1 逆作法施工应采取安全控制措施，应根据柱网轴线、环境及施工方案要求设置通风口及地下通风、换气、照明和用电设备。
2 逆作法通风排气应符合下列规定：
（1）在浇筑地下室各层楼板时，挖土行进路线应预先留设通风口，随地下挖土工作面的推进，通风口露出部位应及时安装通风及排气设施。地下室空气成分应符合国家有关安全卫生标准；
（2）在楼板结构水平构件上留设的临时施工洞口位置宜上下对齐，应满足施工及自然通风等要求；
（3）风机表面应保持清洁，进出风口不得有杂物，应定期清除风机及管道内的灰尘等杂物；
（4）风管应敷设牢固、平顺，接头应严密、不漏风，且不应妨碍运输、影响挖土及结构施工，并应配有专人负责检查、养护；
（5）地下室施工时应采用送风作业，采用鼓风法从地面向地下送风到工作面，鼓风功率不应小于1kW/1000m3。
3 逆作法照明及电力设施应符合下列规定：
（1）当逆作法施工中自然采光不满足施工要求时；应编制照明用电专项方案；
（2）地下室应根据施工方案及相关规范要求装置足够的照明设备及电力插座；
（3）逆作法地下室施工应设一般照明、局部照明和混合照明。在一个工作场所内，不得仅设局部照明。
4 逆作法施工应符合下列规定：
（1）闲置取土口、楼梯孔洞及交通要道应搭设防护措施，且宜采取有效的防雨措施；
（2）施工时应保护施工洞口结构的插筋、接驳器等预埋件；
（3）宜采用专门的大型自动提土设备垂直运输土石方，当运输轨道设置在主体结构上时，应对结构承载力进行验算，并应征得设计单位同意；
（4）当逆作梁板混凝土强度达到设计强度等级的90%及以上，并经设计单位许可后，方可进行下层土石方的开挖，必要时应加入早强剂或提高混凝土强度等级；
（5）主体结构施工未完成前，临时柱承载力应经计算确定；
（6）梁板下土方开挖应在混凝土的强度达到设计要求后进行，土方开挖过程中不得破坏主体结构及围护结构。挖出的土方应及时运走，严禁堆放在楼板上及基坑周边。
5 施工栈桥的设置应符合下列规定：
（1）施工栈桥及立柱桩应根据基坑周边环境条件、基坑形状、支撑布置、施工方法等进行专项设计，立柱桩的设计间距应满足坑内小型挖土机械的移动和操作的安全要求；
（2）专项设计应提交设计单位进行复核；
（3）使用中应按设计要求控制施工荷载。
6 地下水平结构施工模板、支架应符合下列规定：
（1）主体结构水平构件宜采用木模或钢模，模板支撑地基承载力与变形应满足设计要求；
（2）模板体系承载力、刚度和稳定性，应能可靠承受浇筑混凝土的重量、侧压力及施工荷载。
7 逆作法上下同步施工的工程必须采用信息施工法，并应对竖向支承桩、柱、转换梁等关键部位的内力和变形提出有针对性的施工监测方案、报警机制和应急预案。
基坑支护常见类型及设计要点 摘要：通过对几种常见基坑支护类型各自优缺点的介绍和比较，引导并探索基坑支护的发展前景，从而确保建筑基础工程施工质量。 关键词：基坑支护、放坡开挖、水泥土维护墙、高压旋喷桩、槽钢钢板桩、钢筋混凝土板桩、钻孔灌注桩、地下连续墙、土钉墙 进入21世纪后我国城市高层建筑迅速发展，地下停车场、高层建筑埋深、人防、城市地铁工程统统涉及大量的基坑支护工程。普遍深度5m~10m，甚至达到20m~30m。由于基坑工程大多在城市中进行开挖，基坑周围通常存在交通要道、已建建筑或管线等各种构筑物，这就涉及到基坑开挖的一个很重要内容，要保护其周边构筑物的安全使用。而一般的基坑支护大多又是临时结构、投资太大也易造成浪费，但支护结构不安全又势必会造成工程事故。因此，如何安全、合理地选择合适的支护结构并根据基坑工程的特点进行科学的设计是基坑工程要解决的主要内容。以下简单介绍当前基坑工程中常见的支护结构类型及不同地基土条件下的基坑工程支护结构选型原则。 1、基坑支护的类型及其特点和适用范围 1、1 放坡开挖 适用于周围场地开阔，周围无重要建筑物，只要求稳定，位移控制五严格要求，价钱最便宜，回填土方较大。 1、2 高压旋喷桩 高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。高压旋喷桩的施工费用要高于深层搅拌水泥土桩,但其施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪音也较低,不会对周围建筑物带来振动的影响和产生噪音等公害,它可用于空间较小处,但施工中有大量泥浆排出,容易引起污染。对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。 1、3 槽钢钢板桩 这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。槽钢长6～8m ,型号由计算确定。其特点为:槽钢具有良好的耐久性,基坑施工完毕回填土后可将槽钢拔出回收再次使用;施工方便,工期短;不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施;抗弯能力较弱,多用于深度≤4m的较浅基坑或沟槽,顶部宜设置一道支撑或拉锚;支护刚度小,开挖后变形较大。
建筑基坑工程中逆作法施工技术 文章对我国现阶段建筑基坑工程施工过程中的基本特征及其存在的问题进行了分析，在此基础上探讨了逆作法施工技术的主要内涵，及其在建筑基坑工程施工中的应用方法。 标签：逆作法；施工技术；建筑基坑工程 1 建筑基坑工程基本特征及常见问题 1.1 建筑基坑工程基本特征 现阶段，我国的建筑基坑工程施工主要表现为下述几点基本特征：（1）建筑基坑工程的开挖应遵循因地制宜原则，具有较强的区域性。（2）建筑基坑工程施工需综合考虑渗流、变形和土力学中强度等相关内容，具有一定的综合性。（3）建筑基坑工程时空效应较强，施工的平面形状和深度会直接影响其变形程度和稳定性。（4）建筑基坑工程环境效应较强，因而施工前需准确预测其对于市政地下管网、构筑物及相邻建筑物的潜在影响。（5）建筑基坑工程事故发生率较高，施工风险较大，且事故的发生具有一定的突发性特征。 1.2 建筑基坑工程施工常见问题 1.2.1 忽视施工前的工程勘察，部分建筑基坑工程施工单位在施工前并未对现场情况进行仔细勘察，未充分考虑施工现场的水文地质条件，且未预测分析施工对现场水文地质情况造成的潜在影响进而大大增加了施工安全隐患。 1.2.2 质量检验工作力度不够。建筑基坑工程质量的验收和检查工作通常没有一定的规律性，这就大大增加了建筑基坑工程质量评价和质量检查的难度，同时，我国现阶段尚未建立和实施较为系统的建筑基坑工程质量验收制度规范。 1.2.3 建筑基坑工程设计水平较低。有些建筑基坑工程施工单位对于施工前的设计工作认识不足，认为施工部门不必具备设计资质，同时，岩土工程部门和设计院的介入较少，仅仅由施工单位自己进行施工设计工作，然而，建筑基坑工程设计现阶段仍然缺乏有规律的计算方法、参数取值和技术标准，因而施工隐患较大，事故发生率较高。 1.2.4 建筑基坑工程施工技术水平较低。建筑基坑工程具有工程复杂、工作量大以及开挖深度较深等基本特征，对于中南部地下水位较低的区域，建筑基坑工程施工工艺有待于进一步的改进和提高。 2 逆作法施工方式概述 2.1 逆作法的基本内涵

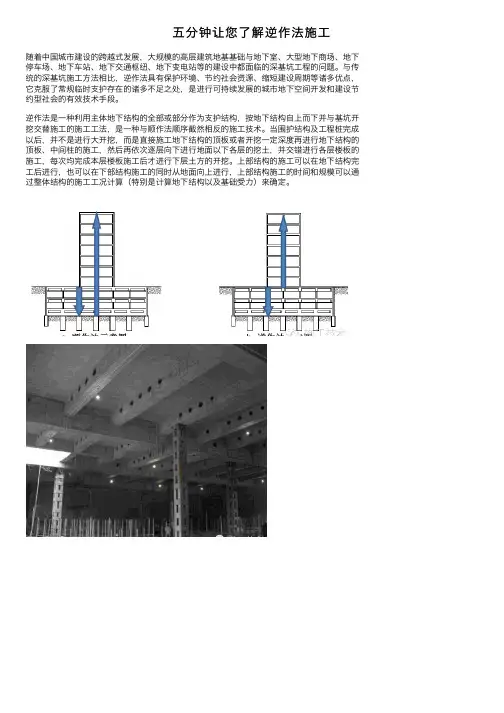

深基坑工程的逆作法 一、概述 逆作法是地上和地下同时施工的方法，又称为逆筑法。逆作法利用先施工的地下连续墙和中间支承柱承受荷载，从地面逐层下挖并从上到下地完成地下室的梁板、楼面工程，利用上一层的楼板结构作为下一层开挖时的支撑，逐层交替开挖与浇筑楼板结构；与此同时，逐层向上建造上部结构，使地面上和地下可同时进行施工。因此，可以缩短工期，降低造价，是一种合理的建筑方法，具有明显的经济效益。 1935年日本首次提出逆作法施工的概念，经历了70余年的研究与工程实践，目前已应用于高层建筑的多层地下室、大型地下商场、地下车库、地铁、隧道和大型变电站及污水处理池等构筑物。 国际上采用逆作法建造的地下建筑：最大的是东京八重洲地下街，共３层，建筑面积７万m2；最深的地下街是莫斯科切尔坦沃住宅小区地下街，深达70～100m；最高的地下综合体是德国慕尼黑卡尔斯广场综合体，共６层。 1994年日本新建的高层建筑中，地下结构有18.2%采用逆作法施工。1965～1989年，德国慕尼黑地铁共建57座地铁车站中，20座采用逆作法施工。 我国在最近10余年来，在北京、上海、辽宁、深圳、广州等地推广了逆作法施工技术，有60多项工程项目的地下结构采用了逆作法施工。 二、逆作法施工的基本概念图示
逆作法有七个“小”特点: ●墙前水平位移小； ●墙后沉降小； ●坑底隆起小； ●差异变形小； ●楼板应力小； ●土压力小； ●墙体应力小。 三、逆作法的优点： 1 缩短工程施工的总工期 带多层地下室的高层建筑，如采用传统方法施工，其总工期为地下结构的工期加地上结构的工期，再加装修等所占的工期。
采用逆作法施工，一般情况下只有地下一层占绝对工期，其他各层地下室可与地上结构同时施工，不占绝对工期，因此可以縮短工程的总工期。 采用逆作法施工，一般情况下只有地下一层占绝对工期，其他各层地下室可与地上结构同时施工，不占绝对工期，因此可以縮短工程的总工期。 日本读买新闻社大楼，地上９层，地下６层，用封闭式逆作法施工，总工期只用了２２月，比传统施工方法縮短工期６个月。 法国巴黎拉弗埃特百货大楼，６层地下室，用逆作法施工，工期縮短1/3。 广州新中国大厦，地上４３层，地下５层，平均开挖深度１９ｍ，采用逆作法施工，工期縮短１１个月。 2 基坑变形小，相邻建筑物的沉降小 采用逆作法施工，是利用逐层浇筑的地下室结构作为围护结构的内支撑。与临时支撑相比，地下结构的刚度大得多，所以，围护结构的变形小得多，相邻建筑物的变形也小得多。 同时，由于中间支承柱的存在，底板增加了支点，浇筑后的底板成为多跨的连续板结构，减少了隆起。 采用逆作法施工，是利用逐层浇筑的地下室结构作为围护结构的内支撑。与临时支撑相比，地下结构的刚度大得多，所以，围护结构的变形小得多，相邻建筑物的变形也小得多。 同时，由于中间支承柱的存在，底板增加了支点，浇筑后的底板成为多跨的连续板结构，减少了隆起。 3 可节省地下室外墙及外墙下工程桩费用 多层地下室采用常规的支护结构，包括锚杆与内支撑，都需要围护桩或围护墙，锚杆或内支撑，花费的工程费用很可观。 采用逆作法施工，要求围护墙也能发挥永久性结构的承重作用，材料得到充分的利用，节省了地下室外墙与外墙下工程桩的费用，据分析可以节省地下室工程造价的1/3左右。 顺作法施工逆作法施工 4 使底板设计趋向合理 钢筋混凝土底板要满足抗浮要求。用传统方法施工时，底板的支点少，跨度大，上浮力产生的弯矩大，有时为了满足施工时的抗浮要求，而需要加大底板的厚度，或增强底板的配筋。 用逆作法施工时，底板的支点增多，跨度小，弯矩比较小，底板的设计可以更为合理。
第一章设计方案综合说明 1.1 概述 1.1.1 工程概况 拟建南京新城科技园 B 地块深基坑位于河西香山路和嘉陵江东街交会处 东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青石路。B地块±0. 00m 相当于绝对标高+7.40m。基坑挖深为 6.1 ～8.0m。拟建场地属Ⅱ级复杂场地。 2，包括 3 幢地上建筑和一层地下室。建筑物采用 该基坑用地面积约20000 m 框架结构，最大单柱荷载标准值为23000KN，拟采用钻孔灌注桩基础设计方案。 有关拟建物层数、结构型式、柱网和室内外地坪设计标高具体见表 1.1 。 表1.1 栋号建筑物层数 结构型 式 室内地坪 设计标高 （m） 室外地坪 设计标高 （m） 01 办公楼19 框架结 构 7.3 7.0-7.2 02 国家实验 室 1、10、11 框架结 构 7.3 7.0-7.2 03 会议楼、 商务楼 2、18 框架结 构 7.5 7.2 南、北地下 室 -1 框架~抗 震墙结 构 04 1.9 7.0-7.2 注：表 1.1 内建筑物室内外地坪设计标高系吴淞高程。 本工程重要性等级为二级，抗震设防类别为丙类。根据该工程重要性等级、场地复杂程度和地基复杂程度，按《岩土工程勘察规范》（GB50021-2001）3.1 节，划分该工程岩土工程勘察等级为乙级。 1.1.2 基坑周边环境条件 基坑四面均为马路，下设通讯电缆、煤气管线等设施。北侧隔马路为基坑（A地块）
第一章设计方案综合说明 1.1.3 工程水文地质条件 拟建场地地形总体较为平坦，地面高程在 4.87~8.78m（吴淞高程系）之间。对照场地地形图看，场内原有沟塘已被填埋整平。场地地貌单元属长江 漫滩。 在基坑支护影响范围内，自上而下有下列土层： ①~1 杂填土：杂色，松散，由粉质粘土混碎砖、碎石和砼块等建筑垃圾 填积，其中2.7~4.5m 填料为粉细砂，填龄不足 2 年。层厚0.3~4.9m； ①~2 素填土：黄灰~灰色，可~软塑，由粉质粘土、粘土混少量碎砖石填积，含少量腐植物，填龄在10 年以上。埋深0.8~5.3m，层厚0.2~2.6m； ①~2a 淤泥、淤泥质填土：黑灰色，流塑，含腐植物，分布于暗塘底部， 填龄不足10年。埋深0.2~2.9m，层厚0.6~4.0m； ②~1 粉质粘土、粘土：灰黄色~灰色，软~可塑，切面有光泽，韧性、干 强度较高。埋深0.3~4.7m，层厚0.3~2.1m； ②~2 淤泥质粉质粘土：灰色，流塑，含腐植物，夹薄层粉土，切面稍有 光泽，韧性、干强度中等。埋深 1.1~6.2m，层厚11.2~12.4m； ②~2a 粉质粘土与粉土互层：灰色，粉质粘土为流塑，粉土呈稍密，局 部为流塑淤泥质粉质粘土，具水平层理。切面光泽反应弱，摇震反应中等， 韧性、干强度低。埋深 1.6~5.7m，层厚0.4~3.3m； ②~3粉质粘土、淤泥质粉质粘土：灰色，流塑，夹薄层（局部为层状） 粉土、粉砂，具水平层理。切面稍有光泽，有轻微摇震出水反应，韧性、干 强度中等偏低。埋深10.5~15.6m，层厚1.2~7.7m； ②~4粉质粘土、淤泥质粉质粘土夹粉土、粉砂：灰色，粉质粘土、淤泥 质粉质粘土为流塑，粉土、粉砂为稍~中密，局部为互层状，具水平层理。光泽反应弱，摇震反应中等，韧性、干强度较低。埋深14.2~21.5m，层厚1.2~8.8m； ②~5 粉细砂：青灰~灰色，中密，砂颗粒成分以石英质为主，含少量腐 植物及云母碎片。埋深20.0~25.6m，层厚10.3~12.3m； ②~5a 粉质粘土、淤泥质粉质粘土：灰色，流塑，切面稍有光泽，韧性、 干强度中等。呈透镜体状分布于②~5 层中。埋深23.6~25.0m，层厚0.4~0.5m； ②~6细砂：青灰色，密实，局部为粉砂，砂颗粒成分以石英质为主，含 云母碎片。层底部局部地段含少量卵砾石。埋深29.2~33.5m，层厚14.2~22.1m； ②~6a淤泥质粉质粘土、粉质粘土，灰色，流~ 软塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~6 层中。埋深35.9~45.5m，层厚 0.3~1.4m。 ⑤~1 强风化泥岩、泥质粉砂岩：棕红~棕褐色，风化强烈，呈土状，遇水极易软化，属极软岩，岩体基质本量等级分类属Ⅴ级。埋深47.0~52.3m，层厚0.6~5.8m。 ⑤~2 中风化粉砂质泥岩、泥质粉砂岩：紫红~棕褐色，泥质胶结，夹层状泥岩，属极软岩~软岩，岩体较为完整，有少量裂隙发育，充填有石膏，遇水易软化，岩体基本质量等级分类属Ⅴ级。埋深48.0~57.9m，未钻穿。 ⑤~2a 中风化泥质粉砂岩、细砂岩：紫红~棕褐色，泥质胶结，属软岩~ 较软岩，岩体较为完整，有少量裂隙发育，基本质量等级分类属Ⅳ级。该层 呈透镜体状分布于⑤~2 层中。埋深52.5~59.5m，层厚0.3~0.4m。 2
深基坑支护结构类型 摘要：基坑是建筑工程中的一个重要部分，其发展与建筑业的发展有着密切的关系，同时，深基坑支护的选型都是工程施工的技术难点，以下介绍了几种常用的深基坑支护结构的类型，以及它们的特点和适用范围。 关键字：深基坑、支护结构、围护墙、支撑体系。 众所周知，，近年来随着我国城镇建设中高层及超高层建筑的大量涌现，以及大型市政设施建设工程的高速发展及大量地下空间的开发，必然会有大量的深基坑工程产生。然而无论是高层建筑还是其他设施的深基坑工程，由于都是在城市中进行开挖，基坑周围通常存在交通要道、已建建筑或管线等各种构筑物，加上密集的建筑物、基坑周围复杂的地下设施使得放坡开挖基坑这一传统技术不再能满足现代城镇建设的需要，因此，深基坑支护的选型都是工程施工的技术难点，深基坑开挖与支护引起了各方面的广泛重视。 同时，深基坑支护工程是一种特殊的工程构筑物，它具有复杂性、可变性和临时性的特点。无论采用何种支护结构，对支护结构的强度、嵌入深度、支护受力及构造都必须进行设计和详细计算，一定要做到结构可靠、经济合理、确保安全。 支护结构的种类很多，合理地选择支护结构的类型应根据场地地质条件、周围环境要求、工程功能、当地的常用施工工艺设备以及经济技术条件综合考虑而因地制宜地选择围护结构类型，那么常见的支
护结构类型主要有： 1、深层搅拌水泥土挡墙，将土和水泥强制拌和成水泥土桩，结硬后成为具有一定强度的整体壁状挡墙，用于开挖深度3～6m的基坑，适合于软土地区、环境保护要求不高，施工低噪声、低振动，结构止水性较好，造价经济，但围护挡墙较宽，一般需3～4m。 2、钢板桩，主要有两种（槽钢钢板桩和热轧锁扣钢板桩），用槽钢正反扣格接组成，或用U型、H型和Z型截面的锁口钢板桩。用打入法打入土中，相互连接形成钢板桩墙，既用于挡土又用于挡水，用于开挖深度3～10m的基坑。钢板桩具有较高的可靠性和耐久性，在完成支挡任务后，可以回收重复使用；与多道钢支撑结合，可适合软土地区的较深基坑，施工方便、工期短。但钢板桩刚度比排桩和地下连续墙小，开挖后绕度变形较大,打拔桩振动噪声大、容易引起土体移动，导致周围地基较大沉陷。 3、型钢横挡板，型钢横挡板围护墙亦称桩板式支护结构。这种围护墙由工字钢桩和横挡板组成，再加上围檩、支撑等则形成一种支护体系。施工时先按一定间距打设工字钢或H型钢桩，然后在开挖土方时边挖边加设横挡板。施工结束拔出工字钢或H型钢桩，并在安全允许条件下尽可能回收横挡板。另外，横档板长度取决于工字钢桩的间距，而厚度由计算确定，多用厚度60mm的木板或预制混凝土薄板。型钢横挡板围护墙多用于土质较好、地下水位较低的地区。 4、钻孔灌注桩挡墙，常用桩径直径600～1000mm，桩长15～30m，组成排桩式挡墙，顶部浇筑钢筋混凝土圈梁，多用于开挖深度为7～
基坑开挖逆作法施工 摘要：逆作法是在开挖的时候，利用主体工程地下结构作为基坑支护结构，并采取地下结构由上而下的设计施工方法，即挖土到达某一设计标高时，就先开始做主体结构，然后再继续向下开挖，直至开挖至设计标高。 关键词：施工、逆作法 基坑开挖 1、在基坑周边设置工具式防护栏杆，以策安全。 2、在开挖至最终基坑垫层标高以上1m时，应尽量采用人工冷凿。若用小震动的爆破时，应清楚松散岩体，以免破坏岩体的完整性。严禁超挖，超挖部分用C20素混凝土回填密实。 3、开挖至设计标高后应及时施做垫层，浇筑主体结构。 4、土方开挖前，施工单位应根据围护结构设计方案编制详细的土方施工组织设计，挖土机械的通道布置，挖土顺序，土方驳运以及材料的堆放须以避免引起对围护结构的不利影响为原则。土方开挖时，弃土堆放应远离基坑顶边线距离1.5H（H-基坑深度）m以外。 5、基岩爆破时，需按现行《爆破安全规程》等相关爆破规范控制爆破，避免边坡垮塌和飞石伤人。由于基坑位于航站楼下方，基坑施工期间应根据施工期的周边环境情况会同业主、监理等各方确定能否采用爆破工艺。 6、在施工过程中，特别是在接近管线的范围和管线埋深的可能深度范围内，应人工小心挖掘，以免破损、损坏管线，确保在施工期间所有地下管线的安全和正常使用。 7、本工程采用逆作法施工。边坡开挖应按照从上至下的施工顺序逐级、逐段开挖。开挖应分级进行、完成一级，支护一级，上级未支护完，不得开挖下级。待上级边坡锚固工程全部实施并产生加固作用后（根据实际情况可采用有效可行的临时加固或预加固措施）方可进行下级边坡的开挖施工，遵循“逐级开挖，逐级加固”的原则，以确保坡体稳定和结构安全。边坡采用人工配合机械施工，进行刷坡，修整边坡，达到设计边坡率和保持坡面平顺完整，边坡开挖应顺直、衔接平滑，边坡上不得有松石、危石等。有利边坡挡护施工和降低成本，并保证外观质量。边坡开挖施工顺序：开挖时由上而下，纵向拉槽，横向分区、分层开挖，分层厚度不大于锚索竖向间距，纵向间距不大于一个伸缩缝的距离为宜。 基坑回填 1、采用C15混凝土回填。 2、位于机场停机坪下方的，应根据机场相关要求进行回填。 降水、排水系统 1、边坡顶部设置截水沟，护坡处应适当高于外地面；地标裂缝处应予封堵，注意排走地势凹处的集水，防止地表水流入基坑内和冲刷边坡。 2、喷射混凝土面层中设置泄水管UPVC，φ110套管，套管向外倾斜5%，间距详图中所示，与锚索交叉布置锚喷前管口采用滤水沙包封堵，防止喷混凝土时混凝土进入。 3、坡脚设置排水沟，及时排除渗水。 4、坑内集水井的设置依据施工分段及水量大小妥善确定，如在雨季施工必须
浅谈深基坑逆作法施工技术应用现状 发表时间：2019-07-31T11:42:32.073Z 来源：《建筑实践》2019年第08期作者：赵晋峰[导读] 对深基坑逆作法施工技术的原理、特点等基本概念，进一步概述了深基坑逆作法施工技术在我国的应用现状和未来展望。摘要：随着我国经济水平和人们生活水平的不断提高，与人们生活息息相关的建筑业也进入了迅猛发展的阶段。作为建筑工地主要的施工技术，深基坑逆作法还需要不断的完善和提高才能进一步满足建筑行业对建筑施工高标准的要求。因此，本文通过对深基坑逆作法施工技 术的原理、特点等基本概念，进一步概述了深基坑逆作法施工技术在我国的应用现状，并本着促进我国建筑施工行业健康发展的目的，对逆作法技术在实际中的应用提出了展望，从而促进我国城市项目建设工作的顺利开展。关键词：深基坑逆作法；施工技术；应用分析 引言 随着我国城市化进程的不断深入和推进，我国的主要城市，例如：北京、上海、天津、广州、深圳以及各省市近几年来出现了用地紧张的问题，企业和公司在大城市的用地成本越来越高。我国政府相关部门为了稳定用地成本，开始对城市中心用地进行改造，这就对建筑行业提出了很严格的要求。众所周知，利用深基坑逆作法对现有建筑进行改在，可以在一定程度上缓解城市的用地压力，但是深基坑逆作法如何做到在建筑密集的区域完成对旧建筑的改造和保证新建筑深基坑的安全问题，就显得尤为重要，如何解决改造过程中遇到的问题，这对我国建筑行业和深基坑逆作法施工技术提出了更严苛的要求。因此，笔者在本文中，通过对深基坑逆作法施工技术的原理、特点等基本概念，进一步概述了深基坑逆作法施工技术在我国的应用现状和未来展望1逆作法工艺的类别 1.1局部逆作法 这种施工工工艺，主要用于对面积较大的地下室建筑过程中，例如，大型商厦的地下商场或者是地下停车场等。这种方式具体工艺为：首先要在深基坑的四方留有足够的土方，目的是用来作为临时反支挡。然后在深基坑的中间部分，将围护桩与楼盖两个部分连接在一起，形成一个水平支撑，然后在将深基坑的四方的保留土方挖掉。这种方法的优点在于，它首先利用一定的方式避免排桩在建筑过程中出现变形的情况，在结合部分逆作法，从而完成这建筑。 1.2梁板式逆作法 这种建筑工艺的主要特征是，整体浇筑使用楼盖混凝土筑建的，然后再在浇筑的下面掏干净土，利用建筑先前在楼盖中留出的空洞将其中的土向下运入其他建筑所需要的材料。 1.3格梁式逆作法 这种作法的主要特征是，利用盖楼层的混凝土通过两次浇筑完成。第一次是先浇筑楼层的肋梁部分，从而使它和边梁组成一个平面正交的梁系，形成水平框格。这样建筑下面的土方可以挖成半开敞式，这样就可以形成很多空格子，利用空格子的空间来运输建筑材料。这种半逆作法比全逆作法相比，有很多优点，比如运输方便，可以进一步加快建筑的施工速度，减少人力劳动，从而实现降低建筑成本。虽然这种方式存在一定的问题，比如框架水平的刚度不够大，但是可以通过合理的平面布置，进一步完善节点处理，在局部的主要位置设立支撑杆，这样可以增大其框架的水平刚度，从而起到一定的支撑效果。 2 深基坑逆作法施工技术需注意的问题 一般情况下，深基坑逆作法施工技术管理需注意两方面的问题，一方面是施工技术问题，另一方面是技术管理问题。从微观的视角来分析，技术问题主要包括砌墙问题和后浇带问题。技术管理问题侧重于施工前的管理、施工过程中的管理和竣工管理。在砌墙过程中还需注意把握灰缝的厚度，将其控制在8~12mm以内，用优质砂浆来填补砖体之间的缝隙，这样才能够维护地下连续墙的稳固性。另外，要按照标准、简洁的流程来砌筑地下连续墙。在处理后浇带问题时，要注意优化后浇带施工工艺，提高后浇带左右两侧的混凝土浇筑效果，保证地下结构的稳定性，避免出现漏浆或者混凝土整体疏松问题。而且，要保持后浇带内部的清洁、干净，及时清除杂物，做好后续养护工作。对于技术管理问题，应细分施工前的管理、施工过程中的管理和竣工管理内容，在地下工程施工前，要建立科学可行的建筑工程施工管理制度，预测施工问题并制定解决对策。在施工阶段，管理人员可以电脑建模的方式来模拟施工流程，指导施工人员掌握正确的深基坑逆作法技术操作方法，全面监督每一施工环节与质量，控制好施工进度。在地下工程竣工以后，要做好验收工作，实施文件归档。 3 逆作法最新进展 近一两年来，逆作法施工围绕中间立柱施工垂直度控制、地下连续墙施工技术以及地上地下同步施工规模等方面取得了新的理论突破与实践进展。成功研制了可用于施工的钢立柱实时调垂控制系统并形成了成套的竖向支撑桩柱一体化施工工艺流程与作业标准，钢管柱垂直度＜1/600。围绕地下连续墙施工的成槽、安装接头管、加工与吊装钢筋笼和混凝土浇筑等4个主要工序，超深逆作法穿土嵌岩地下连续墙的施工技术取得成果。此外，提出了超深逆作法基坑分层按需式钢管井点动态降水施工技术理论与降水井数量按首层土体降水判定的理念，更好地满足逆作法施工。通过采取“竖向分层、水平分区分块、流水施工、对称盆式开挖”的开挖方法与地下水平结构快速施工形成对顶，减小基坑长期大面积暴露产生的时空效应对基坑稳定性的不利影响，也确保了整个地下5层土方盖挖过程中已施工结构与支撑桩柱受力体系转换的稳定性等措施，南京德基广场二期工程实现了“地上8层、地下5层双向同步施工”的全逆作法。 地下工程施工信息化间接地描述围岩的稳定性和支护的作用，并反馈于施工决策和支持系统，修正和确定新开挖方案的支护参数，其实质是通过施工前和施工过程中的大量信息来指导施下，以期获得最优地下结构物的一种方法。目前，随着监测手段的进步，信息化施工技术已经在越来越多的地下工程中得到应用与发展 4 未来展望 我国高层建筑的深基坑逆作法伴随着我国建筑施工专业团队人员素质的提高、施工设备的改建、施工工艺的改进，以及施工技巧的提升，有了很大水平的提高。这种方式有效解决了我国大城市建筑或者地区密集建筑施工过程中出现的问题。此外，逆作法施工技术的发展还能更好地完善我国地下工程施工理论。现阶段，我国各大主要城市建筑以及发展已经具备了一定的规格，城市建筑的格局也基本成定型。要是更新城市建筑群，创新城市建筑发展，需要在原有建筑用地的基础上进行再建筑或者对老城区建筑进行一定的改造。但是城市中这些需要改造的建筑物往往面临着施工情况复杂、周围建筑物众多的问题。
基坑土层力学参数 层号土层名称层厚(m)重度(kN/m3) 浮重度 (kN/m3)粘聚力 (kPa) 内摩擦角 (°) m值 1杂填土——2 粉质黏 土 ——3 粉质黏 土 ——4 粉质黏 土 ——5 粉质黏 土 ——6 粉质黏 土 7粉质黏
土 8中砂——9粗砂——10砾砂——11粗砂—— 基坑存在的超载表超载位 置类型 超载值 (kPa) 作用深 度(m) 作用宽 度(m) 距坑边 距(m) 形式 长度 (m) A-A’局部荷 载 条形—— 此深基坑工程需要基坑支护结构来保证基坑的安全稳定，各种支护 结构设计均遵循《建筑基坑支护技术规程》(JGJ 120-2012)，《混凝 土结构设计规范》(GB 50010-2010)，《钢结构设计规范》(GB 50017-2017)。因此，本文将设计3种支护结构，分别为锚杆支护体系+护坡
桩、地下连续墙、地下连续墙+锚杆支护体系。 由规程知，设计支护形式需考虑作用在结构上的水平荷载，影响基坑支护的水平荷载有土体、基坑周围的建筑、车辆、施工材料及设备、温度及水等因素。确定荷载需要确定基坑内外土压力，土体在重力作用下会对支护结构产生侧压力，基坑外侧土体作用在支护结构上的力为主动土压力，主动土压力使支护结构变形挤压基坑内侧土体，此时基坑内侧土体土体对支护结构作用的力为被动土压力。土压力计算方法为朗金土压力计算方法，即分别按下式计算： 2,tan 452i a i K ?? ? =?- ?? ? （3-1） ,2ak ak a i p K c σ=- （3-2） 2,tan 452i p i K ?? ? =?+ ?? ? （3-3） ,2pk pk p i p K c σ=+（3-4） 式中：,a i K 、,p i K ——分别表示第i 层土的主动土压力系数与被动土压力系数； i ?、i c ——分别表示第i 层土的内摩擦角（°）与黏聚力 （kPa ）； ak σ、pk σ——分别表示支护结构外侧、内侧计算点的土中竖向
基坑围护结构类型 什么是基坑围护结构，现阶段，我国基坑围护结构类型有哪些？基本情况怎么样？以下是相关基坑围护结构类型相关内容，基本情况如下： 基坑围护结构主要承受基坑开挖卸荷所产生的水压力和土压力，并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。 基坑围护结构类型主要包括：板桩式基坑围护、柱列式基坑围护、地下连续墙基坑围护、自立式水泥土挡墙基坑围护、组合式基坑围护、沉井法基坑围护类型，下面梳理相关常用处理方式，基本情况如下： ⑴深层搅拌桩支护。 它是利用水泥、石灰等材料作为固化剂通过深层搅拌机械, 将软土和固化剂( 浆液或粉体) 强制搅拌, 利用固化剂和软土之间所产生的一系列物理化学反应, 使软土硬结成具有整体性、水稳定性和一定强度的桩体( 水泥土搅拌桩) , 利用搅拌桩作为基坑的支护结构。水泥搅拌桩适宜于各种成因的饱和粘性土, 包括淤泥、淤泥质土、粘土和粉质粘土等, 加固深度可从数米至50～60 米。由于其抗拉强度远小于抗压强度, 故常适用于基坑深度不大( 5～7 米) 、可采用重力式挡墙结构形式的基坑。这种支护结构防水性能好,可不设支撑, 基坑能在开敞的条件下开挖, 具有较好的经济效益。 ⑵排桩支护。 排桩包括钢板桩、钢筋混凝土板桩及钻孔灌注桩、人工挖孔桩等, 其支护形式包括:
①柱列式排桩支护: 当边坡土质较好、地下水位较低时, 可利用土拱作用, 以稀疏的钻孔灌注桩或挖孔桩作为支护结构; ②连续排桩支护: 在软土中常不能形成土拱, 支护桩应连续密排, 并在桩间做树根桩或注浆防水; 也可以采用钢板桩、钢筋混凝土板桩密排。 ③组合式排桩支护: 在地下水位较高的软土地区, 可采用钻孔灌注桩排桩与水泥搅拌桩防渗墙组合的形式。对于开挖深度小于 6 米的基坑,在无法采用重力式深层搅拌桩的情况下, 可采用600mm 密排钻孔桩, 桩后用树根桩防护, 也可采用打入预制混凝土板桩或钢板桩, 板桩后注浆或加搅拌桩防渗, 顶部设圈梁和支撑;对于开挖深度为6～10 米的基坑, 常采用800～1000mm 的钻孔桩, 后面加深层搅拌桩或注浆防水, 并设置2～3 道支撑; 对于开挖深度大于10 米的基坑,可采用地下连续墙加支撑的方法, 也可采用800～1000mm 大直径钻孔桩加深层搅拌桩防水, 设置多道支撑。

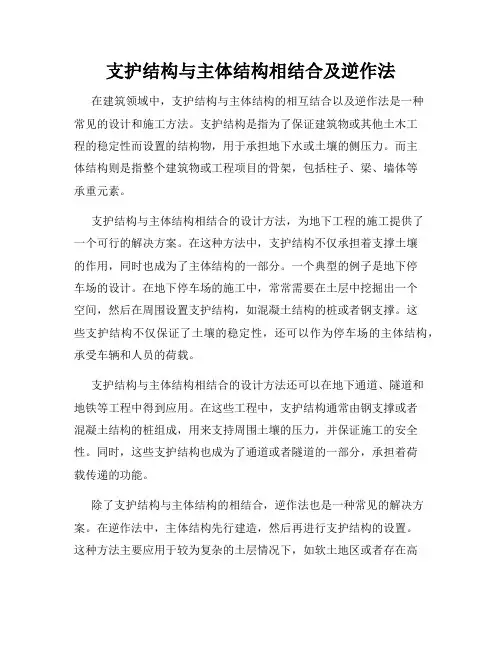

基坑顺作法、逆作法对比 1 概述 现今基坑的规模越来越大，面积在10000～50000m2的基坑越来越多；基坑的开挖深度可达到20～30m：基坑场地紧凑，有些地方紧贴红线。城市中的基坑工程呈现出“大、深、紧"的特点，基坑的规模越来越大；基坑的开挖深度越来越深；基坑场地更紧凑；基坑周边环境更复杂敏感，临近大量市政管线、建筑与地铁构筑物。基坑支护结构除满足自身强度要求外，为了保证周边建构筑物、管线、地铁的正常使用，基坑工程的设计及施工主要以变形控制为主。 在全国范围，随着城市进程的加快，各大城市高层建筑发展迅速，由上海、北京、广州、深圳、天津等地开始，采用逆作法或部分逆作法的基坑支护设计和施工方法将成为建设高层建筑地下室和其他地下结构的未来主要发展及推广的趋势。 2 顺做法施工工艺简介 深基坑支护结构通常由围护墙、止水帷幕、水平内支撑系统(或拉锚系统)以及支撑的竖向支承系统所组成的板式支护结构体系。顺做法是指先施工周边围护结构，然后由上而下分层开挖，并逐道架设水平支撑(或打设拉锚系统)，开挖至坑底后，由下而上依次施工基础底板与地下结构梁板，并按一定的顺序拆除水平支撑系统，直至完成地下结构施工。对于浅基坑工程，可采用周边放坡或设置土钉墙、重力坝等无内支撑基坑支护结构，开挖至坑底；然后浇筑基础结构，再由下而上逐层施工各层地下结构梁板。 顺作法是基坑工程的传统施工方法，施工工艺成熟，围护结构体系与主体结构相对独立，设计、施工比较便捷。由于是传统工艺，对施工单位的管理和技术水平的要求相对较低，施工单位的选择面广。另外顺作法方案中，基坑支护结构的设计与主体设计关联性较低，受主体设计进度的制约小，基坑工程有条件尽早开工。
第二部分 基坑支护结构的计算 支护结构的设计和施工，影响因素众多，不少高层建筑的支护结构费用已超过工程桩基的费用。为此，对待支护结构的设计和施工均应采取极慎重的态度，在保证施工安全的前提下，尽量做到经济合理和便于施工。 一、支护结构承受的荷载 支护结构承受的荷载一般包括 –土压力 –水压力 –墙后地面荷载引起的附加荷载。 1 土压力 ⑴主动土压力： 若挡墙在墙后土压力作用下向前位移时随位移增大，墙后土压力渐减小。当位移达某一数值时，土体内出现滑裂面，墙后土达极限平衡状态，此时土压力称为主动土压力，以Ea表示。 ⑵静止土压力： 若挡墙在土压力作用下墙本身不发生变形和任何位移（移动或滑动），墙后填土处于弹性平衡状态，则此时作用在挡墙上的土压力成为静止土压力。以E0表示。
(3)被动土压力： 若挡墙在外力作用下墙向墙背向移动，随位移增大，墙所受土的反作用力渐增大，当位移达一定数值时，土体内出现滑裂面，墙后土处被动极限平衡状态，此时土压力称为被动土压力，以Ep表示。 主动土压力计算 ?主动土压力强度
?无粘性土 粘性土 土压力分布 对于粘性土按计算公式计算时，主动土压力在土层顶部（H=0处）为负值，即
表明出现拉力区，这在实际上是不可能发生的。只计算临界高度以下的主动土压力。 土压力分布 可计算此种情况下的临界高度Zc，进而计算临界高度以下的主动土压力。
被动土压力计算 被动土压力强度?无粘性土粘性土
计算土压力时应注意 ?不同深度处土的内聚力C不是一个常数，它与土的上覆荷重有关，一般随深度的加大而增大，对于暴露时间长的基坑，土的内聚力可由于土体含水量的变化和氧化等因素的影响而减小甚至消失。 ?、C 值是计算侧向土压力的主要参数，但在工程桩打设前后的、C值是不同的。在粘性土中打设工程桩时，产生挤土现象，孔隙水压力急剧升高， 对、C值产生影响。另外，降低地下水位也会使、C值产生变化。 水压力 作用于支护结构上的水压力一般按静水压力考虑。有稳态渗流时按三角形分布计算。 在有残余水压力时， 水压力按梯形分布。
基坑支护结构概况 1.概述 土木工程施工中首先要解决的就是“三通一平”，“一平”指施工场地的平整。城市地下工程施工中，常见的土方工程施工有如下几种形式：场地平整、基坑与沟槽的挖方与填方、地坪与路基填筑等。土木施工过程包括降水、土方开挖和土方回填等。 尤其是软土工程中的土方工程施工，工程量大，直接改变场地地貌，直接或间接影响场地周围的环境，且受施工地质情况、气候与水文等条件影响较大，所以必须在施工前对所在地区的土层性质、施工环境做好充分调查，选择合理的施工方案，做好地下水的降水和排水措施，以减小对环境的影响 土方工程中必须理解土层的性质，与施工密切的、反应图层性质的物理力学指标主要为：土的容重γ、土的相对密度G、土的天然含水量ω、土的孔隙比e和孔隙率n、土的饱和度S r、以及土的干容重γd、土的渗透系数k、土的相对密实度D r。 2.大开挖土方工程的边坡稳定 2.1大开挖土方工程 是指不采用支撑形式而采用直立或者放坡施工方法进行开挖的基坑工程。 使用条件：基坑挖深较浅、施工场地开阔、周围建筑物和地下管线及市政设施距离基坑较远。 2.2边坡失稳的破会形式和原因 基坑边坡破坏形式与土层的岩土性质、地面超载以及边坡形状等因素密切相关主要形式有： （1）沿近似圆弧的滑动面转动，这种破坏常常发生在较为均质的粘性土层； （2）沿近似平面的滑动，这种破坏常常发生在无粘性土层。 边坡的失稳常常是在外界不理因素的影响下触发和加剧的，一般有如下几种原因可能导致边坡原来受力状态失去平衡： （1）受荷：或由于地震或临近基坑打桩、车辆行驶、爆破等原因，使得侧向水平压力增加，破坏了原来的平衡状态。 （2）土体抗剪强度降低：由于水的作用而发生风化、淋溶、矿物成分的变化，或当边坡暴露时，雨水和地面水渗入边坡，导致含水量增加及孔隙水压力上升和土体软化， 或发生蠕变，从而最终造成土体的抗剪强度降低；对饱和砂性土，打桩、车辆行驶、爆破、地震等引起的振动导致土体的液化，从而降低土体的抗剪强度。 （3）静水压力的作用：降水或认为因素导致地下水位升高，增加了边坡的侧向静水压力。 2.3基坑边坡失稳的防止措施 （1）边坡修坡：可坡顶卸土、坡度减小、台阶放坡； （2）设置边坡护面：护面可做成10cm混凝土面层，为增加抗裂强度，内部可配置一定的构造钢筋（Φ6@300）； （3）边坡坡脚抗滑加固。 3.深基坑支护结构
深基坑逆作法施工与顺作法施工 发表时间：2017-07-25T10:38:54.833Z 来源：《基层建设》2017年第10期作者：沈燕 [导读] 摘要：新的时期，随着我国现代化建设的大力推动，国家经济的不断进步，城市飞速发展，很多大中型城市地上建筑空间日趋减少浙江子城工程管理有限公司浙江嘉兴 314000 摘要：新的时期，随着我国现代化建设的大力推动，国家经济的不断进步，城市飞速发展，很多大中型城市地上建筑空间日趋减少，因此，高层和超高层建筑以及地下空间的利用也显得尤为重要。包括高层和超高层建筑地下部分的工程，地铁工程等在内的深基坑工程逐步成为建筑施工的重要组成部分，这些深基坑工程的深度不断增加，规模也在不断扩大。文中主要探讨了深基坑的顺作法施工技术和逆作法施工技术。 关键词：深基坑；逆作法施工；顺作法施工 随着经济的发展，工程建设速度飞速发展，在各大城市中不断涌现出高层及超高层建筑高层及超高层建筑对基础部分要求较高，主要采用深基础型式。随着国内施工建设不断发展，大中城市中心区城市用地越来越紧张，在城市中心区高层建筑与地下轨道、市政管线密集分布区域的旧楼改造或新建工程深基坑的安全性及其基坑工程施工对对周围环境的影响成为这类建筑施工的瓶颈问题。而逆作法施工正是妥善解决这类问题的有效施工方法，所以本文简单介绍了顺作法施工，重点介绍了逆作法施工技术。 1 顺作法施工 1.1 顺作法施工的特点 顺作法施工具有以下优点：（1）基坑顺作法施工工艺成熟，支护结构体系与主体结构相对独立，设计、施工均比较便捷；对施工单位管理水平和技术水平要求较低，施工单位选择面广；（2）基坑支护结构的设计和主体结构的设计关联度较低，受主体设计进度约束小，基坑工程有条件尽早开工。顺作法除了以上优点外也存在一些缺陷，明挖顺作法基坑开挖过程中及开挖后均对周边环境影响较大。基坑开挖时设置的支护结构体系均为临时支撑，在结构体系完成后还需将其拆除。 1.2 顺作法关键技术 顺作法在一次性开挖基坑的过程当中主要存在的危险问题有基坑坍塌滑坡、坑底隆起、支护侧向位移、涌砂涌水等。因此，顺作法在土方开挖的施工过程中关键技术主要有以下几点：①在地质条件及周边环境不允许放坡的情况下深基坑支护与其水平支撑的设置成为基坑开挖过程中的关键技术之一。因为该关键技术可以预防基坑坍塌滑坡事故的发生。②顺作法深基坑开挖过程中仅仅做好基坑支护和水平支撑是远远不够的，因为在深基坑开挖过程中会遇到地下水的影响，该因素对基坑影响较大，不容忽视，故基坑开挖过程中必须做好降水、排水工作。③水平支撑的拆除。对于水平支撑的拆除需由专业的设计单位提供拆除顺序及专项方案，不能随意拆除以免引起基坑塌方事故。 2 逆作法施工 2.1 逆作法施工特点 如今的深基坑工程逆作法施工相较于传统施工方法，主要具有以下优势：（1）社会资源消耗少：特别是可利用施工场地狭小时，逆作法的效果更加明显。（2）缩短施工工期：当上下结构同时进行时能够极大缩短工期。（3）降低施工成本：外墙可以同时起挡土截水的作用；只开挖有效范围内的土方，能够减少土方开挖量和运输量；地下室各层梁板、外墙可以采用土模。（4）对周围环境影响小：受力良好合理，围护结构变形量小，相邻的建筑物沉降小，当场地为软土地基时效果更明显。（5）提高施工安全性：不会因为基坑换撑而引起内力重分布，避免基坑长时间的暴露导致的边坡风化。凭借逆作法的这些优点，可以加快业主的销售和资金周转速度，从而获得可观的经济效益。 2.2 逆作法施工关键技术 2.2.1 地下连续墙施工方法 地下连续墙刚度大、强度高，可作为永久或临时地下结构，得到了广泛的应用。施工步骤一般为：首先预制企口式接头桩，养护桩体至合格强度起吊运输，然后测量、放线，控制导墙的位置，导墙是测量的基准，施工时必须考虑到连续墙的变形以及施工误差，保证尺寸要求。接着开挖基坑，如果地下水位过高应先进行降水，开挖过程中要注重清理基底以控制水平度，以及采取措施控制墙体垂直度，避免因竖向荷载产生大量沉降。最后在浇筑混凝土的过程中，宜采取措施避免渗漏，以保证施工质量。目前挖土成槽机械主要缺陷是不能保证墙体的足够稳定，改进方向主要在于更加高效以及更加小型化，这样也可以适用于异形的地下连续墙，能够保证在墙体还未坍塌的时候就完成挖槽任务。 2.2.2 中间支承柱和立柱桩 沉降、变形观测逆作法施工中，作为临时的支护结构和地下结构一部分的地下墙、板、柱，应按照永久结构的要求严格控制其沉降和变形，因承担新浇混凝土的重量，坑底地基土在必要时必须进行变形控制。观测点的布置应依据设计图纸，同时结合施工现场的环境确定。观测技术的发展方向主要是保护措施以及观测仪器的改进，由于观测点十分重要且一般设置于墙柱边角处，因此宜做好保护措施，确保后续观测工作不受影响。不同的观测环境，不同的观测对象也需要选用相应的观测仪器，比如观测时发现所用仪器不能够清楚观察裂缝，则宜换用带读数的显微镜来观察其变化情况。 2.2.3 施工洞口及垂直运输 由于是在地下封闭的环境下进行结构施工，垂直运输挖出的土方以及施工材料设备的过程也成了逆作法施工的重要一环，所以需设计用于地面直达地下结构底层的垂直运输，且尺寸大小符合施工要求的预留孔道。一般的发展方向是：设计合理的挖土方案和出土路线，满足“先柱后墙，间隔开挖，流水作业，严禁超挖”的逆作法施工原则，尽量减少预留施工口，从而减少加固预留施工口所需要施工量以及施工费用。 2.2.4 中间支承柱和立柱桩 中间支承柱和立柱桩是逆作法施工的重要一环，开挖时是支撑柱，施工完成后可以作为永久的地下结构受力柱，因此必须精确控制其轴线位置，垂直度也是重要指标，一般需控制在立柱长度的1/600以内。实际施工中，成孔之后需经过全方位测量配合垂直定位，才可下放立柱桩的钢筋笼至设计位置，同时再次调节垂直度，借助支架进行临时固定后，方可进行混凝土的浇筑，或是利用钢管或型钢将立柱引至
3.1 设计原则 3.1.1基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。 3.1.2基坑支护结构极限状态可分为下列两类： 1 承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏； 2 正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。 3.1.3基坑支护结构设计应根据表3.1.3选用相应的侧壁安全等级及重要性系数。 表3.1.3 基坑侧壁安全等级及重要性系数 安全等级破坏后果Υ0 一级支护结构破坏、土体失稳或过大变形对基坑周边环境及地 下 1.10 结构施工影响很严重 二级支护结构破坏、土体失稳或过大变形对基坑周边环境及地 下 1.00 结构施工影响一般 三级支护结构破坏、土体失稳或过大变形对基坑周边环境及地 下 0.90
结构施工影响不严重 注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。 3.1.4支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应能力及土的性质等因素确定支护结构的水平变形限值。 3.1.5 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水汇流、排泻或地下水管渗漏时，应对基坑采取保护措施。 3.1.6根据承载能力极限状态和正常使用极限状态的设计要求，基坑支护应按下列规定进行计算和验算。 1 基坑支护结构均应进行承载能力极限状态的计算，计算内容应包括： 1) 根据基坑支护形式及其受力特点进行土体稳定性计算； 2) 基坑支护结构的受压、受弯、受剪承载力计算； 3) 当有锚杆或支撑时，应对其进行承载力计算和稳定性验算。 2 对于安全等级为一级及对支护结构变形有限定的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形进行验算。 3 地下水控制验算：
