常熟开关制造有限公司（原常熟开关厂）https://www.doczj.com/doc/567042005.html,
《CH系列终端电器》

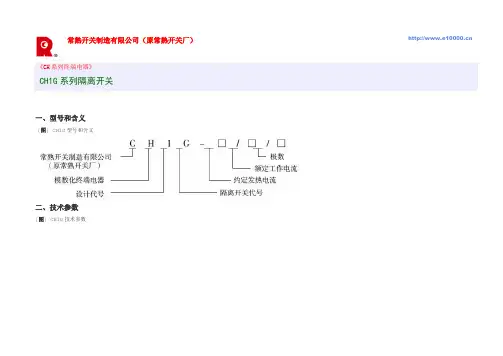

CH1G系列隔离开关
一、型号和含义
[图] CH1G型号和含义
二、技术参数
[图] CH1G技术参数
三、外形尺寸和安装尺寸[图] CH1G外形尺寸和安装尺寸
G W4隔离开关使用说明 书 -CAL-FENGHAI.-(YICAI)-Company One1
一、产品概述 型系列户外交流高压隔离开关适用于频率为50Hz，额定电压为的电力系统中，作为有电压无负荷时分合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效的解决隔离开关在运行中出现的污闪问题。产品分不接地、单接地、双接地。 本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。 二、使用环境 1. 海拔不超过1000米； 2. 周围空气温度不高于+40℃及不低于-10℃； 3. 空气相对温度不大于90%的户内场所（当温度为+25℃）； 4. 无导电性尘埃的环境中；无破坏金属和绝缘的腐蚀性气体的物体；无剧烈震动和冲击的地方；无燃烧与爆炸危险的环境中。 三、型号及定义 四、技术参数 五、结构简介 隔离开关本体 隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成： 1)底架：底架一端或两端焊有接地开关支座，备装接地开关。隔离开关有不接地、单接地及双接地三种形式；
2)支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。支柱绝缘子下端固定在轴承座的转动板上，支柱绝缘子上端固定主导电部分。 3)导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分成两半，接触部分在中间，接触部分触头合闸时圆柱形触头嵌入两排触指内，630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。 4)接地开关：产品所配装的接地刀组装于底座转动轴上，静触头装于主导电系统导电杆上，接地开关分Ⅰ型（单接地）与Ⅱ型（双接地）。 5)传动系统：配用CS系列机构。 六、外形及安装尺寸图
隔离开关型号大全： 名称规格型号 GN19系列GN19-12/400 GN19-12C/400 GN19-12/630 GN19-12C/630 GN19-12/1000 GN19-12C/1000 GN19-12/1250 GN19-12C/1250 GN19-12ST/400 GN19-12CST/400 GN19-12ST/630 GN19-12CST/630 GN19-12ST/1000 GN19-12CST/1000 GN19-12ST/1250GN19-12CST/1250 GN22系列GN22-12/2000 GN22-12C/2000 GN22-12D/2000 GN22-12DC/2000 GN22-12/3150 GN22-12C/3150 GN22-12D/3150 GN22-12DC/3150 GN22-12/4000 GN22-12C/4000 GN22-12D/4000 GN22-12/5000 GN24系列GN24-12D/400 GN24-12DC/400 GN24-12D/630 GN24-12DC/630 GN24-12D/1000 GN24-12DC/1000 GN24-12D/1250 GN24-12DC/1250 GN30系列GN30-12/630 GN30-12D/630 GN30-12/1000 GN30-12D/1000 GN30-12/1250 GN30-12D/1250 GN30-12/2000 GN30-12D/2000 GN30-12/3150 GN30-12D/3150 GN2系列GN2-12/2000 GN2-35/400 GN2-35/630 GN6系列GN6-12/400 GN6-12/630 GN27系列GN27-35/630 GN27-35C/630 GN27-35/1250 GN27-35C/1250 接地开关JN4-12/31.5 JN15-12/31.5 JN15-24/31.5 JN15-40.5/31.5 GW4系列GW4-12/400 GW4-12/630 GW4-12/1250 GW4-15/630 GW4-15/1250 GW4-35/630 GW4-35/1000 GW4-35/1250 GW5系列GW5-35/630 GW5-35/1000 GW5-35/1250
GW4C-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,垂直开启型，是频率为50HZ的户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。(注：D-带接地刀，W-防污，X-消弧) 二、使用环境条件 1）海拔高度不超过1000m；2000m 2）环境温度：上限+40℃，下限－30℃； 3）风速不超过35m/s; 4）地震烈度不超过8度； 5）绝缘子污秽等级：防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ； 6）安装场所：户外混凝土单极电杆上。 三、分类和技术数据 隔离开关的分类见表1
GW4C-27.5T(D)(W) 垂直开启型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。 GW4C-27.5T 垂直开启型户外隔离开关是单极隔离开关组成的高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。 GW4C-27.5T(D) 垂直开启型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分一次操作型和二次操作型两种，以下称为接地型隔离开关。 GW4C-27.5T(D)W 垂直开启型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于重污秽或高海拔地区。 1．隔离开关结构 单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上，外形结构见下图。 GW4C-27.5TW单极户外高压隔离开关 每极隔离开关由底座，绝缘支柱及导电部分组成。 隔离开关支柱绝缘子安装在同一底架上，主要由底架部分，绝缘子，主导电回路部分、传动部分等组成。基座部分由型钢焊接，表面经热镀锌处理而成；主导电回路主要由触头、触头座和导电
隔离开关型号大全: 名称规格型号 GN30系列 GN30-12/630 GN30-12D/630 GN30-12/1000 GN30-12D/1000 GN30-12/1250 GN30-12D/1250 GN30-12/2000 GN30-12D/2000 GN30-12/3150 GN30-12D/3150 GN2系列 GN2-12/2000 GN2-35/400 GN2-35/630 GN6系列 GN6-12/400 GN6- 12/630 GN27系列 GN27-35/630 GN27-35C/630 GN27-35/1250 GN27-35C/1250 接地开关 JN4-12/31.5 JN15-12/31.5 JN15-24/31.5 JN15-40.5/31.5 GW4-35/1000 GW4-35/1250 GW5系列 GW5-35/630 GW5-35/1000
GW5-35/1250 GW9系列 GW9-12/200 GW9-12/400 GW9-12/630 GW9- 12/1000 GW9-12/1250 HGW9-12/200 HGW9-12/400 HGW9-12/630 HGW9-12/1000 HGW9-12/1250 GN22系列 GN22-12/2000 GN22-12C/2000 GN22-12D/2000 GN22- 12DC/2000 GN22-12/3150 GN22-12C/3150 GN22- 12D/3150 GN22-12DC/3150 GN22-12/4000 GN22-12C/4000 GN22-12D/4000 GN22- 12/5000 GN24系列 GN24-12D/400 GN24- 12DC/400 GN24- 12D 630 GN24-12DC/630 GN24- 12D/1000 GN24-12DC/1000 GN19系列 GN19-12/400 GN19-12C/400 GN19-12/630 GN19-12C/630 GN19-12/1000 GN19- 12C/1000

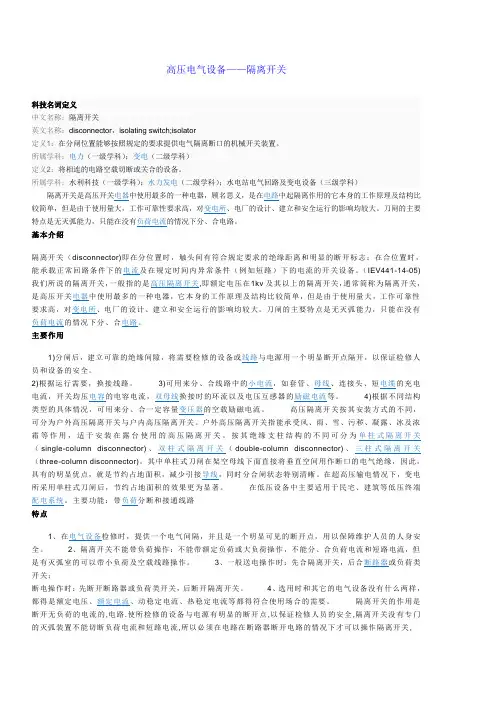

隔离开关分类详细介绍 1.隔离开关 隔离开关主要用来隔离电路。在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。 隔离开关的主要作用如下: (1) 在设备检修时 , 用隔离开关来隔离有电和无电部分 , 造成明显的断开 点 , 倒修的设备与电力系统隔离 , 以保证工作人员和设备的安全。 (2) 隔离开关和断路器相配合 , 进行倒闸操作 , 以改变运行方式。 (3) 用来开断小电流电路和旁 ( 环 ) 路电流。 (4) 用隔离开关进行 500KV 小电流电路合旁 ( 环 ) 路电流的操作。但须经计算符合隔离开关技术条件和有关调度规程后方可进行。 1.1结构形式 1.1.1隔离开关的分类 M0级隔离开关:具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。 M1级隔离开关:具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合。 M2级隔离开关:具有10000次操作循环的机械寿命，主要用于隔离开关和同等级的断路器关联操作的场合。 隔离开关分类见表1.1 表1.1 隔离开关分类
分类方式类别 按装设地点的不同户内式、户外式 按支持绝缘子的数目单柱式、双柱式、三柱式 按隔离开关的运动方式水平旋转式、垂直旋转式、摆动式、插入式按有无接地装置及附装接不接地、单接地、双接地地开关的数量不同 按极数单极、三极 按操动机构手动式、电动式、气动式、液压式 按使用性质一般输配电用、快速分闸用、变压器中性点接地用 户内隔离开关:通常是35kV及以下的电压等级，三相一体装，采用上下(垂直)回转，以GN系列为主要代表。如图1.1所示。 图1.1 户内隔离开关结构(GN2-10) 户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。如图1.2所示。
概述 GN24-12D（Ⅰ、Ⅱ），GN24-12D（Ⅰ、Ⅱ）C系列户内高压隔离开关为额定电压10kV，三相交流50Hz的户内装置。 结构形式： a、GN24-12D（Ⅰ1.2；Ⅱ1.2）O型隔离开关为动（或静）触头侧接地形式；主刀和接地刀组合在一整体框架上；1型为左边操作；2型为右边操作；O型为全工况产品，并可根据用户定货要求附装带电显视装置。 b、GN24-12SDⅠ、Ⅱ（C1.2.3）型隔离开关为动，静触头两侧接地形式，并可把动（或静）触头侧改为穿墙套管；（或两侧都改用穿墙套管）主刀和两组接地刀结合在同一框架上，其中一组接地刀可单独操作，也可同时用一台机构操作。使用环境条件 a.海拔：1000m； b.周围空气温度； c.周围环境相对湿度；日平均值不大于95%，月平均值不大于90%； d.地震烈度不超过8度； e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场。 外形及安装尺寸 型号\尺寸(mm)\电流400A 630A 1000A 1250A 安装尺寸A B C D A B C D A B C D
GN24-12D Ⅰ 890 660 450 125 890 690 480 125 890 700 500 125 700×300 GN24-12D Ⅱ 890 660 450 125 890 690 480 125 890 700 500 125 GN24-12D Ⅰ 890 660 450 240 890 690 480 350 890 700 500 350 GN24-12D Ⅱ C 890 660 450 240 890 690 480 350 890 700 500 350 GN24-12D Ⅰ 920 780 450 125 920 790 480 125 920 790 500 125 GN24-12D ⅡC 920 780 450 240 920 790 480 350 920 790 500 350
隔离开关的型号 刚好我手头只有一本正泰的，那就先给你说说，德力西的也差不多，只是其字母中有关乎企业的信息罢了。 正泰的断路器类的隔离开关有：NH2-100、NH3-63、NH3-100、NH4-100、NH9-32等 N---企业特征代号 H---隔离开关 2---数字表示设计序号 100---壳架等级额定电流（A） 开关电器类的隔离开关有：HR3、HR5、HR6、NHR17等带熔断器的系列 还有一类GW9、HGW9户外型的 符号 电气设备常用文字符号对照表中隔离开关的符号是QS 隔离开关与断路器的区别 隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；负荷开关也起隔离作用，但能切断负荷电流；断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸；某些型号的断路器也具有隔离功能，可以作为隔离电器使用。 隔离开关与断路器的特点 1. 隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置； 2. 断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流； 一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个“明显的断开点”。 断路器型号的含义 型号“NSE100N3050”施奈德断路器，它的型号怎么理解，100是什么，3050又是什么
微型断路器型号“C65N2PC20A”施奈德断路器又代表什么。65是起跳电流吗，那20A又是什么电流，N又是什么 答：NSE100N3050 施耐德NSE系列塑壳断路器 NSE 厂家定义的某个分类的名称表示塑壳类 100N表示其壳架电流可达100A 即最大断路电流为100A 3050指该系类中的莫个品种 1）C65N2PC20A c:厂家定义的某个分类的名称C型脱扣器(配电保护型). 65N表示其壳架电流可达65A 最大断路电流为65A 也即指断路器系列的名称该65N系类断路器有多种产品N是normal 普通分段能力如果是100H H 型号表示高分段能力 2P：分断能力为2级既表示该断路器有2个接线端子可分断零线和火线P是英文单词phase（相位） C20A：指该断路器的额定工作电流为20A C是英文单词current（电流） 2）NS100/3P-63A 断路器型号含义 施耐德 塑壳断路器，框架电流100，整定电流63A，3相，也就是咱土话说的100型63A3P的 3）T2N160 R125 3P MA断路器的含义 T-系列2-框架号码（2-小于160A，3-小于250A，4-小于320A，5-小于630A）N-分断能力160-框架电流R125-额定电流3P-极数。MA 表示保护方式为热磁保护 4）ABB 塑壳断路器T2N160 R1.6 MF的含义 T2N160 R1.6 MF的含义为：框架最大额定电流160A，短路分断能力（Icu）36KA,额定电流（In)1.6A,脱扣方式为：不可调单磁型。 5）DZ47-63A/3P(50A),BVR3*2.5,G15表示什么意思？各个字母和数字的含义？ DZ47-----微型断路器产品型号，47为设计序号； 63A/3P---额定电流63A，3极，（后面加注50A与前面表示矛盾，如果表示50A时，标注应该是 DZ47-63-50A/3P，前面的63表示壳架等级为63A，后面的50A是额定电流，A可省略）； BVR------铜芯聚氯乙烯绝缘软电线，V聚氯乙烯绝缘，R软； 3*2.5----3根电线，线芯截面为2.5平方毫米规格； G15------前面的3根线穿标称直径15毫米的厚壁钢管（水煤气管）敷设，这是旧标注方法，新标注用SC15。 6）应急照明配电箱中ATNS 63N/3P TMD 20A所有字母的含义 应急照明配电箱内STI/1P10A字母的含义
隔离开关分类详细介绍 1. 隔离开关 隔离开关主要用来隔离电路。在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。 隔离开关的主要作用如下： (1) 在设备检修时,用隔离开关来隔离有电和无电部分,造成明显的断开点,倒修 的设备与电力系统隔离,以保证工作人员和设备的安全。 (2) 隔离开关和断路器相配合,进行倒闸操作,以改变运行方式。 (3) 用来开断小电流电路和旁(环)路电流。 (4) 用隔离开关进行500KV 小电流电路合旁(环)路电流的操作。但须经计算 符合隔离开关技术条件和有关调度规程后方可进行。 1.1 结构形式 1.1.1 隔离开关的分类 M0级隔离开关：具有1000 次操作循环的机械寿命，适合输、配电系统中使 用且满足一般要求的隔离开关。 M1级隔离开关：具有3000-5000 次操作循环的延长机械寿命的隔离开关， 主要用于隔离开关和同等级的断路器关联操作的场合。 M2级隔离开关：具有10000 次操作循环的机械寿命，主要用于隔离开关和同 等级的断路器关联操作的场合。 隔离开关分类见表1.1 表1.1隔离开关分类 分类方式类别 按装设地点的不同户内式、户外式 按支持绝缘子的数目单柱式、双柱式、三柱式
图 1.1 户内隔离开关结构（ GN2-10） 户外型隔离开关是以35kV 及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。如图 1.2 所示。 按隔离开关的运动方式 水平旋转式、垂直旋转式、摆动式、插入式 按有无接地装置及附装接 地开关的数量不同 不接地、单接地、双接地 按极数 单极、三极 按操动机构 手动式、电动式、气动式、液压式 按使用性质 一般输配电用、快速分闸用、变压器中性点接地用 户内隔离开关： 通常是 35kV 及以下的电压等级， 三相一体装， 采用上下（垂 直）回转，以 GN 系列为主要代表。如图1.1 所示。
高压隔离开关选型指南 本资料高压隔离开关使用于交流50Hz，额定工作电压6~66kV，额定工作电流200~3150A等电力系统中，作为有电压无负荷情况下的分断、闭合电源的开关设备使用。型号说明如下图： 图（1）隔离开关型号意义 选型须知： 一、适用工作条件： （1）环境温度-40~40℃。 （2）海拔高度不超过1000m（改进型可在3000m以内）。 （3）风速不大于35m/s，地震烈度不超过8度。 （4）无燃烧和爆炸危险，无剧烈振动和冲击，无严重腐蚀金属
和绝缘材料的化学物质的场所。 （5）防污式开关允许在潮湿多雾、污秽和多雷场所使用。 二、主要技术特征 （1）型号 （2）额定工作电压(kV) （3）最高工作电压（kV） (4)额定工作电流(A) （5）极限通过电流（kA）:1、有效值；2、峰值。 （6）热稳定电流（kA）:1、5s内；2、10s内。 （7）泄漏比距（cm/kV）。 （8）单极质量（kg）。 注：操作机构分手动操作机构和电动操作机构，选型时需根据客户需要与隔离开关配套使用。工频耐压和雷击耐压参考6、10、35kV 电压等级参数要求。
参照规范： 高压输变电设备的绝缘配合 绝缘材料电气强度试验方法第1部分：工频下试验 GB1985 高压交流隔离开关和接地开关 GB3309 高压开关设备常温下的机械试验 GB4208 外壳防护等级（IP代码） GB7354 局部放电测量 GB/T156 标准电压 GB/电工名词术语基本术语 GB/电工名词术语高压开关术语 GB/T5273 变压器、高压电器和套管的接线端子 GB/T5582高压电气设备外绝缘污秽等级 GB/T8287 标称电压高于1000V系统用户内和互外支柱绝缘子GB/T11022高压开关设备和控制设备标准的共用技术要求 DL/T486 交流高压隔离开关和接地开关订货技术条件 DL/593高压开关设备和控制设备标准的共用技术要求
隔离开关分类详细介绍 隔离开关主要用来隔离电路。在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。 隔离开关的主要作用如下： (1) 在设备检修时，用隔离开关来隔离有电和无电部分，造成明显的断开点，检修的设备与电力系统隔离，以保证工作人员和设备的安全。 (2)隔离开关和断路器相配合，进行倒闸操作，以改变运行方式。 (3)用来开断小电流电路和旁(环)路电流。 (4)用隔离开关进行 500KV小电流电路合旁 (环)路电流的操作。但须经计算符合隔离开关技术条件和有关调度规程后方可进行。 1.1 结构形式 1.1.1 隔离开关的分类 M0级隔离开关：具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。
M1级隔离开关：具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合。 M2级隔离开关：具有10000次操作循环的机械寿命，主要用于隔离开关和同等级的断路器关联操作的场合。 隔离开关分类见表 1.1 表1.1 隔离开关分类 户内隔离开关：通常是 35kV 及以下的电压等级，三相一体装，采用上下（垂直）回转，以GN系列为主要代表。如图1.1所示。
图 1.1户内隔离开关结构（GN2-10） 户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。如图1.2所示。
一、概述 GN19-12(C)系列户内高压交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力操作机构，作为在有电压而无负载情况下，分合电器之用。 本产品性能符合GB1985《交流高压隔离开关和接地开关》标准规定。 二、型号及含义 G N 19 - 12 (C) / S □□ □额定短时耐受电流(kA) □额定电流(A) S手力操动 C穿墙型 12额定电压(kV) 19设计序号 N户内 G隔离开关 三、主要参数 型号额定电压 kV 最高工作电 压 kV 额定电流 A 动稳定电流 kV(峰值) 10s热稳定 电流 kA(有效值) 重量 kg GN19-10/400 10 11.5 400 31.5 12.5 27 GN19-10/630 10 11.5 630 50 20 28 GN19-10/1250 10 11.5 1250 100 40 52 GN19-10C1/400 10 11.5 400 31.5 12.5 39 GN19-10C1/630 10 11.5 630 50 20 40 GN19-10C1/1250 10 11.5 1250 100 40 70 GN19-10C2/400 10 11.5 400 31.5 12.5 39 GN19-10C2/630 10 11.5 630 50 20 40 GN19-10C2/1250 10 11.5 1250 100 40 70 GN19-10/1000 10 11.5 1000 80 31.5 49 GN19-10C1/1000 10 11.5 1000 80 31.5 65 四、安装尺寸
一、产品概述 型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。 (D)型是增设有接地刀装置的户外高压隔离开关。 (D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。 该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。 二、型号及定义 ？ 三、使用环境 、海拔高度：不超过2500m（高原型不超过3500m）； 、环境温度：－40℃～＋85℃（高寒地区－60℃）； 、风速：不大于34m/s； 、地震强度：不超过8度； 、覆冰厚度：不大于10mm； 、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动； 、安装基础应水平； 、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。 四、技术参数 ？
五、结构简介 隔离开关结构简介 单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。 传动箱 传动箱供配用机构传动轴90°转动时使用。 操动机构 本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构， CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。 六、外形及安装尺寸图 ？
10kV户外架空线路柱上高压隔离开关型号及参数 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。 GW9-12/630高压隔离开关是10KV线路中重要的开关设备，需与高压断路器配套使用，其主要功能是保证高压电器及装置在检修工作时起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流用，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能;按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。高压隔离开关具有明显的分段间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。因隔离开关具有明显的分段间隙，因此它通常与断路器配合使用。根据隔离开关的使用场所，可以把高压隔离开关分成户内和户外两大类。在操作隔离开关时，应该注意操作顺序，停电时先拉线路侧隔离开关，送电时先合母线隔离开关，而且在操作隔离开关前，先注意检查断路器却实在断路位置后才能操作隔离开关。 使用环境 1、海拔不超过1000M； 2、环境温度上限为40℃，下限-25℃； 3、无导电或起化学作用气体和蒸汽的场所； 4、无火灾、爆炸危险、严重污秽的场所； 5、不受严重震动或冲击情况（如在电镐、挖泥机旁）的场所。 四、GW9-12高压隔离开主要结构说明 隔离天关由三个单极开关组成。每个单极隔离开关都具有相同的组成部位，包括底座、支柱及操作绝缘子、前后静触头、闸刀及弧角等。根据用户需要，带接地刀者配用CS□操动机构，不带接地发者，配用CS8-5型操动机构。产品开距大，操作简便可靠。 当线路上无断路器或断路器发生故障时，隔离开关允许在下列情况下进行分合； 对母线设备上的充电电流进行分合； 对电力变压器的空载电流进行合分（此时变压器的容量不超过750KVA）。
GW16、17-252 型隔离开关的使用 说明：由于GW16型和GW17型的产品结构和动作原理相同，下面以GW16型为例进行介绍 1 概述 1.1 产品用途 GW16-252 型单柱垂直断口隔离开关(以下简称隔离开关)是供220kV 高压线路在无载流情况下进行切换和对被检修的高压母线及其它电气设备与带电线路进行电气隔离的三极户外高压电器。 本隔离开关具有载流能力大、占地面积小等特点，是220kV电站中进出线互为90?布置时的一种理想的隔离开关，它结构紧凑、运动部分密封良好，因此，一般很少需要检修。 1.2 操动机构型号 每一组隔离开关配一台CJ7A型电动操动机构，附装的接地开关配CSC型人力操动机构。 1.3 产品主要规格 本产品规格有两种：不接地、接地。 1.4 有关机械调整参数 1.4.1 隔离开关主回路(从下接线板至静触杆)电阻，不大于95μΩ； 1.4.2 接地闸刀主回路(从下部软连接末端至接地静触头处)电阻，不大于250μΩ 1.4.3 隔离开关断口最小空气绝缘距离： 2.6m； 1.4.4 隔离开关对地最小空气绝缘距离： 2.0m； 1.4.5 隔离开关三极合闸同期性不大于：20mm； 1.4.6 接地开关三极合闸同期性不大于：15mm； 2 产品结构和工作原理 2.1 产品结构 本隔离开关结构外形见右图，主要由底座装 配、绝缘子、主闸刀系统、接地开关系统等 组成。 2.1.2 隔离开关主闸刀的结构见图2 2.2 工作原理 本隔离开关的运动过程是由两部分运动 复合而成的，即折叠运动和夹紧运动。 折叠运动：由CJ7A型机构驱动旋转瓷瓶作水
相连的一对伞齿轮 带动平面双四连杆 运动，从而使下导电 管顺时针转动合闸， 逆时针转动分闸；由 于调整螺杆装配与 下导电管的铰接点 不同，从而使与调整 螺杆装配上端铰接 的操作杆相对于下 导电管作轴向位移， 而操作杆的上端与 齿条固连，这样齿条 的移动便推动齿轮 转动，从而使与齿轮 轴固连的上导电管 相对于下导电管作伸 直(合闸)或折叠(分闸)运 动；另外，在操作杆轴向 位移的同时，平衡弹簧 按预定的要求储能或释 能，最大限度地平衡刀闸 的重力矩，以利于刀闸的 运动。 夹紧运动：隔离开关由分闸位置向合闸方向运动的过程中，并在接近合闸位置(快要伸直)时，滚轮开始与齿轮箱上的斜面接触，并沿着斜面继续运动。于是，与滚轮相联的顶杆便克服复位弹簧的反作用力向前推移，同时动触头座内的对称式滑块增力机构把顶杆的推移运动转换成触指的相对钳夹运动。当静触杆被夹住后，滚轮继续沿斜面上移3~5mm，直至完全合闸，此时夹紧弹簧的力已作用在顶杆上。在这个过程中，由于顶杆被设计成推压柔性杆，故原已预压缩的夹紧弹簧被第二次压缩，并作用在顶杆上，使得顶杆获得一个稳定的推力，从而使触指对静触杆保持一个可靠不变的夹紧力。当开关开始分闸时，滚轮沿斜面向外运动，直到脱离斜面。此时，在复位弹簧的作用下，顶杆带动触指张开呈“V”形。 2.2 接地开关的结构及工作原理 接地开关结构见图4，其运动过程是靠人力机构通过一套四连杆转换后，带动接地底座
产品简介： HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50Hz、额定电压至380V、直流至220V，HD13B X-400旋转手柄式刀开关额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。 产品详情： HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50Hz、额定电压至380V、直流至220V，HD13BX-400旋转手柄式刀开关额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。 HD13BX旋转手柄式刀开关规格： 旋转手柄式刀开关HD13BX-200/31 旋转手柄式刀开关HD13BX-400/31 旋转手柄式刀开关HD13BX-600/31 旋转手柄式刀开关HD13BX-1000/31 旋转手柄式刀开关HD13BX-1500/31 旋转手柄式刀开关HD13BX-2000/31 旋转手柄式刀开关HD13BX-3000/31 旋转手柄式刀开关HD13BX-4000/31 旋转手柄式刀开关HD13BX产品符合IEC60947-3 GB14048.3标准。注： 1.1 中央手柄式的开关主要用于动力站，不切断带有电流的电路，作为隔离开关之用。 1.2 侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。 1.3 中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。 1.4 侧面操作手柄式开关，主要用于动力箱中。 1.5 装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只作隔离开关使用。
一、概述： GW5-35GW(D)系列完善化型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，额定电流：630A、1250A、1600A、2000A、2500A，供在有电压无负载时分、合电路之用，以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。隔离开关分为一般型、防污型和特殊型三种：快分型产品与JW1型接地短路器联合使用，可代替终端变压器高压侧的断路器；防污型产品瓷瓶爬电比距为2.5厘米/千伏；特殊型产品分为倒装、侧装和倾斜25°三种安装方式。附装接地开关分单接地，双接地两种。接地开关按承受的短路电流能力又分ⅠⅡⅢ型。 二、使用条件： + 海拔：不超过3000m；+ 周围空气温度：上限40℃，下限-25℃；+ 风速不超过35m/s；+ 地震烈度不超过8度；+ 污秽等级不超过III级；+ 覆冰厚度不大于10mm；+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。
GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。 GW5一35型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。 GW5一35D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。 GW5一35DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。 1．隔离开关结构 单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上，交角为50°，呈″V″型结构，外形结构见。 每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。 每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结，伞型齿轮可沿轴上下移动，以调节两齿轮的齿合状况。 每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电带接线座、25°紫铜压板、左、右触头导电管，导电带接线座和25°紫铜压板通过4个M10六角螺栓将导电管压紧（紧固力矩为7-10 N·m,不允许超过10 N·m），左、右触头通过导电管在两个绝缘支柱中间接触。 主回路导电结构为铜管式软连接结构，中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。 不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．2．接地开关的结构 接地开关静触头固定在隔离开关的接线座上，动触头安装在底座上的接地闸刀铝管的端部。 3．隔离开关与接地开关的机械联锁 90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。 180°传动的隔离开关与接地开关的机械联锁部分是通过传动箱的联锁来实现的。 4．手动机构的结构 本系列隔离开关配用CS17（90°传动）和CS17-G（180°传动）两种手动机构。 CS17型手动机构(见图6)分为不接地、单接地、双接地三种。其操作手柄为水平旋转，转动角度
GW9-10/400A 隔离开关 一、产品型号及符号含义 GW9-10/400A 型户外单极隔离开关(以下简称为开关)适用于10千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。开关供三相线路系统单相使用，其结构简单、经济，使用方便。开关的额定电流有：200；400；600和1000安。它们皆由底座、支柱绝缘子、导电部分和机构部分组成。采用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度对以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘钩棒操作机构部分便可以进行会闭运动。闸刀有自锁装置。开关的外形见图一所示。 二、使用环境条件和主要技术参数 1、使用环境条件: 1.1海拔高度不超过1000米； 1.2环境温度：最高环境温度不高于+40℃ 最低环境温度不低于-30℃ l.3户外风速不超过35米/秒； 1.4地震烈度不超过8级； 1.5 安装场所应无严重影响开关绝缘和导电能力的气体，蒸气，化学性质沉积、盐雾、灰尘污垢及其他爆炸性、侵蚀性介质 1.6、安装场所应无频繁的剧烈振动。 三、安装、使用和调整 3、安装方式和安装尺寸见图一和图二所示 4、安装前的工作 4.l 清除另件上的灰尘、污物，并仔细擦除绝缘瓷瓶的表面，擦洗接地螺钉的接线表面。 4.2在转动部位和接触处涂一层工业凡士林。 4.3检查接触面，调节压缩弹簧的高度，使接触压力符合表二。 4.4本开关只适用于吊装使用如图二所示，它一般与线路上的变压器配合使用。 4.5本开关额定电流在200-400安时一般只使用三个安装孔。600-1000安的使用三个安装孔。 4.6每年定期检查开关下列部位。 4.6.l清除尘垢，特别是导电部分，接触面处和绝缘瓷瓶表面等。 4.6.2、检查各另作部件有无损伤，特别注意检查绝缘瓷瓶有无损失，破裂现象。 4.6.3、检查导电部分的接触面是否良好。 8、拆箱后，检查产品及随附的产品合格证，安装使用说明书等是否齐全。 9、检查开关各另部件有无损伤和绝缘瓷瓶碎裂现象。 10、若开关不马上使用，应作定期检查，并在接触面处和转动部分涂一层工业凡士林。
一、概述 GW8系列户外交流高压隔离开关是单相交流50Hz户外高压电器,用于额定电压 40.5kV及以下的电力系统中，在有电压无负荷情况下，作为分合变压器中性点联线之用。该产品符合GB1985《交流高压隔离开关和接地开关》、DL486《交流高压隔离开关订货技术条件》、DL/T593《高压隔离开关设备的共用订货技术条件》等国家标准和电力行业标准。 二、使用环境条件 1.环境温度:-30℃～+40℃； 2.海拔不超过1000m； 3.风压不超过700Pa(相对于风速不超过34m/s)； 4.覆冰厚度一般不超过10mm； 5.防污型产品用于中等污秽地区； 6.地震烈度不超过8度； 7.安装场所应无经常性的振动及易燃、易爆物质和化学腐蚀的影响。 三、型号定义 四、技术参数 五、结构与工作原理 5.1 GW8型隔离开关由底座、支柱绝缘子、导电杆、触头、接线板等组成，如图1。
5.2 在支持瓷瓶上部有静触头及联接母线和接线板，在支持瓷瓶和绝缘瓷瓶之间有金属支架、操作拐臂、操作瓷瓶。CS8-5机构通过连杆、操作瓷瓶，拐臂带动闸刀作分、合闸运动。 5.3 由于采用绝缘瓷瓶和操作瓷瓶做绝缘，使中性点可以通过电流互感器和其它设备再接地。 5.4 隔离开关的静触头由一对静触指、弹簧、弹指座等部分组成。 5.5 GW8系列开关与机构的联装图2。
六、订货须知 用户订货时请注明： 1)型号、规格各数量； 2)额定电压、额定电流； 3)操作机构： 手动机构型号，辅助开关级数（4级或8级）； 4)要求提供备件的代号名称及数量。 5)若有特殊要求，应由供需双方协商解决。 上海昌开电器有限公司
GW5系列隔离开关 中文名（其他型号开关请联系厂家） GW5-40.5kv高压隔离开关（35KV-110kv） 简称 隔离开关 主要作用 根据运行需要，换接线路等 产品分类 按防污等级、电流、电压分 定义 用于户外线路 生产厂商 上海民熔电气有限公司 （PS：上海民熔还有其他您可能需要的相关产品资料：高压真空断路器高压隔离开关高压氧化锌避雷器高压计量箱高压电缆分支箱ZW32真空断路器智能真空断路器等相关资料，如果您有需要可登陆上海民熔官网查询或下载资料） 一、前言 GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。它广泛地应用在我国35-110千伏的输变电网路中。 多年来我厂不断对本产品进行了改进。产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。完善化的产品，电气和机械性能均有较大提高。主要是： 1、泄漏比：普通性达到1.7CM/KV,防污型达到2.5CM/KV。 2、导电部分对地最小空气距离： 35kv为400mm,60kv为630mm、110kv为1000mm。 3、动稳定电流：主闸刀达到100A；接地刀达到47KA。 热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。 4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。 5、新设计的CS17G组合式手力机构，安装灵活，防雨性能好，并有指示灯和电磁锁。 6、机械寿命在不调整条件下连续分、合操作达10000次。
