1.*过程控制系统由过程检测、变送和控制仪表、执行装置等组成，通过各种类型的仪表完成对过程变量的检测、变送和控制，并执行装置作用于生产过程。
2.工业生产过程控制的发展趋势有两个明显的特点：一是同步性，二是综合性。
3.*在锅炉设备的控制中，保持锅炉汽包水位在一定的范围内是锅炉稳定安全运行的主要指标。
4.**通常随动控制系统的衰减比建议调整在10：1以上，而定值控制系统的衰减比则建议调整在4：1。
5.*过程动态数学模型按模型描述可分为：传递函数、状态空间、微分方程和差分方程等模型。
6.在建立过程动态模型中，对过程模型的要求是正确、可靠和简单。
7.根据输入信号增加时，控制阀杆的移动方向，可分为正作用和反作用执行机构。
8.***理性流量特性可分为线性、等百分比、抛物线、双曲线、快开、平方根等多种类型。
9.*根据控制系统稳定运行准则，扰动或设定变化时，控制系统静态稳定运行的条件是控制系统各开环增益之积基本恒定；控制系统动态稳定运行的条件是控制系统总开环传递函数的模基本恒定。
10.*计算机集成过程系统也被称为综合自动化或广义自动化，综合和广义意味着管理和控制的一体化，并不停留在一般意义上的自动控制，即具有综合的功能，进行综合考虑，追求综合的整体优化。
11.自适应控制系统又称为适应控制系统，它是一类能够适应
或变化，自动调整控制器参数的控制系统。
12.*控制仪表及装置按能源形式分类，可分为气动、电动、液动等几类；按信号类型分类可分为模拟式和数字式两大类；按结构形式分类，可分为基地式控制仪表、单元组合式控制仪表、组装式综合控制装置、集散控制系统以及现场总线控制系统。
13.安全栅作为控制室仪表和现场总线仪表的关联设备，一方面传输信号，另一方面控制流入危险场所的能量在爆炸气体或混合物的点火能量以下，以保证系统的本安防爆性能。
14.变送器和转换器的作用是分别将各种工艺变量和电、气信号转换成相应的统一标准信号。
15.DDZ－Ⅲ仪表标准输入信号为4~20mA（DC）或1~5v（DC）。
16.***变送器可以通过和量程调整，来提高仪表的测量精度。
17.调节阀的流量特性是指介质流过控制阀的相对流量与控制阀的相对开度之间的关系。
18.通过对干扰通道的分析，干扰通道的放大系数越_小_越好，这样可减小静差，提高控制精度。
19.前馈控制是按照引起被控量变化的扰动大小进行调节。
20.从一个平衡状态达到另一个平衡状态的过程称为过渡过程。
21.*在锅炉设备的控制中，三大主要的控制系统是：锅炉汽包水位控制、锅炉燃烧系统控制和锅炉过热蒸汽系统控制。
22.积分时间愈短，积分作愈强。
23.*数字PID控制规律主要有位置式和增量式两种。
24.* *智能控制是以自动控制理论为基础，应用拟人化的思维方法、规划及决策实现对工业过程最优化控制的先进技术。目前，智能控制系统研究的主要内容有：专家控制系统、模糊控制和神经网络控制三种形式。
25.控制仪表与装置按结构形式分类，可分为单元组合式控制仪表、基地式控制仪表、集散型计算机控制系统以及现场总线控制系统。
26.*理想流量特性可分为线性、等百分比、抛物线、双曲线、快开、平方根等多种类型。
27.*根据过程输入输出数据确定过程模型的结构和参数的建模方法称为系统辨识方法，建立的模型称为黑箱模型。
28.*过程控制系统按给定值信号的特点可以分为：定值控制系统、随动控制系统和程序控制系统。
29.在衡量和比较不同的控制方案时，必须首先定出评价控制系统优劣的性能指标，一般过程控制系统的性能指标主要是用来衡量系统的稳定性、准确性和快速性。
30.*预测控制算法是以模型为基础，既包含了预测的原理，同时具有最优控制的基本特征。预测控制的控制算法尽管其形式不同，但都有一些共同的特点，归结起来有三个基本特征：即模型预测、滚动优化和反馈校正。
31.*过程特性是指当被控量（操纵变量或扰动变量）发生变化时，其输出变量（被控变量）随时间的变化规律。多数工业过程的特性分为四种类型：自衡的非振荡过程、无自衡的非振荡过程、自衡的振荡过程与具有反向特性的过程。
32.*自适应控制系统是一类能够适应过程特性或环境条件的变化自动调整控制器参数的控制系统。
33. 模糊控制器通常由模糊化、知识库、模糊推理和解模糊化等部分组成。
34.控制系统的性能指标可用时域指标或积分指标描述。
35.简单控制系统由检测变送单元、控制器、执行器和被控对象组成。
36.执行器由执行机构和调节机构两部分组成。
37.气开控制阀指当输入到执行机构的信号增加时，流过控制阀的流量增加，因此，故障时，气开控制阀处于全关状态。
38.均匀控制的整定原则：比例度较大些，积分时间较长些。
统计过程控制（SPC 课程培训测试题 部门：___________ 姓名：______________________ 分数：__________________ 一、名词解释： 1变差：过程的单个输出之间不可避免的差别；变差的原因可分为两类：普通原因和特殊原因。 3.1固有变差：仅由普通原因造成的过程变差，由？ = R/d 2来估计。 3.2总变差：由普通原因和特殊原因共同造成的变差，用?S来估计。 2、特殊特性：可能影响安全性或法规的符合性、配合、功能、性能或产品后续生产过程 的产品特性或制造过程参数。 3、标准差：过程输出的分布宽度或从过程中统计抽样值（例如：子组均值）的分布宽度的 量度，用希腊字母或字母s（用于样本标准差）表示。 4、控制限：控制图上的一条线（或几条线），作为制定一个过程是否稳定的基础。如有超 出了控制极限变差存在，则证明过程受特殊因素的影响。控制限是通过过程数据 计算出来的，不要与工程的技术规范相混淆。 5、过程能力：一个稳定过程的固有变差（6? : R/d2 ）的总范围。 6、C pk （稳定过程的能力指数）：为一稳定过程【某一天、某一班次、某一批、某一机台 其组內的变差（R-bar/d2 or S-bar / C4 ）】下的“能力指数”，计算时须同 时考虑过程数的趋势及该趋势接近于规格界限的程度。即：通常定义为CPU 或CPL中的最小值。 7、P pk（性能指数，即初期过程的性能指数）：为试生产阶段一项类似于Cpk的能力指数， 某一产品长期监控下的“能力指数”；但本项指数的计算，是以新产品的初期过程 性能研究所得的数据为基础。即：通常定义为PPU或PPL中的最小值。 8 PPM（质量水准，即每百万零件不合格数）：指一种根据实际的有缺陷材料来反映过程能力 的一种方法。PPM数据常用来优先制定纠正措施。
什么是过程控制系统？其基本分类方法有哪几种？ 过程控制系统通常是指连续生产过程的自动控制，是自动化技术中最重要的组成部分之一。基本分类方法有：按照设定值的形式不同【定值，随动，程序】；按照系统的结构特点【反馈，前馈，前馈-反馈复合】。 热电偶测量的基本定律是什么？常用的冷端补偿方式有哪些 均质材料定律：由一种均匀介质或半导体介质组成的闭合回路中，不论截面和长度如何以及沿长度方向上的温度分布如何，都不能产生热电动势，因此热电偶必须采用两种不同的导体或半导体组成，其截面和长度大小不影响电动势大小，但须材质均匀； 中间导体定律：在热电偶回路接入中间导体后，只要中间导体两端温度相同，则对热电偶的热电动势没有影响； 中间温度定律：一支热电偶在两接点温度为t 、t0 时的热电势，等于两支同温度特性热电偶在接点温度为t 、ta和ta、t0时的热电势之代数和。只要给出冷端为0℃时的热电势关系，便可求出冷端任意温度时的热电势,即 由于冷端温度受周围环境温度的影响，难以自行保持为某一定值，因此，为减小测量误差，需对热电偶冷端采取补偿措施，使其温度恒定。冷端温度补偿方法有冷端恒温法、冷端补偿器法、冷端温度校正法和补偿导线法。 为什么热电阻常用三线制接法？试画出其接线原理图并加以说明。 电阻测温信号通过电桥转换成电压时，热电阻的接线如用两线接法，接线电阻随温度变化会给电 桥输出带来较大误差，必须用三线接法，以抵消接线电阻随温度变化对电桥的影响。 对于DDZ－Ⅲ型热电偶温度变送器，试回答： 变送器具有哪些主要功能？ 变送器的任务就是将各种不同的检测信号转换成标准信号输出。 什么是变送器零点、零点迁移调整和量程调整？ 热电偶温度变送器的输入电路主要是在热电偶回路中串接一个电桥电路。电桥的功能是实现热电偶的冷端补偿和测量零点的调整。 大幅度的零点调整叫零点迁移。实用价值是：有些工艺的参数变化范围很小，例如，某设备的温度总在500～1000度之间 变化。如果仪表测量范围在0 ～1000度之间，则500℃以下测量区域属于浪费。因为变送器的输出范围是一定的。可通过零点迁移，配合量程调整，使仪表的测量范围在500～1000℃之间，可提高测量精度。 热电偶冷端温度补偿电路起什么作用？ 热电偶热电势的大小是热端温度和冷端的函数差，为保证输出热电势是被测温度的单值函数，必须使冷端温度保持恒定；热电偶分度表给出的热电势是以冷端温度0度为依据，否则会产生误差。 5、电容式差压传感器和应变式压力传感器原理 当电容式差压变送器的一个被测压力是大气压时，就成为压力变送器。 电容式压力变送器先将压力的变化转换为电容量的变化，再将电容量转换成标准电流输出。 应变式压力传感器是利用电阻应变原理构成的。电阻应变片有金属应变片（金属丝或金属箔）和半导体应变片两类。R=ρL/S，当应变片产生纵向拉伸变形时，L变大、S变小，其阻值增加；当应变片产生纵向压缩变形时，S 变大、L变小，其阻值
过程控制工程试题 一、填空题（每空1分，共20分）： 的增加，控制作用增强，克服干扰的能力最1．随着控制通道的增益K 大， 系统的余差减小，最大偏差减小。 2．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。 3．建立过程对象模型的方法有机理建模和系统辨识与参数估计。4．控制系统对检测变送环节的基本要求是准确、迅速和可靠。 5. 控制阀的选择包括结构材质的选择、口径的选择、流量特性的选择和正反作用的选择。 6．防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。 7．如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。 8．在离心泵的控制方案中，机械效率最差的是通过旁路控制。 二、简答题（每题6分，共24分）： 1、电气阀门定位器有哪些作用
答： ①改善阀的静态特性 ②改善阀的动态特性 ③改变阀的流量特性 ④用于分程控制 ⑤用于阀门的反向动作 2.简述串级控制系统的设计原则。 答：（1）副回路的选择必须包括主要扰动，而且应包括尽可能多的扰动；（2）主、副对象的时间常数应匹配；（3）应考虑工艺上的合理性和实现的可能性；（4）要注意生产上的经济性。 3. 简单控制系统由哪几部分组成？各部分的作用是什么？ 答：简单控制系统由一个被控对象，一个检测元件和变送器，一个调节阀和一 个调节器组成。检测元件和变送器用于检测被控变量，并将检测到的信号转换 为标准信号，输出到控制器。控制器用于将检测变送器的输出信号与设定值进 行比较，得出偏差，并把偏差信号按一定的控制规律运算，运算结果输出到执 行器。执行器是控制系统回路中的最终元件，直接用于改变操纵量，以克服干扰，达到控制的目的。 4. 前馈控制和反馈控制各有什么特点？为什么采用前馈-反馈复合系统将能较 大地改善系统的控制品质？ 答:前馈控制的特点是:根据干扰工作;及时;精度不高,实施困难;只对某个干扰 有克服作用.反馈的特点作用依据是偏差;不及时:精度高,实施方便,对所有干扰都有克服作用.由于两种控制方式优缺点互补, 所以前馈-反馈复合系统将能较 大地改善系统的控制品质. 三、(10分)一个如图1所示的换热器,用蒸汽将进入其中的冷物料加热到一定温度,生产工艺要求热物料出口温度维持恒定(1 T≤ ?℃).试设计一简单温度控制系统,选择被控量和操纵量，画出其结构原理图，并选择调节器的控制规律。
1．计算机网络从逻辑构成上看可以分为通信子网、资源子网两个部分。2．计算机网络实现时主要涉及到的四大技术是拓扑结构、传输介质、通信协议、交换技术。 3．计算机网络的拓扑图形结构主要分为、、、、。4．计算机网络按照组网与实现技术主要可以分为、、、。5．数据通信系统一般由、、、、五个部分组成。6．一般而言，数据通信信号可以分为、两类。 7．数据通信按照流向的不同，可以分为、、三种。 8．提高通信信道使用效率的复用技术可以分为________________、__________________、_______________、____________________四种。 10．按地理范围分计算机网络分为____________、______________、____________。 11. 按信息传输方式，计算机网络可以分为_________与__________。 12．按传输介质类型，计算机网络可以分为__________与___________。 13. 按用途类型，计算机网络分为____________、____________。 14. 按应用规模，计算机网络分为____________、________________、___________。 16. 通过通信链路所连接的网络主机或结点之间进行数据交换时必须遵循的预先制定的规则、约定或标准的集合，就称为_________________。 17. 计算机网络协议由_______、__________、________三个部分构成，又称为协议的三要素。 1. 如果两个网络的体系结构不完全相同就称为______。异构网络之间的通信需要相应的连接设备进行______________的转换。 2.第n层的实体在实现自身定义的功能时，只能使用第_______________层提供的服务。 3. _____________就是上层实体和下层实体交换数据的地方，被称为________________。 4. _______________是OSI参考模型中的最低层。 5.物理层定义了为建立、维护和拆除物理链路所需的____________________特性，其目的是使原始的数据比特流能在物理媒体上传输。 6.__________是数据链路层的信息传输单位。 7.____________是高层协议与低层协议之间的界面层，用于控制通信子网的操作，是通信子网与资源子网的接口。 8.______________就是根据一定的原则和路由选择算法在多节点的通信子网中选择一条从源节点到目的节点的最佳路径。 9. _____________的主要任务就是向会话层提供服务，服务内容包括传输连接服务和数据传输服务。 10. _______________用于建立、管理以及终止两个应用系统之间的会话。
过程控制期末试题及 其答案
1.控制系统对检测变送的基本要求是___准确___、__迅速__和可靠 2.从理论上讲，干扰通道存在纯滞后不影响系统的控制质量。 3.离心泵的控制方案有直流节流法、改变泵的转速n 改变旁路回流量。效 率最差的是改变旁路回流量。 4.随着控制通道的增益K o的增加，控制作用___增强_______，克服干扰能 力___最大______,最大偏差_____减小_____系统的余差减小 5.控制器的选择包括结构材质的选择、口径的选择、流量特性的选择和正 反作用的选择。 6.防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出 和积分切除法。 7.如果对象扰动通道增益K f增加，扰动作用__增强__,系统的余差__增大__,最 大偏差_增大___。 8.简单控制系统的组成，各部位的作用是什么？ 解答： 简单控制系统由检测变送装置、控制器、执行器及被控对象组成。 检测变送装置的作用是检测被控变量的数值并将其转换为一种特定输出信号。 控制器的作用是接受检测装置送来的信号，与给定值相比较得出偏差，并按某种运算规律算出结果送往执行器。 执行器能自动地根据控制器送来的控制信号来改变操纵变量的数值，以达到控制被控变量的目的。 被控对象是指需要控制其工艺参数的生产设备或装置
9.气动执行器由__调节__机构和执行机构两部分组成，常用的辅助装置有 __阀门__定位器和手轮机构。 10.调节系统中调节器正反作用的确定依据是保证控制系统成为负反馈。 11.被控变量是指工艺要求以一定的精度保持__恒定 _或随某一参数的变化而 变化的参数。 12.反应对象特性的参数有放大倍数、时间常数、和纯滞后时间。 13.自动调节系统常用参数整定方法有哪些？常用的参数整定方法有!经验法*衰 减曲线法*临界比例度法*反应曲线法) 动态特性参数法，稳定边界法，衰减曲线法，经验法。 14.检测变送环节对控制系统的影响主要集中在检测元件的滞后和信号传递 的滞后问题上。 15.什么是对象数学模型，获取模型的方法有哪些？ 答：对对象特性的数学描述就叫数学模型。 机理建模和实验建模系统辨识与参数估计。解析法）和（实验辨识法） 机理建模：由一般到特殊的推理演绎方法，对已知结构、参数的物理系统运用相应的物理定律或定理，根据对象或生产过程的内部机理，经过合理的分析简化而建立起描述系统各物理量动静态性能的数学模型。 实验建模步骤：1确定输入变量与输出变量信号；2测试；3对数据进行回归分析。 16.简述被控量与操纵量的选择原则。. 答：一、(1) 被控量的选择原则: ①必须尽可能选择表征生产过程的质量指标作为被控变量;
过程控制系统习题 答案
什么是过程控制系统？其基本分类方法有哪几种？ 过程控制系统一般是指连续生产过程的自动控制，是自动化技术中最重要的组成部分之一。基本分类方法有：按照设定值的形式不同【定值，随动，程序】；按照系统的结构特点【反馈，前馈，前馈-反馈复合】。 热电偶测量的基本定律是什么？常见的冷端补偿方式有哪些 均质材料定律：由一种均匀介质或半导体介质组成的闭合回路中，不论截面和长度如何以及沿长度方向上的温度分布如何，都不能产生热电动势，因此热电偶必须采用两种不同的导体或半导体组成，其截面和长度大小不影响电动势大小，但须材质均匀； 中间导体定律：在热电偶回路接入中间导体后，只要中间导体两端温度相同，则对热电偶的热电动势没有影响； 中间温度定律：一支热电偶在两接点温度为t 、t0 时的热电势，等于两支同温度特性热电偶在接点温度为t 、ta和ta、t0时的热电势之代数和。只要给出冷端为0℃时的热电势关系，便可求出冷端任意温度时的热电势,即 由于冷端温度受周围环境温度的影响，难以自行保持为某一定值，因此，为减小测量误差，需对热电偶冷端采取补偿措施，使其温度恒定。冷端温度补偿方法有冷端恒温法、冷端补偿器法、冷端温度校正法和补偿导线法。 为什么热电阻常见三线制接法？试画出其接线原理图并加以说明。
电阻测温信号经过电桥转换成电压时，热电阻的接线如用两线接法，接线电阻随温度变化会给电桥输出带来较大误差，必须用三线接法，以抵消接线电阻随温度变化对电桥的影响。 对于DDZ－Ⅲ型热电偶温度变送器，试回答： 变送器具有哪些主要功能？ 变送器的任务就是将各种不同的检测信号转换成标准信号输出。 什么是变送器零点、零点迁移调整和量程调整？ 热电偶温度变送器的输入电路主要是在热电偶回路中串接一个电桥电路。电桥的功能是实现热电偶的冷端补偿和测量零点的调整。 大幅度的零点调整叫零点迁移。实用价值是：有些工艺的参数变化范围很小，例如，某设备的温度总在500～1000度之间变化。如果仪表测量范围在0 ～1000度之间，则500℃以下测量区域属于浪费。因为变送器的输出范围是一定的。可经过零点迁移，配合量程调整，使仪表的测量范围在500～1000℃之间，可提高测量精度。
题库 一填空 1、一般过程控制系统是由[<被控对象>] 和[<自动装置>]两部分组成。 2、一般过程控制系统中自动装置是由[<测量变送器>]、控制器、[〈控制阀〉]三个环节组成。 3、过程控制系统按设定植的形式不同分为定植控制系统、[〈随动控制系统〉]和[〈程序控制系统〉]。 4、定植控制系统是指过程控制系统的[〈设定植〉]恒定不变，工艺生产中要求控制系统的[〈被控变量〉]保持在一个标准 值上不变。 5、过程控制系统按控制系统的结构特点分为[〈反馈控制系统〉]，前馈控制系统和[〈前馈-反馈控制系统〉]。 6、过程控制系统按控制系统的任务分为比例控制、[〈均匀控制〉]、[前馈控制〉]。 7、过程控制系统按自动化装置的不同分类分为[〈常规控制系统〉]和[〈计算机控制系统〉]。 8、过程控制系统按是否形成闭合回路分为[〈开环控制系统〉]和[〈闭环控制系统〉]。 9、过程控制系统按控制系统的功能分为比值、[〈均匀〉]、分程和[〈选择性控制系统〉]。 10、表征生产设备是否正常运行而需要加以控制的物理量是[〈被控变量〉]；受控制装置操纵，并使被控变量保持在设定植 的物理量是[〈操纵变量〉]。 11、把系统的输出信号对控制作用有直接影响的控制系统称为[〈闭环控制系统〉]；把把系统的输出信号对控制作用没有影 响的控制系统称为[〈开环控制系统〉]。 12、过程控制系统按调节器的控制规律分为比例、[〈比例积分〉]、比例微分、[〈比例积分微分〉]控制系统。 13、过程控制系统性能的好坏，不仅取决于系统[〈稳态时的控制精度〉]，还取决于[〈瞬态时的工作状况〉]。 14、对过程控制系统的基本性能要求有三点，分别为[〈稳定性〉]，准确性和[〈快速性〉]。 15、过程控制系统是由6种基本典型环节组成，它们分别为一阶环节、[〈二阶环节〉]、比例环节、积分环节、微分环节和 [〈纯滞后环节〉]。 16、被控对象的特性就是[〈被控对象〉]的输出变量与[〈输入变量〉]之间的关系。 17、过程控制系统的传递函数就是在[〈零初始条件下〉]，系统或环节[〈输出变量的拉氏变换〉]与输入变量的拉氏变换之 比。 18、一阶环节微分方程为5dy/dt+y（t）=4x（t），则其传递函数为[<4/(5s+1)>];比例环节的微分方程为y(t)=Kx,(其传递 函数为t)[
二、填空题 1.音频调制解调器（MODEM）的数据传输速率用（）即b/s(或bps)表示。 2.OSI物理层的电气特性决定了信号传输的（）和（）。 3.EIA RS-232C接口标准规定，其接口信号“0”是大于（）伏的电压，额定值是（）伏。 4.IBM公司的SDLC，ISO的HDLC，CCITT的X.25属于（）型的通信控制规程。 5.存储交换是OSI参考模式网络层信息交换的一种类型，该型又分为（）和（）两种形式。 6.用户使用虚电路服务，要提供用户自己和接收端的（）地址。 7.通信处理机是通信子网的主要硬件设备，一般由一台（）或（）承担。 8.局域网可采用多种通信介质，如（），（）或（）等。 9.IEEE802局域网协议与OSI参考模式比较，主要的不同之处在于，对应OSI的链路层，IEEE802标准将其分为（）控制子层和（）控制子层。 10.Ethernet以太网是（）结构的局域网，该网设计的初衷主要是为（）服务。 11. ISO对于开放系统互连参考模式型采用了分层的方法,从概念上讲,这些层可以被看成执 行两类总功能:(1)______的功能,(2)______的功能:由此产生了三种不同的操作环境: (1)_____环境 (2)_____环境(3)_______环境. 12. 在下列每一特征前面的空白处标出该特征所描述的是局域网(LAN)还是广域网络系统(WAN) _____通常为一个单位所拥有 _____限制条件是传输道的速率 _____跨越无限的距离 _____通常使用广播技术来替代转发的路由选择 13. 在下列每一个OSI层的名称前面标下一个正确的字母的序号.使得每一个名称与你认 为最恰当的描述相匹配。 _____应用层_____表示层______会话层_____传输层______网络层_____数据链路层_____物理层。 a.指定在网络上沿着网络链路在相邻结点之间移动数据的技术 b.在通信应用进程之间组织和构造交互作用 c.提供分布式处理和访问 d.在由许多开放系统构成的环境中允许在网络实体之间进行通信 e.将系统连接到物理通信介质
过程控制工程课后习题参考答案-前三章
过程控制工程 第一章单回路控制系统 1.1 何谓控制通道？何谓干扰通道？它们的特性对控制系统质量有什么影响？ 控制通道——是指操纵变量与被控变量之间的信号联系； 干扰通道——是指干扰作用与被控变量之间的信号联系。 （1）控制通道特性对系统控制质量的影响：（从K、T、τ三方面） 控制通道静态放大倍数越大，系统灵敏度越高，余差越小。但随着静态放大倍数的增大，系统的稳定性变差。 控制通道时间常数越大，经过的容量数越多，系统的工作频率越低，控制越不及时，过渡过程时间越长，系统的质量越低，但也不是越小越好，太小会使系统的稳定性下降，因此应该适当小一些。 控制通道纯滞后的存在不仅使系统控制不及时，使动态偏差增大，而且还还会使系统的稳定性降低。 （2）干扰通道特性对系统控制质量的影响：
（从K、T、τ三方面） 干扰通道放大倍数越大，系统的余差也越大，即控制质量越差。 干扰通道时间常数越大，阶数越高，或者说干扰进入系统的位置越远离被控变量测量点而靠近控制阀，干扰对被控变量的影响越小，系统的质量则越高。 干扰通道有无纯滞后对质量无影响，不同的只是干扰对被控变量的影响向后推迟一个 。 纯滞后时间τ 1.2 如何选择操纵变量？ 1）考虑工艺的合理性和可实现性； 2）控制通道静态放大倍数大于干扰通道静态放大倍数； 3）控制通道时间常数应适当小一些为好，但不易过小，一般要求小于干扰通道 时间常数。干扰动通道时间常数越大 越好，阶数越高越好。 4）控制通道纯滞后越小越好。 1.3 控制器的比例度δ变化对控制系统的控制精度有何影响？对控制系统的动态质量有何影响？ 比例度δ越小，系统灵敏度越高，余差越小。
填空 1 前馈控制一般有四种结构形式，分别为：（ ），（ ）， （ ），（ ）。 2 工业上PID 控制器一般可以分为四类，分别为：（ ），（ ），（ ），（ ）。 （1） Smith 预估补偿控制对给定值的跟随效果比对干扰量的抑制效果要好（ ） (2) 在PID 控制中，若系统震荡剧烈，则应加大积分信号（ ） （3） 在PID 控制中，为了提高系统的响应速度，则应加大比例信号（ ） （4） 在控制系统中，控制通道时间常数的大小反映了控制作用的强弱（ ） （5） 增量型PID 算式仅仅是计算方法上的改进，并没有改变位置型PID 算式的本质（ ） （6） 串级控制系统的主回路可以看成是一个定值控制系统（ ） （7） 在模糊控制中，隶属度函数值一般不会大于1 （ ） （8） 在解耦控制中，若Λ矩阵的元素λ越接近1，表示相关通道受耦合的影响越小（ ） （9） 在选择性控制中，总有一个控制器（调节器）处于开环状态 （ ） (10) 分程控制本质上是一个单回路控制系统 （ ） (10) 均匀控制结构上与单回路控制系统完全相同 （ ） （11）自衡的非振荡过程传递函数一般可写为：s e Ts s K s G τ-+= ) 1()(( ) （12）不论前馈还是反馈控制系统扰动滞后f τ都不会影响控制系统的品质( ) （13）任何串级控制系统副对象的动态滞后总是比整个对象的动态滞后大( ) （14）前馈控制系统属于开环控制系统 ( ) （15）在解耦控制中，相对增益λ为负值，表示严重关联 ( ) （16）实验室控制AE2000A 的控制方式中没有计算机控制( ) （17）在实验室DCS 中，JX-300的所有卡件均为热插拔卡件 ( ) （18）鲁棒控制是基于含有不确定性的非精确数学模型来设计系统控制器。 ( ) （19）鲁棒控制中，小增益定理给出了多变量系统稳定的充要条件( ) （20）微分作用在高频下有大的振幅比，所以存在高频噪声的地方可以采用微分（ ） (21) 均匀控制的控制器参数整定目标和方法与单回路控制系统完全相同 （ ） (22) 在PID 控制中，若系统的超调量过大，则可以通过减小比例系数的大小修正（ ） （23） 在PID 控制中，通过加入积分控制实现系统的无静差控制（ ） （24） 在控制系统中，控制通道时间常数的大小反映了控制作用的强弱（ ） （25） 在控制系统中，扰动通道滞后时间常数的大小反映了扰动作用的强弱（ ） （26） 串级控制系统的副回路可以看成是一个定值控制系统（ ） （27） Smith 预估补偿控制效果的好坏依赖于系统的数学模型的精度（ ） （28）内模控制本质上时一种特殊的Smith 预估补偿控制（ ）
第1章概述 一、填空题 1、网络协议的三个要素是（）、（）和（）。 2、相对于OSI/ISO 七层网络结构参考模型，TCP/IP协议没有定义（）和（）。 3、衡量网络性能的两个主要指标为（）和（）。 4、TCP/IP 模型分为四层，它们是( )、( )、( )、( )。 5、计算机网络的体系结构模型中，最有影响的有( )和( )。 6、计算机网络按距离划分可以分为( )，局域网和( )和个人区域网。 7、在分层结构中，从第一层到第三层数据传送的单位分别是( )、( )、( )。 8、OSI体系结构的可分为物理层、( )、( )、( )、会话层、 ( )、和应用层。 9、计算机网络采用( )交换技术，而传统电话网络则采用( )交换技术。 10、在网络上进行通信的双方必须遵守事先约定好的规则，这个规则称为( )。 11、利用电话拨号连接Internet过程中所不可缺少的一个非常重要的硬件设备是( ) 。 12、报文从网络的一端传送到另一端所需的时间叫时延，网络中时延主要由传播时延、( )、( )和（）。 13、在OSI的不同层次中，所传输的数据形式是不同的，物理层所传的数据单位是（）数据链路层的数据单位是（）、网络层的数据单位是（）、运输层传输的数据单位是（）。 14、国际标准化组织ISO提出的“开放系统互连参考模型(OSI)”有（）层。 15、按交换方式来分类,计算机网络可分为（）、（）和（）。 16、按照覆盖的地理范围，计算机网络可以分为（）、（）和（）。 17、建立计算机网络的主要目的是：（）。 18、所谓的“三网”指（）、（）和（）。 19、计算机网络向用户提供的最重要的功能是（）和（）。 20、Internet的前身是（）。 21、因特网的拓扑结构从工作方式看可以划分为（）和（）两大块。 22、网络边缘的通信方式通常分为（）和（）两大类。 二、单选题 1、不属于网络协议的组成要素应是哪一种：（） A、语义 B、语法 C、同步 D、词汇 2、数据从上到下封装的格式为：（） A、比特分组帧段数据 B、数据段分组帧比特 C、比特帧分组段数据 D、数据分组段帧比特 3、网络协议主要要素为（）。 A、数据格式、编码、信号电平 B、数据格式、控制信息、速度匹配 C、语法、语义、同步 D、编码、控制信息、同步 4、Intranet技术主要由一系列的组件和技术构成，Intranet的网络协议核心是（）。 A、ISP/SPX B、PPP C、TCP/IP D、SLIP 5、通过电话网实现数据交换，采用的是：（）。 A、电路交换 B、报文交换 C、数据报业务服务 D、虚电路业务服务 6、OSI代表（）。 A、Organization for Standards Institute B、Organization for Internet Standards C、Open Standards Institute D、Open Systems Interconnection
过程控制系统试卷C卷 一、填空题（每空1.5分）（本题33分） 1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。 2、过程控制系统由工程仪表和被控过程两部分组成。 3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。 4、气动执行结构主要有薄膜式和活塞式两大类。 5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。 6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。 7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。 8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭 环比值控制和变比值控制三种。 9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长 期存在偏差。 二、名词解释题（每小题5分）（本题15分） 1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。 2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。 3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。 三、简答题（每小题8分）（本题32分） 1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？ 答：PID是比例-积分-微分的简称。其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。 2、前馈与反馈的区别有哪些？ 答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
第七章过程控制控制系统习题及答案 一、填空 1. 单回路控制系统由传感器、调节器、执行器和被控对象组成。 2. 一个包含伺服放大器的电动调节阀，实际上是一个以调节器送来的信号为给定值、阀门位置信号为被控参数的单回路控制系统，该系统所采用的调节规律是位式调节规律。 3. 单回路控制器常见的五种控制规律是位式控制规律、比例控制规律、比例积分控制规律、比例微分控制规律及比例积分微分控制规律。 4. 当对象调节通道和测量元件的时间常数T 0较大，纯滞后τ很小，即τ/ T 很 小时，应用微分作用可以获得相当良好的效果。 5. 当对象调节通道时间常数T 较小，系统负荷变化较大时，为了消除干扰引起的余差，除了比例作用外还应采用积分作用。 6. 串级控制系统有两个控制回路。 7. 串级控制系统的内回路是一个随动控制系统，其给定值为外回路中的主调节器输出。 8. 串级控制系统主要用于控制通道时间常数太大的被控系统。 9. 串级控制系统副调节器一般选择比例调节规律，最好不采用积分调节作用，他会牺牲副回路的快速性，彻底消除偏差也不是副回路的职责，微分调节作用也是不能采用的，否则一旦主调节器的输出稍有变化就会引起执行机构的大幅度动作，加大其磨损。 10. 串级控制系统的主调节器最好包含积分控制作用，以保证干扰被彻底克服。 11. 某个干扰能否用前馈控制系统来克服的前提条件是该干扰信号可测量。 12. 单纯的前馈控制系统能实现良好控制效果的前提是能获得相应干扰通道精确的数学模型。 二、选择 1. 串级控制系统的副回路一般采用的调节规律是（A）。 （A）比例调节规律（B）比例积分微分（C）比例微分（D）比例积分2. 对串级控制系统副回路的要求是（B）。 （A）消除稳态误差（B）快速克服主要干扰（C）消除所有干扰（D）消除主干扰3. 单回路控制系统由（A）组成。 （A）控制器、执行器、变送器和被控对象（B）控制器、执行器和变送器（C）输入、反馈、控制器和执行器（D）PID调节器、变送器和电动调节阀 三、判断 1. 串级控制系统有内外两个控制回路，主副两个调节器、两个执行器和两个被控对象。（×） 只有一个执行器，一个被控对象被分为了主对象和副对象。 2. 采用一步整定法对串级控制系统进行参数整定是考虑到对副变量控制的要求不高，允许它在一定范围内变化这一前提，根据经验先将副调节器一次放好，不再变动，然后按一般单回路控制系统的整定方法直接整定主调节器参数。（√） 3. 由于串级控制系统副回路具有快速性的特点，所以应将所有干扰包含在副回路中，以使干扰被快速克服。（×） 如果要将副回路包含所有的干扰，则副回路必然变得冗长而失去其快速性的优点，违背了串级控制系统设计的原则。 4. 串级控制系统中，副回路的控制目的就是稳定副变量。（×）
一、填空题 1.被控过程的数学模型，是指过程在各个输入量作用下，其相应输出量变化函数关系的数学表达式。 2.过程的数学模型有两种，非参数模型和参数模型。 3.过程控制系统通常是指工业生产过程中自动控制系统的被控量 是、、、 、和等这样的一些过程变量的系统。 4.表示过程控制系统控制关系的方框图，两个框之间的带箭头连线表 示，但是不表示。 5.一种测量体与被测介质接触，测量体将被测参数成比例转换成另一种便于计量的物理量，再用仪表加以显示，通常把前一种过程叫做，所用的仪表称 为，后面的计量显示仪表称为。 6.在热电偶测温回路中接入第三种导体时，只要接入第三种导体的两个接点温度相同，回路中总电动势值。 7.DDZ-III型变送器是一种将被测的各种参数变换成的仪表。 8.正作用执行机构是指。 反作用执行结构是指。 9.流通能力定义为。 10.执行器的流量特性是指与的关系。 11.接触式测温时，应保证测温仪表与被测介质，要求仪表与介质成状态，至少是，切勿与介质成安装。 12.干扰通道存在纯时间滞后，理论上（影响/不影响）控制质量。 13.扰动通道离被控参数越近，则对被控过程影响。 14.正作用调节器的测量值增加时，调节器的输出亦，其静态放大倍数取。 反作用调节器的测量值增加时，调节器的输出，其静态放大倍数取。 15.气开式调节阀，其静态放大倍数取，气关式调节阀，其静态放大倍数取。 16.常见复杂控制系统有、、、 和等。 17.串级控制系统与单回路控制系统的区别是其在结构上多了一个，形成了两 个。 18.一般认为纯滞后时间τ与过程时间常数T之比大于0.3，则称该过程为。 19.凡是两个或多个参数自动维持一定比值关系的过程控制系统，统称为。20．分程控制系统从控制的平滑性来考虑，调节阀应尽量选用调节阀，可采用法来控制调节阀开度。 21．选择性控制系统的特点是采用了。它可以接在两个和多个调节器的输出端，对进行选择，也可以接在几个变送器的输出端，对 进行选择。 22．常见DDZ-III型温度变送器有温度变送器、温度变送器、温度变送器。 23．绝对误差是指。 24．典型的过程控制系统由、、、和等环节构成。 25．按过程控制系统结构特点来分类可分为、、。26．按过程控制系统给定值来分类可分为、、。27．被控过程输入量与输出量的信号联系称为。控制作用与被控量之间的信号通道联系称为。 28．当阶跃扰动发生后，被控过程能达到新的平衡，该过程称为过程，如果不能达到新的平衡，则称该过程为过程。 29．研究建模过程的目的主要有、、
计算机网络技术考试题库带答案（后面有答案） 第1章计算机网络的基本概念 一、选择题： 1、计算机网络是计算机技术和通信技术相结合的产物，这种结合开始于( )。 A.20世纪50年代 B.20世纪60年代初期 C.20世纪60年代中期 D.20世纪70年代 2、第二代计算机网络的主要特点是( )。 A.计算机-计算机网络 B.以单机为中心的联机系统 C.国际网络体系结构标准化 D.各计算机制造厂商网络结构标准化 3、计算机网络中可以共享的资源包括( )。 A.硬件、软件、数据 B.主机、外设、软件 C.硬件、程序、数据 D.主机、程序、数据 4、计算机网络在逻辑上可以分为( )。 A.通信子网与共享子网 B.通信子网与资源子网 C.主从网络与对等网络 D.数据网络与多媒体网络 5、一座大楼内的一个计算机网络系统，属于( )。 A. PAN https://www.doczj.com/doc/566858795.html,N C.MAN D. WAN 6、下列网络中，传输速度最慢的是( )。 A.局域网 B.城域网 C.广域网 D.三者速率差不多 9、局域网具有的几种典型的拓扑结构中，一般不含( )。 A. 星型 B. 环型 C.总线型 D.全连接网型 10、若网络形状是由站点和连接站点的链路组成的一个闭合环,则称这种拓扑结构为( )。 A.星形拓扑 B.总线拓扑 C.环形拓扑 D.树形拓扑 11、在计算机网络中，所有的计算机均连接到一条通信传输线路上，在线路两端连有防止信号反射的装置。这种连接结构被称为( )。 A.总线结构 B.环型结构 C.星型结构 D.网状结构 12、在下列网络拓扑结构中，中心节点的故障可能造成全网瘫痪的是( )。 A.星型拓扑结构 B.环型拓扑结构 C.树型拓扑结构 D.网状拓扑结构 13、下列属于星型拓扑的优点的是( )。 A.易于扩展 B.电缆长度短 C.不需接线盒 D.容错性高 二、填空题： 2、计算机网络的功能有数据通信、（）、实现分布式的信息处理和提高计算机系统的可靠性和可用性。 3、计算机网络是由负责信息处理并向全网提供可用资源的（）和负责信息传输的通信子网组成。 4、按照覆盖范围的地理范围，计算机网络可以分为（）、（）、（）。 5、按照传输介质分类，计算机网络可以分为（）、（）。

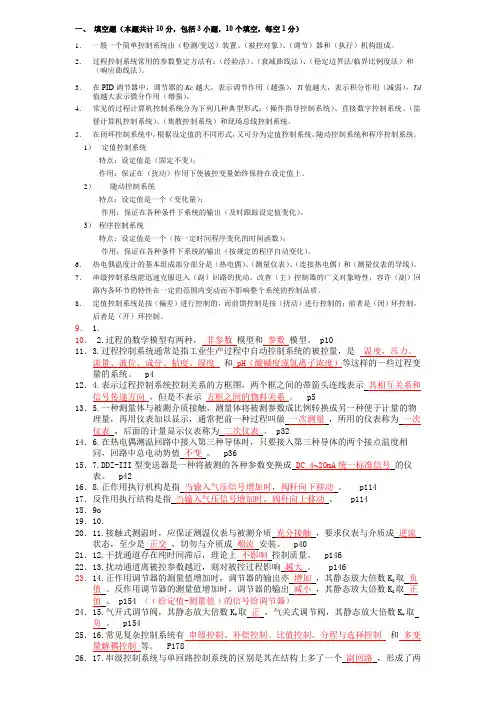

过程控制期末试题库 （适用于沈阳建筑大学自动化专业期末考试） 一、填空题（本题共计10分，包括3小题，10个填空，每空1分） 1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。 2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。 3．在PID调节器中，调节器的Kc越大，表示调节作用（越强），Ti值越大，表示积分作用（减弱），Td值越大表示微分作用（增强）。 4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。 5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。 1）定值控制系统 特点：设定值是（固定不变）； 作用：保证在（扰动）作用下使被控变量始终保持在设定值上。 2）随动控制系统 特点：设定值是一个（变化量）； 作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。 3）程序控制系统 特点：设定值是一个（按一定时间程序变化的时间函数）； 作用：保证在各种条件下系统的输出（按规定的程序自动变化）。 6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。 7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系 统的控制品质。 8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。 二、选择题（本题共计10分，包括5小题，每题2分） 1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:
《过程控制工程》期末复习题 一、（每空1分）填空题： 1、对于一个比例积分微分（PID）控制器来说，积分时间越小则积分作用越；微分时间越小，则微分作用越。 2、三种常用的均匀控制方案包括、、。 3、常规PID控制器中的P指作用、I指作用、 D指作用。 4、用于输送流体和提高流体压头的机械设备统称为流体输送设备，其中输送液体并提高其压头的机械称为，而输送气体并提高其压头的机械称为。 5、工程上常用的几种整定PID控制器参数的方法是、、、 。 6、请举出我们曾经学过的三种复杂控制系统：、、。 7、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、 、四种。 8、调节阀的固有流量特性主要有、、、 四种。 9、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、 、四种。 10、单回路控制系统一般由、、、四个环节组成 11、常见的传热设备有、、等。 12、要消除系统的稳态误差，通常选用控制器。 13、用来评价控制系统性能优劣的阶跃响应曲线性能指标分别是、、、振荡频率和回复时间等。 14、工程上进行PID控制器参数整定时，随动系统的控制品质要求衰减比为，定值系统中控制品质要求衰减比为。 15、常见的传热设备有、、等。 16、精馏装置一般由、、、等设备组成。精馏塔产品质量指标选择有直接产品质量指标和两类。
二、选择题（10分，每小题2分） 1、成分、温度调节系统的调节规律，通常选用（）。 A. PI B. PD C. PID 2、自动控制系统中控制器正、反作用的确定是根据（）。 A．实现闭环回路的正反馈。 B．实现闭环回路的负反馈。 C．系统放大倍数恰到好处 D．生产的安全性。 3、单纯的前馈调节是一种能对（）进行补偿的调节系统。 A．测量与给定之间的偏差 B．被调量的变化 C．干扰量的变化 4、分程控制系统常要加装（）来达到分程的目的。 A．调节器 B.变送器 C.阀门定位器 5、在某一分离异丁烷与正丁烷的精馏塔中，微小的压力波动也会影响温度的变化，同时压力波动引起的各板上温度变化的方向是一致的，此时应选择（）作为间接质量指标进行控制。 A．灵敏板温度 B.温差 C.双温差 6、如果甲乙两个广义调节对象的动态特性完全相同（如均为二阶对象），甲采用PI作用调节器，乙采用P作用调节器。当比例带的数值完全相同时，甲，乙两系统的振荡程度相比 A. 甲系统振荡程度比乙系统剧烈。 B. 乙系统振荡程度比甲系统剧烈。 C. 甲、乙两系统的振荡程度相同。 7、定值控制系统是（）环调节，单纯的前馈控制系统是（）环调节。 A．开，闭 B．闭，开 C．开，开 D．闭，闭
