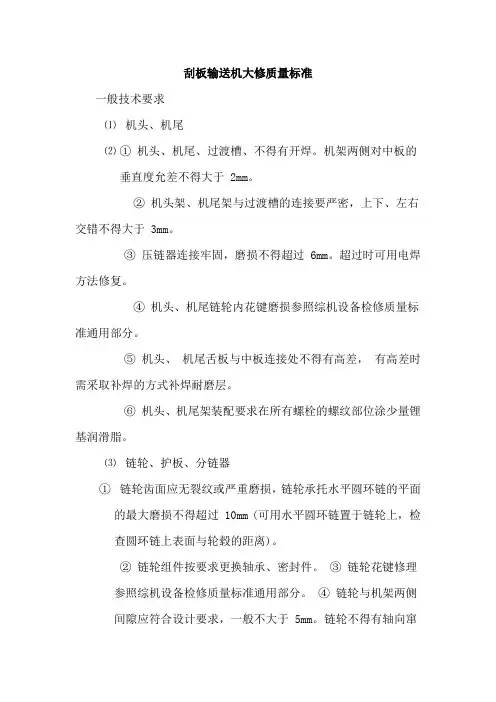

刮板输送机大修质量标准
1.范围
本标准规定了刮板输送机（机械及整机部分）检修的质量指标和试验方法。
本标准适用于煤矿井下用前后部刮板输送机检修质量的控制和评定。
2.规范性引用文件GB324-88 焊缝符号表示法
GB/T983-1995 不锈钢焊条
GB98/984-85 堆焊焊条
GB98/5117-1995 碳钢焊条
B/Z286-87 二氧化碳气体保护焊工艺规程
MT/T101-93 刮板输送机用减速器检验规范
（87）煤生字第144号煤矿机电设备检修质量标准
ＧＢ10596.2-89 埋刮板输送机技术条件
ＪＢ2759
3.一般技术要求
⑴机头、机尾
①机头、机尾、过渡槽、不得有开焊。机架两侧对中板的垂直度允差不得大于2mm
②机头架、机尾架与过渡槽的连接要严密，上下、左右交错不得大于3mm。
③压链器连接牢固，磨损不得超过6mm。超过时可用电焊方法修复。
④机头、机尾链轮内花键磨损参照综机设备检修质量标准通用部分。
⑤机头、机尾舌板与中板连接处不得有高差，有高差时需采取补焊的方式补焊耐磨层。
⑥机头、机尾架装配要求在所有螺栓的螺纹部位涂少量锂基润滑脂。
⑵链轮、护板、分链器
①链轮齿面应无裂纹或严重磨损，链轮承托水平圆环链的平面的最大磨损不得超过10mm ( 可用水平圆环链置于链轮上，检查圆环链上表面与轮毂的距离)。
②链轮组件按要求更换轴承、密封件。
③链轮花键修理参照综机设备检修质量标准通用部分。
④链轮与机架两侧间隙应符合设计要求，一般不大于5mm。链轮不得有轴向窜动。
⑤护板、分链器无变形，运转时无卡碰现象。抱轴板不得有裂纹，最大磨损不得超过原度的20%。
⑥链轮运转灵活、无卡阻；润滑无泄漏。
⑶中部槽
①中板厚度不得小于原板厚度的2/3。底板厚度不得低于原板厚度的2/3。
②齿条固定板厚度的磨损不得超过其原厚度的1/4。齿轨磨损需用耐磨焊条进行补焊，并打磨平整，齿轨链无卡阻现象。槽帮上下边缘宽度磨损不得大于5mm。
③开天窗中部槽：中板搭接板磨损不得超过原厚度的30% ；
④中部槽中板变形不得大于4mm；中板焊缝不得磨透；如露焊缝，应重焊。
⑤中部槽搭接部分不得有卷边。中部槽与过渡槽的连接，上下错口不得超过4mm。
⑥溜槽连接头不得开焊、断裂。连接孔磨损不大于原设计的10%。连接端头：断损1/2以上不得使用；
⑦拉移耳板变形量不得超过20mm；
⑧中部槽间的水平方向与垂直方向错口量不得大于3mm。
⑨中部槽拉移装置：拉移座销孔不得有煤泥、堵孔现象。
⑷齿条
①齿条与固定板的间隙大于2mm必须拆卸修复。
②齿条齿型不得有肿头；齿条固定销不得有开焊现象。
③齿条变形量不得大于3mm。
⑸齿轨①齿轨工作面磨损量不得大于3mm
。②齿轨不得出现变形、裂纹。
③齿轨焊缝处不得出现开焊现象。
⑹刮板链、牵引链
①刮板的磨损极限：刮板的正面磨损厚度不得大于5mm ；刮板长度磨损不得大于15mm 。
②圆环链伸长变形量不得超过设计长度2%。链环直径磨损量不得大于1～2mm。
③修复、组装旧链条时，应把磨损程度相同的链条组装在一起，以保证链条的长度一致。
④链段之间用连接环连接，连接环的双头螺栓两端均不得露出连接环。
⑺电缆槽
①电缆槽不得有开焊。
②电缆槽变形量不得超过原槽宽的±5%；局部不出现棱角和弯曲。
③导向管沿轴向弯曲变形不得大于4mm，磨损不得大于原导向管直径的20%。
④铲煤板侧（滑道）无开焊和明显变形，刃口无卷边。
⑻挡煤板
①各种挡煤板无开焊，无明显变形。
⑼推移部
①推移横梁及推移座无变形、开焊现象。
②配齐联接销。
⑽机尾护罩
①机尾护罩无裂纹，无变形，连接牢靠。
⑾传动部
①减速器箱体拆卸后，空箱体须按要求合箱，检测各孔磨损情况，若有超差须作刷镀
处理（具体要求见图纸配合要求）。
②减速箱冷却器须经耐压试验合格后方可安装，试验要求打压4.5MP，耐压20分钟，不得有泄漏。
③箱体外冷却器接头配备齐全。
④减速器其它修理参照综机设备检修质量标准通用部分。
⑤铭牌、标牌配齐。
⑿整机拉拢试车
①运行前，先进行盘车（或点动），不少于三个全过程。当一切正常后方可进行空载
运行。空载运行在额定速度下不少于2h. ②运行时刮板链不得出现卡链、跳连现象。
③刮板链条运行应平稳，速度偏差在额定速度的左右5％范围内，不得有跑偏和异常
尖叫声出现。④尾部张紧装置调节应灵活。
⑤主机轴承温升不大于40℃
⒀包装、运输及储存
①输送机零部件的包装加固、防雨、防潮等要求应符合ＪＢ2759的规定。
②输送机应按类清理，妥善保管，不得在潮湿的地方堆放。
③传动部应与机头（尾）架分开运输，吊装时避免磕碰，漆面损坏的应补漆。
一、刮板输送机主要部件大修工艺
1.机头或者机尾大修工艺
目图示
大修工艺内容
机头或者机尾大修工艺．
理：将架体各部位的煤泥、杂物、油污锈斑等清洗干
净。2．拆卸检验：
⑴检查下列几个部位的磨损情况①中板②压链块①舌板④拔链器。若磨损量低于
30％，可进行堆焊修理。
⑵整体检查架体的变形情况有无裂纹。
3．修理：
⑴用耐磨焊条对各磨损部位堆焊并磨平至图纸要求的尺寸。
⑵用压力机对变形部位整形至图纸要求的尺寸，对有裂纹的地方先用电弧焊打坡口，再用不锈钢焊条焊满，磨平至图纸要求的尺寸。
⑶去除毛剌、飞边，有凹坑的地方用焊条堆满，再用磨光机打平，用半圆锥和刮刀修复链轮座孔，达到图纸要求的粗糙度。
4组装调试：
按图纸要求组装舌板拨链器。更换失效的螺栓。用链轮配试拔链器的圆弧面，确保没有卡阻。保证机头架与减速箱凸连接台的对接。
1．涂饰刷两遍防锈漆，两遍面漆。
2.链轮大修工艺
项目图示大修工艺内容
链轮大修工艺
1.清理将链轮上的煤泥、杂物、油污等清洗干净。
2.拆卸检验
⑴按顺序拆卸链轮
(2)检验下列几个部位的磨损情况。
①螺母套②轴承座③边滚套④链轮片⑤花键轴若磨损量不小于30%
，可以进行堆焊或刷镀修复。
3.修理
: ⑴将拆下来的各零部件用橡胶水或煤油清洗。
⑵对零部件的磨损部位采用耐磨焊条进行堆焊，然后用磨光机磨平。
⑶更换全部油封和浮封环，对各部位轴承进行检测，更换失效的轴承。
⑷检测各轴承孔，对超差的进行修复。
⑸整体检查去毛刺、飞边。
4.组装调试
⑴按拆卸相反方向进行组装，按标准加油，用手转动灵活盘动轴承座。
⑵链轮装到机头(尾)架上并装好挡块后，盘动轮齿，链轮转动时与拔链器和机头
(尾)架不能有憋卡，注油管路按要求与油箱连好。
5.涂饰
: 涂饰刷两遍防锈漆，两遍2.
电缆槽修理工艺内容
项目图示修理工艺内容
电缆槽
1.
清理将电缆槽上的煤泥、杂物，油污、锈斑等清洗干净
.
2.拆卸检验检查导向管、立板、电缆钩及电缆箱的变形情况。
3.修理
①用100t压力机整形立板
②更换损坏的导向管。
③更换损坏的电缆钩，修复电缆箱。4.组装调试保证电缆槽立板之间平滑对接。
5.涂饰刷两遍防锈漆、两遍面漆 V
4.中部槽
项目图示
大修工艺内容：中部槽1.清理: 将中部槽的煤泥、杂物、油污、锈斑等清洗干
净。2.拆卸检验；
⑴检查下列部位的磨损情况
:①中板②强力轨架③底封板④推移耳孔⑤槽帮钢，若磨损量低于
30%可进行堆焊修复。⑵检查中板、底封板和推移耳的变形情况，检查各部
件的焊缝有无开裂推移耳板和强力轨架有无裂纹。3.
修理: ⑴对中板和底封板链道及糟邦钢选用耐磨焊条堆焊。⑵强力轨架链道用耐磨焊条堆焊，用磨光机打平，检验是否达到图纸要求和尺寸。
⑶推移耳孔用耐磨焊条堆焊，用风动；砂轮磨圆至图纸要求尺寸。
⑷底封下凸变形，可用400吨立式压力机整形，整形后，检查底封板周边的焊缝；有开裂的地方要先用电弧棒清根，再重新焊接至要求的焊缝高度
. ⑸推移耳板变形不太严重的，可300 吨卧式压力机整形，整至图纸要求的尺寸后，要严格检查椎移耳板周边的焊缝，有开焊的地方，要先用电弧棒清根，再重新焊接至要求的焊缝高度若推移耳板严重灾形损坏，要采用更换耳板的方法进行修复，耳板的两孔要保证同轴度，周边的焊缝要保证焊接质量和焊缝高度。
⑹整体检查去除毛刺、飞边
4.组装调试：每节中板糟的中板、底封板凸凹连接头要确保平滑连接。
5.涂饰：刷一遍防锈漆，刷两遍面漆。
四、刮板输送机大修工装及实验设备
⑴刮板输送机减速箱加载试验台
⑵400吨、300吨、100吨压力机
⑶油缸拆装机⑷二氧化碳气体保护焊机
⑸ BALTCMILLT130CTC数控镗铣加工中心
⑹MJ—760X250CN数控车床

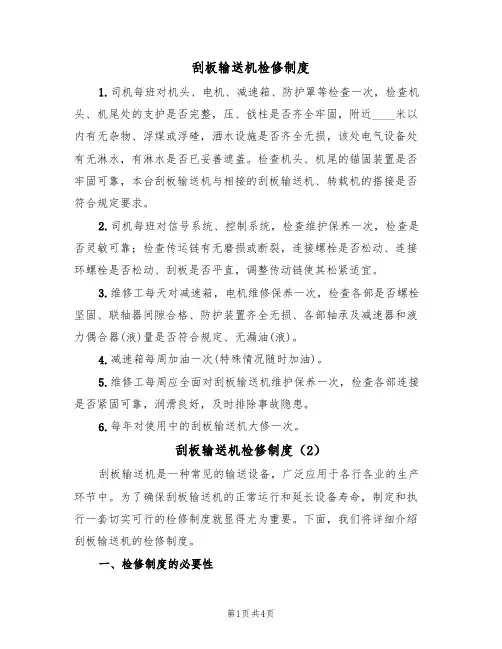

The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 刮板输送机维修工操作规程(新 编版)
刮板输送机维修工操作规程(新编版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、检查机头、机尾传动装置及各部螺栓是否齐全、紧固，机头(尾)架与固定槽之连接是否良好，螺栓是否齐全紧固。 2、机头、机尾之小架子、拨链器、舌板、压块等安装牢固、无变形。 3、检查输送机刮板链之链条长度适宜，链条松驰量不允许超过两个链环之长度。 4、检查挡煤板、铲煤板是否与溜槽连接牢固，无变形、损坏，中部槽有无损坏。 5、检查刮扳、连接环是否损坏，连接螺栓无松动，刮板不准弯曲，不准短缺。 6、检查减速器、盲轴、链轮之油量油质。 7、检查电机风叶、传动对轮、梅花垫有无损坏。 8、开机试运转，各传动部无振动，电机减速器声音、温度正常良好，链轮运转平稳，无卡链、跳链现象。
9、运输机机头与转载机、机尾搭接良好，高度不小于300mm。 10、电缆无损坏、扭曲。 11、人员检修时，必须对运输机开关停电，并设警戒牌。 12、工作面机道有人工作时，不准开溜子。 XX设计有限公司 Your Name Design Co., Ltd.
40T刮板输送机完好标准及常见故障的预防措施 针对近期各队组对刮板输送机管理不重视、现场运行标准差、检修维护不到位，造成各类事故频发影响正常生产秩序。各队组必须对刮板输送机加强维护、坚持预防性检修，使其不出或少出故障，解决刮板输送机在使用、维修过程中常见的问题，发挥设备的效能。 一、安装、维护、使用、故障处置的基本要求： （1）参加安装、运转、维护与故障处理的工作人员应熟悉刮板输送机的结构、动作原理和相应的注意事项。 （2）在输送机正式投入运行之前，必须对机头、机尾、机身主要部件进行细致检查。确保铺设质量、确保所有部件符合要求，刮板大链必须松紧合适，避免掉链、卡链、跳链、断链；确保溜槽中无任何可能阻碍运行的异物存在，所有挡、护板均已到位且安全可靠；并检查所有启动、控制及通信设备，确保其技术状态正常、良好。 （3）维护工作人员应做好定期巡回检查和定期检修保养两项工作。维护的目的是及时处理设备运行中出现的不正常的状态，确保设备的正常运行。它包括更换一些易损件，调整紧固和润滑注油等，使刮板输送机始终保持在完好的状态下运行。它实际上是一种预防设备发生事故、提高运行效率和延长设备的服务寿命的一种重要措施。通过定期巡回检查和定期检修保养将故障处理在发生之前。 （4）操作工必须经过技术培训合格后上岗。开机前应做好检查准备工作。检查巷道内有无障碍物；检查输送机上是否铁器等杂物；检查电缆是否吊挂好；检查机尾撑子是否按要求打设好；开机前必须发出警告信号，当确认无人妨碍正常工作时方可开机。岗位司机要不断巡回检查，发现事故时及时报告和处理，保证设备的正常运行。 （5）刮板输送机在运行中发生故障时，应做到正确判断、迅速处理，把故障的影响缩小到最低限度。 二、岗位司机操作安全注意事项 （1）信号装置齐全可靠，操作信号要正确。 （2）精力集中，不打盹、不睡觉。 （3）随时观察顶板、电缆及周围环境情况。 （4）操作按钮要安设在五小管理牌板上，防止撞、砸等。 （5）遇有大块煤炭或矸石要及时处理，以免堵塞溜煤口引起系统堵塞。 （6）听到停机信号时，要及时停机，只有重新听到开机信号后，方可开机。 （7）无煤时，禁止刮板输送机长时间空转，减少电耗量和溜槽、刮板链的磨损。 （8）经常检查电动机温度是否正常（电机不超800C、轴承不超700C）；经常检查电动机、减速器等各部运转声音是否正常，是否有剧烈振动。 （9）停机后，将磁力起动开关打至零位，并加以闭锁。 （10）启动前要发出信号，先断续点动，隔几秒钟后再正式启动。目的是：①检验刮板输送机运行是正转还是反转；②以断续点动代替警戒信号，警示在输送机上工作、行走的人员；③试验输送机受力情况，有无卡链吃劲的地方。 （11）防止强行带负荷启动，一般情况下都要先启动刮板输送机，然后再装煤。 （12）不能强行启动，如出现输送机连续3次不能启动，必须找出原因并处理后方可再次启动。 （13）无论有无集中控制，都要由外向里沿逆煤流方向依次启动。 （14）在工作面停止出煤以前，应将溜槽中的煤矸输送干净，然后由里向外沿煤流方向依次停止各部输送机转动。 （15）若停机检修，要挂上“有人作业、禁止送电”标示牌，以确保作业人员的安全。检修处理故障时，必须闭锁控制开关，挂上停电牌。 （16）保持输送机传动部件的清洁，不准将机头、机尾的传动部件淤埋在煤堆中。
一、SGZ830/630型前部刮板输送机技术参数及要求： 1、SGZ830/630型前部刮板输送机技术参数 a.输送量------------------------------1200t/h b.设计长度------------------------------200m c.刮板链速------------------------------1.1m/s d.电机 功率------------------------------------2*315kW 冷却方式--------------------------------水冷 额定电压--------------------------------1140V e.减速器： 型号--------------------------------JS-315 传动比：--------------------------------1：33.16 f.刮板链 型式--------------------------------中双链 圆环链规格------------------------------34*126-C 链条中心距------------------------------200mm g.中部槽（约1.5吨） 型式----------------------------------整体铸造无焊接式封底溜槽规格（长×内宽×高）-------------------1500×790×315 中板厚度 -----------------------------40mm 封底板厚度 ----------------------------30mm 中部槽联接方式 ------------------------哑铃销 h.紧链方式-----------------------------液压马达紧链 i.牵引方式---------齿轮-销轨式无链牵引（锻造销轨节距126mm） j.其它-------------------------------双速、端卸 g.电缆槽采用锥销式连接结构 2、具体要求 a、SGZ830/630型前部输送机采用端卸式：双速的传动装置与输送机平行布
整体解决方案系列 刮板输送机常规检修安全 技术措施 （标准、完整、实用、可修改）
编号：FS-QG-41339刮板输送机常规检修安全技术措施Safety technical measures for routine maintenance of scraper conveyor 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 1.检修人员必须持证上岗。 2.检修前，必须先检查作业地点支护、瓦斯、机头锚固等情况，确认安全后方可开始检修。 3.溜子运转过程中，严禁检修。 4.溜子检修时，应先关闭电源，闭锁开关，悬挂停电牌，开关上锁或设专人看护，并按规定悬挂控制按钮。 5.溜子检修前，应将溜子上物料运完。 6.检修过程中，溜子需运转时，必须打开车信号，待收到回复信号，并巡检设备，确认溜子上无人员及运转无异常情况时，方可开机。 7.刮板输送机的液力偶合器必须指定人员负责维护，必须使用符合设计要求的油液或经过正式鉴定的难燃液。易溶合金塞熔化后，必须立即排除故障，然后进行更换，易熔合
金塞必须符合标准，严禁提高熔点或用其它物品代替。 8.检修时，所有不参与直接检修的工作人员，必须远离检修现场，检修人员所有作业应在安全地点进行。 9.检修过程中，如需起吊物件时，应由专人指挥，专人负责起吊，起吊工具必须符合安全规程要求，起吊前，应检查支护情况，清理好安全退路。起吊时应安排专人观察起吊物的安全情况及现场情况，其它人员站于起吊现场5m外安全地点。 10.9.溜子接链或解链时必须用吊链、紧链器、单体柱或其它专用工具，溜子有刹车装置的可以采用点动溜子、刹车配合紧链器的方式点链接链或解链，且不得少于三人操作。 11.在续链、接槽及检修时，要严格执行本工种操作规程。检修要执行《煤矿机电设备检修质量标准》，确保检修质量。 12.检修完毕后，要在安全设施齐全、可靠的条件下试运转，确保无问题后，方可结束检修。 13.检修结束后，必须将控制开关打到零位并闭锁，方可离开现场。 14.续槽时只能在转载机后方进行不能再下方进行，仅
刮板输送机 一、刮板输送机型号含义：□?△◇/◆■ 其中：□→输送机 S ?→刮板 G △→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型 ◇→中部槽内槽内槽宽度代号◆→驱动功率 ■→设计修改序号，以（A）、（B）、（C）、····依次表示 如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kW SGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW 二、刮板输送机参数：（标准长度100m） 刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输 送机。 举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤 炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。 该产品体积小，重量轻，使用维护简单，安全可靠。 基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号 JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min 中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3° 每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2 刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN 连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链 减速器速比 22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6T SGB620/40T刮板输送机技术参数： 出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64 电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条 电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024 液力偶合器型号 YOXD400 中部槽长（mm） 1500 工作液体 22＃汽轮机油高（mm） 180 1、SGW、SGB系列刮板输送机 SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输 煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚
刮板输送机回撤安全技术措施 我队定于xxxx年x月x日回撤xxxx顺槽刮板输送机，为了保证xxxx顺槽刮板输送机回撤工作的安全顺利进行，特编制本安全技术措施，要求参与施工人员认真学习并严格遵照执行。 一、回撤领导小组 组长：xxx 副组长：xxx 设备拆解小组组长：xxx 设备绑扎、运输小组组长：xxx 安全监督检查小组组长（分三个班）：xxx 二、回撤设备清单 序号设备名称规格型号单位数量1刮板输送机xxx台套x 三、回撤准备 1、准备并检修两台5t、一台3t手拉葫芦，保证其构件齐全、保护有效、动作灵敏。 2、准备充足的设备绑扎用的8#铁丝和φ6钢筋。 3、制作4个起吊设备用的钢丝绳绳环，绳环必须用φ18mm的新钢丝绳制作，每个绳环配套4个相应绳径的绳卡牢固拧紧。 4、按照《轨道铺设标准》，全面整修轨道，确保符合标准。 四、井下设备解体安全技术措施 （一）一般机械、电气设备拆解
1、拆除机械、电气设备时先切断电源并闭锁，严格执行停电、验电、放电、打工作接地极，派专人负责停送电并严格执行“工作票”制度，确保人身安全，严禁带电作业。 2、机械设备严格按照其构件结构合理拆解，严禁盲目胡乱拆解。 3、拆除供电线路时，必须从接线柱上拆除，严禁用锯弓直接锯断供电线路，严禁出现野蛮拆除电气设备。 4、所有设备的拆解工作均必须以电钳工为核心的拆解小组开展，其它人员仅进行辅助工作。 5、拆卸后的设备部件必须有序运至各自计划的卸载点，并编号予以标识。各类螺栓、垫圈必须放在专用箱内，以防丢失。 6、精密设备部件外围必须加设保护罩以防损坏。 （二）刮板输送机拆卸 1、刮板输送机解体工作在xx联络巷、xxxx顺槽x号联络巷及xxxx运输顺槽进行。 2、拆除刮板输送机时，应先停电闭锁，然后在机头过渡槽处将刮板上链掐开，机头电机反转点动将所有刮板链吐出，并用人工拉到煤壁侧分段从机巷装车运出。 3、在分解机头前先观察顶板支护情况，在确认顶板支护完好的情况下，在相应拆解部件的上方悬挂起吊环。 4、起吊必须首先保证绳扣牢固可靠，避免绳脱扣，造成意外事故。 5、起吊时选好支点，掌握好起吊的角度，保证各部件的相对稳定性，

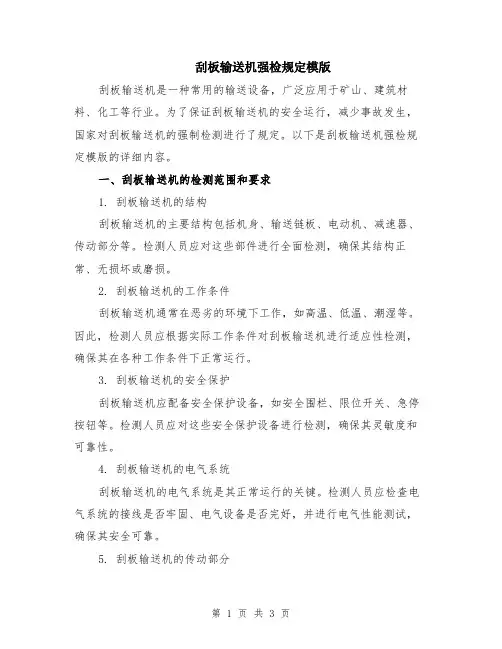

刮板输送机大修方法 一、刮板输送机大修工艺规程 1.目的 保证刮板运输机在修理过程中执行工艺纪律，确保产品质量。 2.适用范围 适用于刮板运输机的修理过程。 3.内容 ⑴设备入厂 ①做好施工前准备工作，技术组提供必要的生产图纸、工艺、技术标准等技术文件。生产班组应熟悉图纸和工艺，并准备好专用工具和工装。 ⑵外部清理 设备在解体前，应进行外部清理?用水冲洗前，应将各裸露结合面用护板挡好，将运输过程中拆除的油、水管接头堵好。冲洗设备时，应自上而下进行。冲洗后进行表面清理并初步除锈。 ⑶解体 ①设备解体时，应严格按照煤炭工业部制订的《煤矿机电修配厂通用技术标准》，煤炭工业部制订的《煤矿机厂安全技术操作规程》，以及设备拆卸工艺步骤进行。 ②拆卸轴承、齿轮等配合体时，原则上不能用锤击打，必须用撬棍、扒子或压力机进行拆除确需用锤击打时，应垫铜棒或木头。 ③对形状、规格相同、但无互换性的传动件，配合件及对接件有定位件应做好标记。 ④拆卸液压元件，油管等部位时，应将接头处堵好，以防赃物进入(泵、马达在未进行试验检查前，不可分解拆卸) 。 ⑤拆知过程中，尽量避免损坏零件，因故需要破坏时，应注意保护邻近零件不可受损。 ⑷零部件清洗 ①对机械传动件，轴承等应在有隔离层的油槽中用喷枪戎毛刷清理。 ②泵、马达应单独进行清洗。 ③箱体精密配合面进行除锈研磨再进行擦洗。 ④框架类和其它部分只进行表面清理和除锈处理。 ⑸检验鉴定 检验和技术鉴定必须按煤炭工业部制订的《煤矿机电设备修理质量标准》进行。 ①检验框架类、变形、开焊、断裂情况。 ②检查滚简类壳体磨损及外径失圆情况。 ③检查连接件和紧固件损坏情况。 ④检查轴承有无滚珠脱落、划伤、麻点、锈蚀及磨损情况。 ⑤检查齿轮有无断齿、裂纹点蚀剥落等现象，并测量磨损情况。 ⑥检查各箱体有无裂纹、破损。 ⑦检查液力偶合器有无渗漏。 ⑧检验合格件、应妥善保管，以防受损及锈蚀。 ⑨鉴定后及时呈报配件、自制件、修复件计划表。 ⑹自制和修复 ①自制和修复，应严格按照图纸，工艺或技术人员所定的要求进行施工，若在施工中

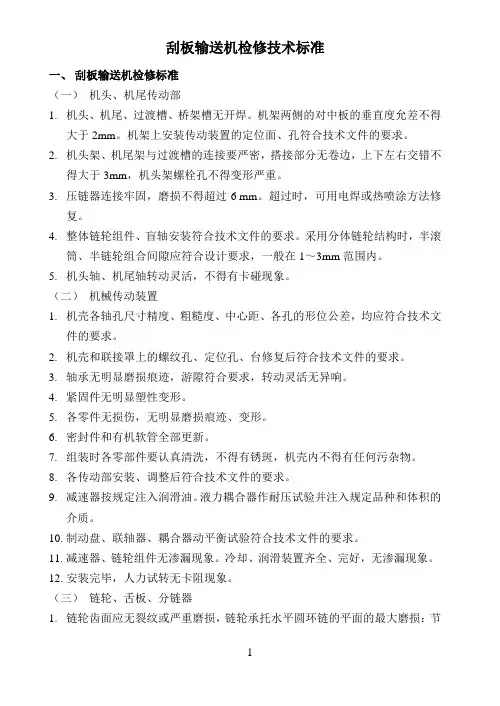

刮板输送（转载）机（不含电气部分）大修工艺 一、刮板输送（转载）机检修工艺作业流程 设备初步解体入厂→预检验收→外部清洗→解体分类→零部件清洗鉴定→零部件分类修理、修复→部件组装→总装→试运转、调整→喷漆防腐→验收出厂。 二、刮板输送（转载）机检修标准 （一）机头、机尾传动部? 1.机头、机尾、过渡槽、桥架槽无开焊。机架两侧的对中板的垂直度允差不得 大于2mm。机架上安装传动装置的定位面、孔符合技术文件的要求。? 2.机头架、机尾架与过渡槽的连接要严密，搭接部分无卷边，上下左右交错不 得大于3mm，机头架螺栓孔不得变形严重。 3.压链器连接牢固，磨损不得超过6?mm。超过时，可用电焊或热喷涂方法修复。 4.整体链轮组件、盲轴安装符合技术文件的要求。采用分体链轮结构时，半滚 筒、半链轮组合间隙应符合设计要求，一般在1～3mm范围内。 5.机头轴、机尾轴转动灵活，不得有卡碰现象。 （二）机械传动装置? 1.机壳各轴孔尺寸精度、粗糙度、中心距、各孔的形位公差，均应符合技术文 件的要求。 2.机壳和联接罩上的螺纹孔、定位孔、台修复后符合技术文件的要求。? 3.轴承无明显磨损痕迹，游隙符合要求，转动灵活无异响。? 4.紧固件无明显塑性变形。? 5.各零件无损伤，无明显磨损痕迹、变形。? 6.密封件和有机软管全部更新。? 7.组装时各零部件要认真清洗，不得有锈斑，机壳内不得有任何污杂物。? 8.各传动部安装、调整后符合技术文件的要求。? 9.减速器按规定注入润滑油。液力耦合器作耐压试验并注入规定品种和体积的 介质。? 10.制动盘、联轴器、耦合器动平衡试验符合技术文件的要求。? 11.减速器、链轮组件无渗漏现象。冷却、润滑装置齐全、完好，无渗漏现象。? 12.安装完毕，人力试转无卡阻现象。?
刮板输送机技术规格书 ****************** 2014年10月
目录 1. 总则 2. 概述 3. 技术规范 4. 供货范围 5. 检验和性能验收试验 6. 油漆、标志、包装与运输 7. 调试及技术服务
1．总则 1.1 本技术规格书要求提出了本项目边双链刮板输送机的基本参数和附件的图纸要求，投标方应根据此要求负责对投标刮板输送机进行结构详细设计、制造、运输、指导安装和指导调试等。交货地点为工程现场，技术资料交接地点为现场或招标方指定的地方。 1.2 本技术规格书提出的是最低限度的要求，并未对一切技术细节做出规定，也 未充分引述有关规范和条文。投标方保证提供符合本技术规范书的相关的国际、 国内工业标准的优质产品及相关服务。 1.3 投标方必须执行本技术规格书所列标准（但不仅限于此）。投标方在设备详细设计、制造、运输和指导安装过程中所涉及的各项规程，规范和标准必须遵循现行最新版标准。本技术规范所引用的标准若与投标方所执行的标准发生矛盾时，应按较高标准执行。 1.4 合同签订后，招标方保留对本技术规范提出补充要求和修改的权力，具体项目和条款由买、卖双方商定，投标方应予以配合。 1.5 投标方所提供的产品（含外购件）必须是满足要求的全新产品。 1.6 投标方所提供的产品（含外购件）应技术先进、价格合理，出厂前应根据行业相关标准规范进行检验，检验合格后方可出厂，并需随时提供相关检验报告。 1.7 投标方必须按要求及时提供产品的各种技术文件以满足工程设计要
求。 1.8 招标方不承担有关设备专利的一切费用和责任。 1.9 投标方提供的产品必须满足本规格书对性能保证的要求，并提供良好的技术指导服务，包含现场指导安装、指导调试、及后期的售后服务。1.10 投标方应保证在设备详细设计、制造、运输、技术服务过程中符合国家相关的安全、环保要求。 2. 概述 2.1 工程概述 工程名称： 业主单位：———————————— 装置位置：———————— 2.2 设计基础 2.2.1 输送物料参数 本项目招标带式输送机输送物料为原煤。 （1）原煤煤质 水分：25～30% 灰分：6～10% 粒度：≤300mm 2.2.2 操作环境 刮板输送机设置于皮里青煤矿露天采场。各部件及油脂充分考虑防尘、防腐和防冻性能。
刮板输送机铺设安全技术措施 (标准版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0397
刮板输送机铺设安全技术措施(标准版) 一、工程概况： 110201下运输巷掘进至综掘机通道(三号检修联络巷)附近,需要铺设一部刮板输送机,配合掘进出渣,特编制以下安全技术措施. 二 Ⅰ、物料及溜子大件的运输 1.由副井下料时，必须严格遵守《副井提升运输暂行规定》中有关规定。 2.上下班时，所有工具及物料必须由人工搬运或装入矿车由绞车提升及人力推车运输，严禁将物料放在皮带输送机上运输。 3.严禁将带利刃的工具扛在肩上，并在行走过程中防止伤到自己或他人。 4.物料运到位后，必须分类码放整齐，并挂有标志牌。
5.抬运物料时，双手要抓牢，人员互相配合，呼应一致，应防止碰坏巷帮物件及管路电缆。 6.大件必须使用专用花栏车或平板车运输，严禁用矿车代替使用。 7.物料的捆绑必须由运输班长亲自操作或监督执行，捆绑牢固可靠，防止滑动。 8.在Y262集中运输巷内运输溜子大件时，必须有专职信号工跟车护送，信号工跟与料车上方（上坡在前，下坡在后）5米处，时刻注意观察车的运行情况,发生紧急情况必须立即发出停车信号,通知班组长进行处理待处理好后方可继续前行。 9.人力推车或绞车提升时，车速保持均匀，不得超过1.5米/秒。 10.运送溜子大件时，必须有跟班队长或运输班长负责进行操作，分工明确，责任到人。 11.人力推车时应遵守以下规定： ①.推车前，推车工必须认真巡视路线检查轨道及道岔，清除沿途障碍物，保证推车线路畅通无阻。

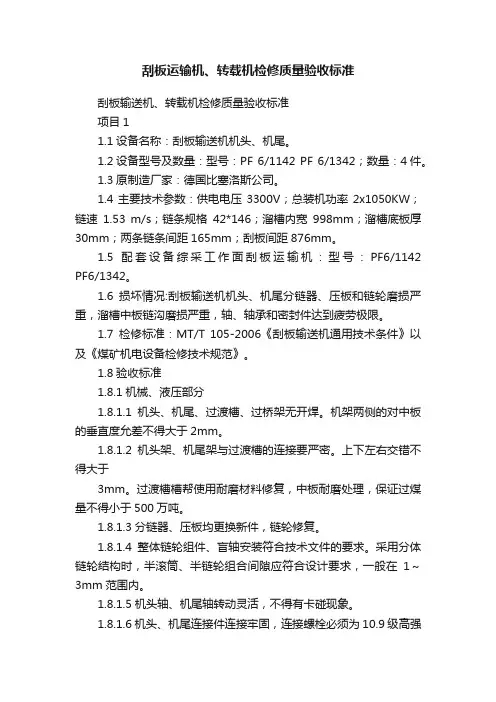

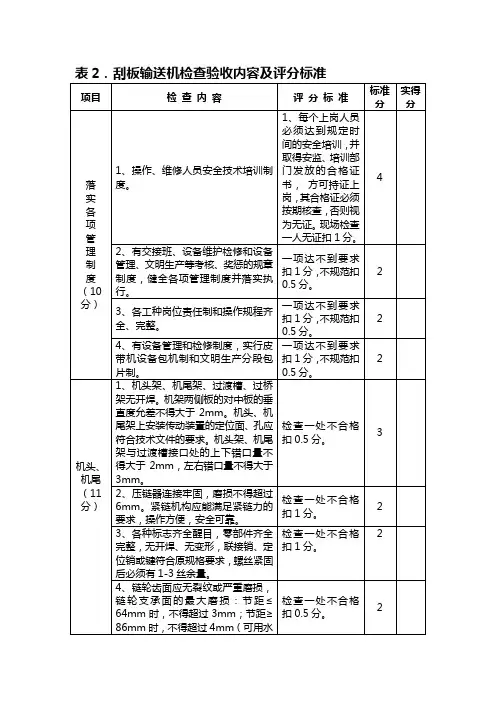

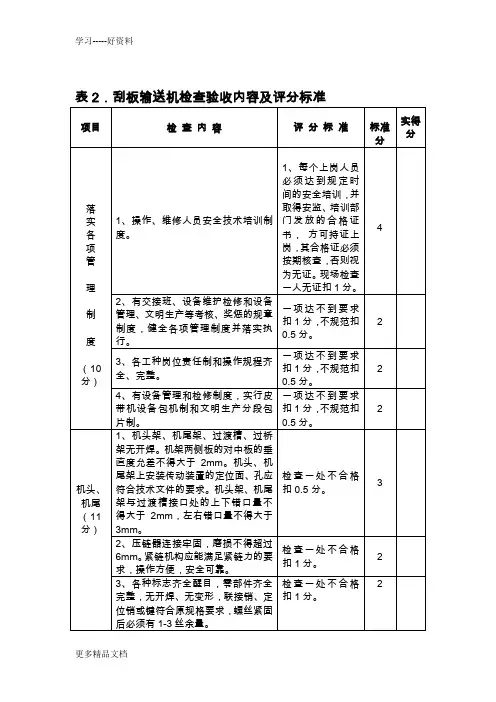

刮板输送机、转载机检修质量验收标准 项目1 1.1设备名称：刮板输送机机头、机尾。 1.2设备型号及数量：型号：PF 6/1142 PF 6/1342；数量：4件。 1.3原制造厂家：德国比塞洛斯公司。 1.4主要技术参数：供电电压3300V；总装机功率2x1050KW；链速1.53 m/s；链条规格42*146；溜槽内宽998mm；溜槽底板厚30mm；两条链条间距165mm；刮板间距876mm。 1.5配套设备综采工作面刮板运输机：型号：PF6/1142 PF6/1342。 1.6损坏情况:刮板输送机机头、机尾分链器、压板和链轮磨损严重，溜槽中板链沟磨损严重，轴、轴承和密封件达到疲劳极限。 1.7检修标准：MT/T 105-2006《刮板输送机通用技术条件》以及《煤矿机电设备检修技术规范》。 1.8验收标准 1.8.1机械、液压部分 1.8.1.1机头、机尾、过渡槽、过桥架无开焊。机架两侧的对中板的垂直度允差不得大于2mm。 1.8.1.2机头架、机尾架与过渡槽的连接要严密。上下左右交错不得大于 3mm。过渡槽槽帮使用耐磨材料修复，中板耐磨处理，保证过煤量不得小于500万吨。 1.8.1.3分链器、压板均更换新件，链轮修复。 1.8.1.4整体链轮组件、盲轴安装符合技术文件的要求。采用分体链轮结构时，半滚筒、半链轮组合间隙应符合设计要求，一般在1～3mm范围内。 1.8.1.5机头轴、机尾轴转动灵活，不得有卡碰现象。 1.8.1.6机头、机尾连接件连接牢固，连接螺栓必须为10.9级高强度螺栓。 1.8.1.7轴承更换新件。 1.8.1.8密封件和液压系统软管全部更新，密封件采用进口件。 1.8.1.9冷却、润滑装置齐全、完好，无渗漏现象，软管全部更新。 1.8.2在刮板输送机大修的过程中不得损坏刮板输送机其它完好部件和改 变原机的技术参数和性能 1.8.3试验 1.8.3.1修理方应向委托方提供出厂检验报告和合格证。 1.8.3.2以及主轴探伤检测报告。 1.8.4刮板输送机的表面应喷涂上防锈油漆，油漆应具有一定的耐温、耐寒、耐雨水冲蚀性能，油漆应平整光滑、色泽一致、不允许有锈蚀、麻点损伤的缺陷存在。 项目2 2.1设备名称:转载机 2.2设备型号及数量 2.2.1 型号：PF 6/1542； 2.2.2 数量：1部。 2.3 原制造厂家：德国比塞洛斯公司。 2.4主要技术参数：供电电压3300V；总装机功率600KW；链速2.07 m/s；
