管道接口连接报验申请表
管接口连接检验批质量检验记录
2、检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。作为本表的附页。
记录人： 2012年 8 月 20 日
记录人： 2012年 8月 20日
给排水 1、室内热水给水管采用薄壁不锈钢管，丝扣连接吗？支管采用什么管？ 2、给、中水管道标注的是De管径，对应的DN是多少？如De90、De75？ 3、除不吊顶的大空间给水、中水及消防干管的保温材料及厚度？ 4、室内排水管通气管是否还采用PVC-U消音双层轴向中空壁管？ 5、阻火圈设置的位置？在横管上还是立管上？几层设置？ 6、热水每层支管上的阀门采用什么阀门？ 7、给、中水PPR支管的压力等级是多少？ 8、D座给水主管、支管上的阀门安装高度？ 9、B、C、D座自动排气阀及其截止阀的规格？
采暖与通风空调 1、空调冷热水系统、冷凝水管道及阀门的保温厚度施工设计说明与节能专篇不一致，哪个为准？ 2、A座一、二层厨房空调系统是二次设计？还是按图纸的设备型号施工？ 3、说明中空调水系统管道对焊缝及热影响区的表面进行二次镀锌处理，热影响区指的哪部分？ 4、空调水系统的工作压力是多少？ 5、新风系统图与地下室平面图中的回风风管尺寸不一致？ 6、B、C、D座空调采暖管道保温厚度？ 7、B、C、D座空调冷凝水管平面图中标注为DN，对应的PPR管De标注是不是应大一号？ 8、A、B、C、D座的吊顶高度？
建筑电气工程 1、配电箱安装高度图例与设计说明不一致？以哪个为准？ 2、疏散指示灯安装高度图例与说明不一致？LED光源能达到24W？ 3、说明中照明配电箱的所有照明备用回路均预留暗装JDG20管至吊顶内？还是只有预留回路？ 4、接闪器为镀锌圆钢，规格多少？ 5、桥架线槽为耐火型，材质是什么？ 6、延迟开关是声光控延迟开关？ 7、B座电表箱*AL电源穿管规格及敷设方式？ 8、B座*AL1(2)-1的风机盘管穿线规格？ 9、B座照明配电箱各回路的敷设方式？ 10、消防弱电烟感线管为一根还是两根，平面图与系统图不符，规格多少？消火栓有没有单独回路？ 11、弱电箱安装高度是否为1.6米？电话回路穿管材质与规格？ 12、可燃气体探测器穿管规格？温控器至分配器之间穿管规格？是否要电源？ 13、摄像头穿管几根，平面图与系统图不符？ 14、弱电箱与弱电箱RD之间穿管规格？ 15、D座EM2与配电柜出线电源规格不一致？ 16、A座说明中照明回路穿KBG管，系统图中为JDG管，哪个为准？ 17、A座系统图配电箱编号有重复的，如2AL1-1,2AL1-2，3AL1-1，4AL1-1等？ 18、A座五、六层动力图没有留风机盘管电源？
室外雨污水管网技术标准 本技术标准适用于本公司民用建筑群（小区）的HDPE双壁波纹管、排水铸铁管、混凝土管、钢筋混凝土管等室外排水管道安装工程。 编制依据： 1.《建筑工程施工质量验收统一标准》GB50300-2013 2.《建筑给水排水设计规范》GB50015-2003 3.《室外排水设计规范》GB50014-2006 4.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 5.《给水排水构筑物工程施工及验收规范》GB50141-2008 6.《给水排水管道施工及验收规范》GB50268-2008 7.《建筑地基基础工程施工质量验收规范》GB50202-2013 8.《埋地高密度聚乙烯双壁波纹管排水管道工程技术规程》 一、管材 1、混凝土管、钢筋混凝土管有出厂合格证，混凝土管有出厂合格证和水泥强度报告。管壁薄厚均匀，内外光滑整洁，不允许有砂眼、裂纹、飞刺等，承插口的内外径及造型规矩。 2、HDPE双壁波纹管：环刚度≥4000N/m2，管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；要有产品质量检验报告，合格证原件。 二、管沟 1、管沟的坐标、位置、沟底标高应符合设计要求；排水管道的坡度必须符合设计要求，严禁无坡或倒坡。 2、HDPE双壁波纹管管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等；如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100～200mm，填铺细砂或粒径不大于5mm 的细土，夯实到沟底标高后，方可进行管道敷设。 3、钢筋混凝土排水管：钢筋混凝土管道须做混凝土带形基础，基础垫层可铺设碎石层或原土夯实，基础和管道之间的管座必须用现浇混凝土填充密实，以减少对地基的压力和对管子的反力。
目录 一、编制依据 ............................................................................................................................. - 1 - 二、工程概况 ............................................................................................................................. - 1 - 三、施工准备 ............................................................................................................................. - 2 - 1、技术准备........................................................................................................................ - 2 - 2、材料准备........................................................................................................................ - 2 - 3、机具准备........................................................................................................................ - 2 - 4、作业条件准备................................................................................................................ - 3 - 四、施工工序及工期 ................................................................................................................. - 3 - 1、室外给排水及雨水管网施工工序................................................................................ - 4 - 2、施工工期........................................................................................... 错误！未定义书签。 五、施工方法 ............................................................................................................................. - 4 - 1、测量放线........................................................................................................................ - 4 - 2、管沟开挖........................................................................................................................ - 4 - 3、雨污水管道安装............................................................................................................ - 5 - 4、检查井、阀门井的安装................................................................................................ - 6 - 钢筋的施工.................................................................................................................. - 6 - （3）混凝土的浇筑.................................................................................................... - 7 - （4）模板的施工........................................................................................................ - 8 - （5）砼工程施工........................................................................................................ - 9 - （6）模板拆除.......................................................................................................... - 10 - （7）灌水试验.......................................................................................................... - 10 - （8）土方回填.......................................................................................................... - 10 - 5、雨污水管道的闭水、通球试验.......................................................................... - 11 - 6、土方回填...................................................................................................................... - 11 - 六、质量保证措施 ................................................................................................................... - 14 - 1、技术方面...................................................................................................................... - 14 - 2、管理制度方面.............................................................................................................. - 14 - 3、原材料的质量方面...................................................................................................... - 15 - 4、冬季施工方面.............................................................................................................. - 16 - 七、安全保证措施 ................................................................................................................... - 17 - 八、注意事项 ........................................................................................................................... - 20 - 九、文明施工 ........................................................................................................................... - 21 -
室外雨污水管网专项施工方案 一、工程概况及特点 金隅微观化工有限公司年产四万吨胶粘剂及年产五万吨聚羚酸项目厂区供污水、雨水、给排水管网、工程主要由生产生活给水、消防给水、雨水、污水等四大管网系统及阀门井、检查井、雨水井等组成。其中给水管网采用聚乙烯（PE100）给水管热熔连接。排水管网采用HDPE双壁波纹管、橡胶圈承插接口连接。消防给水管道采用PE管。污水管网采用PE双壁波纹管橡胶圈承插接口连接。雨水管道采用HDPE双壁波纹管、橡胶圈承插接口连接。整个工程雨污水管大约有3000多米管道安装和90个砖砌雨水收集口、108个钢筋混凝土井，1座化粪池、1座一体化污水处理设备、2个水封井、3个雨水汇集井施工。 本工程地下管网建在自然地理、地质条件较差，气候炎热多风，次海洋气候作用影响，地下水较丰富和复杂的气候、地质给地下管网施工带来了较大困难。 另外，该区域同时交叉作业施工，现场人员、材料设备较多，工作面多而大，给施工造成极大不便，故而公司将组建强有力的项目部和施工班组，给本工程顺利完成奠定基础。 本工程室内标高正负零为黄海高程3.90m，室外环境标高与之高差有高有低，管网处于原壮土区和回填土交界面上，由于本工程工期较紧，结合现场具体情况，故特编制本施工方案，并严格实施。 二、编制依据 2.1、国家颁发的有关规范、规程和标准。
2.2、设计施工图及国标图集。 三、工程投入的主要材料和施工机械设备计划 2、主要材料 A、污水管道系统采用PE双壁波纹管Pe100～Pe300。 B、消防水管采用PE管De100～De200。 C、钢筋混凝土化粪池1个。 D、钢筋混凝土隔油池2个。 E、雨水管道系统采用PE双壁波纹管DE300～DE800。 F、雨水检查井D1250～D1500合计67个
图纸会审记录 表B3-1 编号：给排水01 工程名称宜昌国际广场共18 页第 1 页地点沿江大道记录整理人日期年月日参加人员 序 号 图纸编号提出图纸问题图纸修订意见 1 《给排水设计施 工说明(三)》 PC-T-03（C) 1.建议雨水管统一改为HDPE管、2#、3#住宅 冷凝管改为UPVC管，1#及裙房冷凝水管改为 镀锌钢管。 2.建议DN50以上镀锌管和衬塑钢管采用沟槽 连接。 3.“第三条管道安装”中“第2、3条”中提到， 给排水管道穿梁、楼板、墙壁等处需预留洞...... 用水泥砂浆封堵”，建议增设大2#刚性套管。 4.因规范要求，喷淋管道及消火栓管道均应刷红 色面漆，为了明显区分及观感质量，建议喷淋 管道统一刷黄色面漆并按规范做色环标识。 5.“第三条管道安装”中“第2条”中提到凡穿 越地下室外墙、屋面的给排水管道均须预埋刚 性防水套管，A型用于钢质管，B型用于铸铁 管，穿水池壁采用柔性防水套管。建议补充穿 越地下室顶板及其它潮湿场所的套管采用大2 号刚性防水套管。 1、按图施工 2、同意 3、同意 4、同意 5、采用钢套管 2 给排水P-WS-01 17轴-20轴/A轴给排水管套管是否遗漏？因此处降板、套管设置在B轴 3 《地下一层给排 水、消火栓平面 图》P-WS-01（C) 灭火器没有确定型号与规格，请明确。 灭火器配置规格按给 排水设计施工说明 （二），采用 MF/ABC5 技术负责人：建设单位盖章技术负责人： 设计单位盖章 技术负责人： 监理单位盖章 技术负责人： 施工单位盖章 由施工单位整理、汇总、各与会单位会签，并经各单位盖章，有关单位各保存一份。
长兴县开发区雨污水管网改造提升工程——王浜头工业园区图纸会审和技术交底会议纪要 时间：二0一六年十一月十五日 地点：现场施工办公室 参加人员：（人员名单详见附后签到册） 会议主持：蒋建平 内容: 今天长兴县开发区雨污水管网改造提升工程——王浜头工业园区工程在开发区管委会会议室进行了图纸会审，会议参加单位有：长兴县开发区城建办领导、浙江宏泰工程项目管理有限公司、杭州城市建设研究院有限公司、浙江长兴中海建设有限公司。 一、建设单位 1.工程资料必须和现场施工同步进行，没有资料的工程量一律不予签证和支付工程款。 2.现场施工涉及到联系单内容以现场监理签认为准。 二、设计单位 1.路面施工标高按现场实际情况施工。 2.预留井按企业需要预留在必要位置。 三、监理单位 1. 要求施工单位尽快排好总进度计划，报监理审核。工程资料要跟上节奏，及时上报监理。 2.关于开工报告审批制度：施工单位及时上报开工报告、施工组织设计、专项施工方案，特种工种人员名单和证书复印件等质保资料。 3.关于材料、构件检测及复验制度：原材料进场时要求施工单位提供原材料合格证、质保书。进入使用前需要见证取样，送交实验室并提
交复试报告，合格方可使用，监理验收后方可进入下道工序。 4.关于设计变更制度：设计变更要求向监理单位提交书面申请并通过业主认可，由设计部门出具设计变更通知单，经监理核实无误后方可进行变更施工。较大变更要请设计部门参与技术交底及会审。 5.关于隐蔽工程检查制度：要求施工单位自行自检通过后通知监理进行验收，经监理检查验收合格后方可进入隐蔽施工。 6.关于监理工程师行使否决权的事项 为保证工程质量，当出现下列情况之一者，承包商将被停止施工，进行整改； （1）未经验收即进行下道工序作业； （2）工程质量下降，经指出后，未采取有效的改正措施，或采取一定的措施而效果不好时仍继续施工作业； （3）擅自采用未经认可或批准的材料； （4）擅自变更设计图纸要求； （5）无可靠的质量保证措施而贸然施工，已出现质量下降征兆；（6）在工程的重要关键部位未编写施工技术方案或施工技术方案未经审查确认前，擅自施工者。 7.关于工程质量问题或质量事故处理制度：有质量缺陷的部位未进行整改，并由监理确认整改完成后不得进入下道工序。 8.联系单签证：联系单签证必须提供现场原始记录（监理签字）和相关影像资料。 9.关于工作联系协调制度：对于一般情况下施工单位提交的文件表格均用书面形式进行报告。 10.关于文明施工、安全生产检查制度:材料堆放，道路符合文明施工要求。要求施工单位在封道两端挂绕道通行的横幅。 11.关于技术交底制度：施工单位进入下道工序前要对班组进行图纸现场的交底，并要有书面的交底记录。
第一章、工程概况及特点 1、工程概况 1、本项目为“中原工学院教职工住宅小区”建设地点位于郑州市龙湖镇，泰山路与龙泊 南路交叉口，包括16栋18层住宅楼、附属用房及物业、公厕地下车库，本子项目工程为“中原工学院教职工住宅小区弘德苑博学苑基础设施”设计人数3381人，生活给水泵房、消防泵房、生活水池均在地下车库内，管线沿车库顶板敷设。 2建筑结构使用年限：50年。建筑结构安全等级：二级。地基基础设计等级：丙级。 3、抗震设计： 3.1建筑抗震设计类别：标准设防类（简称丙类） 3.2抗震设防烈度：7度 3.3设计地震分组：第二组 3.6建筑场地类别：Ⅱ类 3.7框架抗震等级：三级 第二章、编制依据 2.1、国家颁发的有关规范、规程和标准。 图集：08SS523 序号代号规范、标准名称备注 1 GB50015-2003 建筑给水排水设计规范国标 2 GB50242-2002 建筑给水排水及采暖工程施工质量验收规范国标 3 GB50014-2006 室外排水设计规范国标 4 GB50013-2006 室外给水设计规范国标 5 DG/TJ08-308-2002 埋地塑料排水管道技术规程 2.2、设计施工图及国标图集。 第一节、材料及机具准备 1、主要机具
序号名称规格用途 1 钢尺5、10、30、50米测量直线长度 2 水准仪测量标高 3 挖土机挖基坑、管沟 4 电动葫芦调运石块 5 石材切割机切管沟槽 6 水钻修扩管井 7 撬棍安装管道 2、主要材料 A、 HDPE双壁波纹管 B、橡胶密封圈； C、润滑剂； D、井盖（防护井盖、塑料井盖） E、检查井（砖砌） 3、原材料的选用 1）本工程使用的工程材料，除应由厂家提供的质保书外，还应按设计、施工规范进行抽样检验，并提前向有关部门进行材料报验。 2）所有材料规格样式选定前应由甲方、监理、施工方三方同意。 第二节、施工作业条件 1、认真作好设计图纸会审，认真熟悉施工图纸及有关技术资料。 2、认真作好技术、质量、安全交底，并认真熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。 3、有经批准的施工方案或施工组织设计。 4、清除作业施工场地的障碍物。 5、管材、配件及辅助材料均须进场到位。 6、管材及机具均须备齐，并经检验合格并运进现场。 第三节、主要施工顺序 因现场目前有市政道路进场施工，为避免工作面交叉，需要合理安排施工顺序，才能保证正常施工，拟采用如下施工顺序：
-- 兴建雅苑一期雨污水合同 雨 污 水 合 同 日期: 年月日
-- 发包方：（甲方）河南兴建置有限公司延津分公司 承包方：（乙方） 依据《中华人民共和国合同法》、《中华人民共和国建筑法》及其它相关法律、行政法规,并遵循平等、自愿、公平和诚信的原则,双方就本着建筑施工事项协商一致,签订本合同。 甲方将承建的延津县兴建雅苑一期住宅小区雨污水管道分项工程工承包给乙方。现甲乙双方在平等自愿、协商一致的基础上，依据《合同法》、《建筑法》及其它相关法律、行政法规的规定，结合本工程具体情况，特订立本合同。 一、工程概况 工程名称: 兴建雅苑一期雨污水工程 工程地点: 延津县永安大道与民安路交叉口 工程内容:图纸范围内一期全部污水管安装工程，主管、支管、和雨水进水井等建安工程。 4承包范围：全部（含机械、材料、人工等工程所需所有费用|)。 进入厂区的表层土清理，机械人工税金材料。包含化粪池及井盖。图纸范围内一期雨污水的全部工程量。 5工程质量及工程标准: 工程质量为合格工程,标准按照地方检验执行标准。 合同价款： 第二条：图纸及附件 1提供日期:开工前；提供套数：一套。 2图纸特殊保密要求和费用：无。 三、合同工期:总日历工期 30 天，从甲方指定开工日开始计算，在此工期内，乙方应完成全部工作内容并将工程交付甲方。因甲方因素或气
以上承包单价均已包括了乙方为实施和完成合同工程所需的人工费、施工机械使用费、材料费、质检资料费用、企业管理费、利润、施工期间的成品保护、安全责任、文明施工、税费等费用,以及本合同中明示或暗示的应由乙方承担的所有责任、义务和风险(不可抗力因素除外:不可避免发生且不能克服的自然灾害和社会性突发事件)。 5、工程计量：经甲方确认的乙方实际完成的实际净工程量计算。 第四条:甲方工作 1负责工程协调料场占地和可调价材料价格签证。 2负责协调供水管道、供电电路接到园区内主料场附近。 ３提供地下管线大致情况、水准点与坐标控制点。 5组织图纸会审和技术交底；依据国家现行市政工程施工技术规范，制定施工监理程序和施工管理办法。 6组织定期检验和工程验收。 ７组织有关单位进行工程的竣工验收。 第四条:乙方工作 1严格按设计图纸和国家现行市政工程施工技术规范、施工监理程序和施工管理办法组织施工。 2服从甲方和监理的合理安排,并接受检查检验,不得转包。 ３负责校验水准点、坐标控制点，测量原地面纵横断高程。 ４保护地下管线。 5负责施工现场交通和噪音控制。 6负责成品管（渠）和施工管线的保护。 7负责现场材料、物资设备等安全保卫。 8负责及时整理和上报施工资料。 9保持施工场地文明、卫生。 １0负责施工人员的人身安全和施工质量安全。 11负责提供给甲方所有纳税证明原件。 第五条质量与验收 1质量等级：合格。
海洲朗郡二期工程 室外排水管道施工方案南通海洲建设集团有限公司
目录 一、工程概况 (03) 二、编制依据 (03) 三、施工准备 (03) 四、测量放样 (03) 五、管道沟槽开挖施工方法 (03) 六、安装与敷设 (05) 七、灌水通水试验 (09) 八、沟槽回填 (09) 九、安全应急措施 (10)
一．工程概况 本工程室外采用雨、污分流制，污水经过化粪池处理后进入市政污水管网。化粪池采用玻璃钢化粪池，清掏周期90天，污水定额150L/人天，污水停留时间12小时，雨水计算暴雨强度采用淮安地区暴雨强度公式，重现期取3年，径流系数采用0.5。排水管道塑料管：基础采用10cm的砂垫层，管道胸腔部位50cm和管顶内采用素土夯实。检查井采用塑料检查井，井底设置导流槽，雨水系统中支、干管交接处雨水井设置沉砂池。 二.编制依据 1. 海洲朗郡二期工程室外雨污水设计施工图纸。 2.《给水排水管道工程施工及验收规范》GB50268-97 4.《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90, 5.《给水排水管道工程施工及验收规范》GB 50268—2008, 6.《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002, 三.施工准备 1、所有室外有关排水深化图纸已审批完成。 2、所有室外排水所用材料已审批完成。 3、所有室外排水所需材料样板及工艺样板审批完成。 4、室外排水工程所需劳动力全部进场并培训完成。 5、室外排水工程完成对施工工人的技术交底。 6、室外排水工程所用机械全部进场并检修完成 7、施工所需材料设备已全部进场并验收完成。 8、功能试验所需检测工具已校验完成。 四. 测量放样 进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。 五. 管道沟槽开挖施工方法 管道定位测量和放线结束后，经监理单位等复测合格后，可以进行沟槽开挖。

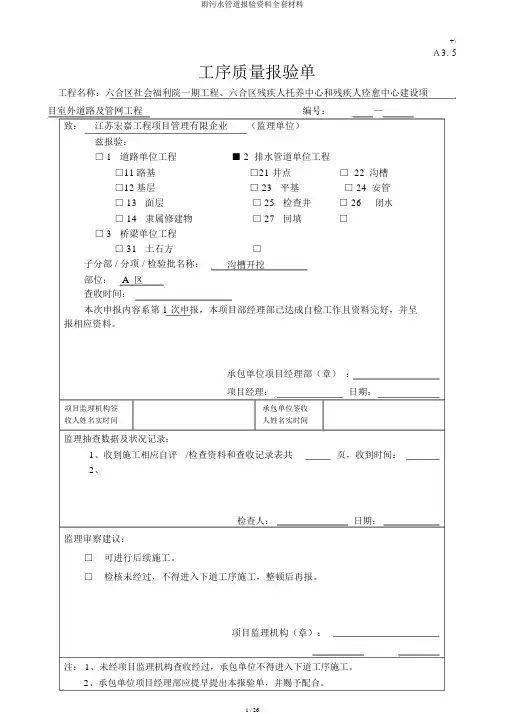

工序质量报验单 工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项 目室外道路及 管网工程 子分部/ 分项/检验批名称： 部位： A 区 验收时间： 本次申报内容系第 1 次申报，本项目部经理部已完成自检工作且资料完整， 并呈报相应资料。 承包单位项目经理部（章）： 项目经理： 日期： 注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。 2、承包单位项目经理部应提前提出本报验单，并给予配合。 江苏省建设厅监制 沟槽开挖与地基 处理工程验收批质量验收记录 质验表（水管）— 1 建设单位： 南 京市六合区建筑工程局 监理单位： 江苏宏嘉工程项目管理有限公司 施工单位： 南京鸿淼水利工程有限公司 合同号： 编号： A3.5 致： 江苏宏嘉工程项目管理有限公司 （监理单位） □ 1 道路单位工程 ■ 2 排水管道单位工程 □ 11 路基 □ 21 井点 □ 22 沟槽 □ 12 基层 □ 23 平基 □ 24 安管 □ 13 面层 □ 25 检查井 □ 26 闭水 □ 14 附属构筑物 □ 27 回填 □ □ 3 桥梁单位工程 □ 31 土石方 □ 监理抽查数据及情况记录： 1、收到施工相应自评 /检查资料和验收记录表共 2、 页，收到时间： 检查人： 日期： 监理审查意见： □ 可进行后续施工。 □ 检核未通过，不得进入下道工序施工，整改后再报。 项目监理机构（章）： 专业监理工程师： 日期： 编 号： 兹报验： 沟槽开挖 项目监理机构签 收人姓名及时间 承包单位签收 人姓名及时间
南京市市政公用工程质量安全监督站监制 预检工程检查记录 质检表（水管）—2 建设单位：南京市六合区建筑工程局监理单位：江苏宏嘉工程项目管理有限公司
常州金坛建设工程有限公司 施 工 组 织 设 计 工程名称：西太湖影视基地 项目名称：室外雨污水管道工程 编制人： 审核人： 批准人： 年月日编制年月日审批 目录 第一章、工程概况及特点2 第二章、编制依据 2 第三章、施工总体部署3 第一节、材料及机具准备 (4)
第二节、施工作业条件 (4) 第三节、主要施工顺序 (5) 第四节、施工工期安排 (5) 第五节、工程质量控制 (6) 第四章、施工方案及技术措施6 第一节、施工测量 6 第二节、管沟开挖 8 第三节、管道基础施工9 第四节、排水管道铺设9 第五节、检查井砌筑及井盖选用11 第六节、土方回填 12 第七节、闭水试验12 第八节、通水试验通球试验13 第九章、成品保护 134 第五章、工程质量的保证措 施.............................................................. (14) 第六章、安全文明施工及环境保护措施16 第七章、季节性施工措施 (19) 第一章、编制依据 2.1、国家颁发的有关规范、规程和标准。
2.2、设计施工图及国标图集。 第二章、工程概况 1、基本情况： 工程名称：室外雨污水管道工程 建设单位：江苏伟驰建设发展有限公司 设计单位：苏州市新宇建筑设计有限公司 监理单位：江苏阳湖建设项目建设管理有限公司 施工单位：常州金坛建设工程有限责任公司 第三章、施工总部署 由于本工程施工面积广，工期紧张，只有合理安排施工，压缩工序施工时间以确保工期近期完成。 结合本工程施工现场实际情况，将雨污水管道工程进行流水施工。1、雨污水管网工程： 根据施工进度总计划和施工现场场地占用情况，将雨污管网工程施工
沟槽开挖报验申请表 工程名称：国道324线角美路段道路改造工程编号： 致：中国华西工程设计建设有限公司 我单位已完成了工作，现报上该工程报验申请表，请予以审查和验收。 附： 1、检验批质量检验记录 2、隐蔽工程检查记录 3、测量复核记录 承包单位（章） 项目经理 日期 审查意见： 项目监理机构 专业监理工程师 日期
检验批质量检验记录表 质控（市政）表 C.0.177 编号：工程名称国道324 线角美路段道路改造工程验收批序号 分项工程名称沟槽开挖验收部位施工单位中交第一公路工程局有限公司项目经理 专业工长施工班组长 执行标准 名称及编号 《给水排水管道工程施工及验收规范》（GB50268-2008 ） 施工质量验收规范的规定施工单位检查评定记录监理单位验收 记录 原状地基土不得 1 扰动、受水浸泡 第4.6.1- 条 主 或受冻 控 地基承载力满足 项 2 第4.6.1-2 条 设计要求 目 压实度、厚度满 第4.6.1-3 条3 足设计要求 土方±20 槽底标高 石方+20、-200 一允 般许 项目偏 差 槽底中线每侧 宽度 不小于规定 沟槽边坡不陡于规定 专业工长（施工员）施工班组长 施工单位 检查评定结果 项目专业质量检查员：年月日 监理单位验收结论 专业监理工程师：年月日
隐蔽工程检查验收记录 质控（市政）表 C.0.177 编号：工程名称国道324线角美路段道路改造工程施工单位中交第一公路工程局有限公司隐检项目沟槽开挖隐检范围隐检日期 1、原状地基土无扰动、受水浸泡或受冻。 隐检 2、沟槽开挖的槽底高程（土方）、槽底中线每侧宽度、沟槽边坡允许偏差符合规范规定。 检内容及查情况 验 收 意 见 处 理 意 见 复查人：年月日 专业监理工程师 施工项目 技术负责人 施工员质检员
标准化流程Standard Operating Procedures
目录
1.总则 本技术要求适用于住宅小区室外雨、污排水施工，执行本技术要求时，还应符合国家及本地区相关排水工程规范要求。两者若有重复，选取要求较高的执行。 2.编制目的 规范、统一和完善凯德·中国（成都）项目的雨、污管道做法，并作为项目雨、污管道施工的指导性文件和质量控制的重要依据。 3.适应范围 本体系适用于凯德·中国（成都）项目的所有雨、污管道工程。 4.编制依据 4.1.现行规范、技术标准 ?《钢筋混凝土化粪池》03S702 ?《室外给水管道附属构筑物》 ?《市政给水管道工程及附属设施》 ?《建筑小区塑料排水检查井》 ?《埋地塑料排水管道施工》 ?《低阻力倒流防止器室外地面安装图》 ?《室外排水设计规范》(GB 50014-2006) ?《四川省城市排水管理条例》(NO:SC112341) ?四川省《特大规模民用建筑(群)消防给水设计规定》川建发(2010)41号 ?《建筑给水排水设计规范》GB 50015-2003(2009年版) ?《室外给水设计规范》(GB 50013-2006)
5.材料管理 5.1.小区内室外雨、污排水管道选用埋地塑料管。环刚度不小于8KN/M2 （S2）。 5.2.检查井材料选择为成品塑料排水检查井合作或者成品混凝土检查井。 5.3.所有雨污管材及其配件均需符合设计图纸及国家规定的产品质量要求。现场上报《材料 报审表》，经建设、监理单位确认后，方可使用。 5.4.管材安装使用前，应仔细检查在装卸运输过程中有无损伤，如发现破损裂口、变形等缺 陷管材，应及时更换。 6.沟槽开挖及管道基础施工
WORD 格式 可编辑 工序质量报验单 工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项 目室外道路及管网工程 致： 江苏宏嘉工程项目管理有限公司 （监理单位） 兹报验： □ 1道路单位工程 ■ 2排水管道单位工程 □ 11路基 □ 21 井点 □ 22 沟槽 □ 12基层 □ 23 平基 □ 24 安管 □ 13面层 □ 25 检杳井 □ 26 闭水 □ 14附属构筑物 □ 27 回填 □ □ 3桥梁单位工程 □ 31 土石方 □ 子分部/分项/检验批名称： 沟槽开挖 部位：A 区 验收时间： 本次申报内容系第1 次申报，本项目部经理部已完成自检工作且资料完整, 并呈报相应资料。 承包单位项目经理部（章）： 项目经理： _____________ 日期： _____________ 监理抽查数据及情况记录: 1 、收到施工相应自评/检查资料和验收记录表共 页，收到时间： 2、 检查人：_ -日期：_ 监理审查意见： □ 可进行后续施工。 □ 检核未通过，不得进入下道工序施工，整改后再报 项目监理机构（章）： A 3. 5 编号：A3.5
专业监理工程师：日期： 注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。 2、承包单位项目经理部应提前提出本报验单，并给予配合。 江苏省建设厅监制 沟槽开挖与地基处理工程验收批质量验收记录 质验表（水管）一1 建设单位：南京市六合区建筑工程局监理单位：江苏宏嘉工程项目管理有限公司_____________ 施工单位：南京鸿淼水利工程有限公司 ____________ 合同号：_____________________ 编号：______________
室外雨污水管道施工方案 1、沟槽开挖及管道基础施工 1.1 在管道定位和放线完成后，经甲方项目部和监理单位等检查合格后，方可进行沟槽开挖。 1.2 沟槽开挖前应根据现场实际情况，土质、水文境况，沟槽断面等做好准备工作，包括确定沟槽开挖方式、排水措施、安全措施等。 1.3管沟槽底宽度宜根据下表确定
1.4管道基础必须采用砂砾垫层，对一般土质地基的，厚度为0.1m；对地基土质较差的厚度不小于0.2m。当管道敷设处下方回填土深度大于0.5m时，必须采用C20混凝土进行基础处理，厚度为10cm、宽度较敷设管道直径大1.2倍。 1.5基础应夯实，表面要平整。管道基础的接口部位应预留凹槽以便接口操作。凹槽长度宜为0.4m-0.6m，深度宜为0.05m-0.1m，宽度宜为管材外径的1.2倍。 1.6沟槽开挖完成后应由甲方项目部和监理单位进行验收，包括开挖断面，槽底标高，轴线位置等，验收合格后可进入管道敷设。 2.管道连接 2.1当采用双壁波纹管时，应采用弹性密封橡胶圈进行连接，连接方式为承插式或套筒式柔性接口连接。 2.2橡胶圈安装位置应在插口第二与第三波纹之间槽内，当采用两只密封圈时建议两密封圈之间隔一个波纹。接口前应先将承口插口内外表面清理干净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂（一般用肥皂水即可），插入方向为水流方向，对准承口中心线用人力或设置木档板用橇棍将被安装的管材徐徐插入承口内直至预定位
置。接口完成后，随即用相同土质把预留凹槽处填筑密实。承插口管安装应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。 3.管道敷设 3.1管道安装方向应从下游到上游。直线敷设，相邻两节管道轴线的允许转角不得大于2度。为防止接口合拢时已排设的管道轴线位置移动，须采用稳管措施。可采用编织袋内灌满砂，封口后压在已排设管道的顶部，其数量视管径大小而决定。 3.2下管前，应清楚除槽内杂物。槽深不大时，可由人工抬管入槽，槽深大时，可用非金属绳溜管入槽，应避免管道与沟壁或沟底激烈碰撞，造成管道损坏。严禁用金属绳索勾住两端管口或管材自槽边翻滚入槽。 3.3管道敷设完成后应清理管内杂物。稳定后，再复合 一次管底高程，满足设计坡度要求后方可进行回填土施工。如出现位移、悬浮、拔口现象，应返工处理。 4.检查井施工 4.1 GB50015-2003_建筑给排水设计规范(2009版)第 4.5.2a条：小区生活排水检查井应优先采用塑料排水检 查井。相关技术指标可依照《建筑小区塑料排水检查井》(08SS523)。施工时应重点注意以下几点： 4.2井座选用应对应雨、污水井选用。污水井井座采用
污水管道图纸会审和技术 交底会议纪要 Newly compiled on November 23, 2020
长兴县开发区雨污水管网改造提升工程——王浜头工业园区图纸会审和技术交底会议纪要 时间：二0一六年十一月十五日 地点：现场施工办公室 参加人员：（人员名单详见附后签到册） 会议主持：蒋建平 内容: 今天长兴县开发区雨污水管网改造提升工程——王浜头工业园区工程在开发区管委会会议室进行了图纸会审，会议参加单位有：长兴县开发区城建办领导、浙江宏泰工程项目管理有限公司、杭州城市建设研究院有限公司、浙江长兴中海建设有限公司。 一、建设单位 1.工程资料必须和现场施工同步进行，没有资料的工程量一律不予签证和支付工程款。 2.现场施工涉及到联系单内容以现场监理签认为准。 二、设计单位 1.路面施工标高按现场实际情况施工。 2.预留井按企业需要预留在必要位置。 三、监理单位 1. 要求施工单位尽快排好总进度计划，报监理审核。工程资料要跟上节奏，及时上报监理。 2.关于开工报告审批制度：施工单位及时上报开工报告、施工组织设计、专项施工方案，特种工种人员名单和证书复印件等质保资料。
3.关于材料、构件检测及复验制度：原材料进场时要求施工单位提供原材料合格证、质保书。进入使用前需要见证取样，送交实验室并提交复试报告，合格方可使用，监理验收后方可进入下道工序。 4.关于设计变更制度：设计变更要求向监理单位提交书面申请并通过业主认可，由设计部门出具设计变更通知单，经监理核实无误后方可进行变更施工。较大变更要请设计部门参与技术交底及会审。 5.关于隐蔽工程检查制度：要求施工单位自行自检通过后通知监理进行验收，经监理检查验收合格后方可进入隐蔽施工。 6.关于监理工程师行使否决权的事项 为保证工程质量，当出现下列情况之一者，承包商将被停止施工，进行整改； （1）未经验收即进行下道工序作业； （2）工程质量下降，经指出后，未采取有效的改正措施，或采取一定的措施而效果不好时仍继续施工作业； （3）擅自采用未经认可或批准的材料； （4）擅自变更设计图纸要求； （5）无可靠的质量保证措施而贸然施工，已出现质量下降征兆； （6）在工程的重要关键部位未编写施工技术方案或施工技术方案未经审查确认前，擅自施工者。 7.关于工程质量问题或质量事故处理制度：有质量缺陷的部位未进行整改，并由监理确认整改完成后不得进入下道工序。 8.联系单签证：联系单签证必须提供现场原始记录（监理签字）和相关影像资料。 9.关于工作联系协调制度：对于一般情况下施工单位提交的文件表格均用书面形式进行报告。 10.关于文明施工、安全生产检查制度:材料堆放，道路符合文明施工要求。要求施工单位在封道两端挂绕道通行的横幅。
室外管道工程专项施工方案 编制单位：北京城建五集团有限公司 滨州北海分公司厂房项目部
目录 一、编制依据 二、工程概况 三、施工流程 四、施工准备 五、施工工艺 六、相关施工要求 七、管道基础质量控制 八、成品保护 九、安全生产及文明施工 十、应急预案 十一、雨季施工
一、编制依据 1、本工程设计图纸及本工程施工组织设计 2、中华人民共和国的有关国家、行业及地方标准及规范 3、《建设工程质量管理条例》 4、《建设工程安全生产管理条例》 5、《实施工程建设强制性标准监督规定》 6、04S520埋地塑料排水管道施工 7、《埋地塑料排水管道工程技术规程》DGTJ08-308-2002 8、《给水排水管道工程施工及验收规范》GB 50268-2010 9、《混凝土结构工程施工质量验收规范》 GB50204-2015 10、《建筑地基基础工程施工质量验收规范》 GB50202-2011 11、《建筑工程施工质量验收统一标准》 GB50300-2013 12、《工程测量规范》 GB50026-2007 13、《施工现场临时用电安全技术规程》 JGJ46-2012 14、《建筑施工高处作业安全技术规范》 JGJ80-1991 15、《建筑机械使用安全技术规范》 JGJ33-2012 16、《建筑施工安全检查标准》 JGJ59-2011 17、国家及地方现行的安全生产、文明施工及环保等有关规定。 18、执行我公司ISO9001质量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系等三体系的管理规定。 二、工程概况 本次施工工程量为：南北路五、六、三、七、吕水路；东西路三、四、五；环园区路及车间之间的雨水、污水管道敷设。 管道材质：雨水、污水管道D800以下采用HDPE材质，连接方式按厂家技术要求。大于等于D800以上采用混凝土管，承插连接、橡胶圈密封。 三、施工流程： 熟悉图纸图纸会审材料进场抽检合格施工安装安装验收 四、施工准备： 1、人员及机械准备
