图解台式电脑硬件连接步骤 发表时间：2013-03-22 15:39:33 来源：通用PE工具箱浏览：2134次 对于台式电脑，会遇到需要自己组装连接电脑的时候，但是这对于许多读者朋友朋友来说是件困难的事，因为不知道如何正确连接电脑。那么今天就由小编叫大家如何连接台式电脑的各个硬件吧。 1 认识电脑接口 下图所示的是电脑主机后部的全部接口，不同的接口分别对应不同的设备。 打印机接口/显示器接口/网络接口/电源接口/PS2键盘鼠标接口/USB接口/音频输出输入接口电脑接口都为防呆设计，在连接时只要按照颜色、接口形状连接就能很快完成。不用担心插错接口，因为不同接口的形状都完全不同。 2 连接显示器 下面是显示器的连接步骤。 1.将显示器信号线插入显卡外部接口中显示器的接口分为VGA跟DVI两种，在连接显卡接口时需要注意，VGA接口，插入显卡上对应的VGA接口即可
2 拧紧信号线上的螺帽将它固定虽然已将数据线插上，但仍需将螺帽拧紧使之不会松动。 3 将显示器电源线插入显示器前面两步已经将显示器的数据线连接好了，最后将显示器的电源线插入即可。 连接显示器只需注意两点：一是区分VGA与DVI接口，要与相对应的接口连接；二是接口连接上后，要记住拧紧信号线上的螺帽，以免松动引起故障。 3 键盘鼠标的连接 键盘、鼠标的连接很简单。在主板背部的键盘、鼠标插孔颜色都不一样，根据键盘或者鼠标插头的颜色插入到对应的插孔就可以了。
键盘鼠标接口类型一样，都为PS2接口。颜色是区别它们的方法，键盘接口为紫色，鼠标接口为绿色。 4 音箱的连接 目前使用较多的音箱都是2.1声道结构的音箱，下面讲解这种音箱的具体连接操作。 将卫星音箱的信号线插入插孔中，连接卫星音箱信号线时注意区分左右。 将音频线插入，插入的时候注意插头颜色要对应
什么是等电位联结？等电位联结是什么意思？ 等电位连接（也叫联结）的定义有以下几种，但都是强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。 美国国家电气法规对等电位连接所下的定义是：“将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。” GB50057-94对等电位连接定义“将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。” GB50343-2004 定义“设备和外漏可导电部分的电位基本相等的电气连接。” GB50054-95定义“使各外露导体可导电部分和装置外可导电部分电位基本相等的电气连接。” 国际上非常重视等电位连接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。根据理论分析，等电位连接作用范围越小，电气上越安全。 1、接地是大范围的等电位连接 安全接地也是等电位连接，它是以大地电位为参考电位的大范围的等电位连接。在一般概念中接地指的是接大地，不接大地就是违反了电气安全的基本要求，这一概念有局限性。飞机飞行中极少发生电击事故和电气火灾，但飞机并没有接大地。飞机中的用电安全不是靠接大地，而是靠等电位连接来保证在飞机内以机身电位为基准电位来作等电位连接。由于飞机内范围很窄小，即使在绝缘损坏的事故情况下电位差也很小，因此飞机上的电气安全是得到有效保证的。人生活在地球上，因此往往需要与地球等电位，即将电气系统和电气设备外壳与地球连接，这就是常说的“接地”。飞机上可用接线端子与机身连接，而在地球上则需用接地极作为接线端子与其连接。 2、建筑物的等电位连接安装 国家建筑标准设计图集《等电位连接安装》(97SD567)对建筑物的等电位连接具体做法作了详细介绍。该图集适用范围为：一般工业与民用建筑物电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位连接通用安装图，建筑物防雷和电子信息设备防瞬态过电压及干扰等其他等电位连接安装尚应按其相应的要求进行施工。 2.1等电位连接的分类及其连接的导电部分 (1)总等电位连接(MEB) 总等电位连接的作用在于降低建筑物内间接接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害，它应通过进线配电箱近旁的总等电位连接端子板(接地母排)将下列导电部分互相连通；进线配电箱的PE(PEN)母排；
接地系统及等电位联结方案 1 接地系统 本建筑低压配电系统采用TN-S 接地型式。防雷接地，电气设备，信息系统等接地共用同一接地装置，利用桩基和地梁钢筋网作接地体，总接地电阻小于1Ω。P 线和N线自变压器中性点引出，均与接地体相连，然后分开敷设，并以不同颜色区分，不得混淆。所有电气设备不带电金属外壳、插座接地孔、电缆桥架、金属线槽及金属保护管均须与PE 线可靠连接。 2 等电位联结 在低压保护系统中，等电位联结作为降低接触电压的一种有效的补救措施，越来越受到人们的重视。 常用的等电位联结包括总等电位联结和辅助等电位联结。总等电位联结就是在建筑物电源线路进线处将PE 干线、接地干线、总水管、总煤气管、采暖和空调管等相连接。辅助等电位联结则是在某一局部范围内将上述线路、管道构件作上述相同连接，包括将固定设备的所有能同时触及的外露可导电部分（电气设备外壳、线路套管）和装置外可导电部分、钢筋混凝土结构主钢筋等装置外的导电部分相连接，并与所有设备的保护线，包括插座的保护线相连接。 （1）总等电位联结的作用。就是在发生接地故障时，提高该部分的地电位，从而降低接触电压，提高人身的防电击能力。 （2）辅助等电位联结的作用。IEC 规定，在TN 系统中固定式设备切断接地故障回路时间为5s，手握式设备为0.4s；但如果由同一配电盘引出线既供固定式设备、又供手握式设备时，由于他们的PE 线是连通的，固定式设备的危险接触电压将沿PE 线蔓延至手握式设备上，给手握式设备的使用者带来危险。为消除这一危险，应对此配电盘作辅助等电位联结。 （3）总等电位联结：在变电所内设总等电位联结端子排（MEB），各端子排以—25X4 镀锌遍钢与焊接的地梁钢筋连接，各种进出本馆的金属管道、建筑物金属构件、防雷接地、电气设备接地、智能专业各弱电系统的接地等，均须就近与等电位联结端子板相连；另外，在电梯井道内，水暖设备房等处设置预埋件，预埋件和地梁钢筋、变电所PE 排等均须与MEB 端子排相连。 （4）局部等电位联结：在室外移动式发电机配电箱、灯光、音响控制室、淋浴间、休闲池配电间、桑拿等处设置局部等电位联结端子板（LEB）。区域内所有金属管道、建筑物金属构件、配电箱内PE 排等均须与LEB 相连。
颜色电压用途 红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电 黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达 橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途 紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电） 黑色地线（0V）电源供电回路的必要组成部分 绿色PS－ON 开机信号线（当其与地线短接会启动电源） 灰色Power Good 监测线，连接主板与电源，起到信号反馈作用 蓝色-12V 老式串行口（现在很少用到） 白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线 电脑电源输出线颜色的含义与功率的分配 电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。 同样颜色的输出线，其输出电压都是一致的。电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。而黑色线则是地线。其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。 黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。P4结构电源也称为A TX12V，而AMD的Athlon64系统也继承了这种设计。如果你的电脑拥有大量的驱动器或有一个高频P4 CPU，那么有强大的+12VDC输出是必要的。 橙色线：＋3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始，INTEL公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳定与超频。 以上三种输出，是电脑电源的主要电能输出，它们的输出线明显多于其他输出，且输出电流也要大得多。 白色线：－5VDC输出，在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX, FLEX A TX一般不再提供-5V输出。在INTEL发布的最新的A TX12V 1.3版本中，已经明确取消了-5V的输出，大多数电源为了保持向上兼容，还有这条输出线。 显示器圆头电源线的解决,有2种方法:1就是把你显示器的电源线接头剪掉,用万用表的欧母档测出正负极。显示器接头应该是中间是圆针，在边上是一个扁的插针。圆针是正12V、扁针是GND。然后把你的机箱电源的黄色+12V还有黑色GND剥皮后分别和显示器的电源线相联。（一定要注意正负极正确，否则就会损坏你的显示器）。最后用黑胶布把接头包好。OK！ 2：就是买一个适配器直流12V 4A的。连接方法同上！ USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data- USB接口定义：
线束是电源系统电路的网络主体，担负着信号和电力的传输任务。电动汽车电源系统电力线路分为高压线路、低压线路等，线束的设计非常重要，不仅影响到产品美观，更影响到产品的安全性、可靠性。线束主要由导线、端子和连接器、保护附件等组成。 在汽车线束的设计中，最根本的要求就是：安全可靠、装拆方便、节约材料、节省空间和布局美观。电动汽车的线束比传统汽车的更为复杂，有较多的高压线束、低压线束、信号线等。随着大量电气设施的应用，车内空间越来越小，布线的难度越来越大，整车电路的可靠性越来越低，更加显示了线束设计的重要性。 动力线和低压导线、信号线必须选择耐高温、耐油、耐振动、耐摩擦的导线，要有耐温、耐油、耐磨、防水、防腐蚀、抗氧化、阻燃等特性。 (1)导线的选取对于低压导线的选择，主要根据用电器件功的大小计算流通导线的电流：长时间工作的电气设备可选择实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%~100%的导线，并根据电气设备所允许的电压降来确定导线的截面积。 根据导线的走向、接插件的数量（即电压降的大小）适当改变导线截面积。 根据功率P=UI，确定导线的电流，U是系统电压，所允许的电压降U j是一定的，则： （6-10） 式中 p——材料的电阻率，Ω·mm2／m； S——导线截面积，mm2； I——额定电流； l——导线长度，m。 或者按式（6-11）的经验公式计算： I=（S×10+8）/2 （6-11） (2)导线颜色的选用电源系统是应用在电动汽车上的，导线颜色的选用依据《汽车用低压电缆线的颜色》（QC ／T414-1999)执行（表6-4）。 对于电动汽车用电源系统，各类线的颜色还没有具体规定，一般厂家都是参考上述标准的颜色来定，电动汽车安全标准中，对于动力线，要求采用橙色或橙色套管。 (3)接插件的选取设计原则接插件的选取要保证与电器件良好接触，使接触电阻降为最低，提高可靠性，有限选用双弹簧式压缩结构的接插件。 根据导线的截面积和通过的电流大小选择接插件。护套要选择防水型的，同一线束中的护套颜色要分开。
电线接头（连接）方法 一、导线连接的基本要求 导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。 二、常用连接方法 需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。1．绞合连接 绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。 （1）单股铜导线的直接连接。小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图4-46 大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。 图4-47 不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。 单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图4- 50(a)]，也可以向左右两个方向缠绕[见图 4-50(b)]。
主等电位保护联结 一、标准规定：GB14821.1—93《建筑物地电气装置电击防护》第 7.1.2条规定，每个建筑物中的下述可导电部分必须与主等电位联结导体连接，以实现主等电位联结。a.主保护导体（保护干线）；b.主接地导体或主接地端子；c.建筑物内公用管道，如煤气管、水管；d.可以利用建筑物金属结构件，集中采暖和空调系统的金属构件。来自建筑物外可导电部分应在其户内紧靠入口处实行联结。------。 二、连接方法：树干式放射式 三TN、IT、TT系统不是本质安全的系统。 1、TN系统是规定时间内自动切除供电的保护.在下列情况下可出现异常电位. ①未切除供电前漏电设备上的对地电压是危险电压； ②保护零线断线或保护电器失效等导致保护电器不动作时, 漏电设备上或零线及接零设备上的对地电压,是危险电压。 ③同一系统中的其他电气设备只采取接地保护,漏电时导致零线及接零设备金属外壳上的出现异常的危险的对地电压. ④相线断裂时与大地有金属性连接时，导致零线及接零设备金属外壳上的出现异常的危险的对地电压. ⑤TN系统中，三相不平衡，PEN线断线，断口后的接零的设备外壳上带危险的对地电压。 2 TT系统是规定时间内自动切除供电的保护.在下列情况下可出现剩余电
流保护电器不动作,出现异常电位. ①剩余电流保护电器失效,②接线错误,③死区,④接地线断裂,无漏电电流.等导致剩余电流保护电器不动作. 漏电的电气设备、零线上的对地电压可能是危险电压。 3. IT系统的第一次接地故障时,不是规定时间内自动切除供电的保护.但在接地线断裂,脱落的情况下失去接地保护,可出现,出现异常电位. ①中性点不接地系统,漏电设备上的对地电压为U R + r)。r 为相线对地绝缘电阻，R为采取接地保护的接地装置的接地电阻,接地线断裂,脱落的情况下失去接地保护后,漏电设备不接地，接地电阻为∞.设r=10KΩ.此时人体电阻为R=4500欧的人体接触漏电设备，漏电设备上的对地电压为U R + r)=126V.有接地时,设R=4Ω, U R + r)=0.26V. ②中性点通过1000Ω接地,电气设备采用独立的接地保护. 设电气设备采用独立的接地保护的接地电阻为R=4Ω,电器设备漏电时, 设备上对地电压为U + 4)=0.9V. 接地线断裂,脱落的情况下失去接地保护后,漏电设备不接地，接地电阻为∞.设此时人体电阻为R=4500欧的人体接触漏电设备，人体接触电压为U.是危险电压 ③中性点通过1000Ω接地,电气设备与中性点的1000Ω电阻共同接地. 接地线未断裂前,,电器设备漏电时, 设备上对地电压接近零伏. 接地线断裂,脱落的情况下失去接地保护后,漏电设备不接地，接地
Q：电脑电源黄线是+12V的可我找不到-12V 请问我该怎么接？ A：1、千万不能接到-12V上，这样就成了24V了，要接到地线上，就是黑色的线（所有的黑线都是负极他们是相通的），也可以接到机箱上，机箱的电位就是零，和黑线是通的。 2、-12V 是蓝色的线，对0V黑线，通常只能输出大约0.5A的小电流，请注意。 电脑电源20pin与24pin接线区别及各针角对应电压 红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。 黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。 橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。 灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。蓝色：代表-12V电源线（向串口提供EIA电源）。 白色：代表-5V电源线（软驱锁相式数据分离电路）。 紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令). 绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压） 黑色：系统电路的地线。 U V W是三相电源中表示3根火线的字母，3根火线在实际应用中可以都是用黑色线，也可以分分为红，黄，蓝3种颜色。PE表示地线，一般用黄绿双色线。 N L 则是零线火线，单相电源中L（火线）一般用红色，N（零线）一般用蓝色 相线：红、黄或红绿 零线：蓝或黑 地线：黄绿相间 1、+5V（红色线）：转换各种逻辑电路。 2、+12V（黄色线）：驱动磁盘驱动器马达和所有风扇（例外：笔记本电脑的风扇使用+5V 或+3.3V）。 3、+3.3V（橙色线）：为CPU、主板、PCI（Peripheral Component Interconnect 外部设备互连）总线、I/O控制电路供电。 4、+5VSB（Stand By、紫色线）：负责远程电源的启动（大于720mA，主板启动只要0.01A）。 5、PS-ON（绿色线）：负责操作系统管理电源的开关，是一种主板信号，和+5VSB一起统称为软电源。小于1V时开启电源、大于4.5V时关闭电源，实现软件开关机、网络远程唤醒功能（设置唤醒时间、通过键盘开机）（和GND接电线短接就可启动电源） 6、-5V（白色线）：（负电压很少使用、如SFX去掉了-5V） 7、-12V（蓝色线）：PG信号(Power Good、灰色线、+5V信号(+3.0~+6.0V))：系统启动前，电源(电源打开后0.1秒~0.5秒发出该信号)进行内部检查和测试，测试通过则发给主板一个信号，故电源的开启受控于主板上的电源监控部件。PG信号非常重要，即使各路输出都正
什么是等电位联结 等电位连接（也叫联结）的定义有以下几种，但都是强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。 美国国家电气法规对等电位连接所下的定义是：“将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。” GB50057-94对等电位连接定义“将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。” GB50343-2004 定义“设备和外漏可导电部分的电位基本相等的电气连接。” GB50054-95定义“使各外露导体可导电部分和装置外可导电部分电位基本相等的电气连接。” 国际上非常重视等电位连接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。根据理论分析，等电位连接作用范围越小，电气上越安全。 1、接地是大范围的等电位连接 安全接地也是等电位连接，它是以大地电位为参考电位的大范围的等电位连接。在一般概念中接地指的是接大地，不接大地就是违反了电气安全的基本要求，这一概念有局限性。飞机飞行中极少发生电击事故和电气火灾，但飞机并没有接大地。飞机中的用电安全不是靠接大地，而是靠等电位连接来保证在飞机内以机身电位为基准电位来作等电位连接。由于飞机内范围很窄小，即使在绝缘损坏的事故情况下电位差也很小，因此飞机上的电气安全是得到有效保证的。人生活在地球上，因此往往需要与地球等电位，即将电气系统和电气设备外壳与地球连接，这就是常说的“接地”。飞机上可用接线端子与机身连接，而在地球上则需用接地极作为接线端子与其连接。 2、建筑物的等电位连接安装 国家建筑标准设计图集《等电位连接安装》(97SD567)对建筑物的等电位连接具体做法作了详细介绍。该图集适用范围为：一般工业与民用建筑物电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位连接通用安装图，建筑物防雷和电子信息设备防瞬态过电压及干扰等其他等电位连接安装尚应按其相应的要求进行施工。 2.1 等电位连接的分类及其连接的导电部分 (1)总等电位连接(MEB) 总等电位连接的作用在于降低建筑物内间接接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害，它应通过进线配电箱近旁的总等电位连接端子板(接地母排)将下列导电部分互相连通；进线配电箱的PE(PEN)母排；公用设施的金属管道，如上、下水、热力、煤气等管道；如果可能，应包括建筑物金属结构；如果做了人工接地，也包括其接地极引线。 建筑物每一电源进线都应做总等电位连接，各个总等电位连接端子板应互相连通。 (2)辅助等电位连接(SEB) 将两导电部分用导线直接作等电位连接，使故障接触电压降至接触电压限值以下，称作辅助等电位连接。 下列情况下需做辅助等电位连接：电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时；自TN系统同一配电箱供给固定式和移动式两种电气设备，而固定式设备保护电器切断 电源时间不能满足移动式设备防电击要求时；为满足浴室、游泳池、医院手术室等场所对防电击的特殊要求时。 (3)局部等电位连接(LEB) 当需在一局部场所范围内作多个辅助等电位连接时，可通过局部等电位连接端子板将下列部
浅谈卫生间局部等电位联结 卫生间等电位端子箱没有必要和防雷引下线相连，防止将室外雷电引入室内，引起电击，发生人身伤亡事故，详见下面误区五、六的分析。由于省标LO4D502卫生间等电位的做法中地面钢筋网的做法和局部等电位箱系统图只是箱子的下端做法，并不是很明确，特意给省标编者电话交流心得，结合其他一些单位的意见。 1、首先搞清楚什么是局部等电位？ 局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通，一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所，发生电击事故的危险性较大，要求更低的接触电压，或为满足信息系统抗干扰的要求，一般局部等电位联结也都有一个端子板或者连成环形。简单地说，局部等电位联结可以看成是在这局部范围内的总等电位联结。 2、为什么带淋浴的卫生间等场所要设局部等电位联结？ 要分析卫生间设置局部等电位的原因，我们必须先了解何为“电击”。“电击”，即通常人们所说的“触电”，是由于人体接触到带电部位而受到的身体伤害事件，但并非接触到带电体就一定会受到伤害，电流才是危及人体生命安全的直接因素（而不是电压），电击严重程度与通过人体的电流成正相关性。而通过人体的
电流的大小，又主要与接触电压和人体的阻抗有关。接触电压是指人体所接触带有不同电位的两点时，这两点之间产生的电位差。有了接触电压，就会靠人体这个电气通路形成电流。比如，当人的一只手接触到某一带电物体，这个带电物体与人体另一部分比如脚所接触到的导电物体之间有电位差，那么就有电流通过人体；如果这个电流达到了对人体有伤害的程度，就会发生触电事故。 目前的居民住宅卫生间内一般都有带有淋浴间或浴缸，电气设备如灯、排气扇、电热水器、开关、插座等也是一应俱全。在日常生活中，当我们发现有人触电时，首先想到的办法就是切断电源。目前对室内一般的防电击做法是在卫生间的插座回路设置了漏电保护装置，额定漏电动作电流不大于30mA，当这些设备漏电且电流达到设定值时，漏电保护装置就会动作断开回路断路器，以达到保护的目的。这种做法即是“通过切断带电体的电源来达到电击防护的目的”。 但是，虽然设置了漏电保护装置，且动作电流为30mA，但这并不意味着因此就能在发生触电时将通过人体的电流限制在30mA 以下，因为在卫生间内环境是潮湿环境，人在洗浴时自身阻抗也会大大降低，发生电击时流过人体的电流很大，尽管这个电流已经足以使保护装置动作切断电源，但在其动作切断电源之前流过人体的电
目录 第5章电源线与接地线安装..................................................................................................... 5-1 5.1 供电与接地系统简介 .......................................................................................................... 5-1 5.1.1 MSOFTX3000的供电系统 ...................................................................................... 5-1 5.1.2 MSOFTX3000的接地系统 ...................................................................................... 5-2 5.2 安装电源线与接地线 .......................................................................................................... 5-3 5.2.1 安装流程.................................................................................................................. 5-3 5.2.2 安装MSOFTX3000设备机柜内的电源线................................................................ 5-5 5.2.3 安装MSOFTX3000设备机柜内的接地线................................................................ 5-8 5.2.4 安装MSOFTX3000设备机柜间的接地线.............................................................. 5-10 5.2.5 安装MSOFTX3000设备机柜的电源进线及接地线 ............................................... 5-11 5.2.6 安装直流配电柜到直流配电屏的电源母线 ............................................................. 5-15

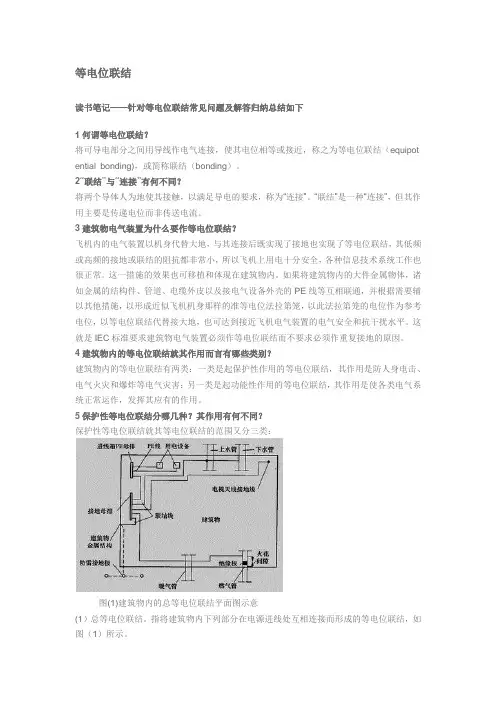

等电位联结的种类和作用简述 一、等电位的定义 等电位联结就是将可用导电部分导线作电气连接，使其电位相等或接近。而在《建筑物防雷设计规范》GB50057-2010中将等电位联结定义是将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。等电位定义有多种释义，但其释义最终的共同之处就是减小电位差。 二、建筑电气设置等电位的重要性 用等电位联结带替大地接地，将建筑物内的金属物体（如金属结构件、管道、电气设备外壳的PE线等）相互联通，并根据建筑物自身特点的需要，辅助以其它措施，以使建筑物内建筑电气装置实现低频或高频的联结抗组达到一个非常低或相对接近电位差的位置，从而达到电气安全和抗干扰的水平。这性能往往优于电气接地装置，这也是建筑电气必须设置等电位的重要性原因之一。 三、等电位种类及作用 建筑物内等电位联结有两类：一类是起保护性作用的等电位联结，其作用就是以防人身电击、电气火灾和爆炸等电气灾害；另一类是起功能性作用的等电位联结，其作用就是使各类电气系统正常运作。 而我们现在大多接触所认知的就是起保护性作用的等电位联结。保护性等电位联结就其联结可以分为三类： 1.总等电位联结（MEB），是指将建筑物内总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起，如图1-1所示：
等电位联结示意图，1-1 1）电源进线箱内PE母线排，各电气设备的外露导电部分通过连接PE线而实现等电位联结，不必另接联结线； 2）接地装置的接线母牌，即MEB箱内的端子板 3）建筑物内的各类公用设施的金属管道，如进户电气管、水管等； 4）可连接的金属构建。 2.辅助等电位联结（SEB），是指将人体可同时触及的可导电部分联通的联结，用以消除两不同电位部分的电位差引起的电击危险。 3.局部等电位联结（LEB），是指将局部范围内的可同时触及的可导电部分相互联通的联结（常见于卫生间内设置，如图1-2所示）。在具备总等电位联结条件下它可以在局部范围内进一步降低接触电压至电压限值一下。
浅谈民用建筑等电位联结的具体做法 发表时间：2018-10-24T10:23:11.157Z 来源：《防护工程》2018年第13期作者：崔洋 [导读] 对于现阶段的建筑工程而言，电气施工已经体现出了越来越重要的作用，可以说建筑工程内的功能大多数都是通过电气施工来实现的 崔洋 黑龙江省建工集团有限责任公司 摘要:对于现阶段的建筑工程而言，电气施工已经体现出了越来越重要的作用，可以说建筑工程内的功能大多数都是通过电气施工来实现的。但是接地出现故障，就会给电气施工造成很多负面影响，非常容易导致火灾。所以在这种情况之下，等电位连接也已经成为一种应用非常广泛的方法，对于一系列接地导致发生的火灾，其有很好的预防作用，现在已经得到了充分的推广。本文首先简要分析了等电位联结的相关概念，之后结合其重要性总结了一些具体做法，希望可以给相关工作的开展提供一些参考。 关键词:等电位联结；民用建筑；施工技术 现在我国经济发展水平不断提高，科学技术也得到了相应的进步，建筑工程的功能越来越多，相应地，人们也就在安全性和质量上提出了要求。近年来人们对于防雷防电有了越来越全面的认识，所以人们也开始不断提高电气施工质量给予了相应的重视，等电位联结这种施工方法的应用越来越普遍。与此同时，这种施工技术也开始随着电气种类的增多，地位也越来越突出，现在已经成为建筑施工中的关键性内容。 一、等电位联结概念介绍 在实际建设工作当中，建筑内的金属通道和到点设备进行连接的同时，也要使用特殊通道将其向室外导引，这样一来，建筑工程就可以将电位差保持为0，这种方法就叫等电位联结。等电位联结可以避免各类电气事故，现在已经应用到了很多民用建筑当中。尤其是厨卫等部位较为潮湿，所以这种联结方法有更好的使用效果。 和近年来，等电位联结已经成为人们非常重视的施工方法，其独特的作用引起了人们的广泛重视，不仅可以保证建筑工程电气运行的安全性，更可以保证工程本身的防雷作用。对于现阶段的电位联结而言，常用的施工方法有三种： 第一种是接地连接，接地联结的使用范围比较大，并且在现阶段的电气施工当中也有最为广泛的应用范围。在接地施工时，安全接地通过等电位联结的情况，直接将地面作为一个参照物，这样就可以直接消除建筑内的电压差，即便出现漏电也不会产生电压差。正常来说，在接地施工时，其直接和地面相连接，这也是其准则中的一项重要内容。但是这一概念应用中本身也有一定的局限性，将会给社会进步造成严重影响。 第二种是总等电位联结，结合现行的设计和安装规范，民用建筑内的电气设备，都应当采用这种方式进行联结。其含义就是在联结过程中，将室内导线全部集中到配电箱接地母线之上，将电能导入大地。这IE导线包括各种线路管道、暖通管道和天然气管道等等，这样就可以达到较好的效果。 最后是局部等电位连接，这种连接方式是指在相应的范围内，使用等电位连接来讲导电部分全部连接起来。这种方法可以应用到医院手术室等场合。 二、如何进行总等电位联结 （一）联结线要求 按照国家建筑标准设计图集《等电位联结安装》（02D501）的要求，总等电位联结线的最小截面要求为不小于进线PE（PEN）的0倍，且不小于6mm2铜导线或热镀锌渍10圆钢、25mm伊4mm扁钢，局部或辅助等电位联结的最小截面要求为2.5mm2。 （二）接地极的联结 等电位联结的基础是接地体的联结，一切的强弱电、防雷的接地极都必须和总等电位母排进行稳定的联结，这才能为弱电和防雷的安全提供保障，尤其是针对弱电系统的接地，一定要和等电位进行可靠联结，如果没有进行合理的联结，就会造成一些漏电、火灾等的安全隐患。 （三）建筑钢筋构件的联结 建筑钢筋、构件的等电位联结是为了保障建筑的电位稳定性所进行的环节，对其他导体进行等电位联结具有非常重要的作用。因为砼的机构内部的钢筋分布比较复杂，互相联结，就会形成一个近似于法拉第笼的电气结构，这有这样才能对这个庞大的金属笼进行安全合理的等电位联结，才能为建筑的电位平和和安全提供保障。施工人员除了要防止外界环境对电磁的干扰外，还要注意防止雷电对电位的冲击，这样才能保障电子信息系统的日常工作，对民用建筑的电位稳定具有重大的作用。除此之外，我们认为，如果钢筋、构件已经完成了可靠联结，其他的导体就可以直接利用周围的钢筋进行电位联结，同时也就可以完成等电位联结。 （四）配电箱、金属电气导管与线槽的联结 配电箱和金属电气的导管和线槽是等电位联结的重要组成部分。虽然以往的电气规范对配电箱的电气接地没有一个准确的限制，但是我们通过实践可以知道，这个规定和等电位联结的要求是相似的，在进行等电位联结施工时，也可以同时满足电气规范的要求。 三、总等电位联结与局部等电位联结的关系 在设有总等电位的民用建筑中，一些位置的等电位对总等电位来说起到一个强化的作用。对具有特殊要求的位置必须要进行更为严格的施工，更要遵守电气规范的要求。比如对卫生间等电位联结，因为室内比较潮湿，所以更容易发生漏电等现象，做好卫生间的电位措施可以保障人们的使用安全。对没有设置总等电位的民用建筑，一些部分的电位联结影响比较少。所以，对于总等电位联结的建筑来说，必须要从总等电位母排上用一根MEB联结电位母排。对总等电位联结必须要进行严格的施工，必须要遵守电位联结技术施工的相关规定。 四、现阶段等电位联结实施中的常见问题 现阶段建筑电气的设计施工中等电位联结做法不规范是一个突出的问题，涉及到工程量和造价的原因，对等电位联结的作用又将信
建筑电气等电位联结 等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来，以达到减少电位差的目的。 等电位系统是作为安全（接地或等电位）目的采用的一种方法，简单说就是把处于危险区域内的正常时不应带电的金属物体或部件全部用电气方式进行连通，使它们处于一个相同的电位（接地或不接地）。 等电位联结包括总等电位联结（MEB）、局部等电位联结（LEB）和辅助等电位联结（SEB）。 总等电位联结(MEB)—— 总等电位联结（MEB）作用于全建筑，MEB对于任何一个建筑物，必须设置。它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，消除自建筑物外沿电气线路和各种金属管道窜入的危险故障电压，有利于消除雷击电磁脉冲干扰，减少保护装置据拒动带来的危害。根据国内外电气事故统计，低压系统短路大多为相线碰设备外壳、金属管道结构和大地的接地故障(接地短路)，而这些设备外壳、管道、结构带对地故障电压沿电气线路和各种金属管道窜入的危险故障电压易导致人身电击或电气火灾事故，住宅内作总等电位联结可消除或降低这种故障电压，其效果胜过单纯的接地。IEC标准规定，当采用自动切断电源法作为防止间接电击的措施时，必须采用总等电位联结。 总等电位联结主要是将建筑物内的下列导电部分汇接到进线配电箱近旁的接地母排（总接地端子板）上而互相联结： ——进线配电箱的PE（PEN）母排； ——自接地极引来的接地干线（如需要）； ——建筑物内的公用设施金属管道，如煤气管道、上下水管道，
以及暖气、空调等的干管； ——建筑物的金属结构，钢筋混凝土内的钢筋网; ——当有人工接地装置，也包括其接地极引线（接地母线）。 总等电位联结一定是接地的，一般设置在建筑管线入户附近、总电源入户处或变配电中心墙体上，为便于联结，要求设有MEB总等电位箱，内设联结端子板。 局部等电位联结（LEB）—— 局部等电位联结（LEB）作用于建筑物内局部区域，是在建筑物内的局部范围内按需要再按总等电位联结的要求再做一次等电位联结，消除自总等电位联结后沿PEN线或PE线传导的危险故障电压，降低预期接触电压，一般在对于过电流保护不满足切断电流的时间要求时设置，主要用于卫生间、浴室等部位，主要用来保护人免遭触电以及因电引起的火灾等的防护装置。多个局部等电位联结（LEB）间是并联关系，一般并联引至总等电位联结（MEB），但两者之间也可以没有连接线，独立设置。 每处局部等电位联结部位，为便于联结，要求设有LEB局部等电位箱，内设联结端子板。 辅助等电位联结（SEB）—— 是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结，使故障接触电压降至接触电压限值以下。如果在一个装置内或装置的一部分内，或供电线路的未端，不能满足自动切除供电的安全条件时，应实施辅助等电位联结（SEB）。一般用于配电房内可导电体联结，其它场所很少采用。 等电位联结安装要求—— ——金属管道的连接处一班不需要加接跨接线； ——给水系统的水表需加接跨接线，以保证水管的等电位联结和
等电位联结安装》（97SD567）国标图的修编 目前，我国许多新修订的规范、标准逐步同国际电工标准（IEC标准）接轨。等电位联结在电气设计中，是一种行之有效的安全措施，早已为国际上许多国家所采用。我国对等电位联结的作用在认识上也有了长足的进步，1997年编制的《等电位联结安装》提出了一些基本做法，自试用以来收到了施工过程中对许多实际问题的反映，特别是信息技术的迅猛发展，对防雷、接地、等电位有了更高的要求，因此我们参考国际、国内的新标准、新做法对原标准图97SD567作了修编，新的图集号是02D501-2，下面主要对新图册做一些说明 1 等电位联结的分类 笔者在编制97SD567时，曾对"等电位联结"和"等电位连接"分析比较，决定本图册采用"等电位联结"这一名称，但现实工作中，这两个词往往还混淆不清，在此想强调一下，任何标准、规范要想正确的贯彻执行，必须要有规范的名称，具体分析见"浅谈《等电位联结安装》标准图的编制"（《现代建筑电气设计技术文集》第233页。在总说明中，把等电位联结分为三个层次，即总等电位联结，辅助等电位联结，局部等电位联结分别作了详细说明。 总等电位联结作用于全建筑物，由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。辅助等电位联结是在导电部分间，用导线直接连通，使其电位相等或接近，一般是在电气装置的某部分接地故障保护不能满足切断回路的时间要求时，作辅助等电位联结。 局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通，一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所，发生电击事故的危险性较大，要求更低的接触电压，或为满足信息系统抗干扰的要求，一般局部等电位联结也都有一个端子板或者连成环形。简单地说，局部等电位联结可以看成是在这局部范围内的总等电位联结。其区别可借助图集第6页图理解。 2 等电位联结的有效性 在图册等电位联结导通性的测试中，提出了3Ω的阻值要求，主要是参考了德国的标准，等电位联结只是防间接接触电击的附加防护措施，提出阻值要求主要是为等电位的导通性提出量化标准，实际工作上容易执行。因此在用电设备投入运行之前，对等电位用的管夹、端子板、联结线、有关接头、整个路径上的色标要进行一次检验，测量等电位联结端子板与等电位联结范围内的金属管道末端之间的电阻。有人担心测量后电阻不满足要求时没有较好的补救措施，其实所测得的电阻值主要为接触电阻，如果联结可靠或增补一些跨接线，做到3Ω以下应是不困难的。在导通性测试中，测试电源可采用空载电压为4～24V的直流或交流电源，测试电流不小于0．2A，最好用5A的测试电流，电流太小测量值不准确。目前国外及国内已有专门厂家生产测试等电位联结用的测试仪，用于检测比较方便。 对于辅助等电位联结和局部等电位联结防电击的有效性可通过下式进行校验： R≤U1／Ia 式中： R--可同时触及的外露可导电部分和装置外可导电部分之间的电阻（Ω）；
图解：主板电源线接法 图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等） 一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。 一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。 一般电源线接口如下： 电源LED灯 + －电源开关 。。。。 。。。。。 + －重启未定义接口（这果多一个接口，貌似没用的） 硬盘LED灯 一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。 其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
