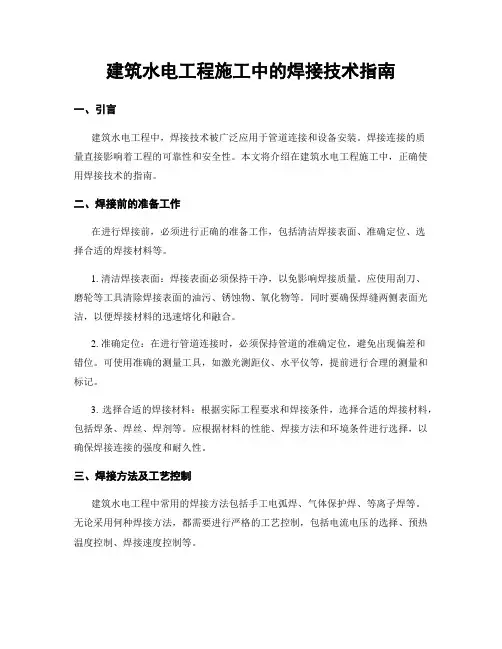

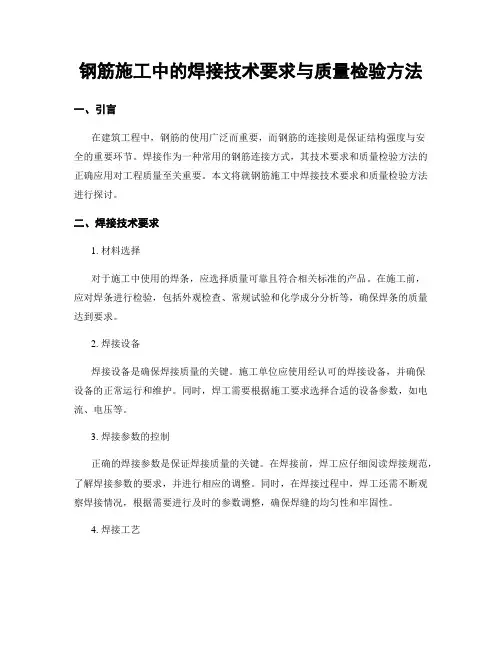

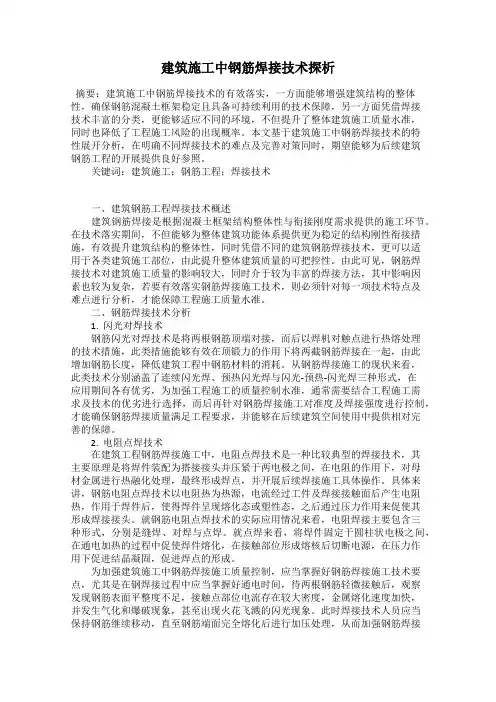

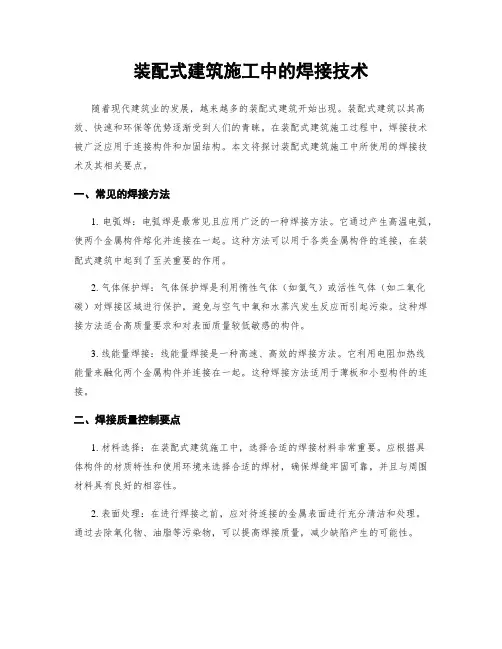

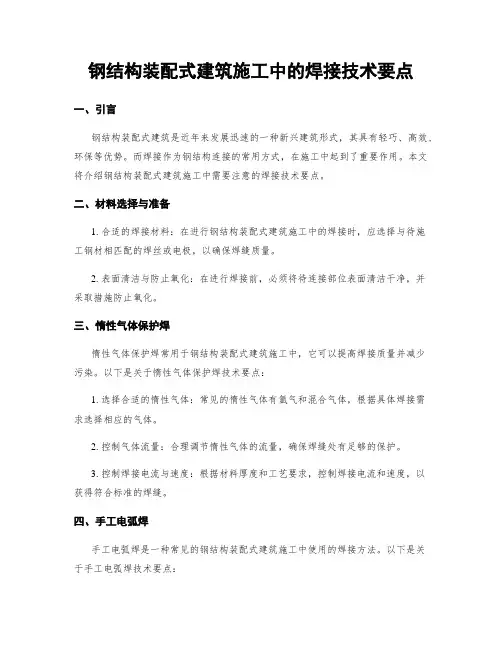

建筑施工中的焊接技术浅析
摘要：随着建筑施工技术手段的不断完善，焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，co2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。本文通过对焊接系统的介绍，让大家对其特点有一定的了解，从而在焊接过程中避免因操作不当而造成损失。
关键词：焊接技术注意事项焊接系统特点
前言：焊接作为一项常用技术广泛应用于建筑施工中。20世纪早期，随着第一次和第二次世界大战开战，对军用器材廉价可靠的连接方法需求极大，故促进了焊接技术的发展。今天，随着焊接机器人在工业应用中的广泛应用，研究人员仍在深入研究焊接的本质，继续开发新的焊接方法，以进一步提高焊接质量。焊接技术就是高温或高压条件下，使用焊接材料将两块或两块以上的母材连接成一个整体的操作方法。使同性或异性两工件产生原子间结合的加工工艺和联接方式。焊接应用广泛，既可用于金属，也可用于非金属。
1、焊接要点及注意事项
T/P92钢焊接工艺方案设计 1 、T/P92钢焊接性简述 T/P92钢的标准化学成分和机械性能列入表1和表2。欧洲开发的新型马氏体耐热钢—E911钢属于T/P92钢。日本开发的新型马氏体耐热钢—NF616钢属于T/P92钢，已列入ASTM/ASME A 213 T91和ASTM/ASME A335 P92标准。 表1 T/P92钢的化学成分 表2 T/P92钢的机械性能 1.1 T/P92在T/P91钢的基础上加入了1.7%的钨（W），同时钼（Mo）含量降低至0.5%，用钒、铌元素合金化并控制硼和氮元素含量的高合金铁素体耐热钢，通过加入W元素，显著提高了钢材的高温蠕变断裂强度。在焊接方面，除了有相应的焊接材料，并由于W是铁素体形成元素，焊缝的冲击韧性有所下降外，其余对预热、层间温度、焊接线能量，待马氏体完全转变后随即进行焊后热处理以及热处理温度、恒温时间的要求都是比较相近的。 1.2 T/P92钢中有关C、S、P等元素含量低、纯净度较高，且具有高的韧性，焊接冷裂纹倾向大为降低，但由于其钢种的特殊性，仍存在一定的冷裂纹倾向，所以焊接时必须采取一些必要的预防措施。 1.3 T/P92钢中添加W元素，促进了δ铁素体的形成，使冲击韧性比
T/P91有所降低，所以焊缝的冲击韧性与其母材、HAZ和熔合线的韧性相比，也存在明显降低的问题。
1.4与T/P91钢相似，存在焊接接头热影响区“第四类”软化区的行为。焊接接头经过长期运行后，焊接断裂在远离焊缝区的软化带，此软化带强度明显降低。 2、 T/P92钢的应用 2.1 T/P92钢具有与T/P91优良的常温及高温力学性能。通过加入W 元素，显著提高了钢材的高温蠕变断裂强度，T/P92钢的工作温度比T/P91钢高，可达630℃。 2.2 T/P92钢中碳的含量保持在一个较低的水平是为了保证最佳的加工性能，高温蠕变断裂强度非常高，抗腐蚀性能好，提高了耐热钢的工作温度，减少了钢材的厚度，降低了钢材的消耗量，降低了管道热应力。在国内首台USC机组玉环电厂机组对主蒸汽管道的设计中，曾有两套方案，若采用P91钢材，其规格为φDn349×103mm；若采用P92钢材，由规格可减为φDn349×72mm。 2.3用于替代电厂锅炉的过热器和再热器的不锈钢（不锈钢焊接有严重的晶间腐蚀及与铁素体、珠光体钢等异种钢的焊接问题），用于极苛刻蒸汽条件下的集箱和蒸汽管道（主蒸汽和再热蒸汽管道），其热传导和膨胀系数也远优于奥氏体不锈钢。 2.4由于T/P92钢的含碳量低于T/P91钢材，是低碳马氏体钢，须在马氏体组织区焊接，其预热温度和层间温度可以大大降低，据国外资料研究，通过斜Y型焊接裂纹试验法测定的止裂预热温度为100-250℃左右。 3 、T/P92钢焊接接头质量的各种影响因素的分析 3.1影响T/P92焊接接头质量的主要因素及影响结果见表1
焊接规程 为了保障焊接与切割工作者的安全, 改善卫生条件, 防止工伤事故和减少经济损失，特制定本标准。 1适用范围 本标准规定了焊接与切割安全的基本原则，适用于各种焊接与切割操作。 水下、化工、铁路、船舶等专业焊接与切割中的安全标准，是本标准专业内容的具体补充。 2气焊与气割设备及操作安全 2．1一般安全要求 2．1．1乙炔最高工作压力禁止超过174kPa1．5kgf／cm*2*)表压。 2．1．2禁止使用紫铜、银或含铜量超过70％的铜合金制造与乙炔接触的仪表、管子等零件。 2．1．3乙炔发生器、回火防止器、氢气和液化石油气瓶、减压器等均应采取防止冻结措施。一旦冻结应用热水解冻，禁止采用明火烘烤或用棍棒敲打解冻。 2．1．4气瓶、容器、管道、仪表等连接部位应采用涂抹肥皂水方法检漏, 严禁使用明火检漏。 2．1．5气瓶、溶解乙炔瓶等均应稳固竖立，或装在专用胶轮的车上使用。 2．1．6禁止使用电磁吸盘、钢绳、链条等吊运各类焊接与切割用气瓶。 2．1．7气瓶、溶解乙炔瓶等，均应避免放在受阳光曝晒，或受热源直接辐射及易受电击的地方。 2．1．8氧气、溶解乙炔气等气瓶，不应放空，气瓶内必须留有不小于98～kPa(1～2kgf ／cm*2*)表压的余气。 2．1．9气瓶漆色的标志应符合国家颁发的《气瓶安全监察规程》的规定，禁止改动，严禁充装与气瓶漆色标志不符的气体。 2．1．10 气瓶应配置手轮或专用搬手启闭瓶阀。 2．1．11工作完毕、工作间隙、工作点转移之前都应关闭瓶阀，戴上瓶帽。 2．1．12禁止使用气瓶做为登高支架和支承重物的衬垫。 2．1．13留有余气需要重新灌装的气瓶, 应关闭瓶阀。旋紧瓶帽, 标明空瓶字样或记号。 2．1．14氧气、乙炔的管道, 均应涂上相应气瓶漆色规定的颜色和标明名称，便于识别。 2．2乙炔发生器 2．2．1乙炔发生器与回火防止器的设计、制造应符合乙炔发生器标准和国家颁发的《压
第一节焊接施工方案及工艺措施 (一) 焊接专业施工总体安排 1、工程主要特点 1.1 焊接作业主要特点 本机组为1000MW超超临界机组，焊接工程量大（受监焊口数量）；中高合金焊口比例大；T/P91、T/P92焊口量相当大；结构焊接合金件较多，密封焊接量大，要求严格。T/P92钢材在本机组的大量使用，这种钢材属马氏体热强钢，其焊接性较差，对焊接工艺要求极高。 1.2 热处理作业主要特点 机组中需要经焊后热处理的焊口多，壁厚大，所涉及的部件的焊口遍布机组炉、机的各个部位，所以在焊接热处理的施工上一定要调度合理、施工过程有序、规范，做到机械、材料的利用率上升、耗损率下降，确保焊接工程的顺利施工。 2、焊接施工原则 (1) 焊接时尽量减少热输出量和尽量减少填充金属； (2) 地面组合焊接应合理分配各个组对单元，并进行合理组对焊接； (3) 密集管排及中大径管道采用双人对称焊接； (4) 位于构件刚性最大的部位最后焊接； (5) 由中间向两侧对称焊接； (6) 结构焊接先焊短焊缝，后焊长焊缝； (7) 当存在焊接应力时，先焊拉应力区，后焊剪应力和压应力区； (8) 膜式壁焊接采用分段退焊法。 3、总体工程安排 焊接专业独立管理，主要配合锅炉、汽机等专业焊接施工需求。针对焊接专业特点，拟采取以下安排。 (1) 建立健全焊接质量管理机构，制定质检人员岗位责任制。焊接、热处理施工按照公司质量体系文件规定的程序、有关规程规范、合同文件及监理的要求进行施工、检查验收。
(2) 焊接施工前，工程技术人员对焊接施工基础资料的前期准备，对现场焊接人员资质的认证和焊前考核，以及对现场将投入使用的焊接机械及热处理设备等的检查、校验及标定。 (3) 焊接施工前，建立二级焊条库，库内设置的烘干箱、恒温箱数量满足工程使用、并配备除湿器、电暖器、空调等设施。地面铺设防潮材料，保持库内温湿度在标准范围内。 (4) 本工程受热面管子全部采用GTAW或GTAW+SMAW方法焊接，视管子规格和位置难易程度并结合焊接工艺评定决定使用哪一种焊接方法。 (5) 本工程中大口径管道采用GTAW+SMAW方法焊接，焊接时应特别注意根部打底质量，确保熔透，层间清理应干净。中径管焊接时，为确保表面工艺质量，宜选用φ3.2焊条盖面。需预热和热处理的应及时进行预热和焊后热处理。 (6) 主蒸汽、再热热段管道材质为SA-335P92，焊接要求比较高，施焊焊工必须严格按照作业指导书和焊接工艺卡规定焊接。焊丝和焊条按工艺评定上的材料选用。焊接过程中应控制焊接线能量，防止线能量过大。 (7) 中低压管道及二次门后焊口采用氩弧焊打底（主要是汽机房内的管道），汽轮机、发电机的冷却、润滑系统管道及燃油管道必须进行氩弧焊打底。 (8) 凝汽器与低压缸连接由6名以上焊工对称施焊，采用分段退焊法。施焊过程中，在下汽缸四侧台板处，应装设监视变形的千分表，并设专人监视。 (9) 仪表、压力测点、温度测点、取样等管道的直径都在25mm以下，焊接方法为GTAW。壁厚≤2mm的管道焊接可采用一道成型，壁厚＞2mm的管道焊接应焊至2～3层，以保证焊缝有规定的余高。 (10) 铝母线焊接场所允许的环境温度应在0℃以上，如环境温度过低时，应采取有效方法提高环境温度。焊接铝锰合金时，选用铝锰焊丝（丝321）或铝硅焊丝（丝311）。 (11) 锅炉密封采用手工电弧焊方法进行施工，焊接前应将坡口边缘的油、漆、锈、垢等清理干净。锅炉密封焊接应采用分段跳焊，采用合理顺序、消除焊接应力变形焊接引起的变形，超出规定尺寸时，应采用火焰或锤击等方法校正。 (12) 本工程热处理的用电加热方式，温度曲线用打点式自动温度记录仪记录。热处理参数（如加热温度、升降温速率、恒温温度、恒温时间等）按《火力发电厂焊接热处理技术规程》（DL/T819-2010）中的有关规定执行。
整体解决方案系列 电气焊安全技术措施（标准、完整、实用、可修改）
编号：FS-QG-87928电气焊安全技术措施 Electrical welding safety technical measures 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 1、电气焊人员必须经过专业培训考试合格，并且持证上岗。 2、电气焊作业人员必须具备一定消防安全知识，能熟练使用消防灭火器材。 3、作业时跟班领导一定要进行现场统一指挥，在现场将措施落实到位，并指定专人在场检查和监督，发现问题及时汇报。 4、焊、割等设备的运输执行有关运输安全规程。氧气瓶、乙炔瓶在装卸、运输时不得同油脂、易燃、易爆物品同车上下，必须轻装轻放、捆绑牢固，防止碰撞、滚动。氧气瓶上应装设防震胶圈，搬运前检查安全阀是否拧紧。 5、工作场所必须选择在安全地点，顶板离层、片帮必须处理彻底，
在支护完好的地方，必要时用不燃性材料设临时支护。 6、电焊、气割等工作地点的前后两端各10m的井巷范围内，应是不燃性材料支护，并应有供水管路，有专人负责喷洒水。工作地点至少备有2个个干粉灭火器和足够数量灭火沙袋。 7、作业之前利用清水对作业地点20米范围内煤尘、浮煤、巷帮、煤壁和底板进行冲洗清理，电焊、气割等工作完毕后，工作地点应再次用水喷洒，并应有专人在工作地点检查1h，发现异状，立即处理。 8、在井口房、井筒和倾斜巷道内进行电焊、气割和焊接等工作时，必须在工作地点的下方用不燃性材料设施接受火星。 9、电焊、气割等工作地点，作业过程中要求安监员和瓦检员在现场监督检查，随身携带光学瓦斯检测仪和便携瓦检仪，要保持常开，并且瓦检员每隔一小时使用光学瓦检仪检测一次瓦斯浓度，作业地点风流中瓦斯浓度大于0.5%时不得作业，只有在检测证明作业地点附近20m范围内巷道顶部及其他边角部位无瓦斯积存时，方可进行作业。
钢结构焊接规范 钢结构从下料、组对、焊接、检验等工艺 钢结构手工电弧焊焊接施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235 钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、 焊条保温桶、钢丝刷、石棉条、测温计等。 2.2作业条件 2.2.1熟悉图纸，做焊接工艺技术交底。 2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3现场供电应符合焊接用电要求。 2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。3.2钢结构电弧焊接 3.2.1平焊 3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，
焊接件通用技术规范 1.目的 为统一普通钢结构焊接件在工厂全过程的基本要求，特制订本规范。 2.范围 如顾客未对焊接件产品的加工及检验要求做出明确规定（含规范和图纸）、或已给出的规定不全时，在技术文件编制、加工制作、性能试验、检验规则以及标识、包装、运输、贮存和检验等环节须执行本规范的要求。 3.一般要求 3.1焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。 3.2焊接件材料和焊接材料 3.2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。 3.2.2用于焊接件的材料（钢板型钢等）和焊接材料（焊条、焊丝、焊剂等），进厂时应按照材料标准规定，验收合格后方准使用。 3.2.3对于无牌号和无合格证书的焊接件材料和焊接材料须进行检验和鉴定，确认合格后方准使用。 3.2.4原材料下料前的形状偏差应符合有关标准规定，否则应予以矫正或另作他用（矫正可下料前校正，也可下料后校正），使之达到要求。矫正后，钢材表面不应留有明显的损伤。 3.3焊接零件未注公差尺寸的形位公差 3.3.1零件尺寸的极限偏差 手工气割的板材、型钢（角钢、工字钢、槽钢）零件尺寸的极限偏差应符合表1规定。 3.2.2零件形位公差 3.2.2.1板材零件表面的直线度和平面度公差应符合表2规定，直线度应在被测面的全长上测量。 表2 mm
3.2.2.2型材零件的直线度、平面度、垂直度公差应符合表3的规定，歪扭误差应符合表4的规定。 表3 mm
3.2.2.3板材与型材零件切割边棱对表面垂直度，不得大于表5规定。 图1 L—边棱长度；t—直线度 3.2.2.4板材零件边棱之间的垂直度与平行度，不得大于相应尺寸的公差之半（见图 2）。 t≤Δ 图2 3.2.2.5型材零件切割断面对其表面的垂直度以及型材零件切割断面的平行度，不得大于型材零件切割断面之间的尺寸公差之半（见图3）。 图3 3.2.2.6弯曲成型的筒体零件尺寸的极限偏差、圆角和弯角，（≥5mm钢板）应符合表6规定。
VCM装置-工艺管道焊接施工方案 1编制说明 本方案针对于新疆圣雄50万吨/年PVC项目（二）-VCM装置工艺管道的焊接。 2编制依据 施工图纸 《工业金属管道工程施工及验收规范》GB50235-2010 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2010 《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2002 《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3525-1999 《压力管道安全技术监察规程—工业管道》TGS D0001-2009 3工程概况及焊接特点分析 VCM装置工艺管道主要介质包括乙炔、12度冷冻水回水、7度冷冻水上水、除氧剂、任基苯酚、化学污水、冷冻盐水、冷却循环回水、冷却循环上水、脱盐水、盐酸、超低压蒸汽、低压蒸汽、混合气、氮气、稀碱液、工厂空气、氯乙烯、真空气、放空气等多种介质，其中高温、高压、有毒介质管道对焊接的要求较高，应严格按照焊接工艺施工。 20#、20G、Q235B、L245、16Mn是低碳钢，焊接性能较好，但是容易出结晶裂纹、高温液化裂纹、多边化裂纹，其发生部位大多在（焊缝、HAZ区、多层焊层间）、且还会出现内凹、咬边、气孔等缺陷，焊接过程中应严格按照焊接工艺施焊（工艺参数、接头形式、预热、焊接顺序）。 0Cr18Ni9、00Cr17Ni14Mo2是奥氏体不锈钢，碳当量低，焊接性能良好，但是容易出现晶间裂纹和应力腐蚀裂纹（沿晶开裂和穿晶开裂）、气孔、咬边等缺陷。所以在焊接过程中，除应严格按照焊接工艺施焊外，在焊接过程中还应注意对根部和焊缝的保护。在焊后应对焊缝进行钝化处理。 4焊接材料的选择 母材材质焊条焊丝 烘干温度 （℃） 恒温时间 （分） Q235B、20G、L245、20#J426 J427 HO8Mn2SiA350—40060 16Mn J507HO8Mn2SiA350—40060 0Cr18Ni9A102H0Cr21Ni10150—20060 00Cr17Ni14Mo2A022 H00Cr19Ni12 Mo2 150—20060 若以上烘烤温度与焊条生产厂家的烘烤温度不符，要以焊条生产厂家规定的烘烤温度进行烘烤。 5焊接方法的选择 为保证焊接质量和管内清洁，对接焊缝一律采用氩弧焊打底的焊接方法。 管径≤80mm，壁厚≤6mm的对接焊口采用全氩弧焊接；其它对接焊口采用氩弧焊打底、手工电弧焊填充并盖面的氩电联焊的焊接方法, 角焊缝采用手工电弧焊。 6电焊机选择 采用目前国内较先进的、性能稳定、质量可靠、节能型的ZX7-400ST型逆变直流焊机或者硅整流焊机。 7焊材烘烤、发放及使用管理
钢结构焊接技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
钢结构安装技术交底记录
4. 焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100mm范围内的母材，加热到20％以上后方可施焊，且在焊接过程中均不应低于这一温度：实际加热温度应根据构件的构造特点、钢材类别及质量等级和焊接性能、焊接材料熔敷金属扩散氢含量、焊接方法和焊接热输入等因素确定，其加热温度应高于常温下的焊接预热温度，并由焊接技术责任人员制定作业方案经认可后方可实施。作业方案应保证焊工操作技能不受环境低温的影响，同时对构件采取必要的保温措施。 5．施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。当发现有不符合要求时，应修整合格后方可施焊。 6．焊前应对焊丝仔细清理，去除铁锈和油污等杂质。 7．熔嘴不应有明显锈蚀和弯曲，用前在250℃温度下烘干1h，在80℃左右存放。栓钉和配套使用的瓷环在使用前也应烘烤除湿。 8．焊丝的盘绕应整齐紧密，没有硬碎弯、锈蚀和油污。焊丝盘上的焊丝量最少不得少于焊一条焊缝所需焊丝量。 9．所有焊机的各部件应处于正常工作状态。 10．保证电源的供应和稳定性，避免焊接中途断电和电压波动过大。 11．焊工必须经考试合格并取得合格证良持证焊工必须在其考试合格项目及认可范围内施焊。 二、施工工艺 2．1 手工电弧焊 1．适用范围 凡电极的送给、前进和摆动三个动作都是靠手工操作来实现的，均称为手工电弧焊。它是熔化焊中最基本的焊接方法，具有设备简单，操作方便灵活等特点。广泛适用于桁架或网架(壳)结构、多层或高层梁、柱、框架结构等工业与民用建筑和一般构筑物的钢结构制作与安装焊接工艺，是目前焊接工业中最墓本、最主要的焊接方法。 2．操作工艺 (1)焊接参数的选择 1)焊条直径的选择 焊条直径主要根据焊件厚度选择，一般焊件的厚度越大，选用的焊条直径也越大。参见表7-1。 多层焊的第一层以及非水平位置焊接时，焊条直径应选小一点。在同样厚度条件下，平焊用的焊条直径可以比在其他位置用的焊条直径大一些，立、横、仰焊位置的焊条，最大直径一般不
1范围 1.1主题内容 本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等 的焊接要求以及质量保证措施。 1. 2适用范围 本标准适用于电子电气产品的焊接和检验。 2引用文件 GB 3131-88锡铅焊料 GB 9491-88锡焊用液态焊剂(松香基) QJ 3012-98电子电气产品元器件通孔安装技术要求 QJ 165A-95电子电气产品安装通用技术要求 QJ 2711-95静电放电敏感器件安装工艺技术要求 3定义 3. 1 MELF metal electrode leadless face MELF是指焊有金属电极端面，作端面焊接的元器件。 4 一般要求 4. 1环境要求 4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。 4.1.2焊接场所所需工具及设备应保持清洁整齐。在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。 4. 2工具、设备及人员要求 4. 2. 1工具 电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。 4. 2. 2设备 4. 2. 2. 1波峰焊设备 波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士5.5℃，并具有排气系统。 4.2.2.2再流焊设备 再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。 4. 2. 3人员 操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。 4. 3焊点 4. 3. 1外观 4.3.1.1 焊点表面应无气孔、非晶态，以及有连续良好的润湿。焊点不应露出基底金属、不应有锐边、拉尖、焊剂残渣以及夹杂。与邻近导电通路之间焊料不应出现拉丝、桥接等现象。
管道焊接技术方案 441焊接程序管道焊接技术方案 4.4.1焊接程序
4.5.2焊接方法的选用 工艺管线采用手工钨极氩弧焊打底、手工电弧焊盖面的方法。 4.5.4焊接工艺评定 我公司已有焊接工艺评定，并依据焊接工艺评定报告，编制焊接工艺指导书。根据业主、监理要求，在现场焊接施工前，对需要重新组织工艺评定的焊材，由焊接责任工程师组织工艺评定试验，经批准后才可进行施焊。 4.5.5焊接人员要求 担任本工程焊接任务的焊工必须是经过焊接基本知识和实际操作技能的培 训，并取得相应的焊工考试合格项目。 4.5.6焊接施工环境要求 环境温度低于0C时，必须采取措施提高环境温度； 手工电弧焊时，风速不得超过8m/s； 手工钨极氩弧焊时，风速不得超过2m/s； 相对湿度不得大于90%雨、雪天必须停止施焊。 4.5.7焊接材料的保管
①焊接材料具有产品质量证明书。并且其检验项目和技术指标必须符合要求。 ②焊接材料必须进行验收。验收合格后，作好标识，入库储存。 ③焊接材料存放于干燥、通风良好、温度大于5C,且相对湿度小于60% 的库房内； ④焊条、焊丝有专人负责保管、烘干和发放，并做好烘干、发放和回收记录，焊条重复烘干不得超过两次； ⑤焊接所用氩气的纯度不低于99.9%。必须加强外送氩气的检测管理。 4.5.8 下料与坡口加工 为保证施工质量，现场制作坡口均采用机械加工的方法，项目部有专用的管 道切断机(ISD-450)，和管子坡口机(ISY-351-2、ISY-630-2 )，可以满足本工程不同厚壁管道坡口加工的需要。 坡口加工和检验时，要确保其尺寸和质量符合图纸和规范的要求，坡口应平整，无裂纹、分层和夹渣等缺陷。坡口检查合格，焊前还应用砂轮机和丙酮进行清理，去除油污、毛剌、水分、氧化物等，对于不锈钢和镍基合金母材，坡口打磨时要使用专门的砂轮片，为防止飞溅，坡口两侧各100mm范围内涂刷生石灰水，焊后连同药皮一起清理干净。 ①当壁厚w 17mm寸，开“V”坡口 A管道对接接头坡口型式如下图所示； B壁厚不同的管道组对时，当壁厚差大于2mm寸管道坡口形式如下图:
四川格来消防电器设备有限公司手工焊接技术基础知识 文件编号：Q/GL-JS-03 文件版本：第一版 编制日期： 拟制： 审批：
手工焊接技术基础知识 在电子产品中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，必须掌握焊接技术，练好焊接基本功。 一、焊接工具：烙铁、烙铁架、焊锡丝及锡丝架、钳子、镊子等 1、电烙铁 电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。 图1 a)准备：罗铁头镀锡：新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃 面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。 b)安全检查：电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点： ●电烙铁插头应使用三极插头。应要使外壳妥善接地。 ●使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。 ●电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。 ●焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。 ●使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。 2、焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。 （1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中3：7）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。 3、辅助工具 为了方便焊接操作常采用尖嘴钳、偏口钳（斜口钳）、镊子和小刀等做为辅助工具。应学会正确使用这些工具。 尖嘴钳偏口钳镊子小刀 图2 辅助工具 二、焊前处理 焊接前，应对元件引脚或电路板的焊接部位进行焊前处理（见图3）。 1、清除焊接部位的氧化层及及元件镀锡 （一般新的电路板由于采用防氧化包装，可省去此步，但个别大型元件应注意需检查焊接部位的氧化情况） a)可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。印刷电 路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。 b)元件镀锡 c)在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压 在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应 将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线， 打光后应先拧在一起，然后再镀锡。
焊接技术施工方案 随着我国经济的持续发展，焊接技术在我国的制造业中应用的越来越频繁，已经逐渐成为我国制造产业中一种不可或缺的技术，并占据着举足轻重的地位，我国早在04年就已经成为了世界上的焊接制造大国，焊接在国民经济建设中正发挥着不可替代的作用，特别是在近十几年来，已经得到了飞速的传播和发展，在我们的日常生活中，接触到的各种产品都需要焊接工艺制造出来，可见其应用的范围是非常广泛的。文章着重介绍下边几种常见的焊接技术施工方案，并浅谈下每种焊接技术的应用。 關键词：焊接技术；施工方案；分析 1 前言 焊接是一种可以将两种材料永久的连接起来的技术，是一种给定功能结构的制造性技术，从几十吨重的巨轮到几克重的微电子芯片，在生产中都会不同程度的涉及到焊接技术，焊接技术已融合进制造业的方方面面中，这会直接影响产品的质量，关乎产品的可靠性能，更是关系到产品使用寿命的长短，同时还会关联生产的成本与市场反应结果。因为焊接结构的产品重量较轻，价格也相对低廉，不仅可以保证质量的可靠稳定，其生产周期也相对较短，效率很高，这些优点促使焊接技术的应用在市场上逐渐增多，早在2004年，我国利用焊接技术所加工的钢材就已经达到了新的突破，一举成为世界上最大的焊接大国，焊接在我国的社会建设中正在发挥着无与伦比的重要性，所以，要想更好的发展我国的制造业就一定要重视焊接技术的发展，努力探究更多更好的焊接技术。 2 薄板焊接变形控制措施 2.1 选择合理的焊缝尺寸 焊缝尺寸增加，变形随之增大，但是过小的焊缝尺寸将降低结构的承载能力，并使焊接接头的冷却速度加快，热影响区硬度增高，容易产生裂纹等缺陷，因此应在满足结构承载能力和保证焊接质量的前提下，随着板的厚度来选取工艺上可能选用的最小的焊缝尺寸。 2.2 尽量减少焊缝数量 适当选择板的厚度，减少肋板数量，从而可减少焊缝和焊接后变形的校正量，如薄板结构件，可用压型结构代替肋板结构，以减少焊缝数量，防止或减少焊后变形。 2.3 合理安排焊缝位置 焊缝对称于焊件截面的中性轴或使焊缝接近中性轴均可减少弯曲变形。
钢结构工程焊接技术重点、难点及控制措施本文针对钢结构工程焊接技术的重点和难点，按多年来的工程实践经验主要阐述十种实用焊接变形的控制措施和方法；焊接残余应力的控制措施；焊接裂纹的防治措施；焊接工艺评定的范围；焊缝质量检查；框架结构制作与安装焊接；安装焊接工艺；钢结构变形的预防等。 1、概述 钢结构焊接时，焊接热源对结构不均匀加热引起的结构形状和尺寸的变化，称为焊接变形。在变形的同时，结构内部还产生应力、应变，因为这时结构并未承受外载时，就存在这些应力，所以这些应力居于内应力范畴，称为焊接残余力。属于不均匀分布的自平衡内应力。 焊接变形及应力在焊接过程中往往是难以避免的。它们将影响到焊接结构尺寸精度和焊接接头的强度，轻者需耗费不少人力、物力去矫正、修理，严重的会使构件报废。此外，焊接变形和应力对焊接结构以后使用是的承载能力也产生不可低估的影响。焊接残余应力和焊接变形是能量存在同一构件的不同形式，服从于能量存在同一构件的不同形式，服从于能量守恒定律；它们相辅相成，并互相转化。减少一方必须增大一方： 设：焊缝的总能量为E总，E总=E有+E损+ρ残+ε=1 （1） （1）式中，E有—冶金反应时的有用能；E损---无用能，损耗能；ρ残--焊接残余应力；ε-焊接变形，当焊接完成后，构件中只存在两种能量形式； E残+ε=c<1 （2） c---常量 于是（2）式有了工程应用的价值，这就是我们在工程实际中控制焊接残余应力和焊接变形的基本观点。我们从事钢结构设计、制作安装的技术人员必须了解和掌握焊接变形及应力产生的原因及其基本规律、影响因素，以便在制作安装过程中能够控制焊接变形和应力。 2、焊接应变与变形的控制 2.1焊接变形的控制 （1）尽量减少焊缝的截面积，施焊量以满足连接需要即可，俗话说：“不过焊”，（对一般的角焊缝）是按照有效焊角尺寸来决定其焊缝强度的，所以对于凸出很高的焊缝，多出的焊缝金属，按规范作用并不能提高其许可强度，反而增大了应力集中系数，消弱了坡口的综合性能。对厚板，对接焊缝，可采用U型刨边形成U型坡口，可进一步减少焊缝金属量。 （2）焊缝的数量愈少愈好，每条焊缝尽量采用多层多道焊，厚板焊接特别要注意。 （3）焊缝尽可能称、布置要靠近中和轴施焊（由于收缩力引起钢板变形力臂小），因此减少变形。 （4）环绕中和轴的焊缝要平衡：应用对称施焊的原则，时一个收缩力对另一个收缩力相互平
一、 工程概况 中国石油长庆石化原油储罐扩建工程储运系统新建3具50000m 3单浮盘原油储罐，油罐内径60m ，罐壁高19.48m ，共8层壁板，第1~6圈材质为16MnR ，第7~8圈材质为Q235-B ，厚度分别为：32，28，24，20，16，12，12，10；（选用规格为2.45×10.5m 的钢板，每圈18张钢板）。包边角钢采用100×10，材质为Q235-A 。罐底：排版型式采用弓型边缘板，罐底板的接头全部采用带垫板的对接组合型式。罐底锥面坡度不小于8.3 ，边缘板材质为SPV490Q ，厚度为18mm ；中副板材质为Q235-A ，厚度为12mm 。 1，焊接管理(1) 焊接工艺评定 储罐施工前，需按照JB4708--2000《钢制压力容器焊接工艺评定》和GBJ128-90的规定进行焊接工艺评定，对接焊缝的试件，除作拉力和横弯试验外，还需作冲击韧性试验。焊接试板及试板性能试验示例如下： (2) 焊工的培训管理 参加储罐主体焊接的焊工必须具有同种位置的焊工合格证。在施工中若焊工的焊接一次合格率低于85％时，或不遵守工艺纪律时，应重新按GBJ128－90的要求进行培训和考试，考试合格后方能重新参与主体焊接。若再有上述现象发生，则取消该焊工的施焊资格。 (3) 焊接材料管理 焊接材料应有质量合格证明。 焊接材料应设专人负责保管，并按规定进行烘干和使用。 焊接材料应按部位领用，焊材管理人员应作好记录。 焊接材料应保管在避风露，通风好，不潮湿的仓库内，湿度不大于60％。 (4) 焊接环境管理
在下列任何一种情况下如不采取有效措施不能进行焊接: 雪天或雨天。 手工焊时，风速超过8m/s；气电气焊时，风速超过2.2m/s。 大气相对湿度超过90％。 焊接环境气温：普通碳素钢低于－20℃时；低合金钢低于0℃时。 5.2 焊接施工 (1) 罐底焊接 由于自动焊焊接电流较大，自动焊直接焊接容易产生焊穿等影响质量的缺陷，因此罐底采用手工焊打底、自动焊填充。 自动焊机采用SW-24型埋弧自动焊机，中幅板焊丝选用Y-C，填充碎焊丝为YK-C，焊剂采用YF-15，收缩缝焊丝选用Y-E,焊剂选用NF-11H。为了控制焊接变形，罐底焊接采用自由收缩法，选用合理的焊接顺序和焊接工艺。 罐底垫板焊接时在走廊板和边缘板处预留收缩缝。 弓形边缘板由多名焊工对称分布采用手工电弧焊同时施焊，焊接前应设置龙门板加固。焊接时先焊外侧600mm范围，焊接时每层错开50-70mm，余下的焊缝在大角缝焊接后、收缩缝焊接前进行焊接。 中幅板焊接采用隔缝施焊法，先焊中幅长板，后焊边缘小板，先焊短焊缝，后焊长焊缝，初层焊道采用手工电弧焊分段退步焊接。手工打底时，采用分段退焊法，隔400mm 焊400mm，厚度5mm。埋弧自动焊前，要清除坡口内所有焊接缺陷及其它杂物，然后填充专用碎焊丝（YK-C），其厚度与坡口相平，最后采用埋弧自动焊机一次焊接成型。焊接时应注意焊丝的对准位置，随时调整，不能焊偏，否则易产生夹渣等缺陷。 收缩缝在罐底与罐壁连接的大角缝焊接完后施焊，采用数名焊工均匀分布同时施焊，初层焊接必须采用分段退焊。 大角缝应先焊内侧初层，再焊外侧焊缝，最后将内侧焊缝焊完。弓形边缘板及大角缝全部焊缝预热至100～150℃。 (2) 浮顶焊接 ★焊接工艺确定 浮顶的焊接工艺应该是最大限度地减小焊后的波浪变形。由于浮顶板薄，焊缝密度大、交叉多，采用自由收缩法工艺，无法控制浮顶焊后波浪变形，焊后变形量非常大，局部凹凸可达300mm。本次施工采用“拘束收缩法”工艺，该工艺主要是将自由收缩
钢结构焊接规范 焊接规范 ________________________________________ 发布时间：2007-8-31 14:51:40 浏览次数：548 1 适用范围 本规范适用于水轮发电机组及水工金属结构件设计图中规定的一、二类重要焊缝（一般是指要做射线检查或超声波检查的焊缝）的焊接。本规范不能包含的特殊焊缝的焊接按特殊制定的焊接工艺焊接。 2 一般要求 2.1 焊工资格 2.1.1一、二类重要焊缝应根据母材材质、板厚及焊接方法等主要内容由按SL35-92《水工金属结构焊工考试规则》考试具有相应合格项目的合格焊工进行焊接。 2.2 焊接材料 2.2.1使用的焊接材料应具有出厂合格证明书和质量保证书。 2.2.2焊接用CO2气体的纯度必须≥99.5% 2.3 焊接设备 2.3.1焊接设备必须具有参数稳定、调节灵活和安全可靠等性能，并能满足焊接规范的需要。 3 焊前准备 3.1 焊接坡口 3.1.1焊接坡口一般应符合GB985、GB986规定的要求。 3.1.2坡口用气割方法加工时，其坡口的表面粗糙度不得低于ZBJ59002.3-88规定的Ⅰ级。 3.1.3焊接前，坡口内的水、油、锈其它污物必须清除干净。 3.2 焊件组装 3.2.1同厚度焊件的对接允许对口错位如下： 拼板焊缝不大于1mm，组装焊缝不大于2mm。 3.2.2坡口间隙过大时，不允许在坡口间隙内垫钢筋或钢板，焊件组装时坡口间隙超过5mm时，但长度≤焊缝全长的15%时，允许作堆焊处理，堆焊后焊缝坡口应修磨至原要求。 3.2 定位焊 3.2.1定位焊的焊接质量要求及工艺措施与正式焊缝相同，定位焊的焊接应由持有效合格证书的焊工承担。 3.2.2定位焊的焊缝应有一定的强度，但其厚度一般不应超过正式焊缝的二分之一，通常为4-6mm，定位焊缝的长度一般为30-60mm，间距以不超过400mm为宜。 3.3 焊接垫板、引弧板和引出板的设置。 3.3.1技术文件要求规定设置垫板的焊接接头，其焊接垫板应与母材表面贴实，坡口应有适当的间隙以保证焊缝的焊透。 3.3.2埋弧自动焊接时应在焊缝的两端设置引弧板和引出板。 3.4 焊接材料的使用 3.4.1焊条和焊剂必须按使用说明烘干，烘干后的焊条和焊剂应保存在100-150℃的恒温箱内，焊工焊接时应放在保温筒内，随用随取。 4 焊接工艺 4.1焊接方法 4.1.1根据本厂情况、焊接方法按以下原则选用： a.母材为Q235-A、16Mn、20SiMn时除了用手工电弧焊外，可以用CO2气体保护罩和埋弧焊焊接。
整体解决方案系列 焊接防火技术措施（标准、完整、实用、可修改）
编号：FS-QG-49131 焊接防火技术措施 Model of fire protection technical measures for welding 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 为防止焊、割作业中发生火灾、爆炸事故，对焊、割件和焊、割场所，在一般情况下，可采取以下安全措施: 1、拆迁在易燃、易爆场所和禁火区域内，应把焊、割件拆下来，迁移到安全地带进行焊、割。 2、隔离对确实无法拆卸的焊、割件，要把焊、割的部位或设备与其它易燃易爆物质进行严密隔离。 3、置换对可燃气体的容器、管道进行焊、割时，可将惰性气体(如氮气、二氧化碳)、蒸气或水注入焊、割的容器、管道内，把残存在里面的可燃气体置换出来。 4、清洗对储存过易燃液体的设备和管道进行焊、割前，应先用热水、蒸气或酸液、碱液把残存在里面的易燃液体清洗掉。对无法溶解的污染物，应先铲除干净，然后再进行清洗。
5、移去危险品把作业现场的危险物品搬走。 6、敞开设备被焊、割的设备，作业前必须卸压，开启全部入孔、阀门等。 7、加强通风在易燃、易爆、有毒气体的室内作业时，应进行通风，等室内的易燃、易爆和有毒气体排至室外后，才能进行焊、割。 8、提高湿度，进行冷却。作业点附近的可燃物无法搬移时，可采用喷水的办法，把可燃物浇湿，进行冷却，增加它们的耐火能力。 9、备好灭火器材。针对不同的作业现场和焊、割对象，配备一定数量的灭火器材，对大型工程项目禁火区域的设备抢修，以及当作业现场环境比较复杂时，可以将消防车开至现场，铺设好水带，随时做好灭火准备。 10、技术测定对焊、割件内部的可燃气体含量，各种易燃易爆物质的闪点、燃点、爆炸极限进行技术测定，在安全、可靠情况下才能进行焊、割。 请输入您公司的名字 Foonshion Design Co., Ltd
电焊技能基础知识 电焊技术要领; 主要是实践。实践出真理! 电焊（手工焊）有哪几种焊法？ 1：平焊或转动2：横焊或垂直固定3：立焊4：仰焊5：水平固定6：45°固定5X：立焊（向下）⊥：角焊缝电焊焊立缝时,怎么个法焊最平面? 立焊用连弧焊成型比较好,电流比平焊的电流小10%,角度为70至75度左右. 我们一般用锯齿形和月牙形运条方法,主要是自己自己适用就行. 焊立缝的时候有时会有小裂缝是怎么回事? 出现裂缝的原因可能是多方面的，可从以下几方面查找： 1.材质是哪类，据此应选择匹配的焊接材料； 2. 根据材料及接头形式，选择合适的焊接施工规，必要时要通过试验确定焊接施工工艺参数，多道焊时还要注意控制层间温度 3. 根据经验，如此厚的两个件焊接，应该焊前进行预热。 请教焊接后钢管出现裂缝的原因和解决办法 出现裂缝的原因: 1.焊缝收缩应力太大，容易产生缓慢裂纹。 2.焊缝受热不均匀，容易发生脆性。 3.焊接方法和顺序不合理。 4.层间温度控制不好。 防止措施： 1.首先要选择合理的焊接顺序，采用对称焊。 2.多层多道焊，焊完每一道焊缝（别是打底焊）时要认真处理好焊缝表面的焊渣、氧化皮，以防止赃物在下一层焊缝中形成缺陷。 3.调整冷却速度，冷却越快，变形越大。结晶裂纹倾向也越大。 4.焊后消除残余应力。 电焊怎么焊才能焊平? 总是焊完铁上一个大棱不好看还不结实, 是怎么回事? 首先解决不结实.你要了解电焊的原理.说简单点. 你只要把握好熔池就可以.，熔池就是：头上的红圈. 它到哪哪就化。解决不结实. 简单的方法是打坡口斜30度磨钝边. 母材对上时留的缝隙可以划过打底的焊条就可以...... 电焊的弧光很强烈，可使人短暂失眠。左手拿门镜（就是面具）右手焊枪。看得清楚焊条熔化后的铁水对学电焊有很大的帮助，学得更快。 什么叫焊接? 焊接就是利用电焊，气焊，氩弧等将母材加热至一定温度，然后添加焊丝或不加焊丝将两个母材熔合在一起。 初学电焊者最先学到的就是平焊了,其实平焊是电焊运条中最简单的一种就是入门最基本的基础 其次是立旱、仰旱,其实电焊并不是很难学在实际操作中理论基本用不上只是在考证时需要,学电焊我认为最重要的是要练习, 1、熟悉有关的焊接工程术语，了解焊接常用材料的基础知识； 2、通过训练，初步获得焊接的基本工艺知识； 3、掌握焊接生产过程的基本概念，了解焊接技术的实际知识，为以后课程打下基础； 4、了解焊接的安全技术知识，做到安全训练；； （二）学习难点 1、焊接电弧的组成及溶池的组成；
苏州宝带东路跨运河钢桁梁制造 焊接工艺评定方案（修订） 编制： 复核： 审核： 批准： 中铁九桥工程有限公司 2013年09月
一、总则 苏州宝带东路跨运河钢桁梁主体结构采用Q345qD钢材制造。各结构中存在多种不同规格的对接、熔透或坡口角接及T型角接接头，根据钢梁的设计图纸及相关技术文件要求，结合全桥钢梁的结构形式，我们根据《公路桥涵施工技术规范》（JTG/T F50-2011）附录F1的相关规定，从各种形式接头所有的板厚规格中选择有代表性的板厚组合进行焊接工艺评定试验（以下简称试验）。 二、接头选择 结合各部分结构形式，我们整理了结构中存在的各种不同板厚、不同焊接方法和不同施焊工位的各类主要对接、熔透或坡口角接及T型角接接头,详见《附表：苏州宝带桥全桥主要接头形式表》。并从所有的接头形式中选择了33组有代表性和针对性的板厚和接头组合进行焊接工艺评定试验：其中包括14组对接接头，10组熔透角接接头，5组坡口角接接头和4组T型角接接头。 三、试验材料和焊接设备 1、母材 本次试验用钢板包括厚度为8mm、12mm、20mm、25mm、30mm、35mm、40mm、50mm、55mm的Q345qD材质钢板。符合GB/T714-2008的技术要求。 试板规格：对接接头：150×800 角接接头：150×600 2、焊接材料 2.1埋弧自动焊： ①上下弦杆件节点板对接焊缝、箱型杆件棱角焊缝箱体外部采用H08Mn2E（φ5.0）焊丝，配合SJ101q焊剂。
②上下层桥面板对接焊缝填充盖面层焊接采用H08Mn2E（φ5.0）焊丝，配合SJ101q焊剂。 ③工型腹杆、桥面系T型横梁主焊缝采用H08MnA（φ5.0）焊丝，配合SJ101q焊剂。 2.2 CO2气体保护焊： ①上下弦杆件腹杆接头板、横梁接头板焊缝采用药芯焊丝E501T-1（φ1.2）焊接。 ②上层桥面U肋焊缝采用药芯焊丝E501T-1（φ1.2）焊接，下层桥面纵向板肋焊缝采用实芯焊丝ER50-6（φ1.2）焊接；弦杆、腹杆纵向加劲肋采用实芯焊丝ER50-6（φ1.2）焊接。 ③桁片制造腹杆与上下弦杆件之间的对接焊缝采用药芯焊丝E501T-1（φ1.2）焊接。 ④桥面板对接焊缝打底层焊接采用实芯焊丝ER50-6（φ1.2）；横梁腹板、底板与上下弦杆工地连接焊缝采用药芯焊丝E501T-1（φ1.2）焊接；上下弦杆件之间工地对接焊缝采用药芯焊丝E501T-1（φ1.2）焊接。 ⑤各类连接角焊缝平位采用实芯焊丝ER50-6（φ1.2）焊接，立、仰位采用药芯焊丝E501T-1（φ1.2）焊接。 2.3焊条电弧焊：用于定位焊。采用焊条E5015（φ 3.2）。 以上选用焊材除H08Mn2E采用专用技术条件外，其余均符合以下国家标准的规定：
