喷射混凝土配合比说明和设计
一、喷射混凝土的概念
喷射混凝土是借助喷射机械，将速凝混凝土喷向岩石或结构物表面，使岩石或结构物得到加强和保护。喷射混凝土有干混合料喷射与湿混合料喷射两种施工方法，我国井下巷道目前广泛采用的是干混合料喷射施工法。
二、喷射混凝土配合比设计的基本要求
喷射混凝土配合比具有自身的工艺特点,要根据多种因素来综合选定。在保证原材料合格的前提下,配合比设计既要兼顾对强度等主要指标的要求,又要兼顾到施工工艺的要求。一般应满足如下几方面:
(1)应满足设计强度等级要求,如有抗渗要求,还应达到抗渗等级。
(2)回弹量少。
(3)粉尘少。
(4)粘附性好,能获得密实的喷射混凝土。
(5)能满足施工要求,输料顺畅,不发生堵管等。
三、原材料选择与质量要求
1、水泥
⑴
应优先选用硅酸盐水泥或普通硅酸盐水泥，也可选用矿渣硅酸盐水泥或火山灰质硅酸盐水泥，必要时采用特种水泥，水泥强度等级不应低于32.5MPa。
⑵当有抗冻、抗渗要求时，水泥强度等级不宜低于42.5MPa。
2、粗骨料
⑴应采用坚硬耐久的碎石或卵石或两者混合物，粒径不宜大于16mm.
⑵严禁选用具有潜在碱活性骨料。当使用碱性速凝剂时，不得使用含有二氧化硅的石料。
3、细骨料
应采用坚硬耐久的中砂或粗砂，细度模数应大于 2.5。
4、减水剂
对混凝土和钢材无锈蚀作用，对凝结时间影响不大，干法喷射混凝土不适合添加减水剂。5、速凝剂
掺量为水泥用量的3%
～5%。在使用速凝剂前，应做与水泥的适应性试验，初凝不大于5min，终凝不应大于10min 。在采用其他类型外加剂时或几种外加剂复合使用时也应做相应的性能试验和使用效果试验。
6、水
喷射混凝土用水不应含有影响水泥正常凝结硬化的有害物质，不应使用污水、海水、PH值小
于4的酸性水和含硫酸盐量按SO4计算超过水重1%的水。
四、混合料配合比技术要求
1、水胶比干法宜为0.40～0.45、湿法宜为0.42～0.50；
2、胶骨比干法宜为1.0∶4.0～1.0∶4.5；湿法宜为1.0∶3.5～1.0∶4.0；
3、砂率干法宜为45%～55%，湿法宜为50%～60%；
4、速凝剂掺量为水泥用量的3%～5%；
5、湿法喷射混凝土拌合物的坍落度宜为80～120mm；
6、胶凝材料用量不宜小于400kg/m3；
7、喷射混凝土回弹率，边墙不应大于15%，拱部不应大于25%。
喷射混凝土配合比设计包括常规配合比设计和试喷、调整两个部分，前一部分是依据喷射混凝土的要求，按照常规配合比设计思路，提出基准配合比，后一部分是以基准配合比为前提，在现场调整、验证、确定其配合比，两个步骤互为补充，缺一不可。由于喷射混凝土施工中存在回弹（混凝土拌合物往下溅落）这一特殊现象，致使最终形成的混凝土中各材料的比例与干混合料配合比不一样，而这种差别的大小又往往受喷头操作者的人为因素所制约，因此实际施工中只能按一般经验和试喷试验确定干混合料的配合比。水胶比的大小是由操作喷头者，根据喷射情况和混凝土表面状态凭经验来控制的，当喷射时粉尘和回弹较少，喷射混凝土表面平整，呈水亮光泽，无干斑和滑移流淌现象时，经测定此时水胶比为0.4～0.5。
一、设计依据
1、JGJ55―2011《普通混凝土配合比设计规程》
2、GB50086―2001《锚杆喷射混凝土支护技术规范》
二、设计说明
1、强度等级：C20干法喷射混凝土
2、拌和方法：机械拌合
三、材料要求
1、水泥：Ｐ·O 42.5 中砂 5～10mm碎石饮用水
2、速凝剂：掺量为胶凝材料的4%
四、混凝土配制强度确定
f cu.0= f cu.k+1.645σ=20+1.645×4=26.6(MPa)
五、混凝土配合比计算
1、计算水胶比: W/B=a a·f b/(f cu.0+a a·a b·f b)
=0.53×42.5/(26.6+0.53×0.20×42.5)=0.72
根据规范要求，干法喷射混凝土水胶比宜为0.40～0.45，所以水胶比取W/B=0.43
2、查表确定用水量: m w0=185(kg/m3)
（干法喷射混凝土用水量是通过现场操作手调整水阀实现的，当喷射混凝土表面干湿不一，出现干斑，喷射物附着性差，施工工作面粉尘多，回弹量大时，应调大水阀，增加单位用水量；当喷射混凝土表面出现流淌，滑移，成块拉裂时，应调小单位用水量；配合比用水量适宜时，混凝土表面平整，湿润均匀，有光泽，无干斑或滑移流动现象。用水量适宜稳定后，在试喷测试区域内做好厚度标志，水表计量用水量，试喷完成后，结合各材料自然含水率，折算成混凝土立方体用水量，即得单位用水量。）
3、计算胶凝材料用量: m b0= m w0÷W/B=185÷0.43=430(kg/m3)
4、计算速凝剂用量: m f0= 430×4%=17.20(kg/m3)
5、确定砂率：取砂率βs=50%
（试喷时，回弹率的大小是一个重要的指标，回弹率大主要是砂率不合适，应增大砂率，在几种设定的砂率下，通过测定每一种砂率下的回弹率，经比较，最小的回弹率对应的砂率即为最佳砂率。）
6、计算粗细骨料用量: m s0=（2350－430－185）×50%=868(kg/m3)
m g0=2350－430－185－868=867 (kg/m3)
每立方混凝土拌合物的假定质量为2350kg/m3。
六、混凝土配合比的试配、调整和确定
1、试伴配合比
在计算配合比基础上可进行试伴，计算水胶比宜保持不变，提出试伴配合比即基准配合比。
水泥:砂:石子:水:速凝剂
430: 868: 867: 185: 17.20
1 : 2.0
2 :2.02 : 0.43: 0.04
假定实测混凝土拌合物表观密度2330(kg/m3)
2、调整配合比,水胶比增加0.02，砂率和用水量不变
水泥:砂:石子:水:速凝剂
411: 877: 877: 185: 16.44
1 : 2.13 : 2.13 : 0.45: 0.04
假定实测混凝土拌合物表观密度2330(kg/m3)
3、调整配合比,水胶比减少0.02，砂率和用水量不变
水泥:砂:石子:水:速凝剂
451: 857: 857: 185: 18.04
1 : 1.90 :1.90 : 0.41: 0.04
假定实测混凝土拌合物表观密度2340(kg/m3)
4、三组混凝土试件的水胶比和假定28天实测强度值分别为：
W/B=0.43 f cu.28=32.5(MPa)
W/B=0.45 f cu.28=26.8(MPa)
W/B=0.41 f cu.28=37.5(MPa)
5、根据28天实测强度值确定最终配合比为水胶比0.45配合比（建议C30试拌配合比即基准配合比的水胶比可为0.42）。
6、混凝土配合比拌合物的表观密度实测值与计算值之差的绝对值不超过计算值2%，配合比中每项材料用量不需要用校正系数进行调整。
也可根据强度和胶水比绘制线性关系图或插值法确定略大于配制强度对应胶水比（参考C3 0泵送混凝土配合比设计）。
以上喷射混凝土配合比的计算未经实测。
七、干法喷射混凝土28天强度是按照规范成型大板，做强度试验，以能满足配制强度的水胶比，回弹率最小的砂率，最小水泥用量的配和比为最终配合比。
喷射混凝土抗压强度试块制作方法：
在施工现场中，先将混凝土喷制成大板，然后用此板切割成边长为100mm
的立方体试块。具体步骤和要求如下：
1、制作长、宽、高分别为450、350、120mm
木模，其中一小边为敞开状，以利回弹物溅落；
2、将木模敞开一边朝下，以80度（与水平夹角）左右立于墙脚，放置牢靠；
3、先在木模附近的墙上喷射，待喷嘴出料正常，水胶比适宜后，将喷嘴移至木模处，由
下而上逐层向木模内喷满混凝土；
4、将喷满混凝土的木模小心移至安全地方，用抹刀轻轻将混凝土表面刮平；
5、在现场潮湿环境（冬天不得受冻）养护一昼夜后脱膜，将混凝土大板移至试验室，在
标准条件下养护7天后，用带有金刚石圆盘锯片的切割机，切去大板周边（宽约50mm
左右），并将余下部分加工成边长为100mm的立方体试块。每个大板可加工立方体试块6
个；
6、将切割成的立方体试块继续在标准条件下养护至28天龄期，进行抗压强度试验。
由于各单位设备条件所限，喷射混凝土配合比设计的试喷、调整和强度我们无法在试验室内完成，建议各单位应和建设单位或施工单位互相配合协商解决，下井亲临现场学习实践，得出符合现场实际情况的水胶比、用水量、最佳砂率、强度和表观密度。
根据经验干法喷射混凝土拌合物应为干硬性混凝土（坍落度在检测报告上划斜杠），用水量宜为180-190kg/m3,也可根据JGJ55―2011中表5.2.1-
1确定，砂率可为49%～51%，C20和C25可为50%，C30可为49%或50%，强度等级42.5水泥用量C 20可为405～425kg/m3, C25可为430～435kg/m3, C30可为445～460kg/m3, 强度等级32.5水泥用量C20可为430～440kg/m3,
C25可为450～460kg/m3,影响喷射混凝土强度主要因素是水胶比，影响凝结时间主要因素是
速凝剂掺量，影响回弹率主要因素是砂率，砂率低，回弹率高，强度离散性大，管路宜堵塞；砂率高，粗集料不足，降低强度，以上可供各单位参考。
喷射混凝土为特种成型工艺，严禁用回弹法检测喷射混凝土强度。
2012.11.25
普通混凝土的配合比设计 普通混凝土的配合比是指混凝土的各组成材料数量之间的质量比例关系。确定比例关系的过程叫配合比设计。普通混凝土配合比，应根据原材料性能及对混凝土的技术要求进行计算，并经试验室试配、调整后确定。普通混凝土的组成材料主要包括水泥、粗集料、细集料和水，随着混凝土技术的发展，外加剂和掺和料的应用日益普遍，因此，其掺量也是配合比设计时需选定的。 混凝土配合比常用的表示方法有两种；一种以1m3混凝土中各项材料的质量表示，混凝土中的水泥、水、粗集料、细集料的实际用量按顺序表达，如水泥300Kg、水182 Kg、砂680 Kg、石子1310 Kg；另一种表示方法是以水泥、水、砂、石之间的相对质量比及水灰比表达，如前例可表示为1：2.26：4.37，W/C=0.61，我国目前采用的量质量比。 一、混凝土配合比设计的基本要求 配合比设计的任务，就是根据原材料的技术性能及施工条件，确定出能满足工程所要求的技术经济指标的各项组成材料的用量。其基本要； (1)达到混凝土结构设计要求的强度等级。 (2)满足混凝土施工所要求的和易性要求。 (3)满足工程所处环境和使用条件对混凝土耐久性的要求。 (4)符合经济原则，节约水泥，降低成本。 二、混凝土配合比设计的步骤 混凝土的配合比设计是一个计算、试配、调整的复杂过程，大致可分为初步计算配合比、基准配合比、实验室配合比、施工配合比设计4个设计阶段。首先按照已选择的原材料性能及对混凝土的技术要求进行初步计算，得出“初步计算配合比”。基准配合比是在初步计算配合比的基础上，通过试配、检测、进行工作性的调整、修正得到；实验室配合比是通过对水灰比的微量调整，在满足设计强度的前提下，进一步调整配合比以确定水泥用量最小的方案；而施工配合绋考虑砂、石的实际含水率对配合比的影响，对配合比做最后的修正，是实际应用的配合比，配合比设计的过程是逐一满足混凝土的强度、工作性、耐久性、节约水泥等要求的过程。 三、混凝土配合比设计的基本资料 在进行混凝土的配合比设计前，需确定和了解的基本资料。即设计的前提条件，主要有以下几个方面； (1)混凝土设计强度等级和强度的标准差。 (2)材料的基本情况；包括水泥品种、强度等级、实际强度、密度；砂的种类、表观密度、细度模数、含水率；石子种类、表观密度、含水率；是否掺外加剂，外加剂种类。 (3)混凝土的工作性要求，如坍落度指标。 (4)与耐久性有关的环境条件；如冻融状况、地下水情况等。 (5)工程特点及施工工艺；如构件几何尺寸、钢筋的疏密、浇筑振捣的方法等。 四、混凝土配合比设计中的三个基本参数的确定 混凝土的配合比设计，实质上就是确定单位体积混凝土拌和物中水、水泥。粗集料（石子）、细集料（砂）这4项组成材料之间的三个参数。即水和水泥之间的比例——水灰比；砂和石子间的比例——砂率；骨料与水泥浆之间的比例——单位用水量。在配合比设计中能正确确定这三个基本参数，就能使混凝土满足配合比设计的4项基本要求。
湖南省G320洞口县城至江口公路改建工程 C20喷射混凝土配合比 施工单位：江西省路桥隧道工程有限公司 监理单位：湖南省汇林工程建设监理有限公司 时间：二〇一六年四月十一日
目录 1、配合比试验设计计算书 2、水泥砼配合比试验报告（CS313） 3、水泥砼拌和物坍落度、稠度（维勃仪法）试验记录表（CS315） 4、砼抗压强度试验记录表（CS321） 5、水泥物理性能试验报告（CS311） 6、水泥物理力学性能试验记录表（CS312） 7、邵阳市云峰新能源科技有限公司海螺牌水泥质量检验报告 8、粗集料技术性能试验记录表（CS303） 9、粗集料筛分试验记录表（CS304） 10、材料试验通用报告（CS202） 11、细集料技术性能试验记录表（CS306） 12、细集料筛分试验记录表（CS307） 13、外加剂检验报告
配合比试验设计计算书 一、设计及施工要求 1.1、强度等级：C20。 1.2、设计坍落度：80~120mm。 1.3、使用部位：隧道初期支护 1.4、粗集料：喷射混凝土中的石子粒径不宜大于：16mm。 1.5、粗集料级配：采用4.75-9.5mm连续级配，级配范围见下表。 1.6、细集料：应采用坚硬耐久的中砂或粗砂，细度模数大于 2.5。 1.7、搅拌机：双卧轴强制式混凝土搅拌机。 二、配合比试验依据 JGJ55-2000《普通混凝土配合比设计规程》； GB50086-2001《锚杆喷射砼支护技术规范》； JTG/T F60-2009《公路隧道施工技术细则》； 《湖南省G320洞口县城至江口公路改建工程第一合同段两阶段施工图纸设计》。 三、原材料及性能 3.1、水泥：邵阳市云峰新能源科技有限公司海螺牌水泥，P·O 42.5水泥，各项性能指标见下表。
热拌沥青混合料配合比设计方法 1．矿质混合料组成设计 （1）根据道路等级、路面结构层位及结构层厚度等方面要求，按照上述方法，选择适用的沥青混合料类型，并按照表8－22和表8－23（现行规范）或8－24和表8－25（新规范稿）的内容确定相应矿料级配范围，经技术经济论证后确定。 （2）矿质混合料配合比计算 1）组成材料的原始数据测定 按照规定方法对实际工程使用的材料进行取样，测试粗集料、细集料及矿粉的密度，并进行筛分试验，测定各种规格集料的粒径组成。 2）确定各档集料的用量比例 根据各档集料的筛分结果，采用计算法或图解法，确定各规格集料的用量比例，求得矿质混合料的合成级配。矿质混合料的合成级配曲线必须符合设计级配范围的要求，不得有过多的犬牙交错。当经过反复调整仍有两个以上的筛孔超出设计级配范围时，必须对原材料进行调整或更换原材料重新设计。 通常情况下，合成级配曲线宜尽量接近设计级配中限，尤其应使0.075mm、2.36mm、4.75mm等筛孔的通过量尽量接近设计级配范围的中限。对于交通量大、轴载重的道路，合成级配可以考虑偏向级配范围的下限，而对于中小交通量或人行道路等，合成级配宜偏向级配范围的上限。
2．沥青混合料马歇尔试验 沥青混合料马歇尔试验的主要目的是确定最佳沥青用量（以OAC表示）。沥青用量可以通过各种理论公式计算得到，但由于实际材料性质的差异，计算得到的最佳沥青用量，仍然要通过试验进行修正，所以采用马歇尔试验是沥青混合料配合比设计的基本方法。 （1）制备试样 1）马歇尔试件制备过程是针对选定混合料类型，根据经验确定沥青大致用量或依据表4－10推荐的沥青用量范围，在该用量范围内制备一批沥青用量不同、且沥青用量等差变化的若干组（通常为五组）马歇尔试件，并要求每组试件数量不少于4个。 2）按已确定的矿质混合料级配类型，计算某个沥青用量条件下一个马歇尔试件或一组试件中各种规格集料的用量（实践中大多是一个标准马歇尔试件矿料总量1200g左右）。 3）确定一个或一组马歇尔试件的沥青用量（通常采用油石比），按要求将沥青和矿料拌制成沥青混合料，并按上节表8－7（现行规范要求）或表8－9（新规范要求）规定的击实次数和操作方法成型马歇尔试件。 （2）测定试件的物理力学指标 首先，测定沥青混合料试件的密度，并计算试件的理论最大密度、空隙率、沥青饱和度、矿料间隙率等参数。在测试沥青混合料密度时，应根据沥青混合料类型及密实程度选择测试方法。在工程中，吸水率小于0.5%的密实型沥青混合料试件应采用水中重法测定；较密实的沥青混合料试件应采用表干法测定；吸水
设计说明 1、试验目的： 云南省都香高速公路守望至红山段A7合同段C25喷射混凝土配合比设计，主要使用于洞口坡面防护、喷锚支护等。 2、试验依据： 1、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005） 2、《普通混凝土配合比设计规程》（JGJ 55—2011） 3、《公路工程集料试验规程》（JTG E42-2005） 4、《普通混凝土力学性能试验方法标准》（GB/T 50081-2002） 5、《普通混凝土拌和物性能试验方法标准》（GB/T 50080-2002） 6、《公路隧道施工技术细则》（JTG/T F60-2009) 7、《公路隧道施工技术规范》（JTG F60-2009) 8、《公路桥涵施工技术规范》（JTG/T F50-2011) 试验的原材料： 1、水泥：采用华新水泥（昭通）有限公司生产的堡垒牌普通硅酸盐水泥。 2、粗集料：粗集料采用昭通市鲁甸县水磨镇圣源石材场生产的5mm-10mm 的连续级配碎石； 3、细集料采用昭通市鲁甸县水磨镇圣元砂石料场生产的II类机制砂。 4、外加剂：采用北京路智恒信科技有限公司聚羧酸LZ-Y1型，掺量采用%。 5、速凝剂：采用北京路智恒信科技有限公司LZ-AP2液体无碱速凝剂掺量采 用% 6、水：昭通市鲁甸县都香A7标地下水。 C25喷射混凝土配合比设计计算书 1.确定混凝土配制强度(f cu,o)
在已知混凝土设计强度(f cu,k)和混凝土强度标准差(σ)时,则可由下式计算求得混凝土的配制强度(f cu,o),即 f cu,o= f cu,k+σ 根据《普通混凝土配合比设计规程》（JGJ55-2011）的规定，σ=5 f cu,o= f cu,k+σ =25+×5 = 2-2、计算混凝土水胶比 已知混凝土配置强度f cu,o=（Mpa），水泥实际强度f ce=（Mpa） 采用回归系数按《普通混凝土配合比设计规程》（JGJ55-2011）表得 a a=,a b= W/B=a a×f b÷(f cu，O+a a×a b×f b)=×÷+××= 注：f b=γf×γs×f ce= ××=（Mpa） 2-3、确定水胶比 混凝土所处潮湿环境，无冻害地区，根据图纸设计及《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）的规定，允许最大水胶比为，计算水胶比为，不符合耐久性要求，采用经验水胶比 3、确定用水量(W0)，掺量采用%，减水率为：20% 代入公式计算m wo=m′wo×（1-）=246×（1-20%）=197( kg/m3) 4．计算水泥用量（C0） C O=W O/W/C=197/=470kg/m3 5．确定砂率（S p） 根据《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）的规定，砂率选用50%，符合规范中混凝土骨料通过各筛经的累计质量百分率要求。 6．计算砂、石用量（S0、G0） 用容重法计算，根据《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086 -2015）的规定,喷射混凝土的体积密度可取2200～2300 kg/m3,取容重为2300 kg/m3已知：水泥用量C O=470 kg/m3，水用量W0=197 kg/m3
普通混凝土配合比设计规程 《JGJ 55-2011》 3 基本规定 3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。 3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。 3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。 3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。 表3.0.4 混凝土的最小胶凝材料用量 最大水胶比最小胶凝材料用量(kg/m3) 素混凝土钢筋混凝土预应力混凝土 0.60 250 280 300 0.55 280 300 300 0.50 320 ≤0.45330 3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。 表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（%） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤0.40≤45≤35 ＞0.40 ≤40≤30 粒化高炉矿渣粉≤0.40≤65≤55 ＞0.40 ≤55≤45 钢渣粉－≤30≤20 磷渣粉－≤30≤20 硅灰－≤10≤10 复合掺合料≤0.40≤60≤50 ＞0.40 ≤50≤40 注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和； ②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％； ③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。 表3.0.5-2 预应力钢筋混凝土中矿物掺合料最大掺量 矿物掺合料种类水胶比最大掺量（%） 硅酸盐水泥普通硅酸盐水泥 粉煤灰≤0.40≤35≤30 ＞0.40 ≤25≤20
混凝土配合比设计的基本原则 1. 1 坚固性 坚固性是指混凝土的强度指标,因为混凝土的质量在目前是以抗压强度指标为主要依据的。影响混凝土抗压强度的因素很多,主要有水泥强度等级及水灰比、骨料种类及级配、施工条件等。 1) 水泥强度等级:水泥强度等级大致代表了水泥的活性,即在相同配合比的情况下,水泥强度等级越高,混凝土的强度等级也越高。在混凝土配合比设计中,主要从经济合理的角度来选择水泥强度等级,如果对水泥强度等级和品种没有选择的余地,那只能靠在配合比设计中调整比例,掺加外加剂等综合性措施加以解决。 2) 水灰比:混凝土单位体积中所用水的重量和水泥的重量比被称为水灰比。水灰比越大,混凝土的强度越低,为此,在满足和易性的前提下,混凝土用水量越少越好,这是混凝土配合比设计中的一条基本原则。 3) 骨料的种类及级配:砂子、石子在混凝土中起骨架作用,因此统称骨料。砂石由石材的品种、颗粒级配、含泥量、坚固性、有害物质等指标来表示它的质量。砂石质量越好,配制的混凝土质量越好。当骨料级配良好,砂率适中时,由于组成了密实骨架,可使混凝土获得较高的强度。 4) 施工条件:如果施工条件较好,并有一定的管理措施时,可适当降低混凝土的坍落度;反之,如现场施工条件较差时,应适当提高混凝土的坍落度。
1. 2 和易性 混凝土的和易性是指在一定施工条件下,确保混凝土拌合物成分均匀,在成型过程中满足振动密实的混凝土性能。常用坍落度和维勃稠度来表示。 不同类型的构件,对和易性的要求在施工验收规范中已有规定,但还要结合施工现场的设备条件和管理水平来确定。影响混凝土和易性的因素很多,但主要一条就是用水量。增加用水量,混凝土的坍落度是增加了,但是混凝土的强度也下降了。因此,采用使用减水剂的方法成了改善混凝土和易性最经济合理和最有效的方法。 1. 3 耐久性 混凝土的耐久性是它抵抗外来及内部被侵蚀破坏的能力,新疆(北疆) 地处严寒地带,夏季炎热干燥,冬季严寒多雪,混凝土受大气的侵蚀很严重,所以,施工验收规范对最大水灰比和最小泥用量都作了规定,但是仅仅执行这些规定还不能完全满足耐久性的要求。为了提高混凝土的耐久性,就必须在配合比设计中考虑采取相应的措施,如水泥品种和强度等级的选择,砂石级配和砂率的调整,但最主要的是用混凝土外加剂和掺合料来提高混凝土的耐久性。 1. 4 经济性 混凝土配合比的设计应在保证质量的前提下,省工省料才是最经济的。水泥是混凝土中价值最高的材料,节约水泥用量是混凝土配合比设计中的一个主要目标,但必须是采用合理的措施达到综合性的经济指标才是行之有效的。首先,使用混凝土外加剂和掺合料,使用减水剂既可以改善混凝土的和易性,也可以达到节约水泥的目的,掺加粉煤灰可以代替部分水泥,并改善混凝土的性能。其次,加强技术管理,提高混凝土的匀质性。最后,根据当地的砂石质量情况采用合理砂率和骨料级配。 2 混凝土配合比设计的步骤 2. 1 熟悉现行的规范和技术标准 普通混凝土配合比设计的方法和步骤,应该遵守国家建设部发布的行业标准J GJ 5522000 普混凝土配合比设计规程。该标准规定了配合比设计应分三个步骤。 1) 配合比的设计计算;2) 试配;3) 配合比的调整与确定。该标准给出了许多全国性统一用的技术参数,如混凝土试配强度计算公式、混凝土用水量选用表、混凝土砂率选用表等。此外,配合比设计还必须掌握GB 5020422002 混凝土结构工程施工及验收规范和GB J107287 混凝土强度检验评定标准。 2. 2 原材料的准备和检验混凝土由四种材料组成:水泥、砂子、石子和水。目
混凝土配合比设计的步骤 (1)初步配合比的计算 按照已选择的原材料性能及混凝土的技术要求进行初步计算，得出“初步配合比”； (2)基准配合比的确定 经过试验室试拌调整，得出“基准配合比”； (3)实验室配合比的确定 经过强度检验(如有抗渗、抗冻等其他性能要求，应当进行相应的检验)，定出满足设计和施工要求并比较经济的“试验室配合比”(也叫设计配合比)； (4)施工配合比 根据现场砂、石的实际含水率，对试验室配合比进行调整，求出“施工配合比”。 ㈠初步配合比的计算 1)确定配制强度 2)初步确定水灰比值（W/C ） 3)选择每1m3混凝土的用水量(W0) 4)计算混凝土的单位水泥用量(C0) 5)选取合理砂率Sp 6)计算1m3混凝土中砂、石骨料的用量 7)书写初步配合比 (1)确定配制强度(fcu,o) 配制强度按下式计算： σ 645.1..+=k cu v cu f f (2)初步确定水灰比(W/C) 采用碎石时： ,0.46( 0.07)cu v ce C f f W =- 采用卵石时： ,0.48( 0.33)cu v ce C f f W =- (3)选择单位用水量(mW0) ①干硬性和塑性混凝土用水量的确定 a. 水灰比在0.40～0.80范围时，根据粗骨料的品种、粒径及施工要求的混凝土拌合物稠度，其用水量可按表4-20（P104）选取。 b. 水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量，应通过试验确定。 ②流动性和大流动性混凝土的用水量宜按下列步骤进行 a. 以表4-22中坍落度90mm 的用水量为基础，按坍落度每增大20mm 用水量增加5kg ，计算出未掺外加剂时的混凝土的用水量； b. 掺外加剂时的混凝土的用水量可按下式计算： (1) w wo m m αβ=-
C20喷射砼配合比设计记录 一、材料： 1、水泥：泾阳声威水泥P.O42.5R 2、粗集料：东岭碎石场（5-10mm连续级配） 3、细集料：银花河河砂场（中砂） 4、水：饮用水 5、外加剂：山西凯迪KD-4型速凝剂，掺量3% 以上材料，经试验，各项指标均符合技术规范要求。 二、设计依据 1、交通出版社《水泥混凝土配合比设计与试验技术》 2、GB50086-2001《锚杆喷射混凝土支护技术规范》 3、JTGE30-2005《公路工程水泥及水泥砼试验规程》 4、GB50119-2003《砼外加剂应用技术规范》 三、配合比设计过程 （一）喷射混凝土的配合比设计方法和技术要求不同于普通混凝土，它具有自身的工艺特点，其方法和步骤如下： 1、选择粗集料的最大粒径： Dmax=16㎜ 2、确定砂率 砂率按下式计算： Sp=140.63Dmax-0.3447=54% 3、选择水泥用量
（1）Rs=A（1.44Rb-2.04）>Rye=0.41×（1.44×42.5－2.04）>20=24.26>20 式中：Rs—喷射混凝土实际达到的强度等级（MPa） A--取0.41 Rb—水泥标号（MPa） Rye—喷射混凝土设计强度等级（MPa） （2）计算水泥用量 Co=782.4 Dmax-0.2377·B=782.4×16-0.2377×1=404 Kg/m3 B—调整系数，当用425号水泥，则B=1。 4、选择速凝剂及其用量 Qo=△g·Co=404×3%=12 Kg/m3 5、确定水灰比及其用水量 W/C=0.45 Sp+0.2475=0.45×0.54+0.2475=0.49 W=0.49×404=198 Kg/m3 6、计算砂石用量 Vs+G=1000-[（Wo/ρw+ Co/ρc+ Qo/ρq）+10·a] =1000-[（198/1+404/3.15+12/3.05）+10×1] =1000-[330.2+10] =1000-340.2 =660L So= Vs+G·Sp·ρs=660×0.54×2.6=927 Kg/m3 Go= Vs+G·（1- Sp）ρq=660×（1-54%）·2.61=793 Kg/m3
水泥混凝土配合比设计步骤 (1) 配制强度：f cu,k=25Mpa f cu,o= f cu,k+1.645* o=25+1.645*5=33.2Mpa (2) 初步确定水灰比：(用经验公式计算，各指标选取) W/C= a a*f ce/(f cu,0 + a a*a b*f ce) =(0.53*36.5) / (33.2+0.53*0.20*36.5) =0.52 (3) 选取单位体积水泥混凝土的用水量： 由水灰比为0.52，混凝土拌合物的坍落度为10-30mm，碎石最大粒径为31.5mm, 在满足混凝土施工要求的基础上选取混凝土的单位用水量为：m wo=175kg/m 3。(4) 计算1m3水泥混凝土水泥用量： 由W/C=0.52,m w0=185 (kg/m3),得m co=m wo/(W/C)=337(kg/m3) 查表符合耐久性要求的最小水泥用量为320kg/m 3，所以取按强度计算的单位水 泥用量m co=337 ( kg/m 3) (5) 选取合理砂率，计算粗细集料用量：最大粒径31.5mm，水灰比0.52,查表 取混凝土砂率B s =35%o (6) 计算一组(3块试件)水泥混凝土各材料用量 3水用量175kg/ m '水泥用量337kg/m 砂用量680 kg/m 碎石用量1263 kg/m
(7) 配合比确定: 个人认为，单位用水量可取180(kg/m3) ，为保证混凝土强度，水灰比取0.5，单 位水泥用量360(kg/m3) ，根据密度法计算配合比，假定表观密度为2400 (kg/m3 )，单位粗集料用量与单位细集料用量为未知量，可设方程求解 M c0+ M g0+ M s0+ M w0=2400 M s0/ (M s0+ M g0 )*100=35 解得M g0=1560(kg/m3) ，M s0=840 (kg/m3) 通过计算得到个人的配合比为:单位用水量:单位水泥用量:单位细集料用量:单位粗集料用量=180:360: 840:1560
喷射混凝土配合比说明和设计 一、喷射混凝土的概念 喷射混凝土是借助喷射机械，将速凝混凝土喷向岩石或结构物表面，使岩石或结构物得到加强和保护。喷射混凝土有干混合料喷射与湿混合料喷射两种施工方法，我国井下巷道目前广泛采用的是干混合料喷射施工法。 二、喷射混凝土配合比设计的基本要求 喷射混凝土配合比具有自身的工艺特点,要根据多种因素来综合选定。在保证原材料合格的前提下,配合比设计既要兼顾对强度等主要指标的要求,又要兼顾到施工工艺的要求。一般应满足如下几方面: (1)应满足设计强度等级要求,如有抗渗要求,还应达到抗渗等级。 (2)回弹量少。 (3)粉尘少。 (4)粘附性好,能获得密实的喷射混凝土。 (5)能满足施工要求,输料顺畅,不发生堵管等。 三、原材料选择与质量要求 1、水泥 ⑴ 应优先选用硅酸盐水泥或普通硅酸盐水泥，也可选用矿渣硅酸盐水泥或火山灰质硅酸盐水泥，必要时采用特种水泥，水泥强度等级不应低于32.5MPa。 ⑵当有抗冻、抗渗要求时，水泥强度等级不宜低于42.5MPa。 2、粗骨料 ⑴应采用坚硬耐久的碎石或卵石或两者混合物，粒径不宜大于16mm. ⑵严禁选用具有潜在碱活性骨料。当使用碱性速凝剂时，不得使用含有二氧化硅的石料。 3、细骨料 应采用坚硬耐久的中砂或粗砂，细度模数应大于 2.5。 4、减水剂 对混凝土和钢材无锈蚀作用，对凝结时间影响不大，干法喷射混凝土不适合添加减水剂。5、速凝剂 掺量为水泥用量的3% ～5%。在使用速凝剂前，应做与水泥的适应性试验，初凝不大于5min，终凝不应大于10min 。在采用其他类型外加剂时或几种外加剂复合使用时也应做相应的性能试验和使用效果试验。 6、水 喷射混凝土用水不应含有影响水泥正常凝结硬化的有害物质，不应使用污水、海水、PH值小
普通混凝土配合比设计例题 设计C20泵送混凝土，材料：水泥P.O42.5，中砂（筛余量25-0%），碎石（5-30mm）连续级配，减水剂YAN（参量0.8%，减水率14%）。 普通混凝土配合比设计，一般应根据混凝土强度等级及施工所要求的混凝土拌合物坍落度（或工作度——维勃稠度）指标进行。如果混凝土还有其他技术性能要求，除在计算和试配过程中予以考虑外，尚应增添相应的试验项目，进行试验确认。 普通混凝土配合比设计应满足设计需要的强度和耐久性。水灰比的最大允许值，可参见表1 混凝土的最大水灰比和最小水泥用量表1 注：1．当采用活性掺合料取代部分水泥时，表中最大水灰比和最小水泥用量即为替代前的水灰比和水泥用量。 2．配制C15级及其以下等级的混凝土，可不受本表限制。 混凝土拌合料应具有良好的施工和易性和适宜的坍落度。混凝土的配合比要求有较适宜的技术经济性。 普通混凝土配合比设计步骤 普通混凝土配合比计算步骤如下： （1）计算出要求的试配强度f cu,0，并计算出所要求的水灰比值； （2）选取每立米混凝土的用水量，并由此计算出每立米混凝土的水泥用量；
（3）选取合理的砂率值，计算出粗、细骨料的用量，提出供试配用的计算配合比。 以下依次列出计算公式： 1．计算混凝土试配强度f cu,0，并计算出所要求的水灰比值（W/C） （1）混凝土配制强度 混凝土的施工配制强度按下式计算： f cu,0≥f cu,k＋1.645σ 式中f cu,0——混凝土的施工配制强度（MPa）； f cu,k——设计的混凝土立方体抗压强度标准值（MPa）； σ——施工单位的混凝土强度标准差（MPa）。 σ的取值，如施工单位具有近期混凝土强度的统计资料时，可按下式求得： 式中f cu,i——统计周期内同一品种混凝土第i组试件强度值（MPa）； μfcu——统计周期内同一品种混凝土N组试件强度的平均值（MPa）； N——统计周期内同一品种混凝土试件总组数，N≥250 当混凝土强度等级为C20或C25时，如计算得到的σ＜2.5MPa，取σ＝2.5MPa；当混凝土强度等级等于或高于C30时，如计算得到的σ＜3.0MPa，取σ＝3.0MPa。 对预拌混凝土厂和预制混凝土构件厂，其统计周期可取为一个月；对现场拌制混凝土的施工单位，其统计周期可根据实际情况确定，但不宜超过三个月。 施工单位如无近期混凝土强度统计资料时，可按表2取值。 σ取值表表2 查表取σ=5N/mm则f cuo≥20 N/mm＋1.645×5 N/mm≈28 N/mm （2）计算出所要求的水灰比值（混凝土强度等级小于C60时）
c喷射混凝土配合比 TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】

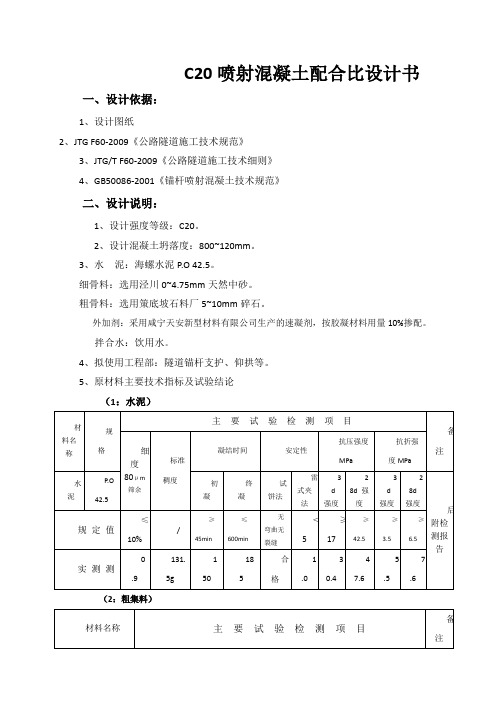

C20喷射混凝土配合比设计书 一、设计依据： 1、设计图纸 2、JTG F60-2009《公路隧道施工技术规范》 3、JTG/T F60-2009《公路隧道施工技术细则》 4、GB50086-2001《锚杆喷射混凝土技术规范》 二、设计说明： 1、设计强度等级：C20。 2、设计混凝土坍落度：800~120mm。 3、水泥：海螺水泥P.O 42.5。 细骨料：选用泾川0~4.75mm天然中砂。 粗骨料：选用策底坡石料厂5~10mm碎石。 外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。 拌合水：饮用水。 4、拟使用工程部：隧道锚杆支护、仰拱等。 5、原材料主要技术指标及试验结论 （1：水泥） （2：粗集料）
