辐照度与标准日照时间转换
笔者有一次参加某光伏会议时，茶歇与邻座闲聊，谈到各自家乡的日照情况，那位朋友说家乡辐照情况很好，是多少MJ/㎡，而我则说的是年标准日照小时数，我俩一对眼，都有点蒙，当时就要进行换算，但是都没找到头绪，回想起来觉得挺不专业的，于是回来总结一下：
1.辐照单位：MJ/㎡，标准日照小时数的单位是h（小时）
所谓标准日照小时数是根据太阳能组件在标准条件下（大气质量AM1.5，温度25°，辐照强度1000W/㎡）的工作小时数，辐照强度是不断变化的，所以要进行折算。
2.折算公式
1J=1Ws,1h＝3600s
1000W/㎡=1000J/s·㎡＝1000*3600j/3600s·㎡=3.6MJ/h m2
所以1KW·h/㎡=3.6MJ/m2
同时1KW·h/㎡相当于标准条件下，1小时标准日照小时数（1KW·h/㎡÷1000W/㎡）。
由此得出将太阳能资源（MJ/ m2）换算为标准日照时数的系数为 3.6。
3.举例
某地水平太阳辐射量为5199 MJ/㎡，那么：
相当于5199 MJ/㎡÷3.6=1444.2KW·h/㎡
相当于1444.2KW·h/㎡÷1KW/㎡=1444.2小时。
则日标准小时数1444.2/365=3.96小时。
1KW的系统，一天可平均发电3.96*0.8≈3.2度电。
太阳直接辐射计算导则 1 范围 本标准给出了太阳直接辐射计算的基本原则，不同条件下的计算方法和适用范围，以及对计算结果的检验要求。 本标准适用于水平面直接辐射和法向直接辐射的计算。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 33698—2017 太阳能资源测量直接辐射 GB/T 34325—2017 太阳能资源数据准确性评判方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 直接辐射 direct radiation 从日面及其周围一小立体角内发出的辐射。 [GB/T 31163—2014，定义] 注：一般来说，直接辐射是由视场角约为5°的仪器测定的，而日面本身的视场角仅约为°，因此，它包括日面周围的部分散射辐射，即环日辐射。 3.2 法向直接辐射 direct normal radiation 与太阳光线垂直的平面上接收到的直接辐射。 注：从数值上而言，直接辐射与法向直接辐射是相同的；两者的区别在于，直接辐射是从太阳出射的角度而定义，法向直接辐射则是从地表入射的角度而定义。
[GB/T 31163—2014，定义] 3.3 水平面直接辐射 direct horizontal radiation 水平面上接收到的直接辐射。 [GB/T 31163—2014，定义] 3.4 散射辐射 diffuse radiation；scattering radiation 太阳辐射被空气分子、云和空气中的各种微粒分散成无方向性的、但不改变其单色组成的辐射。 [GB/T 31163—2014，定义] 3.5 [水平面]总辐射 global [horizontal] radiation 水平面从上方2π立体角（半球）范围内接收到的直接辐射和散射辐射之和。 注：改写GB/T 31163—2014，定义。 3.6 地外太阳辐射 extraterrestrial solar radiation 地球大气层外的太阳辐射。 [GB/T 31163—2014，定义] 3.7 辐照度 irradiance 物体在单位时间、单位面积上接收到的辐射能。 注：单位为瓦每平方米（W/m2）。 [GB/T 31163—2014，定义] 3.8 辐照量 irradiation 曝辐量 radiance exposure 在给定时间段内辐照度的积分总量。 注1：单位为兆焦每平方米（MJ/m2）或千瓦时每平方米（kWh/m2）。 注2：1 kWh/m2= MJ/m2；1MJ/m2≈ kWh/m2。
日照分析报告-天正日 照
建设项目日照分析报告 项目名称：宝山万科四季花城二期（首期）规划及建筑方案设计 建设单位：上海万科宝山置业有限公司 设计单位：上海天华建筑设计有限公司 2005年5月10日
宝山四季花城二期（首期）日照分析报告 一、建设单位（委托方）名称：上海万科宝山置业有限公司 地址：上海市水城南路17号邮政编码：201103 法定代表人：丁长峰联系人：李彦联系电话：62702700 二、设计单位（受托方）名称：上海天华建筑设计有限公司 地址：上海市中山西路1800号28楼邮政编码：200233 法定代表人：黄鼎业联系人：周毅锋联系电话：62481588 勘察设计证书编号：090504-sj 三、日照分析项目情况： (一)建设项目基本情况： 建设地点：宝山西城区 用地范围：参见日照分析图 (二)基地内拟建建筑： (三)基地外受遮挡的建筑：
(四)参与叠加分析的基地外的建筑： 拟建建筑的阴影覆盖范围，主、客体位置关系，主体建筑标高以及客体建筑窗位等如附图所示。 四、日照分析标准及依据 本日照分析报告的标准依据《上海市城市规划管理技术规定》第二十七条“高层居住建筑与低层独立式住宅的间距，在规定范围内保证受遮挡的低层独立式住宅的居室冬至日满窗日照的有效时间不少于连续两小时；与其他居住建筑的间距，应保证受遮挡的居住建筑的居室冬至日满窗日照的有效时间不少于连续一小时”（以下简称“住宅日照”要求），以及第三十条“医院病房楼、休（辽）养院住宿楼、幼儿园、托儿所和大中小学教学楼与相邻建筑的间距，应保证被遮挡的上述建筑冬至日满窗日照的有效时间不少于3小时，浦西内环线以内地区，其间距应保证冬至日满窗日照的有效时间不少于2小时”（以下简称“文教卫生日照”要求）确定。 五、分析资料的来源说明： 以下资料由委托方提供：
各大城市峰值日照时数资料 城市斜面日均辐射量（kJ/m2）峰值日照时数（h）计算公式（峰值日照时数） 哈尔滨15838 4.3997964 长春17127 4.7578806 沈阳16563 4.6012014 北京18035 5.010123 一、（斜面日均辐射量×2.778）/10000千焦/米2 = 斜面日均辐射量/ m2/3600s÷1000W/ m2 (h) 天津16722 4.6453716 呼和浩特20075 5.576835 太原17394 4.8320532 乌鲁木齐16594 4.6098132 二、（年总辐射量×0.0116）/365 千卡/厘米2 西宁19617 5.4496026 兰州15842 4.4009076 0.0116是单位转换系数银川19615 5.449047 西安12952 3.5980656 上海13691 3.8033598１卡＝４.18焦kal＝４.18J 南京14207 3.94670461J=1W·S W= J/S 合肥13299 3.6944622 杭州12372 3.4369416 南昌13714 3.8097492注：此表是按公式一计算的福州12451 3.4588878 济南15994 4.4431332 郑州14558 4.0442124 武汉13707 3.8078046 长沙11589 3.2194242 广州12702 3.5286156 海口13510 3.753078 南宁12734 3.5375052 成都10304 2.8624512 贵阳10235 2.843283 昆明15333 4.2595074 拉萨24151 6.7091478 最简单、最有效、最准确的方法就是到美国NASA（航空航天局）的网站上查询数据，其中的一项就是每天每平方米的日辐射量：kwh/平米/天。 由于折算成了标准日照时间，也就是在标准日辐射强度下的日照时间，而国际电工委员会定义标准日辐射强度为1000w/平米；所以某地的日标准辐射量就相当于1000w的辐照照射了几个小时，而此小时数就是我们所说的标准日照时
日照分析报告书 Prepared on 22 November 2020
X X项目 日照分析报告书 （样本） 建设单位：XX有限公司 设计单位：XX设计院 XX年X月X日 一、计算分析主要规范及依据 1）《城市居住区规划设计规范》（GB50180-93，2002年版）、建筑日照计算参数标准（GB/T50947-2014）； 2）《江苏省城市规划管理技术规定（2011年版）》； 3）苏州市规划局发布的关于实施《江苏省城市规划管理技术规定—苏州市实施细则之二“日照影响分析规则”（2015年版）》的通知； 4）《住宅设计规范》GB50096-2011； 5）其他相关法律、法规及技术规范。 二、日照分析软件、方法及各项参数
三、单位基本情况 四、项目基本情况 五、日照分析结论
附图一项目日照分析总平面图（含周边范围）（1:1000） 附图二项目基地范围内建筑户型图（住宅）（1:500） 附图三基地周边建筑现状累计日照分析图（项目建成前）（1:500）
附图四基地周边建筑日照分析图（项目建成后）（1:500）附表一：基地内建筑（住宅）窗户分析（太阳时，左右端，累计） 1#建筑窗户分析(太阳时,左右端,累计) 2#建筑窗户分析(太阳时,左右端,累计) 附表二：日照分析说明表 附表三：周边受影响建筑现状有效日照时间（项目建成前）（非必须）
附表四：周边受影响建筑有效日照时间（项目建成后）（非必须） 附件一：XX日照分析软件鉴定证书 （模版） 附件二、图纸要求 1．CAD图单位为米，不得为毫米，坐标系统为苏州市地方独立坐标系统，绝对高程基于1985国家高程基准。表示的内容有：幢号，红线（不需要标注坐 标），建筑退让线（不需要标注坐标），建筑绝对高度（计算到实心女儿墙 处，不含镂空女儿墙的高度），相邻建筑物间的距离（结构外墙线距离）， 建筑外墙角定位坐标，建筑与红线的间距，出入口，道路（不需要标注坐 标），配电房等。
日照分析成果要求及审查要点 一、《淮南市日照分析报告》需要报送材料： ㈠符合标准格式的日照分析报告（样例详件附件一）； ㈡建设单位及设计单位的承诺书（样例详件附件二）； ㈢设计单位资质证书（样例详件附件三）； ㈣日照分析软件的建设部评估鉴定报告（样例详件附件四）； ㈤现状建筑的测量成果图（如若涉及现状建筑）（样例详件附件五）。 建设单位及设计单位应对分析结果的真实性、准确性负责，提供的材料不实或隐瞒实情造成后果的应承担法律责任。 二、《淮南市日照分析报告》审查要点： 具体项目经办人应对建设单位或设计单位报送的材料进行程序性审查，要点如下： ㈠审查设计单位或咨询机构的设计资质证明； ㈡审查是否建设部推荐的正版日照分析软件（如众智、天正等）； ㈢审查承诺书（要求盖建设单位及设计单位公章）； ㈣审查日照分析涉及的现状建筑数据是否有合法来源（现状建筑需经有资质的测绘部门现场测绘获得）；
㈤《日照分析报告》审查内容： ⒈拟建项目周边条件考虑的是否合理和全面； ⒉拟建项目影响范围内对日照有要求的建筑是否都进行了日照分析； ⒊拟建项目报建的高度、定位及户型是否与《日照分析报告》一致； ⒋是否计算出被遮挡建筑日照时间，并列出日照时间表。
附件一： 建设单位： 项目名称： 日照分析咨询报告 （样例） 设计单位：（单位公章及资质章） 年月日
一、建设项目的基本情况 建设地点： 用地范围： …… 二、建设单位提供的相关日照分析资料 拟建建设项目相关建筑物的平面定位尺寸、±0标高、建筑高度、窗口位置等资料； 周边相关现状、在建、已批待建建筑物的平面定位尺寸、±0标高、建筑高度、窗口位置等资料（其中，现状建筑物需经有资质的测绘部门现场测绘获得，现状测绘数据需附图）。 三、标准依据 《城市居住区规划设计规范》GB 50180-93（2002版）及《淮南市城市规划管理技术规定》中关于日照标准及日照分析的相关规定。 四、日照分析的基础数据 基础数据应包括所有遮挡建筑、被遮挡建筑及参与叠加分析的建筑。 表1 各栋建筑物顶部高程Hy、建筑高度H计算表
建设项目日照分析报告 项目名称：宝山万科四季花城二期（首期）规划及建筑方案设计 建设单位：上海万科宝山置业有限公司 设计单位：上海天华建筑设计有限公司 2005年5月10日
宝山四季花城二期（首期）日照分析报告 一、建设单位（委托方）名称：上海万科宝山置业有限公司 二、地址：上海市水城南路17号邮政编码：201103 三、法定代表人：丁长峰联系人：李彦联系电话：62702700 四、设计单位（受托方）名称：上海天华建筑设计有限公司 五、地址：上海市中山西路1800号28楼邮政编码：200233 六、法定代表人：黄鼎业联系人：周毅锋联系电话：62481588 七、勘察设计证书编号：090504-sj 八、日照分析项目情况： (一)建设项目基本情况： 建设地点：宝山西城区 用地范围：参见日照分析图 (二)基地内拟建建筑： (三)基地外受遮挡的建筑：
(四)参与叠加分析的基地外的建筑： 拟建建筑的阴影覆盖范围，主、客体位置关系，主体建筑标高以及客体建筑窗位等如附图所示。 九、日照分析标准及依据 本日照分析报告的标准依据《上海市城市规划管理技术规定》第二十七条“高层居住建筑与低层独立式住宅的间距，在规定范围内保证受遮挡的低层独立式住宅的居室冬至日满窗日照的有效时间不少于连续两小时；与其他居住建筑的间距，应保证受遮挡的居住建筑的居室冬至日满窗日照的有效时间不少于连续一小时”（以下简称“住宅日照”要求），以及第三十条“医院病房楼、休（辽）养院住宿楼、幼儿园、托儿所和大中小学教学楼与相邻建筑的间距，应保证被遮挡的上述建筑冬至日满窗日照的有效时间不少于3小时，浦西内环线以内地区，其间距应保证冬至日满窗日照的有效时间不少于2小时”（以下简称“文教卫生日照”要求）确定。 十、分析资料的来源说明： 以下资料由委托方提供： 1、基地内及周边的电子地形图； 2、基地外已有建筑（ZH01、ZH09）的平、立、剖面及总平面图。 以下资料由本单位（受托方）提供： 1、基地内拟建建筑（1#-11#）的总平面图及平、立、剖面； 2、基地外规划拟建建筑（12#-46#）的总平面图及平、立、剖面。 十一、本日照分析采用天正日照（V6.5版本）分析软件。 十二、补充说明：

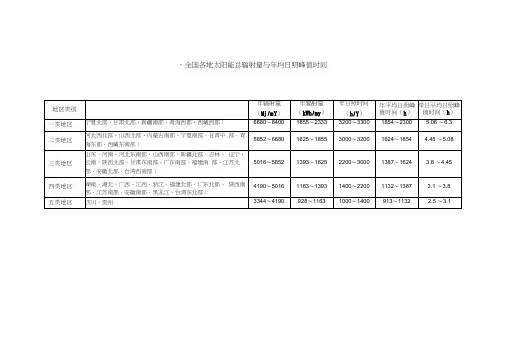

全国各地太阳能总辐射量与年平均日照当量 地区类别地区 太阳能年辐射量 年日照时数 标准光照下 年平均日照 时间（时）MJ/m2·年 kWh/m2· 年 一宁夏北部、甘肃北部、 新疆南部、青海西部、 西藏西部 6680-84 00 1855-233 3 3200-3300 二河北西北部、山西北 部、内蒙古南部、宁 夏南部、甘肃中部、 青海东部、西藏东南 部、新疆南部 5852-66 80 1625-185 5 3000-3200 三山东、河南、河北 东南部、山西南部、 新疆北部、吉林、辽 宁、云南、陕西北部、 甘肃东南部、广东南 部、福建南部、江苏 北部、安徽北部、台 湾西南部 5016-58 52 1393-162 5 2200-3000
四湖南、湖北、广西、 江西、浙江、福建北 部、广东北部、陕西 南部、江苏南部、安 徽南部、黑龙江、台 湾东北部 4190-50 16 1163-139 3 1400-2200 五四川、贵州 3344-41 90 928-1163 1000-1400 附录B 江苏省部分地区的?、δ、ω、αs、γs值 城市名地理纬度 ?（o） 太阳赤纬 δ（o） 太阳时角 ω（o） 太阳高度 角 αs（o） 太阳方位 角 γs（o） 南京市南京0 0 江宁0 0 六合0 0 江浦0 0 溧水0 0 高淳0 0 苏州市 苏州0 0 张家港0 0 常熟0 0 太仓0 0 昆山0 0 吴县0 0 吴江0 0 无锡市无锡0 0 江阴0 0 宜兴0 0 常州市常州0 0 武进0 0 金坛0 0 溧阳0 0 镇镇江0 0
江市丹徒0 0 扬中0 0 丹阳32 0 0 句容0 0 扬州市扬州0 0 江都0 0 刑江0 0 仪征0 0 高邮0 0 宝应0 0 泰州市泰州0 0 晋江0 0 泰兴0 0 姜堰0 0 兴 化 0 0 南通市南通0 0 通州0 0 启东0 0 海门0 0 海安0 34 0 如皋0 0 如东0 0 徐州市徐州0 0 奉县0 0 沛县0 0 赣榆0 0 东海0 0 新沂0 0 邳县0 0 睢宁0 0 铜山0 0 淮安市淮安0 0 楚州0 0 洪泽0 0 盱眙33 0 0 涟水0 0 金湖0 0 盐城市盐城0 0 滨海0 0 阜宁0 0
太阳直接辐射计算导则 1范围 本标准给出了太阳直接辐射计算的基本原则，不同条件下的计算方法和适用范围，以及对计算结果的检验要求。 本标准适用于水平面直接辐射和法向直接辐射的计算。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 33698 —2017 太阳能资源测量直接辐射 GB/T 34325 —2017 太阳能资源数据准确性评判方法 3术语和定义 下列术语和定义适用于本文件。 3.1 直接辐射direct radiati on 从日面及其周围一小立体角内发出的辐射。 [GB/T 31163 —2014，定义5.11] 注：一般来说，直接辐射是由视场角约为5。的仪器测定的，而日面本身的视场角仅约为0.5 °，因此，它包括日面周围的部分散射辐射，即环日辐射。 3.2 法向直接辐射direct no rmal radiati on 与太阳光线垂直的平面上接收到的直接辐射。 注：从数值上而言，直接辐射与法向直接辐射是相同的；两者的区别在于，直接辐射是从太阳岀射的角度而定义，法向直接辐射则是从地表入射的角度而定义。 [GB/T 31163 —2014，定义5.12] 3.3 水平面直接辐射direct horizo ntal radiation 水平面上接收到的直接辐射。 [GB/T 31163 —2014，定义5.13] 3.4 散射辐射diffuse radiati on ；scatteri ng radiati on
太阳辐射被空气分子、云和空气中的各种微粒分散成无方向性的、但不改变其单色组成的辐射。 [GB/T 31163 —2014，定义5.14] 3.5 [ 水平面] 总辐射global [horizontal] radiation 水平面从上方2 n立体角（半球）范围内接收到的直接辐射和散射辐射之和。注：改写GB/T 31163 —2014，定义 5.15 。 3.6 地外太阳辐射extraterrestrial solar radiation 地球大气层外的太阳辐射。 [GB/T 31163 —2014，定义5.3] 3.7 辐照度irradiance 物体在单位时间、单位面积上接收到的辐射能。注：单位为瓦每平方米（W/m2）。 [GB/T 31163 —2014，定义6.3] 3.8 辐照量irradiation 曝辐量radiance exposure 在给定时间段内辐照度的积分总量。注1：单位为兆焦每平方米（MJ/m2）或千瓦时每平方米（kWh/m2）。 注2： 1 kWh/m2=3.6 MJ/m 2; 1MJ/ni ?0.28 kWh/m2。注3：改写GB/T 31163—2014，定义 6.5 。 3.9 法向直接辐照度direct normal irradiance 与太阳光线垂直的平面上单位时间、单位面积上接收到的直接辐射能。注：单位为瓦每平方米（W/m2）。 3.10 法向直接辐照量direct normal irradiation 在给定时间段内法向直接辐照度的积分总量。 注：单位为兆焦每平方米（Mj/m）或千瓦时每平方米（kwh/m）。 3.11 水平面直接辐照度direct horizontal irradiance 水平面上单位时间、单位面积上接收到的直接辐射能。 注：单位为瓦每平方米（W/m2）。 3.12 水平面直接辐照量direct horizontal irradiation 在给定时间段内水平面直接辐照度的积分总量。
建设项目日照分析报告项目名称: 建设单位: 设计单位:（章）（章）
日照分析报告 一.建设单位（委托方）名称: 地址: 邮政编码: 法定代表人: 联系人: 联系电话: 二.设计单位（受托方）名称: 地址: 邮政编码: 法定代表人: 联系人: 联系电话: 资质证书编号: 三、日照分析项目情况 （一）建设项目基本情况: （以下简称委托方），就拟建建筑对其基地北侧遮挡范围内确定的客体（详附图一）的日照影响，委托我公司进行分析。 建设地点: 用地范围: 建设基地周边电子地形图（详见附图 拟建建筑方案总平面图（详见附图 （二）基地内拟建建筑基本情况: （三）基地遮挡范围内的客体建筑基本情况: （四）基地外参与叠加分析的主体建筑基本情况 注: 上表中是指建筑最高部位（含水箱、电梯井或构架）的高度（具体进行日照分析讣算时建筑高度以日照分析图上所标示的诸屋面标高为准）。 拟建建筑的阴影范主、客体建筑位置关系，建筑标髙以及客体建筑窗位如附图所 7J\Q
四.日照分析标准及依据 本日照分析报告的标准依据《东莞市建设项U日照分析技术管理规则》有关条款: 第三条适用范ffl和对象、日照标准 涉及居住特征建筑的规划方案进行建筑间距审査时，应提交日照分析报告，以保证建筑间距符合国家和我市关于居住建筑日照的要求。居住特征建筑具体是指下列对象: 1?住宅的卧室和起居室; 2,医院的病房; 3.幼儿园、托儿所的卧室和活动室; 4.中小学教学楼的教室; 5.公寓、宿舍; 6.养老院、休（疗）养楼、老年居住建筑等。 生活居住特征建筑应满足下列日照标准: 1.受遮挡的住宅建筑主要朝向的居室为冬至日的有效日照不应低于1小时，三房以下至 少一个居住空间，三房或三房以上至少两个居住空间应达到日照标准要求。 2.敬老院、老人公寓、休（疗）养楼、老年居住建筑等特定的为老年人服务的设施, 其居室冬至日的有效日照不应低于2小时。 3.托儿所、幼儿园生活活动用房的冬至日有效日照不应低于3小时。中小学教学楼教学 用房冬至日有效日照（一般为南外廊）不应低于2小时。中小学学生宿舍的日照要求 参照住宅建筑。 4,医院病房楼的病房部分冬至日有效日照不应低于2小时。 五.分析资料的来源说明 由委托方提供：1. 2. 根据委托方提供的情况，除上述主、客体建筑外，按规划管理部门要求的主客体分析范围内 目前尚无其他在建或己经批准方案待建的建筑。我公司在上述资料基础上进行日照分析计算。若由 于委托方提供资料不实或方案变化而导致分析差错，我方将不承担责任。 六、本日照分析报告采用经城乡建设部鉴定的“绿建日照分析软件Sun2012"进行分析计算。 七、日照分析说明
西安曲江新区日照审核管理规定（试行） 一、日照分析对象 1、居住类：居住用地内的住宅、老人公寓、集体宿舍、大、中、小院校的学生宿舍。 2、文教卫生类：中、小学校的教学楼（教学用房），幼儿园及托儿所的活动室及寝室，医院病房楼和休（疗）养建筑。 二、日照分析对象应满足的日照标准 1、住宅和集体宿舍等应满足大寒日不少于2小时日照标准。（大寒日日照分析有效时段为8：00-16:00） 2：医院的病房楼、休（疗）养建筑，中、小学的教学楼，老年公寓，幼儿园，托儿所等特殊建筑应满足冬至日不少于3小时日照标准（陕西省城市规划管理技术规定）。（冬至日日照分析有效时段为9：00-15:00） 3、在原有建筑外增加设施不应使受其遮挡的分析对象原有日照标准降低。 4、拟建地块北侧地块为居住、医疗卫生、教育用地时，如该地块为多层控制区，则用地红线北侧12米应满足日照标准要求，如该地块为高层控制区，则用地红线北侧15米应满足日照标准要求；拟建地块北侧为道路时，应保证道路红线或绿线北侧建筑最小退让距离处满足日照标准要求。（具体退让距离参照《陕西省城市规划管理技术规
定》执行） 5、每套住宅以该户型主要朝向为主朝向，每套住宅至少应有一个居住空间能获得日照,当一套住宅中居住空间总数超过四个时,其中应有二个获得日照。（居住空间指除厨房、餐厅、储藏室、卫生间以外的房间） 6、日照的有效时间指累计日照时间，以大寒日为标准分析时，累计日照时间不得超过2个连续时间段；以冬至日为标准分析时，累计日照时间不得超过3个连续时间段。 7、日照分析应采用众智日照分析软件8.2或8.2以上版本。 三、日照分析参数标准 1、地理位置：西安市，经度，108°55′；纬度，34°15′ 2、阳历日期：与当年的阴历日期对应 3、阴历日期：当年的大寒日（或冬至日） 4、有效日照时间： 大寒日：8:00-16:00（太阳时），冬至日：9:00-15:00（太阳时）5、总图采用平面区域分析方法，采样间隔为3米×3米；各建筑采用沿线分析方法对其住宅首层进行分析，采样间隔2米×2米；沿线分析不能通过时，应加入户型进行窗户分析，以满窗通过为准（对于窗宽大于2.4米的窗户按照2.4米计算）。 6、采样时间间隔为5分钟，局部放大分析时，可采用1分钟采样时间间隔。 7、分析计算方法：时间统计采用累计日照时间方法进行分析计算，
一、日照分析所依据的基础资料包括： 1.1包含日照分析范围内所有现状建筑的现势地形图及其电子数据； 1.2包含日照分析范围内所有已批规划建筑和在批规划建筑的有关资料及其电子数据； 1.3申报建筑的总平面图、单体平面图、立面图、屋顶平面图和剖面图图纸及其电子数据； 图纸和电子数据应能体现十字坐标、建（构）筑物±0.0高程和高度、建筑物层高、建筑的屋顶构筑物的位置和高度等具体技术参数； 2.日照分析所依据的基础资料的收集。 2.1 地形图及其电子数据必须由具备资质的测绘单位提供。 2.2 已批规划建筑和在批规划建筑的有关资料可向市城市规划行政主管部门查询。 2.3 申报建筑的相关资料由其设计单位提供。 3.资料提供单位应在所提供资料上加盖本单位印章，并对所提供资料内容的真实性负责。
二、日照分析计算要求 1.需采用建设部推广使用的SUN日照分析软件 2.涉及窗户分析的计算要求。 2.1日照分析计算受影面按以下规则确定：一般窗户以外墙窗台面为基准计算；异形窗户按正向最大投影近似为一般窗户计算。 2.2 以经确认的日照分析计算受影面左右两个端点为计算点。 2.3 有阳台（含凸阳台、凹阳台）的窗户也应以窗台面的左右两个端点为计算点。对阳台顶板、阳台分户隔板或凹阳台的墙体本身所产生的遮挡影响同时进行分析。 2.4 满窗日照的窗户计算高度（含落地门窗、组合门窗、阳台封窗等门窗形式）按离室内地坪0.9米的外墙高度计算。 3.涉及其它分析要素的计算要求。 3.1 计算建筑的屋顶部分,包括屋脊、凸出屋面的水箱、电梯间、楼梯间、构架等设施必须按实际造型建模, 并纳入计算。 3.2 桥梁、山体、围墙的遮挡影响无需纳入计算。
气象学实验报告 班级：植保检11-1 姓名：李舒学号：20116340 实验一、太阳辐射、光照强度和日照时数测定 一、实验目的 1.掌握太阳天空辐射表的使用，正确观测太阳直接辐射辐射、散射辐射、净辐射 2.掌握日照计的使用方法，正确光测光照强度 3.掌握日照时数、日照百分率的计算 二、实验器材 天空辐射表、净辐射表、照度计、紫外线照度计、日照记录纸 三、实验原理 1.辐射表示通过感应部位黑白相间的感应器产生热效应，转化为电动势 ): 单位时间内以平行光形式投射到地表单位水平面积上的2.太阳直接辐射(S′ m 太阳辐射能。 3.散射辐射(Ｄ):太阳光线经大气散射后，单位时间内以散射光形式到达地表单位水平面积上的太阳辐射能（散射辐射）。 +Ｄ) : 太阳直接辐射和散射辐射之和，称为太阳总辐射。 4.太阳总辐射(Q= S′ m 5.地面净辐射(B)：单位时间内，单位面积地面所吸收的辐射与放出的辐射之差（也称为地 面辐射差额）。 四、实验步骤与结果 1.天空辐射表、净辐射表的观测、照度计的观测、紫外照度计的观测
从表1可以看出， 图1 天空辐射、直接辐射、净辐射和散射辐射的时间变化规律 图2 光照强度的时间变化规律 图3 紫外线强度的时间变化规律
2. 日照时数及光照百分率的计算（以雅安为例） （1）1993年9月23日的实照时数= 7.6 h 。 （2）1993年9月23日的可照时数= 12h δ = 23.5 sinＮo 因1993年9月23日的Ｎ＝０，所以δ = 23.5 sin0o＝0 则这天的可照时数为12h 日照百分率＝（7.6／12）×100﹪＝63.33﹪ 五、讨论 1.天空辐射、直接辐射、散射辐射、净辐射的日变化 由图1可知，天空辐射、直接辐射、净辐射从9点到15点大体上都呈先升高后降低的趋势，且在13点左右达到最大值。由于早上9点太阳未完全升起、大气透明度低等因素，辐射比较弱；随着太阳的升起、大气透明度增加，辐射逐渐增强直至太阳高度角最大时，辐射最强；再随时间推移，辐射减弱。总辐射、直接辐射与太阳高度角呈正相关，而太阳直接辐射越强，散射辐射越弱。 ２光照强度和紫外线光照强度的日变化 由图2、3可知，光照强度和紫外线强度随时间的变化，先升高后降低。因为光照强度和紫外线强度也和太阳高度角呈正相关，而太阳高度角在9点到15点是先增加后降低。 ３(特定时间)日照时数及日照百分率 秋分日和春风日昼夜平分，各为12小时，通过计算得知1993年9月23日雅安的日照时数和日照百分率。实照时数说明太阳直接辐射的时数多少，日照百分率说明晴阴状况。所以这天雅安晴朗，天气比较好。 实验二、土壤温度、空气温度及空气湿度的测定 一、实验目的 1.熟悉测定气温和低温的几种仪器的构造和原理 2.掌握气温和土壤温度的观测方法 3.了解测定空气温度仪器的构造原理 4.掌握差算空气湿度的方法 二、实验器材 通风干湿表、百叶箱、地面温度计、最高温度计、最低温度计。 三、实验步骤 1.百叶箱空气温度的观测

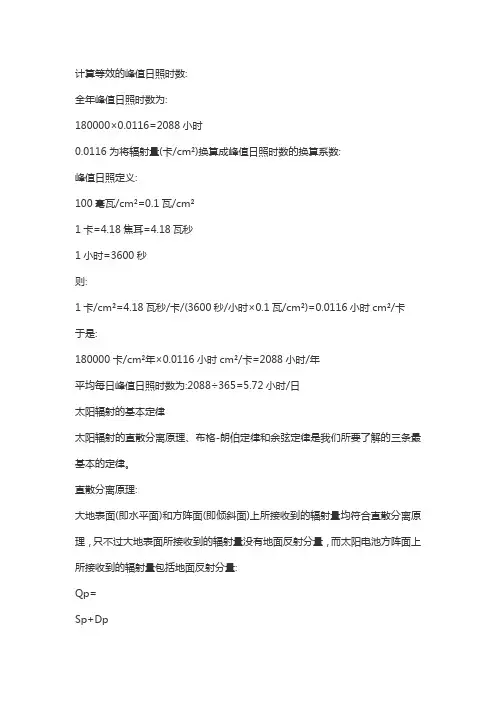

年辐射量与日平均峰值日照时数的关系公式 1、若辐射量单位为cal/cm2 峰值日照小时数=辐射量*0.0116（换算系数） 备注：0.0116为将辐射量（cal/cm2）换算成峰值日照时数的换算系数。 推导过程： 峰值日照定义：1000W/ m2=0.1 W/ cm2， 1cal=4.1868J=4.1868W*s，1h=3600s 则：4.1868W*s/(3600s/h*0.1 W/ cm2)=0.0116h* cm2/cal （1）年平均峰值日照时数=年辐射量（cal/cm2）*0.0116 （2）每日的峰值日照时数=年平均峰值日照时数/365 （3）每日的峰值日照时数=年辐射量（cal/cm2）*0.0116/365=年辐射量（kcal/cm2）*0.032 例如：假定某地水平面辐射量为135 kcal/cm2，方阵面上的辐射量为148.5 kcal/cm2，则年峰值日照小时数为148500*0.0116=1722.6h，每日的峰值日照时数为1722.6/365=4.7小时。 2、若辐射量单位为MJ/ m2 峰值日照小时数=辐射量(MJ/ m2)/3.6（换算系数） 例如：假定某地方年水平面辐射量为5643 MJ/ m2，方阵上的辐射量为6207 MJ/ m2，则年峰值日照小时数6207/3.6=1724h；每日的峰值日照时数为1724/365=4.7h。 年峰值日照时数=年平均辐射量(MJ/ m2)/3.6（换算系数） 每日的峰值日照时数=年平均辐射量(MJ/ m2)/（3.6*365）=年平均辐射量(MJ/ m2)/1314=0.000076年平均辐射量(MJ/ m2)
