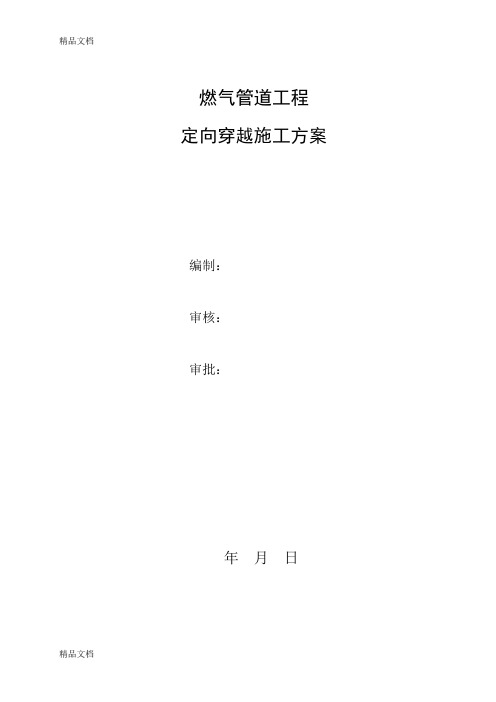

燃气管道工程定向穿越施工方案
编制：
审核：
审批：
年月日
目录
一、工程概况
二、编制依据
三、工程实物量
四、施工程序
五、施工示意图
六、施工方法
七、安全要求
一、工程概况：
本工程为，该路段为新联北大街与博文路交汇处，全长173米。全
路段采用De200PE管。接气点为De200（中压）管段。定向钻穿越De200PE 管穿越总长为173米。
二、编制依据
1、施工图纸《》
2、《》
3、《城镇燃气输配工程施工及验收规范》CJJ33-2005
4、《压力容器无损检测》JB4730-94
5、《工业金属管道工程施工及验收规范》GB50235-97
6、《现场设备、工业管理焊接工程施工及验收规范》GB50236-98
7、《聚乙烯燃气管道工程技术规范》CJJ63－2008
三、工程实物量：
De200PE管173米，5米×2.5米操作坑2个。
四、施工程序：
交桩→放线→验线→操作坑开挖→防护→验坑→设备下水、水平导向钻孔→下管→穿越→组对→焊接→检测→补口→隐蔽验收→回填→地貌恢复→交工验收。
五、施工示意图
六、施工方法
1、工程采用定向钻方法穿越施工，施工时采用先钻孔、扩孔再回拖拉管。
2、设备采用从国外引进的世界上先进的RD385导航仪进行轨道导航，其误差不超过50mm，钻进设备为国内较为先进的GBS-10型非开挖
铺管钻机。
3、穿越前的准备工作
3.1 施工前应向有关主管部门取得联系，征求对方意见后，方可施工。施工时应了解清楚地下设备的确切位置，并请业主、监理等主管部门的有关人员到现场指定位置，并设置醒目标志。
3.2 穿越段的预制：由于受场地限制，PE管的预制放在坑底，拖一根焊接一根，其施工方法与检验标准均与主体管道相同。
3.3 在小区道路两侧放出管线中心线，确定定向钻穿越的进、出口位置，在两端各挖一个操作坑，确定管道入土和出土位置。
3.4 操作坑测量放线后，请业主、监理验收合格，然后开挖穿越小区道路两侧的钻进工作坑（操作坑）和接收工作坑（操作坑），开挖土方采用人工开挖，操作坑尺寸为10米×3米×2.5米，坑边标高比管底标高低0.3米，并在作业坑的坑底铺素混凝土垫层100－150mm，坑边用Φ140mm衫木桩间距500m支撑挡土，四周用木板挡土，防止沟壁坍塌。操作坑经业主、监理确认安全后，方可施工。
4、现场布置
4.1 由于场地受限且穿越管标高很低，因此钻进设备放在坑底，并在钻机前方和后方采用钢管桩支护
4.2 操作坑开挖前用钢管、彩板进行圈围护栏。
4.3 根据公路等级的相应要求，在穿越点两侧分设警示标志、减速标志、施工标志、安全通过标志和夜间照明装置。
5、施工步骤
5.1 首先确定起钻位置，按照图纸要求及地下设施情况，钻孔位置选在地下2米处。
5.2 位置确定后，调整设备的钻角及速度进行钻孔，由于管道不粗
加上穿越距离较长，角度设为零。根据设备的性能及土质情况调整钻进速度，开始时速度不宜太快以防偏离轨道太多无法挽回，同时不断用导航仪定位，若有偏差及时调整钻头角度确保轨道符合设计要求。
5.3 在套管穿越合格后，根据穿越主管道的长度，与挖好的操作坑相连接。管沟沟底标高低于设计标高300mm，以便于主管穿越及连头。
5.4 在主管道端部焊上拖管头，在接受坑一端打上地锚，安装卷扬机和倒链。主管道穿越前必须将套管内的泥土、石子等杂物清除干净。
5.5 用吊管设备将主管放入沟底，用钢丝绳牵引拖管头带动主管道穿越套管，后端用吊管设备调整管子中心，辅助发放。
5.6 整个穿越后，两端用管帽封堵。
5.7 安装完毕且见检验合格后进行回填，并恢复边沟、排水沟等道路设施。
七、安全要求
1、下沟工作前应先对吊管设备、吊带或滑动滚式吊具进行安全检查。
2、下沟及回填作业中，应注意各机械的相互配合，无关人员禁止进入工区。
3、清沟及其它沟下作业不得与管道下沟同段同时进行，吊管下沟时管道与管沟之间不准用任何人站立。
4、沟作业严禁单机作业，以免发生滚管事故，下沟必须专人指挥，以免发生混乱，出现事故。
5、风、雨、雾天气应停止下沟及回填作业。
6、有的运管车辆、设备应保证处于完好状态，不得带病作业。
7、运管车辆必须中速行驶，避免急刹车，防止管子位移、移动伤人、破坏防腐层。
8、管子运抵施工现场时，应选择地势较平坦的场地堆放，靠近路口管堆应设警示标志。
9、有的装卸过程要使用专用吊具，吊装过程要稳、轻起轻放，防止划伤燃气管道。
10、堆管时管底和层间都要加软质垫层，堆放高度不得超过2米，严禁撬、滚、滑动管子，防止管道表面受到划伤。
施工方案及施工工艺 工程简介 ######天然气利用工程-天然气长输管道起于仙人岛能源化工区的仙人岛天然气液化厂，终于大石桥市西侧的大石桥分输站。管线长度约为98KM，管径φ406.4，设计压力4.0Mpa，管道输气规模为1.4*108m3/a。 管道沿线经过仙人岛能源化工区、盖州市、鲅鱼圈区、营口市沿海产业基地、营口市中小企业园区、老边区和大石桥市，设置大石桥分输站1座，设鲅鱼圈南分输阀室、鲅鱼圈北分输阀室、盖州分输阀室、北海分输阀室、沿海分输阀室、中小园分输阀室、老边分输阀室和有色园分输阀室共8座分输阀室。 施工方法的选择： 天然气管道穿越工程，根据设计要求、定向钻机性能及现场情况，决定采用DDW320定向钻机。 1.1 钻机主要性能参数DDW320定向钻机： DDW320 机身长度 6.4m 机向宽度 2.3m 高度 2.0m 重量9.2 t 泥浆流量320L/min 钻杆重量40kg 发动机功率145kw 行走速度 5.3Km/h 最大扭矩12KNm 实际推进力32 t
实际回拖力32 t 钻杆长度3m 钻杆外径73mm 水压8Mpa 1.2 钻机技术特点： A、设备机械化程度高，结构布局合理，整体性好。 B、结构简单易于操作。 C、钻机倾角可调，适应不同铺设管线设计深度和不同施工场地条件。 D、钻机具有足够的回拉力和较大的回转扭矩，满足反扩拉管要求。 E、易于随时监测钻进方向，调整孔底钻头，控制钻进轨迹。 F、及时监测钻进参数和地层变化。 2 施工方法特点： 2.1 精确性。拖管轨迹准确、精度高，满足设计要求。 2.2 方向可控性。在整个施工过程中，随时可确定管线的位置及埋深，这是传统的顶管工艺所达不到的。 2.3 铺管速度快，施工周期短。同样长度及管径的管线，施工时间是普通顶管线施工时间的1/5。 2.4 广泛的适应性。适用于复杂的地质结构，如乱石、回填土等，适用于地下管网分布复杂的地段。 2.5 不阻碍交通，不污染环境，对路面及河道无损害。 2.6 铺管质量高，由于基本没有破坏原有土质结构，无须进行地下水防 范和软土层的加固措施，避免了土壤沉降过程对管道的应力破坏。 2.7 具有较好的经济效益。管径越大，埋深越深，周边环境越复杂，经济效
燃气管道施工方案 很好
一、工程概况： 1.工程简况: 1.1宝钢1800冷轧燃气管道主要包括氮气焦炉煤气（COG）、混 合煤气（MG）、转炉煤气(LOG)，管径为Φ32*2.5~Φ920*7，总 计约3500米。大部分管道分布在主厂房1区--6区各列管桥上， 为酸轧、连退、热镀锌等机组服务。 2.质量目标: 质量目标：工程质量等级100%合格，质量优良率≥90%以上。 3.安全目标: 杜绝重大安全事故,月负伤率小于千分之零点四，争创“无伤工程”。 4.工期目标: 1区---6区燃气管道安装施工于 1月10日至 10月15日全部结束。 5工艺流程： 燃气管网中的焦炉煤气、混合煤气均来自煤气站经3区到2区连退、4区的1#、2#热镀锌；混合煤气除上述外还有一路经2区、6区到酸再生站。转炉煤气管道由维四路外网架桥接入，只供给酸再生站。6．实物量统计： 燃气管道实物量： 2
7．工程特点： 1.3.1施工工期短，工作量大，且点多面广。 1.3.2高空作业，施工现场条件复杂，施工难度大。 1.3.3管道焊口数量多，射线探伤拍片量大，需要边施工边进行检验。 二、施工部署： 管道施工是结合冠华黄金的整体规划,根据图纸工艺安装程序进行管道的安装。 三、施工准备： 考虑到本燃气管道属于特种设备，施工准备工作很重要，技术标准的配备、施工机具进场前的全面检查、施工用材料的提前备货、施工顺序的优化和施工方法，以保证管道安装质量。 四、技术准备 4.1技术准备 4.1.1熟悉和审查图纸，参加交底，制定施工技术措施，组织技术交底。 4.1.2了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐等应做到心中有数。 4.1.3选用施工及验收规范: 《工业金属管道工程施工及验收规范》GB50235-97 3
管道穿越施工 1在施工前对设计确定的已建成管道的交叉位置，首先派专人复核，用探测仪探定，确认无误后，对实际位置做好标记，用白灰线将已建成管道的走向详细记录，并记录好深度。 2对于没有明确的交叉位置，可采取向管道管理方有关部门多方询问的方法来给予确认，或争取到已建成管道位置图，将其反应到管线施工图上，最终落实到现场。 3穿越段的预制：在主体管道组装焊接的同时将穿越的管道预制出来，一般情况下预制管道长度比已建成管道与新建管道交叉段长24m。其施工方法与检验标准均与主体管道相同。 3、施工技术措施 1开挖管沟已建成管道周围3m以内管沟开挖 管沟开挖前应请榆济线的主管部门到现场监督指导施工，采用人工开挖。首先根据探测出的已建成管道的位置，在其垂直方向挖长槽探沟，探沟深为2m×0.5m，用铁钎采用平铲法挖土，边挖边清理散土，挖沟人员要时刻主意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是已建成管道周围的软土层，挖土时就要格外的小心，一点一点地挖土，待管道露出，经榆济线现场人员确认为榆济线后，用人工开挖方法将交叉点管道周围3m之内的管沟全部挖出。已建成管道周围3m以外的管沟开挖 用机械开挖，是在已建成管道位置已确定，且被人工挖出情
况下进行的。管沟深度参照设计图纸开挖并保证新建管道与已建成管道垂直间距≥500mm，在已建成管道与新建管道交叉段每侧各12m 内水平面，两侧与主体管道管沟按弹性敷设相连接。 5.2已建成管道的保护 5．2.1已建成管道采用棉被包裹，防止意外碰伤。 5.2.2地下管道的防护 为保证管道安全，采用临时支撑等方式，在已建成管道下方横管沟方向加垫方木支撑，避免已建成管道下沉。 5.3管道穿越 5.3.1首先将预制完成的穿越管段放入已开挖完成管沟内，用吊管机或挖掘机将预制管道吊起，向前移动，让管道端点从其下方通过。 5.3.2当穿越管道一头穿过已建的管道后，缓慢落下穿越管道，移动吊管机或挖掘机A，使吊钩跨越被穿越电缆或管道至A吊点位置，吊起管道的两侧，移动穿越管道按要求吊装到位。 5.4管道连头 在管道穿越到位后，首先从其的一端连头，另一端加短节，连头工序与主体管道连头程序相同。 5.5管沟回填 5.5.1首先回填管道与管道交叉段的管沟，用人工回填，在管道周围用软土回填，人工夯实。 5.5.2回填土不得正对已建成管道砸击，要从侧面用人工推入，并人工夯实，等已建成管道下方回填并夯实后，在回填管道两侧的管
编号：AQ-BH-09044 ( 管理资料) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 燃气管道工程定向钻穿越 Directional drilling crossing of gas pipeline engineering
燃气管道工程定向钻穿越 说明：施工方案是根据一个施工项目制定的实施方案;是根据项目确定的，有些项目简单、工期短就不需要 制订复杂的方案。 工程概况 Φ319钢管和Φ215钢管，采用非开挖定向钻施工工艺穿越城区道路，Φ319钢管施工长度40米，Φ215钢管施工长度60米。 编制依据 为了指导本工程的施工，保证工程质量和进度，确保安全生产和文明施工，编制本组织设计。编制依据参考中国非开挖协会《水平定向钻进管线铺设工程技术规范》（试行本）； 施工人员组成表 根据本工程规模和特点，公司特选派技术水平高、管理水平优，责任心强、施工经验丰富的同志任项目经理组建成项目经理部，由项目经理统一管理，协调指挥施工的全过程。做到有计划、有组织地施工和管理。 拟组建项目部人员名单
职务 职责 人数 项目经理 负责指挥施工现场各项工作 1 技术负责人 负责施工现场技术方面的事务 1 施工队长 负责全班施工、协调各工序间操作1 钻机操作员 操作定向钻机 1 导向员
负责钻进导向孔1 普工 3 总计 8 施工仪器和设备序号 名称 型号 数量 备注 1 水平定向钻机ZT-33 1台
2 月蚀导向、接收仪“Eclipse” 1套 3 导向钻头及回扩器1套 4 对讲机 科健 2套 5 柴油发电机 15KW 1台 6
第一章工程概况 1.工程简况:此工程为唐钢汽车板主厂房5区燃气管道，轴线位置于501-531轴、列线位于5A-5C轴，共计3条管线，分别是焦炉煤气（COG）Φ820*6、Φ630*6、Φ529*6，氮气管道（N）Φ377*9、Φ273*6、Φ159*6，氢气管道（H）Φ76*4、Φ57*5、Φ32*3, Φ87*3为煤气放散管和煤气干事排水器连接管，各种管线总计约861m,其中，焦炉煤气Φ820*6 214m、Φ529*6 68m 、Φ630*6 12m，氮气管道Φ377*9 203m、Φ273*6 Φ54m、Φ159*6 12m，氢气管道Φ76*4 189m、Φ57*5 6m、Φ32*3 60m，煤气放散及煤气干事排水器连接管Φ87*3 12m。 2.质量目标:工程质量等级100%合格，质量优良率≥90%以上。 3.安全目标:杜绝重大安全事故,月负伤率小于千分之零点四，争创“无伤工程”。 4.工程特点： 1.4.1施工工期短，工作量大，且点多面广。 1.4.2高空作业，施工现场条件复杂，施工难度大。 1.4.3管道焊口数量多，射线探伤拍片量大，需要边施工边进行检验。 第二章施工准备 1、施工准备： 考虑到本工程工期短、作业面广的特点，施工准备工作很重要，技术标准的配备、施工机具进场前的全面检查、施工用材料的提前备货、施工顺序的优化和施工方法，以保证一经开工即可投入正常施工当中。 2、技术准备： 2.2.1熟悉和审查图纸，参加设计交底，同时取得各项技术资料及有关图集，制定施工技术措施，组织技术交底。 2.2.2了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。 2.2.3选用施工及验收规范: 《工业金属管道工程施工及验收规范》GB50235-97
燃气管道穿越道路与铁 路施工 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
燃气管道穿越道路与铁路施工燃气管道在铁路、电车轨道和城市主要干道下穿过的。应敷设在钢套管或钢筋混凝土套管内。穿过铁路干线时，应敷设在涵洞内。套管两端应超出路基底边，至最外边轨道的距离不得小于3m。穿跨管道应选择质量好的长度较长的钢管，以减少中间焊缝。焊缝应100%射线探伤检查，其合格级别应按现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的“Ⅱ级焊缝标准”执行。穿越工程钢制套管的防腐绝缘应与燃气管道防腐绝缘等级相同。 管道穿越铁路或公路的夹角应尽量接近90°，在任何情况下不得小于30°。应尽可能避免在潮湿或岩石地带以及需要深挖处穿越。管道穿越铁路或公路时，管顶距铁路轨枕下面的埋深不得小于1．6m；距公路路面埋深不得小于1．2m；距路边坡最低处的埋深不得小于0．9m。 当条件许可时，也可采用跨越方式交叉。输气管线跨越铁路时，管底至路轨顶的距离，电气化铁路不得小于11．1m，其他铁路不得小于 6m。穿越铁路的一般要求： 1．穿越点应选择在铁路区间直线段路堤下，路堤下应排水良好，土质均匀，地下水位低。有施工场地。穿越点不宜选在铁路站区和岔段内，穿越电气化铁路不得选在回流电缆与钢轨连接处。
2．穿越铁路宜采用钢筋混凝土套管顶管施工。当不宜采用顶管施工时，也可采用修建专用桥涵，使管道从专用桥涵中通过。 3.输气管穿越铁路干线的两侧，需设置截断阀，以备事故时截断管路。 4.穿越铁路的位置应与铁路部门协商同意后确定。 穿越公路 1.公路等级划分根据《公路工程技术标准》(JTJ01—1988)，公路等级分为“汽车专用公路”和“一般公路”两类。汽车专用公路又分高速公路、一级公路、二级公路三个等级。汽车专用公路属国家重要交通干线，车流量大，路面宽度大，技术等级较高。一般公路又分为二、三、四级、其车流量、路面宽和技术等级和重要程度依序降低。 此外还有不属国家管理的公路，如矿区公路。县乡公路等。 2.穿越公路的一般要求输气管线穿越公路的一般要求与铁路基本相同。汽车专用公路和二级一般公路由于交通流量很大，不宜明挖施工，应采用顶管施工方法。其余公路一般均可以明沟开挖，埋设套管，将燃
河流穿越施工方案
1.工程概况 第二十二标段(B段)怀远境内淮河二堤泄洪区近20km左右是较典型的水田水网地区，管线敷设位置水田密布、水网纵横（主要为池塘、河渠和灌溉支渠），施工难度较大。根据现场情况，所穿越的河渠两侧多为农田，部分干渠较深（5m以上），按照常规围堰导流大开挖施工方法很难进行，结合设计要求，河渠采取直接围堰排水大开挖施工方法。 2.施工方法 2.1施工工序 测量放线—→围堰修筑—→排水、晾晒—→施工作业带开拓—→开挖管沟—→布管—→管道组对焊接—→无损检测—→补口补伤—→管线回填及水工保护—→地貌恢复 2.2施工准备 充分与当地水利部门结合，并选择最佳季节，在枯水非灌溉期，通过关闭上游河
渠闸门，有效控制水量及流速，直接进行围堰排水施工。根据现场实际情况，确定导流渠的位置和深度等参数，作好各方面准备。 2.3测量放线 测量放线采用GPS 定位，全站仪进行测量。放线时采用木桩进行醒目标记，主要定出管线中心线、作业带边线，确定围堰及导流渠位置、方式。 2.4开挖导流渠 2.4.1依据现场客观实际，河渠周围环境，确定导流渠的方位、走向，根据河水流量，确定导流渠宽度和深度，如下图所示： 2.4.2导流沟沟底必须低于入口处河流水面，且沟底沿水流方向应有一定的坡度。导流沟宽度应根据河水流量的大小确定。 2.5围堰修筑 可根据河流具体情况确定围堰修筑型式，由本段所穿越河流特点决定，采用土袋围堰的方式： 2.5.1围堰高度应高出施工期间可能出现的最高水位（包括浪尖）0.5-0.7m 。 2.5.2围堰外形应考虑河流断面被压缩后，流速增大引起水流对围堰、河床的集中冲刷及影响导流等因素，并满足堰身强度和稳定的要求。 2.5.3堰内平面尺寸应满足基础施工要求。围堰要求防水严密，减少渗漏。 河床标高 b h

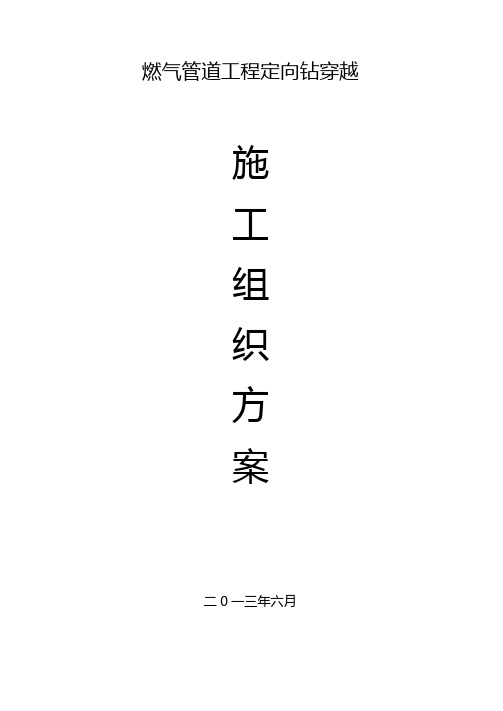

燃气管道工程定向钻穿越 施 工 组 织 方 案 二0一三年六月
