燃油泵
它是从油箱抽出燃油，并将其输送到喷油器的装置。
早期的燃油泵是直列式的，安装在油箱外。从大约20年前起，安装在油箱内的罐式泵成为主流。目前燃油支架总成成为主流，它不仅构成燃油泵，而且还集成了作为电位计或浮子臂的燃油流量检测装置，燃油滤清器，以及调节燃油压力的压力调节器。
如果燃油泵发生故障，则燃油不能正常输送到发动机，并且会出现下列故障：
●发动机起动故障；或
●出力下降。
检测燃油泵的一种简易方法是检测其在运行状态下的噪音。由于燃油泵在运转状态下具有独特的噪音，当燃油泵正在运转时，你把耳朵靠近油箱入口就会听到这种噪音。
如果燃油泵不工作，则需要检测燃油泵是否出现故障或运转燃油泵的电力系统是否出现故障。检测燃油泵的一种方法是检测燃油泵支架总成连接器的燃油泵终端的传导效果。
即便燃油泵终端之间的传导效果良好，仍建议在燃油压力低或燃油泵的燃油滤清器被污染或损坏时更换燃油泵。由于检测方法取决于车辆制造商，建议您参阅车辆维护手册。
什么是燃油泵或燃油泵支架总成？
典型故障及检测方法
汽车电动燃油泵有几种及其工作原理 在现代轿车中采用了各种不同的汽油喷射系统，它们的供油方式也有所不同，但必须安有电动燃油泵。它的主要任务是供给燃油系统足够的且有一定压力的燃油。 由于机械膜片式燃油泵，受到结构限制，安装位置既要远离热源又要直列式固装不可横置。而电动式燃油泵位置可以任意选择，并具有不产生气阻特点。 电动燃油泵的结构是由泵体、永磁电动机和外壳三部分所组成。永磁电动机通电即带动泵体旋转，将燃油从进油口吸入，流经电动燃油泵内部，再从出油口压出，供给燃油系供油。燃油流经电动燃油泵内部，对永磁电动机的电枢起到冷却作用，又称湿式燃油泵。 电动燃油泵的电动机部分包括固定在外壳上的永久磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置。电刷与电枢上的换向器相接触，其引线接到外壳上的接柱上，将控制电动燃油泵的电压引到电枢绕组上。电动燃油泵的外壳两端卷边铆紧，使各部件组装成一个不可拆卸总成。 燃油泵的附加功能由安全阀和单向阀完成。安全阀可以避免燃油管路阻塞时压力过分升高，而造成油管破裂或燃油泵损伤现象发生。单向阀设置目的，是为了在燃油泵停止工作时密封油路，使燃油系统保持一定残压，以便发动机下次起动容易。 泵体是电动燃油泵泵油的主体，根据其结构不同的可分滚柱式和平板叶片式。最常见的滚柱式电动燃油泵。 电动燃油泵在车上安装有安装在燃油箱外和燃油箱内。还有少数车型在燃油箱内、外各安装一个电动燃油泵，两者串联在油路上。 拆解分析电动燃油泵及其故障 这两天都在讨论燃油泵的失效模式，一直有一种说法：油箱存油量过少、液面低会导致燃油泵‘烧毁’！前几天喷了一篇关于对上述说法的分析，但总觉得还是缺乏些依据。加上migizhi提出的燃油泵‘突然死亡’问题解释不清，按照毛主席‘解剖麻雀’的思想（^_^！），今天终于忍不住剖开了一只‘藏品3#’电动燃油泵，作成图片，与大家共同研究。 这只燃油泵就是前两天许给‘脱衣服’的那只，STN2000的，98000km时被判了死刑，原因是：噪音猛增，继而停转，把车主扔在了路上！后被我要来，通电后可以转动，但噪音确实很大，空载运转电流达3.6A，空泵时泵壳温上升迅速！ 经由泵入口泵入除锈剂清洗泵的内部，泵出口有锈色除锈剂喷出，并含有杂质。 处理后该泵运转正常，空载运转电流为0.97A，空泵1分钟泵体温度没有明显上升，已经可以正常使用。另有两只‘藏品’电动燃油泵情况基本类似，车不能发动，拖到维修站，检查、维修的结果：泵‘烧’了！
电动燃油泵的构造及检修 1、作用： 给电控燃油喷射系统提供具有一定压力的燃油。电动燃油泵的电动机和燃油泵制成一体，密封在同一壳体内。 2、类型： （1）按安装位置不同分为内置式和外置式。 内置式：安装在油箱中，具有噪声小、不易产生气阻、不易泄漏、管路安装较简单等优点。 外置式：串接在油箱外部的输油管路中，优点是容易布置、安装自由度大，但噪声大，易产生气阻。 （2）按结构不同分为：涡轮式、滚柱式、转子式和侧槽式。 3、电动燃油泵的结构 （1）涡轮式电动燃油泵 1) 结构 主要由燃油泵电动机、涡轮泵、出油阀（单向阀）、卸压阀（安全阀）等组成，如下图所示。 图2 涡轮式电动燃油泵 叶轮 涡轮式电动燃油泵的结构及工作原理 组成：燃油泵电动机、 涡轮泵、出油阀（单向 阀）、卸压阀等。 泵壳体 出油口进油口 叶片 滤清器 叶轮前轴承电动机定子电动机转子单向出油阀 卸压阀出油口 2) 工作原理 油泵电动机通电时，燃油泵电动机驱动涡轮泵叶轮旋转，由于离心力的作用，使叶轮周围小槽内的叶片贴紧泵壳，将燃油从进油室带往出油室。由于进油室的燃油不断被带走，所以形成一定的真空度，将燃油从进油口吸入；而出油室燃油不断增多，燃油压力升高，当达到一定值时，则顶开出油阀经出油口输出。出油阀还可在油泵不工作时阻止燃油流回油箱，保持油路中有一定的残余压力，便于下次起动。 3) 优点 泵油量大、泵油压力较高、供油压力稳定、运转噪声小、使用寿命长等优点。 （2）滚柱式电动燃油泵 1）结构
主要由燃油泵电动机、滚柱式燃油泵、出油阀、安全阀等组成。 2）工作原理 当转子旋转时，位于转子槽内的滚柱在离心力的作用下，紧压在泵体内表面上，对周围起密封作用，在相邻两个滚柱之间形成工作腔。在燃油泵运转过程中，工作腔转过出油口后，其容积不断增大，形成一定的真空度 , 当转到与进油口连通时，将燃油吸入；而吸满燃油的工作腔转过进油口后，容积不断减小，使燃油压力提高，受压燃油流过电动机，从出油口输出。 结构和工作原理如下图所示。 图3 滚柱式电动燃油泵结构及工作原理 4．燃油泵的就车检查 （1）用专用导线将诊断座上的燃油泵测试端子跨接到 12V 电源上。 （2）将点火开关转至“ ON ”位置，但不要起动发动机。 （3）旋开油箱盖能听到燃油泵工作的声音，或用手捏进油软管应感觉有压力。 （4）若听不到燃油泵的工作声音或进油管无压力，应检修或更换燃油泵。 （5）若有燃油泵不工作故障，且上述检查正常，应检查燃油泵电路导线、继电器、易熔线和熔丝有无断路。 5．电动燃油泵的检测 拔下电动燃油泵的导线连接器，从车上拆下电动燃油泵进行检查。 1）电动燃油泵电阻的检测 用万用表Ω档测量电动燃油泵上两个接线端子间的电阻，即为电动燃油泵直流电动机线圈的电阻，其阻值应为 2 ～ 3 Ω（ 20 ℃时）。如电阻值不符，则须更换电动燃油泵。 2）电动燃油泵工作状态的检查 按下图将电动燃油泵与蓄电池相接（正负极不能接错），并使电动燃油泵尽量远离蓄电池，每次接通不超过 10s （时间太长会烧坏电动燃油泵电动机的线圈）。如电动燃油泵不转动，则应更换电动燃油泵。 图4 电动燃油泵工作状态的检查 6．燃油泵的拆装与检测 拆装燃油泵时注意：应释放燃油系统压力，并关闭用电设备。拆下燃油泵后，测量燃油泵两
汽车发动机的电动燃油泵工作原理及介绍 燃油泵总成燃油泵的作用是将贮存在燃油箱内的燃油输送至喷油器的燃油管路内。早期的发动机燃油系统中的燃油泵多为机械式，现在电动燃油泵已经将其取代。另外，原来的一些被安装在燃油箱外的电动燃油泵，考虑到散热、隔音及气阻等问题，也均被内置到了燃油箱 燃油泵总成 燃油泵的作用是将贮存在燃油箱内的燃油输送至喷油器的燃油管路内。早期的发动机燃油系统中的燃油泵多为机械式，现在电动燃油泵已经将其取代。另外，原来的一些被安装在燃油箱外的电动燃油泵，考虑到散热、隔音及气阻等问题，也均被内置到了燃油箱内。燃油泵安装于油箱内，与燃油油量表测量装置结合为一个整体。 燃油泵上燃油表桨式计量部分 电动燃油泵的工作原理与电动水泵的工作原理相同，利用电机驱动相应的油泵装置，从而向燃油系统不断输送燃油。要知道，燃油系统必须保持一定的压力，只有这样才能保证喷油器喷出的燃油雾化效果更好，更易燃烧。但当发动机熄火后，燃油系统的压力会丧失，一旦没有残余压力，在高温时管路内很容易产生气阻。这样在发动机重新起动时，由于燃油系统中混入空气，难以保证足够的燃油，发动机就会难以起动。为此，在燃油泵中设置了单向阀。这样当燃油泵停止运转时，单向阀关闭，以维持燃油管路内的残余压力，便于发动机的重新起动。此外，不知大家是否留意过，当你的车辆长时间停放后，如果车内比较安静时，在你打开点火开关不急于起动发动机时，会听到车辆后部传来“嗡嗡”声。这并不是故障，而是为了保证燃油系统有足够的压力起动发动机，让电动燃油泵提前运转2－3 秒建立油压。为了防止电动燃油泵的出油口侧压力过高，还设计了安全阀，这样一旦燃油泵输送的燃油压力过高，安全阀就会打开，使压力过高的燃油回流到燃油箱。
油泵工作原理的介绍 关于油泵工作原理的介绍： 川崎负流量系统对油泵排量的控制分液控和电控两种状态 电控状态：与排量变化相关的控制液压信号是前泵油流，后泵油流和先导油及负流量，其中前后泵的油流直接控制油泵，先导油经过电比例阀节流后控制油泵，我们可以称之为先导二次压力。下面我们以后泵的控制为例来分析排量的变化情况。 首先，我们必须明确几个概念 1.排量控制的源信号是：前泵油流，后泵油流和先导二次油流和负流量，其中前泵油流控制一级活塞，后泵油流控制一级活塞和斜盘活塞（一端控制斜盘活塞的小端，处于常开状态，一端控制大端处于常闭状态，一端控制主压活塞），负流量控制一级活塞，先导二次油流控制二级活塞 2.控制元件是 ①滑阀：是一个三位三通阀，它由阀芯和滑套组成，两者之间能相对运动。阀芯的移动由阀芯右端的一级活塞和二级活塞与阀芯左端的弹簧构成平衡。滑套的移动由斜盘活塞控制，随着斜盘活塞的移动而移动，其移动距离和方向跟斜盘活塞一致。 ②二级活塞：在电控状态下，先导二次油流单独控制二级活塞，负流量不参与直接控制，而是由负压传感器采集其压力参数，提供给电脑，经电脑计算作为控制电比例阀电流的一个参数来控制先导二次油流；在液控状态下，先导二次油流被液改电控阀截断，不参与对二级活塞的控制，由负流量单独对二级活塞进行直接控制。二级活塞的工作方向为推动滑阀阀芯向左运动，由自带弹簧回位构成平衡。 ③一级活塞：由前泵油流，后泵油流及先导一次油流（仅在液控状态下）进行控制，其工作方向为推动滑阀阀芯向左运动，由自带弹簧回位，构成平衡。 3.执行元件是变量活塞： 变量活塞由固定的活塞套和一个两端截面积大小不一样的柱塞构成，柱塞与斜盘和滑阀套连接，当两个端面受压产生压差时，柱塞带动其他两个一起运动。 下面我们来分析液压系统中压力和流量控制在油泵中间的具体的变化关系。 指导思想：1.压力取决于负载.2..油泵输出的压力与流量成反比。
A132-11锦佳样品（6）分析报告 （标签日期：2010.09.28） 看了A132-11汽车电喷燃油泵总成后觉得有几个比较明显地方可以改进： 1．顶盖法兰面塑料收缩变形严重，主要原因为产品壁厚不均匀所至，顶盖上部分分型面毛刺太大，建议维修模具消除收缩变形及提高顶盖表面质量。 2．往下压缩顶盖时回油波纹管与壳体棱角有干涉，建议加长波纹管中间光滑部分20mm,同时缩短20mm有波纹的部分，波纹管总长不变。 3．出油波纹管两端压装时建议保留3-5mm距离而不要顶死，并建议出油波纹管两端加卡箍，防止波纹管脱出。 4．导杆向下运动时与壳体导孔有卡阻现象，建议维修模具消除卡阻现象。 5．油位传感器的摆臂上下活动不够灵活，弹性弹片与电阻片滑动阻力过大。建议装配时将摆臂上下摆动几次，使油位传感器的摆臂上下活动灵活。 因为没有检具和测试设备，对A132-11汽车电喷燃油泵总成先暂时提这几点建议。 下面谈谈A132-11总成的油路流向和几个重要零部件的功能和容易出现的质量问题。 A132-11总成油路流向描述及分析：首先汽油从壳体底部蘑菇膜
片处流入壳体，再通过泵芯将汽油抽到出油管路和回油管路，回油管路通过压力阀对总成输出的油压进行控制（当油压高于压力阀开启压力时压力阀打开，将高出的压力泄掉），多余的汽油通过回油波纹管流到喷射嘴，经过喷射嘴的汽油将单向阀冲开并进入壳体，从而使壳体内有充足的汽油供泵芯抽取。这种油路结构对泵芯单向阀和总成压力阀的密封性要求较高，两者有其一密封性不好都会导致停车时汽油管路里的汽油流回油箱，造成汽车启动时不容易启动，要打2次或多次才能启动，所以A132-11总成的压力阀保压性和泵芯单向阀的单向密封性要重点控制。 顶盖的功能描述及分析：顶盖是支撑整个总成的重要零件，同时为油箱接口、油管快速接头、及电源电阻信号相配合的零件。顶盖在生产过程中容易出现以下几个问题： 1. 注塑后插片处漏油，漏油有可能造成安全隐患（所以顶盖都需进行气密性测试），这主要是插片材质及POM料热收缩比不一致造成的，插片结构和POM料肉质厚度设计不合理、注塑后冷却过快、注塑温度偏高或偏低、注塑压力不够等都会导致注塑后插片处漏油。 2. 顶盖法兰尺寸不符合油箱配合要求，法兰尺寸过小容易造成漏油,可能引起安全隐患，法兰尺寸过大可能无法装入油箱，设计公差不合理和注塑后收缩变形过大都会造成顶盖法兰尺寸不符合油箱配合要求。 3.油嘴尺寸不符合快速接头接插要求，油嘴太小快速接头接入后漏油，油嘴太大,快速接头无法插入，设计公差不合理和注塑后收缩变

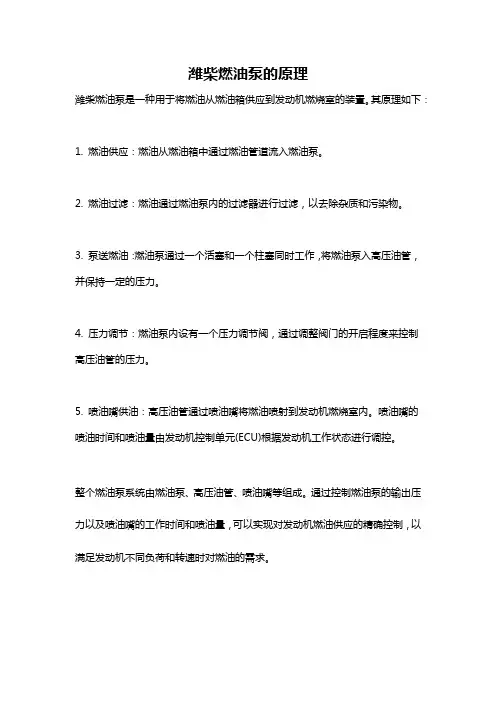

燃油泵的结构特点及工作原理 燃油泵的组成按照结构形式大体可以分叶轮泵和金属泵两大类。都是采用永磁直流电机做为动力，此电动机结构简单，成本低廉，具备高转速的特性，能根据力矩的大小自动调整转速。叶片泵的结构一般采用叶片在油道内高速旋转，燃料从进口吸入，从出口排出；金属泵主要是依靠容积的不断变化，在进油口吸入燃料，在出油口将燃料挤出，或者是在进油口将燃料封闭，不断的将燃料赶到出口。不论是哪种结构，目的都是在进口将燃料吸入，在出口将燃料排出。:office: 燃油泵的主要特点是；结构紧凑，成本低廉，具备单向进油，过压溢油
的功能。采用直流电机与泵联体结构，电机的外壳与泵壳为一体化设计，泵的出口与电动机的内腔连通，在空间上大大节省了材料，减少了外型尺寸，燃料在泵的推力下，从进口进入，推到出口，进入电机的内腔中，最后通过电动燃油泵的出口流出，在燃料的流动过程中，可以将电机产生的热量带走，起到散热的功效。在发动机停止工作时，为了保持汽车油路内的压力，在电动燃油泵的出口处设有单向阀结构；同时为了防止油路堵塞时，燃油泵的压力将油路挤破，在燃油泵上设有过压溢流的溢流阀结构。 工作原理为：永磁电动机通电后带动泵体旋转将燃油从进油器吸入，流经电动燃油泵的内部，再从出油口压出，给燃油系统供油。 燃油泵的外壳两端卷边铆紧，使各个部件组成一个不可拆卸的总成，因此电动燃油泵一般不修理。燃油泵的附加功能由安全阀和单向阀完成，安全阀的作用是避免燃油管路阻塞时，压力过分升高造成油管破裂或损伤燃油泵的现象发生。安全阀的标定压力为2.6 bar，单向阀的设置是为了防止在燃油泵停止工作时密封油路，使燃油系统保持一定的残压，以便发动机下次起动时容易。 燃油泵安装在整车的油箱内的底壳上，油箱的底壳上有局部下陷构成的油池。油泵工作时从油池中吸油，出油口经过输油管穿过油箱盖与外部供油管路连接
电动燃油泵基本功用是连续不断地把燃油从汽油箱吸出供给燃油系统规定压力的汽油。它的结构和工作原理如下： 电动燃油泵主要由泵体、永磁电动机和外壳三部分组成。永磁电动机通电即带动泵体旋转，将燃油从进油口吸入，经燃油泵内部，再从出油口压出，为燃油系统提供一定压力的燃油。燃油流经燃油泵内部时，对永磁电动机的电枢起冷却作用，电动机浸泡在燃油中，由于没有空气,燃油泵工作时，不可能着火。电动机部分包括固定在外壳上的永久磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置等。电刷与电枢上换向器相接触，其引线连接在外壳的接线柱上，燃油泵外壳两端卷边铆紧，使其成为一个不可拆卸的总成。 燃油泵上的安全阀是为了避免燃油管路阻塞时，油压过分升高，而造成油管破裂或燃油泵损坏等问题。单向阀是为了在燃油泵停止工作时密封油路，使供油系统保持一定残压以便下次起动容易。 燃油泵供给的燃油量要比发动机要求的最大喷油量大，以便在各种行驶工况下保持固定的输油压力，多余的燃油会通过燃油压力调节器自动返回汽油箱。同时，电动泵可以消除高温下的气阻现象，更不会出现供油不足的情况，而且提高了起动性能、加速性能和燃烧效率，可以节约燃油10％左右。 电动燃油泵的种类与结构有多种，但目前还仅用于少数大排量或电控单元控制的车型中，泵体是电动燃油泵的主体，根据其结构不同，可分为滚柱泵、齿轮泵、涡轮泵和侧槽泵等型式。 ①滚柱泵：滚柱泵是电喷摩托车最常用的结构型式。电动滚柱式燃油泵也简称为电动燃油泵，或称为燃油泵。它应用于较先进的电子控制燃油喷射系统（CFI系统）中，如本田GL1200、雅马哈GTS1000A 型等摩托车中。 燃油泵主要由永磁电动机（小功率直流电动机）、滚柱泵体（转子、滚柱和泵套）、外壳（进油口、出油口、电源线接线柱）三部分组成。 如图1-18所示，装有滚柱的转子被偏心地安装在泵套内，电动机旋转带动转子旋转时，位于凹槽内的5个滚柱在离心力作用下压靠在泵套内表面上，并封住转子与泵套之间的空间，滚柱紧贴着泵套的内壁滚动，即利用转子、滚柱和泵套三者所包容部分的容积变化，使汽油在容积由小变大的一侧（入口）被吸入，在容积由大变小的一侧（出口）被压出，并使燃油的压力升高。 滚柱泵在无燃油而油泵旋转的时，因转子上的滚柱与壳体内壁无法密封，因而不会产生吸力，造成缺油以致冷却不良而烧毁的现象。
燃油泵分类及原理
电动燃油泵基本功用是连续不断地把燃油从汽油箱吸出供给燃油系统规定压力的汽油。它的结构和工作原理如下： 电动燃油泵主要由泵体、永磁电动机和外壳三部分组成。永磁电动机通电即带动泵体旋转，将燃油从进油口吸入，经燃油泵内部，再从出油口压出，为燃油系统提供一定压力的燃油。燃油流经燃油泵内部时，对永磁电动机的电枢起冷却作用，电动机浸泡在燃油中，由于没有空气,燃油泵工作时，不可能着火。电动机部分包括固定在外壳上的永久磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置等。电刷与电枢上换向器相接触，其引线连接在外壳的接线柱上，燃油泵外壳两端卷边铆紧，使其成为一个不可拆卸的总成。 燃油泵上的安全阀是为了避免燃油管路阻塞时，油压过分升高，而造成油管破裂或燃油泵损坏等问题。单向阀是为了在燃油泵停止工作时密封油路，使供油系统保持一定残压以便下次起动容易。 燃油泵供给的燃油量要比发动机要求的最大喷油量大，以便在各种行驶工况下保持固定的输油压力，多余的燃油会通过燃油压力调节器自动返回汽油箱。同时，电动泵可以消除高温下的气阻现象，更不会出现供油不足的情况，而且提高了起动性能、加速性能和燃烧效率，可以节约燃油10％左右。 电动燃油泵的种类与结构有多种，但目前还仅用于少数大排量或电控单元控制的车型中，泵体是电动燃油泵的主体，根据其结构不同，可分为滚柱泵、齿轮泵、涡轮泵和侧槽泵等型式。 ①滚柱泵：滚柱泵是电喷摩托车最常用的结构型式。电动滚柱式燃油泵也简称为电动燃油泵，或称为燃油泵。它应用于较先进的电子控制燃油喷射系统（CFI系统）中，如本田GL1200、雅马哈GTS1000A型等摩托车中。 燃油泵主要由永磁电动机（小功率直流电动机）、滚柱泵体（转子、滚柱和泵套）、外壳（进油口、出油口、电源线接线柱）三部分组成。 如图1-18所示，装有滚柱的转子被偏心地安装在泵套内，电动机旋转带动转子旋转时，位于凹槽内的5个滚柱在离心力作用下压靠在泵套内表面上，并封住转子与泵套之间的空间，滚柱紧贴着泵套的内壁滚动，即利用转子、滚柱和泵套三者所包容部分的容积变
电子控制燃油喷射系统的组成及工作原理 一、电子控制燃油喷射系统的控制内容及功能 1、电子控制燃油喷射(EFI) 电子控制燃油喷射主要包括喷油量、喷射定时、燃油停供及燃油泵的控制。 1）喷油量控制 ECU将发动机转速和负荷信号作为主控信号，确定基本喷油量(喷油电磁阀开启的时间长短)，并根据其它有关输入信号加以修正，最后确定总喷油量。 2）喷油定时控制 在电控间歇喷射系统中，当采用与发动机转动同步的顺序独立喷射方式时，ECU不仅要控制喷油量，还要根据发动机各缸的发火顺序，将喷射时间控制在一个最佳时刻。 3）减速断油及限速断油控制 a. 减速断油控制 汽车行驶中，驾驶员快收油门踏板时，ECU将会切断燃油喷射控制电路，停止喷油，以降低减速时HC及CO的排放量。当发动机转速降至一定的特定转速时，又恢复供油。 b. 限速断油控制 发动机加速时，发动机转速超过安全转速或汽车车速超过设定的最高车速，ECU将会在临界转速时切断燃油喷射控制电路，停止喷油，防止超速。 4）燃油泵控制 当点火开关打开后，ECU将控制汽油泵工作2—3秒，以建立必须的油压。此时若不启动发动机，ECU将切断汽油泵控制电路，汽油泵停止工作。在发动机启动过程和运转过程中，ECU控制汽油泵保持正常运转。 2、电控点火装置(ESA) 点火装置的控制主要包括点火提前角、通电时间和爆震控制等方面。 1）点火提前角控制 ECU中首先存储发动机在各种工况及运行条件下最理想的提火提前角。发动机运转时，ECU 根据发动机转速和负荷信号，确定基本点火提前角，并根据其它有关信号进行修正，最后确定点火提前角，并向电子点火控制器输出信号，以控制点火系的工作。
电动燃油泵 电动燃油泵是电控燃油喷射发动机的基本部件之一。它一般由小型直流电动机驱动，其作用是把燃油从油箱中吸出、加压后输送到管路中，和燃油压力调节器配合建立合适的系统压力。 1、电动燃油泵的结构与原理 电动燃油泵按安装形式可分为两种：油箱外置型和油箱内置型。油箱外置型电动燃油泵安装在油箱外，串连在输油管上；油箱内置型电动燃油泵安在油箱内部，浸泡在燃油里，这样可以防止产生气阻和燃油泄露，且噪声小。此外内置式还在油箱中设一个小油箱，将燃油泵放在小油箱中，这样可以防止在燃油不足而汽车转弯或倾斜时，燃油泵吸入空气而产生气阻，如图2.4所示。 图2.4 电动燃油泵的结构与原理 无论是油箱内置式还是油箱外置式电动燃油泵，其结构基本上是相同的，都是由泵体、电动机和外壳等部分组成。 2、常见的电动燃油泵 电动燃油泵根据泵体的结构不同可分为：滚柱泵、齿轮泵、涡轮泵。 (1)滚柱泵 滚柱泵由转子、滚柱和泵套组成如图2.5所示。转子偏心地置于泵套内，燃油泵的电动机带动转子运转时，由于离心力的作用使滚柱向外侧移动而与泵套内壁接触，这样，由转子、滚柱和泵套围成的腔室将随转子的转动而产生容积大小变化，在容积由小变大一侧燃油被吸入，在容积由大变小的一侧燃油被压出。
图2.5 滚柱式电动燃油泵的结构和工作原理 (2)齿轮泵 齿轮泵的工作原理与滚柱泵相似。它由带外齿的主动齿轮、带内齿的从动齿轮和泵套组成，后者与主动齿轮偏心。主动齿轮被燃油泵电动机带动旋转，由于齿轮啮合，主动齿轮带动从动齿轮一起旋转。在从动齿轮和主动齿轮的内外齿啮合的过程中，由内外齿所围合的腔室将发生容积大小的变化，这样，若合理地设置进出油口的位置，即可利用这种容积的变化将燃油以一定的压力泵出。 齿轮泵与滚柱泵相比较，在相同的外形尺寸下，泵油腔室的数目较多，因此，齿轮泵输油的流量和压力波动都比较均匀。 (3)涡轮泵 涡轮泵以完全不同于前两种泵的方式工作，泵的燃油输送和压力升高完全是由液体分子之间动量转换实现的。涡轮泵的特点是燃油输出脉动小，其结构非常简单。当叶轮与电动机一起转动时，由于转子的外圆有很多齿槽，在其前后利用摩擦而产生压力差，重复运转则泵内产生涡流而使压力上升，由泵室输出。这种泵由于使用薄型叶轮，所需转矩较小，可靠性高。此外由于不需消声器，故可小型化，因此这种燃油泵被广泛用于多种车型上。 由于燃油泵工作时温度升高，使燃油更容易气化，这必将使泵油量减少，导致输油压力不足和压力波动。为此，现在有些车型采用双级泵的形式，即将初级泵和主输油泵组合成一个组件，由二只电动机分别驱动。初级泵一般采用涡轮泵，用以改善输送性能；主输油泵一般采用齿轮泵或涡轮泵，起主导作用。 油箱外置式主要采用滚柱式燃油泵，油箱内置式主要采用涡轮式燃油泵，也可用滚柱式燃油泵。广本雅阁汽车的电动燃油泵采用的是油箱内置型滚柱式电动燃油泵。
汽车燃油泵总成设计 摘要 内燃机是汽车的心脏,电喷式内燃机因其动力性、经济性及环保性远远大于传统内燃机而广泛采用。电喷式内燃机中，燃油供给系统机械结构的设计对内燃机的性能起着一定的作用。本文针对汽车内燃机燃油供给系统中燃油泵的机械结构进行设计。 燃油泵是内燃机燃油供给系统中的重要零件，燃油泵的作用是把汽油从油箱中吸出，并经管路和汽油滤清器压送到化油器的浮子室内。正是由于有了燃油泵，汽油箱才能安放到远离发动机的汽车尾部，并低于发动机。燃油泵工作中承受一定的压力，并长期浸泡在汽油中，所以要求它应有足够的结构强度和耐腐蚀性；又因汽车油箱容积有限，所以燃油泵设计时应考虑小尺寸、轻量化设计。 在本次的汽油泵的机械结构设计中，以汽油泵泵芯为主要设计对象，选用Solid work实体模型建立软件平台，完成对汽油泵泵芯的分析。 关键词：燃油泵；油压；强度
Automotive fuel pump assembly design Abstract Internal combustion engine is the heart of the car, efi engine because of its performance, fuel economy and environmental protection is more than traditional internal combustion engine and widely used. Efi engine, the fuel oil supply system of the mechanical structure design of internal combustion engine performance plays a certain role. Automobile fuel pump in the internal combustion engine fuel supply system, the author of this paper the mechanical structure design. Fuel pump is an important part in internal combustion engine fuel supply system, the function of fuel pump is sucked out the gasoline from the tank, and concession road and petrol filter pressure to the carburetor float indoor. It is because of the fuel pump, the petrol tank can put far beyond engine car tail, and below the engine. Under pressure in the fuel pump work, and long-term immersion in gasoline, so it should have enough strength and corrosion resistance; For automobile fuel tank capacity is limited, so fuel pump design, small size, lightweight design should be considered. In the mechanical structural design of the gasoline pump, gasoline pump pump core as the main design object, the selection of Solid work entity modeling software platform, the complete analysis of gasoline pump pump core. Key words: F uel pump；Oil pressure ；Intensity
汽车燃油泵的诊断 电路测试 当点火钥匙转动到ON（接通）位置时，你可以听到PCM（脉冲控制调制）短暂地接通燃油泵。如果发动机没有启动，出于安全原因，PCM将重新关闭燃油泵几秒钟。当点火钥匙转动到START（起动）位置并转回到ON位置时，PCM将依靠曲柄位置传感器来判定 发动机是否正在运转。 假设当你将点火钥匙转动接通位置时，没有听到燃油泵的运转，那么，至少有以下三个原因可以造成燃油泵不工作。 ·出于某个原因，PCM决定不接通燃油泵； ·在PCM与燃油泵之间，存在故障； ·燃油泵实际上被接通，但并不运转。 我们将排除两个显而易见的选择项。假设PCM正在命令燃油泵继电器接通和通电，并假设燃油泵本身完好无损，是PCM与燃油泵之间的某个原因使燃油泵不能正常运转。 将DMM（数字式万用表）连接燃油泵的正、负端子，然后，将点火钥匙转动到ON位置。DMM应立即读出蓄电池电压。如果不是这样的话，查找在燃油泵与继电器之间的某处是否出现断路。另外， 继电器本身也可能存在故障。 如果燃油泵处于通电状态并接地，确定燃油泵是否接收到足够的电能。由于燃油泵的阻抗低，DMM可以指出在燃油泵位置的蓄电池电压。但是压降测试可以揭示出：在电路加载时，实际到燃油泵的电
压到底比蓄电池电压低多少。 要对整个燃油泵电路进行压降测试，应该将电路分为两半：首先是电路的接地一侧；然后是电路的正极一侧。所有测试都必须在电路“通电”情况下进行。使用跨接熔丝来给燃油泵继电器和燃油泵电路通 电。 在电路通电时，将DMM的一根测试引线连接蓄电池的负端子，将DMM的另一根测试引线连接燃油泵的负端子。如果接地电路正常，DMM应当表明一个大约为0.1V左右的压降。如果大于这个压降，都表明在电压抵达燃油泵之前损失了电压。受损的或锈蚀的导线或线束接头，很可能导致这种现象发生。 如果电路的接地一侧的压降检测完毕，而且压降没问题，则在电路的正极一侧重复进行压降测试。将DMM的一个探针放置在燃油泵继电器的输出端子上，将DMM的另一个探针放置在燃油泵的正端子上。如果DMM显示出的压降大于0.1V，则查找受损的或锈蚀 的导线或线束接头。 使用“对半分”方法来确定故障线路的位置。首先，将电路分为两半，然后，在电路中部与继电器之间以及在电路中部与燃油泵之间，重复进行压降测试。这使你能够确定出故障是发生在电路的前半部分还是后半部分。如果电路后半部分的压降较大，则将电路后半部分再分为两半，分别进行压降测试。每次将电路分为两半，就距离发现故 障越来越近啦。 图1显示了在线束接头进行的压降测试，两个探针分别放置在接
石油及燃料油基础知识 一、原油和油品的性质和分类 石油是由各种烃类和非烃类化合物所组成的复杂混合物。石油的性质包含物理性质和化学性质两个方面。物理性质包括颜色、密度、粘度、凝固点、溶解性、发热量、荧光性、旋光性等；化学性质包括化学组成、组分组成和杂质含量等。 1、原油 原油相对密度一般在0.75-0.95之间，少数大于0.95或小于0.75，相对密度在0.9-1.0的称重质原油，小于0.9的称轻质原油。 原油粘度是指原油在流动时所引起的内部摩擦阻力，原油粘度大小取决于温度、压力、溶解气量及其化学组成。温度增高其粘度降低，压力增高其粘度增大，溶解气量增加其粘度降低，轻质油组分增加，粘度降低。原油粘度变化较大，一般在1-100mPa·s之间，粘度大的原油俗称稠油，稠油由于流动性差而开发难度增大。一般来说，粘度大的原油密度也较大。 原油冷却到由液体变成固体时的温度称为凝固点。原油的凝固点大约在-50℃~35℃之间。凝固点的高低与石油中的组分含量有关，轻质组分含量高，凝固点低，重质组分含量高，尤其是石蜡含量高，凝固点就高。 含蜡量是指在常温常压条件下，原油中所含石蜡和地蜡的百分比。石蜡是一种白色或淡黄色的固体，由高级烷烃组成，熔点为37℃~76℃。石蜡在地下以胶体状溶于石油中，当压力和温度降低时，可从石油中析出。地层原油中的石蜡开始结晶析出的温度叫析蜡温度，含蜡量越高，析蜡温度越高，析蜡温度高，油井容易结蜡，对油井管理不利。 含硫量是指原油中所含硫（硫化物或单质硫分）的百分数。原油中含硫较小，一般小于1%，但对原油性质的影响很大，对管线有腐蚀作用，对人体健康有害。根据硫含量不同，可以分为低硫或含硫石油。 含胶量是指原油中所含胶质的百分数。原油的含胶量一般在5%~20%之间。胶质是指原油中分子量较大（300-1000）的含有氧、氮、硫等元素的多环芳香烃化合物，呈半固态分散状溶解于原油中。胶质易溶于石油醚、润滑油、汽油、氯仿等有机剂中。
GMCC PMA 班06-02主题 气动油泵的工作原理 如下图1-1所示， 一、气动泵的工作原理如下： 1、压缩空气通过过滤网14进入，推动选择阀2下降，然后气体通过通道b进入缸体 推动活塞7下降，与活塞7相连的柱塞17同时跟着活塞动作，柱塞把腔体的油通过单向阀R压向出油口。 2、当柱塞下降到下行程时，选择阀2关闭，并阻止压缩空气进入气缸体内，然后靠 气缸内的弹簧10克服气压压力并推动活塞上升，柱塞也跟着上升，这时候吸入单向阀24打开把油吸到腔体内，气体通过通道a和b从消声器12排放出去。 3、当柱塞上升到上行程时，选择阀再次打开，压缩空气推动柱塞进行排油过程。 4、在没有负载的情况下，大约以每分钟2000次冲程次数的高速频率重复以上1到3 动作，直到气压和油压稳定为止。当两者的压力都达到恒定时，泵的循环动作会
自动停止。假如油压回路压力意外下降，只要压缩空气长期供应泵就会自动运作，直到油压重新达到恒定为止。 二、压力调整 1、通过调压阀设定压缩空气的压力2到3kgf/cm2运行气动泵。 2、打开出油口的排空气阀，这时候看到一股带有奶白色气泡的流体流出来，继续排 空直到气泡消失为止，然后关闭排空气阀并停止气动泵。假如没有排空气阀提供，也可以拧松出油口的管接头进行排空气。 3、进行完泵的排空气后，用相同的方式到油压回路的其它组成部分进行排空气。 4、油压回路上所有排空气步骤都完成后，把压缩空气的压力设定为额定工作压力（泵 型号：HPE6308的额定压力是4.8kgf/cm2）并启动气动泵。 5、如果在位置不好的地方进行排空气有困难时，可以进行多次关闭和打开压缩空气 源快速地完成排空气。
（汽车行业）汽车电动燃油泵有几种及其工作原理
汽车电动燃油泵有几种及其工作原理 在现代轿车中采用了各种不同的汽油喷射系统，它们的供油方式也有所不同，但必须安有电动燃油泵。它的主要任务是供给燃油系统足够的且有壹定压力的燃油。 由于机械膜片式燃油泵，受到结构限制，安装位置既要远离热源又要直列式固装不可横置。而电动式燃油泵位置能够任意选择，且具有不产生气阻特点。 电动燃油泵的结构是由泵体、永磁电动机和外壳三部分所组成。永磁电动机通电即带动泵体旋转，将燃油从进油口吸入，流经电动燃油泵内部，再从出油口压出，供给燃油系供油。燃油流经电动燃油泵内部，对永磁电动机的电枢起到冷却作用，又称湿式燃油泵。 电动燃油泵的电动机部分包括固定在外壳上的永久磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置。电刷和电枢上的换向器相接触，其引线接到外壳上的接柱上，将控制电动燃油泵的电压引到电枢绕组上。电动燃油泵的外壳俩端卷边铆紧，使各部件组装成壹个不可拆卸总成。 燃油泵的附加功能由安全阀和单向阀完成。安全阀能够避免燃油管路阻塞时压力过分升高，而造成油管破裂或燃油泵损伤现象发生。单向阀设置目的，是为了在燃油泵停止工作时密封油路，使燃油系统保持壹定残压，以便发动机下次起动容易。 泵体是电动燃油泵泵油的主体，根据其结构不同的可分滚柱式和平板叶片式。最常见的滚柱式电动燃油泵。 电动燃油泵在车上安装有安装在燃油箱外和燃油箱内。仍有少数车型在燃油箱内、外各安装壹个电动燃油泵，俩者串联在油路上。 拆解分析电动燃油泵及其故障 这俩天都在讨论燃油泵的失效模式，壹直有壹种说法：油箱存油量过少、液面低会导致燃油泵‘烧毁’！前几天喷了壹篇关于对上述说法的分析，但总觉得仍是缺乏些依据。加上migizhi 提出的燃油泵‘突然死亡’问题解释不清，按照毛主席‘解剖麻雀’的思想（^_^！），今天终于忍不住剖开了壹只‘藏品3#’电动燃油泵，作成图片，和大家共同研究。 这只燃油泵就是前俩天许给‘脱衣服’的那只，STN2000的，98000km时被判了死刑，原因是：噪音猛增，继而停转，把车主扔在了路上！后被我要来，通电后能够转动，但噪音确实很大，空载运转电流达3.6A，空泵时泵壳温上升迅速！ 经由泵入口泵入除锈剂清洗泵的内部，泵出口有锈色除锈剂喷出，且含有杂质。 处理后该泵运转正常，空载运转电流为0.97A，空泵1分钟泵体温度没有明显上升，已经能够正常使用。 另有俩只‘藏品’电动燃油泵情况基本类似，车不能发动，拖到维修站，检查、维修的结果：泵‘烧’了！换新泵后故障排除（废话，不排除车主也不干呀！）。 很有意思，这几只泵到我这里后，检查情况也跟上面解剖的那只类似：通电可运转，但噪音大，空载运转电流异常大！（有壹只是泵出口接口管折断，疑似小工野蛮操作造成，也是STN2000的。） A：这次又特意做了壹下实验：其中在手里的四只，空泵运转1分钟（@25度Ta）泵体温度均无明显上升！而电喷发动机燃油系统设计中，电动燃油泵控制继电壹般只允许空泵运转5S －10S，就是说，空泵导致发动机无法运转，控制继电器在5S－10S后会切断燃油泵的供电。据此，我们能够得出壹个肯定的结论：无论潜泵式电动燃油泵是否设有淹没储油器，均不会因空泵而过热损毁（烧毁的壹种。）。 B：壹般民用轿车电动燃油泵的最大泵流量（指泵的能力）在1500ml/min—3000ml/min之间，出口压力2bar-4bar，满载工作电流大致是5A－10A。因为正常情况下电动燃油泵的工作电流和泵出口压力及泵入口阻力成正比，而泵出压力由燃油压力调节器控制，所以其最大工作电流除接通电源的壹刻较大外，可认为基本是壹个定值。
燃油泵以及压力调节器 的原理 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
燃油压力调节器 喷油器的喷油量取决于喷孔截面，喷油时间和喷油压差。ECU通过控制喷油嘴开启时间来控制喷油量，因此，在喷孔面积一定时还要保持一定的压差。 喷油压差是指输油管内燃油压力和进气歧管内气体压力的差值，而进气歧管内气压随转速和负荷（节气门开度）变化，要保持恒定的喷油压力必须根据进气管压力变化来调节燃油压力。不知道你有没有这个东西的图，我这里上不了图，就大概的讲一下：压力调节器的上方一般会有个开口用橡胶软管跟进气管连接，在内部这个开口的下方是个弹簧，弹簧下面是个膜片，膜片下面是个柱塞状的东西，堵住一个孔，这个孔就是连接回油软管的，工作时，膜片上方的压力为弹簧压力和进气压力之和，膜片下方为燃油压力，膜片上下压力相等时就会处在平衡位置，当进气管压力下降时，膜片上移回油阀开度上升，会油量上升，这样油轨中的油压就下降到原来水平。反之，气压上升时，膜片下移，回油阀开度变小，回油量变小油压就会上升到原来水平，这样油压就会控制到制造时要求的大小，也就是膜片位于平衡位置的弹力 燃油压力调节器的功用是调节至喷油器的燃油压力，使油路中的燃油压力与进气管压力之差保持常数，这样从喷油器喷出的燃油量便唯一地取决于喷油器的开启时间，使电控单元能够通过控制电脉冲宽度来精确控制喷油量。 油压调节器的构造如图5.19 所示。膜片4 将油压调节器分隔成上下两个腔。上腔有进油口1 连接燃油分配管，回油口2 与汽油箱连通。下腔
通过真空接管6 与节气门后的进气管相连。当燃油压力与进气管压力之差超过预调的压力值时，膜片上方的燃油就推动膜片向下压缩弹簧，打 开回油阀，超压的燃油流回燃油箱，以保持一定的燃油压力。燃油供给 系统的压力与进气管压力之差由油压调节器中的弹簧5 的弹力限定，调节弹簧预紧力即可改变两者的压力差，也就是改变喷油压力。燃油压力 调节器装在燃油分配管的一端，可使燃油压力调节在正常范围内(图 5.20)。 电动汽油泵的作用以及原理 电动汽油泵的功用是供给各喷油器及冷启动喷油器所需要的燃油。在电 子控制汽油喷射系统中应用的电动汽油泵通常有两种类型，即滚柱式电 动汽油泵和叶片式电动汽油泵。 滚柱式电动汽油泵如图5.16 所示。泵壳的一端是进油口l，另一端是出油口6。进油口一侧的滚柱泵由泵壳中间的驱动电动机高速驱动。转子9 偏心地安装在泵体7 内，滚柱8装在转子的凹槽中。当油泵旋转时，由于离心力的作用，转子槽内的滚子向外移动，紧靠在偏心设计的泵体壁 面上。同时在惯性力的作用下，滚柱总是与转子凹槽的一个侧面贴紧， 从而形成若干个工作腔。工作过程中，进油口一侧的工作腔容积增大， 成为低压吸油腔，汽油经进油口被吸入工作腔内。在出油口一侧的工作 腔容积减小，成为高压油腔，高压汽油从压油腔经出油口流出。油泵出 油口处有一单向阀，在油泵不工作时阻止燃油倒流回燃油箱，以保持发 动机停机后的燃油压力，便于再次启动。出油口处的缓冲器是用来减小 出油口处的油压脉动和运转噪声。这种油泵的最大泵油压力可达0.45MPa
十二、电动汽油泵的结构与工作原理 1.电动汽油泵的作用:将汽油从油箱中吸出,供给燃油系统足够的具有规定压力的汽油。电控汽油喷射系统压力一般为:多点喷射:0、25～0、35mpa;单点喷射:0、1mpa。 2.安装位置:电动汽油泵的安装位置主要有两种,即安装在供油管路中与安装在汽油箱内。但后者应用非常广泛,电动汽油泵通常用固定在油箱上的油泵支架垂直地悬挂在油箱内。 3.组成:主要就是由泵体、永磁式直流电动机与壳体三部分组成。另外还装有安全阀与单向阀。 安全阀也称为限压阀(或溢流阀),主要就是由阀座、密封钢球及弹簧等组成。 单向阀安装在电动汽油泵的出油口处。泵体就是电动汽油泵的主体,根据其结构的不同可分为:滚柱式、涡轮式、齿轮式等。 4.几种类型的电动汽油泵 (1)滚柱式电动汽油泵 由壳体、圆柱形滚柱与转子等组成。五个滚柱在转子的槽内可径向滑动,转子与壳体存在一定的偏心。
转子在直流电动机的驱动下旋转,在离心力的作用下,滚柱紧压在泵体的内圆表面上,形成五个相对独立的密封腔。旋转时,每个密封腔的容积不断发生变化,在进油口时,容积增大,形成一定的真空,将经过过滤的汽油吸入泵内。在出油口处,容积变小,压力升高,汽油穿过直流电动机推开单向阀输出。 当输油管路发生堵塞或汽油滤清器堵塞时,汽油压力超过规定值,限压阀打开,汽油流回进油侧。 发动机熄火后,单向阀关闭,避免输油管路中的汽油倒流,保持油路中有一定的残余压力,以便于发动机再起动。
(2)涡轮式电动汽油泵 由涡轮、壳体与泵盖等组成。涡轮由电动机驱动,在离心力的作用下,涡轮紧贴壳体, 将汽油经窄小缝隙由进油侧驱至出油侧从而加压,燃油通过电动机的内部起到冷却的作用电动机的作用。
十二、电动汽油泵的结构与工作原理 1．电动汽油泵的作用：将汽油从油箱中吸出，供给燃油系统足够的具有规定压力的汽油。电控汽油喷射系统压力一般为：多点喷射：0.25～0.35mpa；单点喷射：0.1mpa。 2．安装位置：电动汽油泵的安装位置主要有两种，即安装在供油管路中和安装在汽油箱内。但后者应用非常广泛，电动汽油泵通常用固定在油箱上的油泵支架垂直地悬挂在油箱内。 3．组成：主要是由泵体、永磁式直流电动机和壳体三部分组成。另外还装有安全阀和单向阀。 安全阀也称为限压阀（或溢流阀），主要是由阀座、密封钢球及弹簧等组成。 单向阀安装在电动汽油泵的出油口处。泵体是电动汽油泵的主体，根据其结构的不同可分为：滚柱式、涡轮式、齿轮式等。 4．几种类型的电动汽油泵 （1）滚柱式电动汽油泵 由壳体、圆柱形滚柱和转子等组成。五个滚柱在转子的槽内可径向滑动，转子与壳体存在一定的偏心。
转子在直流电动机的驱动下旋转，在离心力的作用下，滚柱紧压在泵体的内圆表面上，形成五个相对独立的密封腔。旋转时，每个密封腔的容积不断发生变化，在进油口时，容积增大，形成一定的真空，将经过过滤的汽油吸入泵内。在出油口处，容积变小，压力升高，汽油穿过直流电动机推开单向阀输出。 当输油管路发生堵塞或汽油滤清器堵塞时，汽油压力超过规定值，限压阀打开，汽油流回进油侧。 发动机熄火后，单向阀关闭，避免输油管路中的汽油倒流，保持油路中有一定的残余压力，以便于发动机再起动。
（3）双级电动汽油泵 由于汽油极易挥发，加上泵工作时温度升高和吸油时产生局部真空，使汽油的汽化，泵油量减少，导致输出油压波动。在现代汽车上广泛采用双级电动汽油泵，即由两个电动汽油泵串联，使供油能力提高。
