轴承分类，常见轴承的类型及其特点
１、深沟球轴承：用途广泛，最具代表性的滚动轴承。可接受径向负荷与双向轴向负荷。适用于高速旋转及要求低噪声、低振动的场所带钢板防尘盖或橡胶密封圈的密封型轴承内预先充填了适量的润滑脂，外圈带止动环或凸缘的轴承，即容易轴向定位，又便于外壳内的装置。最大负荷型轴承的尺寸与标准轴承相同，但内外圈有
２、
荷。
型圆
（W
占用空间小，分离型轴承由滚道圈与滚针和保持架组件构成。有利于机械的紧凑设计，大多仅采用滚针和保持架组件，而把轴及外壳的装置面作为滚道面使用。滚子由内圈大挡边引导。设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点。单列轴承可接受径向负荷与单向轴向负荷，圆锥滚子轴承该类轴承装有圆台形滚子。双列轴承可接受径向负荷与双向轴向负荷，适用于承受重负荷与冲击负荷。圆柱滚子轴承可分为单列、双列和多列圆柱滚子轴
承。其中应用较多的有保持架的单列圆柱滚子轴承。此外，圆柱滚子轴承根据轴承装用滚动体的列数不同。还有单列或双列满装滚子等其它结构的圆柱滚子轴承。根据套圈挡边的结构也可承受一定的单向或双向轴向负荷。NN型和NNU型双列圆柱滚子轴承结构紧凑，单列圆柱滚子轴承根据套圈挡边的不同分为N型、NU型、NJ型、NF型和NUP型等。圆柱滚子轴承承受的径向负荷能力大。刚性强，承载能力大，受载荷后变形小，大多用于机床主轴的支承。FCFCDFCDP型四列圆柱滚子轴承可承受较
一致，
５、
同心度和轴的挠曲不甚敏感。只要负荷P和P不超过0.05C且轴圈旋转，轴承就允许一定范围的调心角。小的数值适用于大轴承，而且负荷增大时允许调心角将会减
小。
６、外球面轴承：例如用于农业机械、运输系统或建筑机械上。主要用来承受以径向负荷为主的径向与轴向联合负荷，外球面轴承优先适用于要求设备及零部件简单的场所。一般不宜单独接受轴向负荷，此种轴承可以分别安装内圈（带全组滚子与
保持器）和外圈。该种轴承不允许轴相对外壳有倾斜，径向负荷任用下会产生附加
轴向力。该种轴承轴向游隙的大小，对轴承能否正常工作关系很大，当轴向游隙过
小时，温升较高；轴向游隙较大时，轴承容易损坏。故在装置和运转时要特别注意调整轴承的轴向游隙，必要时可以预过盈安装，以增加轴承的刚性。
７、关节轴承：其主要是由一一个有内球面的外圈组成，关节轴承有润滑型和自润
滑型.关节轴承是一种特殊结构的滑动轴承。结构比滚动轴承简单。能承受较大的负
８、
方向的轴向载荷。均不能承受径向载荷。
紧固件定义、分类及行业标准什
么是紧固件？紧固件在国际上各个国家又有哪些标准认证呢？紧固件具体又分那些
类型呢？紧固件产品又有哪些相关内容呢？那么国内市场又是谁代理RICHCO产品呢？
让我们来详细了解以下内容！
一、紧固件定义：将两个或两个以上零件（或构件）紧固连接成为一件整体时所采
用的一类机械零件的总称。
紧固件是作紧固连接且应用极为广泛的一类机械零件。在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、仪表和日用品等上面，都可以看到各式各样的紧固件。可见紧固件涉及到行业相当广泛。例举电子行业来说，具有国际影响力的RICHCO紧固件，可谓是全球电子行业紧固件领域的制造龙头。特点：品
二、（国
螺钉、紧定螺钉和特殊用途螺钉。
螺母――带有内螺纹孔，形状一般呈扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固件连接两个零件，使之成为一件整体。
还有自攻螺钉、木螺钉、垫圈、挡圈、销、铆钉、膨胀螺栓、组合件等。
四、紧固件产品的有关标准内容
1、尺寸方面的标准――具体包括产品的基本尺寸、尺寸公差和形位公差等内容；带螺纹的紧固件产品，还包括螺纹的基本尺寸和公差、对外螺纹的零件末端的有关规
定等内容。
2、机械性能方面的标准――具体包括性能等级的标记方法和具体性能要求等内容。
3、表面缺陷方面的标准――具体包括产品的表面缺陷的种类和要求等内容。
4、表面处理方面的标准――具体包括产品的表面处理种类和该种表面处理的具体要
5
滚动轴承30题（当量动载荷、寿命计算等） 1．有一轴由一对角接触球轴承支承，如图所示。已知：齿轮的分度圆直径d =200mm ，作用在齿轮上的载荷为T F =1890N, =700N, =360N.轴承的内部轴向力S 与径向载荷的关系式为：S=T F 。求两轴承所承受的轴向载荷。 题1图 解：受力分析如图示。 题1答图 1 S 、2 S 方向如图示 所以轴承2被“压紧”，轴承1“放松”。 2．如图所示，某轴用一对30307圆锥滚子轴承，轴承上所受的径向负荷R 1=2500N ，R 2=5000N ，作用在轴上的向外负荷F a1=400N,F a2=2400N 。轴在常温下工作，载荷平稳f P =1。试计算轴承当量动负载大小，并判断哪个轴承寿命短些？（注：30307轴承的Y=,e=,S=R/(2Y);当A/R>e 时，X=,Y=；当A/R<=e 时，X=1,Y=0） 题2图 解：受力分析如图示。 题2答图 所以轴承2被“压紧”，轴承1“放松”。 所以 1 1 1 1 1 ()2500P N f P X R Y A = += 因为1P < 2P 所以轴承2寿命短些 3．某齿轮轴由一对30212/P6X 轴承支承，其径向载荷分别为1r F =5200N,2r F =3800N ，方向如图所示。取载荷系数f p =。试计算： 两轴承的当量动负荷P 1、P 2: 1） 当该对轴承的预期寿命L h =18000h 时，齿轮轴所允许的最大工作转速N max =? 附30212/P6X 轴承的有关参数如下： C r =59250N,e=,X=, Y=,S=Fr/(2Y) 题3图 解：受力分析如图示。 题3答图 （1） 1 15200 152922 1.7 r N Y F S = = =?
简析滚动轴承故障诊断方法及要点 滚动轴承是应用最为广泛的机械零件质疑，同时，它也是机器中最容易损坏的元件之一。许多旋转机械的故障都与滚动轴承的状态有关。据统计，在使用滚动轴承的旋转机械中，大约有30%的机械故障都是由于轴承而引起的。可见，轴承的好坏对机器工作状态影响极大。 通常，由于轴承的缺陷会导致机器产生振动和噪声，甚至会引起机器的损坏。而在精密机械中（如精密机床主轴、陀螺等），对轴承的要求就更高，哪怕是在轴承上有微米级的缺陷，都会导致整个机器系统的精度遭到破坏。 最早使用的轴承诊断方法是将听音棒接触轴承部位，依靠听觉来判断轴承有无故障。这种方法至今仍在使用，不过已经逐步使用电子听诊器来替代听棒以提高灵敏度。后来逐步采用各式测振仪器、仪表并利用位移、速度或加速度的均方根值或峰峰值来判断轴承有无故障。这可以减少对设备检修人员的经验的依赖，但仍然很难发现早期故障。 滚动轴承在设备中的应用非常广泛，滚动轴承状态好坏直接关系到旋转设备的运行状态，尤其在连续性大生产企业，大量应用于大型旋转设备重要部位，因此，实际生产中作好滚动轴承状态监测与故障诊断是搞好设备维修与管理的重要环节。我们经过长期实践与摸索，积累了一些滚动轴承实际故障诊断的实用技巧。 一、滚动轴承故障诊断的方式及要点： 对滚动轴承进行状态监测和故障诊断的实用方法是振动分析。 实用中需注意选择测点的位置和采集方法。要想真实准确反映滚动轴承振动状态，必须注意采集的信号准确真实，因此要在离轴承最近的地方安排测点，在电机自由端一般有后风扇罩，其测点选择在风扇罩固定螺丝有较好监测效果。另外必须注意对振动信号进行多次采集和分析，综合进行比较。才能得到准确结论。 二、滚动轴承正常运行的特点与实用诊断技巧： 我们在长期生产状态监测中发现，滚动轴承在其使用过程中表现出很强的规律性，并且重复性非常好。正常优质轴承在开始使用时，振动和噪声均比较小，但频谱有些散乱，幅值都较小，可能是由于制造过程中的一些缺陷，如表面毛刺等所致。 运动一段时间后，振动和噪声维持一定水平，频谱非常单一，仅出现一、二倍频。极少出现三倍工频以上频谱，轴承状态非常稳定，进入稳定工作期。 继续运行后进入使用后期，轴承振动和噪声开始增大，有时出现异音，但振动增大的变化较缓慢，此时，轴承峭度值开始突然达到一定数值。我们认为，此时轴承即表现为初期故障。
1.滚动轴承的受力分析 滚动轴承在工作中，在通过轴心线的轴向载荷（中心轴向载荷）Fa作用下，可认为各滚动体平均分担载荷，即各滚动体受力相等。当轴承在纯径向载荷Fr作用下（图6），内圈沿Fr方向移动一距离δ0，上半圈滚动体不承载，下半圈各滚动体由于个接触点上的弹性变形量不同承受不同的载荷，处于Fr作用线最下位置的滚动体承载最大，其值近似为5Fr/Z（点接触轴承）或4.6Fr/Z（线接触轴承），Z为轴承滚动体总数，远离作用线的各滚动体承载逐渐减小。对于内外圈相对转动的滚动轴承，滚动体的位置是不断变化的，因此，每个滚动体所受的径向载荷是变载荷。 图6滚动轴承径向载荷的分析图7角接触轴承的载荷作用中心 2.滚动轴承的载荷计算 （1）滚动轴承的径向载荷计算 一般轴承径向载荷Fr作用中心O的位置为轴承宽度中点。 角接触轴承径向载荷作用中心O的位置应为各滚动体的载荷矢量与轴中心线的交点，如图7所示。角接触球轴承、圆锥滚子轴承载荷中心与轴承外侧端面的距离a可由直接从手册查得。 接触角α及直径D，越大，载荷作用中心距轴承宽度中点越远。为了简化计算，常假设载荷中心就在轴承宽度中点，但这对于跨距较小的轴，误差较大，不宜随便简化。
图8角接触轴承受径向载荷产生附加轴向力 1)滚动轴承的轴向载荷计算 当作用于轴系上的轴向工作合力为FA，则轴系中受FA作用的轴承的轴向载荷Fa=FA，不受FA作用的轴承的轴向载荷Fa=0。但角接触轴承的轴向载荷不能这样计算。 角接触轴承受径向载荷Fr时，会产生附加轴向力FS。图8所示轴承下半圈第i个球受径向力Fri。由于轴承外圈接触点法线与轴承中心平面有接触角α，通过接触点法线对轴承内圈和轴的法向反力Fi将产生径向分力Fri；和轴向分力FSi。各球的轴向分力之和即为轴承的附加轴向力FS。按一半滚动体受力进行分析，有 FS ≈ 1.25 Frtan α(1) 计算各种角接触轴承附加轴向力的公式可查表5。表中Fr为轴承的径向载荷；e为判断系数，查表6；Y为圆锥滚子轴承的轴向动载荷系数，查表7。 表-5 角接触轴承附加轴向力公式 轴承类型角接触球轴承圆锥滚子轴承
第四章流体润滑原理 概述 用具有润滑性的一层膜把相对运动的两个表面分开，以防止这些固体表面的直接接触，并使滑动过程中表面间的摩擦阻力尽可能减小，表面的损伤尽量减低，这就是润滑。 根据分隔固体表面的材料不同，润滑可分为以下三类： ①流体润滑：摩擦副两表面间被具有一定粘度的流体完全分开。将固体间的外摩擦转化为流体的内摩擦。 ②边界润滑：摩擦界面上存在着一层具有良好润滑性的边界膜，但不是介质的膜。相对于干摩擦来说，边界润滑具有比较低的摩擦系数，能有效地减轻接触表面的磨损。 ③固体润滑：广义来说，固体润滑也是一种边界润滑。就是用摩擦系数比较低的材料（固体润滑剂或固体润滑材料），在摩擦界面上形成边界膜，以降低接触表面的磨损和摩擦系数。 对于流体润滑的系统研究约在19世纪末逐渐展开。 1883年塔瓦（Tower）发现了轴承中的流体动压现象。彼得洛夫（Петров）研究了同心圆柱体的摩擦及润滑。随即雷诺（Reynold）应用了数学和流体力学的原理对流体动压现象进行了分析，发表了著名的雷诺方程。为流体动力润滑奠定了基础。后来一些科学家，在求解雷诺方程，以及将雷诺方程应用于工程实际中作出了贡献，并解决了很多雷诺方程假设以外的问题，。 对于线接触及点接触的滚动件，在重载条件下的润滑问题，考虑了接触零件表面间的弹性变形及润滑剂的粘-压效应。于20世纪中叶，格鲁宾（Грубин）提出了著名的弹性流体动力润滑的计算公式。以后的道松（Dowson）郑绪云（Cheng）温诗铸等的进一步发展，使弹性流体动力润滑理论日趋成熟。 随着科学技术的发展，流体润滑中的紊流、惯性、热效应等以及非牛顿流体润滑等问题也展开了研究。 流体润滑定义：在适当条件下，摩擦副的摩擦表面由一层具有一定厚度的粘性流体完全分开，由流体的压力来平衡外载荷。流体层中的分子大部分不受金属表面离子、电子场的作用而可以自由地移动。这种状态称为流体润滑。流体润滑
滚动轴承常见故障及原因分析 1.故障形式 （1）轴承转动困难、发热； （2）轴承运转有异声； （3）轴承产生振动； （4）内座圈剥落、开裂； （5）外座圈剥落、开裂； （6）轴承滚道和滚动体产生压痕。 2.故障原因分析 （1）装配前检查不仔细，轴承在装配前要先清洗并认真检查轴承的内外座圈、滚动体和保持架，是否有生锈、毛刺、碰伤和裂纹；检查轴承间隙是否合适，转动是否轻快自如，有无突然卡止的现象；同时检查轴径和轴承座孔的尺寸、圆度和圆柱度及其表面是否有毛刺或凹凸不平等。对于对开式轴承座，要求轴承盖和轴承底座接合面处与外座圈的外圆面之间，应留出0.1mm~0.25mm间隙，以防止外座两侧“瓦口”处出现“夹帮”现象导致的间隙减小，磨损加快，使轴承过早损坏。 （2）装配不当。装配不当会导致轴承出现上述的各种故障形式，以及以下的几种情况： A.配合不当 轴承内孔与轴的配合采用基孔制，轴承外圆与轴承座孔的配合采用基轴制。一般在正常负荷情况下工作的离心泵、离心机、减速机、电动机和离心式压缩机的轴与轴承内座圈，采用j5，js5，js6，k5，k6，m6配合，
轴承座孔与轴承外座圈采用j6，j7配合。旋转的座圈（大多数轴承的内座圈为旋转座圈，外座圈不为旋转座圈，少部分轴承则相反），通常采用过盈配合，能在负荷作用下避免座圈在轴径和轴承座孔的配合表面上发生滚动和滑动。 滚动轴承常见故障原因分析 但有时由于轴径和轴承座孔的尺寸测量不精确或配合面粗糙度未达到标准要求，造成过大的过盈配合，使轴承座圈受到很大挤压，从而导致轴承本身的径向间隙减少，使轴承转动困难、发热，磨损加剧或卡死，严重时会造成轴承内外座圈在按装时开裂。不旋转座圈常采用间隙或过盈不大的配合，这样不旋转座圈就有可能产生微小的爬动，而使座圈与滚动体的接触面不断更换，座圈滚道磨损均匀。同时也可以消除轴因热伸长而使轴承中滚动体发生轴向卡住的现象。但过大的间隙配合，会使不旋转座圈随滚动体一同转动，致使轴（或轴承座孔）与内座圈（或外座圈）发生严重磨损，而出现摩擦使轴承发热、振动。 B.装配方法不当 轴承和轴径或轴承座孔的过盈较小时，多采用压入法装配。最简单的方法是利用铜棒和手锤，按一定的顺序对称地敲打轴承带过盈配合的座圈，使轴承顺利压入。另外，也可用软金属制的套管借手锤打入或压力机压入。若操作不当，则会使座圈变形开裂，或者手锤打在非过盈配合的座圈上，则会使滚道和滚动体产生压痕或轴承间接被破坏。 C.装配时温度控制不当 滚动轴承在装配时，若其与轴径的过盈较大，一般采用热装法装配。
动压、静压、动静压轴承的工作原理及装配知识 一、静动压轴承的工作原理 先启动供油泵，油经滤油器后经节流器进入油腔、此时在主轴颈表面产生一层油膜，支承、润滑和冷却主轴，由于节流器的作用油液托起主轴，油经回油孔通过回油泵回至油箱。然后启动磨头电机，主轴旋转。利用极易产生动压效应的楔形油腔结构，主轴进入高速稳态转动后，形成强刚度的动压油膜，用以平衡在高速运行下的工作负载。 结构形式及特点: 整体套筒式结构,安装方便; 高精度:由于承载油膜的均化作用，使主轴具有很高的旋转精度: 主轴径向跳动、轴向窜动≤2μm；或≤1μm 高刚度：由于该轴系的独特油腔结构，轴承系统在工作时，主轴被一层压力油膜浮起，主轴未经旋转时为纯静压轴承，主轴旋转时由于轴承内孔浅腔的阶梯效应使得轴承内自然形成动压承载油膜，因而形成具有压力场的动压滑动轴承，该结构提高了轴承的刚度；轴向刚度可达到20—50kg /1μm；径向刚度可达到100kg /1μm 高承载能力：由于动压效果靠自然形成，无需附加动力，使得主轴承载能力大大提高。长使用寿命：理论为无限期使用寿命,在正常使用条件下，极少维修. 利用润滑油的粘性和轴颈的高速旋转，把润滑油带进轴承的楔形空间建立起压力油膜隔开。这种轴承称为动压滑动轴承。靠液体润滑剂动压力形成液膜隔开两摩擦表面并承受载荷滑动轴承。液体润滑剂是被两摩擦面相对运动带入两摩擦面之间。产生液体动压力条件是﹕两摩擦面有足够相对运动速度﹔润滑剂有适当黏度﹔两表面间间隙是收敛。 二、动压滑动轴承的安装 动压轴承结构图 1 装配前的准备 （1）准备所需的量具和工具。 （2）按照图纸要求检查轴套和轴承座的表面情况及配合过盈是否符合要求，然后按轴颈
滑动轴承的应力分析 胡雄海汪久根蒋志浩 （浙江大学机械系杭州３１００２７） 摘要：奉文埘发动机的滑动轴承进行ｒ计算，求解ｒ滑动轴承的雷诺方群、粘度方程、密度方程与载荷方程，得到丁压力分布与油膜厚度分布．进而通过接触力学分析得到轴承讨内的应力分布。应力分布是影响利料的塑性变形，并对分析滑动轴承的胶合失效有宴际意义，因此建议用最大Ｍｔ＊＊应力来指导滑动轴承的设计。 关键词：滑动轴承压力分布应力分布胶合 ＡｎａｌｙｓｉｓｏｆＳｔｒｅ蟠ＦｉｅｌｄｏｆＪｏｕｒｎａｌＢｅａｒｉＩｌｇ ＨｕＸｉｏｎ口ｈａｉＷａｎｇＪｉｕｇｅｎＪｉａｎｇＺｈｉｈａ０ （瞻ｐａ血ｗｎｔｏｒＭ“瑚ｉｃｄＥ。睁Ｔ黜ｄｒＩｇ，曲ｑｌ龃ｇｕ脚畸，Ｈ且丌曲）ｕ，３１（ｘ砣７Ｊ Ａｈｈ们：１ｋｐｅ击唧岫ｃｅ０ｆＪ删ｍ出ｋ面ｎｇ０ｆ叫ｔ棚曲ｉｌｅ删ｎ黼诘锄出ｙ刊ｌｎｔ１１ｉｓｐ８ｐ盯．Ｔ¨Ｒｅ州（｜ｓｅｑｕ曲０ｎ，㈣可。ｑＩＪ血∞ｔｄ删ｈ即岫椰ａ甜ｌｏａｄ即ｐ血册ａ陀“刊ｍｔ｝ｌａｆｉｌｌｉｔｅｄｉ丑ｅｍ耐ｄＨｍｏｄＴｈｈｖｄｍｄⅥｌ删。口嗍叫ｍｄｌ蚰ｉ｝Ⅲｉ帅ａｎｄｆⅡｍｓｈ８ｐｃａｒｅ０ｂｔａｉｌｌ。ｄ，Ⅲ“ｔＩｌＰ山ｒ胛一ｄｉｒｒ向ｏｒｌｄＭｉｓ髓ｓｈｃｓｓ６ｅｌｄｉｓｃｄ叫１８侧ｈａ刊（ｍＬ¨ａ｝ｍｖｅｐｆ粥ｕ忙ｄ孟ｔ—ｈｕｄｍｌＴ｜ｍｒＴｍｘｉｍ呻Ｍｉｓ幅ｓⅡｔ鹦１ｓｓ１ＰＦ曲ｃ蛐Ｉｌｙ陀ｌａｌｅｄ 诵山山ｅ孵ｉ珊“ｎｇｆｄｕＩｅ０ｆｂｅａｒｉＩｌｇｂｕｓｈ幅；ｔＩｌｅｒｄｏｒｅｔ｝ｌｅｍａｘｌⅡｕ瑚ｓｔｒ瞄ｓ诂ｐ叫删ｔｎｋｕ９甜【ｏ印１小ｔｋ捌印ｄＪｏＬｍｌａＩⅫ“茚－ Ｋｅ１１＿ｏｒ凼：Ｊ伽咖ｄⅨｍ自晖Ｐｌ髑蛐ｔⅨ曲曲Ｉｌｔ；０ｎＳｈ璐ｎｅＨｓｅｉ迥ｌ血罄 滑动轴承广泛应用在各种仪器设备，特别在高速、重载、高精度和人转矩的场合。轴承的失效如磨损、刮伤．牯着、胶合等失效形式经常发生，如图１常见的粘着失效形式。尤其是发动机曲轴系中的滑动轴承是存重载、润滑不良和高温条件下运行，轴瓦胶合失效较为严重。近几年对滑动轴承应力分布的分析研究比较少，众多学者主要集中在滑动轴承的粗糙度、变形、非牛顿体等方面进行研究。，ｗｍｇ和ｚ｝—＃“针对弹性支撑轴承的－－二维热弹流体润滑研究，分析热弹变形对轴承性能的影响，指出热弹变形对轴承性能的影响比热变形大；Ｇｎ—Ｉｌｒａｉ粕和ＰｒａｋａｓＨ“学虑有限长含油轴承的表面粗糙度的冈素，认为粗糙度的类型对含油轴承的性能影响较大，横向粗糙度使轴承承载能力和孽擦力增加，纵向粗糙度使摩擦力和摩擦系数有细微的增加，偏位角随粗糙度的变化而不显著；Ｇｅｃｉｍ”Ｊ在多级通用的非牛顿体润滑油对轴承性能的影响文中阐述了采用牛顿体和非牛顿模型计算功率损失、宽径比、剪应率的稳定性等参数的差异，许多条件下不能简单用牛顿体模型替代。本文分析?实际发动机应力场，联立滑动轴承的雷诺方程、粘度和密度方程的求解，并经迭代计算，得到滑动轴承的压力分布与油膜厚度分布的三维曲线图，进而分析得到轴承衬内的应力分布，材料塑性变形与应力分布有关。通过分析，寻找滑动轴承的失效类型和主要原因，并比较在不同转速和不同载荷情况下的Ｍｉｓｅｓ应力分布形式，从而得出轴承的失效部位，针对性地提出提高活塞曲轴系统轴承性能、减少轴承失效发生的途径 图ｌ轴承的粘着失效 １基本方程 径向滑动轴承建立的数学模型如图２表不，径向载荷为彤，偏位角日，润滑油作为牛顿体与虑，由丁润滑液膜较厚，传热良好，故模埠Ｊ按一般的等温状态分析。， 图２径向滑动轴承示意图 （１）润滑剂的粘度方程［４－“ 叩＝轴｛（１“珈＋９．６）Ｉ—ｌ＋（１＋５．１×１旷９ｐ）９】） 式中，珊——大气压下室温条件时的润滑油粘度；∞取０６： －浙江省自然科学基金（５９８０３９）与国家自然科学基金（５９５０５００６）资助项目。 ２《润滑与密封》
液体静压轴承 靠外部供给压力油、在轴承内建立静压承载油膜以实现液体润滑的滑动轴承。液体静压轴承从起动到停止始终在液体润滑下工作,所以没有磨损,使用寿命长，起动功率小，在极低（甚至为零）的速度下也能应用。此外，这种轴承还具有旋转精度高、油膜刚度大、能抑制油膜振荡等优点，但需要专用油箱供给压力油，高速时功耗较大。 简史 1862年，法国的L.D.吉拉尔发明液体静压轴承,指出摩擦系数可小至1/500。1917年，英国科学家瑞利发表求解液体静压推力轴承的承载能力、流量和摩擦力矩方程。1938年，美国在大型天文望远镜上应用液体静压轴承，承载总重量500吨,每昼夜转动一周，驱动功率仅1/12马力。1948年法国开始把液体静压轴承用于磨床上。现代液体静压轴承已成功地用于重型、精密、高效率的机器和设备上。 分类液体静压轴承分径向轴承、推力轴承和径向推力轴承(图1[液体静压轴承的类型] )。它有供油压力恒定和供油流量恒定两种系统。供油压力恒定系统较为常用。
作用原理图2 [供油压力恒定系统的液体静压轴承]为供油压力恒定系 统的液体静压轴承和轴瓦的构造。外部供给的压力油通过补偿元件后从供油压力降至油腔压力，再通过封油面与轴颈间的间隙从油腔压力降至环境压力。多数轴承在轴不受外力时,轴颈与轴承孔同心,各油腔的间隙、流量、压力均相等，这称为设计状态。当轴受外力时轴颈位移，各油腔的平均间隙、流量、压力均发生变化，这时轴承外力与各油腔油膜力的向量和相平衡。补偿元件起自动调节油腔压力和补偿流量的作用，其补偿性能会影响轴承的承载能力、油膜刚度等。供油压力恒定系统中的补偿元件称为节流器，常见的有毛细管节流器小孔节流器滑阀节流器、薄膜节流器等多种。供油流量恒定系统中的补偿元件有定量泵和定量阀补偿元件不同,轴承载荷-位移性能也不同（图3[不同补偿元件液体静压径向轴承的载荷-位移性能比较] ）由于轴的旋转,在轴承封油面上有液体动压力产生,有利于提高轴承的承
滚动轴承和滑动轴承的特点和区别 滑动轴承具有以下特点。 1、寿命长，适于高速。 2、能承受冲击和振动载荷。 3、运转精度高，工作平衡，无噪音。 4、结构简单，装拆方便。 5、承载能力大，可用于重载场合。 6、非液体摩擦滑动轴承，摩擦损失大；液体摩擦滑动轴承，摩擦损失与滚动轴承 相差不多，但设计、制造润滑及维护要求较高。 滚动轴承的组成、类型及特点 14.2.1 滚动轴承的组成 滚动轴承一般由内圈、外圈、滚动体和保持架组成。内圈装在轴颈上，外圈装在机座或零件的轴承孔内。多数情况下，外圈不转动，内圈与轴一起转动。（动画演示）当内外圈之间相对旋转时，滚动体沿着滚道滚动。保持架使滚动体均匀分布在 滚道上，并减少滚动体之间的碰撞和磨损
运动动画 拆装动画拆装 拆装 滚动轴承的基本结构 常见的滚动体有 6 种形状，如图所示: 滚动轴承的内外圈和滚动体应具有较高的硬度和接触疲劳强度、良好的耐磨性和冲击韧性。一般用特殊轴承钢制造，常用材料有GCrl5、GCrl5SiMn、GCr6、GCr9等，经热处理后硬度可达60-65HRC滚动轴承的工作表面必须经磨削抛光，以提高其接触疲劳强度。保持架多用低碳钢板通过冲压成形方法制造，也可采用有色金属或塑料等材料。为适应某些特殊要求，有些滚动轴承还要附加其他特殊元件或采用特殊结构，如轴承无内圈或外圈、带有防尘密封结构或在外圈上加止动环等。滚动轴承具有摩擦阻力小、启动灵敏、效率高、旋转精度高、润滑简便和装拆方便等优点，被广泛应用于各种机器和机构中。滚动轴承为标准零部件，由轴承厂批量生产， 设计者可以根据需要直接选用
14.2.2 滚动轴承的类型及特点 根据滚动体的形状，滚动轴承分为球轴承与滚子轴承。按照滚动轴承所能承受的主要负荷方向，又可分为向心轴承（主要承受径向载荷）、推力轴承（承受轴向载荷）、向心推力轴承（能同时承受径向载荷和轴向载荷）。 1. 调心球轴承1000（实物） 2. 调心滚子轴承2000（实物） 3. 圆锥滚子轴承3000（实物） 4. 双列深沟球轴承4000（实物） 5. 推力球轴承5000（实物） 6. 深沟球轴承6000（实物） 7. 角接触球轴承7000（实物） 8. 推力圆柱滚子轴承8000（实物）
滚动轴承故障的形式有哪些 轴承在我们的生活中很常见，经过长时间的使用，滚动轴承难免会出现各种各样的故障问题，那么滚动轴承故障有哪些形式呢？轴易购 锈蚀，锈蚀是滚动轴承最严重的问题之一，高精度轴承可能会由于表面锈蚀导致精度丧失而不能继续工作。水分或酸、碱性物质直接侵人会引起轴承锈蚀。当轴承停止工作后，轴承温度下降达到露点，空气中水分凝结成水滴附在轴承表面上也会引起锈蚀。此外，当轴承内部有电流通过时，电流有可能通过滚道和滚动体上的接触点处，很薄的油膜引起电火花而产生电蚀，在表面上形成搓板状的凹凸不平。进口轴承 断裂，过高的载荷会可能引起轴承零件断裂。磨削、热处理和装配不当都会引起残余应力，工作时热应力过大也会引起轴承零件断裂。另外，装配方法、装配工艺不当，也可能造成轴承套圈挡边和滚子倒角处掉块。国产轴承 磨损，由于尘埃、异物的侵入，滚道和滚动体相对运动时会引起表面磨损，润滑不良也会加剧磨损，磨损的结果使轴承游隙增大，表面粗糙度增加，降低了轴承运转精度，因而也降低了机器的运动精度，振动及噪声也随之增大。对于精密机械轴承，往往是磨损量限制了轴承的寿命。轴承工厂 疲劳剥落，滚动轴承的内外滚道和滚动体表面既承受载荷又相对滚动，由于交变载荷的作用，首先在表面下一定深度处形成裂纹，继而扩展到接触表面使表层发生剥落坑，最后发展到大片剥落，这种现象就是疲劳剥落。疲劳剥落会造成运转时的冲击载荷、振动和噪声加剧。 胶合，在润滑不良、高速重载情况下工作时，由于摩擦发热，轴承零件可以在极短时间内达到很高的温度，导致表面烧伤及胶合。所谓胶合是指一个零部件表面上的金属粘附到另一个零件部件表面上的现象。 塑性变形，当轴承受到过大的冲击载荷或静载荷时，或因热变形引起额外的载荷，或有硬度很高的异物侵入时都会在滚道表面上形成凹痕或划痕。这将使轴承在运转过程中产生剧烈的振动和噪声。而且一旦有了压痕，压痕引起的冲击载荷会进一步引起附近表面的剥落。 保持架损坏，由于装配或使用不当可能会引起保持架发生变形，增加它与滚动体之间的摩擦，甚至使某些滚动体卡死不能滚动，也有可能造成保持架与内外圈发生摩擦等。这一损伤会进一步使振动、噪声与发热加剧，导致轴承损坏。
滚动轴承所承受的载荷取决于 所支承的轴系部件承担的载荷。右图 为一对角接触球轴承反装支承一个 轴和一个斜齿圆柱齿轮的受力情况。 图中的F re、F te、F ae分别为所支承零 件（齿轮）承受的径向、切向和轴向 载荷，F d1和F d2为两个轴承在径向 载荷F r1和F r2（图中未画出）作用下 所产生的派生轴向力。这里，轴承所 承受的径向载荷F r1和F r2可以依据 两个角接触球轴承反装的受力分析 （径向反力） F re、F te、F ae经静力分析后确定，而轴向载荷F a1和F a2则不完全取决于外载荷F re、F te、F ae，还与轴上所受的派生轴向力F d1和F d2有关。 对于向心推力轴承，由径向载荷F r1和F r2所派生的轴向力F d1和F d2的大小可按下表所列的公式计算。 注：表中Y和e由载荷系数表中查取，Y是对应表中F a／F r＞e的Y 值 下图中把派生轴向力的方向与外加轴向载荷F ae的方向一致的轴承标为2，另一端则为1。取轴和与其相配合的轴承内圈为分离体，当达到轴向平衡时，应满足：F ae＋F d2＝F d1 由于F d1和F d2是按公式计算的，不一定恰好满足上述关系式，这时会出现下列两种情况： 当F ae＋F d2＞F d1时,则轴有向左窜动的趋势,相当于轴承1被“压紧”,轴承2被“放松”,但实际上轴必须处于平衡位置，所以被“压紧”的轴承1所受的总轴向力F a1必须与F ae＋F d2平衡，即 F a1＝F ae＋F d2 而被“放松”的轴承2只受其本身派生的轴向力F d2，即F a2＝F d2。 当F ae＋F d2＜F d1时,同前理，被“放松”的轴承1只受其本身派生的轴向力F a1， 即F a1＝F d1 而被“压紧”的轴承2所受的总轴向力为: F a2＝F d1－F ae
液体静压轴承 yeti jingya zhoucheng 液体静压轴承 hydrostatic beari ng 靠外部供给压力油、在轴承内建立静压承载油膜以实现液体润滑的滑动轴承。液体静压轴承从起动到停止始终在液体润滑下工作，所以没有磨损，使用寿命长，起动功率小，在极低（甚至为零）的速度下也能应用。此外，这种轴承还具有旋转精度高、油膜刚度大、能抑制油膜振荡等优点，但需要专用油箱供给压力油，高速时功耗较大。 简史1862年，法国的L.D.吉拉尔发明液体静压轴承，指出摩擦系数可小至1/500。1917年，英国科学家瑞利发表求解液体静压推力轴承的承载能力、流量和摩擦力矩方程。1938年，美国在大型天文望远镜上应用液体静压轴承，承载总重量500吨，每昼夜转动一周，驱动功率仅1/12马力。1948年法国开始把液体静压轴承用于磨床上。现代液体静压轴承已成功地用于重型、精密、高效率的机器和设备上。 分类液体静压轴承分径向轴承、推力轴承和径向推力轴承（图1［液体静压轴承的类型］田丄.蚁4"上细求的'匹）。它有供油压力恒定和供油流量恒定两种系统。供油压力
恒定系统较为常用。
）由于轴的旋转，在轴承封油面上有液体动压力产生 ，有利于提高轴承的承 统的液体静压轴承和轴瓦的构造。外部供给的压力油通过补偿元件后从供油压力降至油腔压力，再通过封油 面与轴颈间的间隙从油腔压力降至环境压力。多数轴承在轴不受外力时 ，轴颈与轴承孔同心，各油腔的间隙、 流量、压力均相等，这称为设计状态。当轴受外力时轴颈位移，各油腔的平均间隙、流量、压力均发生变化， 这时轴承外力与各油腔油膜力的向量和相平衡。补偿元件起自动调节油腔压力和补偿流量的作用，其补偿性 能会影响轴承的承载能力、油膜刚度等。供油压力恒定系统中的补偿元件称为节流器，常见的有毛细管节流 器?小孔节流器?滑阀节流器、薄膜节流器等多种。供油流量恒定系统中的补偿元件有定量泵和定量阀 补偿 元件不同，轴承载荷-位移性能也不同（图3［不同补偿元件液体静压径向轴承的载荷-位移性能比较］ 作用原理图2 ［供油压力恒定系统的液体静压轴承 为供油压力恒定系 KJtW tfl 3俱笛匹労區定藝呢 二匚圖*卜栏无件池“體世铉直 晁术的就幕-代护扛隹比较
滚动轴承和滑动轴承的区别首先表象在结构上，滚动轴承是靠滚动体的转动来支撑转动轴的，因而接触部位是一个点，滚动体越多，接触点九越多；滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是一个面。其次是运动方式不同，滚动轴承的运动方式是滚动；滑动轴承的运动方式是滑动，因而摩擦形势上也就完全不相同。 轴瓦是滑动轴承和轴接触的部分，非常光滑，一般用青铜、减摩合金等耐磨材料制成，在特殊情况下,可以用木材、塑料或橡皮制成。也叫“轴衬”，形状为瓦状的半圆柱面。 滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将器烧坏。轴瓦还可能由于负荷过大、温度过高、润滑油存在杂质或黏度异常等因素造成烧瓦。烧瓦后滑动轴承就损坏了。 所谓刮轴瓦，就是将精车后的瓦片与所装配的轴手板研合（轴要涂上色粉），用三角刮刀刮去瓦片上所附上的粉色，随研随刮，直到瓦片上附色面积超过全瓦面的85% ，完成刮瓦。 瓦片上存在的刀痕是瓦片储存润滑油的微型储槽。 滑动轴承（sliding bearing），在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位。 滚动轴承（rolling bearing）一般由外圈，内圈，滚动体和保持架组成。其中内圈的作用是与轴相配合并与轴一起旋转，外圈作用是与轴承座相配合，起支撑作用，滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命，保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。 滚动轴承使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高。与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大。滚动轴承中的向心轴承（主要承受径向力）通常由内圈、外圈、滚动体和滚动体保持架4部分组成。内圈紧套在轴颈上并与轴一起旋转，外圈装在轴承座孔中。在内圈的外周和外圈的内周上均制有滚道。当内外圈相对转动时，滚动体即在内外圈的滚道上滚动，它们由保持架隔开，避免相互摩擦。推力轴承分紧圈和活圈两部分。紧圈与轴套紧，活圈支承在轴承座上。套圈和滚动体通常采用强度高、耐磨性好的滚动轴承钢制造，淬火后表面硬度应达到HRC60～65。保
滚动轴承故障诊断与分析Examination and analysis of serious break fault down in rolling bearing 学院：机械与汽车工程学院 专业：机械设计制造及其自动化 班级：2010020101 姓名： 学号： 指导老师：王林鸿
摘要:滚动轴承是旋转机械中应用最广的机器零件，也是最易损坏的元件之一, 旋转机械的许多故障都与滚动轴承有关，轴承的工作好坏对机器的工作状态有很大的影响，其缺陷会产生设备的振动或噪声，甚至造成设备损坏。因此, 对滚动轴承故障的诊断分析, 在生产实际中尤为重要。 关键词：滚动轴承故障诊断振动 Abstract: Rolling bearing is the most widely used in rotating machinery of the machine parts, is also one of the most easily damaged components. Many of the rotating machinery fault associated with rolling bearings, bearing the work of good or bad has great influence to the working state of the machine, its defect can produce equipment of vibration or noise, and even cause equipment damage. Therefore, the diagnosis of rolling bearing fault analysis, is especially important in the practical production. Key words: rolling bearing fault diagnosis vibration 引言：滚动轴承是机器的易损件之一，据不完全统计，旋转机械的故障约有30％ 是因滚动轴承引起的，由此可见滚动轴承故障诊断工作的重要性。如何准确判断出它的末期故障是非常重要的，可减少不必要的停机修理，延长设备的使用寿命，避免事故停机。滚动轴承在运转过程中可能会由于各种原因引起损坏，如装配不当、润滑不良、水分和异物侵入、腐蚀和过载等。即使在安装、润滑和使用维护都正常的情况下，经过一段时间运转，轴承也会出现疲劳剥落和磨损。总之，滚动轴承的故障原因是十分复杂的，因而对作为运转机械最重要件之一的轴承，进行状态检测和故障诊断具有重要的实际意义，这也是机械故障诊断领域的重点。 一滚动轴承故障诊断分析方法 1滚动轴承故障诊断传统的分析方法 1.1振动信号分析诊断 振动信号分析方法包括简易诊断法、冲击脉冲法（SPM法）、共振解调法（IFD 法）。振动诊断是检测诊断的重要工具之一。 （1）常用的简易诊断法有：振幅值诊断法，反应的是某时刻振幅的最大值，适用于表面点蚀损伤之类的具有瞬时冲击的故障诊断；波峰因素诊断法，表示的

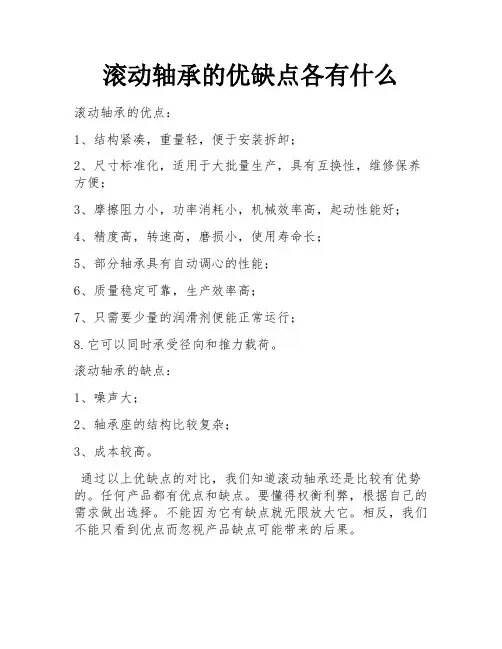

滚动轴承与滑动轴承的区别 滚动轴承 是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件。滚动轴承一般由外圈，内圈，滚动体和保持架组成。 定义 将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件，叫滚动轴承。 组成 滚动轴承一般由内圈、外圈、滚动体和保持架四部分组内圈的作用是与轴相配合并与轴一起旋转；外圈作用是与轴承座相配合，起支撑作用；滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命；保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。 作用 滚动轴承使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高。与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大。 结构 滚动轴承的结构由部分组成 1.外圈——装在轴承座孔内，一般不转动 2.内圈——装在轴颈上，随轴转动 3.滚动体——滚动轴承的核心元件 4.保持架——将滚动体均匀隔开，避免摩擦 目前，润滑剂也被认为是滚动轴承第五大件，它主要起润滑、冷却、清洗等作用 基本特点 优点 1 摩擦阻力小，功率消耗小，机械效率高，易起动。 2、尺寸标准化，具有互换性，便于安装拆卸，维修方便。 3、结构紧凑，重量轻，轴向尺寸更为缩小。 4、精度高，转速高，磨损小，使用寿命长。 5、部分轴承具有自动调心的性能。 6、适用于大批量生产，质量稳定可靠，生产效率高。 缺点 1、噪音大。 2、轴承座的结构比较复杂。 3、成本较高。 滑动轴承 在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位。 常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟自润滑轴承全家福(1张)乙烯（特氟龙、PTFE）、改性聚甲醛（POM）、等。 分类 滑动轴承种类很多。 ①按能承受载荷的方向可分为径向（向心）滑动轴承和推力（轴向）滑动轴承两类。 ②按润滑剂种类可分为油润滑轴承、脂润滑轴承、水润滑轴承、气体轴承、固体润滑轴承、磁流体轴承和电磁轴承7类。 ③按润滑膜厚度可分为薄膜润滑轴承和厚膜润滑轴承两类。 ④按轴瓦材料可分为青铜轴承、铸铁轴承、塑料轴承、宝石轴承、粉末冶金轴承、自润滑轴承和含油轴承等。 ⑤按轴瓦结构可分为圆轴承、椭圆轴承、三油叶轴承、阶梯面轴承、可倾瓦轴承和箔轴承等。 轴承的材料有1）金属材料，如轴承合金、青铜、铝基合金、锌基合金等；2）多孔质金属材料（粉末冶金材料）；3）非金属材料。其中：轴承合金：轴承合金又称白合金，主要是锡、铅、锑或其它金属的合金，由于其耐磨型好、塑性高、跑合性能好、导热性好和抗胶和性好及与油的吸附性好，故适用于重载、高速情况下，轴承合金的强度较小，价格较贵，使用时必须浇筑在青铜、钢带或铸铁的轴瓦上，形成较薄的涂层。多孔质金属材料：多孔质金属是一种粉末材料，它具有多孔组织，若将其浸在润滑油中，使微孔中充满润滑油，变成了含油轴承，具有自润滑性能。多孔质金属材料的韧性小，只适应于平稳的无冲击载荷及中、小速度情况下。轴承塑料：常用的轴承塑料有酚醛塑料、尼龙、聚四氟乙烯等，塑料轴承有较大的抗压强度和耐磨性，可用油和水润滑，也有自润滑性能，但导热性差。
第一讲 一、教学目标 （一）能力目标 能判断常用滚动轴承的类型；理解其代号的含义；会选用滚动轴承 （二）知识目标 1.了解滚动轴承的类型、特点，掌握滚动轴承的代号 2.掌握滚动轴承的选择 二、教学内容 滚动轴承的类型、代号及选用 三、教学的重点与难点 重点：滚动轴承的类型、特点及代号。 难点：滚动轴承类型的选择。 四、教学方法与手段 采用多媒体教学（加动画演示），结合教具，提高学生的学习兴趣。 14.1 轴承的功用和类型 轴承的功用：支承轴及轴上的旋转零件，使其回转并保证一定的旋转精度，减少相对摩擦和磨损。 轴承的分类：按摩擦的性质分，轴承可分为滑动轴承和滚动轴承。 滑动轴承滚动轴承 14.2 滚动轴承的组成、类型及特点 滚动轴承是标准件，由专业工厂生产。设计时只需根据轴承工作条件选用合适的类型和
尺寸的滚动轴承，进行寿命计算，并对轴承的安装、润滑、密封给予合理设计和安排。 滚动轴承的特点 优点： 1）f小起动力矩小，η高； 2）运转精度高（可用预紧方法消除游隙）； 3）轴向尺寸小； 4）某些轴能同时承受Fr和Fa，使机器结构紧凑； 5）润滑方便、简单、易于密封和维护； 6）互换性好（标准零件） 缺点： 1）承受冲击载荷能力差； 2）高速时噪音、振动较大； 3）高速重载寿命较低； 4）径向尺寸较大（相对于滑动轴承） 应用：广泛应用于中速、中载和一般工作条件下运转的机械设备。 14.2.1 滚动轴承的组成 滚动轴承一般由外圈、内圈、滚动体和保持架所组成。 滚动体的形状短圆柱形 柱形长圆柱形 螺旋滚子滚柱轴承 圆锥滚子
鼓形滚子 滚针 保持架是使滚动体等距分布，并减少滚动体间的摩擦和磨损。 滚动轴承的材料：内、外圈、滚动体—GCr15、GCr15-SiMn等轴承钢，热处理后硬度HRC60~65；保持架：低碳钢、铜合金或塑料、聚四氟乙烯。 14.2.2 滚动轴承的基本类型及特点 接触角α：滚动体与外圈内滚道接触点的法线方向与轴承径向平面所夹的角。 滚动轴承按能承受的负荷方向或公称接触角 不同，可分为向心轴承和推力轴承。向心轴承又可以分为径向接触轴承（α＝0）和角接触向心轴承（0＜α＜45）推力轴承又可以分为轴向接触轴承（α＝90）和角接触推力轴承（45＜α＜90） 径向接触轴承：只能承受径向载荷，不能承受轴向载荷； 角接触向心轴承：既能承受径向载荷，也能承受一定的轴向载荷； 轴向接触轴承：只能承受轴向载荷，不能承受径向载荷； 角接触推力轴承：既能承受轴向载荷，也能承受一定的径向载荷 14.3 滚动轴承的代号 滚动轴承是标准件，GB272／T-93规定了轴承代号的表示方法。轴承代号由基本代号、前置代号和后置代号三部分构成。 14.3.1 基本代号 由类型代号、尺寸系列代号和内径代号组成。 类型代号由一位(或两位)数字或英文字母表示，其相应的轴承类型参阅设计手册。 尺寸系列代号由两位数字组成。前一个数字表示向心轴承的宽度或推力轴承的高度；后一个数字表示轴承的外径。直径系列代号为7表示超特轻；8、9表示超轻；0、1表示特轻；2表示轻；3表示中；4表示重；5表示特重；宽度系列代号为0表示窄型；1表示正常；2
滚动轴承故障诊断与分析 Examination and analysis of serious break fault down in rolling bearing
学院：机械与汽车工程学院 专业：机械设计制造及其自动化 班级：2010020101 姓名： 学号： 指导老师：王林鸿 :摘要,滚动轴承是旋转机械中应用最广的机器零件，也是最易损坏的元件之一 轴承的工作好坏对机器的工作状态有很旋转机械的许多故障都与滚动轴承有关，对滚动甚至造成设备损坏。因此, 大的影响，其缺陷会产生设备的振动或噪声， 轴承故障的诊断分析, 在生产实际中尤为重要。关键词：振动滚动轴承故 障诊断 Rolling bearing is the most widely used in rotating Abstract:easily machinery of the machine parts, is also one of the most damaged components. Many of the rotating machinery fault associated with rolling bearings, bearing the work of good or bad has great influence to the working state of the machine, even and of vibration or noise, produce its defect can equipment cause equipment damage. Therefore, the diagnosis of rolling bearing fault analysis, is especially important in the practical production. Key words: rolling bearing fault diagnosis vibration 引言：％30滚动轴承是机器的易损件之一，据不完全统计，旋转机械的故障约
几种典型液体动静压轴承结构特点与应用 2007-1-23 来源： 本文介绍了几种典型的、使用场合较多的液体动静压轴承的结构及特点，并举了各种动静压轴承在机床上应用的实例及效果。 液体动静压轴承精度高、刚度大、寿命长、吸振抗震性能好，主要用于精密加工机械及高速、高精度设备的主轴。既可用于旧机床改造，也可用于新机床配套。采用动静压轴承可以完全恢复机床因主轴轴承问题而丧失的加工精度和表面粗糙度；提高机床主轴精度和切削效率；并可多年连续使用而不需维修。多年来我国一些企业采用动静压轴承为新机床配套和进行国产和进口旧机床设备改造，均获得了满意的使用效果和显著的经济效益。 液体动静压轴承综合了静压轴承的优点，消除了这两种轴承的不足。其特点是采用整体式轴承与表面深浅腔结构油腔轴承系统工作时主轴被一层压力油膜浮起，主轴为经电机驱动已悬浮在轴承之间发生机械摩擦与磨损，从而提高轴承寿命且有良好的精度保持性。当电机驱动主轴旋转时，轴承油腔内由于阶梯效应自然形成动静压承载油膜，轴承成为具有静压压力场的东压滑动轴承。与三块、五块瓦相比，动静压轴承为整体式使结构，轴承与箱体孔接触面积大，为刚性连接，是油膜刚度得到充分的发挥利用。主轴工作时，油膜刚度是轴承静态刚度与动态刚度的叠加，有很强的承载能力。压力油膜的“均化”作用可使主轴回转精度高于轴颈和轴承的加工精度。 一、静压轴承的几种典型结构及特点 液体动静压轴承所采用油腔结构、节流器与静压轴承相比均不相同。静压轴承采用的固定节流器有“小孔”、“毛细管”等，可变节流器大多设置在轴承外部的静止部位，结构复杂，使用时常因节流器出面截流面太小，油液杂质易堆积而发生堵赛。 早期设计的动静压轴承为浅腔结构，分有节流器和无节流器两种。图1为节流器的动静压轴承，深腔与浅腔形成静压腔，浅腔兼备节流功能。压力油ps 进入中间环槽后，流入深腔和浅腔，经两端的轴向封油面排出，当主轴在轴承中高速旋转时，由于浅腔同轴向封油面台阶及主轴中心的轴承中微小偏心，自然形成楔形油膜而产生动压承载油膜。主轴只能按图1所示W方向旋转。
