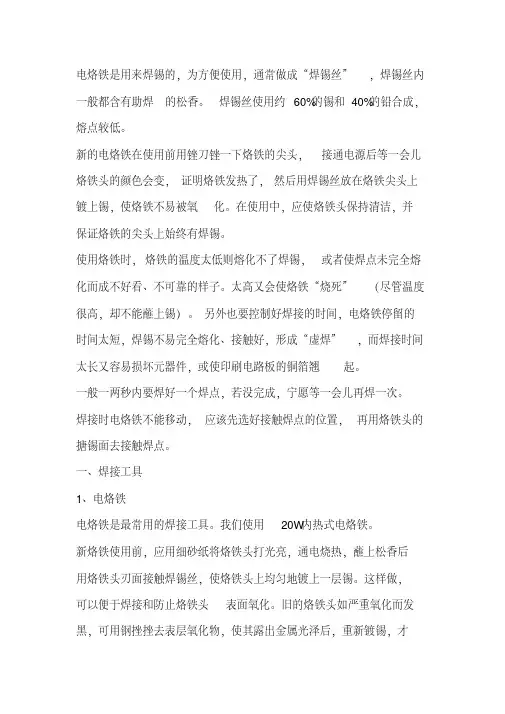

电烙铁是用来焊锡的，为方便使用，通常做成“焊锡丝”，焊锡丝内一般都含有助焊的松香。焊锡丝使用约60%的锡和40%的铅合成，熔点较低。
新的电烙铁在使用前用锉刀锉一下烙铁的尖头，接通电源后等一会儿烙铁头的颜色会变，证明烙铁发热了，然后用焊锡丝放在烙铁尖头上镀上锡，使烙铁不易被氧化。在使用中，应使烙铁头保持清洁，并保证烙铁的尖头上始终有焊锡。
使用烙铁时，烙铁的温度太低则熔化不了焊锡，或者使焊点未完全熔化而成不好看、不可靠的样子。太高又会使烙铁“烧死”（尽管温度很高，却不能蘸上锡）。另外也要控制好焊接的时间，电烙铁停留的时间太短，焊锡不易完全熔化、接触好，形成“虚焊”，而焊接时间太长又容易损坏元器件，或使印刷电路板的铜箔翘起。
一般一两秒内要焊好一个焊点，若没完成，宁愿等一会儿再焊一次。焊接时电烙铁不能移动，应该先选好接触焊点的位置，再用烙铁头的搪锡面去接触焊点。
一、焊接工具
1、电烙铁
电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。
新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才
能使用。
电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：
电烙铁插头最好使用三极插头。要使外壳妥善接地。
使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。
电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。
焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。
使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。
2、焊锡和助焊剂
焊接时，还需要焊锡和助焊剂。
（1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。
3、辅助工具
为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工
具。应学会正确使用这些工具。
二、焊前处理
焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。
1、清除焊接部位的氧化层
可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。
印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。
2、元件镀锡
在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。
刮去氧化层均匀镀上一层锡
三、焊接技术
做好焊前处理之后，就可正式进行焊接。
1、焊接方法。
焊接检查剪短
图4 焊接
（1）右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。（2）将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。
以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。
（3）抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。
（4）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。
2、焊接质量
焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。（A）所示应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。
虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践，才能避免这两种情况。焊接电路板时，一定要控制好时间。太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。
在电子小产品的少量生产，电器维修人员进行维修工作和电子爱好者学习实验时都离不开手工焊接，手工焊作为电子爱好者必须掌握的基本功，看起来简单，但正确的焊接步骤却往往被忽视，错误的操作方法将直接影响焊接质量，给产品留下了（虚焊）等故障的隐患。因此，电子爱好者必须在学习实践过程中掌握好正确的焊接方法，同
时注意焊接操作时的安全。
一．焊接操作姿势与卫生
焊剂加热挥发出的化学物质对人体是有害的，如果操作时鼻子距离烙铁头太近，则很容易将有害气体吸入。一般烙铁离开鼻子的距离应至少不小于30cm，通常以 40cm时为宜。
电烙铁拿法有三种。反握法动作稳定，长时间操作不宜疲劳，适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印制板等焊件时多采用握笔法。
焊锡丝一般有两种拿法。由于焊丝成分中，铅占一定比例，众所周知铅是对人体有害的重金属，因此操作时应戴手套或操作后洗手，避免食入。
使用电烙铁要配置烙铁架，一般放置在工作台右前方，电烙铁用后一定要稳妥放置在烙铁架上，并注意导线等物不要碰烙铁头，以免被烙铁烫坏绝缘后发生短路。
二．五步法训练
作为一种初学者掌握手工锡焊技术的训练方法，五步法是卓有成效的，值得单独作为一节来讨论。
不少电子爱好者重通行一种焊接操作法，即先用烙铁头沾上一些焊锡，然后将烙铁放道焊点上停留等待加热后焊锡润湿焊件。
这种方法，不是正确的操作方法。虽然这样也可以将焊件焊起来，但却不能保证质量。从我们所了解的锡焊机理不难理解这一点。
当我们把焊锡融化到电烙铁头上时，焊锡丝中的焊剂伏在焊料表面，
由于烙铁头温度一般都再250℃－350℃以上，当烙铁放道焊点上之前，松香焊剂将不断挥发，而当烙铁放到焊点上时由于焊件温度低，加热还需一段时间，在此期间焊剂很可能挥发大半甚至完全挥发，因而在润湿过程中由于缺少焊剂而润湿不良。同时由于焊料和焊件温度差很多，结合层不容易形成，很难避免虚焊。更由于焊剂的保护作用丧生后焊料容易氧化，质量得不到保证就在所难免了。
正确的方法应该时五步法：
1．准备施焊
准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。
2．加热焊件
将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
3．熔化焊料
当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
4．移开焊锡
当熔化一定量的焊锡后将焊锡丝移开。
5．移开烙铁
当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致
