施工图设计提资管控细则
提资阶段提资时间返提时间备注
动员阶段动员大会当天5天计划组织（生产副总牵头）第一阶段第6天5天技术措施制定（专业负责人）第二阶段1/3工作周期节点5天管线综合论证（暖通工程师）第三阶段2/3工作周期节点5天建筑底图制作（项目负责人）
宁波联创建筑设计有限公司
2013年5月
项目启动动员
●组建项目团队，讨论设计计划
●建筑总图、平面、立面及其它专业的技术措施确认
●建筑发放初步设计文本、甲方要求、及政府评审意见
●结构、机电专业向建筑专业提资
结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。
结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。
机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

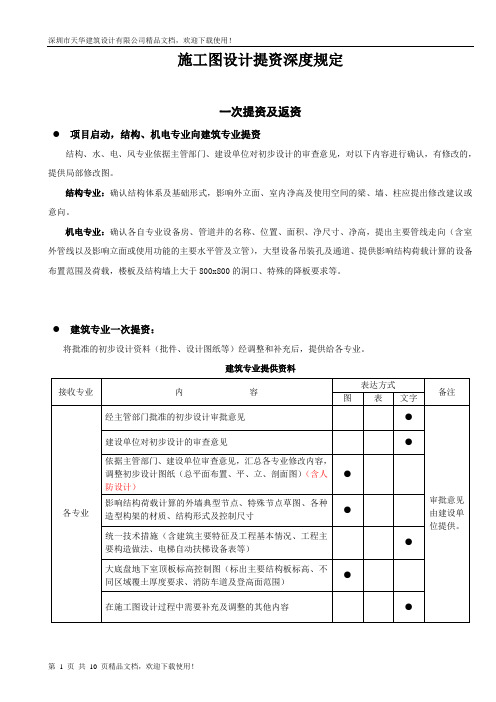

一次提资及返资
●建筑专业一次提资：
将批准的初步设计资料（批件、设计图纸等）经调整和补充后，提供给各专业。
建筑专业提供资料
接收专业内容
表达方式
备注图表文字
各专业经主管部门批准的初步设计审批意见●
审批意见
由建设单
位提供。建设单位对初步设计的审查意见●
依据主管部门、建设单位审查意见，汇总各专业修改内容，
调整初步设计图纸（总平面布置、平、立、剖面图）（含人
防设计）
●
影响结构荷载计算的外墙典型节点、特殊节点草图、各种
造型构架的材质、结构形式及控制尺寸
●
统一技术措施（含建筑工程主要构造做法、电梯自动扶梯
设备表等）
●
大底盘地下室顶板标高控制图（标出主要结构板标高、不
同区域覆土厚度要求、消防车道及登高面范围）
●
在施工图设计过程中需要补充及调整的其他内容●
深度要求：
1.建筑明确墙体材料、层高、外墙门窗洞尺寸、楼地面构造厚度及结构楼面标高，明确管井、厨卫布置、
空调内外机布置。（精装修项目应与室内协调确定）
2.满足结构进行整体电算。
3.满足机电专业进行大平面、大系统布置及估算电量。
4．建筑专业应完成第一轮面积计算（包括单体、总体）
●结构、水、暖、电专业返资：
各专业应及时对提供资料加以复核和确认，并将施工图设计中必要的设计参数、设计要求反馈给建筑专业。
建筑专业接收结构专业资料
提出专业内容深度要求
表达方式
备注
图表文字
结构楼面的结构平面图所有墙、柱、位置尺寸（包括地下室）●影响建筑
标准层梁板尺寸，注明结构楼板面标高。地下室墙及人防各部分墙体（临空墙、门框墙、扩散室、滤素室、风机房等）厚度平面布置、层高的结构构件，应特别标注沟通
大跨度、大空间结构布置方案，主要杆件截面尺寸。如预应
力梁截面尺寸，网架结构的矢高及网格
尺寸
●
砌体结构墙给出构造柱的平面位置和尺寸（概念
性）
●
楼梯、坡道结构形式，梁式或板式●室外人防通道、防倒塌棚
架等结构的有关资料
结构形式及主要杆件尺寸（概念性）●●室外管沟、管架结构形式和构件尺寸（概念性）●
室外挡土墙挡土墙的形式和尺寸（概念性）●
建筑、结构专业接收、水、暖、电专业资料
提出
专业内容
深度要求表达方式备注位置尺寸标高荷载其他图表文字
给排水需要微调的设备间、管井
（间）、预留洞口等
●●●●平面布置●
内排水雨水斗，影响外立面的
给排水立管
●●●消火栓箱●
开洞尺寸、
洞底标高
●
给水排水总平面条件图（包括
主要管道布置，化粪池，隔油
池、降温池、蓄水池等构筑物，
主要管线走向及市政接口）
●●●●
大型设备吊装孔位置和尺寸
要求以及对运输通道的要求
●●●●
暖通需要微调的设备间、管井
（间）、预留洞口等
●●●●平面布置●影响外立面的风口百叶，影响
首层美观及使用的风口及设
备
●●●
在垫层内埋管的区域和垫层
厚度
●●●管道地沟●●●●室外管线平面布置●●●●大型设备吊装孔位置和尺寸
要求以及对运输通道的要求
●●●●
电气需要微调的设备间、管井
（间）、预留洞口等
●●●●平面布置●
1．有特殊要求
的功能用房
包括：洁净、
隔声、防电磁缆线进出建筑物位置、主要敷
设通道
●●●敷设路径●
配电箱（框）、配线箱（框）布置●●●
波、防盗等
有特殊要求的功能用房●●●●●大型设备吊装孔位置和尺寸
要求以及对运输通道的要求
●●●●
电气专业接收水、通风专业资料：
给排水：提供消防、生活水泵容量及集水坑总用电量。
通风：提供制冷机房、空调机房、防排烟风机的总用电量。
二次提资及返资
建筑专业：
接收到各专业反提的资料后，对施工图设计过程中所需要的设计参数、设计要求，给予确定，及时调整和补充有关设计资料和（总图、平、立、剖面图）图纸，再次向各专业提供设计资料。
建筑专业提供资料
接收专业内容深度要求
表达方式
备注
图表文字
各专业
设计依据
经过确认的地形图、红线图、市政管线图及
经过审查的地质勘测资料
●●
本图中设计
依据应由项
目总负责人
汇总。
经过各专业确认后第一时段设计图纸●
设
计
图
纸
总
平
面
图
平面图
建筑物、构筑物（人防工程、地下车库、油
库、贮水池、变配电等隐蔽工程以虚线表示）、
公共配套的名称或编号、层数、定位、标高
●
广场、停车场、运动场地、道路、无障碍设
施、排水沟、挡土墙、护坡的定位尺寸
●
竖向图
建筑应表达首层平面（不含家具，尽量简化
室内）
●
场地四邻的道路、水面、地面的关键性标高
广场、停车场、运动场地的设计标高●
其它
挡土墙、护坡、或土坎顶部和底部的主要设
计标高及护坡坡度
●
注明影响其他专业的、如喷水池、假山等造
景位置，需其它专业配合的位置
●
简
要
设
计
说
明
墙体、墙身防潮层、地下室防水、屋面、外
墙面等材料和做法
●●
本说明是在
统一技术措
施基础上完
善内容。
室内装修构造材料表；如：天棚、地面、内
墙面、屋面保温等
●●●
对采用新技术、新材料的作法说明及对特殊
建筑造型和必要的建筑构造说明
●●
门窗表及门窗性能（防火、隔音、防护、抗
风压、保温、气密性、水密性等）
●●●
当工程有特殊要求：如（幕墙工程及屋面工
程）使用性能、防火、安全、隔音等
●●
电梯（自动扶梯）选择及性能（功能、载重
量、速度、停站数、提升高度等）；电梯机房
要求
●●●
墙体及楼板预留孔洞需封堵方式说明●●
节能判定表或节能计算表的建筑部分（含模●●
型）
设计图纸各
层
平
面
图
承重墙、柱及其定位轴线和轴线编号（轴线
编号应经专业负责人校对定稿），内外门窗位
置及定位尺寸，门的开启方向及防火类别，
注明房间名称或编号
●
轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱
距、跨度）门窗洞口尺寸、分段尺寸
●
墙体厚度及其与轴线关系尺寸●
变形缝位置、尺寸●
主要建筑设备和家具的位置；如：卫生器具、
雨水管、水池、台、橱、柜、隔断等（厨卫
器具应与家具区分图层）
●
电梯井道准确定位、自动扶梯及步道洞口及
开口定位、楼梯（爬梯）材质、位置和楼梯
上下方向示意；
●
补充主要结构和建筑构造部件的位置、尺寸
和做法索引或描述；如：中庭、天窗、各种
平台、夹层、人孔、阳台、雨篷、台阶、坡
道、散水、明沟等
●
室外地面标高、底层地面标高、各楼层标高、
地下室各层标高
●
各专业设备用房面积、位置及有关技术要求
等
●
对预留竖井标注出使用的专业(水、暖、电) ●
每层建筑平面中防火分区面积和防火分区分
隔位置示意；及卷帘门、防火门的形式
●●每层建筑平面中人防分区及防爆单元示意；
人防口部布置与详细做法；
●●屋面平面图应有女儿墙、檐口、屋脊（分水
线）、出屋面楼梯间、水箱间、电梯间、屋面
上人孔及屋面排水方式，如：雨水口、天沟、
坡度、坡向等
●
车库的停车位和通行路线●
有特殊配合要求：如电控防火门、无障碍卫
生间、无障碍住房套间等
●
特殊工艺要求土建配合放大图部分，特殊部
位平面节点大样
●
立
面
图
两端轴线编号，立面转折较复杂时可用展开
立面表示，但应准确注明转角处的轴线编号
●
立面外轮廓及主要结构和建筑构造部件的位
置
●
平、剖面未能表示出来的屋顶、檐口、女儿
墙、窗台等
●
在平面图上表达不清的窗编号●
立面饰面材料●
剖面图墙、柱轴线和轴线编号●剖切到或可见的主要结构，如室外地面、底
层地（楼）面、各层楼板夹层、平台、屋架、
出屋面烟囱、檐口、女儿墙、门、窗、楼梯、
台阶、坡道、阳台、雨篷等
●
高度尺寸：
外部尺寸：门、窗、洞口高度、层间高度、
屋内外高差、女儿墙高度、总高度
●
标高：
主要结构和建筑构造部件的标高，如地面、
楼面（含地下室）、屋面板、屋面檐口、女儿
墙顶、高出屋面的建筑物
●
其他特殊造型或典型楼梯大样●其他凡在平立剖面或文字说明中无法交待或
交待不清的建筑构配件和建筑构造
●
深度要求：
1.满足结构进行模板图设计。
2.满足机电专业进行平面设计、管道平面布置、系统设计及核算电量等专业内部计算。
3.完成第一轮节能计算用以指导墙身、构造设计和面积控制（专业负责人应校对）。
4.建筑专业应完成第二轮面积计算（包括单体、总体）（专业负责人应校对）。
5.满足机电专业开展总图设计
结构、水、电、暖、电气专业返资及互提资：
各专业应认真核对，并将工程设计中的施工图图纸（平、立、剖面图）及相关的技术要求进行确认，将设计图纸中主要功能用房等技术资料分批（次）反提给建筑专业，做为建筑专业第二时段的接收资料。
建筑专业接收结构专业资料
地下室，屋面梁板定位及断面尺寸确定。
结构深化设计中，主要构件（梁、板、柱、剪力墙）有调整处，以云线圈出，提给建筑专业。
提交边缘构件位置和尺寸。
建筑、结构专业接收、水、暖、电专业资料
提出
专业内容
深度要求表达方式备注位置尺寸标高荷载其他图表文字
给排水各设备房大样，含设备基础、
排水地沟
●●●●●水平主要管道走向●●●●●车库排水地沟及集水坑优化●●●所有用于排除地面水的地漏
优化设计
●●
