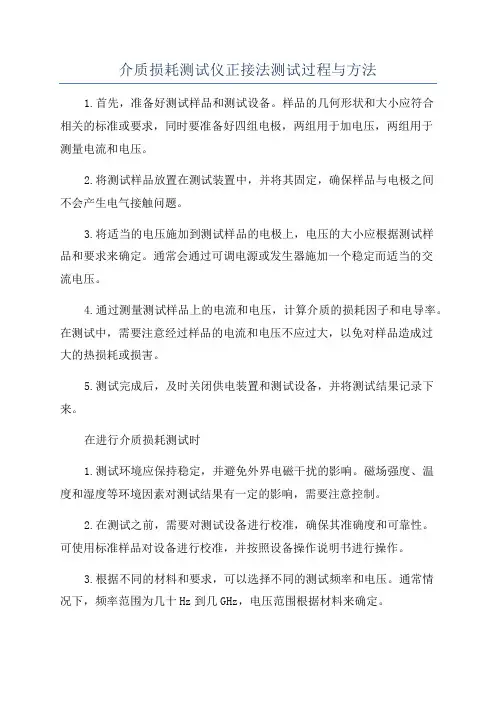

介质损耗测试仪正接法测试过程与方法

介质损耗测试仪正接法测试过程与方法
介质损耗测试仪正接法测试过程与方法

https://www.doczj.com/doc/554927106.html,时基电力

介质损耗测试仪正接法测试过程与方法

什么是正接法

正接法是用于测量高压电气设备介质损耗因数(δ)的一种接线方法,与正接法相对的还有‘反接法’,正接法测量介质损耗因数值小,反接法测量介质损耗因数值偏大,与反接法相比,正接法测试可以有效的减少防晕层表面电阻对介质损耗因数测试值的影响。

现场测量时,根据被试设备接地情况正确选择正接法或反接法。

正接法接线流程方法

当被试设备的低压测量端或二次端对地绝缘时,采用该方法。

将红色专用高压电缆从仪器后侧的HVx端上引出,高压屏蔽线皮接被试设备高压端。

将黑色专用低压电缆从仪器面板上的Cx端引出,低压芯线接被试设备低压端L 如下图,低压屏蔽线接被试设备屏蔽端E。(试品无屏蔽端则悬空)HVx及Cx 的芯线与屏蔽线之间严禁短接,否则无法取样,无法测量。

https://www.doczj.com/doc/554927106.html,时基电力

按照上图接好连接线之后,打开主机电源,屏幕显示主界面菜单,选择测量方式,该仪器提供两种测量方式,a:工频,b:异频测量,工频测量时在现场无干扰或者干扰较小时所采取的测量方式,它相对异频测量法效率要高,如果对仪器的原理不是特别了解,建议您选择异频方式测量,其次,选择测量方式,除了上述正接法,反接发之外还有一种是CVT的接法,按照实际的接线方式选择测量方式,随着CVT互感器越来越多,我们在后期也会更新一部分相关的技术文章,再次,选择测量电压,互干器、电力变压器的介质损耗测量建议选用10kv。

介质损耗测试仪

全自动抗干扰介质损耗测试仪是用于工频高压作用下,测量绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值(tgδ)和电容值(Cx);最高可输出电压10kv,采用47.5、52.5双频和50Hz测量,精度更高,对抗干扰能力更强,介质损耗测试仪可用正、反接线方法测量不接地或直接接地的高压

https://www.doczj.com/doc/554927106.html,时基电力电气参数,也可用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。
