第一部分涂装前处理及电泳线 供货内容及分项设备方案描述 （方案图附后） 一、供货范围 1.供货设备一览表 2.供货程度：完成以上供货设备一览表中所列各项设备的设计、制造、运输、安装、调试（试运行）、培训、陪产以及售后服务等工作，整个项目为交钥匙工程。 3.交货地点： 4.项目进度： 方案会审： 预验收： 到厂时间： 安装调试： 试生产： 二、分项设备方案描述 一、设计输入条件 1. 工艺设计依据 1.1 产品为真空阀体。 1.2 阀体参数:
2. 车间现状 2.1长度（不限）×宽7米×高6.5米 3．设计边界条件 3.1气象条件 3.1.1环境温度： 夏季：最热月平均温度 28℃；最高温度 38℃ 冬季：最冷月平均温度 8 ℃；最低温度 -1℃ 3.1.2环境湿度：90%（Max）。相对湿度：最大95%。 3.2车间动能条件 3.2.1电源：380V±10%、220V±10%、50HZ±5%。 3.2.2蒸汽：10 KPa 3.2.3压缩空气： 0.5～0.6Mpa。经过初级过滤。4．车间任务及生产纲领 4.1车间任务 承担真空阀体前处理及喷粉任务。 4.2生产纲领 年产24万件。 4.3 产品特点 最大车外形尺寸：Φ395×46 最大重量：50Kg。 最大面积： 0.21m2。 5.工作制度和年时基数 全年工作日：312天 工作班制：一班制 班工作时制：8小时 设备开动率：90% 生产节拍：0.56分钟/件。
6. 涂层标准 6.1 产品质量满足机械工业《汽车油漆涂层》标准要求。 6.2 涂层要求 二、工艺设备参数的确定 1、节拍 生产节拍是流水生产线最重要的工作参数，在生产中,生产节拍起着控制生产工序的加工时间,消除设备利用率低、生产线严重阻塞等现象的作用。 2、工艺计算
电泳漆工艺流程 1、钢模板电泳涂装工艺流程 除油、除锈→水冲→水洗→干燥→电泳上膝→水冲→烘干→喷商标→包装→出厂 2、对工艺流程的说明 除油、除锈：采用二合一法，即除油、除锈一步法，溶液本厂自配。 水冲、水洗：其目的在于去掉模板表面的酸碱残留物。水洗时，最好采用常流水。 电泳上漆：这是工艺的目的和核心。电泳槽内的电流、电压、固成份含量、PH值、电泳温度速度以及电泳槽附加设备的正确使用，是决定电泳上漆成败的关键。 烘干：钢模板电泳上漆后必须烘干。烘干箱工作温度为160-180℃，烘烤时间为30min。 电泳涂装所需的主要设备。各种水槽，电泳槽，通道式烘干箱，机械传动系统，电气控制系统，漆液和漆膜设备，如电导仪，附着力测定仪等。 3、质量检测与控制 （1）漆液浓度 电泳漆与蒸馏水混合后，其浓度应达到10%-15%，浓度过高，漆膜流平性欠佳，易出现桔皮等缺陷。浓度过低，漆膜变薄，易出现针孔现象。 （2）电压 电泳电压一般应控制在60V左右。电压升高，沉积量增加，漆膜变的粗糙，形成桔皮，电压过低，漆膜甚簿，甚至泳不上漆。 （3）PH值 一般漆液PH值在8-9时均能得到满意的漆膜。PH值过低，电泳槽内脉冲电流密度降低，从而造成模板局部无漆，形成花脸，PH值过高，会造成湿膜再溶解，使漆膜变簿，影响涂装质量。调整槽液的PH值有多种方法，我们选择了阴极罩法。阴极罩是将阴极板装在一个帆布袋内，袋用钢丝架支撑着，袋内装满蒸馏水。电泳时，胺的正离子和漆液中带正电荷的杂质离子(如水中的Ca2﹢、Mg2﹢)均可通过帆布进入阴极罩内，并在阴极放电。更换罩内蒸馏水，就可将杂质除去。 （4）电泳时间 电泳漆膜的厚度一般是随着电泳时间的增加而增加的，但是，当电泳时间到达一定点后，漆膜厚度就不再增加，其原因就是漆膜在达到一定厚度时产生绝缘。故采用处长电泳时间使漆膜增厚是行不通的，而且由于耗电增加，在经济上是不合算的。电泳时间一般有3min即可。 （5）电导率 电泳漆工作液的导电能力，通常用电导率表示。漆液的电导过低，漆膜不易形成；电导过高，造成漆膜外观粗糙。对同一种涂料而言，对漆液电导影响最大的因素是漆液中杂质离子的存在。因此，一定要通过控制杂质含量，保持电导率的正常值。
前处理电泳班工艺知识讲义 编制：王立维 校对：李立志
电泳工艺知识 电泳涂装时一种特殊的涂膜形成方法.仅使用于与一般涂料不同的电泳涂装专用的水性涂料.简称电泳涂料.它是将具有导电性的被涂物浸渍在装满水稀释的浓度比较低的电泳涂料槽中作为阳极（或阴极）.在槽中另设置于相应的阴极（或阳极）.在两极间通直流电一定时间.在被涂上析出均一.水布溶的涂膜的一种涂装方法.根据涂物的极性和电泳涂料的种类.电泳涂装分为两种. 阳极电泳涂装法和阴极电泳涂装法 一.电泳原理 电泳涂装过程伴随着电解.电泳.电沉积.渗透等四种化学物理作用组合.形成涂膜. 二.电泳涂料的组成 树脂液.颜料浆.溶剂（-03.-04）PH值调节剂.去离子水. 三.电泳工艺流程 电泳槽—UF1—UF2—新鲜纯水洗—转挂—电泳烘干炉. 四.电泳各系统的工艺及工艺设备要求 电泳槽分为主槽和辅槽.槽液进主槽流向辅槽.电泳涂装的其它一切装置都为本槽服务. 工艺要求；1.PH：5.6—6.0 2.电导率950—1250us/cm
3.固体份：16—18％ 4.工作时间；2—4分钟 5.工作温度：30—32度 6.电泳的工作条件：分两段式供给：低压100—150V.时间 控制在30—40秒.高压230—300V.时间控制在150-160 秒. 7.阴极液PH值：2.0—4.0 电导率：100—300us/cm 工艺设备：电泳槽加料系统.制冷机组.循环过滤系统.阴极系统。超滤系统. UF1工艺参数及技术要求 工艺参数：PH：5.0—6.0 电导率600—100us／cm 喷射压力：0.1—0.2MP2 技术要求：1.检查过滤罐的进出口压力.当达到0.08—0.1MP2时更换过滤袋. 2.检查喷嘴的喷淋情况.定期更换. 四．电泳加料系统 设备作用：及时补加电泳漆材料.以保持电泳槽液的参数稳定及特殊情况及时调整. 工艺要求：补加完后用少量纯水冲洗管路和泵件.以免泵被堵塞.

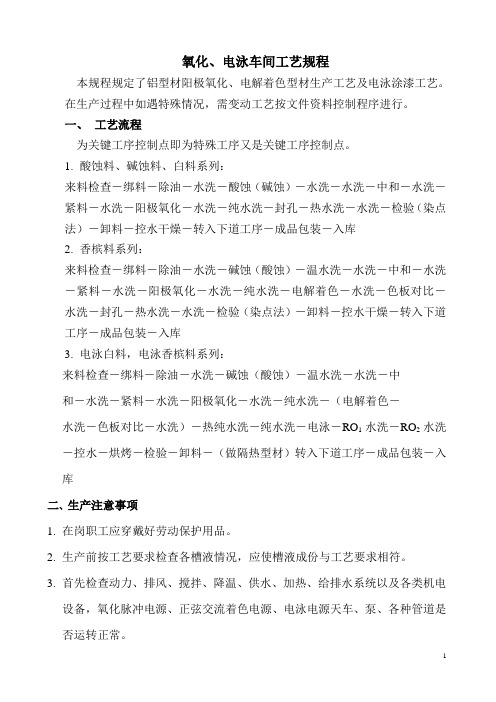

阴极电泳工艺流程 通用的金属表面电泳涂装的全操作工艺流程如下：预清理一上线一除油一 水洗一除锈一水洗一中和一水洗一活化一水洗一底层电镀一水洗一光亮电镀一水 洗一电泳涂装一槽上清洗一超滤水洗一烘干一检验一包装。 被涂物的底材及前处理对电泳涂膜有极大影响。因此，不同的金属材料和不同 的制作成型的制品有不同的工艺流程和前处理要求。铸件一般采用喷砂或喷丸进 行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等 杂物。钢表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。 不同材质金属进行不同色彩的阴极电泳加工的工艺流程如下。 (1)钢铁件 金色：前处理一镀镍一镀薄银一透明金色电泳； 咖啡色：前处理一磷化一透明金色电泳； 青铜色：前处理一镀锌一青铜色电泳； 黑色：前处理一磷化一黑色电泳； 其他色：前处理一镀镍一无色透明电泳一着色。 (2)铝及合金 金色：前处理一化学或电化学抛光一透明金色电泳； 咖啡色：前处理一透明咖啡色电泳； 青铜色：前处理一青铜色电泳； 黑色：前处理～黑色电泳； 其他色：前处理一化学抛光一无色透明电泳一着色。 (3)锌合金 金色：前处理一碱铜一酸铜一光亮镍一透明金色电泳； 咖啡色：前处理～透明咖啡色电泳； 青铜色：前处理一青铜色电泳； 黑色：前处理一黑色电泳； 其他色：前处理一碱铜一酸铜一光亮镍一无色透明电泳一着色。 (4)铜及铜合金
金色：黄铜件前处理一化学抛光一透明金色电泳；铜件前处理一光亮镍一镀薄银一透明金色电泳；咖啡色：前处理一着咖啡色一无色透明电泳； 青铜色(青铜)：前处理一抛光一无色透明电泳； 黑色：前处理一黑色电泳； 其他色：前处理一光亮镍一无色透明电泳一着色。
【涂装人必看】车轮电泳涂装线实际生产注意事项 摘要:根据车轮电泳涂装线实际生产中出现的问题,分析了出现问题的可能原因,并根据实际情况提出改进措施,有效解决或控制了所出现的问题,提高了涂装质量。 引言：当前汽车、农用车、家电、轻工产品的种类与生产厂家繁多,各生产厂在车身、零部件的制造工艺过程中,为提高涂装质量、降低成本,大多采用了阴极电泳漆作为涂装与防腐处理的底层涂料,可以说电泳涂装因其涂料利用率高、易于连续作业、自动化程度高等优点已被各行业广泛采用。电泳涂装可以对工件的内腔、夹缝等部位进行涂装,可以大大提高这些区域的防腐性能。在车轮涂装工艺上,也是按中高档涂装要求施工,其主要工艺为脱脂、磷化、电泳、面漆(喷粉)/罩光漆等。但车轮主要是由钢板成型焊接组合,属典型带有夹缝的工件,而板材又主要是热轧板,带有较多的氧化皮,或存在较多的锈蚀等,需要对车轮进行除氧化皮、除锈处理。在连续式生产线上,常采用酸洗处理工艺。车轮有夹缝,又需要酸洗,现就这类涂装线上,经常出现的问题给予分析,并提出改进措施,以提高涂装质量,减少涂装弊病。 1 车轮涂装工艺国内某大型车轮生产线上,车轮的涂装工艺为:上件、预脱脂(喷淋)、脱脂、水洗、水洗、酸洗(盐酸)、水洗、水洗、水洗、中和、水洗、表调、磷化、水洗、水洗、
水洗、纯水洗、纯水洗、阴极电泳、0次UF水洗、UF1水洗、UF2水洗、纯水洗、纯水洗、烘烤、下件(转挂面涂线)。全线采用连续式流水线生产,浸槽为船形槽,前处理、电泳、烘道成循环输送系统,即共用一条输送链。 2涂装中常见问题2.1 车轮夹缝的起泡返锈问题在生产线上,常有车轮夹缝、焊缝等处磷化膜出现返锈,磷化膜不完整现象。电泳后车轮夹缝里出现漆膜起泡或者有类似漆渣状的物质存在。另外,电泳后的车轮长时间放在室外后,有时会从车轮夹缝处流出黄色锈水。在生产中,车轮夹缝越小,越易出现此类问题。2.1.1原因分析(1)除油不彻底从工艺上看,预脱脂、脱脂两道工序,有喷淋和浸渍,对一般工件是完全可以除去工件上油污的,但从实际效果看,却存在夹缝等处除油不净现象。这与脱脂剂性能不良有关,如果脱脂剂除了含有几种常规碱性成分外,还是以0P-10乳化剂(清洗性较差)和十二烷基苯磺酸钠为表面活性剂,那么这类脱脂剂品种简单、组合效应不强,缺少高效强渗透剂,所以难以除尽夹缝内油污,也就直接影响磷化效果。(2)残留酸根离子的影响车轮在酸洗时,由于C1-、SO2-4等无机酸根离子半径很小,极容易渗到车轮夹缝内部,在后道水洗时也较难以清洗干净,这些酸根离子就成为腐蚀的隐患。碱中和时夹缝内的铁盐残余物就会发生酸碱中和,迅速生成难溶的Fe(OH)2及Fe(OH)3,这些絮状沉淀物把铁盐封闭在夹缝内,加速夹缝腐蚀,同时还会干扰磷化反应进
文件编号：DCH-WI-7.1-2013典型产品1Cr18Ni9Ti和022Cr19Ni10钢管 热处理工艺确认方案 一．目的 验证热处理能力及过程的可靠性是否满足标准及客户要求。 二．依据 GJB509B:2008《热处理工艺质量控制》 DCH-ZD-2010《钢管热处理技术作业指导》 GJB9001B-2009《质量管理体系要求》 GB/T14976《流体输送用不锈钢无缝钢管》 H2510/H2519《不锈钢无缝钢管技术协议》 三．热处理再评价准则 1.热处理工艺再评定要求 1.1评定的提出 A.新材料投入生产时，由热处理责任工程师根据工艺路线提出评价方案； B.新工艺应用于生产时，由热处理责任工程师提出评定方案； C.以前未涉及材料首次生产时，由热处理责任工程师提出评定方案； D.产品质量理化性能出现较大波动时，由热处理工艺员提出评定方案； E.其它原因（如炉子大修后）认为应该进行热处理工艺评定时，由相关人员提出评定方案；F．客户对工艺要求进行确认或评审时，由生产部门提出要求，技术部组织进行工艺评审。 2、评定准备 A.在接到评定通知后，热处理责任工程师准备评定的具体实施，并提出具体方案交工艺负责人及技术副总会签。 B.评定方案由公司生产技术副总（总工）审批。评定的实施由热处理工序负责实施，相关单位配合。 C.在评定前，必须进行热处理过程确认，确保过程质量。 3、评定程序 A.评定应达到的要求 ⑴新材料应用，应达到相应材料标准检测项目的最低要求； ⑵新工艺应用，要达到相应工艺方案的最低要求； ⑶要达到图纸或技术规范提最低要求，产品质量出现较大波动，要达到质量稳定可靠； B.热处理工序按批准的工艺评定方案进行产品的热处理。
电泳涂装工艺过程 电泳涂装基本原理 所谓电泳涂装，是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳），另设一与其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。 电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。 电泳涂装一般包括四个同时进行的过程： 1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。 2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象。 3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉积，析出的现象，此时漆膜形成。 4、电渗：在电场作用下，固相不动，而液相移动的现象。电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。 5、灰色环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，钛白粉、炭黑、高岭土的物质组成，电泳漆与蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。 电泳涂装的方法及技巧 （1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。（2）被涂物的底材及前处理对电泳涂膜有极大影响。铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。 （3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。电泳涂料通过立式泵输送到过滤器进行过滤。从综合更换周期和漆膜质量等因素考虑，孔径50μm的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。 （4）电泳涂装的循环系统循环量的大小，直接影响着槽液的稳定性和漆膜的质量。加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。将槽液的循环次数控制6～8次/h较为理想，不但保证漆膜质量，而且确保槽液的稳定运行。（5）随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。 （6）超滤系统控制工件带入的杂质离子的浓度，保证涂装质量。在此系统的运行中应注意，系统一经运行后应连续运行，严禁间断运行，以防超滤膜干枯。干枯后的树脂和颜料附着在超滤膜上，无法彻底清洗，将严重影响超滤膜的透水率和使用寿命。超滤膜的出水率随运行时间而呈下降趋势，连续工作30～40天应清洗一次，以保证超滤浸洗和冲洗所需的超滤水。（7）电泳涂装法适用于大量流水线的生产工艺。电泳槽液的更新周期应在3个月以内。以一个年产30万份钢圈的电泳生产线为例，对槽液的科学管理极为重要，对槽液的各种参数定期进行检测，并根据检测结果对槽液进行调整和更换。一般按如下频率测量槽液的参数：电泳液、超滤液及超滤清洗液、阴（阳）极液、循环洗液、去离子清洗液的PH值、固体含
文档特殊过程确认准则 编制： 审核： 会签 批准：
特殊过程确认准则 一、需确认过程的识别 过程的输出（产品）不能由后续的监视或测量加以验证，使问题在产品使用后或服务交付后才显现时，应对任何这样的过程进行识别，并实施确认。 二、确认过程的准备 为了证实过程具备满足实现所策划结果的能力，在实施确认前应做好相关准备工作，对设备和人员进行鉴定，包括对操作人员进行培训和考核，证明具备相应的技能；对设备的特性进行检查，如热处理炉的温度均匀性，电镀槽液的成分和含量，以及环境条件等。 三、确认的内容 确认是对过程的实现能力的证实和确认，在5M1E等因素相同或类似情况下，可以选择一个典型零部件对该过程进行确认。确认的内容一般包括：1）设备能力的认可 过程所使用的生产设备、工艺装备应具有满足工艺要求的能力，如温度、电流、电压等；在规定参数范围内的稳定性；测量设备的准确性；使用设备的配套完整性等。 2）人员资格的鉴定 操作人员的岗位资格鉴定：通过岗位培训、考核并持证上岗；工种级别符合工艺文件要求；技术能力鉴定：应熟悉工艺过程，清楚重要工艺的工艺参数，对过程能力实施有效的控制，以及实际经验的考核和鉴定。 3）特定方法和程序的使用
过程所使用特定工艺参数的规定：首先是参数设计，通过试验或计算得到最佳的工艺参数，其次是对原材料、加工程序、操作环境、工艺装备等要求进行确认；工艺方法的规定：对按照策划的工艺方法和工艺参数所加工样件的全部特性进行检验验证合格后，包括必要时进行的破坏性性能试验，形成最终的工艺方法和工艺参数，检验试验所使用的文件应为经审批的有效文件。 4）过程实施的记录 记录是指过程能力确认的记录，记录的内容包括：确认准则、人员资格鉴定、样件加工和验证的原始记录等。 四、再确认 当质量要求、工艺方法、工艺参数、生产设备等情况发生变化时，或当过程停工时间较长恢复生产时，需要对过程继续满足要求的能力进行再确认，以确保过程能力持续满足要求。其中，对过程输入发生变化的确认，主要是对变化输入要素按原来的策划要求进行确认，并对加工样件进行检验试验，根据检验试验结果进行评价；定期再确认，主要是依据规定的再确认周期，按规定的周期和方法进行样件加工、检验试验和评价批准。 五、确认结果的判定 当产品的检验试验结果满足规定要求时，可以认定该过程具备了实现策划结果的能力。当初次确认时，将确认的结果纳入正式工艺文件，并按规定程序审批后，用于指导正式批量生产；当再确认时，将确认记录发放到生产单位，用于指导开工再生产。如产品的检验试验结果不能满足规定要求时，即应说明该过程不具备实现策划结果的能力，应在采取相应的措施后，对该过程进行重新确认。
阴极电泳涂料涂装原理简介 一、电泳涂料成膜原理 1.涂料工作原理 电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。 电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。 电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。采用直流电源，金属工件浸于电泳漆液中。通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。整个电泳涂装过程可以概括为以下四个步骤： ●电解：水的电解 ●电泳：带电的聚合物分别向阴极或阳极 泳动的过程 ●电沉积：带电的聚合物分别在阴极或阳 极沉积的过程 ●电渗：沉积的电泳涂膜收缩、脱去溶剂 和水，形成均匀致密的湿膜 电极附近主要的化学反应如下表所示： 反应过程图如下所示：
在电场作用下，涂料粒子向阴极移动（电泳），由于受到阴极附近碱扩散层（OH-）的影响，涂料粒子在阴极聚结（电沉积）。槽液的流动影响扩散层，流动速率高，扩散层薄，流动速率低，扩散层厚。刚沉积的湿膜含有大量水分，由于电流的影响，会发生部分脱水，使湿膜不挥发份达到80%（电渗）。脱水后湿膜牢牢黏附在底材上，通常的清洗不能洗脱。由 于边缘电流密度高，电泳过程首先发生在这些区域。如下图所示： 2.电沉积类型 ●阳极电沉积（AED） 阳极电泳涂装，金属工件为阳极，吸引漆液中带负电荷的涂料粒子，电沉积时，少 量的金属离子（阳极氧化）迁移到涂膜表面，对涂膜的性能造成影响。阳极电泳涂料主 要用于对耐蚀性要求较低的工件，是经济型涂料。 ●阴极电沉积（CED） 阴极电泳涂装，金属工件为阴极，吸引漆液中带正电荷的涂料粒子，由于被涂工 件是阴极而非阳极，进入涂膜的金属离子大大减少，从而提高了漆膜性能。涂膜优良， 具有优异的耐蚀性能。
金属电泳涂装工艺流程分析 一般金属表面的电泳涂装工艺流程主要有以下步骤：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线，只须对以上步骤实施严格的工艺过程控制，电泳涂装的质量方可得到保障 （1）一般金属表面的电泳涂装，其工艺流程为： 预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。 （2）超滤系统控制工件带人的杂质离子的浓度，保证涂装质量。在此系统的运行中应注意，系统一经运行后应连续运行，严禁间断运行，以防超滤膜干粘。干桔后的树脂和颜料附着在超滤膜上，无法彻底清洗，将严重影响超滤膜的透水率和使用寿命。超滤膜的出水率随运行时间而呈下降趋势，连续工作30~40天应清洗一次，以保证超滤浸洗和冲洗所需的超滤水。 （3）在过滤系统中，一般采用一级过滤过滤器为网袋式结构，孔径为25~75um。电泳涂料通过立式泵输送到过滤器进行过滤。从综合更换周期和漆膜质量等因素考虑，孔径50um 的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。 （4）被涂物的底材及前处理对电泳涂膜有极大影响。铸件一般采用喷砂或喷丸进行除锈，前棉纱清除工件表面的灰尘，用80#~120#砂纸清除表面残留的钢丸等杂物。钢铁表面采用除油和除锈处理，对表面要求高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1~2um，要求磷化膜结晶细而均匀。 （5）电泳涂装的循环系统循环量的大小，直接影响着槽液的稳定性和漆膜的质量。加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。将槽液的循环次数控制在6~8次/h较为理想，不但保证漆膜质量，而且确保槽液的稳定运行。 （6）随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。 （7）对漆膜质量的管理，应经常检查涂膜的均一性和膜厚，外观不应有针孔、流挂、橘皮、皱纹等现象，定期检查涂膜的附着力、耐腐蚀性能等物理化学指标。检验周期按生产厂家的检验标准，一般每个批次都需检测。电泳施工中常见漆膜缺陷及防止办法 （8）电泳涂装法适用于大量流水线的生产工艺。电泳槽液的更新周期应在3个月以内。以一年产30万份钢圈的电泳生产线为例，对槽液的科学管理极为重要，对槽液的各种参数定期进行检测，并根据检测结果对槽液进行调整和更新。一般按如下频率测量槽液的参数： 电泳液、超滤液及超滤清洗液、阴（阳）极液、循环洗液、去离子清洗液的PH值、固体含量和电导率每天1次；
阴极电泳涂装工艺 1 引言 近几年随着我国汽车工业的发展 , 各厂家都在新建或改造涂装生产线 , 新建的电泳涂装线 , 大多数都采用阴极电泳涂装方式。由于阴极电泳工艺条件要求比较严格 , 加上电泳涂装线设备多 , 工艺环节多 , 比较复杂 , 一次性投资大 , 设计方案应慎重考虑 , 充分发挥其涂装工艺特点 , 以取得好的经济效益。 CED 有其独到之处 , 并愈来愈为人们所重视 , 推广应用普及速度是前所未有的 , 一般阴极电泳涂装工艺分为以下几个步骤 : 预清洗→碱清洗→水洗→磷化→纯水洗→干燥 → CED →超滤→水洗→干燥 2 预处理 控制好预处理 , 对形成均一的磷化膜很重要 , 否则其耐腐蚀性降低 , 并在电泳涂漆后会出现表观缺陷。 通常有两种处理方式 : (1) 全喷淋式 ; (2) 喷浸相结合式。推荐采用后一种处理方式。其工艺流程如下： ---预喷洗---浸脱脂---喷洗---浸洗---喷洗---表调---磷化---喷洗---浸洗---新鲜去离子水喷洗--- 为了得到优质均匀的磷化膜 , 应特别注意各步水洗工艺。 1 # 、 2 # 工序要能充分去除油脂 , 1 # 工序要用高压水 , 压力越高越好 , 以不损伤工件为限。这样 , 才有可能形成紧密、附着力好、细腻的磷化膜 , 同时绝对避免或尽可能少的将清洗物带入磷化槽。 3 # 、 4 # 、 5 # 工序为清洗阶段。 6 # 表调阶段 , 它可活化金属表面 , 增加晶核的数量 , 降低磷化膜重量 , 提高形成磷化膜的一致性。 7 # 磷化阶段 , 在金属表面形成一层防腐蚀性的无机盐化学涂膜 , 增大电泳漆膜的表面积 , 磷化阶段要及时清除残渣 , 同时 , 建议所有槽都配置过滤器以去除杂质。磷化后喷、浸洗即 8 # 、 9 # 工序 , 采用常温全浸式 , 以使磷酸盐尽量溶解于水中。 10 # 新鲜去离子水喷洗 , 将可能带入电泳槽的杂质减至最少 , 所有磷化残余物须从工件表面冲走。新鲜去离子
工艺验证/确认方案工艺名称： 批准/日期： 审核/日期： 编制/日期：
目录 一、概述 二、目的范围 三、机构人员 四、职责分工 五、验证/确认准备 六、验证/确认内容 1.相关因素 2.因素水平 3.加工工艺 4.结果判定 七、偏差处理 八、变更控制 九、状态保持 十、附件
工艺验证/确认方案 一、概述 由于经特殊过程加工的过程产品，其质量无法在过程完成后进行检验，因此按质量体系要求，对特殊过程的生产工艺进行验证/确认。 二、目的范围 证明该工艺的适用性和可靠性，加工结果符合质量要求。 三、机构人员 四、职责分工 组长：负责起草方案及报告； 负责方案培训； 负责督促验证小组成员按照方案执行并做好记录。 组员：生产部的组员负责具体操作； 质量部的组员负责相关检验。 五、验证准备 验证实施之前，以下条件必须满足： 1.确认所需的相关文件已获得批准,且为有效版本。 2.各相关人员均已经过相关培训且考核合格。 3.相关的设备、仪器状态正常，计量器具在计量有效期内。 4.相关的材料符合方案要求。
5.实施的环境符合要求。 六、验证/确认内容 1、相关因素 1.1工序赋予产品的质量特性 1.2影响质量特性形成的因素 2、因素水平 3、拟采用的工艺 应考虑各极限情况 3、检验项目、检验方法和结果判定 七、偏差处理 方案实施过程中发生的任何偏差均应详细记录，并由验证/确认小组提出解决方案。 八、变更控制 方案实施过程中发生的任何关于本方案、人员、设备、材料、环境的变更，均应进行评估。方案发生变更时，应对方案进行修订并获得审批，方案修改后，应对修改前获取的数据的有效性进行评估。 九、状态保持 结合本次验证/确认的情况及结果，评估工艺再验证的条件及再验证的周期，确保工艺始终处于稳定的状态。 十、附件 1、人员资格确认记录 2、生产设备确认记录 3、相关材料确认记录 4、执行文件确认记录 5、工作环境确认记录
电泳技术人员培训初级资料 目录 1、电泳涂装概念及优点--------------------------------------------------------- 2 2、电泳涂装的机理及特性- --------------------------------------------------------- 3～4 3、电泳涂装工艺流程图---------------------------------------------------------------- 5 4、槽液特性值-------------------------------------------------------------------------------- 5～6 5、电泳涂装线设备--------------------------------------------------------------------------- 7 6、电泳涂装线操作要点-------------------------------------------------------------------- 8
1、电泳涂装 1、何谓电泳涂装？ 被涂物浸渍于电泳涂料(水性)中，被涂物与电极间通以直流电，由于电场作用得到涂膜的涂装方法，叫做电泳涂装. 2、特点 1）尽管复杂形状的被涂物也可得到均一涂膜（膜厚）的涂装 2）防锈性优良 3）泳透性良好，构造物夹合处 4）易于自动化（节省人力） 5）作业线保养容易 补给作业简单，无需特别补给装置 酸浓度管理因隔膜方式所以容易 6）涂装作业性良好（缺陷：流漆，针孔等涂装异常较少） 7）经济实惠 因具有UF回收装置涂料回收率极高（90%以上） 8）低公害 溶剂含有量较少，故空气污染少 9）因系水性涂料没有火灾顾虑
电泳涂装工艺过程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
电泳涂装工艺过程 电泳涂装基本原理 所谓电泳涂装，是将被涂物浸渍在水溶性涂料中作为阳极（阳极电泳），另设一与其相对应的阴极，在两极间通直流电，靠电流所产生的物理化学作用，使涂料均匀涂在被涂物上的一种涂装技术。 电泳涂装必须使用电泳漆，电泳漆通常又称水溶性涂料，电泳漆与蒸馏水必须按一定比例进行稀释，才能使用。 电泳涂装一般包括四个同时进行的过程： 1、电泳：在直流电场的作用下，正，负带电胶体粒子向负，正方向运动，也称泳动。 2、电解：电极上分别进行着氧化还原反应，反而在电极上形成氧化与还原现象。 3、电沉积：由于电泳作用，移至阳极附近的带电胶体粒子在模板表体放出电子，而呈不溶状态沉积，析出的现象，此时漆膜形成。 4、电渗：在电场作用下，固相不动，而液相移动的现象。电渗作用使漆膜内所含水份逐渐被排到涂膜外，最后形成几乎连电流也通不过去，含水率极低，电阻相当高的致密漆膜。 5、灰色环氧电泳漆为例：该电泳漆系改性环氧树脂，丁醇，乙醇胺，滑石粉，钛白粉、炭黑、高岭土的物质组成，电泳漆与蒸馏水混合后，在直流电场的作用下，即分离成带正电荷的阳离子和带负电荷的阴离子，并进行一系列复杂的物理化学胶体化学，电化学变化过程。 电泳涂装的方法及技巧 （1）一般金属表面的电泳涂装，其工艺流程为：预清理→上线→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。 （2）被涂物的底材及前处理对电泳涂膜有极大影响。铸件一般采用喷砂或喷丸进行除锈，用棉纱清除工件表面的浮尘，用80#～120#砂纸清除表面残留的钢丸等杂物。钢铁表面采用除油和除锈处理，对表面要求过高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。 （3）在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。电泳涂料通过立式泵输送到过滤器进行过滤。从综合更换周期和漆膜质量等因素考虑，孔径50μm的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。 （4）电泳涂装的循环系统循环量的大小，直接影响着槽液的稳定性和漆膜的质量。加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。将槽液的循环次数控制6～8次/h较为理想，不但保证漆膜质量，而且确保槽液的稳定运行。 （5）随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。
特殊过程确认准则 编制： 审核： 会签 批准：
特殊过程确认准则 一、需确认过程的识别 过程的输出（产品）不能由后续的监视或测量加以验证，使问题在产品使用后或服务交付后才显现时，应对任何这样的过程进行识别，并实施确认。 二、确认过程的准备 为了证实过程具备满足实现所策划结果的能力，在实施确认前应做好相关准备工作，对设备和人员进行鉴定，包括对操作人员进行培训和考核，证明具备相应的技能；对设备的特性进行检查，如热处理炉的温度均匀性，电镀槽液的成分和含量，以及环境条件等。 三、确认的内容 确认是对过程的实现能力的证实和确认，在5M1E等因素相同或类似情况下，可以选择一个典型零部件对该过程进行确认。确认的内容一般包括：1）设备能力的认可 过程所使用的生产设备、工艺装备应具有满足工艺要求的能力，如温度、电流、电压等；在规定参数范围内的稳定性；测量设备的准确性；使用设备的配套完整性等。 2）人员资格的鉴定 操作人员的岗位资格鉴定：通过岗位培训、考核并持证上岗；工种级别符合工艺文件要求；技术能力鉴定：应熟悉工艺过程，清楚重要工艺的工艺参数，对过程能力实施有效的控制，以及实际经验的考核和鉴定。 3）特定方法和程序的使用
过程所使用特定工艺参数的规定：首先是参数设计，通过试验或计算得到最佳的工艺参数，其次是对原材料、加工程序、操作环境、工艺装备等要求进行确认；工艺方法的规定：对按照策划的工艺方法和工艺参数所加工样件的全部特性进行检验验证合格后，包括必要时进行的破坏性性能试验，形成最终的工艺方法和工艺参数，检验试验所使用的文件应为经审批的有效文件。 4）过程实施的记录 记录是指过程能力确认的记录，记录的内容包括：确认准则、人员资格鉴定、样件加工和验证的原始记录等。 四、再确认 当质量要求、工艺方法、工艺参数、生产设备等情况发生变化时，或当过程停工时间较长恢复生产时，需要对过程继续满足要求的能力进行再确认，以确保过程能力持续满足要求。其中，对过程输入发生变化的确认，主要是对变化输入要素按原来的策划要求进行确认，并对加工样件进行检验试验，根据检验试验结果进行评价；定期再确认，主要是依据规定的再确认周期，按规定的周期和方法进行样件加工、检验试验和评价批准。 五、确认结果的判定 当产品的检验试验结果满足规定要求时，可以认定该过程具备了实现策划结果的能力。当初次确认时，将确认的结果纳入正式工艺文件，并按规定程序审批后，用于指导正式批量生产；当再确认时，将确认记录发放到生产单位，用于指导开工再生产。如产品的检验试验结果不能满足规定要求时，即应说明该过程不具备实现策划结果的能力，应在采取相应的措施后，对该过程进行重新确认。
SH-2000型阳离子电沉积涂料施工工艺 一、阴极电泳漆涂装基本原理 电泳涂装过程同时包含着电解、电泳、电沉积、电渗等四个过程。 ① 电解 任何一种导电液体在通电时产生分解的现象称为电解 一般电解伴随有在一个或两个电极上溢出气体，在电极上分别进行着氧化与还原反应，电解过程主要是水的电解： 阴极：↑+?→?+-22222H OH e O H 阳极：↑+?→? -- 22244O O H e OH 电解越强导电介质通过的电流越强。 ② 电泳 在导电介质中，带电荷的胶体粒子受电场的作用向相反电极移动的现象称为电泳，在阴极电泳涂装过程中，带正电荷的高分子聚合物包裹着颜料粒子向阴极方向移动。 ③ 电沉积 阳离子型聚合物在阴极上沉析的现象称为阴极电沉积。 首先是水进行电解，在阴极上产生氢气并形成OH~，致使在阴极表面形成高碱性介质层，当阳离子型聚合物泳至高碱层的阴极时就与OH~反应，形成不溶性的沉积涂层． ④ 电渗 刚沉积到被涂物面上的涂膜是半渗透膜，在电场的持续作用下，涂膜内部所含的水份从涂膜中渗析出来，使涂膜脱水的现象称为电渗，电渗越好的涂膜越致密，抗物理变形性越好，防腐蚀性越好，由于电沉积涂膜是疏水性的高分子聚合物，所以允许用水清洗涂膜表面所带出的浮漆。 二、涂装工艺流程 SH-2000阳离子电沉积涂料建议施工工艺如下： 脱脂→热水洗→除锈→水洗→中和→水洗→表调→磷化→水洗→去离子水洗→电泳→超滤水喷淋回收→水洗→去离子水洗→烘干 施工工艺中的前处理工序对施工涂膜质量的好坏至关重要，尽管前处理工艺各不相同，但是总的原则是以能满足电泳涂装条件为前提，在此前提下各施工单位可自行选择前处理工艺。电泳施工要求入电泳槽工件必须无油、无锈；无机械杂质、无酸、无碱、无磷化浮灰等杂质。 为了获得良好的电泳涂膜，前处理工序应满足下列要求： ⑴工件表面脱脂完全。 ⑵工件磷化后要求磷化膜均匀，致密，无斑痕，无磷化浮尘。 ⑶磷化后末道纯水其电导率要求在20μm∕cm 以下，并要求用醋酸将其ＰＨ值中和至6.5－７，此冲洗水可循环使用，当电导率高于20μm∕cm 时应及时更换。 三、涂装设备
需确认工艺过程控制程序 （YY/T0287-2017 idt ISO13485-2016） 1.目的 为了进一步规范本公司生产过程中需确认过程，确保工艺过程控制有效。 2.范围 适用于本公司生产过程中的焊接、电镀、喷塑等工艺过程。 3.职责 生产部负责公司需确认工艺过程控制工作。 质检部负责对过程的质量检验工作。 采购部负责对外发单位的资质审查和能力、技术等评审。 4.参考资料 不合格品控制程序 纠正/预防措施控制程序 文件控制程序 采购控制程序 供应商控制程序 GB/T19001-2016 idt ISO9001-2015质量管理体系要求 YY/T0287-2017 idt ISO13485-2016医疗器械质量管理体系用于法规的要求YY/T0316-2016医疗器械风险管理对医疗器械的应用 医疗器械生产质量管理规范(总局公告2014年第64号)（2015年3月1日起施行）
医疗器械生产质量管理规范附录无菌医疗器械（2015年第101号）（2015年10月1日起实施） 医疗器械生产质量管理规范无菌医疗器械现场检查指导原则（食药监械监〔2015〕218号附件2）（2015年9月25日发布实施） 5．作业程序 5.1定义产品质量不能通过后续的监视或测量加以验证的工序；对形成的产品是否合格，不易或不能经济地进行验证的过程。 5.1.1生产部确定工艺过程所需的机器设备，设备的操作规程，工艺作业指导书等，确保设备安装到位、并正确运行，及设备的维修保养等。 5.1.2质检部确定工艺过程的检验规程及检验方式，确认过程中实施过程所需的任何特殊控制和条件需要监视的过程参数等。 5.1.3人事部对人员操作资格和操作水平进行确定。 5.1.4确认的内容应包括或涉及以下内容： A、产品的详细说明； B、工艺的技术参数； C、试运行数据； D、性能鉴定的全部记录； E、进行性能鉴定时所有仪表、记录仪表等经过校准的证明； F、复审和重新确认的规定； G、确认方案； H、所用程序的文件资料； I、所用人员的培训手册与记录；
二、阴极电泳工艺流程简介： 超滤有卷式和管式两种。超滤设备是电堆积涂装的首要辅佐设备，选用合适的超滤设备，它将供给满足的超滤液，供涂装后工件的后冲刷，一起也能够挑选性地铲除槽液中某些低分子物质或电解质等，抵达槽液净化的意图。当超滤液电导过高，可排放部分超滤液，替换去离子水，添加部分助溶剂和有机酸加以调整。 5、过滤设备 为及时铲除电堆积涂料作业液的杂质粒子，体系应设有过滤设备，一般有过滤筒和过滤袋二种。 6、烘烤设备 烘烤设备须考虑对被涂材料的耐热及厚薄加以归纳考虑。为保证涂膜质量，可选用对流办法以行进热传导的效果，抵达涂层色彩均匀的意图。 7、直流电源 直流电源是供给电堆积进程的动力设备，其波纹系数一般小于5%，最高运用电压尽或许与电泳漆的作业电压接近。涂装时所需电流密度应为20安/米2，电源电压应挑选可调式，直流电源设备能够选用可控硅或硅管及调压整流办法。起动可选用软起动。 8、热交换设备、水洗设备、电堆积液的装备设备（略） 四、阴极电泳建槽及涂装 1、配比（分量比） 称谓黑浆基料去离子水 亮光双组份 145~10 哑光双组份 134~8 2、进程： （1）清洗电泳槽循环管道 A．清洗电泳槽中的可见杂质粒子、尘土和油污。 B．再将适量乳化剂、有机酸、溶剂投入电泳槽内，并灌满自来水，循环3-5小时，清洗电泳槽和循环管道内的油污，中和槽中碱性杂质，然后排放用于清洗水洗槽和阳极罩。 C．别离再用去离子水清洗电泳槽、循环管道及泵内的杂质离子。 （2）电泳液的配比： 依据电泳槽的规范核算出所需原漆量，按要求用去离子水将原漆稀释至规则漆液固含量。并经280-350目过滤网过滤入槽，让电泳漆循环熟化24小时。 （1）电泳温度： 一般操控在30-35℃之间，漆膜厚度随温度升高而添加。 （2）施工电压： 依据不同型材，极板之间不同的距离，施工电压一般操控在80-180V。 （3）电泳时刻： 依据漆膜厚度，一般操控在40—90秒。 （4）烘烤： 烘烤温度在180℃，时刻操控在30分钟左右。 留神事项： A．配漆时所用去离子水导电率不得高于5μs/cm。 B．配完漆液后，要求主副槽液位差在5-250px之间，以保证槽液的正常循环。 C．工件电泳好后，在槽内停放时刻不能过长，不然漆膜将被溶解。 D．如工件在操作进程中落入电泳槽内，应及时取出。
一般金属表面的电泳涂装工艺流程及方法 (1)一般金属表面的电泳涂装，其工艺流程为： 预清理→上挂→除油→水洗→除锈→水洗→中和→水洗→磷化→水洗→钝化→电泳涂装→槽上清洗→超滤水洗→烘干→下线。 (2)被涂物的底材及前处理对电泳涂膜有极大影响。铸件一般采用喷砂或喷丸进行除锈，前棉纱清除工件表面的灰尘，用80#～120#砂纸清除表面残留的钢丸等杂物。钢铁表面采用除油和除锈处理，对表面要求高时，进行磷化和钝化表面处理。黑色金属工件在阳极电泳前必须进行磷化处理，否则漆膜的耐腐蚀性能较差。磷化处理时，一般选用锌盐磷化膜，厚度约1～2μm，要求磷化膜结晶细而均匀。 (3)在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。电泳涂料通过立式泵输送到过滤器进行过滤。从综合更换周期和漆膜质量等因素考虑，孔径50μm的过滤袋最佳，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。 (4)电泳涂装的循环系统循环量的大小，直接影响着槽液的稳定性和漆膜的质量。加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。将槽液的循环次数控制在6～8次/h较为理想，不但保证漆膜质量，而且确保槽液的稳定运行。 (5)随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。 (6)超滤系统控制工件带人的杂质离子的浓度，保证涂装质量。在此系统的运行中应注意，系统一经运行后应连续运行，严禁间断运行，以防超滤膜干粘。干桔后的树脂和颜料附着在超滤膜上，无法彻底清洗，将严重影响超滤膜的透水率和使用寿命。超滤膜的出水率随运行时间而呈下降趋势，连续工作30～40天应清洗一次，以保证超滤浸洗和冲洗所需的超滤水。 (7)电泳涂装法适用于大量流水线的生产工艺。电泳槽液的更新周期应在3个月以内。以一年产30万份钢圈的电泳生产线为例，对槽液的科学管理极为重要，对槽液的各种参数定期进行检测，并根据检测结果对槽液进行调整和更新。一般按如下频率测量槽液的参数： 电泳液、超滤液及超滤清洗液、阴(阳)极液、循环洗液、去离子清洗液的PH值、固体含量和电导率每天1次； 颜基比、有机溶剂含量、试验室小槽试验每周2次。 (8)对漆膜质量的管理，应经常检查涂膜的均一性和膜厚，外观不应有针孔、流挂、橘皮、皱纹等现象，定期检查涂膜的附着力、耐腐蚀性能等物理化学指标。检验周期按生产厂家的检验标准，一般每个批次都需检测。
