飞碟
球坐标
rho=20*t^2
theta=60*log(30)*t
phi=7200*t
"rho=200*t"
"theta=900*t"
"phi=t*90*10"
篮子
圆柱坐标
r=5+0.3*sin(t*180)+t
theta=t*360*30
z=t*5

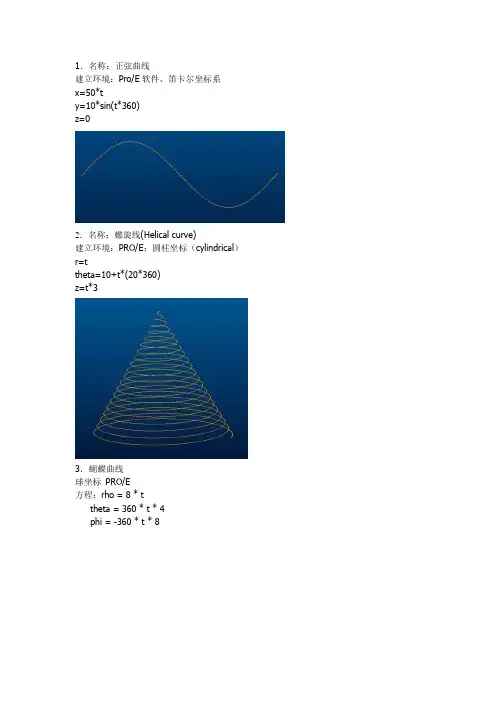

正弦曲线
笛卡尔坐标系eyf4
x=50*t
y=10*sin(t*360)
z=0
螺旋线(Helical curve)
圆柱坐标
r=t
theta=10+t*(20*360)
z=t*3
蝴蝶曲线
球坐标
rho = 8 * t
theta = 360 * t * 4
phi = -360 * t * 8
Rhodonea 曲线
采用笛卡尔坐标系
theta=t*360*4
x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta)
圆内螺旋线
采用柱座标系
theta=t*360
r=10+10*sin(6*theta)
z=2*sin(6*theta)
渐开线的方程
r=1
ang=360*t
s=2*pi*r*t
x0=s*cos(ang)
y0=s*sin(ang)
x=x0+s*sin(ang)
y=y0-s*cos(ang)
z=0
对数曲线
z=0
x = 10*t
y = log(10*t+0.0001)
球面螺旋线
采用球坐标系
rho=4
theta=t*180
phi=t*360*20
双弧外摆线
卡迪尔坐标
l=2.5
b=2.5
x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360)
星行线
卡迪尔坐标
a=5
x=a*(cos(t*360))^3
y=a*(sin(t*360))^3
心臟線
圓柱坐標
a=10
r=a*(1+cos(theta))
theta=t*360
葉形線
笛卡儿坐標
a=10
x=3*a*t/(1+(t^3))
y=3*a*(t^2)/(1+(t^3))
笛卡儿坐标下的螺旋线
x = 4 * cos ( t *(5*360))
y = 4 * sin ( t *(5*360))
z = 10*t
抛物线eyf13
笛卡儿坐标
x =(4 * t)
y =(3 * t) + (5 * t ^2)
z =0
碟形弹簧eyf12
圓柱坐标
r = 5
theta = t*3600
z =(sin(3.5*theta-90))+24*t
费马曲线（有点像螺纹线）
数学方程：r＊r = a*a*theta
圓柱坐标
方程1: theta=360*t*5
a=4
r=a*sqrt(theta*180/pi)
方程2: theta=360*t*5
a=4
r=-a*sqrt(theta*180/pi)
由于Pro/e只能做连续的曲线，所以只能分两次做
圆内螺旋线
采用柱座标系
方程：theta=t*360
r=10+10*sin(6*theta)
z=2*sin(6*theta)
Talbot 曲线
卡笛尔坐标
方程：theta=t*360
a=1.1
b=0.666
c=sin(theta)
f=1
x = (a*a+f*f*c*c)*cos(theta)/a
y = (a*a-2*f+f*f*c*c)*sin(theta)/b
三叶线
圆柱坐标
方程：a=1
theta=t*380
b=sin(theta)
r=a*cos(theta)*(4*b*b-1)
外摆线
迪卡尔坐标
方程：theta=t*720*5
b=8
a=5
x=(a+b)*cos(theta)-b*cos((a/b+1)*theta)
y=(a+b)*sin(theta)-b*sin((a/b+1)*theta)
z=0
Lissajous 曲线
theta=t*360
a=1
b=1
c=100
n=3
x=a*sin(n*theta+c)
y=b*sin(theta)
长短幅圆内旋轮线
卡笛尔坐标
方程：a=5
b=7
c=2.2
theta=360*t*10
x=(a-b)*cos(theta)+c*cos((a/b-1)*theta)
y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)
长短幅圆外旋轮线
卡笛尔坐标
方程：theta=t*360*10
a=5
b=3
c=5
x=(a+b)*cos(theta)-c*cos((a/b+1)*theta)
y=(a+b)*sin(theta)-c*sin((a/b+1)*theta)
三尖瓣线
a=10
x = a*(2*cos(t*360)+cos(2*t*360))
y = a*(2*sin(t*360)-sin(2*t*360))
概率曲线！
方程：
笛卡儿坐标
x = t*10-5
y = exp(0-x^2)
蔓叶线
笛卡儿坐标系
a=10
y=t*100-50
solve
x^3 = y^2*(2*a-x)
for x
tan曲线
笛卡儿坐标系
x = t*8.5 -4.25
y = tan(x*20)
双曲余弦
x = 6*t-3
y = (exp(x)+exp(0-x))/2
双曲正弦
x = 6*t-3
y = (exp(x)-exp(0-x))/2
双曲正切
x = 6*t-3
y = (exp(x)-exp(0-x))/(exp(x)+exp(0-x))
一峰三驻点曲线
x = 3*t-1.5
y=(x^2-1)^3+1
八字曲线
x = 2 * cos ( t *(2*180))
y = 2 * sin ( t *(5*360))
z = 0
封闭球形环绕曲线
rho=2
theta=360*t
phi=t*360*10
梅花曲线
柱坐标
theta = t*360
r=10+(3*sin(theta*2.5))^2
另一个花曲线
theta = t*360
r=10-(3*sin(theta*3))^2
z=4*sin(theta*3)^2
改一下就成为空间感更强的花曲线了theta = t*360
r=10-(3*sin(theta*3))^2
z=(r*sin(theta*3))^2
长命锁曲线
笛卡尔方程：
a=1*t*359.5
b=q2*t*360
c=q3*t*360
rr1=w1
rr2=w2
rr3=w3
x=rr1*cos(a)+rr2*cos(b)+rr3*cos(c)
y=rr1*sin(a)+rr2*sin(b)+rr3*sin(c)
簪形线
球坐标
方程：
rho=200*t
theta=900*t
phi=t*90*10
螺旋上升曲线
r=t^10
theta=t^3*360*6*3+t^3*360*3*3
z=t^3*(t+1)
蘑菇曲线
rho=t^3+t*(t+1)
theta=t*360
phi=t^2*360*20*20
桃形曲线
rho=t^3+t*(t+1)
theta=t*360
phi=t^2*360*10*10
蝶线
球坐标：
rho=4*sin(t*360)+6*cos(t*360^2) theta=t*360
phi=log(1+t*360)*t*360
正弦周弹簧
笛卡尔：
ang1=t*360
ang2=t*360*20
x=ang1*2*pi/360
y=sin(ang1)*5+cos(ang2)
z=sin(ang2)
环形螺旋线
笛卡尔：
x=（50+10*sin(t*360*15))*cos(t*360) y=(50+10*sin(t*360*15))*sin(t*360) z=10*cos(t*360*5)
内接弹簧
笛卡尔：
x=2*cos(t*360*10)+cos(t*180*10)
y=2*sin(t*360*10)+sin(t*180*10)
z=t*6
多变内接式弹簧
笛卡尔：
x=3*cos(t*360*8)-1.5*cos(t*480*8)
y=3*sin(t*360*8)-1.5*sin(t*480*8)
z=t*8
柱面正弦波线
柱坐标：
方程
r=30
theta=t*360
z=5*sin(5*theta-90)
ufo （漩涡线）
球坐标：
rho=t*20^2
theta=t*log(30)*60
phi=t*7200
手把曲线
笛卡尔：
thta0=t*360
thta1=t*360*6
r0=400
r1=40
r=r0+r1*cos(thta1)
x=r*cos(thta0)
y=r1*sin(thta1)
z=0
圆柱齿轮齿廓的渐开线方程：
笛卡尔坐标
afa=60*t
x=10*cos(afa)+pi*10*afa/180*sin(afa)
y=10*sin(afa)-pi*10*afa/180*cos(afa)
z=0
注：afa为压力角，取值范围是0到60，10为基圆半径。
向日葵线
笛卡尔：
theta=t*360
r=30+10*sin(theta*30)
z=0
太阳线
笛卡尔：
r=1.5*cos(50*theta)+1 theta=t*360
z=0
塔形螺旋线
笛卡尔：
r=t*80+50
theta=t*360*10
z=t*80
花瓣线
球坐标：
rho=t*20
theta=t*360*90
phi=t*360*10
阿基米德螺线的变形
柱坐标：
theta=360*2*(t-0.5)
r=10*theta
z=0
双鱼曲线
球坐标系
rho=30+10*sin(t*360*10) theta=t*180*cos(t*360*10) phi=t*360*30
蝴蝶结曲线
迪卡尔坐标
x=200*t*sin(t*3600)
y=250*t*cos(t*3600)
z=300*t*sin(t*1800)
”两相望“曲线
球坐标系
rho=30
theta=t*360*cos(t*360*20) phi=t*360*20
小蜜蜂
笛卡尔坐标系：
x=cos(t*360)+cos(3*t*360)
Y=sin(t*360)+sin(5*t*360)
五环
柱坐标：
theta=t*360*4
r=cos(t*360*5)+1
蜘蛛网
柱坐标：
theta=t*360*5
r=t*sin(t*360*25)*5+8
内五环
笛卡尔
theta=t*360*4
x=2+(10-5)*cos(theta)+6*cos((10/6-1)*theta) y=2+(10-5)*sin(theta)-6*sin((10/6-1)*theta)
Proe 曲线方程大全及pro/e 关系式、函数的相关说明资料 Pro/E 各种曲线方程集合 1.碟形弹簧 圓柱坐标 方程：r = 5 theta = t*3600 z =(sin(3.5*theta-90))+24*t 图1 2.葉形线. 圆柱坐标（cylindrical ） 方程： r=t theta=10+t*(20*360) z=t*3 图3
笛卡儿坐标 方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t 图6 11.心脏线 圓柱坐标 方程：a=10 r=a*(1+cos(theta))
Pro/E 各种曲线方程集合（二） 22.外摆线 迪卡尔坐标 方程：theta=t*720*5 b=8 a=5 x=(a+b)*cos(theta)-b*cos((a/b+1)*theta) y=(a+b)*sin(theta)-b*sin((a/b+1)*theta) z=0 图22 23. Lissajous 曲线 theta=t*360 a=1 b=1 c=100 n=3 x=a*sin(n*theta+c) y=b*sin(theta) 图23 24.长短幅圆内旋轮线 卡笛尔坐标 方程：a=5 b=7 c=2.2 theta=360*t*10 x=(a-b)*cos(theta)+c*cos((a/b-1)*theta) y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)
图24 25.长短幅圆外旋轮线 卡笛尔坐标 方程：theta=t*360*10 a=5 b=3 c=5 x=(a+b)*cos(theta)-c*cos((a/b+1)*theta) y=(a+b)*sin(theta)-c*sin((a/b+1)*theta) 图25 26. 三尖瓣线 a=10 x = a*(2*cos(t*360)+cos(2*t*360)) y = a*(2*sin(t*360)-sin(2*t*360))
工程图配置文件.dtl常用选项及使用详解 工程图配置文件是出工程图所必需了解掌握的知识。我写过一篇关于系统配置文件config.pro的教程，里面提到过配置文件对于使用PROE非常重要。 config.pro的使用，请先看这个帖https://www.doczj.com/doc/551078275.html,/thread-9138-1-1.html 不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。可见工程图配置文件的重要性。工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。所以本帖先将一些常用选项列出，供大家参考。配置文件使用方面的内容放在后面讲解。 本帖为原创，严禁转载！ 请勿综合成PDF或WORD等格式打包下载，谢谢合作！ 本帖不设回复可见，方便大家都可以见到 本帖所讲述的内容目录如下： 一、工程图配置文件常用选项及说明 二、工程图配置文件使用详解 1、创建工程图配置文件*.dtl 2、工程图配置文件选项的查找 3、工程图配置文件的选项设置与修改 4、工程图配置文件的正确调用 一、工程图配置文件常用选项及说明 drawing_units mm（前面为选项，空格后为值，下同） 此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。 drawing_text_height 3.5 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。 text_width_factor 0.7 设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。 但此项设置对于windows系统自带的仿宋体无效。 broken_view_offset 3 设置破断视图两破断线之间的距离 detail_circle_line_stylephantomfont 设置详细视图（局部放大图）的边界线的线型，影响打印的粗细 projection_typefirst_angle 设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）
1、建立新零件； 2、编辑关系式如下： /*PROE画渐开线圆柱齿轮关系式 /*齿数 tooths=38 /*模数 mn=3.5 /*压力角 angle=20 /*螺旋角 helix=11 /*变位系数 xn=0 /*齿高变动系数 teeth_change_modulus=0 /*径向间隙系数 c_modulus=0.25 /*齿宽 teeth_width=27.5 /*齿顶高系数 ha_modulus=1.0 /*齿厚等于齿槽宽的圆的直径,改上面的参数时DSE一定要跟着变DSE=135.2056 AT=ATAN(TAN(ANGLE)/COS(HELIX)) /*端面压力角 D=MN*tooths/COS(HELIX) /*分度圆直径 DB=D*COS(AT) /*基圆直径 HA=MN*(HA_MODULUS+XN-TEETH_CHANGE_MODULUS) /*齿顶高 HF=MN*(HA_MODULUS+C_MODULUS-XN) /*齿根高 DA=D+2*HA /*齿顶圆直径 DF=D-2*HF /*齿根圆直径 /*PF齿根圆角半径系数 IF (DB/2-DF/2>0) & (DB/2-DF/2<=1) PF=sqrt(1) ELSE IF (DB/2-DF/2>1) & (DB/2-DF/2<=2) PF=sqrt(sqrt(2)) ELSE IF (DB/2-DF/2>2) & (DB/2-DF/2<=3) PF=sqrt(sqrt(3)) ELSE IF DB/2-DF/2>3
PF=2 ELSE IF DB <= DF PF=0.38*MN ENDIF ENDIF ENDIF ENDIF ENDIF DX=DA+2 /*柱坐标渐开级方程用 /*关系式结束 3、插入基准曲线（草绘）： FRONT平面作为草绘平面，绘制4个圆，圆的直径分别设定为：da, db, df, dse；完成后如下图： 4、插入基准曲线（从方程）：
p r o e关系式详解
在ProE关系式中我们可以使用系统函数，ProE对数学函数有强大的支持能力，通过这些函数我们可以来进行一些特定的运算得到所期望的值，这里就对一些比较常用的系统函数进行一个概括总结。 1、数学函数 在ProE中，我们可以使用灵活的数学函数，常用的函数列表如下： sin()、cos()、tan()函数： 这三个都是数学上的三角函数，分别使用角度的度数值来求得角度对应的正弦、余弦和正切值，比如： A=sin(30)，A=0.5 B=cos(30)，B=0.866 C=tan(30)，C=0.577 asin()、acos()、atan()函数： 这三个是上面三个三角函数的反函数，通过给定的实数值求得对应的角度值，如： A=asin(0.5)，A=30 B=acos(0.5)，B=60 C=atan(0.5)，C=26.6 log()：求得10为底的对数值，如：
A=log(1)，A=0 A=log(10)，A=1 A=log(5)，A=0.6989 ln()：求得以自然数e为底的对数值，e是自然数，值是2.718...，如：A=ln(1)，A=0 A=ln(5)，A=1.609 exp()：求得以自然数e为底的开方数，如： A=exp(2)，A=e^2=7.387 abs()：求得给定参数的绝对值，如： A=abs(-1.6)，A=1.6 B=abs(3.5)，B＝3.5 max()、min()：求得给定的两个参数之中的最大最小值，如： A=max(3.8,2.5)，A=3.8 B=min(3.8,2.5)，B=2.5 mod()：求第一个参数除以第二个参数得到的余数，如： A=mod(20,6)，A=2 B=mod(20.7,6.1)，B=2.4 sqrt()：开平方，如： A=sqrt(100)，A=10；
工程图属性设置 这些选项控制与其他选项无关的文本： Drawing_text_height 3.5mm 设置绘图中所有文本的缺省文本高度。 Text_width_factor 0.7 设置文本宽度和文本高度间的缺省比值。 这些选项控制视图和它们的注释： def_view_text_hight 3.0 设置视图注释及箭头中视图名称的文本高度。 Projection_type first_angle 设置创建投影视图的方法。 Show_total_unfold_seam no 确定全部展开横截面视图的接缝是否显示。 Tan_edge_display_for_new_views no_disp_tan 确定创建视图时，模型相切边的显示。这些选项控制横截面和它们的箭头： Crossec_arrow_length 7 设置横截面切割平面箭头的长度。 Crossec_arrow_width 0.7 设置横截面切割平面箭头的宽度。 这些选项控制在视图中显示的实体： Thread_standard std_ansi 控制带有轴的螺纹孔显示。 这些选项控制尺寸： Dim_leader_length 7.0mm 当导引箭头在尺寸线外时，设置尺寸导引线的长度。Text_orientation parallel_diam_horiz 控制尺寸文本的方向。 Witness_line_delta 2~3 设置尺寸界线在尺寸导引箭头上的延长量。 这些选项控制方向指引： Draw_arrow_length 3.5mm 设置导引线箭头的长度。 Draw_arrow_style filled 控制所有带箭头的详图项目的箭头样式。 Draw_arrow_witdth 1mm 设置导引线的宽度。 这些选项控制轴： Circle_axis_offset 2.0mm 设置圆十字叉丝轴延伸超出圆边的缺省距离。 这些选项控制尺寸公差： Tol_display yes 控制尺寸公差的显示。 杂项选项： Drawing_units mm 设置所有绘图参数的单位。 Helios_con_lt
1.碟形弹簧 圓柱坐标 方程：r = 5 theta = t*3600 z =(sin(3.5*theta-90))+24*t 此主题相关图片如下：1.jpg 2.葉形线. 笛卡儿坐標标 方程：a=10 x=3*a*t/(1+(t^3)) y=3*a*(t^2)/(1+(t^3)) 此主题相关图片如下：2.jpg 3.螺旋线(Helical curve) 圆柱坐标（cylindrical）
方程：r=t theta=10+t*(20*360) z=t*3 此主题相关图片如下：3.jpg 4.蝴蝶曲线 球坐标 方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8
此主题相关图片如下：4.jpg 5.渐开线 采用笛卡尔坐标系 方程：r=1 ang=360*t s=2*pi*r*t x0=s*cos(ang) y0=s*sin(ang) x=x0+s*sin(ang) y=y0-s*cos(ang) z=0 此主题相关图片如下：5.jpg
6.螺旋线. 笛卡儿坐标 方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t 此主题相关图片如下：6.jpg 7.对数曲线 笛卡尔坐标系 方程：z=0 x = 10*t y = log(10*t+0.0001) 此主题相关图片如下：7.jpg
采用球坐标系 方程：rho=4 theta=t*180 phi=t*360*20 此主题相关图片如下：8.jpg 9.双弧外摆线 卡迪尔坐标 方程：l=2.5 b=2.5 x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360) 此主题相关图片如下：9.jpg 10.星行线 卡迪尔坐标
用PROE，就一定要灵活使用“config.pro”文件来设置属于自己的系统参数，界面，为后续的设计工作添油加速。 config.pro文件可以存放在以下两个地方： (1) Pro/E 安装目录下的text 目录； (2) Pro/E 的工作目录； 以鼠标右键点选Pro/E 的快捷方式图标，－→“属性”－→“快捷方式”栏的“起始 位置”即为工作目录。 当使用者进入Pro/E系统时，系统会先去读取text 目录下的config.pro 档案，然后再去读取Pro/E 工作目录下的config.pro 档案：这些档案内若有重复设定 的参数选项，则系统会以最后读取的数据为主（亦即以工作目录下的
config.pro 档案为主）。 因此系统管理者可以先将大环境需要所规画出来的config.pro 放于Pro/E 安装目录下的text 目录底下，而使用者再将自己规画的config.pro 放于Pro/E 的内定工作目录下。另外于text 目录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使用者使用此项设定数据，后来读取的config.pro 若有重复之参数也无法改写。 启动 Pro/E 时，系统会自动加载环境设定档config.pro,若我们设定config.pro 时用到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。 以下为常用的 config.pro 参数： =================================================================== =========
proe关系式大全 用了还是没用上的，大家都来看看啊，呵呵，希望对你会有所帮助 cos () 余弦 tan () 正切 sin () 正弦 sqrt () 平方根 asin () 反正弦acos () 反余弦 atan () 反正切 sinh () 双曲线正弦 cosh () 双曲线余弦 tanh () 双曲线正切 注释：所有三角函数都使用单位度。 log() 以10为底的对数 ln() 自然对数 exp() e的幂 abs() 绝对值 ceil() 不小于其值的最小整数 floor() 不超过其值的最大整数 可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数位数。带有圆整参数的这些函数的语法是： ceil(parameter_name或number, number_of_dec_places) floor (parameter_name 或 number, number_of_dec_places) 其中number_of_dec_places是可选值： 1、可以被表示为一个数或一个使用者自定义参数。如果该参数值是一个实数，则被截尾成为一个整数。 2、它的最大值是8。如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。 3、如果不指定它，则功能同前期版本一样。 使用不指定小数部分位数的ceil和floor函数，其举例如下： ceil (10.2) 值为11 floor (10.2) 值为 11 使用指定小数部分位数的ceil和floor函数，其举例如下： ceil (10.255, 2) 等于10.26 ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同 ] floor (10.255, 1) 等于10.2 floor (10.255, 2) 等于10.26 曲线表计算 曲线表计算使使用者能用曲线表特征，通过关系来驱动尺寸。尺寸可以是草绘器、零件或组件尺寸。格式如下： evalgraph("graph_name", x) ，其中graph_name是曲线表的名称，x是沿曲线表x-轴的值，返回y值。 对于混合特征，可以指定轨线参数trajpar作为该函数的第二个自变量。 注释：曲线表特征通常是用于计算x-轴上所定义范围内x值对应的y值。当超出范围时，y值是通过外推的方法来计算的。对于小于初始值的x值，系统通过从初始点延长切线的方法计算
最全proe（creo）方程式曲线和表达式 作者：登科 螺旋曲线 建立环境：Pro/E软件、笛卡尔坐标系 半径是10，螺距是2，总长是20的螺旋线 x=10*cos(t*10*360) y=10*sin(t*10*360) z=20*t 名称：正弦曲线 建立环境：Pro/E软件、笛卡尔坐标系 x=50*t y=10*sin(t*360) z=0
名称：螺旋线(Helical curve) 建立环境：PRO/E；圆柱坐标（cylindrical）r=t theta=10+t*(20*360) z=t*3 蝴蝶曲线 球坐标PRO/E 方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8
Rhodonea 曲线 采用笛卡尔坐标系 theta=t*360*4 x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta) ********************************* 圆内螺旋线 采用柱座标系 theta=t*360 r=10+10*sin(6*theta) z=2*sin(6*theta) 渐开线的方程 r=1 ang=360*t s=2*pi*r*t x0=s*cos(ang) y0=s*sin(ang) x=x0+s*sin(ang) y=y0-s*cos(ang) z=0
对数曲线 z=0 x = 10*t y = log(10*t+0.0001) 球面螺旋线（采用球坐标系）rho=4 theta=t*180 phi=t*360*20
Pro/E 工程图比例设置 工程图及视图的比例（About Drawing and View Scales ） 我们可以对工程图采用两种比例形式：整体比例（在添加视图时选择No Scale选项）和视图比例（在添加视图时选择Scale选项）。 对整体比例而言，系统使用工程图左下角的比例参数。对于这个比例，我们可以使用modify-value命令，选择左下角的值即可更改。在配置文件中，我们可以修改“default_draw_scale,”选项，来确定默认的工程图比例 对于视图比例而言，系统针对某一个视图单独确定该视图的比例。在添加视图时，需要给定比例值，在视图的某位置上，标明比例值。当修改工程图比例（整体比例）时，该视图的比例不变。当修改工程图图纸的大小时（如A4-A3）时，整理比例会根据图纸的改变而改变，以适应图纸。然而，视图比例却不因图纸的改变而改变。 我们可以通过约束来驱动视图比例，但不能使用约束来驱动整体比例。我们可以为视图比例确定一个使用关系表达式，系统会计算该表达式，同时保存在图纸的信息中。这种功能允许我们使用模型中的任何尺寸，当模型中的与视图比例相关的尺寸改变时，视图的比例会随之改变。注意，当具有视图比例的视图，其比例改变时，和它相关的视图也同时发生变化。 改变视图比例的关系表达式To Modify the Relational Expression for the View Scale 选择：DETAIL > Modify > Value 使用右键选择需要修改的视图比例的值或关系表达式（relational expression），并按回车键； 注意，当改变关系表达式时，只能改动右边的表达式 系统会计算左边的值作为视图比例。 比例的格式 比例的格式有几种，如小数形式，分数形式，比例形式。我们大都使用比例形式，这种设置可以在*.dtl设置文件中中进行设置。 “view_scale_format”设为：ratio_colon 注意的设置“view_scale_denominator”的设置，应为"1" 不然可不不行哦！！
PROE关系 （1）关于关系 关系（也被称为参数关系）是书写在符号尺寸和参数之间的用户定义的等式。关系捕获特征、零件或组件元件内的设计关系，从而允许用户来控制对模型修改的效果。 关系是捕获设计知识和意图的一种方式。和参数一样，关系被用于驱动模型。如果更改关系，则模型也会随之改变。 可以使用关系来： ·控制模型的修改效果。 ·定义零件和组件中的尺寸值。 ·作为设计条件的约束（例如，指定孔相对于零件边的位置）。 ·在设计过程中描述某个模型或组件的不同零件之间的条件关系。 关系可以是简单值（例如 d1=4）或复杂的条件分支语句。 （2）关系类型 有两种类型的关系： ·等式 (Equality) - 使方程左边的参数等于右边的表达式。这类关系用于给尺寸和参数赋值。例如： 简单的赋值：d1 = 4.75 复杂的赋值：d5 = d2*(SQRT(d7/3.0+d4)) ·比较 (Comparison) - 比较方程左边的表达式和右边的表达式。这种关系通常用于作为一个约束或用于逻辑分支的条件语句中。例如： 作为约束：(d1 + d2) > (d3 + 2.5) 在条件语句中：IF (d1 + 2.5) >= d7 （3）添加关系 可以把关系添加到： ·特征的截面（在“草绘器”模式下）。 ·特征（在“零件”或“组件”模式下）。 ·零件（在“零件”或“组件”模式下）。 ·组件（在“组件”模式下）。 第一次选择“工具”(Tools)>“关系”(Relations) 时，假定要查看或更改当前模型（例如，“零件”模式下的零件）中的关系。 要使用关系，同时打开零件或组件，可单击“工具”(Tools)>“关系”(Relations)。“关系”(Relations) 对话框打开。 在“查找”(Look In) 下，选取下列对象类型之一： ·零件 (Part) - 使用零件中的关系（在“零件”和“组件”模式下均可）。·组件 (Assembly) - 使用组件中的关系。
PROE---config.pro---常用参数+设置方法(2009-01-14 12:11:20) 标签：proe参数设置config分类：结构设计方法 用PROE，就一定要灵活使用“config.pro”文件来设置属于自己的系统参数，界面，为后续的设计工作添油加速。 config.pro文件可以存放在以下两个地方： (1) Pro/E 安装目录下的text 目录； (2) Pro/E 的工作目录； 以鼠标右键点选Pro/E 的快捷方式图标，－→“属性”－→“快捷方式”栏的“起始位置”即为工作目录。 当使用者进入Pro/E系统时，系统会先去读取text 目录下的config.pro 档案，然后再去读取Pro/E 工作目录下的config.pro 些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主（亦即以工作目录下的config.pro 档案为主）。 因此系统管理者可以先将大环境需要所规画出来的config.pro 放于Pro/E 安装目录下的text 目录底下，而使用者再将自己config.pro 放于Pro/E 的内定工作目录下。另外于text 目录底下，系统管理者还可将config.pro 更名为config.sup，如此则的使用者使用此项设定数据，后来读取的config.pro 若有重复之参数也无法改写。 启动 Pro/E 时，系统会自动加载环境设定档config.pro,若我们设定config.pro时用到某些较特殊的环境参数，例如： visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。
以下为常用的 config.pro 参数： ============================================================================ ============================================================================ ◆清除旧版文件命令：purge在系统窗口下输入 ◆如何设置图纸视角【第一，第三视角】 设置方法： 在工程图模式下，执行‘文件’---‘属性’----‘绘图选项’，在下列选项中选择projection_type，修改默认的‘third_ang ‘first_angle’，然后确定。 一：在绘图选项中设置好之后，按保存，取文件名为draw.dtl，将其保存在WF安装目录下的text子目录下； 二：配置config.pro,设置参数drawing_setup_file为第一步中保存的文件，注意要用全路径，然后保存config.p 三：确认config.pro在你的proe启动目录或WF安装目录下TEXT子目录中。 ◆打开文件时是否显示旋转中心 spin_center_display yes ◆输出为DWG或DXF时不管工程图中的比例，自动缩放为1:1 dxf_out_scale_views ------yes ◆设置注释不显示 model_note_display------- no ◆打开文件时是否显示：基准点，基准轴，坐标系，基准面 display_points no display_axes no display_coord_sys no display_planes no

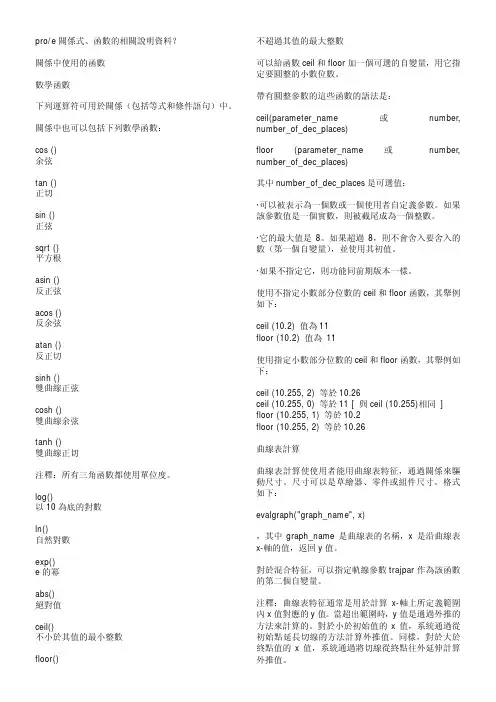

pro/e關係式、函數的相關說明資料？ 關係中使用的函數 數學函數 下列運算符可用於關係（包括等式和條件語句）中。 關係中也可以包括下列數學函數<（https://www.doczj.com/doc/551078275.html,)> cos () 余弦 tan () 正切 sin () 正弦 sqrt () 平方根 asin () 反正弦 acos () 反余弦 atan () 反正切 sinh () 雙曲線正弦 cosh () 雙曲線余弦 tanh () 雙曲線正切 注釋<（https://www.doczj.com/doc/551078275.html,)>所有三角函數都使用單位度。 log() 以10為底的對數 ln() 自然對數 exp() e的冪 abs() 絕對值 ceil() 不小於其值的最小整數floor() 不超過其值的最大整數 可以給函數ceil和floor加一個可選的自變量，用它指定要圓整的小數位數。 帶有圓整參數的這些函數的語法是<（https://www.doczj.com/doc/551078275.html,)> ceil(parameter_name或number, number_of_dec_places) floor (parameter_name 或number, number_of_dec_places) 其中number_of_dec_places是可選值<（https://www.doczj.com/doc/551078275.html,)> ·可以被表示為一個數或一個使用者自定義參數。如果該參數值是一個實數，則被截尾成為一個整數。 ·它的最大值是8。如果超過8，則不會舍入要舍入的數（第一個自變量），並使用其初值。 ·如果不指定它，則功能同前期版本一樣。 使用不指定小數部分位數的ceil和floor函數，其舉例如下<（https://www.doczj.com/doc/551078275.html,)> ceil (10.2) 值為11 floor (10.2) 值為11 使用指定小數部分位數的ceil和floor函數，其舉例如下<（https://www.doczj.com/doc/551078275.html,)> ceil (10.255, 2) 等於10.26 ceil (10.255, 0) 等於11 [ 與ceil (10.255)相同] floor (10.255, 1) 等於10.2 floor (10.255, 2) 等於10.26 曲線表計算 曲線表計算使使用者能用曲線表特征，通過關係來驅動尺寸。尺寸可以是草繪器、零件或組件尺寸。格式如下<（https://www.doczj.com/doc/551078275.html,)> evalgraph("graph_name", x) ，其中graph_name是曲線表的名稱，x是沿曲線表x-軸的值，返回y值。 對於混合特征，可以指定軌線參數trajpar作為該函數的第二個自變量。 注釋<（https://www.doczj.com/doc/551078275.html,)>曲線表特征通常是用於計算x-軸上所定義範圍內x值對應的y值。
