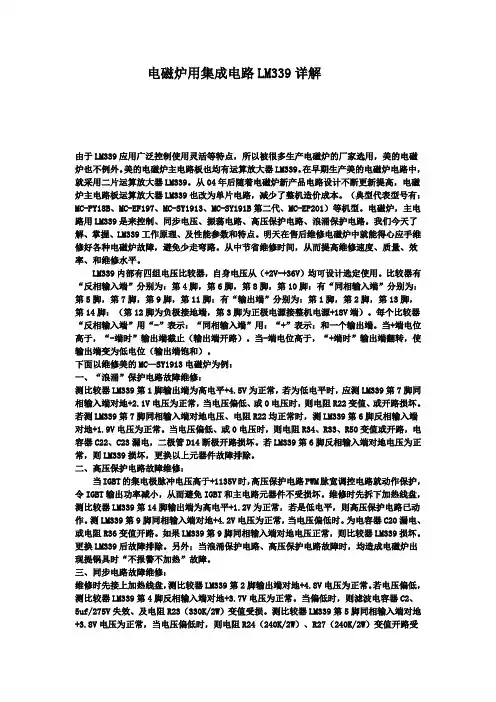

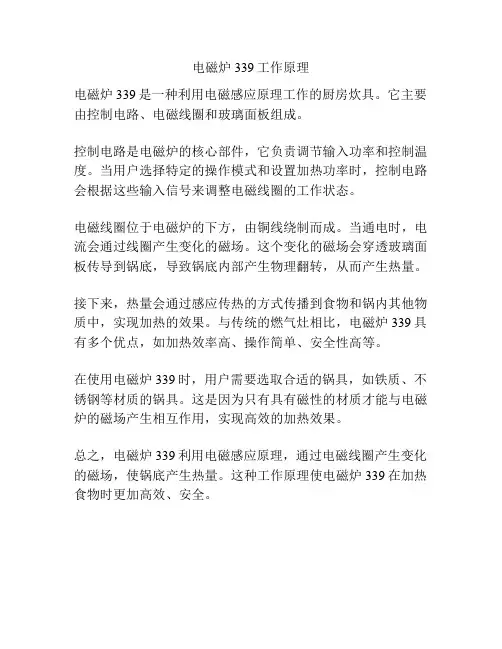

电磁炉LM339比较器工作原理
整理日期:2013.6.25. 21:28:12 资料整理者 zhuwenwenwen 李英丽:

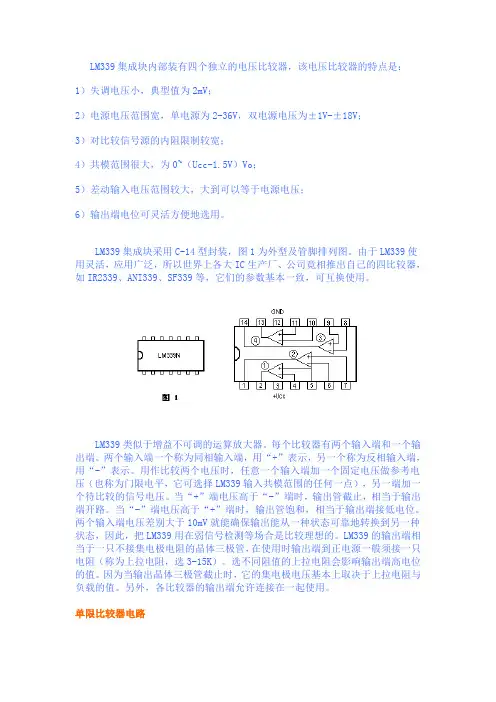

LM339比较器引脚图
LM339内部有四组电压比较器，自身电压从（+2V-+36V）均可设计选定使用。比较器有:
“反相输入端”分别为：第4脚，第6脚，第 8脚，第 10脚：有
“同相输入端”分别为：第5脚，第7脚，第 9脚，第 11脚：有“ 输出端”分别为：第2脚，第1脚，第14脚，第13脚：（第12脚为负极接地端，第3脚为正极电源接整机电源+18V端）。每个比较器“反相输入端”用“-”表示：“同相输入端”用：“+”表示：和一个输出端。当+端电位高于，“-端时”输出端截止（输出端开路）。当-端电位高于，“+端时”输出端翻转，使输出端变为低电位（输出端饱和）。
下面以维修美的MC—SY1913电磁炉为例：
一、“浪涌”保护电路故障维修：
测比较器LM339第1脚输出端为高电平+4.5V为正常，若为低电平时，应测LM339第7脚同相输入端对地+2.1V电压为正常，当电压偏低、或0电压时，则电
阻R22变值、或开路损坏。若测LM339第7脚同相输入端对地电压、电阻R22均正常时，测LM339第6脚反相输入端对地+1.9V电压为正常。当电压偏低、或0电压时，则电阻R34、R33、R50变值或开路，电容器C22、C23漏电，二极管D14断极开路损坏。若LM339第6脚反相输入端对地电压为正常，则LM339损坏，更换以上元器件故障排除。
二、高压保护电路故障维修：
当IGBT的集电极脉冲电压高于+1135V时，高压保护电路PWM脉宽调控电路就动作保护，令IGBT输出功率减小，从而避免IGBT和主电路元器件不受损坏。维修时先拆下加热线盘，测比较器LM339第14脚输出端为高电平+1.2V为正常，若是低电平，则高压保护电路已动作。测LM339第9脚同相输入端对地+4.2V电压为正常，当电压偏低时。为电容器C20漏电、或电阻R36变值开路。如果LM339第9脚同相输入端对地电压正常，则比较器LM339损坏。更换LM339后故障排除。另外；当浪涌保护电路、高压保护电路故障时，均造成电磁炉出现提锅具时“不报警不加热”故障。
三、同步电路故障维修：
维修时先接上加热线盘，测比较器LM339第2脚输出端对地+4.8V电压为正常。若电压偏低，测比较器LM339第4脚反相输入端对地+3.7V电压为正常。当偏低时，则滤波电容器C2、5uf/275V失效、及电阻R23（330K/2W）变值受损。测比较器LM339第5脚同相输入端对地+3.8V电压为正常，当电压偏低时，则电阻R24（240K/2W）、R27（240K/2W）变值开路受损、电容器C19漏电、稳压二极管Z3击穿、及CPU芯片第9脚PAN-IRO输出电压失地损坏。均导致LM339第2脚输出端对地电压偏低，更换损坏元器件故障排除。
四、驱动放大电路故障维修：
测驱动放大部分三极管Q9集电极对地+18V电压为正常，测比较器LM339第10脚反相输入端对地+4.6V电压为正常。当电压偏低时，则电阻R31变值。测比较
器LM339第11脚同相输入端对地+0.4V电压为正常，当电压偏低时，则电容器C15漏电。测比较器LM339第13脚输出端对地+0.02V电压为正常，当电压偏低时，则电容器C101漏电、或三极管Q8、基极B与发射极E击穿受损，更换损坏元器件后故障排除。
另外：当二极管D17、D19、三极管Q8参数失效，电容器C25漏电、同步电压比较电路、驱动放大电路受损时，均造成电磁炉出现“报警不加热”故障。该方法适用于：美的电磁炉主电路板采用单片LM339电路时维修参考，用500型“三用表”测试为准。

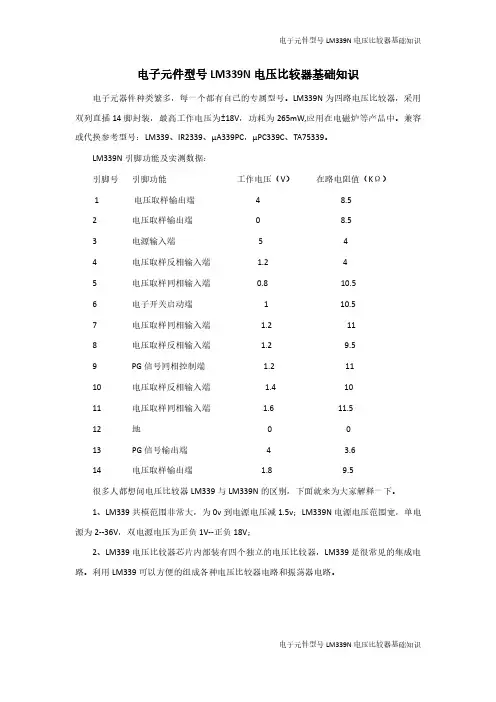

附图：LM339引脚电压值
