汽轮机的调节与保护
汽轮机的调节与保护
1．汽轮机油系统的作用是什么？
汽轮机油系统的作用如下：
⑴ 向机组各轴承供油，以便润滑和冷却轴承。
⑵ 供给调节系统和保护装置稳定充足的压力油，使它们正常工作。
⑶ 供应各传动机构润滑用油。
根据汽轮机油系统的作用，一般将油系统分为润滑油系统和调节（保护）油系统两个部分。
2．为什么要将抗燃油作为汽轮发电机组油系统的介质？它有什么特点？
随着机组功率和蒸汽参数的不断提高，调节系统的调节汽门提升力越来越大，提高油动机的油压是解决调节汽门提升力增大的一个途径。但油压的提高、容易造成油的泄漏，普通汽轮机油的燃点低，容易造成火灾。抗燃油的自燃点较高，即使它落在炽热高温蒸汽管道表面也不会燃烧起来，抗燃油还具有火焰不能维持及传播的可能性。从而大大减小了火灾对电厂威胁。
抗燃油的最大特点是它的抗燃性，但也有它的缺点，如有一定的毒性，价格昂贵，粘温特性差（即温度对粘性的影响大）。所以一般将调节系统与润滑系统分成两个独立的系统。调节系统用高压抗燃油，润滑系统用普通汽轮机油。
3．主油箱的容量是根据什么决定的？什么是汽轮机油的循环倍率？
汽轮机主油箱的贮油量决定于油系统的大小，应满足润滑及调节系统的用油量。机组越大，调节、润滑系统用油量越多。油箱的容量也越大。
汽轮机油的循环倍率等于每小时主油泵的出油量与油箱总油量之比，一般应小于12。如循环倍率过大，汽轮机油在油箱内停留时间少，空气、水分来不及分离，致使油质迅速恶化，缩短油的使用寿命。
4．汽轮机的润滑油压是根据什么来确定
汽轮机润滑油压根据转子的重量、转速、轴瓦的构造及润滑油的粘度等，在设计时计算出来，以保证轴颈与轴瓦之间能形成良好的油膜，并有足够的油量来冷却，因此汽轮机润滑油压一般取0.12～0.15MPa。
润滑油压过高可能造成油挡漏油，轴承振动。油压过低使油膜建立不良，甚至发生断油损坏轴瓦。
5．汽轮机油箱为什么要装排油烟风机？
油箱装设排油烟风机的作用是排除油箱中的气体和水蒸气。这样一方面使水蒸气不在油箱中凝结；另一方面使油箱中压力不高于大气压力，使轴承回油顺利地流入油箱。
反之，如果油箱密闭，那么大量气体和水蒸气积在油箱中产生正压，会影响轴承的回油，同时易使油箱油中积水。
排油烟风机还有排除有害气体使油质不易劣化的作用。
6.油箱底部为什么要安装放水管？
汽轮机运行中，由于轴封漏汽大、水冷发电机转子进水法兰漏水过多等原因，使汽轮机油中带水。这些带有水分的油回到油箱后，因为水的比重大，水与油分离后沉积在油箱底部。及时排除这些水可避免已经分离出来的水再与油混合使油质劣化。所以油箱底部都装有放水管。
7．汽轮机油油质劣化有什么危害？
汽轮机油质量的好坏与汽轮机能否正常运行关系密切。油质变坏使润滑油的性能和油膜力发生变化，造成各润滑部分不能很好润滑，结果使轴瓦乌金熔化损坏；还会使调节系统部件被腐蚀、生锈卡涩，导致调节系统和保护装置动作失灵的严重后果。所以必须重视对汽轮机油质量的监督。
8．什么是汽轮机油的粘度？粘度指标是多少？
粘度是判断汽轮机油稠和稀的标准。粘度大，油就稠，不容易流动；粘度小，油就稀、薄容易流动。粘度以恩氏度作为测定单位，常用的汽轮机油粘度为恩氏度2.9～4.3。粘度对于
轴承润滑性能影响很大，粘度过大轴承容易发热，过小会使油膜破坏。油质恶化时，油的粘度会增大。
9．为什么汽轮机轴承盖上必须装设通气孔、通气管？
一般轴承内呈负压状态，通常这是因为从轴承流出的油有抽吸作用所造成的。由于轴承内形成负压，促使轴承内吸入蒸汽并凝结水珠。为避免轴承内产生负压，在轴承盖上设有通气孔或通气管与大气连通。另一方面，在轴承盖上设有通气管也可起着排除轴承中汽轮机油由于受热产生的烟气的作用，不使轴承箱内压力高于大气压。运行中应注意通气孔保持通畅防止堵塞。
10．汽轮机调节系统的任务是什么？
汽轮机调节系统的基本任务是：在外界负荷变化时，及时地调节汽轮机的功率以满足用户用电量变化的需要，同时保证汽轮机发电机组的工作转速在正常允许范围之内。
11．调节系统一般应满足哪些要求？
调节系统应满足如下要求：
⑴当主汽门全开时，能维持空负荷运行。
⑵ 由满负荷突降到零负荷时，能使汽轮机转速保持在危急保安器（ETS保护）动作转速以下。
⑶ 当增、减负荷进，调节系统应动作平稳，无晃动现象。
⑷ 当危急保安器（ETS保护）动作后，应保证高、中压主汽门、调节汽门迅速关闭。
⑸ 调节系统速度变动率应满足要求（一般在4%～6%），迟缓率越小越好，一般应在0.5%
以下。
12．汽轮机调节系统一般由哪几个机构组成？
汽轮机的调节系统根据其动作过程，一般由转速感受机构、传动放大机构、执行机构、反馈装置等组成。
13．汽轮机调节系统各组成机构的作用分别是什么？
转速感受机构：感受汽轮机转速变化，并将其变换成位移变化或油压变化的信号送至传动放大机构。按其原理分为机械式、液压式、电子式三大类。
传动放大机构：放大转速感受机构的输出信号，并将其传递给执行机构。
执行机构：通常由调节汽门和传动机构两部分组成。根据传动放大机构的输出信号，改变汽轮机的进汽量。
反馈装置：为保持调节的稳定，调节系统必须设有反馈装置，使某一机构的输出信号对输入信号进行反向调节，这样才能使调节过程稳定。反馈一般有动态反馈和静态反馈两种。
14．什么调节系统的静态特性和动态特性？
调节系统的工作特性有两种：即动态特性和静态特性。在稳定工况下，汽轮机的功率和转速之间的关系即为调节系统的静态特性。从一个稳定工况过渡到另一个稳定工况的过渡过程的特性叫做调节系统的动态特性，是指在过渡过程中机组的功率、转速、调节汽门的开度等参数随时间的变化规律。
15．什么是调节系统的静态特性曲线？对静态特性曲线有何要求？
调节系统的静态特性曲线即在稳定状态下其负荷与转速之间的关系曲线。
调节系统静态特性曲线应该是一条平滑下降的曲线，中间不应有水平部分，曲线两端应较陡。如果中间有水平部分，运行时会引起负荷的自发摆动或不稳定现象。曲线左端较陡，主要是使汽轮机容易稳定在一定的转速下进行发电机的并列和解列，同时在并网后的低负荷下还可减少外界负荷波动对机组的影响。右端较陡是为使机组稳定经济负荷，当电网频率下降时，使汽轮机带上的负荷较小，防止汽轮机发生过负荷现象。
16．什么叫调节系统的速度变动率？对速度变动率有何要求？
从调节系统静态特性曲线可以看到，单机运行从空负荷到额定负荷，汽轮机的转速由n2降低到n1，该转速变化值与额定转速n0之比称之为速度变动率，以δ表示。
即δ＝(n2－n1)／n0×100%
δ较小的调节系统具有负荷变化灵活的优点。适用于担负调频负荷的机组；δ较大的调节系统负荷稳定性也，适用于担负基本负荷的机组；δ太大，则甩负荷时机组容易超速；δ太小的调节系统可以出现晃动，故一般取4%～6%。
速度变动率与静态特性曲线越陡，则速度变动率越大，反之则越小。
17．什么是调节系统的迟缓率？
调节系统在动作过程中，必须克服各活动部件内的摩擦阻力，同时由于部件的间隙，重叠度等影响，使静态特性在升速和降速时并不相同，变成两条几乎平行的曲线。换句话说，必须使转速多变化一定数值，将阻力、间隙克服后，调节汽门反方向动作才刚刚开始。同一负荷下可能的最大转速变动Δn和额定转速n0之比叫做迟缓率。通常用字母ε表示
即ε＝Δn／n0×100%
18．调节系统迟缓率过大，对汽轮机运行有什么影响？
调节系统迟缓率过大造成对汽轮机运行的影响有：
⑴ 在汽轮机空负荷时，由于调节系统迟缓率过大，将引起汽轮机的转速不稳定，从而使并列困难。
⑵ 汽轮机并网后，由于迟缓率过大，将会引起负荷的摆动。
⑶ 当机组负荷骤然甩至零时，因迟缓率过大，使调节汽门不能立即关闭，造成转速突升，
致使危急保安器（ETS保护）动作。如危急保安器有故障不动作，那就会造成超速飞车的恶**故。
19．为什么调节系统要做动态、静态特性试验？
调节系统静态特性试验的目的是测定调节系统的静态特性曲线、速度变动率、迟缓率，全面了解调节系统的工作性能是否正确、可靠、灵活；分析调节系统产生缺陷的原因，以正确地消除缺陷。
调节系统动态特性试验的目的是测取甩负荷时转速飞升曲线，以便准确地评价过渡过程的品质，改善调节系统的动态调节品质。
20．何谓调节系统的动态特性试验？
调节系统的动态特性是指从一个稳定工况过渡到另一个稳定工况的过渡过程的特性，即过程中汽轮机组的功率、转速、调节汽门开度等参数随时间的变化规律。汽轮机满负荷运行时，突然甩去全负荷是最大的工况变化，这时汽轮机的功率、转速、调节汽门开度变化最大。只要这一工况变动时，调节系统的动态性能指标满足要求，其他工况变动也就能满足要求，所以动态特性试验是以汽轮机甩全负荷为试验工况。即甩全负荷试验就是动态特性试验。
21．电磁超速保护装置的结构是怎样的？
电磁超速保护装置结构有两种形式。
一种是上半部为电磁铁，下半部为套筒和滑阀，在正常运行中滑阀将放大器来的二次油堵住，当电磁铁动作时滑阀芯杆上移，将二次油从回油孔排掉。
另一种是电磁加速器控制阀（简称电磁阀）。上部为电磁铁，下部为控制活塞，正常运行时活塞将校正器和放大器来油与高、中压油动机油路接通。当电磁铁动作时，活塞将校正器和放大器的来油口关闭，而将高、中压油动机的油路与排油接通，使高、中压调节汽门同时关闭。当电磁阀线圈电源中断后，靠弹力和重力使活塞下落，校正油压和二次油压重又恢复，使高、中压调节汽门恢复到较低位置的开度。
22．电液调节系统的基本工作原理是怎样的？
电液调节装置是一个以转速讯号作为反馈的调节系统。转速讯号来自安装在汽轮机轴端的磁阻发送器（或测速发电机）。将被测轴的转速转换成相应的频率电讯号，线性地转换成电压输出，通过运算放大器与转速给定值综合比较，并将其差值放大。这一代表转速偏差的电量又在下一级运算放大器中与同步器给出的电压偏量综合，然后作为电调的总输出。经过电液转换器将这一输出电量线性地转换成油压量。最后由控制执行机构――高、中压油动机来改变高、中压调节汽门开度，对汽轮机转速进行自动调节。
23．汽轮机为什么必须有保护装置？
为了保证汽轮机设备的安全，防止设备损坏事故的发生，除了要求调节系统动作可靠以外，还应该具有必要的保护装置，以便汽轮机遇到调节系统失灵或其他事故时，能及时动作，迅速停机，避免造成设备损坏等事故。
保护装置本身应特别可靠，并且汽轮机容量越大，造成事故的危
汽轮机油系统的防护措施 1.油系统应尽量避免使用法兰连接，禁止使用铸铁阀门。 2.油系统法兰禁止使用塑料垫、橡皮垫(含耐油橡皮垫)和石棉纸垫。 2.1汽轮机的润滑油和液压调节的高低压油管道大部分布置在高温管道、热体附近，一旦油管道发生泄漏，压力油喷到高温管道、热体上即会引起着火，并且火势发展很快。因此，防止汽轮机油系统着火的重点在于防止油管道泄漏，其主要措施为：一是尽量减少使用法兰、锁母接头连接，推荐采用焊接连接，以减少火灾隐患。为了便于安装和检修，汽轮机油系统管路一般采用法兰、锁母接头连接，这种连接方式非常容易造成油的泄漏，漏出的油喷溅或渗透到热力管道或其他热体上，将会引起油系统火灾事故。二是油系统法兰禁止使用塑料垫、橡皮垫(含耐油橡皮垫)和石棉纸垫，以防止老化滋垫，或附近着火时塑料垫、橡皮垫迅速熔化失效，大量漏油。油系统法兰的垫料，要求采用厚度小于1．5mm的隔电纸、青壳纸或其他耐油、耐热垫料，以减少结合面缝隙。锁母接头须具有防松装置，采用软金属垫圈，如紫铜垫等。三是对小直径压力油管、表管要采取防震、防磨措施，加大薄弱部位(与箱体连接部位)的强度(如局部改用厚壁管)，以防止振动疲劳或磨损断裂引起高压油喷出着火。四是油系统管道截门、接头和
法兰等附件承压等级应按耐压试验压力选用，油系统禁止使用铸铁阀门，以防止阀门爆裂漏油着火。此外，对油管道材质和焊接质量也应定期检验、监督，以防止使用年久产生缺陷，在运行中断裂漏油。 3.油管道法兰、阀门及可能漏油部位附近不准有明火，必须明火作业时要采取有效措施，附近的热力管道或其他热体的保温应紧固完整，并包好铁皮。 在油系统管道、法兰、阀门和可能漏油部位的附近，必须进行明火作业时，一定要严格执行动火工作票制度，并做好有效的防火措施，准备充足的灭火设备后方可开工，以防止泄漏的油遇明火着火，或漏出的油蒸发的蒸汽与空气混合后遇明火发生燃烧、爆炸。 4.禁止在油管道上进行焊接工作拆下的油管上进行焊接时，必须事先将管子冲洗干净。 5.油管道法兰、阀门及轴承、调速系统等应保持严密不漏油，如有漏油应及时消除，严禁漏油渗透至下部蒸汽管、阀保温层。 6.油管道法兰、阀门的周围及下方，如敷设有热力管道或其他热体，则这些热体保温必须齐全，保温外面应包铁皮。
汽轮机在运行中的维护 常识 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
汽轮机在运行中的维护常识汽轮机正常运行中的维护，是保护汽轮机的安全与经济运行的重要环节之一。汽轮机的维护是汽轮机运行人员的职责，勤于检查分析情况，防止事故发生，并尽可能提高运行的经济性。 一、汽轮机运行人员基本工作 配备必要的操作、维护人员后必须进行专门训练，务必使他们熟悉机组的结构、运转特性和操作要领。运行人员的基本工作有以下几个方面： 1、通过监盘，定时抄表(一般每小时抄录一次或按特殊规定时间抄录)，对各种表计的指示进行观察，对比、分析，并做必要的调整，保持各项数值在允许变化范围内。 2、定时巡回检查各设备、系统的严密性，各转动设备(泵、风机)的电流，出口压力，轴承温度，润滑油量、油质及汽轮机振动状况，各种信号显示、自动调节装置的工作，调节系统动作是否平稳和灵活，各设备系统就地表计指示是否正常。保持所管辖区域的环境清洁，设备系统清洁完整。
3、按运行规程的规定或临时措施，做好保护装置和辅助设备的定期试验和切换工作，保证它们安全，可靠地处于备用状态。 4、除了每小时认真清晰地抄录运行记录表外，还必须填写好运行交接班日志，全面详细地记录8h值班中出现的问题。 二、汽轮机运行监视 在汽轮机运行中，操作人员应对汽轮机本体、凝汽系统和油系统进行全面的监视。主要监视的项目有：新汽压力和温度、真空(或排汽压力)、段压力、机组振动、转子轴向位移、汽缸热膨胀、机组的异声、凝汽器的蒸汽负荷、循环水的进口温度及水量、真空系统的密闭程度、油压、油温、油箱油位、油质和油冷却器进出口水温等。特别是对各项的变化趋势进行检查和记录，这对防止事故发生、查明事故原因和研究处理措施都是很必要的。 1、监视段压力检查 在汽轮机中，汽轮机第一级后压力与通过汽轮机蒸汽流量近似成正比，如因结垢使流通面积小于设计值，欲维持相同的蒸汽流量或功率，
机组主保护 一、汽机主保护 1.自动跳机保护 （1）汽轮机超速跳闸停机：3300rpm/min(电子ETS）遮断汽轮机、3330~3360rpm机械超速飞环一只，当汽轮机转速为额定转速的111%~112%。（3330~3360rpm)时动作，遮断汽轮机。（另外汽轮机有手动遮断手柄一只，位于前轴承箱，供人为遮断汽轮机。） （2)凝汽器真空低于76KPA:极限真空、最佳真空和真空恶化排气压力越低——真空越高——理想比焓降越大——发出的电能越多。（对于一台已定的汽轮机，蒸汽在末级的膨胀有一定的限度，若超过此限度继续降低排气压力，蒸汽膨胀只能在末级动叶以外进行，即蒸汽在汽轮机末级动叶斜切部分已达到膨胀极限，汽轮机功率不会再因提高真空而增加，这时达到的真空称为极限真空。）真空下降的危害：（1）由于真空降 低使轴相位移过大，造成推力轴承过负荷而磨损； （2）由于真空降低使叶片因蒸汽流量增大使轴向推力增大，而造成叶片过负荷； （3）真空降低使排汽缸温度升高，汽缸中心线变化易引起机组振动增大； （4）为了不使低压缸安全门动作，确保设备安全故真空降到一定数值时应紧急停机。（5）真空恶化还会导致空气分压力增大，使凝结水含氧量增加。（（3））高压缸排气口内壁温度大于等于460度。(一给你几个可 能造成你高排温度高的原因：1 高压缸内部通流部分级内叶片可能结垢或变形损坏造成做功能力下降；2 高压旁路可能有泄漏现象；3 平衡活塞汽封间隙过大，造成其漏汽至汽缸夹层的冷却蒸汽量过大（一部分与高排蒸汽汇合）；4 如果高排压力与高排温度同时升高，还
要考虑中压主汽门或调门有否门芯脱落或卡煞节流的可能；5 静叶环（隔板）或动叶顶间隙漏汽量过大；6 机组真空过低，造成蒸汽量增大；7 高调门阀门控制方式，一般单阀比顺序阀高排温度要高。 二高排温度高的危害主要是使高压缸效率下降，易过热损害高压缸末级叶片，同时冷再管道材质耐温是有规定的，这样就容易造成冷再管道以及再热器超温等高温损伤。）（（4））润滑油压低于0.07MPA(汽轮机为高速旋转设备，运行保持轴承进油维持一定的润滑油压力显得尤为重要，为了防止汽轮机轴承因缺油而烧瓦，对汽轮机造成危害。）（（5））EH油压低于7.8MPA
发变组继电保护原理及动作过程 一、发变组继电保护配置的基本要求：发变组继电保护继电保护配置过程中必须满足四性（即：可靠性、选择性、速动性及灵敏性）的要求，必须保证在各种发电机异常或故障情况下正确的发信或出口动作。根据GB14285的规定，按照故障或异常运行方式性质不同，机组热力系统和调节系统的条件，我公司发变组保护的出口方式有以下几种： 1．全停：断开发电机-变压器组断路器、灭磁，关闭原动机主汽门，启动快切断开厂分支断路器。 2．降低励磁。 3．减出力。 4．程序跳闸：先关主汽门，待逆功率保护动作后断开主断路器并灭磁。 5．信号：发出声光信号。 二、我公司发变组保护配置情况介绍： 我公司发变组保护每台机共有三面屏柜，分别为发变组保护A柜、B 柜、C柜，A柜及B柜为冗余设计，两面柜的保护配置完全相同，都是发变组的电气量保护；C柜为主变和高厂变的非电量保护。 发变组电气量保护配置有以下几种类型： 1．定子绕组及变压器绕组部故障主保护：发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。
2．定子绕组及变压器绕组部故障后备保护：发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。 3．转子接地保护 4．发电机失磁保护 5．发电机失步保护 6．发电机异常运行保护：发电机过励磁保护、发电机频率异常保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。 7．主变（间隙）零序保护 8．厂用电后备保护：厂变分支过流、分支限时速断、分支零序过流。9．断路器失灵启动 变压器非电量保护： 1．变压器重瓦斯 2．变压器轻瓦斯 3．变压器压力释放 4．变压器油温异常 5．变压器油位异常 6．变压器冷却器全停 三、重要保护简绍 1．差动保护：包括发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。我司保护装置的差动保护采用比率制动式保护，以各侧
编号：SM-ZD-77800 汽轮机超速保护及与安全 油的关系 Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
汽轮机超速保护及与安全油的关系 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目 标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 汽轮机超速保护有三种，DEH电超速，ETS电超速，机械超速。其中DEH电超速和ETS电超速都有各自的测量保护回路，在汽机前箱内设置有六个测速探头，其中三个经3取2逻辑后送往DEH，另外三个经3取2逻辑后送往ETS。当汽机转速达到110%额定转速时，两者的测速探头将转速信号送至各自的控制系统中，其中，DEH系统确定汽机110%超速后，便会发出DEH故障信号，发往ETS系统，ETS发跳机信号，而ETS系统确定汽机110%超速后，直接发跳机信号，快速卸去AST油压，快关主汽门，同时OPC油压也会卸掉，快关调门。两者有一者达到保护动作值都会使汽机跳机，增加了可靠性。此外，当汽机转速达到109%--111%是，机械超速设置的飞锤会因离心力而飞出，击打超速滑阀的杠杆机构，杠杆带动滑阀动作，快速下移，通过机械超速系统打开隔膜阀，将机械安全油（AST油）卸掉，主汽门，调门也会快关。另外为了做汽机超速试验时，为了校验机械
XXXXXXXXXX公司热能中心节能降耗 技改工程 汽轮机监视系统及汽轮机保护系统调试案编写： 审查： 审批： XXXXX技术服务有限公司
2011年9月 目录 1 设备系统概述 (1) 2 编制依据 (1) 3 调试目的及围 (2) 4 调试前具备的条件 (3) 5 调试法及步骤 (5) 6调试的控制要点及安全注意事项 (8) 7 调试质量验收标准 (8) 8 调试组织与分工 (8) 9调试仪器............................................................................. 错误!未定义书签。10附录.................................................................................. 错误!未定义书签。
1设备系统概述 1.1系统简介： 汽轮机监视仪表系统（TSI）由市厚德自动化仪表公司供货。TSI装置采用HZD8500D监控保护系统，8500D 旋转机械保护系统系统机箱左下四个槽位依次为系统电源2 个和8 位继电器模块2 个，其它槽位可安装功能模块，16 位继电器模块建议靠右放。系统采用双路冗余式电源，通讯控制模块采用32 位嵌入式处理器、7 英寸触摸显示屏，其运行速度快、工作可靠，采用图形用户界面，操作简单、友好便。 ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出报警信号或汽轮机遮断信号。为了使用便运行可靠，采用DEH 一体化进行逻辑处理。该装置能与DEH系统融为一体，满足电厂自动化需求。 1.2系统功能简介： 汽机TSI主要监视参数有：轴向位移、偏心、键相、轴振、缸胀等。机组TSI输出的跳闸信号送入ETS中，报警信号和模拟量信号送入DCS、DEH（505控制器）。 ETS系统的相关设备主要包括保护柜，信号采样元件等。ETS逻辑还具有首出记忆功能，汽机保护紧急跳闸功能。 2编制依据 a) 《防止电力生产事故的二十五项重点要求》国能安全[2014]161号。 b) 《电力建设施工技术规第4部分：热工仪表及控制装置》DL 5190.4—2012 c) 《电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置》DL/T 5210.4—2009。 d) 《火力发电建设工程机组调试质量验收及评价规程》DL/T 5295—2013。 e) 《火力发电建设工程启动试运及验收规程》DL/T 5437—2009。 f) 《火力发电厂分散控制系统验收测试规程》DL/T 659—2006。 g) 《火力发电厂热工自动化系统检修运行维护规程》DL/T 774—2015。 h) 《火力发电厂汽轮机监视和保护系统验收测试规程》DL/T 1012—2006。 i) 设计单位提供的有关I/O清册、汽轮机生产厂家提供TSI、ETS设计说明书、机柜接线图等技术资料。
ABB公司的汽轮机自动控制及保护系统 发表时间:2002-9-9作者： 摘要： 一、概述 ABB公司曾经是全球知名的汽轮机、燃汽轮机制造商，对上述控制系统的深入研究，使ABB积累了为多种机组提供不同控制系统的丰富实践经验。ABB公司又是当今世界上最大的DCS 分散控制系统供应商，其Symphony 产品在许多工业控制领域得到广泛应用。近二十年来，ABB旋转机械控制部 (前美国ETSI公司) 就用Symphony (Infi-90) 分散系统为世界上各大公司配套生产了近700套汽轮机、燃汽轮机控制系统，中国内地约占10%。 为适应我国电力工业迅速发展的需要，2001年初，ABB 中国旋转机械控制部组建，它是ABB公司在中国从事汽轮机、燃汽轮机控制保护系统销售、设计、总成和现场服务的专业部门。它以ABB贝利的第四代分散控制系统Symphony 为平台，以ABB多年设计、生产汽轮机、燃汽轮机及其控制系统为依托，以与国内主机制造厂长期技术合作为经验借鉴，竭诚为国内外用户提供先进可靠的汽轮机、燃汽轮机控制保护设备，与ABB之DCS 一道来实现整个电站的一体化自动控制。 十年前，我国东方汽轮机厂率先从ABB贝利引进了大型汽轮机电液控制系统，技术合作逐年发展和加强。近来，尤其是ABB中国旋转机械部成立以后，我们又与哈尔滨、上海、北重、杭州和南京等主机厂广泛接触，普遍建立了良好的伙伴合作关系，ABB 的Symphony产品开始用于各厂的汽轮机控制。今后，我们将一如既往，与国内各主机厂紧密携手，共同为用户提供更好的服务。 二、原理及组成 90年代末问世的ABB贝利第四代Symphony 分散控制系统不仅具有其物理位置分散、控制功能分散的优点，更在决策过程管理和企业管理方面实现了集中统一，达到了当代世界分散控制的最高水平。采用Symphony 组成的汽轮机控制保护系统，将以子站的形式融入电站的DCS系统，实现信息和资源的共享，具体结构见图1。 不同用途的汽轮机其控制保护系统各不相同。冷凝机组为转速和负荷的闭环控制系统；供热机组和背压机组还将增加抽汽压力和背压的闭环控制，发电和供热需实现"自治"；空冷机组更加关注排汽压力的保护和限制等等。下面以冷凝机组为例进行说明。(见图2) 液压部分有两种形式： 高压抗燃油系统:包括伺服机构、高低压遮断模块和高压油源三部分。 低压透平油系统：包括DDV直接驱动阀、执行机构及低压遮断模块，有的系统还要求提供单独的低压油源。 高压系统一般用于大型机组，低压系统用在中、小机组上居多。 TSI电气监视仪表可方便的用Symphony专用的CMM11状态监视模件构
1、飞锤 液压保护部分设置有两个独立的飞锤并且规定自由端的为1号飞锤，靠近1＃低压缸的为2号飞锤，如图所示。 飞锤用于汽轮机超速保护，即当汽轮机转速达到3240-3300rpm（108-110％）时，飞锤在离心力的作用下撞击飞锤杠杆，飞锤杠杆又撞击危急遮断器微动小活塞，使小活塞下移，这样就打开了附加保安油路的排油口，使附加保安油路油压跌落，继而危急遮断器大活塞下移，将主汽门控制油路以及一次脉动油路与排油通道连通，实现打闸停机，直到汽机转速恢复到3030-3110rpm范围内时，飞锤复位。 2、预保护电磁阀 在机组正常运行时预保护停机电磁阀（如图所示）处于断电状态，排油阀关闭，并且稳定油路动力油同时作用在滑阀活塞上下表面，由于S上>S下，因此滑阀活塞处于下死点位置。
电磁线圈接收来自电调部分的电信号，该信号与汽轮机转子的转速和加速度有关。如果在汽机转速大于103%并且机组负荷小于200MW 情况下出现“n+k dt dn >3330rpm ”信号，则预保护停机电磁阀将在飞锤动作前动作，以降低最高转速值；如果转子加速度不大，则预保护停机电磁阀在汽机转速达到111%时动作，高于飞锤的动作限值。 当预保护停机电磁阀接收到事故信号时，电磁阀通电，排油阀打开，活塞上方油压降为零。而活塞下方由于节流孔板的限制作用，油压变化不大，这样，活塞开始上移直至上死点位置，将主汽门控制油路以及一次脉动油路与排油通道连通，实现打闸停机。当电信号消失后，预保护停机电磁阀断电，排油阀关闭，电磁阀复位，主汽门控制油路以及一次脉动油路将恢复正常，首先是打开高低压主汽门，然后在6s 后打开高低压调门和加热蒸汽调门，同时关闭排汽阀，机组重新恢复运行。但是如果在保护动作后5s ，事故信号仍未消失，则汽机保护动作，在汽机打闸后，即使事故信号消失，各汽门关闭后不再打开。 3、调速器 如果在外界负荷下降时造成汽轮机转速超过3420rpm （额定转速的114％）时，则差动活塞的右移最终会将附件保安油路与排油口连通，使附件保安油路失压，继而触发危急遮断阀动作，导致汽机打闸停机。 4、总结 当用于汽轮机超速保护的飞锤动作、或者用于汽轮机附加超速保护的调速器动作、或者事故停机电磁阀动作，如图所示，都会触发危急遮断器动作，进而使主汽门控制油路和一次脉动油路失压，最终使得高/低压主汽门关闭、高/低压调门关闭、加热蒸汽调门关闭、排汽阀打开。
汽轮机AST遮断详解 4只AST电磁阀分为两个通道。通道1包括20-1/AST与20-3/AST，而通道2则20-2/AST 与20-4/AST。每一通道由在危急遮断系统控制柜中各自的继电器保持供电。危急遮断系统的作用为，在传感器指明汽轮机的任一变量处于遮断水平时，打开所有的AST电磁阀，以遮断机组。系统设计成在任一电磁阀故障拒动时，不会影响系统功能。这就是如前所述，设计成两相同独立通道的原因。每一通道有其本身的继电器、电源和监测所有汽机遮断变量的能力。遮断汽轮机需要两个通道同时动作。如果发生一偶然性遮断事故，至少在每一通道中有一AST电磁阀应动作，才能遮断汽轮机。每一通道可以分开地在汽轮机运行时作试验而不会产生遮断或实际需要遮断时拒动。在试验时，通道的电源是隔离的，所以一次只能试验一个通道 图中黄线表示高压油，红线表示AST油，绿线表示无压回油。四个AST电磁阀分别是 1、2、3、4。1、3一组，2、4一组。我们先以图中AST1阀为例，介绍一下（注意，只看图中SAT1部分）。SAT是个二级阀，电磁阀带点后，图中左侧Y型的小阀关闭，
高压油进入后形成压力腔室，顶住图右侧阀座，封住AST油通道。反之，电磁阀失电，左侧小阀打开，高压油卸掉，右侧阀座在弹簧作用下打开，AST油卸掉。但AST1中的AST油只能卸到AST2、4中，如果2、4中没有一个动作，AST油是卸不掉的。所以，一组中至少有一个阀动作，才能卸掉。就是说，4个阀中任何一个误动，AST油压是卸不掉的。如果动作时，任何一个拒动，都不会造成油压无法卸掉。 第一部分：图1中的红线就是EH油泵出来的油经过每个油动机内部的一个节流孔和一个逆止阀后出油动机来到AST母管的AST油（其实OPC油也是这样来的，只不过OPC油是经过调门油动机出来到OPC母管，而AST油是经过主汽门油动机出来来到AST母管，而且OPC母管到AST母管是有个单向阀的，也就是说OPC这路能到AST，但是AST这路不能到OPC，所以当OPC电磁阀动作，OPC油卸压后是调门关闭而主汽门不动作，但是如果AST电磁阀动作，AST油卸压后，由于OPC的压力比AST高，所以OPC也通过单向阀流到AST 管路而同时卸压，这时调门和主汽门同时关闭）。粉色的是串联中间点的压力油，青色是无压回油，绿色是安全油。PS1~3是AST压力开关，PS4~PS5是中间点压力开关，这几个压力开关都是监测报警或给DCS信号的，我们暂时不管它。其中卸荷阀1和3并联后经过节流孔A再与并联的卸荷阀2和4串联，串联后再经过节流孔B进入无压回油。原本我们不需要这么复杂，只是因为我们这个使用场合的高可靠性要求，要不是可靠性要求，一个卸荷阀和一个节流孔就可以实现。 第二部分：要解释整个问题，首先请允许我简单介绍一下EH油泵的工作特点，EH油泵是轴向柱塞式衡压变量泵，在这里我们只要知道它叫衡压变量泵好了，顾名思义，你调定好了压力后它的压力是不变的，在这个压力下它能根据你系统
第一节喷油试验 一、试验条件： 1、试验应在专业人员现场监护指导下进行。 2、机组定速后（2985?3015r/min ）。 3、高压 胀差满足要求。4、机组控制在“自动”方式。5、DEH电超速试验未进行。6、机械超速试验未进行。7、 喷油试验按钮在允许位。二、试验方法： 1、检查汽轮机发电机组运行稳定； 2、润滑油冷油器出油温度保持在35?45C; 3、在OIS上进入“超速试验”画面，按“试验允许”键，使其处于试验位； 4、在“超速试验”画面上选择“喷油试验”，试验完毕，在OIS该画面上显示“成功”或“失败”信号。 5、做好试验相关记录。记录动作油压合格标准： 充油实验大部分是在汽轮机转速不超过额定转速的条件下，检验危急保安器的活动情况，因 此要求充油实验时危急保安器的动作转速为2900-2950r /min相当于超速实验时 3300-3360r / min。目的是活动飞锤。 第二节超速试验 103%超速:通过感知转速快关高中压各调门，转速下降至额定值复位该保护? AST110%电超速:包含TSI和DEH两个保护，原理一样,都是感知转速，达到110%时动作跳机? DEH的110%超速通过 哈哈，如下图: 机械超速：通过机头的飞环（锤）在离心力作用下克服弹簧的拉力并飞出使机头安全油机械滑阀泄油 口打开泄掉安全油，从而作用于跳机?做机超试验时应先作好各方面的安全 措施后解除所有电超速保护,设定目标转速3360RPM,开始升速,动作转速应在110-111% 之间，连续 作两次，且动作转速之差不大于千分之六?
一、（机械）超速试验： 超速试验应在有关人员指导及监护下，有关专业技术人员配合下进行。 （一）在下列情况下应做提升转速试验： 1、汽轮机安装完毕，首次启动时。 2、汽轮机大修后，首次启动时。 3、做过任何有可能影响超速保护动作的检修后。 4、停机一个月以上，再次启动时。 5、甩负荷试验之前。 6、危急保安器解体或调整后。 （二）下列情况禁止做提升转速试验： 1、汽轮机经过长期运行后停机，其健康状况不明时。 2、停机时。 3、机组大修前。 4、严禁在额定蒸汽参数或接近额定参数下做提升转速试验。 5、控制系统或者主汽门、调门、抽汽逆止门有卡涩现象或存在问题时。 6、各主汽门、调门或抽汽逆止门严密性不合格时。 7、任意轴承振动异常或任一轴承温度不正常时。 &就地或远方停机功能不正常。 9、调速系统不稳定、有卡涩、转速波动大。 （三）超速保护试验前的条件： 1、值长负责下达操作命令。 2、机组3000r/min后，并网前应先做高压遮断电磁阀试验、注油试验、主气门及调速汽门 低负荷暖机，严密性试验合格。 渡过转子脆性3、机组带20%额定负荷连续运行4 h后，全面检查汽轮机及控制系统各项要求合格，逐渐 转变温度。约减负荷到15MW，切换厂用电，机头手动打闸停机，高中压主汽门、调速汽门、抽汽逆止门、 121 °高排逆止门应关闭无卡涩，BDV阀动作正常，确认有功到零与电网解列，机组转速下降；待 转速下降低于3000r/min后，重新挂闸，恢复机组转速3000r/min，维持主汽压力5.88? 6.86MPa，主汽温度450 ?500 C。 （四）试验前的准备： 1、校对集控室与机头转速表，以制造厂提供的危急遮断器转速表为准，其它为参考。 2、夹层加热装置停止运行，高中压胀差值在允许范围以内。 3、采用单阀运行。 4、将辅汽汽源倒为备用汽源，维持汽压0.6?0.78MPa之间；除氧器汽源由辅汽供，四抽至除氧器 电动门关闭。 5、关闭高压封漏汽至除氧器手动门，门杆漏汽至三抽手动门。 6、停止#1、2、3高加及#5、6低加汽侧运行，关闭一、二、三、五、六抽汽电动门。 7、做DEH电超速及机械超速试验时，由热工将TSI超速保护切除。 8、启动电动给水泵向锅炉供水。 9、全面检查机组主、辅设备及系统运行正常，各参数在正常范围内并记录相关参数。确认交、直流油泵在正 常备用状态。 、DEH电超速试验: （一）检查机组满足以下条件：
启动汽轮机必须经过的程序 其顺序为 1、启动前的检查项。 2、辅助油泵及调节系统试，保护投入。 3、暖管。 4、辅助设备的启动与投入。 5、启动与升速。 6、并网与带负荷。 熟记汽轮机有哪些保护，所有这些保护是什么时候投入。 汽轮机具有下列保护装置 1、超速保护 DEH中设计了103％超速（OPC）、110％电气超速跳闸（AST）和112％机械超速跳闸。 103％超速保护：汽机任何情况下转速超过3090RPM时OPC电磁阀动作，所有调门立刻关闭，保持数秒或转速降低到3000RPM后重新打开。103％超速保护动作只关调门。 110％AST超速跳闸保护：汽轮机转速超过3300RPM时，AST电磁阀动作，主汽门、调门关闭，汽机跳闸。 112％机械超速跳闸保护：转速超过3360RPM时，机械撞击子在离心力的作用下飞出，使保安系统动作，关闭主汽门、调门，汽机跳闸。 2、低油压保护 ①调速油压低于1.76MPa时联调速油泵；润滑油压低于0.07MPa时联交流润滑油泵。 ②润滑油压低于0.06MPa时联直流润滑油泵；润滑油压低于0.04MPa时跳机。 ③润滑油压低于0.03MPa时联跳盘车。 ④顶轴油泵进口油压≤0.049MPa时联备用泵。 ⑤顶轴油泵进口油压≤0.0196MPa时联跳顶轴油泵。 ⑥DEH控制油压低于0.7MPa时跳机。 3、轴向位移大保护 当轴向位移达-1.0mm或0.8mm时，发出报警信号；当轴向位移达-1.2mm 或1.0mm时，保护动作。 4、轴承温度高保护 轴承回油温度达65℃时，发出报警信号；轴承回油温度达75℃时，保护动作。 5、相对差胀保护 当相对差胀达-1.6mm或2.5mm时，发出报警信号；当相对差胀达-1.8mm 或3.2mm时，保护动作。 6、低真空保护 当排汽真空低于-0.087MPa时，发出报警信号；当排汽真空低于-0.067MPa 时，跳机。 7、危急遮断器手柄
汽轮机组联锁、保护整定值及功能说明一．汽轮机主保护
二．DEH联锁保护 1．EH油温联锁（发讯元件：温度控制器） 油温升至54℃，冷却水出水电磁阀打开 油温升至55℃，冷却泵自启动 油温降至38℃，冷却泵自停 油温降至35℃，冷却水出水电磁阀关闭 2．油位联锁 EH油箱油位：560mm 高Ⅰ值报警（油位开关71/FL1） 430mm 低Ⅰ值报警(油位开关71/FL2) 300mm 低Ⅱ值报警(油位开关71/FL1) 200mm 串300mm证实跳机(油位开关71/FL2) 3．低油压联锁(63MP) EH油压≤11.2MPa,备用EH油泵自投，(打开20/MPT试验电磁阀或就地打开其旁路门，则备用EH油泵自启动)。 4．OPC保护：（当带部分负荷小网运行时，该保护不要求动作）(发讯设备：OPC板) 其任一条件 a.汽轮机转速≥103%，额定转速(即3090rpm)（转速探头，3取2） b.机组甩负荷≥30%,额定负荷时，发电机跳闸。（BR和IEP>30% 3取2） 满足，OPC电磁阀动作，调门快关，机组转速降至3000rpm以后，调门开启，维持空转。5．MFT RUN BACK： 其任一条件 a.机组额定参数，额定负荷运行，锅炉MFT动作(降负荷速率为67MW/min) b.发电机失磁保护动作(降负荷速率为135MW/min) 满足，机组从额定负荷125MW，自动快降至27MW。 三．其他主要保护 1．发电机断水保护：当发电机转子或定子进水流量降至5t/h，同时进水压力降至0.05MPa 或升至0.5MPa时，延时30秒保护动作，使发电机油开关跳闸、同时主汽门、调门、抽汽逆止门关闭。(流量孔板和电接点压力表) 2．抽汽逆止门保护，当主汽门关闭或发电机油开关跳闸时，通过联锁装置使抽汽逆止门电磁阀动作，气控关闭1-5级抽汽逆止门。 3．高加水位保护（电接点水位计） a.当#1、#2高加水位高至Ⅰ值(550mm加650mm)，高加危急疏水门自动打开；
汽轮机的调节与保护 汽轮机的调节与保护 1．汽轮机油系统的作用是什么？ 汽轮机油系统的作用如下： ⑴ 向机组各轴承供油，以便润滑和冷却轴承。 ⑵ 供给调节系统和保护装置稳定充足的压力油，使它们正常工作。 ⑶ 供应各传动机构润滑用油。 根据汽轮机油系统的作用，一般将油系统分为润滑油系统和调节（保护）油系统两个部分。 2．为什么要将抗燃油作为汽轮发电机组油系统的介质？它有什么特点？ 随着机组功率和蒸汽参数的不断提高，调节系统的调节汽门提升力越来越大，提高油动机的油压是解决调节汽门提升力增大的一个途径。但油压的提高、容易造成油的泄漏，普通汽轮机油的燃点低，容易造成火灾。抗燃油的自燃点较高，即使它落在炽热高温蒸汽管道表面也不会燃烧起来，抗燃油还具有火焰不能维持及传播的可能性。从而大大减小了火灾对电厂威胁。 抗燃油的最大特点是它的抗燃性，但也有它的缺点，如有一定的毒性，价格昂贵，粘温特性差（即温度对粘性的影响大）。所以一般将调节系统与润滑系统分成两个独立的系统。调节系统用高压抗燃油，润滑系统用普通汽轮机油。 3．主油箱的容量是根据什么决定的？什么是汽轮机油的循环倍率？ 汽轮机主油箱的贮油量决定于油系统的大小，应满足润滑及调节系统的用油量。机组越大，调节、润滑系统用油量越多。油箱的容量也越大。 汽轮机油的循环倍率等于每小时主油泵的出油量与油箱总油量之比，一般应小于12。如循环倍率过大，汽轮机油在油箱内停留时间少，空气、水分来不及分离，致使油质迅速恶化，缩短油的使用寿命。 4．汽轮机的润滑油压是根据什么来确定 汽轮机润滑油压根据转子的重量、转速、轴瓦的构造及润滑油的粘度等，在设计时计算出来，以保证轴颈与轴瓦之间能形成良好的油膜，并有足够的油量来冷却，因此汽轮机润滑油压一般取0.12～0.15MPa。 润滑油压过高可能造成油挡漏油，轴承振动。油压过低使油膜建立不良，甚至发生断油损坏轴瓦。 5．汽轮机油箱为什么要装排油烟风机？ 油箱装设排油烟风机的作用是排除油箱中的气体和水蒸气。这样一方面使水蒸气不在油箱中凝结；另一方面使油箱中压力不高于大气压力，使轴承回油顺利地流入油箱。 反之，如果油箱密闭，那么大量气体和水蒸气积在油箱中产生正压，会影响轴承的回油，同时易使油箱油中积水。 排油烟风机还有排除有害气体使油质不易劣化的作用。
ABB公司的汽轮机自动控制及保护系统发表时间:2002-9-9 摘要： 一、概述 ABB公司曾经是全球知名的汽轮机、燃汽轮机制造商，对上述控制系统的深入研究，使ABB积累了为多种机组提供不同控制系统的丰富实践经验。ABB公司又是当今世界上最大的DCS 分散控制系统供应商，其Symphony 产品在许多工业控制领域得到广泛应用。近二十年来，ABB旋转机械控制部(前美国ETSI公司)就用Symphony (Infi-90)分散系统为世界上各大公司配套生产了近700套汽轮机、燃汽轮机控制系统，中国内地约占10%。 为适应我国电力工业迅速发展的需要，2001年初，ABB 中国旋转机械控制部组建，它是ABB公司在中国从事汽轮机、燃汽轮机控制保护系统销售、设计、总成和现场服务的专业部门。它以ABB贝利的第四代分散控制系统Symphony 为平台，以ABB多年设计、生产汽轮机、燃汽轮机及其控制系统为依托，以与国内主机制造厂长期技术合作为经验借鉴，竭诚为国内外用户提供先进可靠的汽轮机、燃汽轮机控制保护设备，与ABB之DCS 一道来实现整个电站的一体化自动控制。 十年前，我国东方汽轮机厂率先从ABB贝利引进了大型汽轮机电液控制系统，技术合作逐年发展和加强。近来，尤其是ABB中国旋转机械部成立以后，我们又与哈尔滨、上海、北重、杭州和南京等主机厂广泛接触，普遍建立了良好的伙伴合作关系，ABB 的Symphony产品开始用于各厂的汽轮机控制。今后，我们将一如既往，与国内各主机厂紧密携手，共同为用户提供更好的服务。 二、原理及组成 90年代末问世的ABB贝利第四代Symphony 分散控制系统不仅具有其物理位置分散、控制功能分散的优点，更在决策过程管理和企业管理方面实现了集中统一，达到了当代世界分散控制的最高水平。采用Symphony 组成的汽轮机
汽轮机的紧急跳闸保护系统（E T S）1X7.5MW汽轮机的紧急跳闸保护系统主要的停止机项目以设备制造厂提供资料为准。主要包括：润滑油压、超速、轴位移、轴振动等。以上保护逻辑均由和利时公司的DCS（用特定模块）来实现，并自动做跳机首出显示并记录。 A、汽轮机数据采集监视系统（TSI） 随着汽轮机组容量的不断增大、蒸汽参数不断提高，热力系统越来越复杂。为了提高机组的热经济性，汽轮机的级间间隙、轴封间隙都选择的比较小。由于汽轮机的旋转速度很高，在机组启动、运行或停机过程中，如果没有按规定的要求操作控制，则很容易使汽轮机的转动部件和静止部件相互摩擦、甚至碰撞，引起叶片损坏、大轴弯曲、推力瓦烧毁等严重事故。为了保证机组安全启停和正常运行，需对汽轮机组的轴向位移、偏心度、差胀、振动、转速、油动机和同步器行程等机械参数进行监控，这些参数的采集和显示通常由TSI系统完成。 另外，还需对轴承温度、油箱油位、润滑油压、高压缸上下壁温差、汽缸进水、凝汽器真空等热工参数进行监视和保护，这些参数的监视功能通常由DAS系统完成，保护功能由SCS系统和ETS 系统完成。 以上所有的这些主要参数超过规定值（报警值）时发出报警信号，在超过极限值（危险值）时送到ETS系统，动作汽轮机的遮断保护装置，关闭主汽门，实施紧急停机，以避免重大恶性事故的发生。 轴向位移、偏心度、差胀、振动、转速等汽机保护项目的参数，通常是一些传感器的非标准信号（电涡流、磁阻信号等），一般须配置专用的汽机监测仪表系统（TSI）进行特殊的转换处理。其所监视的值及相关报警可送入DCS中作显示和SOE报警，停机信号送入ETS。 TSI基本功能 进行电涡流、磁阻等信号的采集和显示；将电涡流、磁阻等信号转换成4-20mA信号输出，送到DCS、DEH等系统；对冗余信号进行优选处理，保证信号的真实可靠；对信号进行报警，发送到光字牌；当参数超限达到停机值时，发出保护停机指令（DO），送到DCS、DEH和ETS。 TSI测点 包括：轴向位移、偏心度、差胀、振动、转速等信号。这些信号大多采用电涡流传感器，这是一种非接触式测量技术，它具有结构简单、灵敏度高、测量线性范围大、不受油污介质的影响、抗干扰能力强等优点，在工业上得到广泛应用。 （1）轴向位移的监视和保护

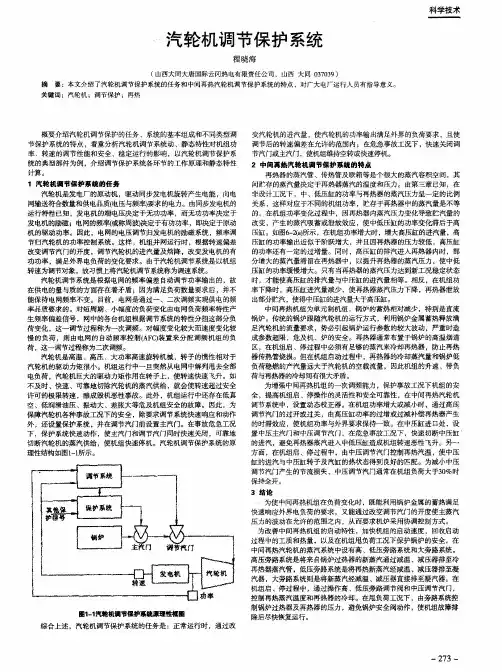

【精品】专业论文文献 -汽轮机调节保护系统最新【精品】范文参考文献专业论文 汽轮机调节保护系统 汽轮机调节保护系统 摘要:本文介绍了汽轮机调节保护系统的任务和中间再热汽轮机调节保护系统的特点，对广大电厂运行人员有指导意义。 关键词:汽轮机;调节保护;再热 概要介绍汽轮机调节保护的任务、系统的基本组成和不同类型调节保护系统的特点，着重分析汽轮机调节系统动、静态特性对机组功率、转速的调节性能和安全、稳定运行的影响，以汽轮机调节保护系统的典型部件为例，介绍调节保护系统各环节的工作原理和静态特性计算。 1 汽轮机调节保护系统的任务 汽轮机是发电厂的原动机，驱动同步发电机旋转产生电能，向电网输送符合数量和供电品质(电压与频率)要求的电力。由同步发电机的运行特性已知，发电机的端电压决定于无功功率，而无功功率决定于发电机的励磁;电网的频率(或称周波)决定于有功功率，即决定于原动机的驱动功率。因此，电网的电压调节归发电机的励磁系统，频率调节归汽轮机的功率控制系统。这样，机组并网运行时，根据转速偏差改变调节汽门的开度，调节汽轮机的进汽量及焓降，改变发电机的有功功率，满足外界电负荷的变化要求。由于汽轮机调节系统是以机组转速为调节对象，故习惯上将汽轮机调节系统称为调速系统。 汽轮机调节系统是根据电网的频率偏差自动调节功率输出的，故在供电的量与质的方面存在着矛盾;因为满足负荷数量要求后，并不能保持电网频率不变。目前，电网是通过一、二次调频实现供电的频率品质要求的。对短周期、小幅度的负
