110KV降压变电站电气主接线图
某工厂总降压变电所工程 设 计 说 明 书 姓名 学号 6 指导老师赵志英
目录 一. 概述 1.1. 电力系统概况 1.2. 全厂供电负荷情况 二. 供电方式的选择 2.1. 供电电压选择 2.2. 主变容量及型号选择 三. 总降压变电所的设计 3.1. 电气主接线 3.2. 短路电流计算 3.3. 主要电气设备选择 3.4. 所用电源及操作电源 3.5. 主要设备继电保护设计 3.5.1. 主变压器保护 3.5.2. 35kv线路保护 3.5.3. 10kv线路 四. 车间变电所设计 五. 厂区10kv配电系统设计 六. 附图：1. 短路电流计算结果及设备选校表 2. 总降压变电所电气主接线图 3. 高压开关柜订货图 4. 主变压器控制回路接线图 5. 主变压器保护回路接线图 6. 10kv线路控制、保护回路接线图
一、概述 1.1 电力系统概况 本厂主要通过一条长为5公里的架空电力线路与110kvA变电站连接。A变电站装设有两台SFSLZ1-31500/110的三圈变压器，A 变电站110kv母线短路容量为1918MVA。另外本厂还从B变电站接有一回长为7公里的架空线路作为备用电源。且根据系统要求，只有在工作电源也即本厂至A变电站供电线路停电时才允许备用电源供电。 1.2 全厂用电负荷情况 根据提供的资料，全厂用电设备总安装容量为6630KW，10kv 侧计算负荷为有功4522KW，无功1405KW。负荷类型1~7车间为I类负荷，8~9车间为II类或III类负荷。停电时间超过两分钟将造成产品报废，停电时间超过30分钟将造成主要设备池、炉损坏，全厂停电将造成严重经济损失。全厂为三班工作制，最大负荷利用小时为5600小时。 二、供电方式的选择 2.1 供电电压的选择 选择最佳的供电电压等级对于工厂节约电费开支，降低经营成本具有非常大的作用。根据设计任务书所提供的基础资料，供电部门要求功率因数以35kv供电时为0.9，以10kv供电时为0.95。同时以35kv和10kv供电时电度电价分别为0.40元/kwh及0.41元/kwh。根据供电部门提供的资料，我们对该厂分别采用10kv及35kv供电时每年所需支出的电费进行比较，比较结果如下表所示：
把变电站内的电气设备都要算上啊 一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置 二次设备：综合自动化、. 、逆变0000.、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等 其他：支持瓷瓶、悬垂、导线、接地排、穿墙套管等等，消防装置、SF6在线监测装置等等 好像有点说多了，也可能有少点的，存在差异吧 35KV高压开关柜上一般都设有哪些保护各作用是什么？ 过电流保护：1.速断电流保护：用于保护本开关以后的母排、电缆的短路故障。 2.定时限电流保护：用于下一电压级别的短路保护。 3.反时限电流保护：作用与2相同，但灵敏度比2高。 4.电压闭锁过电流保护：防止越级跳闸和误跳闸，提高供电可靠性。 5.纵联差动电流保护：专用于变压器内部故障保护。 6.长延时过负荷保护：用于保护专用设备或者电网的过负荷运行，首选发信，其次跳闸。 零序电流保护：1.零序电流速断保护：保护线路和线路后侧设备对地短路、严重漏电故障。 2.定时限零序电流保护：保护线路和线路后侧设备的轻微对地短路和小电流漏电，监测绝缘状况。可以选择作用于跳闸或发信。 过电压保护：1.雷电过电压保护。 2.操作过电压保护。1、2两种过电压通常都是用避雷器来保护，可防止线路或设备绝缘击穿。
3.设备异常过电压保护：通过电压继电器和综保定值整定来实现跳闸或发信，用于保护设备在异常过压下运行造成的发热损坏。 低电压保护：瞬时低电压保护只发信不跳闸，用于避免瞬间短路或大负荷启动造成的正常设备误跳闸。俗称躲晃电。 非电量保护：1.重瓦斯保护：用于变压器内部强短路或拉弧放电的严重故障保护。选择跳闸。 2.轻瓦斯保护：用于变压器轻微故障的检测，选择发信报警。 3.温度保护：用于检测变压器顶层油温监测，轻超温发信报警，重超温跳闸。 以上都是针对一次侧设计的保护。 二次侧的保护：1.直流失压保护，用于变电所直流设备故障时防止设备在保护失灵状况下运行。一般设备通常选择发信报警。重要设备选择跳闸。 2.临柜直流消失保护，用于监测相邻高压柜的直流电压状态，选择发信报警。 随着技术的发展，继电保护的内容越来越多，供人们在不同情况下选用。 目前使用的微机型综合保护器内都设计了各种保护功能，可以通过控制字的设定很方便地选择所需要的保护功能组合。

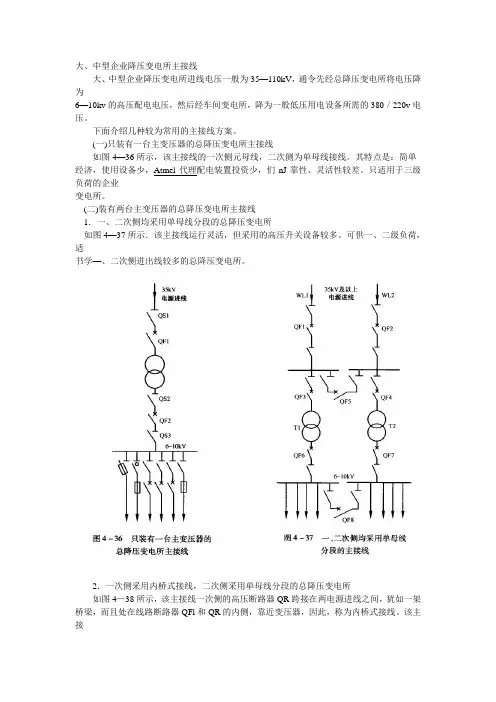

变电所常用主接线4.5.4 总降压变电所主 接线4.5.5 独立变电所主接线4.5.6 车间变电所主接线4.5.7 配电所主接线4.5.8 主接线 2.1 电气主接线及设备选择 (1) 主接线方式：农村小型变电所一般为用电末端变电所，35kV进线一回，变压器单台容量不大于5000kVA，设计规模为一台或两台变压器。35kV进线可不设开关，采用单母线方式，出线一般不超过6回。接在母线上的避雷器和电压互感器可合用一组隔离开关，接在变压器引出线上的避雷器不宜装设隔离开关。另外并联电容器补偿装置可根据具体情况决定是否设置。 (2) 主变选用低损耗、免维护变压器，为适应用电负荷变化大、农村小水电多及电压变化大等特点，按有载调压设计，调压范围为35±3×2.5%。变压器35kV侧采用户外真空断路器(亦可选择SF6型)或负荷加熔断器保护，当采用负荷加熔断器保护时，负荷开关用于正常运行时操作变压器，熔断器用于变压器保护，熔断器选用K型熔丝，因它具有全范围内有效和可靠地开断最小过负荷电流至最大故障电流；10kV侧采用户外真空断路器。 (3) 10kV出线采用户外真空断路器。10kV户外真空重合器是农村小型化变电所的新型产品，具有自动化程度高、技术性能好、适合农村电网的特点等优点。根据大量的运行经验和应用要求，变电所采用重合器作为保护开关时，应采用低压合闸线圈机构的分布式重合器。当采用断路器时，宜采用弹簧操作机构或小容量的直流操作机构。10kV设0.2级母线电压互感器一组，每回出线设0.2s电流互感器，以提高计量准确性，达到商业化运营的要求。 (4) 所用变设计：装设35/0.4kV，50kVA所用变一台，供变电所照明、检修及二次保护用电。为保证变电所内部全部停电情况下，有可靠的操作和检修电源，所用变装于35kV进线隔离开关前面。当可靠性不满足时，应在低压侧、母线侧或联络线上各设一台所用变，并能互相备用。 (5) 电压调整方式及电容器补偿方案：变电所的电压调整主要通过调整变压器分接头的方式实现。农村无功补偿应根据就地平衡的原则，采用集中补偿与分散补偿相结合的方式进行配置。电容器主要补偿变压器所耗无功，补偿容量一般取变压器容量的10%～15%，用户侧所耗无功采用配网分散补偿、就地平衡的原则。 2.2 电气平面布置 新建变电所的总平面布置按小型化方案设计，考虑节约占地。电气平面布置力求简洁、合理、少占用农田，并便于设备的检修维护。 小型化变电所采用全户外布置，变电所配电装置为户外敞开式，35kV及10kV均采用半高型布置。进所道路设在35kV及10kV配电装置之间，便于设备的运输，道路宽度为3.5m；变压器与10kV配电装置布置在一侧，便于设备的检修与维护；全站防雷保护可采用一根35m避雷针，变电所总占地面积约1350m2。 2.3 继电保护及二次回路设计 (1) 35kV常规变电所，变压器高压侧带断路器，变压器设差动、过流等保护，配置保护较多，二次回路需采用直流操作，若10kV选用户内真空开关柜、配电磁操作机构，需配置不小于65A·h的直流系统，增加了投资。小型化35kV变电所，变压器高压侧采用熔断器，并与负荷开关配合，以达到短路电流保护的目
110kV变电站电气主接线及运行方式 变电站电气主接线是指高压电气设备通过连线组成的接受或者分配电能的电路。其形式与电力系统整体及变电所的运行可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置的布置、继电保护和控制方式的拟定有较大影响。所以,主接线设计是一个综合性问题,应根据电力系统发展要求,着重分析变电所在系统中所处的地位、性质、规模及电气设备特点等,做出符合实际需要的经济合理的电气主接线。 一变电所主接线基本要求 1．1 保证必要的供电可靠性和电能质量。 保证供电可靠性和电能质量是对主接线设计的最基本要求，当系统发生故障时,要求停电范围小,恢复供电快，电压、频率和供电连续可靠是表征电能质量的基本指标,主接线应在各种运行方式下都能满足这方面的要求。 1. 2 具有一定的灵活性和方便性。 主接线应能适应各种运行状态,灵活地进行运行方式切换，能适应一定时期内没有预计到的负荷水平变化，在改变运行方式时操作方便,便于变电所的扩建。 1. 3 具有经济性。 在确保供电可靠、满足电能质量的前提下,应尽量节省建设投资和运行费用,减少用地面积。 1. 4 简化主接线。 配网自动化、变电所无人化是现代电网发展的必然趋势,简化主接线为这一技术的全面实施创造了更为有利的条件。 1. 5 设计标准化。 同类型变电所采用相同的主接线形式,可使主接线规范化、标准化,有利于系统运行和设备检修。 1. 6 具有发展和扩建的可能性。 变电站电气主接线应根据发展的需要具有一定的扩展性。 二变电所主接线基本形式的变化 随着电力系统的发展，调度自动化水平的提高及新设备新技术的广泛应用,变电所电气主接线形式亦有了很大变化。目前常用的主接线形式有:单母线、单母线带旁路母线、单母线分段、单母线分段带旁路、双母线、双母线分段带旁路、一个半断路器接线、桥形接线及线路变压器组接线等。从形式上看,主接线的发展过程是由简单到复杂,再由复杂到简单的过程。在当今的技术环境中, 随着新技术、高质量电气产品广泛应用,在某些条件下采用简单主接线方式比复杂主接线方式更可靠、更安全,变电所主接线日趋简化。因此,变电所电气主接线形式应根据可靠性、灵活性、经济性及技术环境统一性来决定。 三 110kV变电站的主接线选择 在电力系统和变电所设计中,根据变电所在系统中的地位和作用,可把电网中110kV变电所分为终端变电所和中间变电所两大类。下面就这两类变电所高压侧电气主接线模式作一分析。 3. 1 110kV终端变电所主接线模式分析
(110k v变电站电气主 接线设计)
110KV电气主接线设计 姓名： 专业：发电厂及电力系统 年级： 指导教师：
摘要 根据设计任务书的要求，本次设计为110kV变电站电气主接线的初步设计，并绘制电气主接线图。该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。110KV电压等级采用双母线接线，35KV和10KV电压等级都采用单母线分段接线。 本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、各电压等级配电装置设计。 本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV高压配电装置设计规范》等规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。 关键词：降压变电站；电气主接线；变压器；设备选型
目录 1.1主接线的设计原则和要求 (1) 1.1.1 主接线的设计原则 (1) 1.1.2 主接线设计的基本要求 (2) 1.2主接线的设计 (3) 1.2.1 设计步骤 (3) 1.2.2 初步方案设计 (3) 1.2.3 最优方案确定 (4) 1.3主变压器的选择 (5) 1.3.1 主变压器台数的选择 (5) 1.3.2 主变压器型式的选择 (5) 1.3.3 主变压器容量的选择 (6) 1.3.4 主变压器型号的选择 (6) 1.4站用变压器的选择 (9) 1.4.1 站用变压器的选择的基本原则 (9) 1.4.2 站用变压器型号的选择 (9) 2 短路电流计算 (10) 2.1短路计算的目的、规定与步骤 (10) 2.1.1 短路电流计算的目的 (10) 2.1.2 短路计算的一般规定 (10) 2.1.3 计算步骤 (11) 2.2变压器的参数计算及短路点的确定 (11) 2.2.1 变压器参数的计算 (11) 2.2.2 短路点的确定 (12) 2.3各短路点的短路计算 (12) 2.3.1 短路点d-1的短路计算(110KV母线) (12) 2.3.2 短路点d-2的短路计算(35KV母线) (13) 2.3.3 短路点d-3的短路计算(10KV母线) (14) 2.3.4 短路点d-4的短路计算 (14) 2.4绘制短路电流计算结果表 (15) 3 电气设备选择与校验 (16) 3.1电气设备选择的一般规定 (16) 3.1.1 一般原则 (16) 应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展的需要。 (16) 3.1.2 有关的几项规定 (16) 3.2各回路持续工作电流的计算 (16) 3.3高压电气设备选择 (17) 3.3.1 断路器的选择与校验 (17) 3.3.2 隔离开关的选择及校验 (21)
摘要 城轨主降压变电所主要给牵引变电所和降压变电所供电，对地铁的正常运营具有很重要的作用。在我国加快地铁工程建设，解决公共交通问题的背景下，研究地铁主降压变电所主接线的工程设计，具有十分的重要意义。 首先，本文研究了主变电所主接线的选择问题，按照主变电所主接线的行业共识分别提出了高压侧和中压侧的主接线设计方案，通过对比分析，在满足可靠性、灵活性和经济性的要求下确定了主接线的设计方案。其次，根据主变电所的容量要求和变压器的发展，完成变压器台数和型号的选择。接着，将电力系统原始网络图用标幺值法转换，画出其等值电路图，并且按照方便电气设备选择和校验的原则选择短路点，进行短路容量的计算。最后，根据短路电流的计算结果和我国电气设备的发展情况，进行电气设备的选择。根据主接线确定的方案和电气设备的选择结果，利用CAD软件画出主接线图，按照国标规定、电气设备的尺寸和主变电所实际情况进行电气设备的布置，画出了平面布置图和断面图。 关键词：主接线；变压器；短路容量
Abstract The main subway Step-down Substation mainly supply power to Traction Substation and Step-down Substation, it has a crucial role for the normal operation of the whole subway. Under the background of accelerating the construction of the subway engineering and solving the problem of public transportation in our country, it is vital significance to study design of the main wiring of the mian subway Step-down Substation engineering Firstly, this paper studies the problem of selection of main wiring of main substation, and come up with the main wiring design and conduct a comparative analysis. Under the requirement of reliability, flexibility and economy to determine the design scheme of the main wiring. Secondly, according to design requirements of the main transformer’s capacity, completed the selection of the transformer. Then, based on the equivalent network simplification, selection and calculation of short-circuit point short-circuit capacity. Finally, according to the short-circuit current calculation results and the development of electrical equipment of our country, to complete electrical equipment selection and layout. The program established under main wiring and electrical equipment selection resultsusing the CAD software to draw the main wiring diagram, according to the national standard, electrical equipment size and the actual situation of the main substation electrical equipment layout, draw a floor plan and sectional view. Key Words: The main wiring, Transformers, Short-circuit capacity
电气工程及其自动化专业 电力系统方向课程设计任务书和指导书 题目： 110kV变电站电气主接线及配电装置平面布置图的设计 指导教师：江静 电气主接线及配电装置平面布置图课程设计任务书 题目： 110kV变电站电气主接线及配电装置 平面布置图的设计 一、课程设计的目的要求 使学生巩固和应用所学知识，初步掌握部分工程设计基本方法及基本技能。二、题目： 110kV变电所电气主接线设计 三、已知资料 为满足经济发展的需要，根据有关单位的决定新建1座降压变电气。原始资料：1变电所的建设规模 ⑴类型：降压变电气 ⑵最终容量和台数：2×31500kV A：年利用小时数：4000h。 2电力系统与本所连接情况 ⑴该变电所在电力系统中的地位和作用：一般性终端变电所； ⑵该变电所联入系统的电压等级为110kV，出线回路数2回，分别为18公里与电力 系统相连;25公里与装机容量为100MW的水电站相连。 ⑶电力系统出口短路容量：2800 MV A； 3、电力负荷水平 ⑴高压10 kV负荷24回出线，最大输送2MW，COSΦ＝0.8，各回出线的最小负荷 按最大负荷的70％计算，负荷同时率取0.8，COSΦ＝0.85，Tmax＝4200小时/年； ⑵24回中含预留2回备用； ⑶所用电率1％ 4、环境条件 该所位于某乡镇，有公路可达，海拔高度为86米，土壤电阻系数Р＝2.5×104Ω.cm，土壤地下0.8米处温度20℃；该地区年最高温度40℃，年最低温度－10℃，最热月7月份其最高气温月平均34.0℃，最冷月1月份，其最低气温月平均值为1℃； 年雷暴日数为58.2天。
四、设计内容 1、设计主接线方案 ⑴确定主变台数、容量和型式 ⑵接线方案的技术、经济比较，确定最佳方案 ⑶确定所用变台数及其备用方式。 2、计算短路电流 3、选择电气设备 4、绘制主接线图 5、绘制屋内配电装置图 6、绘制屋外配电装置平断面图 五、设计成果要求 1、设计说明书1份 编写任务及原始资料 ⑴编写任务及原始资料 ⑵确定主变压器台数、容量和型式 ⑶确定主接线方案（列表比较） ⑷计算短路电流（包括计算条件、计算过程、计算成果） ⑸选择高压电气设备（包括初选和校验，并列出设备清单）。 2、变电站电气主接线图1份 采用75×50 cm方格纸，图形符号必须按国家标准符号绘制，并有图框和标签框，字体采用仿宋体字，用铅笔绘图和书写。接线按单线图绘制，仅在局部设备配置不对称处绘制三线图，零线绘成虚线。在主母线位置上注明配电装置的额定电压等级，在相应的方框图上标明设备的型号、规范。 3、屋内10kV配电装置图1份 采用75×50 cm方格纸，图形符号必须按国家标准符号绘制，并有图框和标签框，字体采用仿宋体字，用铅笔绘图和书写。该图应能显示开关柜的排列顺序、各柜的接线方案编号、柜内的一次设备内容（数量的规格）及其连接，设备在柜内的大致部位，以及走廊的大致走向等。 4、屋外110kV配电装置平断面图1份 采用75×50 cm方格纸，图形符号必须按国家标准符号绘制，并有图框和标签框，字体采用仿宋体字，用铅笔绘图和书写。该图应能显示各主要设备的布置位置及走廊的大致走向等。 5、编制设计说明书及计算书 六、日程安排 第一天：布置任务、介绍电气设备选择 第二天：电气主接线最佳方案的确定 第三天：短路电流计算 第四、五天：电气设备选择
目錄 前言 (1) 1變電所原始資料 (2) 2變壓器的設計 (3) 2.1主變壓器的選擇 (3) 2.2所用變壓器的選擇 (4) 3電氣主接線的設計 (5) 3.1電氣主接線方案的確定 (5) 3.2110KV側電氣主接線的選擇 (6) 3.3變電所的無功補償 (7) 4短路電流計算 (7) 4.1短路計算的原則 (7) 4.2短路電流的計算方法和步驟 (8) 4.3短路電流計算結果表 (9) 4.4短路電流的計算 (9) 4.5短路電流計算列表 (9) 5電氣設備的選擇 (10) 5.1電氣設備的選擇原則 (11) 5.2 電氣設備選擇的技術條件 (11) 5.3 主要電氣設備的選擇 (12) 5.4 10KV高壓開關櫃選擇 (14) 6配電裝置的選擇 (14) 6.1高壓配電裝置的選擇 (14) 1.附錄1短路電流的計算及程式說明 (17) 2.附錄2 電氣設備的選擇 (20) 3.附錄3主接線圖 (29) 4.參考文獻 (29)
前言 電力工業是能源工業、基礎工業，在國家建設和國民經濟發展中佔據十分重要的位置，是時間國家現代化的戰略重點。電能是一種無形的、不能大量儲存的二次能源。電能的發、變、送、配和用電，幾乎是在同一瞬間完成的，須隨時保持功率平衡。要滿足國民經濟發展的要求就必須加強電網建設，而變電站建設就是電網建設中的重要一環。在變電站的設計中，既要求所變電能能很好地服務於工業生產，又要切實保證工廠生產和生活的用電的需要，並做好節能工作，就必須達到以下基本要求： 安全在變電過程中，不發生人身事故和設備事故。 可靠所變電能應滿足電能用戶對用電的可靠性的要求。 優質所變電能應滿足電能用戶對電壓和頻率等品質的要求。 經濟變電站的投資要少，輸送費用要低，並盡可能地節約電能、減少有色金屬的消耗量和盡可能地節約用地面積。 110KV變電站屬於高壓網路，該地區變電所所涉及方面多，考慮問題多，分析變電所擔負的任務及用戶負荷等情況，選擇所址，利用用戶數據進行負荷計算，確定用戶無功功率補償裝置。同時進行各種變壓器的選擇，從而確定變電站的接線方式，再進行短路電流計算，選擇送配電網路及導線，進行短路電流計算。選擇變電站高低壓電氣設備，為變電站平面及剖面圖提供依據。本變電所的初步設計包括了：（1）總體方案的確定（2）負荷分析（3）短路電流的計算（4）高低壓配電系統設計與系統接線方案選擇（5）繼電保護的選擇與整定（6）防雷與接地保護等內容。 隨著電力技術高新化、複雜化的迅速發展，電力系統在從發電到供電的所有領域中，通過新技術的使用，都在不斷的發生變化。變電所作為電力系統中一個關鍵的環節也同樣在新技術領域得到了充分的發展。 [關鍵字]變電站、變壓器、接線、高壓網路、配電系統
前言 电力工业为现代化生产提供主要动力。电力科学的发展和广泛应用，对我国工农业的迅速发展及人民生活水平的提高起到了巨大的作用和深远的影响。 通过对理论的学习理解以及实际的工作，我对变电所的原理和设备有了初步的解了。为了增加自己的动手能力，为以后的工作打下良好的基础，我选择了110kV/35kV/10kV系统设计作为自己的毕业课题。 随着大规模农网发行事业的深入实施，一个优质、安全、可靠、宽松的供电环境已实步形成，我们国家的电力事业逐渐和国际接轨。为了适应我国电力事业的发展及将所学的知识运用到实际生产中去，我进行了变电所设计。 我国大部分电网薄弱，变电所数量少，供电半径长，线路损耗大，致使线路末端用户电压过低，影响人民正常的生活和生产，为了达到迅速改变我国农村电网目前的状况，满足人民生活用电兼顾工农业发展，本变电所属于中小型变电所，进线端电压为110kV变电所。 本文首先根据老师所给的设计任务书上所给的材料系统及线路所给的负荷参数，分析负荷发展趋势。从负荷增长方面阐明了建立变电所的必要性，然后通过对拟定建设的变电所的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济方面及可靠性方面来考虑，确定了110kv、35kv 、10kv以及变电所用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了变电所用变压器的容量吉型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器进行了选择型号，从而完成110kv西海变电所的电气一次设备的设计。 由于知识的欠缺及设计资料的不足,设计中必然存在着很多问题,希望各位老师能够热情帮助,提出宝贵意见。
第5、6章图形第五章图形 L1 L2 L3 L4 A i i h QS L 1 J J 1 QF J_ _L A J. Q$ WB 「. 「__________________ I L L 1 L2 L3 L4 QF _L _L 丄 QS 电源i 电源n 图5-1不分段的单母线接线 WB QFd 电源I电源n 图5-2单母线分段接线
WBa A Q S E 1 { 丄 1 \ L .丄 L -I I I I I 1QF QFa 丄 丄 丄 丄 丄 WB L ： L1 L2 QSa J WBa \ QSa> 丄 1 丄 T 1 丄 WB | 1 段——T 二 一na 电源I 电源H 图5-3单母线带旁路母线接线 I I J \ QFdf __________ I 」 电源I 电源H 图5-4单母线分段带旁路母线接线 电源I 图5-5分段断路器兼作旁路断路器接线 图5-6旁路断路器兼作分段断路器接线 L 1 L2 QS QS 2 WBa QSa = 丄 \ QS 1QF 1 J QFa 2QF L ’ 丄 L L2 L 1 QS 5 QS 3 ［段 H 段 士 QS WB Q3 电源I
L1 L2 L3 L1 L2 L3 U I段 ■丄II --- ------------- 1 1QSi」TQSi - hr 1QF QS U Q QFj QS i L 1 br 2QF WB 丄□_ 1— 1 1 n __ WB 1丄」RT i U 段. I段. QS 1QS 1QS 1QF QF. 2QF 电源I电源I 图5-7双母线接线图5-8用母联断路器代替岀线断路器时电流的路径 L2 L3 L4 L 1 QFj1 图5-9双母线分段接线
变电所常用主接线4.5.4 总降压变电所主接线4.5.5 独立变电所主接线4.5.6 车间变电所主接线4.5.7 配电所主接线4.5.8 主接线2.1 电气主接线及设备选择(1) 主接线方式：农村小型变电所一般为用电末端变电所，35kV进线一回，变压器单台容量不大于5000kVA，设计规模为一台或两台变压器。35kV进线可不设开关，采用单母线方式，出线一般不超过6回。接在母线上的避雷器和电压互感器可合用一组隔离开关，接在变压器引出线上的避雷器不宜装设隔离开关。另外并联电容器补偿装置可根据具体情况决定是否设置。(2) 主变选用低损耗、免维护变压器，为适应用电负荷变化大、农村小水电多及电压变化大等特点，按有载调压设计，调压范围为35±3×2.5%。变压器35kV侧采用户外真空断路器(亦可选择SF6型)或负荷加熔断器保护，当采用负荷加熔断器保护时，负荷开关用于正常运行时操作变压器，熔断器用于变压器保护，熔断器选用K型熔丝，因它具有全范围内有效和可靠地开断最小过负荷电流至最大故障电流；10kV侧采用户外真空断路器。(3) 10kV出线采用户外真空断路器。10kV户外真空重合器是农村小型化变电所的新型产品，具有自动化程度高、技术性能好、适合农村电网的特点等优点。根据大量的运行经验和应用要求，变电所采用重合器作为保护开关时，应采用低压合闸线圈机构的分布式重合器。当采用断路器时，宜采用弹簧操作机构或小容量的直流操作机构。10kV设0.2级母线电压互感器一组，每回出线设0.2s电流互感器，以提高计量准确性，达到商业化运营的要求。(4) 所用变设计：装设35/0.4kV，50kVA所用变一台，供变电所照明、检修及二次保护用电。为保证变电所内部全部停电情况下，有可靠的操作和检修电源，所用变装于35kV进线隔离开关前面。当可靠性不满足时，应在低压侧、母线侧或联络线上各设一台所用变，并能互相备用。(5) 电压调整方式及电容器补偿方案：变电所的电压调整主要通过调整变压器分接头的方式实现。农村无功补偿应根据就地平衡的原则，采用集中补偿与分散补偿相结合的方式进行配置。电容器主要补偿变压器所耗无功，补偿容量一般取变压器容量的10%～15%，用户侧所耗无功采用配网分散补偿、就地平衡的原则。

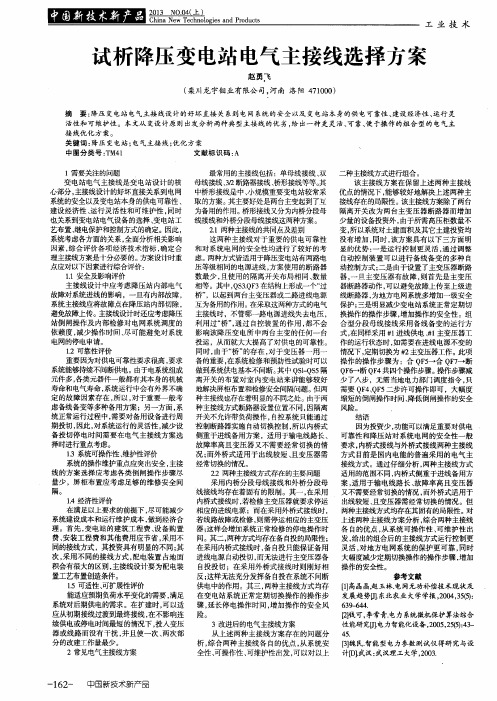

龙源期刊网 https://www.doczj.com/doc/546701099.html, 110kv降压变电站的电气主接线选择 作者：莫广宁 来源：《科技资讯》2011年第21期 摘要:变电站是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济运行,是联系发电厂和用户的中间环节,起着变换和分配电能的作用。电气主接线是发电厂变电所的主要 环节,电气主接线的拟定直接关系着全厂(所)电气设备的选择、配电装置的布置、继电保护和自动装置的确定,是变电站电气部分投资大小的决定性因素。本次设计建设一座110kV降压变电站,首先,根据主接线的经济可靠、运行灵活的要求选择各个电压等级的接线方式,在技术方面和经济方面进行比较,选取灵活的最优接线方式。 关键词:110kV降压变电站电气主接线方案选择 中图分类号:TM645 文献标识码:A 文章编号:1672-3791(2011)07(c)-0139-01 某变电所的电压等级为110kV,为一降压变电所,在系统中的地位比较重要,高压侧同时接收和变换功率,供35kV负荷和10kV负荷,属于地区一般变电所。建设规模:(1)110kV进出线共六回,其中两回是与系统连接的双回线,每回送电容量为45MVA,其余四回为单电源出线,送电容量为5MVA。(2)35kV出线共四回,其中两回出线每回送电容量为8MVA,另外两回出线,送电容量为7MVA、6MVA。(3)10kV出线共十回,其中六回架空出线,每回输电容量为2MVA,四回电缆线路,每回输电容量为1.8MVA。 1 所用电接线设计和所用变压器的选择 变电所的所用电是变电所的重要负荷,因此,在所用电设计时应按照运行可靠、检修和维护方便的要求,考虑变电所发展规划,妥善解决分期建设引起的问题,积极慎重地采用经过鉴定的新技术和新设备,使设计达到经济合理,技术先进,保证变电所安全,经济的运行。 所用变台数的确定:一般变电所装设一台所用变压器,对于枢纽变电所、装有两台以上主变压器的变电所中应装设两台容量相等的所用变压器,互为备用,如果能从变电所外引入一个可靠的低压备用电源时,也可装设一台所用变压器。根据如上规定,本变电所选用两台容量相等的所用变压器。 所用变压器的容量应按所用负荷选择。
化工厂总降压变电所电 气部分设计 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
信息与电气工程学院 课程设计说明书（2015/2016学年第一学期） 课程名称：企业供电系统工程设计 题目：某化工厂总降压变电所 电气部分设计 专业班级： 学生姓名： 学号： 指导教师： 设计周数： 1周 设计成绩： 2016年1月14日
目录 一、原始数据及设计任务 (2) 二、技术要求 (3) 三、负荷统计计算表 (3) 四、无功功率补偿 (6) 五、高低压供配电系统 (6) 5.1高压线路导线的选择 (7) 5.2低压线路导线的选择 (7) 六、变压器台数、容量、型号选择 (7) 6.1主变压器台数的选择 (7) 6.2变电所主变压器容量的选择 (7) 6.3型号的选择 (9) 七、变电所主接线图 (10) 八、短路电流的计算 (10) 九、主要高压设备器件的选择与校验 (12)
9.1变电所高压侧一次设备的选择 (12) 9.2变电所高压侧一次设备的校验 (13) 十、学习心得与体会 (13) 十一、参考文献 (14) 一、原始数据及设计任务 1、工厂负荷情况 2、全厂负荷情况：该厂主要车间及辅助设施均为Ⅱ类负荷，3班工作制，最大负荷利用小时数Tmax=5800h。全厂各车间负荷情况见表1和表2（注：同期系数为0.9）。 表1?各车间380V负荷 车变代号车间名称设备容量KW 需要系数Kd 功率因数cosα 锻压车间1000 0.3 0.6 B1 工具车间200 0.3 0.65
110kV变电站电气主接线选择变电站电气主接线是指高压电气设备通过连线组成的接受或者分配电能的电路。其形式与电力系统整体及变电所的运行可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置的布置、继电保护和控制方式的拟定有较大影响。所以,主接线设计是一个综合性问题,应根据电力系统发展要求,着重分析变电所在系统中所处的地位、性质、规模及电气设备特点等,做出符合实际需要的经济合理的电气主接线。下面就地方电网中小型110kV变电站电气主接线的选择作一探讨。 一变电所主接线基本要求 1．1 保证必要的供电可靠性和电能质量。 保证供电可靠性和电能质量是对主接线设计的最基本要求，当系统发生故障时,要求停电范围小,恢复供电快，电压、频率和供电连续可靠是表征电能质量的基本指标,主接线应在各种运行方式下都能满足这方面的要求。 1. 2 具有一定的灵活性和方便性。 主接线应能适应各种运行状态,灵活地进行运行方式切换，能适应一定时期内没有预计到的负荷水平变化，在改变运行方式时操作方便,便于变电所的扩建。 1. 3 具有经济性。 在确保供电可靠、满足电能质量的前提下,应尽量节省建设投资和运行费用,减少用地面积。 1. 4 简化主接线。 配网自动化、变电所无人化是现代电网发展的必然趋势,简化主接线为这一技术的全面实施创造了更为有利的条件。 1. 5 设计标准化。 同类型变电所采用相同的主接线形式,可使主接线规范化、标准化,有利于系统运行和设备检修。 1. 6 具有发展和扩建的可能性。 变电站电气主接线应根据发展的需要具有一定的扩展性。 二变电所主接线基本形式的变化 随着电力系统的发展，调度自动化水平的提高及新设备新技术的广泛应用,变电所电气主接线形式亦有了很大变化。目前常用的主接线形式有:单母线、单母线带旁路母线、单母线分段、单母线分段带旁路、双母线、双母线分段带旁路、一个半断路器接线、桥形接线及线路变压器组接线等。从形式上看,主接线的发展过程是由简单到复杂,再由复杂到简单的过程。在上世纪70年代,由于当时受电气设备制造技术、通信技术和控制技术等条件的制约, 为了提高系统供电可靠性,产生了从简单到复杂的主接线演变过程。在当今的技术环境中, 随着新技术、高质量电气产品广泛应用,在某些条件下采用简单主接线方式比复杂主接线方式更可靠、更安全,变电所主接线日趋简化。因此,变电所电气主接线形式应根据可靠性、灵活性、经济性及技术环境统一性来决定。 三地方电网110kV变电站的主接线选择 在电力系统和变电所设计中,根据变电所在系统中的地位和作用,可把地方电网中110kV变电所分为终端变电所和中间变电所两大类。下面就这两类变电所高压侧电气主接线模式作一分
变电站主接线图绘制要求 （征求意见） XXXX-XX-XX批准XXXX-XX-XX实施XXX局电力管理总公司发布 前言 本标准由电力公司标准化委员会提出并归口。 本标准由电力公司负责起草。 本标准主要起草人： 变电站主接线图绘制要求1范围 本标准规定了XXX局电网变电站、简易变电站、配电室、环网柜及分线箱等电气主接线绘制内容与要求。 本标准适用于XXXX局6kV-220kV变电站、配电室、环网柜及分线箱主接线图绘制。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期引用文件，其随后所有修改单（不包含勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用于本标准。 GB/T4728电气简用图形符号 DL5028-93电气工程制图标准 3绘图软件 为了实行图纸统一管理，实现网络共享，考虑到现有的绘图技术与条件，统一采用DeGraph4软件进行绘图。有条件的可以用AUTOCAD绘图软件进行绘制，但应满足图纸管理要求。 4坐标网 DeGraph4绘图软件测量坐标网采用平面坐标点X、Y表示，X代表横坐标，Y代表纵坐标，X2-X1代表横向距离，Y2-Y1代表纵向距离，绘图时可参考对象属性框所提示的数据。 5图纸幅面及页面设置 5.1接线图统一采用A3横式幅面，大小为297×42010-3m。 5.2用DeGraph4画图边框时，按照对象属性框所提示的X、Y值画矩形图框。其中，A3图幅要求X1=80，Y1=60，X2=1536，Y2=1060，单位为像素。 5.3在页面设置菜单框选项设定：上边距为0，左边距为0，右边距为0，下边距为0，打印比例设为97，无图幅线，单位为10-3m。 5.4图纸打印时可按照需要适当缩放打印比例和更改图幅大小。 6平面布置 主接线图中设备进线位于图纸上侧，依此为参考绘制其它设备。设备回路按照220kV、110kV、35kV、6kV、400V从上往下纵向排列，但220kV、110kV变电站主接线图中35kV设备位于图纸左侧或右侧排列，并且各回路呈水平排列。所有设备回路均按照实际相对位置进行绘制。
试论变电站电气主接线的设计问题 摘要：现代电力系统是一个巨大的、严密的整体。各类发电厂、变电站分工完 成整个电力系统的发电、变电和配电的任务。其主接线的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。 关键词：变电站；电气主接线设计；问题 1 电气主线设计重点考虑因素 在进行变电站电气主接线设计时，要着重考虑下列问题： 1.1 变电站在整体电力系统中所处地位与承载的作用。具体来说，变电所的主要种类有：区域变电所、终端变电所、企业变电所、居民社区分支变电所、枢纽 变电所等，每一种变电所的地位与作用是不同的，在整体电力系统中的地位与作 用决定了电气主接线的设计，对电气主接线的可靠性、灵活性及经济性的要求不 尽相同。 1.2 明确主接线的载荷重要性分级。在变电站电气主接线设计过程中，要充分评估考虑电力负荷重要性分级与主接线出线会输等对主接线使用寿命的影响。具 体来说，一级电力载荷量，必须实现两个独立电源供电，当其中之一电源无法供 电时，另一电源保证全部一级载荷连续供电；二级电力载荷量，也应该实现两个 电源供电，当其中之一电源无法供电时，另一电源要保证大部分二级载荷连续供电；三级载荷一般仅需用一个电源供电即可。 1.3 备用容量影响。在变电站电气设备主接线设计时，要考虑备用容量是否使用，如果使用要考察其实际容量大小对电气主接线的影响。其中，备用容量的发、送、变等不同运行情况都是为了实现供电的平稳可靠，为实现在载荷不稳、设备 维修养护、突发故障停运等情况发生时，保证可靠的供电。 2 变电站主接线方式的基本要求 2.1可靠性。断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。 2.2灵活性。主接线正常运行时可以根据调度的要求灵活的改变运行方式，达到调度的目的，而且在各种事故或设备检修时，能尽快地退出设备。切除故障停 电时间最短、影响范围最小，并且再检修在检修时可以保证检修人员的安全。 2.3 适应性与可扩展性 适应性主要指主接线设计时要充分考虑在载荷水平发生变化情况下，能适应 变化，满足正常供电需求，同时，在未来变电站进行扩建时，可以适应从初期接 线逐渐过渡到最终接线，实现在影响连续供电或停电实践最短的情况下，投入变 压器或线路互不干扰，并且使得一二次部分的改建工程量实现最小化。 3变电站电气主接线的设计问题 3.1 认真考虑变电所在电力系统中的位置，变电站在电力系统中的作用和地位是决定电气主接线的主要因素，变电站具有较多分类，功能存在较大差别，在电 力系统中的地位与作用不同，对主接线连接的的经济性、可靠性以及灵活性都具 有不同要求，因而，在电气主接线设计过程中，需要认真考虑变电站的地位与功能，以此为依据进行电气主接线设计。 3.2 充分考虑变电站近远期的发展规模，在电气主接线设计过程中，需要根据电力发展规划，依照负荷大小，增长速度，地区网络情况等因素进行综合考虑， 以此来确定电气主接线的出线数，连接电源数以及接线形式。 3.3 仔细考虑变台数对电气主接线的影响，变电站的变台数直接影响着电力的
变电站一次系统图 1、单母线接线 特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。 主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。 主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。 适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。 2、单母线分段接线 特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。当对可靠性要求不高时，也可利用分段隔离开关进行分段。母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。母线分段一般分为2－3段。 优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性； 缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。 3、单母线分段带旁路母线接线 优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。 4、双母线接线 优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开
