有关猪舍的标准化设计
标准化猪场初步设计方案
一、标准化场地面积
场地面积一般一个饲养100头生产母猪、年出栏1800—2000头育肥猪的小型猪场，占地面积7—10亩；饲养500头生产母猪、年出栏猪9000—1000头育肥猪中型猪场，以占地面积30—40亩为宜。养猪场总占地面积也可按年出栏一头育肥猪2.5—3.5平方米的参数计算。
二、猪舍规划
1、各类猪栏所需数量的计算可按以下公式计算：妊娠舍猪栏数=年分娩数妆壬娠舍饲养时间￡65;分娩舍猪栏数=年分娩窝数X分娩舍饲养时间七65;配种舍猪栏数二年分娩窝数X配种舍饲养时间￡65每栏饲养头数；后备猪舍栏数二年更新头数X更新猪舍饲养时间七65每栏饲养头数；种公猪舍栏数二常年平均饲养母猪数勻5（或20）;保育仔猪栏数二年分娩窝数X窝平断奶仔数X呆育舍饲养时间￡65每栏饲养头数。每一阶段猪栏都要比计算数多10%，亦即所得数乘以1.1 倍，为生产计划安排留一定余地，便于管理。
2、各类猪舍栋数计算出各类猪栏的数量后，再根据各类猪栏的规格及排粪沟、走道、值班室的规格，即可计算出各类猪舍的建筑尺寸和需要的栋数。
3、猪舍布局及内部规划根据生产工艺流程，为管理方便，缩短转群距离，应以
分娩舍为中心，保育舍靠近分娩舍，幼猪舍靠近保育舍，肥猪舍再挨着幼猪舍，妊娠（配种）舍也靠近分娩舍。在同一条生产线中，各猪舍的长度应基本一致, 以50?80
米为宜。猪舍的宽度最好在8米左右。配种舍的公母猪栏应相对或相邻排列。分娩舍尽量做到 24栏为一个单元，保育舍 12栏为一个单元，而且单元之间隔离，其它猪舍则尽量做到 24栏或 12栏为一组。
三、猪舍功能分区
1、生产区：包括各种猪舍、消毒室（更衣、洗澡、消毒）、消毒池、药房、兽医室、出猪台、维修及仓库、值班室等。生产区建筑面积约占总面积的 70— 80%。其中种猪舍要求与其他猪舍隔离，形成种猪区。各猪舍由饲料库内门领料，用场内小车运送，并在靠围墙处设置装猪台，在生产区入口处设置专门的消毒间或消毒池。
2、生产辅助区：包括饲料厂及仓库、水塔、水井房、锅炉房、变电室、车库、屠宰加工厂、修配厂等。
3、管理与生活区：包括办公、食堂、职工宿舍等。应建在上风处，距生产区距离不宜远。
4、隔离舍、粪便处理区：包括病死猪处理室、污水处理（或沼气池）设施等，这些设施应远离生产及生活区，设在下风向，地势较低的地方。
四、猪舍建筑
1、地面：应具备坚固、耐久、抗机械作用力，以及保温、防潮、不滑、不透水、
易于清扫与消毒。地面应斜向排水沟，坡度为2— 3%。大多数采用混泥土地面，
为克服水泥地面潮湿和传热快的缺点，地面层选用导热系数低的材料，垫层可采用炉灰渣、空心砖等保温防潮材料。采用部分或全部漏缝地板。
2、墙壁：必须具备坚固、耐久、耐水、耐酸、防火能力，便于清扫、消毒；同时应有良好的保温与隔热性能。猪舍主墙壁厚在 25—30厘米，隔墙厚度 15厘米。
3、屋顶：应具有防水、保温、承重、结构轻便的特性。猪舍屋面的传热系数R
应不小于 023W/K ，天棚屋面应净高 4米以上，重庆地区多数规模猪场用石棉或小青瓦双坡式房顶，但最好要在室内装吊顶。 4、门窗：猪舍门一律要向外开，门上不应有尖锐突出物，不应有门槛、台阶。双列猪舍中间道为双扇门，一般要求宽度不小于 1.4 米，高度 2 米，饲喂通道侧圈门高 0.8—1 米，宽 0.6— 0.8 米。开放式的种公猪运动场前墙应设有门，高0.8—1.0米，宽0.8米。窗户距地面高1.2—1.5 米，窗顶距屋檐40 厘米，两窗间隔距离为其宽度的1 倍。5、猪栏：材料要就地取材（一般用砖砌墙水泥抹面，也可用钢棚栏），栏高一般与圈门高相当。
6、其他主要辅助结构：送料道宽 1.2—1.5 米，粪道宽 1.0—1.2 米；生产辅助间设在猪舍的一端，地面高出送料道2 厘米。粪尿沟最好设明沟，不能积水，如建成暗沟，要设成活动式盖，便于定期检查清洗。
五、猪舍的类型
1、公猪舍一般为半开放式，内设走道，外有小运动场（与猪舍大小基本一样），以增加种公猪的运动量，一圈一头，一般单圈建筑面积在8—10 平方米。
2、空怀、妊娠母猪舍空怀、妊娠母猪最常用的一种饲养方式是分组大栏饲养，一般每栏饲养空怀母猪 4—5 头、妊娠母猪 2—4 头。猪圈布置多为单走道双列式。猪圈面积一般为10—12 平方米，地面坡降不要大于3 度，地表不要太光滑，以防母猪跌倒。大规模场多用限位栏，但母猪淘汰率较高，夏季不利于降温。
3、分娩哺育舍分娩哺育舍布置多为两列式，有高床分娩栏和地面两种形式。大多数规模场采用网上分娩栏，主要是由母猪限制栏、仔猪围栏、钢筋编织的漏缝地板网、保温箱、支腿等组成。地面分娩舍（约 8 平方米），是在普通砖混结构种母猪栏内一角处设一仔猪保育箱。、
4、仔猪保育舍可采用网上保育栏，1~2 窝一栏网上饲养，用自动落料食槽，自由采食。仔猪保育栏主要由钢筋编织的漏缝地板网、围栏、自动
落食槽、饮水器、连接卡等组成。
5、生长、育肥舍和后备母猪舍这三种猪舍均采用大栏地面群养方式，其结构形式基本相同，只是在外形尺寸上因饲养头数和猪体大小的不同而有所变化。
第一章编制依据 一、编制说明 本施工组织设计的编制，以国家规范及相关规定为依据，以“创精品工程”为主线，以丰富的施工和管理经验为依托，以业主满意为目的。是我们对本工程全面理解后所做出的总体策划，并籍此以指导本工程的施工。 二、编制内容及范围 根据本工程的现场实际情况，本施工组织设计主要包括以下内容： 1、总体概述：主要对本工程进行总体施工部署，包括项目组织机构、总体施工方案、各种资源的投入等进行了重点阐述； 2、施工进度计划：根据施工总体部署，重点编制了以工程主体结构施工为关键工序的进度计划，并提出了一系列的保证措施； 3、技术力量的投入计划及其保证措施：根据施工总体进度计划安排，我们制定相应的劳动力投入计划，并将在企业内部择优投入。 4、机械设备投入计划及材料投入：根据总体施工方案，为确保工程进度，我们尽可能地提高机械化作业，合理配备施工机械；结合工程实际需要制定周转材料及施工用材的作用计划，落实货源确保供应。 5、施工平面布置：根据现场实际情况及业主要求，我们根据施工各阶段的各类资源的投入量，对施工现场作了全面科学地规划，以确保布置合理，提高效率。 6、施工工艺及技术措施：针对工程特点，我们主要对砖墙、抹灰混凝土垫层、PVC遮阳板制安、化粪池、PVC排水管、PPR给水管安装、
水龙头、电线缆、栏栅制安、开关箱等重点的工序编制了的施工方案。 7、施工安全及文明施工措施：我们将严格执行《东莞市建筑工程文明施工管理实施细则》有关要求，做好施工过程的安全文明施工管理。 8、质量标准及质量保证措施：我们承诺本工程质量目标满足业主要求。为确保目标的实现，本章节中提出了一系列措施。 1．3规范标准 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑装饰装修工程施工质量验收规范》GB50210-2001 《建设工程文件归档整理规范》GG/T5.328-2001 第二章工程概况及特点 本工程为猪舍改造项目，主要内容有：水泥砂浆砌砖墙、抹灰混凝土垫层、沟底抹灰、钢支架PVC遮阳板制安、化粪池、PVC排水管、PPR给水管安装、水龙头、电线缆、节能灯泡安装、栏栅制安、开关箱安装等工作。 1.工程特点 我们在充分考虑了该工程的施工特点、难点后，有充足的信心，保证按质、按期、全面地完成工程。 为保证该项目的文明施工，我公司在施工现场只设置作业区，生活区在工地附近另行安排。我公司将对施工区环境卫生，安排专业人进行管理。减轻对人身健康的危害，最大限度地降低噪音，避免影响周围营业场所的正常营业，减少粉尘，减轻对人们的危害，垃圾清除、
自然养猪法育肥猪舍设计图 育肥猪舍图纸、设计图：单列式自然养猪法育肥猪舍比较合适，保证阳光充足，猪只活动区域大。一般为减少猪舍成本，除发酵床外，育肥猪舍也可采用塑料大棚式的结构。也可对现有猪舍进行改造，只要符合夏天通风降温、冬天保温除湿条件即可。 注：在育肥猪舍或保育舍中，图中预留一米的水泥地面，也可以不做这个水泥地面，在北方则可以不必预留这部分水泥地面，母猪舍和种公猪舍则必须有水泥地面以锻炼蹄角。
注：效果图中的尺寸不一定要按图中的来，可以根据实际情况进行调整，预留硬质水泥地面的宽度一般为0.8～1.3米左右，效果图中为1米，建议为1米左右即可，主要适用于南方酷热天气初建的发酵床加上停电等没有风扇的情况下使用，北方可以不必预留这部分水泥地面。 发酵床生态垫料养猪法，要求猪舍所在地的地面渗透性比较好，也就是地势比较高的地方，地下水位低的地方都可以，南方地下水位高，则适应于做成地上式或半地上式的垫料层。如下图，图中黑色为垫料部分。
气温逐渐回升，有些打算今年投入养猪的朋友要着手建猪场了，今天开始我们推出猪场建设系列文章，首先是发酵床养猪猪舍设计建造。 当前发酵床养猪的现有基本饲养模式是在舍内设置80～100厘米的地下或地上式垫料坑，填充锯末或秸秆等农副产品垫料，利用微生物制剂对垫料进行发酵，形成有益菌繁殖的小环境，抑制和分解有害菌，包括细菌和病毒；猪粪尿直接排放在垫料上，实现粪污零排放。 发酵床养猪猪舍设计图 粪尿加速了垫料微生物的发酵，产生热量，保证猪只能正常越冬；恢复了猪只的拱食习性，采食发酵产生的菌体蛋白，成为猪只的补充料；垫料较长时间（一般2-3年）根据需要清理一次，成为高档有机肥料；整个饲养过程对外达到零排放、无臭味、无污染。 猪舍建筑是一门深奥的科学，需要不断的总结完善。对于生态养猪的猪舍建筑，需要结合传统猪舍设计的优秀成果，但同时不要用传统思维模式来限制我们的设计思路，需要用创造性的思维去指导和不断创新猪舍设计。 图发酵床养猪猪舍设计图
猪舍建设方案 猪舍建设方案 篇一: 新农村建设示范片- 猪舍建设方案更多养猪资料请访问: /retype/zoom/0cdebef8941ea76e58fa0422?pn=2&x=0&y=14&raww=1600&rawh=1 280&o=png_6_0_0_229_169_777_623_1263.375_893.25&type=pic&aimh=384&md5sum =ea0931bc22939df5f083846432a0e420&sign=f990cde204&zoom=&png=472262- 890287&jpg=0-0" target="_blank"> 点此查看更多养猪资料请访问: /retype/zoom/0cdebef8941ea76e58fa0422?pn=3&x=0&y=14&raww=1499&rawh=8 03&o=png_6_0_0_216_204_830_445_1263.375_893.25&type=pic&aimh=257.1314209 472982&md5sum=ea0931bc22939df5f0838464320转自： wWw.cDfDs. 千池锝范文网: 猪舍建设方 案）0e420&sig n=f990cde204&zoom=&pn g=890288-976448&jpg=0-0" target="_blank"> 点此查看更多养猪资料请访问： /retype/zoom/0cdebef8941ea76e58fa0422?pn=4&x=0&y=1016&raww=869&rawh= 542&o=png_6_0_0_0_0_0_0_1263.375_893.25&type=pic&aimh=299.37859608745686 &md5sum=ea0931bc22939df5f083846432a0e420&sign=f990cde204&zoom=&png=97644 9-1279955&jpg=0-0" target="_blank"> 点此查看更多养猪资料请访问： /retype/zoom/0cdebef8941ea76e58fa0422?pn=5&x=0&y=921&raww=835&rawh=4
****有限公司新建工程 施 工 组 织 设 计 ****有限公司
目录 一、工程概况 (2) 二、施工组织设计的编制依据和编制原则 (2) 三、施工部署及准备 (4) 四、施工组织设计 (6) 五、主要分项工程施工工艺及技术措施 (7) 六、工程投入的主要施工机械设备及主要施工机械设备进场计划 (15) 七、施工劳动力计划表（后附） (15) 八、确保工程质量的技术组织措施 (15) 九、质量通病预防及治理措施 (19) 十、施工重点、难点的质量控制措施 (22) 十一、确保安全生产的技术组织措施 (24) 十二、确保文明施工的技术组织措施 (26) 十三、确保工期的技术组织措施 (29) 十四、雨季施工措施 (30) 十五、公司承诺 (34) 十六、所附图表 (35)
一、工程概况 本工程为****有限公司新建猪场项目，包括种猪舍、保育舍、公猪舍、综合房、设备设施房、道路、设施设备房、隔离舍等项目， 总面积为****m2。其中种猪舍、公猪舍、设备设施房为门式钢架、钢框架结构，其余为砖混结构，所有单体均为单层建筑。 二、施工组织设计的编制依据和编制原则 1、编制依据 （1）建设项目的总平面布置及现场实地勘察资料。 （2）全套设计图纸。 （3）国家现行的法律、法规、条例、施工规范、质量验收规范、技术规程、操作规程。 （4）建设单位对工程施工可能提供的条件。 （5）本工程现已具备的施工条件。 （6）我单位的管理制度，拟配项目部的管理办法以及规定。 2、编制原则 （1）遵照招标文件中的要求工期，抓住主要施工工序，全面合理，科学地组建项目管理机构，配备齐全的管理队伍，投入本工程所需要的施工设备及施工机具，按照建筑工程的特点，先地下，后地下，安排组织好工序的交接，编制好科学合理的施工进度计划，精心细致地编制施工组织设计，达到均衡生产，在保证工程质量、安全生产的前提下，最大限度地缩短工期。
有关猪舍的标准化设计 标准化猪场初步设计方案 一、标准化场地面积 场地面积一般一个饲养100头生产母猪、年出栏1800—2000头育肥猪的小型猪场，占地面积7—10亩；饲养500头生产母猪、年出栏猪9000—1000头育肥猪中型猪场，以占地面积30—40亩为宜。养猪场总占地面积也可按年出栏一头育肥猪2.5—3.5平方米的参数计算。 二、猪舍规划 1、各类猪栏所需数量的计算可按以下公式计算：妊娠舍猪栏数=年分娩数×妊娠舍饲养时间÷365；分娩舍猪栏数=年分娩窝数×分娩舍饲养时间÷365；配种舍猪栏数＝年分娩窝数×配种舍饲养时间÷365÷每栏饲养头数；后备猪舍栏数＝年更新头数×更新猪舍饲养时间÷365÷每栏饲养头数；种公猪舍栏数＝常年平均饲养母猪数÷15（或20）；保育仔猪栏数＝年分娩窝数×窝平断奶仔数×保育舍饲养时间÷365÷每栏饲养头数。每一阶段猪栏都要比计算数多10％，亦即所得数乘以1.1倍，为生产计划安排留一定余地，便于管理。 ２、各类猪舍栋数计算出各类猪栏的数量后，再根据各类猪栏的规格及排粪沟、走道、值班室的规格，即可计算出各类猪舍的建筑尺寸和需要的栋数。 ３、猪舍布局及内部规划根据生产工艺流程，为管理方便，缩短转群距离，应以分娩舍为中心，保育舍靠近分娩舍，幼猪舍靠近保育舍，肥猪舍再挨着幼猪舍，妊娠（配种）舍也靠近分娩舍。在同一条生产线中，各猪舍的长度应基本一致，
以50～80米为宜。猪舍的宽度最好在8米左右。配种舍的公母猪栏应相对或相邻排列。分娩舍尽量做到24栏为一个单元，保育舍12栏为一个单元，而且单元之间隔离，其它猪舍则尽量做到24栏或12栏为一组。 三、猪舍功能分区 1、生产区：包括各种猪舍、消毒室（更衣、洗澡、消毒）、消毒池、药房、兽医室、出猪台、维修及仓库、值班室等。生产区建筑面积约占总面积的70—80%。其中种猪舍要求与其他猪舍隔离，形成种猪区。各猪舍由饲料库内门领料，用场内小车运送，并在靠围墙处设置装猪台，在生产区入口处设置专门的消毒间或消毒池。 2、生产辅助区：包括饲料厂及仓库、水塔、水井房、锅炉房、变电室、车库、屠宰加工厂、修配厂等。 3、管理与生活区：包括办公、食堂、职工宿舍等。应建在上风处，距生产区距离不宜远。 4、隔离舍、粪便处理区：包括病死猪处理室、污水处理（或沼气池）设施等，这些设施应远离生产及生活区，设在下风向，地势较低的地方。 四、猪舍建筑 1、地面：应具备坚固、耐久、抗机械作用力，以及保温、防潮、不滑、不透水、易于清扫与消毒。地面应斜向排水沟，坡度为2—3%。大多数采用混泥土地面，为克服水泥地面潮湿和传热快的缺点，地面层选用导热系数低的材料，垫层可采用炉灰渣、空心砖等保温防潮材料。采用部分或全部漏缝地板。 2、墙壁：必须具备坚固、耐久、耐水、耐酸、防火能力，便于清扫、消毒；同时应有良好的保温与隔热性能。猪舍主墙壁厚在25—30厘米，隔墙厚度15厘米。
. 生猪标准化规模养殖场（小区）建设规范 为规范生猪标准化规模养殖场(小区)建设、生产、管理过程中的选址、规划、 猪舍建设、饲养管理、疫病防治、废弃物处理、组织管理行为和备案管理规定，加强产品质 量监管，促进生猪生产方式转变，根据《中华人民共和国畜牧法》、《中华人民共和国动物 防疫法》和《云南省畜禽养殖场养殖小区养殖规模标准和备案规定》等有关规定，制定本规 范。 一、建设原则 生猪标准化规模养殖场、养殖小区建设坚持人畜分离、因地制宜、统一规划、合理布局、相对集中、规模适度、管理规范、综合利用、节约用地、保护耕地、突出重点、稳步推进的 原则。 二、建设要求 (一)选址条件 1、符合本区域内养殖业规划布局的总体要求，建在非禁养区、非限养区和非饮用水源 保护区内且距禁养区和饮用水源保护区边界不小于500m。 2、符合环境保护和动物防疫要求。新建、改建和扩建生猪养殖场、养殖小区按照《中 华人民共和国环境影响评价法》的有关规定进行环境影响评价，并提出切实、可行的污染物治理和综合利用方案。 3、符合当地土地利用总体规划和城乡发展规划，建设永久性生猪标准化规模养殖场、 养殖小区不得占用基本农田，充分利用空闲地和未利用土地。 4、坚持农牧结合、林牧结合、果牧结合、生态养殖，既要充分考虑饲草饲料供给、运 输方便，又要注重公共卫生安全，实现行业交叉、循环利用、相互得益、持续发展。逐步实 现生猪规模养殖场（小区）布局合理化、生产标准化、产品无公害化、资源循环利用化、环 境清洁化。
. 5、建在地势平坦、场地干燥、水源充足、水质良好、排污方便、交通便利、供电稳定、 通风向阳、无污染、无疫源的地方，处于村庄常年主导风向的下风向。 6、距铁路、县级以上公路、城镇、居民区、学校、医院等公共场所和其它畜禽养殖场 500m以上；距屠宰厂、畜产品加工厂、畜禽交易市场、垃圾及污水处理场所、风景旅游区 1500m以上。 7、符合法律、法规和规章规定的其他条件。 (二)规划布局。 1、生猪规模养殖场（小区）建设规划布局要科学合理、整齐紧凑，既有利于生产管理， 又便于防疫。分管理区、生产区、废弃物及无害化处理区3部分。管理区、生产区处于上风向，废弃物处理区处于下风向。 2、管理区包括办公室、值班室、消毒室、消毒池、技术服务室。 3、生产区包括猪舍、人工授精室、兽医室、隔离观察室、饲料库房和饲养员住室。兽 医室、猪舍、饲料库房和饲养员住室保持一定距离。生产区入口处设消毒池。 4、废弃物及无害化处理区包括病猪隔离室、病死猪无害化处理间和粪污无害化处理设 施(沼气池、沉淀池、氧化池、粪便堆积发酵池等)，并距生产区一定距离，由围墙和绿化带 隔开。 5、生猪规模养殖场（小区）内净道和污道分开。人员、猪和物资转运采取单一流向。 净道主要用于饲养员行走、运料和猪群周转等；污道主要用于粪便等废弃物运出。 (三)公共卫生设施。 1、生猪规模养殖场（小区）周围建有围墙或其他隔离设施，入口处设消毒池和消毒室。 消毒室安装喷雾消毒设施或紫外线消毒灯。 2、生猪规模养殖场（小区）采取集中给水方式，水质符合《无公害食品畜禽饮用水水 质》(NY5027)的要求。
猪舍建筑标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

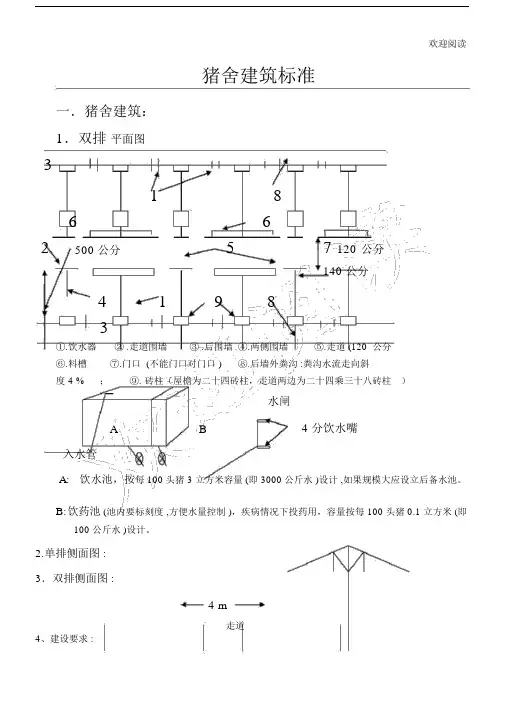

猪舍建筑标准 一．猪舍建筑： 1．双排平面图 ①.饮水器②.走道围墙③.后围墙④.两侧围墙⑤.走道(120公分 ⑥.料槽⑦.门口 (不能门口对门口) ⑧.后墙外粪沟:粪沟水流走向斜 度4 % ；⑨. 砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖 A: 饮水池，按每100头猪3立方米容量(即3000公斤水)设计,如果规模大应设立后备水池。
B:饮药池(池内要标刻度,方便水量控制)，疾病情况下投药用，容量按每100头猪立方米(即100公斤水)设计。 2.单排侧面图: 3．双排侧面图: 4 1）排粪沟：沟底宽以32公分为宜。每100头猪需配备1个15平方米的隔离栏。 2）檐口高度：猪舍建在空旷地的为-2.3米，猪舍建在一面靠山的为—2.6米。 3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。 4）砖柱：屋檐砖柱为24砖柱，走道两边砖柱为24*38砖柱。注：24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。
5）墙高及批荡：猪舍周边外墙高80 公分，舍内墙一律为75公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。 6）栏门口：栏门宽80公分，栏门墙两边预留门槽，用来装铁栏门或木板。 7）走道：猪舍内走道宽1.2米，呈龟背形，以不积水为宜，要低于猪栏地面3公分。 8）猪栏规格：单排猪舍每卡猪栏宽*深为3.2M *5 M（注：双排猪舍的每卡猪栏宽*深为3.2M *4.5 M） 9）地面：由内向外留有一定斜度（12—15公分），便于冲洗和排便。 10）屋顶的处理： ①架好行条后，先用杉木条或竹片，每间隔30厘米铺一条，从屋顶铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（3公分)禾草；最后才盖石棉瓦； ②猪舍屋顶盖三层处理的好处：一是有利炎热夏季防暑防温。建猪舍时即一步到位，省了往后多年的瓦面盖草麻烦；二是冬季容易保暖。11）水泥地面要求: 地面使用标号水泥，先铺C20砼混凝土6公分，面抹1：2水泥沙浆2公分(沙要过筛，猪舍地面不能用粗砂，因为粗沙会影响猪脚)，同时防止地面过滑。地面由内向外留有一定斜度，便于冲洗和排便(如图所示), 斜度前后高低12—15公分。地面不能积水、坑洼、凹凸不平、不能光滑或过水泥油。靠门一侧地面要比靠后墙的地面平，保证肉猪靠门睡觉。 二、单个猪栏建筑:
50头基础母猪舍设计 （一）公猪、空怀、妊娠母猪舍(见图1、2） 厚塑料棚膜 门2m 2.5m 2.0m 1.2m 1.7×1.2 坡度0.1 尿沟0.4×0.25m 3.5m 1.5m 图1厚塑料暖棚公猪、空怀、妊娠母猪舍侧面图（单位：米） 42m 3ｍ6m 30m 3m 喂料过道饲槽 1.5m 值值 班公猪栏空怀妊娠母猪舍班 3.5m 4.5m 室室 运动场10ｍ 图2 厚塑料暖棚公猪、空怀妊娠母猪舍平面图（单位：米） （1）公猪舍栏位：3头（1头/栏，每栏宽3.5m×长2m），设3个栏 （2）空怀母猪舍栏位：50头（5头/栏，每栏长3.5m×宽3m），设10个栏 （3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ （4）公猪、空怀母猪舍面积：长42m（♀30ｍ＋♂6ｍ＋值班6ｍ）×宽5m=210㎡
（二）产仔舍与保育舍（见图1、2、3） 0.4m 抽风机进风口0.4m 前窗户后窗户0.5m 2.6m1.2m 产床 1.0m 1.7m 1.1m 2.2m 1.2m 2.2m 1.1m 7.8m 图1产仔舍剖面图（单位：米） 38.3m 3m 1ｍ17.5ｍ 1 1ｍ10.8ｍ 1ｍ 3ｍ 贮锅 1.1m 料保育7个产床6套炉 2.2m 房 喂料通道 1.2m 7.8m 值舍栏7个产床6套值 2.2m 班班 1.1m 图2 产仔舍平面图（单位：米） （1）产仔舍：设12个床（长12.8m×宽7.8ｍ） （2）保育舍：设14个栏（长19.5ｍ×宽7.8ｍ）每栏长2.5m×宽3.5m （3）值班室：2侧各1个（住人或存放饲料），长3ｍ×宽3.3ｍ （4）面积：长38.3m×宽7.8m=298.74㎡
猪舍的建筑设计 1.猪舍的形式 (1按屋顶形式分猪舍有单坡式、双坡式等。单坡式一般跨度小，结构简单，造价低，光照和通风好，适合小规模猪场。双坡式一般跨度大，双列猪舍和多列猪舍常用该形式，其保温效果好，但投资较多。 (2按墙的结构和有无窗户分猪舍有开放式、半开放式和封闭式。开放式是三面有墙一面无墙，通风透光好，不保温，造价低。半开放式是三面有墙一面半截墙，保温稍优于开放式。封闭式是四面有墙，又可分为窗和无窗两种。 (3按猪栏排利分猪舍有单列式、双列式和多列式。 2.猪舍的基本结构 一列完整的猪舍，主要由墙壁、屋顶、地面、门、窗、粪尿沟、隔栏等部分构成。 1墙壁 要求坚固、耐用，保温性好。比较理想的墙壁为砖砌墙，要求水泥勾缝，离地0.8～1．0米水泥抹面. 2屋顶 较理想的屋顶为水泥预制板平板式，并加15～20厘米厚的土以利保温、防暑.目前，北京瑞普有限公司的新技术产品，其屋顶采用进口新型材料，做成钢架结构支撑系统、瓦楞钢房顶板，并夹有玻璃纤维保温棉，保温效果良好。 3地板 地板的要求坚固、耐用，渗水良好。比较理想的地板是水泥勾缝平砖式(属新技术。其次为夯实的三合土地板，三合土要混合均匀，湿度适中，切实夯实。 4粪尿沟 开放式猪舍要求设在前墙外面；全封闭、半封闭(冬天扣塑棚猪舍可设在距南墙40厘米处，并加盖漏缝地板。粪尿沟的宽度应根据舍内面积设计，至少有30厘米宽。漏缝地板的缝隙宽度要求不得大于1．5厘米。 5门窗
开放式猪舍运动场前墙应设有门，高0．8～1．0米，宽0．6米，要求特别结实，尤其是种猪舍；半封闭猪舍则与运动场的隔墙上开门，高0．8米，宽0．6 米；全封闭猪舍仅在饲喂通道侧设门，门高0．8～1．0米，宽0．6米。通道的门高1．8米，宽1．0米。无论哪种猪舍都应设后窗。开放式、半封闭式猪舍的后窗长与高皆为40厘米，上框距墙顶40厘米；半封闭式中隔墙窗户及全封闭猪舍的前窗要尽量大，下框距地应为1．1米；全封闭猪舍的后墙窗户可大小，若条件允许，可装双层玻璃。 6猪栏 除通栏猪舍外，在一般密闭猪舍内均需建隔栏。隔栏材料基本上是两种，砖砌墙水泥抹面及钢栅栏。纵隔栏应为固定栅栏，横隔栏可为活动栅栏，以便进行舍内面积的调节。 3. 猪舍的类型 猪舍的设计与建筑，首先要符合养猪生产工艺流程，其次要考虑各自的实际情况。黄河以南地区以防潮隔热和防暑降温为主；黄河以北则以防寒保温和防潮防湿为重点。 (1公猪舍 公猪舍一般为单列半开放式，舍内温度要求15～20度，风速为0．2米／秒，内设走廊，外有小运动场，以增加种公猪的运动量，一圈一头。 (2空怀、妊娠母猪舍 空怀、妊娠母猪最常用的一种饲养方式是分组大栏群饲，一般每栏饲养空怀母猪4～5头、妊娠母猪2～4头。圈栏的结构有实体式、栏栅式、综合式三种，猪圈布置多为单走道双列式。猪圈面积一般为7～9平方米，地面坡降不要大于1／45，地表不要太光滑，以防母猪跌倒。也有用单圈饲养，一圈一头。舍温要求15～20度，风速为0．2米／秒。 (3分娩哺育舍 舍内设有分娩栏，布置多为两列或三列式。舍内温度要求15～20℃，风速为0．2米／秒。分娩栏位结构也因条件而异。 ①地面分娩栏：采用单体栏，中间部分是母猪限位架，两侧是仔猪采食、饮水、取暖等活动的地方。母猪限位架的前方是前门，前门上设有食槽和饮水器，供母猪采食、饮水，限位架后部有后门，供母猪进入及清粪操作。可在栏位后部设漏缝地板，以排除栏内的粪便和污物。②网上分娩栏：主要由分娩栏、仔猪围栏、钢筋编织的漏缝地板网、保温箱、支腿等组成。
猪舍建筑标准 一．猪舍建筑： 1．双排平面图 ①.饮水器②.走道围墙③.后围墙④.两侧围墙⑤.走道(120公分⑥.料槽⑦.门口(不能门口对门口) ⑧.后墙外粪沟:粪沟水流走向斜 度4 % ；⑨. 砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖 4分饮水嘴 A: 饮水池，按每100头猪3立方米容量(即3000公斤水)设计,如果规模大应设立后备水池。
B:饮药池(池内要标刻度,方便水量控制)，疾病情况下投药用，容量按每100头猪立方米(即100公斤水)设计。 2.单排侧面图: 3．双排侧面图: 4 1）排粪沟：沟底宽以32公分为宜。每100头猪需配备1个15平方米的隔离栏。 2）檐口高度：猪舍建在空旷地的为-2.3米，猪舍建在一面靠山的为—2.6米。 3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。 4）砖柱：屋檐砖柱为24砖柱，走道两边砖柱为24*38砖柱。注：24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。
5）墙高及批荡：猪舍周边外墙高80 公分，舍内墙一律为75公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。 6）栏门口：栏门宽80公分，栏门墙两边预留门槽，用来装铁栏门或木板。 7）走道：猪舍内走道宽1.2米，呈龟背形，以不积水为宜，要低于猪栏地面3公分。 8）猪栏规格：单排猪舍每卡猪栏宽*深为3.2M *5 M（注：双排猪舍的每卡猪栏宽*深为3.2M *4.5 M） 9）地面：由内向外留有一定斜度（12—15公分），便于冲洗和排便。10）屋顶的处理： ①架好行条后，先用杉木条或竹片，每间隔30厘米铺一条，从屋顶铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（3公分)禾草；最后才盖石棉瓦； ②猪舍屋顶盖三层处理的好处：一是有利炎热夏季防暑防温。建猪舍时即一步到位，省了往后多年的瓦面盖草麻烦；二是冬季容易保暖。11）水泥地面要求: 地面使用标号水泥，先铺C20砼混凝土6公分，面抹1：2水泥沙浆2公分(沙要过筛，猪舍地面不能用粗砂，因为粗沙会影响猪脚)，同时防止地面过滑。地面由内向外留有一定斜度，便于冲洗和排便(如图所示), 斜度前后高低12—15公分。地面不能积水、坑洼、凹凸不平、不能光滑或过水泥油。靠门一侧地面要比靠后墙的地面平，保证肉猪靠门睡觉。 二、单个猪栏建筑: ①.铁栏门②.料槽③.走道围墙高75公分④.每个猪栏的两侧
实用猪舍设计要点 很多准备建猪舍的人不知道从哪下手，或者参考一些不标准的猪舍建设，或者自己想当然的去按老思路去建设，结果导致很多猪场赚了些钱，每年又为改建花费了很多冤枉钱。又或者因为猪舍设计不合理引起疾病，浪费人力。希望本文会给你些参考意见。 猪舍设计常用参数 猪场建设原则 不宜成片大规模密集养猪，200-500母猪头为宜。 种猪和育肥猪两点式养猪 除粪工艺必须取“干除粪、少冲水”原则 村外养猪小区建在坡地薄地上 猪场周围要有足够粪污消纳农地(1头母猪5亩、1头肥猪1亩) 大中城市近郊、水源区、旅游区禁建规模猪场 猪场建筑面积计算 总占地面积、生产建筑面积及辅助建筑面积按年出栏一头商品育肥猪所需面积计算，总占地面积为2.5㎡～3.0㎡，生产建筑面积为0.8㎡～1.0㎡，辅助建筑面积为0.12㎡～0.15㎡。 按基础母猪每头60-70㎡或年出栏育肥猪3.5-4㎡计算占地面积。建筑面积按每头基础母猪20㎡计算。一般中小型猪场生产区的面积按每头能繁母猪40-50计划，建筑面积按每头母猪16-20平米计算。0 3、合理的饮水器高度（cm） 建议饮水器先下倾斜45°，高于肩胛骨5cm左右，这样设计可减少水浪费。如果平行的饮水器要与猪肩胛骨平行或稍高。母猪的水流速度在2L/分钟。 4、规模猪场猪群结构
5、各类猪饲养密度表 各类猪饲养密度表
各种猪舍设计方案 产房 哺乳母猪舍的内部环境温度建议在20℃左右。过高过低都会影响泌乳。尽量做到“母猪要囚，仔猪要游”。有条件的可以做成活动式的产床，仔猪10日龄前运动少，10日龄后把母猪护栏减小一侧。这个根据条件实施。小猪的保温箱普遍太小，建议做成1㎡的。任何时候断奶都可以趴下。母猪的饲槽可以设计成水料同槽。避免人工搅拌的麻烦。并且提高母猪的饮水量。地面的坡度也一定要大，15%-20%左右。如果是地面饲养就不必那么大了，但产圈的内墙和两个侧边一定要设护仔栏，离地高20cm，离墙20cm的木头或寸管等。 有条件尽量把产房设计成5-6个单元，像小学教室一样靠边的走廊。可以做到全进全出和早期隔离断奶。 妊娠舍 地面坡度不要过大，建议2%左右。地面要容易清理。要设食槽或群养单饲。或设置成半限位栏大圈饲养。栏位最好可以活动，方便并栏。 保育舍 保育舍可以用保育床，也或者降低成本地面平养。保育床下面的坡度一定要大，建议20%，有利于冲洗。建议用干湿料槽自由采食。躺卧区垫木板等防止舍内温度不稳定时过凉，或者设计成躺卧区用地热。在床上面掉些玩具。最好设有护理栏，提高弱小
黄志牧业猪舍取暖设计方案 进入冬季，气温较低，猪的生长性能降低，料重比升高，猪 如果受凉会引起感冒、拉稀、咳嗽等问题，保暖差严重影响 猪场的经济效益，因此必须做好猪场的采暖措施。 现阶段我国北方冬季猪舍取暖主要有一下几种方式 一、水暖炉 即水暖炉体与散热片结合并配有温度控制装置，达到采暖目的。 1、一台小型水暖炉控制一个猪舍。 1.1节能环保：反烧水暖炉耗煤量45%，每次填煤可用3-5小时，高效：供热面积同比提高40%。室内温度均匀，温差小，避免忽冷忽热的现象。 1.2在猪舍尾部区域散热片密度加大，更好的保持了猪舍内部温 度均匀，避免了热水到达尾部水温降低引起的室内温度不均匀。 1.3在使用过程中更加方便，便于维修保养。 1.4夏天可以加凉水，对猪舍进行辅助降温。
2、一台大型水暖炉控制5个猪舍。 2.1节能环保：反烧水暖炉耗煤量45%，每次填煤可用3-5小时，高效：供热面积同比提高40%。室内温度均匀，温差小，避免忽冷忽热的现象。 2.2由于用一个炉子水的最高温度为80度，在猪舍尾部散热片温度降温不较严重，猪舍内温度不均匀，影响猪仔的正常生长。 2.3在使用过程中需对主管道进行保温，容易造成热量丢失。不利于保养维修。 2.4夏天可以加凉水，对猪舍进行辅助降温。 二、地暖 2.1由于猪舍饲养设备跟卧床等设施都已安装完成，且有除粪通道所以不适合安装地暖，如安装会将地面破坏。 2.2后期维护保养比较麻烦。 2.3地热泵电耗严重，损坏一个单元后整条线路无法使用。
第一套方案：包括炉子、管道（镀锌管、ppr可选）、控制柜、水泵、散热片、烟筒、电机等配件。安装完成费用420000. 第二套方案：包括炉子、管道（镀锌管、ppr可选）、控制柜、水泵、散热片、烟筒、电机等配件。安装完成费用460000. 三、综上所述我司建议贵公司采用第一套方案。
宜都市2009年标准化猪舍建设方案 发布时间：2009 - 05 - 21 发布人：许小成信息来源：宜都市畜牧兽医 局 字体：【大中小】 宜都市2009年标准化猪舍建设方案 为全力创建畜牧大市，强力推进生猪标准化建设，促进我市生猪 生产持续、健康、稳步发展，根据都办文[2009] 33号文件精神，特制定宜都市2009年标准化猪舍建设方案。 一、建设规范。 1、场址选择。 猪场址选择要求符合以下基本条件： ①必须在规划的非禁养区内，并符合我市的产业布局要求，符合 市、乡镇土地利用总体规划，符合环境保护和动物防疫要求。 ②项目区应建在地势平坦干燥，水源充足，水质良好，排废方便， 交通便利，供电稳定，通风向阳的地方，处于村庄常年主导风向的下 风向地带，且无污染、无疫源。 ③项目区应距铁路、县级以上公路、城镇、居民区、学校、医院 以及其它畜禽养殖场（小区）1000米以上，距屠宰场、畜产品加工厂、畜禽交易市场、垃圾与污水处理场、风景旅游以及水源保护区1500米
以上。 ④项目区所在地必须有丰富的地下水资源或安全、卫生、无疫病 感染源的自来水。 2、建设布局。 ①猪场建设应符合动物防疫条件，经市动物防疫监督机构验收并 发给《动物防疫合格证》后，方可从事生产经营活动。 ②猪场整体建设布局要科学合理。分生活区、生产区、粪污处理 区三大部分。生活区、生产区应处在上风向，粪污处理区应处于下风 向。 ③猪舍结构按统一设计图纸的要求建设。建筑面积不少于220平方米，猪舍全封闭，屋顶、墙体采用保温隔热材料，安装水帘、负压 通风系统、自动喂料及自动饮水设施。饲养舍内地面为水泥地面，墙 内外壁用水泥抹面。地面和墙壁应便于清洗和消毒。 3、废弃物处理与污染防治。 采取干法清粪工艺，按每栋“150”猪舍配套建设1个50立方米的沼气池，“500”猪舍配套建设1个100立方米的沼气池，确保养 殖小区粪污达标排放。 二、建设审批 1、申报。由养殖业主于6月10日前向所在乡镇（街道）畜牧兽 医服务中心提出书面申请，并填写《宜都市标准化猪舍建设申报表》，
猪舍建筑标准Revised on November 25, 2020
猪舍建筑标准 一．猪舍建筑： 1．双排平面图 ⑥.料槽⑦.门口 (不能门口对门口) ⑧.后墙外粪沟:粪沟水流走向斜 度4 % ；⑨. 砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖 A: 饮水池，按每100头猪3)设计,如果规模大应设立后备水池。 B:饮药池(池内要标刻度,方便水量控制)，疾病情况下投药用，容量按每100头猪立方米(即100公斤水)设计。 2.单排侧面图: 3．双排侧面图: 4 m 走道
4、建设要求: 1）排粪沟：沟底宽以32公分为宜。每100头猪需配备1个15平方米的隔离栏。 2）檐口高度：猪舍建在空旷地的为-2.3米，猪舍建在一面靠山的为—2.6米。 3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。 4）砖柱：屋檐砖柱为24砖柱，走道两边砖柱为24*38砖柱。注：24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。 5）墙高及批荡：猪舍周边外墙高80 公分，舍内墙一律为75公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。 6）栏门口：栏门宽80公分，栏门墙两边预留门槽，用来装铁栏门或木板。 7）走道：猪舍内走道宽1.2米，呈龟背形，以不积水为宜，要低于猪栏地面3公分。 8）猪栏规格：单排猪舍每卡猪栏宽*深为3.2M *5 M（注：双排猪舍的每卡猪栏宽*深为3.2M *4.5 M） 9）地面：由内向外留有一定斜度（12—15公分），便于冲洗和排便。 10）屋顶的处理： ①架好行条后，先用杉木条或竹片，每间隔30厘米铺一条，从屋顶铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（3公分)禾草；最后才盖石棉瓦；
甘肃龙华正邦生态农业科技发展有限责任公司 养殖方案 第一章项目概要 一、项目纲要 项目名称：万头生猪养殖工程和万亩生态农业工程建设单位：兰州龙华实业集团 法人代表：李凯 建设地点：甘肃省白银市平川区黄桥乡 建设性质：新建项目技术依托单位：江西正邦集团 二、项目建设内容和规模 项目主要建设内容：计划养殖母猪存栏5086 头，种公猪255 头，年出栏生猪10 万头规模。严格依照国家的标准化、规模养殖的要求与操作技术规程，进行污水管道、消防防疫设备、厂区道路、机井等的建造。 三、项目总投资及资金筹措 1、项目总投资5?10亿元 2、资金来源：①企业自筹6亿元 ②银行贷款4 亿元 四、项目建设期 项目建设期为5年（自2017年6月至2022年7月）
第二章项目背景和项目单位基本情况 一、项目背景 平川区位于甘肃省中部，黄河流经平川32公里。全区面积2106 平方公里，平均海拔1504米。现辖4乡3镇4个街道办事处，总人口 20. 8万人，其中城镇人口10. 5万人。耕地面积26.32 万亩。年平 均温度为8.2C,冬夏温差较大。平均年降水量不足200毫米，蒸发量 为1700毫米，全年日照时数2691小时，无霜期平均为143天。西 戈拉滩的黄桥乡地广人稀，最为适合养殖。 1、黄桥乡位于平川区的东部，乡境内有煤炭、沸石、花岗岩、矿 泉水等丰富的矿产资源。黄桥乡以农牧业为主的半山半川乡， 东与宁夏海原县接壤，北与靖远县靖安乡毗邻，西部与共和乡 相接连，南部与种田乡相接，西南部与靖远县高湾乡相邻，省 道308线和县际公路333线在这里交汇，形成一个交通便利， 辐射周边、农牧产品和商货流通快捷的金三角”。 2、白银市工商联借助“中国光彩事业庆阳行即民企陇上行活动” 的平台，主动登门，以商招商，通过甘肃兰州龙华实业集团 （公司法人李龙飞，我市靖远人）与正邦集团反复洽谈沟通， 争取江西正邦集团在我市实施“万头生猪养殖工程和万亩生态 农业计划”现已达成意向。近年，区委、区政府以生产安全、 无公害、绿色瘦肉型猪生产标准化、规模化养殖为目标，养猪 业科学技术日益普及，专业养猪业也逐步巩固和繁荣。以年出 栏1000 头肥猪为例，拟定设计一个现代化养猪场建设方案。
猪舍建筑标准一．猪舍建筑： 1．双排平面图 分 ⑥.料槽⑦.门口 (不能门口对门口) ⑧.后墙外粪沟:粪沟水流走向斜 度4 % ；⑨. 砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖 水闸 分饮水嘴 A: 饮水池，按每100头猪3)设计,如果规模大应设立后备水池。 B:饮药池(池内要标刻度,方便水量控制)，疾病情况下投药用，容量按每100头猪立方米(即100公斤水)设计。 2.单排侧面图: 3．双排侧面图: 4 m 走道 4、建设要求:
1）排粪沟：沟底宽以32公分为宜。每100头猪需配备1个15平方米的隔离栏。 2）檐口高度：猪舍建在空旷地的为-2.3米，猪舍建在一面靠山的为—2.6米。 3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。 4）砖柱：屋檐砖柱为24砖柱，走道两边砖柱为24*38砖柱。注：24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。 5）墙高及批荡：猪舍周边外墙高80 公分，舍内墙一律为75公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。 6）栏门口：栏门宽80公分，栏门墙两边预留门槽，用来装铁栏门或木板。 7）走道：猪舍内走道宽1.2米，呈龟背形，以不积水为宜，要低于猪栏地面3公分。 8）猪栏规格：单排猪舍每卡猪栏宽*深为3.2M *5 M（注：双排猪舍的每卡猪栏宽*深为3.2M *4.5 M） 9）地面：由内向外留有一定斜度（12—15公分），便于冲洗和排便。10）屋顶的处理： ①架好行条后，先用杉木条或竹片，每间隔30厘米铺一条，从屋顶铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（3公分)禾草；最后才盖石棉瓦； ②猪舍屋顶盖三层处理的好处：一是有利炎热夏季防暑防温。建猪舍时即一步到位，省了往后多年的瓦面盖草麻烦；二是冬季容易保暖。
欢迎阅读 猪舍建筑标准 一．猪舍建筑： 1．双排平面图 (即100公斤水)设计。 2.单排侧面图: 3．双排侧面图: 4 m 走道 4、建设要求:
1）排粪沟：沟底宽以32公分为宜。每100头猪需配备1个15平方米的隔离栏。2）檐口高度：猪舍建在空旷地的为2.2---2.3米，猪舍建在一面靠山的为2.5—2.6米。 3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。 4）砖柱：屋檐砖柱为24砖柱，走道两边砖柱为24*38砖柱。注：24砖柱可以用18 5 6 7公分。8* 9 10 11）水泥地面要求: 地面使用32.5R标号水泥，先铺C20砼混凝土6公分，面抹1：2水泥沙浆2公分(沙要过筛，猪舍地面不能用粗砂，因为粗沙会影响猪脚)，同时防止地面过滑。地面由内向外留有一定斜度，便于冲洗和排便(如图所示), 斜度前后高低12—15公分。地面不能积水、坑洼、凹凸不平、不能光滑或过水泥油。靠门一侧
地面要比靠后墙的地面平，保证肉猪靠门睡觉。 二、单个猪栏建筑: ①.铁栏门②.料槽③.走道围墙高75公分④.每个猪栏的两侧墙75公分高⑤.后墙外的粪沟⑥.后墙高80公分⑦.排粪口⑧.后墙下端，除两端和中间用砖柱支撑外全部留空8公分,留作清粪用。排粪口边缘成弧形、以利于冲粪，排粪口顶部用 45 ⑩
（铁栏门示意图） 四、饲料食槽建造： c . (料槽钢筋水泥挡板骨架) 料槽：内径180公分╳35公分(每隔30公分作一个槽位，用铁支分隔) 公分(长37公分)铁支， 1m）横铁
用闸侧砖墙与料槽水泥板固定。间距铁支与长条横铁用10公厘圆钢筋焊接固定。每卡30公分间距共5条。食槽完成面总长1.8米、 宽40公分、采食面宽26公分,高19公分、深度12公分。料槽底 与档板间距5公分。似钩机斗样，料槽底则面具有排水孔利于清洁。 2、料槽侧: ●a ? ? ? ? ? 储 55
标准化养猪150模式猪舍建筑及结构设计说明 一、猪舍的建筑 (一)墙体 ①标高水平以下为二层50墙为基础，上加三层37墙至水平墙面，水平面以上纵墙高200cm，两边山墙中心高220—230cm。纵墙为30实心墙。 ②保温墙做法：由内到外依次为1:2沙浆lcm内粉，12cm 砖墙作内墙，6em保温材料(低密度l0kg/m3聚苯板，7m3)，12cm砖墙作外墙。 ③外墙面为清水面墙加浆勾缝，1:2水泥沙浆粉脚50cm 高以防溅水。 ④窗户高度距水平面l00cm，框高70cm，宽l00cm。向内斜开，窗扇两边加挡风隔板并有密封条，通风窗高70cm，长l00cm(外径尺寸)，窗扇同上，窗户及通风口四周为实心墙。 (二)圈舍坡降 ①圈舍横向坡降为3‰，走道应高于圈面1 2cm。 ②戏水池坡降3‰(两端落差6cm)，戏水池沿高15cm，外沿高于圈面10-1 5cm。 ③排水沟坡降1％。 (三)采暖烟道及烟筒 ①采暖烟道为U形回转，火道间距离l00cm。
②入口烧火处高60cm，宽60em；烟道入口处高40cm，宽40cm；U形烟道处前端高35cm，后端高30cm，出口处高20cm，烟道宽40cm， ③烧火炉条下的进风口高度60cm。 ④入火烟道低于出火烟道水平5cm，体现“低处进烟，高处出烟”，入火烟道靠近戏水池，出火烟道靠近人行走道。出火烟道离猪栏门l00cm。 ⑤烟筒高300cm以上，分别是62墙l00cm，50墙l00cm，37墙l00cm。烟筒于烟道连接处内径40cm，宽25cm逐渐向上收到12×12cm。 (四)戏水池 ①戏水池宽105cm，紧贴内墙，戏水池沿于缝漏沟间距l0cm，戏水池应做防渗处理。 ②戏水池排粪出口要成下漏排粪，出口装堵水口。 (五)缝漏沟 漏缝沟沿宽50cm，沟宽40cm，沿高5cm，上铺50×100cm的漏缝地板，沟深高度从进口的20 cm到出口的40 cm，沟底部呈U形。 (六)屋顶 ①屋顶做法：由下至上为屋架、檩条、无滴薄膜，两层3cm 聚苯板错开布置(容重大约l8kg/m3，14 m3)、无滴薄膜，用铁丝固定，石棉瓦面(或彩钢瓦)。
猪舍建筑标准 —?猪舍建筑: 1双排平面图 R ①.饮水器②.走道围墙③.后围墙④.两侧围墙⑤.走道（120公 ⑥.料槽⑦?门口（不能门口对门口）⑧?后墙外粪沟：粪沟水流走向斜 度4 % ；⑨.砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖 4分饮水嘴 A：饮水池，按每100头猪3立方米容量（即3000公斤水）设计，如果规模大应设立后备水池
B:饮药池（池内要标刻度，方便水量控制）,疾病情况下投药用，容量按每100头猪0.1立方米（即100公斤水）设计。 2?单排侧面图： 3.双排侧面图： I H H T I H 1111M ~r~n 走道 4 m i 丿................. ............ iiiiiiii、| 4、建设要求： 1）排粪沟：沟底宽以32公分为宜。每100头猪需配备1个15平 方米的隔离栏。 2）檐口高度：猪舍建在空旷地的为 2.2---2.3 米，猪舍建在一面 靠山的为2.5 —2.6米。 3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。 4）砖柱：屋檐砖柱为24砖柱，走道两边砖柱为24*38砖柱。注：24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。
5）墙高及批荡：猪舍周边外墙高80公分，舍内墙一律为75公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。 6）栏门口：栏门宽80公分，栏门墙两边预留门槽，用来装铁栏门或木板。 7）走道：猪舍内走道宽1.2米，呈龟背形，以不积水为宜，要低于猪栏地面3公分。 8）猪栏规格：单排猪舍每卡猪栏宽*深为3.2M *5 M （注：双排猪舍的每卡猪栏宽*深为3.2M *4.5 M） 9）地面：由内向外留有一定斜度（12—15公分），便于冲洗和排便。10）屋顶的处理： ①架好行条后，先用杉木条或竹片，每间隔30厘米铺一条，从屋顶 铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（3公分） 禾草；最后才盖石棉瓦； ②猪舍屋顶盖三层处理的好处：一是有利炎热夏季防暑防温。建猪舍时 即一步到位，省了往后多年的瓦面盖草麻烦；二是冬季容易保暖。 11）水泥地面要求： 地面使用32.5R标号水泥，先铺C20砼混凝土6公分，面抹1：2水泥沙浆2公分（沙要过筛，猪舍地面不能用粗砂，因为粗沙会影响猪脚），同时防止地面过滑。地面由内向外留有一定斜度，便于冲洗和排便（如图所示）,斜度前后高低12—15公分。地面不能积水、坑洼、凹凸不平、不能光滑或过水泥油。靠门一侧地面要比靠后墙的地面平，保证肉猪靠门睡觉。
