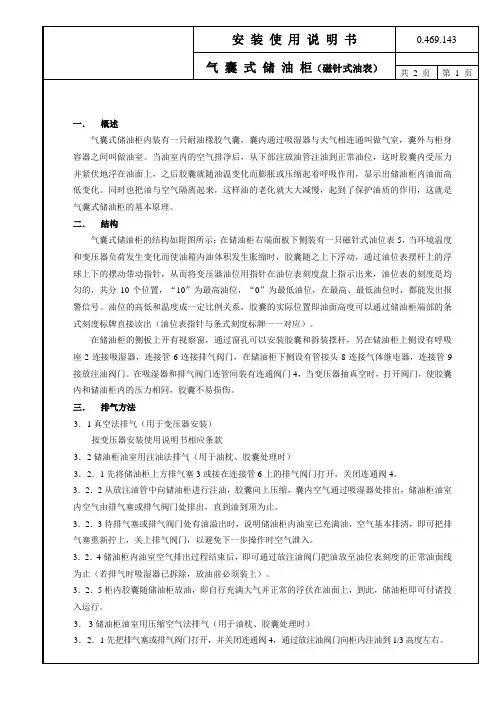

气囊式储油柜
共2页第1页
一．概述
气囊式储油柜内装有一只耐油橡胶气囊，囊内通过吸湿器与大气相连通叫做气窒，囊外与柜身容器之间叫做油室。当油室内的空气排净后，从下部注放油管注油到正常油位，这时胶囊内受压力并紧伏地浮在油面上，之后胶囊就随油温变化而膨胀或压缩起着呼吸作用，显示出储油柜内油面高低变化。同时也把油与空气隔离起来，这样油的老化就大大减慢，起到了保护油质的作用，这就是气囊式储油柜的基本原理。
二．结构
气囊式储油柜的结构如附图所示：
在储油柜右端面板下侧装有一只磁针式油位表，当环境温度和变压器负荷发生变化而使油箱内油体积发生胀缩时，使胶囊上下浮动，通过油位表摆杆上的浮球上下的摆动带动指针，从而将变压器油位用指针在油位表刻度盘上指示出来，油位表的刻度是均匀的，共分10个位置，“10”为最高油位，“0”为最低油位，在最高、最低油位时，都能发出报警信号。油位的高低和温度成一定比例关系，故通过本厂供给的油位表刻度和温度关系曲线标牌来查找油面所处的位置，且胶囊的实际位置即油面高度还可以通过储油柜端部的条式刻度标牌直接读出（油位表指针与条式刻度标牌一一对应）。
在储油柜的侧板上开有视察窗，通过窗孔可以观察胶囊和拆装摆杆，另在储油柜上侧设有呼吸座2连接吸湿器；连接管6连接排气阀门，在储油柜下侧设有管接8连接气体继电器；连接管9接放注油阀门。
三．排气方法
1储油柜油室用注油法排气
1．1先将储油柜上方排气塞3或接在连接管6上的排气阀门打开，
1．2从放注油管中向储油柜进行注油，胶囊向上压缩，囊内空气通过吸湿器处排出，储油柜油室内空气由排气塞或排气阀门处排出，直到油到顶为止。
1．3待排气塞或排气阀门处有油溢出时，说明储油柜内油室已充满，空气基本排清，即可把排气塞重新拧上，关上排气阀门，以避免下一步操作时空气泄入。
1．4储油柜内油室空气排出过程结束后，即可通过放注油阀门把油放至油位表刻度的正常油面线为止（若排气时吸湿器已拆除，放油前必须装上）。
1．5柜内胶囊随储油柜放油，即自行充满储并正常的浮在油面上，到此，储油柜即可付诸投入运行。
2．储油柜油室用压缩空气法排气
2．1先把排气塞或排气阀门打开，并通过放注油阀门向柜内注油到高度左右。
2．2打开吸湿器管接头用压缩空气向囊内气塞慢慢充气，由于胶囊的膨胀，油室的空气在排气塞或排气阀门排出，待油室里空气基本排净后，立即将排气塞重新拧上，关上排气阀门，以避免下一步操作时空气泄入。
2．3最后向柜内注油至正常油位，并把吸湿器的管接头重新装上。
四．安装维修
1．安装前必须熟悉使用说明书。
2．胶囊囊处口安装请详见图2，必须注意胶囊长度方向与柜体保持平行，否则运行时会造成囊口密封处附近产生扭转或严重皱皮，在安装时应及时检查和调整。
3．定期抽试油样，检查各密封处的密封情况及气囊是否有渗漏及破裂，气囊检漏气压不得大于0。42×10Pa。
4．如气囊已渗漏或破裂,应立即把通过附有的吸湿器可暂作一般储油柜继续使用。
五.注意事项
1．由于胶囊与柜顶联管口有压住情况，为此变压器整体或储油柜注油都不得通过柜顶处进行。
2。变压器整体或储油柜部分注油，否则真空后胶囊极易破损，如需要变压器整体真空注油时，应先把储油柜联管拆去，油箱加上盖板，在油箱内真空注油将到油箱顶下一定距离时，即应停止静放一段时间，使油中混进之气体上升，经脱气后再把联管装上，再按上述方法向储油柜注油。
3．在变压器注油及安装时，有些过程是高空作业，同时可能在排气时在溢油或喷油现象。为此请在操作时必须考虑安全措施。
4．变压器运行时应注意储油柜中的油质变化。如需要更换油时可通过气室阀门带电滤油。
