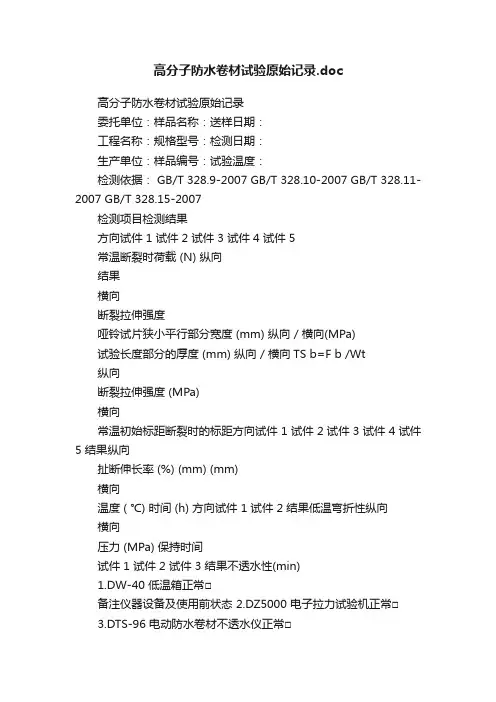

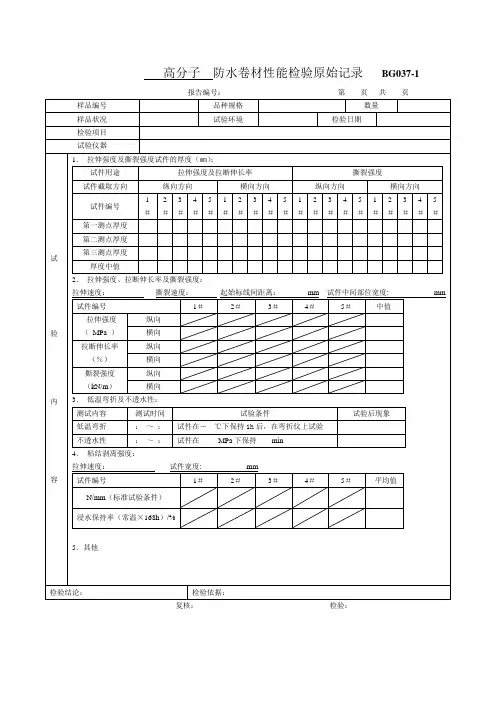

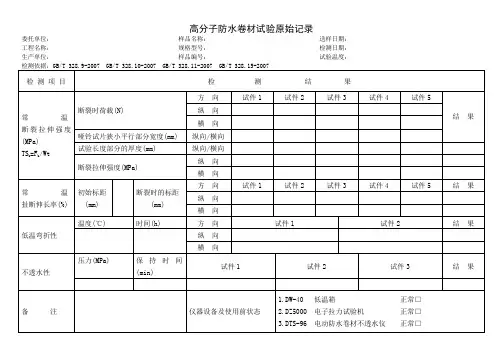

高分子防水卷材试验原始记录
委托单位：样品名称：送样日期：
工程名称：规格型号：检测日期：
生产单位：样品编号：试验温度：
检测依据： GB/T 328.9-2007 GB/T 328.10-2007 GB/T 328.11-2007 GB/T 328.15-2007
检测项目检测结果
方向试件 1 试件 2 试件 3 试件 4 试件 5
常温断裂时荷载 (N) 纵向
结果
横向
断裂拉伸强度
哑铃试片狭小平行部分宽度 (mm) 纵向 / 横向(MPa)
试验长度部分的厚度 (mm) 纵向 / 横向TS b=F b /Wt
纵向
断裂拉伸强度 (MPa)
横向
常温初始标距断裂时的标距方向试件 1 试件 2 试件 3 试件 4 试件 5 结果纵向
扯断伸长率 (%) (mm) (mm)
横向
温度 ( ℃) 时间 (h) 方向试件 1 试件 2 结果低温弯折性纵向
横向
压力 (MPa) 保持时间
试件 1 试件 2 试件 3 结果不透水性(min)
1.DW-40 低温箱正常□
备注仪器设备及使用前状态 2.DZ5000 电子拉力试验机正常□
3.DTS-96 电动防水卷材不透水仪正常□
4.DWZ120 低温弯折仪正常□
精心整理检验报告 样品名称：SBS改性沥青防水卷材 委托单位：广州**建筑防水材料有限公司 检验类别：委托检验 国家建筑材料工业房建材料质量监督检验测试中心 国家建筑材料工业房建材料质量监督检验测试中心 检验报告 NO:S1102190第1页共2页 样品名称SBS改性沥青防水卷材型号/商标** 委托单位广州**建筑防水材料有限公司检验类别委托检验 生产单位广州**建筑防水材料有限公司样品等级 抽样地点送样抽样日期2014年04月05日 样品数量2㎡生产日期 抽样基数检验编号S1102190 检验项目委托项目检验依据GB18242-2008《弹性体改性沥青防 水卷材》 检验结论SBS样品按GB18242-2008《弹性体改性沥青防水卷材》中项目及指标 检测，所检项目符合“Ⅰ”型指标要求。 签发日期：2014年05月20日 （测试检验章）
备注 批准：审核：主检: 检验单位地址：北京市朝阳区管庄中国建材院房建材料与混泥土实验楼邮编：100024 5国家建筑材料工业房建材料质量监督检验测试中心检验报告NO:S1102191第2页共2页 序号检验项目标准指标检验值单项判定 1 可溶物含量，g/㎡≥2100 2235 合格 2 不透水性0.3Mpa,30min无渗 漏0.3Mpa,30min 无渗漏 合格 3 耐热度90℃×2h,无滑动，流 淌，滴落90℃×2h，无滑 动，流淌，滴落 合格 4 拉力,N/50mm 纵向≥450 796 合格 横向743 合格 5 最大拉力时 延伸率，% 纵向≥30 38 合格横向46 合格 6 低温柔度-18℃，无裂纹-18℃，无裂纹合格 7 撕裂强度，N 纵向≥250 500 合格 横向443 合格 备注： 批准：审核：编制： 检验单位地址：北京市朝阳区管庄中国建材院房建材料与混凝土实验楼邮编：100024 说明 1.本报告无中心“测试检验章”和骑缝章无效。 2.本报告无编制、审核、批准签字无效。 3.本报告涂改无效。 4.未经本中心书面批准，检验报告复制无效（完整复制除外）。 5.对本报告若有异议，应于收到报告之日起十五日内向本中心提出，逾期怒不受理。 6.委托检验仅对来样负责。
聚乙烯丙纶高分子防水卷材 目录[隐藏] 技术专利号 产品的构造特点 产品使用特点 复合卷材粘接机理 产品技术指标 产品执行标准 性能优势 其它产品比较 聚乙烯丙纶高分子复合防水卷材 [编辑本段] 技术专利号 国家专利产品（专利号：89 1 08466. 5） [编辑本段] 产品的构造特点 1、三层式结构，表面增强 2、芯层--主防水层采用了支比度较高(大分子侧链多)的线性低密度聚乙烯(LLDPE)，其延伸性、不透水性、柔软性、抗穿刺性、耐低温性能较好。 3、表面为丙纶（涤纶）无纺布，通过与芯层的复合，解决了聚乙烯线胀系数大的不足。增加了产品表面的粗糙度，提高了产品的摩擦系数，并使复合卷材的粘接问题得以解决，实现了水泥粘接。 [编辑本段] 产品使用特点 高分子复合防水卷材属于合高分子防水卷材系列，它除了完全具有合成高分子卷材的全部优点外，其自身最突出的特点，在于其表面的网状结构，使其具有了自己独特的使用性能--水泥粘接。 因高分子复合卷材可用水泥直接粘接，因此在施工过程中不受基层含水率的影响，只要无明水即可施工。这是其他防水卷材所不具备的。 由于高分子复合卷材标面粗糙、摩擦系数大，在水利工程应用时，可直接埋设在砂土中，具有足够的稳定性。 由于高分子复合卷材可与水泥材料在凝固过程中直接粘接，因此可直接设计在水泥材料的结构中。[编辑本段] 复合卷材粘接机理
粘贴时卷材时，粘接胶渗透到高分子复合卷材表面网架状结构的纤维层中，待粘接胶固化后将纤维包覆住，形成了强大的机械铆固力将复合卷材与基层(构筑体)牢牢地粘接在一起。 高分子复合卷材采用水泥胶与基层粘贴。 为改善水泥胶的和易性、保水性，提高水泥固化后的抗渗性，在制做水泥胶时，要求在水泥中添加专用配套胶。提高水泥保水性能，使水泥胶的水份在使用时不至于很快被基层吸干，便于施工操作，同时又保证了水泥固化时所需的水份。 专用胶粘剂是我公司针对高分子复合防水卷材的特性专门研制的，该产品与水泥混配成的水泥胶具有较高的粘接强度，专门用于我公司高分子复合防水卷材的粘贴。 [编辑本段] 产品技术指标 1、拉伸强度：在规定的试验条件下，沿试样纵轴方向施加拉伸载荷，至试样断裂破坏时的最大载荷。用每厘米牛顿（N/cm）表示，≥60。 2、断裂伸长率：在规定的试验条件下，沿试样纵轴方向施加拉伸载荷，至试样断裂破坏时所拉试样的长度与原试样的长度之比。≥400％。 3、抗渗透性：在规定的试验条件下，试样在有约束的动力水压下，在规定时间和压力下的不透水特性。 0.3Mpa 30min不透水（0.3兆帕，30分钟）。 4、低温弯折：在一定的温度下，把试样放在弯折仪上，做180度的对折，无裂纹。 5、热空气老化：使试样在规定的温度下在热空气作用下经过一定的时间后（80℃，168h），再测定其物理、机械等性能的变化。( 拉伸强度：≥80％、伸长率：≥70％)。 6、耐化学性：在化学介质中，将试样放置一定时间后再测定其物理、机械等性能的变化。( 拉伸强度：≥80％、伸长率：≥80％)。 [编辑本段] 产品执行标准 GB18173.1-2006 [编辑本段] 性能优势 1 SBC120聚乙烯丙纶复合防水卷材满粘施工，不起鼓，杜绝横向窜水 SBC120聚乙烯丙纶复合防水卷材双面实现满粘施工在保护层的作用下，能有效避免老化，不起鼓，不横向窜水. 2 SBC120聚乙烯丙纶复合防水卷材与基层形成整体防水结构 3 SBC120聚乙烯丙纶复合防水卷材雨天可施工，保证工程进度 使用聚合物水泥粘贴，可在雨天（含水率50%以上）施工。SBC120聚乙烯丙纶复合防水卷材不受基层含水率低于9%的限制，保证施工进度。 4 水泥粘接，独一无二 SBC120聚乙烯丙纶复合防水卷材最突出的特点是表面粗糙均匀、易粘接，适合与多种材料的基层粘合，可与水泥材料在凝固过程中直接粘合，粘接剥离强度15N/cm，这是其它防水材料所不具备的性能。SBC120聚乙烯丙纶复合防水卷材可以稳定的在垂直位置粘接附设，可以稳定的在倒水平面粘接附设，并且可以在外表面进行装修施工（如水泥沙浆抹面、粘贴瓷砖或马赛克等）。
兰州蓝星日化住宅小区7#、8#、9#楼CCB卷材防水专项施工方案 甘肃建投 甘肃第三建设集团第一工程公司 蓝星日化项目部
专项方案内部审批表
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工进度计划 (2) 四、施工部署 (2) 五、湿铺法CCB防水卷材的特点 (4) 六、CCB自粘型防水卷卷材施工方法 (5) 七、质量保证措施 (9) 八、质量通病及解决办法： (9) 九、卷材防水层质量评定标准 (10) 十、质量验收 (10) 十一、成品保护措施 (11) 十二、注意事项及施工技巧 (11) 十三、安全保证及文明施工措施 (12) 十四、附件（防水分包单位资质） (12)
兰州蓝星日化住宅小区7#、8#、9#楼 CCB反应粘结型防水卷材施工方案 一、编制依据 （1）《建筑工程施工质量统一验收标准》GB50300-2013 （2）《地下防水工程质量验收规范》GB50208-2011 （3）《地下工程防水技术规范》GB50108-2008 （4）《预铺/湿铺防水卷材》GB/T23457-2009 （5）《CPS反应粘结型防水卷材施工技术规程》Q/CPS001-2013 （6）兰州蓝星日化住宅小区7#、8#、9#楼工程《施工图纸》。 （7）兰州蓝星日化住宅小区7#、8#、9#楼工程施工《图纸会审纪要》。 （8）兰州蓝星日化住宅小区7#、8#、9#楼《施工合同》。 （9）兰州蓝星日化住宅小区7#、8#、9#楼《工程岩土工程勘察报告》。（10）《施工过程控制程序》G3J/QSEM/C-BOO-19 2014(BOO) （11）《检查与验收控制程序》G3J/QSEM/C-BOO-20 2014(BOO) （12）《不合格品控制程序》G3J/QSEM/C-BOO-21 2014(BOO) 二、工程概况 （一）工程概况 本工程为兰州蓝星日化住宅小区7#、8#、9#住宅楼，位于兰州市城关区盐场路279号。本工程为钢筋混凝土剪力墙结构，筏板基础。地下均为3层，其中7#楼地上33层，8#、9#楼地上34层，建筑总高度均为98.9米。地下三层层高分别为3.6米,4.5米、3.3米，一层层高4.5米，二层层高4.2米，标准层层高2.9米。7#楼建筑面积为19509㎡,8#楼建筑面积为17763㎡、9#楼建筑面积为17763㎡。 （二）防水设计及施工概况 本工程基础底面防水、地下室剪力墙外墙防水、有覆土车库顶板防水、屋面防水、均设计为3mm后CCB防水卷材，防水等级为1级。卫生间防水设计为1.5mm 厚CCB防水卷材。我项目部认证研究学习了《CPS反应粘结型防水卷材施工技术规程》Q/CPS001-2013，制定了施工方案。
屋面合成高分子防水卷材施工工艺标准 1.适用范围 本工艺标准适用于合成高分子防水卷材屋面防水层工程粘贴法施工。 2.施工准备 2.1材料及要求 2.1.1合成高分子卷材 2.1.1.1三元乙丙-丁基橡胶防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m； 2.1.1.2氯化聚乙烯—橡胶共混防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m、2m； 2.1.1.3氯化聚乙烯防水卷材 规格：厚1.2mm，长20m，宽0.9m； 2.1.1.4技术性能： 注：I类为高性能塑性体卷材；Ⅱ类为普通塑性体卷材
2.1.2外观检查卷材面应平滑、无空洞、裂纹、折皱以及影响不透水性的其它缺陷。 折痕：每卷不超过2处，总长度不超过20mm； 杂质：大于0.5mm粒不允许； 胶块：每卷不超过6处，每处面积不大于4mm2； 缺胶：每卷不超过6处，每处不大于7mm，深度不超过本身厚度的30％。 2.1.3贮存、运输。 2.1. 3.1应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源。 2.1. 3.2卷材应直立堆放，其高度不得超过两层，两层存放或运输时应在两层之间放一块纤维板或胶合板。短途运输平放不得超过4层。 2.1. 3.3应避免与化学介质及有机溶剂等有害物质接触。 2.1.4辅助材料 2.1.4.1合成高分子防水卷材配套材料 2.1.4.2改性沥青防水涂料、聚合物水泥基复合防水涂料：节点密封材料。 2.1.4.3改性沥青防水油膏：节点密封材料。 2.2工具：
2.3作业条件 2.3.1基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。阴角处应做成半径为20mm的圆角；阳角处应做成半径为50mm的圆角。 2.3.2基层必须干燥，其含水率不得大于9％，检测简易方法是将1m×1m卷材或塑料布平铺在基层上，静置3～4小时（阳光强烈时1.5～2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。 2.3.3卷材严禁在雨天、雪天施工，五级风及其以上时不得施工，气温低于0℃时不宜施工。 3.操作工艺 3.1工艺流程

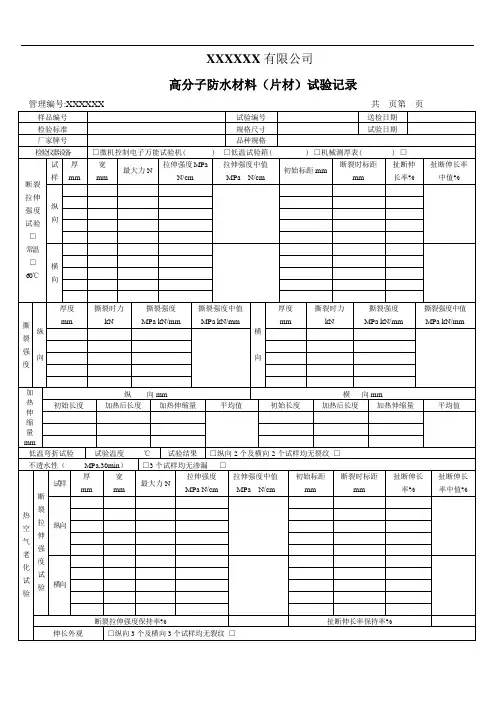

（三）高分子防水卷材检验实施细则 一、评定标准： GB18173.1-2006《高分子防水材料第一部分片材》 二、范围： 本标准适用于以高分子为主材料，以压延法或挤压法生产的均质片材及高分子复合材料（包括带织物加增强）的复合片材，主要用于屋面防水及地下工程防水。 三、材料分类与标记 1、分类：片采的分类如表1所示 三元乙丙橡胶（EPDM）片材标记为：JL1- EPDM-20000 mm×1000 mm×1.2 mm。 3、片材的规格：片材的规格尺寸及允许偏差如表2表3所示，特殊规格由供需双方商定。 四、试验条件 试样的停放时间和环境温度按下列要求： 1、试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h后试验。 2、试验室温度控制在23±2℃范围内，相对湿度60±15％。 五、样品的数量及尺寸制备 1、取样方法
（1）一同类型的5000m2片材为一批，随机抽取3卷进行尺寸和外观检验；上述检验合格的样品中再随机抽取1卷，在距外层端部500mm处裁取1000mm×1000mm2块进行物理性能检验。 （2）物理性能试验样品的切取：将抽取的一卷卷材放置于工作台面上展开，一块作物理力学性能检测用，另一块备用。 （3）物理性能试验样品的切取数量和尺寸，将调整好的试样进行切取，见表4 1、台秤：测量范围0～100 kg，最小分度值为0.2kg。 2、钢尺（1）：测量范围0～1000 mm，最小分度值为1mm。 3、钢尺（2）：测量范围0～200 mm，最小分度值为1mm。 4、钢尺（3）：测量范围0～300 mm，最小分度值为1mm。 5、钢卷尺（1）：测量范围0～15000 mm，最小分度值为1mm。 6、钢卷尺（2）：测量范围0～1500 mm，最小分度值为1mm。 7、厚度计：测量范围最小分度值为0.01mm、使用10 mm直径接触面，单 位面积为0.2Mpa。 8、拉力机：测量范围0～2000N，最小分度值不大于5N，伸长范围夹具间（180mm） 伸长1倍，夹具宽度不小于50 mm。 9、不透水仪：测量范围0～0.6 Mpa，精度测试2.5级。 10、恒温箱：0～300℃，精度土1℃。 11、低温箱：制冷范围0～-30℃，控温精度±2℃。 12、半导体温度计：量程30～-40℃，精度为0.5℃。 13、柔度棒或柔度板：一边呈半圆柱形：半径（r）15 mm、25 mm两种。 14、温度计：测量范围0～150℃，最小刻度0.5℃。 六、检验步骤 1、片材的外观质量 1.1片材表面应平整、边缘整齐、不能有裂纹、机械损伤、折痕、穿孔及异常粘着等缺陷。 1.2橡胶类片材在每卷20m长度中允许有一处接头，长度应不小于3m，并应加长15cm备作搭接；树脂类片材在每卷至少20m长度内不允许有接头。 2、片材尺寸的测定 2.1长度、宽度的方法：将试样打开成水平状展开，用钢卷尺测量长度、宽度，在纵向两端及中央附近测三点，取平均值；长度的测定取每卷展平后的全长的最短部位。 2.2厚度、用分度值为0.01mm、单位面积为0.2Mpa，直径不小于6 mm的厚度计测量，自端部裁去300mm，再从其裁断处的20mm内侧，自宽度方向距两边各10%宽度范围内取两点，再将间距四等分，取其等分点共五点进行厚度测量，测得结果用三点的平均值表示。 3、拉伸强度及延伸率 3.1从测量完尺寸的制品上裁取试验所需的足够长度试样，展开平在23±2℃标准环境
合成高分子防水卷材屋面防水层施工方案 一、材料要求 (一)合成高分子卷材，常用的有：三元乙丙一丁基橡胶防水卷材，规格：厚1.2mm, 1.5mm，宽lm，长20m；氯化聚乙烯一橡胶共混防水卷材，规格：厚1.2mm, 1.5mm,宽lm、 2m,长20m；氯化聚乙烯防水卷材，规格：厚1.2mm，宽0.9m(20m/卷）。 1 三元乙丙一丁基橡胶防水卷材性能见表1-1。 表1-1 三元乙丙一丁基橡胶防水卷材性能表 2氯化聚乙烯一橡胶共混防水卷材技术性能见表1-2。 表1-2 氯化聚乙烯一橡胶共混防水卷材技术性能 3氯化聚乙烯防水卷材技术性能见表1-3。 表1-3 氯化聚乙烯防水卷材技术性能 2合成高分子防水卷材配套材料见表2。 表2 合成高分子防水卷材配套材料选择
注：第5 材料使用。 二、主要机具 一般应配备的合成高分子防水卷材施工机具见下表。 合成高分子防水卷材施工机具
焰喷抢） 压子小型压实卷材接缝用 手持压滚φ40 ×50mm 压实卷材用 铁棍300mm长30kg重压实粘结层用 剪刀普通剪裁卷材用 皮卷尺50m 度量尺寸用 钢卷尺2m 度量尺寸用 铁管φ30X 1500mm 铺贴卷材用 小线绳弹基准线用 彩色粉弹基准线用 粉笔做标记用 安全带施工安全保护用品 工具箱保存工具用 三、作业条件 1 屋面防水层施工前，应认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。防水层施工前，应经监理单位（或建设单位）检查验收。 2 防水层应由经资质审查后合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。 3 铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件己安装好。 4 伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。 5 防水层施工严禁在雨天、雪天和五级风及其以上时施工。高聚物改性沥青防水卷材采用冷粘法施工时环境气温不得低于5℃，热熔法施工时环境气温不得低于 -10℃。 6 基层坡度应符合设计要求，在坡度大于25％的屋面上施工时，应采取固定措施，固定点应密封严密。 7 基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法，是将1卷材平坦地干铺在找平层上，静置3--4小时后掀开检查，找平层与卷材上未见水印即可铺设。 8 防水所用的卷材、胶粘剂、基层处理剂、二甲苯等，均属易燃物品，存放和操作应远离火源，在通风、干燥的室内存放，防止发生意外。 四、操作工艺 (一)工艺流程（以三元乙丙防水卷材为例）：
高分子自粘防水卷材 施 工 方 案 2019年9月15日
一、编制依据 1、施工图纸 2、施工组织设计 3、《地下工程防水技术规程》 GB50108-2008 4、《地下防水工程施工质量验收规范》GB50208-2011 二、工程概况 本工程为邵村动迁小区八期1#-7#楼地下室车库防水工程，由昆山市乐佳置业有限公司开发。本工程地下室底板、侧墙外侧均采用ES1.5厚MRW非沥青基高分子强力交叉膜自粘防水卷材。 三、施工准备 1、材料及要求： 1.1 1.5mm厚高分子自粘防水卷材： 1.1.1 规格：厚度1.5mm；宽度1.0mm；长度20m。 1.1.2 主要技术性能：拉伸性能拉力≥200N/50mm，最大拉力延伸 率≥150%；耐热性70°C，2h无位移、流淌、滴落；撕裂强度/N≥25； 低温柔性-25°C无裂纹；卷材与卷材剥离强度N/mm无处理及热老化 ≥1.0；与水泥砂浆剥离强度N/mm无处理≥1.0，热老化≥2.0；与 水泥砂浆浸水后剥离强度N/mm≥1.5。热老化（70°C，168h）拉力保持 率≥90%，伸长率保持率≥80%，低温柔性-23°C无裂纹。 1.2水泥凝胶：按水泥：水=2:1（重量比）的比例先将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；在气温高、基面干燥时，加入水泥用量约5%的聚合 物建筑胶（保水剂），即水泥：水：聚合物建筑胶=1:0.5:0.05用电动 搅拌机搅拌不少于5分钟。 1.3 其他材料： 1.3.1二甲苯：用于浸洗刷工具。 1.3.2 乙酸乙酯：用于擦洗手。 2.2 主要用具： 2.2.1基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水 管。 2.2.2施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶

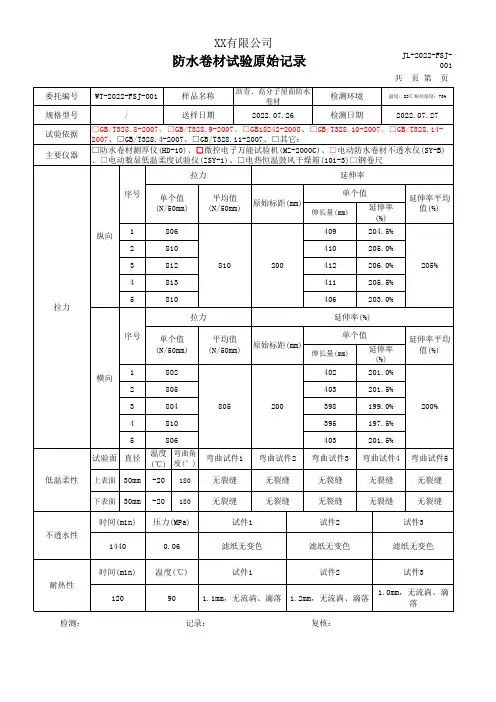

01防水卷材原始记录
防水卷材试验原始记录 委托单位：产品名称：委托日期：仪器设备：试验日期：依据标准： 低温柔性 技术要求 序号正面弯曲反面弯曲温度，精度0.5℃-15℃ 保持时间1h± 5min 起10:15 1 无裂缝无裂缝 止10:17 2 无裂缝无裂缝 轴直径mm 30 3 无裂缝无裂缝 弯曲时间s ≤10 4 无裂缝无裂缝 角度°180 5 无裂缝无裂缝 耐热性（℃） 技术要求是否滑动、流淌、滴落温度，±2℃60℃试件1 试件2 试件3 保温时间 2h±2min 起9:30 否否否 止11:31 不透水性 技术要求滤纸颜色是否变化 温度23±5℃℃23℃试件1 试件2 试件3 压力kPa 30kPa 无变色无变色无变色保压时间 24h±1h 起15:10 止15:00 裤形撕裂强度 技术要求试件1 试件2 试件3 中位数撕裂强度(kN/m) （100±10）mm/min （23±2）℃ 厚度(mm) 2.2 2.0 2.1 2.1 最大最小中位数 拉力(N) 48.5 48.1 48.8 48.5 24 22 23 厚度 技术要求试件1 试件2 试件3 试件4 试件5 平均值 （mm）测头 直径10mm 压力20kPa 5.12 5.16 5.20 5.11 5.12 试件6 试件7 试件8 试件9 试件10 5.1 5.09 5.12 5.13 5.11 5.10 单位面积质量质量记录 精确到 试件m1 试件m2 试件m3 单位面积质量（kg/m2） 95.2 96.8 96.0 9.6 低温弯折性 技术要求/临界弯折温度 横向是否出现裂纹纵向是否出现裂纹 试件1 试件2 试件3 试件4 温度℃-20℃ 保温时间 1h 起-25℃否否否否 止-30℃是是是是 弯曲时间s ≤1 -35℃是是是是 保持时间s 1 -40℃是是是是 拉伸性能 横向纵向 序 号 拉力 (N/50mm) 断裂(最大拉力)伸长率(%) 拉力(N/50mm) 断裂(最大拉力)伸长率(%) 原始标标距伸长率原始标标距伸长率 1 210 10 2 109 6.86 218 105 11 3 7.62 2 216 104 110 5.77 221 102 109 6.86 3 202 101 108 6.93 225 10 4 110 5.77
TPO卷材防水屋面系统 技 术 指 南
目录 第一章、总述........................................................................................................... 第二章、TPO系统点........................................................................................ 第三章、TPO卷材及物理性能................................................................................. 3.1 TPO卷材的规格.................................................................................... 3.2 TPO卷材的物理性能.............................................................................. 第四章、TPO系统固定件配套材料......................................................................... 4.1 固定件............................................................................................................................ 4.2 配套材料....................................................................................................................... 第五章、“雨虹”TPO 卷材屋面系统机械固定工法、技术条件................................ 5.1 一般规定................................................................................................... 5.2 机械固定卷材屋面系统构成.................................................................. 5.3 机械固件承载基层................................................................................. 5.3.1 压型钢板基层............................................................................ 5.3.2 混凝土持力基层.......................................................................... 第六章、TPO系统施工机具........................................................................................ 6.1 自动热空气焊接机............................................................................................... 6.2 自动爬行焊机........................................................................................................ 6.3 手持热空气焊接机................................................................................................ 6.4 硅酮辊....................................................................................................................第七章、机械固定施工工艺 ......................................................................................... 7.1 工艺流程.............................................................................................. 第一章、总述 1.1、 TPO，为热塑性聚烯烃（Thermoplastic polyolefin）的简写，系由多
1 适用范围 本指导书适用于以高分子材料为主材料，以挤出或压延等方式生产，用于各类工程防水、防渗、防潮、隔气、防污染、排水等的均质片材、复合片材、异形片材、自粘片材、点（条）粘片材等。 2 引用标准 (GB/T 528)《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》 （GB/T 529）《硫化橡胶或热塑性橡胶撕裂强度的测定》 （GB/T 532）《硫化橡胶或热塑性橡胶与织物粘合强度的测定》 （GB/T 1040.2）《塑料拉伸性能的测定第2部分：模型和挤塑塑料的试验条件》 （GB/T 1041）《塑料压缩性能的测定》 （GB/T 1690）《硫化橡胶或热塑性橡胶耐液体试验方法》 （GB/T 3511）《塑料橡胶或热塑性橡胶耐候性》 （GB/T 3512）《硫化橡胶或热塑性橡胶热空气加速老化和耐热试验》 （GB/T 4851）《压敏胶粘带持粘性试验方法》 （GB/T 7762）《硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验》 注：凡不注日期的引用文件，其最新版本适用于本文件。 3 分类 3.1 均质片 硫化橡胶类（JL）、非硫化橡胶类（JF）、树脂类（JS） 3.2 复合片 硫化橡胶类（FL）、非硫化橡胶类（FF）、树脂类（FS） 3.3 自粘片 硫化橡胶类（ZJL）、非硫化橡胶类（ZJF）、树脂类（ZJS） 3.4 异形片 树脂类（YS） 3.5 点（条）粘片 树脂类（DS/TS） 4 规格尺寸及外观质量
4.1 规格尺寸 允许偏差 4.2 外观质量 4.2.1 片材表面应平整，不能有影响使用性能的杂质、机械损伤、折痕及异常粘着等缺陷。 4.2.2 在不影响使用的条件下，片材表面缺陷应符合下列规定。 a）凹痕，深度不得超过片材厚度的20%；树脂类片材不得超过5%； b）气泡，深度不得超过片材厚度的20%，每1㎡内不得超过7m2，树脂类片材不允许有。 5 物理性能 5.1 均质片（表1）
预铺/湿铺防水卷材操作流程 根据当班生产任务，从库房领取相应数量的以下材料 1.1 SBS胶 1.2 滑石粉 1.3 自粘油 1.4 硅油膜 1.5 纸管 1.6 包装袋及封口胶带 沥青从沥青池和溶化池中抽取，生产前应检查沥青的量是否可供连续生产，若量不足低于最低库存量时，应及时通知生产部。 1 / 25
锅炉房操作流程 2.1 打开导热油管线上10﹟沥青池﹑100﹟沥青池及其他需要加热设备和阀门，打开导热油进﹑出总阀，关闭短路阀。 2.2 打开鼓风机﹑引风机门并调至正确位置，合上电源，启动循环泵。 2.3 上碳后开启引风﹑鼓风装置，给导热油升温加热，并将其温度控制在240℃—290℃之间，生产过程中根据情 况调节温度，和生产车间互相配合，以满足生产需要。 2.4 注意监控导热油的出油﹑回油的温度﹑压力﹑压差等，并每隔1h填写一次工艺参数。油温进﹑出口温差应 控制在 10℃以上，压差应保持在100Kpa左右，当热源利用率较低时，可打开短路阀。 2.5 停产待机前1h应逐渐降低油温，当油温降至80℃以下时，可关循环泵，关闭系统。将炉膛内火退去或用湿 煤搭好。 2.6 整理生产记录，签字后交于生产部。 2 / 25
操作要求及注意事项 3.1 导热油首次升温或混入生油时，升温不宜太快，否则会导致油中水份气化太快而造成导热油从气阀逸出， 造成事故及损失。 3.2 停电短时不能及时恢复时，应退去炉内火源，并打开回油阀，将高位槽中冷油压入炉内，将高温导热油 置换至低位槽中，注意不能将高位槽中油放完，否则会引入空气。 3.3 工作中遇到有高温报警或低位报警时，应立即查明原因，采取果断措施并记录，以便备查。 3.4 循环泵工作中有异常时，应立即停用请人维修并启用备用泵。 3.5 炉渣用水侵灭再倒入指定地点堆放。 3.6 定期、不定期保养设备，给各传动部位补充高温润滑酯。 3.7 下班前用余热给职工烧好浴室用水、保证热水供应。 3 / 25
高分子丙纶防水卷材施工工艺 一：产品说明高分子丙纶复合防水卷材该产品在充分研究现有防水、防渗类产品的基础上，根据现代防水工程、对防水、防渗材料的新要求研制而成的。 该产品是选用多层高分子合成片状材料，采用新技术，新工艺复合加工制造的一种新型防水材料。 产品构成：聚乙烯丙纶多层高分子复合防水卷材主要是以无纺布和聚乙烯为主要原料，经添加助剂改善性能制造的一种有增强保护层、防老化层、防水层和增粘增强层四层片状材料为一体的复合型防水卷材。 材料选用：制造聚乙烯丙纶双面复合防水卷材产品的原材料都是经过精选的材料，均是符合制造防水卷材技术要求的新型高技术性能材料，保证产品质量优良。 芯层主防水层材料：线性低密度聚乙烯具有很好的抗拉强度、断裂伸长率、耐冲击性、耐穿刺性、耐低温柔性和耐环境应力开裂性。 表面增强层材料：纺粘法丙纶长丝无纺布具有优良的抗拉强度、法向剥离强度和耐环境老化性。 紫外线屏蔽材料：中色素炭黑具有适宜的粒径，优异的屏蔽吸收紫外线效果和抗热氧化效果。协同抗氧剂：硫代二丙酸二月桂酯
具有显著协同抗氧化稳定效果。 产品特点： （1）该产品由不同材料组成，产品性能得到显著提高，特别是该产品单独设有防老化层，大大提高了产品使用寿命，可达50年以上。 （2）该产品上下两表面粗糙，无纺布纤维成无规则交叉结构，形成立体网孔，使其抗拉强度高、抗渗能力强、低温柔性好、膨胀系数小、温升效应低、变形适应能力强、摩擦系数大、可与多种粘接剂配合使用，粘接效果良好。 （3）该产品与水泥基面粘接时可采用水泥素浆做粘接剂，水泥素浆可直接进入卷材表面的网孔中，随水泥凝固为一体，水泥素浆不存在老化、霉变、水解等问题，故粘接永久牢固，不宜剥离。 （4）用该产品施工后的防水层表面可直接进行装修装饰（如贴瓷砖、地板砖、马赛克、抹水泥浆等）。 （5）使用该产品施工对找平层（基层）含水率没有特殊要求，只要没有明水即可施工，而且施工质量可靠。 （6）该产品是树脂类聚乙烯系列高分子防水卷材，是一种无毒无污染的绿色环保型产品。产品技术性能产品主要技术性能指标不透水性 30 min Mpa ≥0.3 抗拉强度 Mpa ≥ 9 伸长率 % ≥ 80 抗老化保持率抗拉强度保持率% 伸长保持率% 低温柔性保持率% ≥80 ≥ 70 100 低温柔性 -40℃,浸水-25℃,φ 10mm180°对折无
卷材防水层检验批质量验收记录表 GB50207-2002 美文欣赏 1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。秋天，没有夏日的激情，却有浪漫的
温情，没有春的奔放，却有收获的喜悦。清风落叶舞秋韵，枝头硕果醉秋容。秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。 2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！ 3、春天来了，我要把心灵放回萦绕柔肠的远方。让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。 4、好好享受生活吧，每个人都是幸福的。人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。 5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。沧桑不是自然，而是经历；幸福不是状态，而是感受。 6、疏疏篱落，酒意消，惆怅多。阑珊灯火，映照旧阁。红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。舞袖舒广青衣薄，何似院落寂寞。风起，谁人轻叩我柴扉小门，执我之手，听我戏说？ 7、经年，未染流殇漠漠清殇。流年为祭。琴瑟曲中倦红妆，霓裳舞中残娇靥。冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。寂寞琉璃，荒城繁心。流逝的痕迹深深印骨。如烟流年中，一抹曼妙娇羞舞尽半世清冷傲然，花祭唯美。邂逅的情劫，淡淡刻心。那些碎时光，用来祭奠流年，可好？ 8、缘分不是擦肩而过，而是彼此拥抱。你踮起脚尖，彼此的心就会贴得更近。生活总不完美，总有辛酸的泪，总有失足的悔，总有幽深的怨，总有抱憾的恨。生活亦很完美，总让我们泪中带笑，悔中顿悟，怨中藏喜，恨中生爱。 9、海浪在沙滩上一层一层地漫涌上来，又一层一层地徐徐退去。我与你一起在海水中尽情的戏嬉，海浪翻滚，碧海蓝天，一同感受海的胸怀，一同去领略海的温情。这无边的海，就如同我们俩无尽的爱，重重的将我们包裹。 10、寂寞的严冬里，到处是单调的枯黄色。四处一片萧瑟，连往日明净的小河也失去了光彩，黯然无神地躲在冰面下恹恹欲睡。有母女俩，在散发着丝丝暖意的阳光下，母亲在为女儿梳头。她温和的把头发理顺。又轻柔的一缕缕编织着麻花辫。她脸上写满笑意，似乎满心的慈爱永远装不下，溢到嘴边。流到眼角，纺织进长长的。麻花辫。阳光亲吻着长发，像散上了金粉，闪着飘忽的光辉。女儿乖巧地依偎在母亲怀里，不停地说着什么，不时把母亲逗出会心的微笑，甜美的亲情融化了冬的寒冷，使萧索的冬景旋转出春天的美丽。
【合成高分子防水卷材】合成高分子防水卷材在防水材料中红透半边天，和太阳肩并肩。无论是行业给它的定位还是客户对它使用情况后的反馈，都是积极，似乎也很符合情理，本来是一款新型建筑防水材料，防水防腐性能很好，不敢说能取代改性沥青防水卷材多年霸主地位，对市场是有一定影响的。今日给大家谈谈常见的高分子防水卷材有哪些？ #详情查看#【合成高分子防水卷材：市场报价】 一、高分子自粘胶膜防水卷材 高分子自粘胶膜防水卷材是专门为地下工程开发的一款具有国际前沿技术，能提供与后浇混凝土结构形成牢固结合效果的防水卷材，属于非沥青基高分子预铺防水卷材。防水原理：与混凝土中水泥砂浆在压力作用下，通过蠕变相向渗过防粘层，形成有效粘结和巨大分子间力，固化后，高分子防水卷材与结构主体间的空隙得到大限度的永久密封，彻底消除窜水通道。 二、CPS高分子复合自粘防水卷材 CPS高分子复合自粘防水卷材是一种高性能、冷施工自粘防水卷材，由一层胶质硅酸蠕变橡胶沥青自粘胶和高分子复合片材复合而成的一种高性能自粘防水卷材，可湿铺，预铺反粘法，根据工程不同设
计要求，可灵活采用不同的施工方法。 三、强力交叉膜高分子复合自粘防水卷材 强力交叉膜高分子复合自粘防水卷材是我司采用强力交叉膜及反应型自粘胶复合而成，该产品为快速反应粘结技术与性能优越的网状强力交叉膜结合。当其粘结在混凝土结构层时，形成全方位、粘结紧密的保护层，达到一种“皮肤式”防水效果。 四、反应粘结型高分子自粘防水卷材 反应粘结型高分子自粘防水卷材是一款轻型化、薄性化、功能化的防水卷材。具备了反应粘密封胶的反应活性特点，与水泥凝胶反应粘结于混凝土基面，形成全方位密封的防水层，异常坚韧，解决了普通自粘防水卷材施工后的空鼓、起皱等众多问题，这种反应粘防水卷材在潮湿基面上直接施工，且防水性能可靠，施工简单使用寿命长。 合成高分子防水卷材从材料上来说，是由高分子片材、自粘橡胶沥青胶料、断绝膜构成的，而且我们可以依据在高分子片材上复合织物，来增强自粘防水卷材的防水能力。 一层防水，两道设防，防水后果更牢靠。接缝经由过程热风焊接造成一体，稳固牢靠，拥有临时可焊
高分子防水卷材施工工艺 1.1 工艺流程： 基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理(附加层)→卷材粘贴面涂胶→基层表面涂胶→铺贴防水卷材做保护层 1.2 基层清理：施工前将验收不合格的基层上杂物、尘土清扫干净。 1.3 聚氨酯底胶配制：聚氨酯材料按甲∶乙=1∶3（重量比）的比例配合，搅拌均匀即可进行涂刷施工。 1.4 涂刷聚氨酯底胶：在大面积涂刷施工前，先在阴角、管根等复杂部位均匀涂刷一遍；然后用长把滚刷大面积顺序涂刷，涂刷底胶厚度要均匀一致，不得有露底现象。涂刷的底胶经4h干燥，手摸不粘时，即可进行下道工序。 1.5 特殊部位增补处理： 1.5.1 增补剂涂膜：聚氨酯涂膜防水材料分甲、乙两组份，按甲∶乙=1∶1.5的重量比配合搅拌均匀，即可在地面、墙体的管根、伸缩缝、阴阳角部位，均匀涂刷一层聚氨酯涂膜，做为特殊防水薄弱部位的附加层，涂膜固化后即可进行下一工序。 1.5.2 附加层施工：设计要求特殊部位，如阴阳角、管根，可用三元乙丙卷材铺贴一层处理。 1.6 铺贴三元乙丙卷材防水层 1.6.1 铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。 1.6.2 卷材粘贴面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶涂匀，应留出搭接部位不涂胶。晾胶至胶基本干燥不粘手。 1.6.3 基层表面涂胶：底胶干燥后，在清理干净的基层面上，用长把滚刷蘸CX-404胶均匀涂刷，涂刷面不宜过大，然后晾胶。 1.6.4 卷材粘贴：在基层面及卷材粘贴面已涂刷好CX-404胶的前提下，将卷材用φ30mm、长1.5m的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴，操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。 1.6.4.1 卷材不得在阴阳角处接头，接头处应间隔错开。 1.6.4.2 操作中排气：每铺完一张卷材，应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍，以便将空气排出。 1.6.4.3 滚压：排除空气后，为使卷材粘结牢固，应用外包橡皮的铁辊滚压一遍。
产品简介： 聚乙烯丙纶、涤纶高分子防水卷材（以下简称高分子防水卷材），是在充分研究了现有防水防渗类卷材产品的基础上，根据现代工程对防水防渗材料的新要求，采用新技术，引进先进设备制造的一种构造全新、多用途、具有良好综合技术性能的防水防渗材料。是继沥青油毡、橡胶卷材、改性沥青卷材、高分子片材之后的新一代防水卷材。 一、产品特点 （一）产品构造特点 高分子防水卷材为表面增强式结构，由线性低密度聚乙烯树脂加入抗老化剂，稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采用热融直压工艺制成的新型防水卷材。具有优良的防水性能、耐化学性、耐候性和机械强度。 （二）产品性能特点 高分子防水卷材具有抗渗能力强、抗拉强度高、低温柔性好、线胀系数小、易粘接、摩擦系数大、稳定性好、无毒、变形适应能力强、适应温度范围宽、使用寿命长等良好的综合技术性能。 （三）产品使用特点 高分子防水卷材突出的特点表面粗糙均匀、易粘接，适合与多种材料的基层粘合。可与水泥材料在凝固过程中直接粘合，可在基层潮湿情况下粘贴高分子防水卷材。高分子防水卷材厚度薄，转弯处易卷边粘贴、不折裂、防水效果好，这是其它防水防渗材料所不具备的。高分子防水卷材在水泥构造中使用具有可靠的稳定性。 二、产品适用范围 高分子防水卷材使用范围广。不仅适用于I-lV级各类工业、民用建筑物的屋面及地下
防水、防渗防潮，还适用于冶金、化工、环保、采矿业等防水工程。 三、产品种类、规格及技术性能 高分子防水卷材分为双面加筋型和单面加筋型，双面加筋型用于屋面防水（≥3 0 0克/m2）、地下防水、防渗（≥400克/m2）、防潮（≥300克/m2）及其它防渗漏工程：单面加筋型（G200克/m2、G250克/m2）用于隔汽工程。 四、设计施工要点 （一）屋面防水 高分子防水卷材用于屋面防水工程有多种构造方式，用于屋面防水工程要特别注意卷材与找平层的粘接强度及粘接面积，这是保证防水效果、使用寿命的关键，高分子防水卷材粘接不得有目视空鼓现象，粘接面积应大干85％。 （二）地下防水 高分子防水卷材用于地下防水工程一般应将高分子防水卷材置于受水压的一面，基本构造分为外防式、内防式。在施工过程中应防止电焊、机械等损坏高分子防水卷材。（三）防渗防潮 高分子防水卷材用于室内防渗防潮时，应保证卷材粘接胶充分固化后再进行表面装修施工。用于卫生间、厨房等防渗时。高分子防水卷材接缝用聚氨酯胶粘接。 （四）装修方式 在高分子防水卷材表面作装修时，需在粘接胶充分凝固后，再粘贴面层材料，以防止卷材剥离脱落。粘接面层材料前应在卷材上涂刷水泥胶。待充分固化后再粘贴面层。 五、粘接胶的选用 高分子防水卷材采用水泥添加专用配套胶或805胶（聚乙烯醇缩甲醛溶液）或乳白胶（聚醋酸乙烯乳液）制成的水泥胶（简称水泥胶）与基层满面粘贴。 六、接缝方式 高分子防水卷材接缝搭接宽度：长边接缝为100mm，短边接缝为120mm。采用盖条方式，盖条宽度为1 OOmm。地下防水接缝可采用搭接方式，用聚氨酯胶粘接，也可采用搭接加盖条方式，用水泥胶做搭接粘接后再用聚氨酯胶粘贴盖条：屋面隔汽层接缝采用双面高分子防水卷材做垫条用水泥胶对接。复合卷材的接缝也可以采用热融方式。 七、高分子防水卷材施工方法 （一）施工准备
