公差等级表 GB/T1804－2000 线形尺寸的极限偏差数值 公差等级基本尺寸分段 0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000 精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4 最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8 (GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值 公差等级基本尺寸分段 0.5～3 ＞3～6 ＞6～30 ＞30 精密f ±0.2 ±0.5 ±1 ±2 中等m 粗糙c ±0.4 ±1 ±2 ±4 最粗v 注:倒圆半径和倒角高度的含义参见GB/T6403.4 (GB/1804－2000)角度尺寸的极限偏差数值 公差等级长度分段 ～10 ＞10～50 ＞50～120 ＞120～400 ＞400 精密 f ±1°±30′±20′±10′±5′ 中等m 粗糙c ±1°30′±1°±30′±15′±10′ 最粗v ±3°±2°±1°±30′±20′ (GB/T1184－1996)直线度和平面度的未注公差值 公差等级基本长度范围 ≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000 H 0.02 0.05 0.1 0.2 0.3 0.4 K 0.05 0.1 0.2 0.4 0.6 0.8 L 0.1 0.2 0.4 0.8 1.2 1.6 (GB/T1184－1996)垂直度未注公差值 公差等级基本长度范围 ≤100 ＞100～300 ＞300～1000 ＞1000～3000 H 0.2 0.3 0.4 0.5 K 0.4 0.6 0.8 1 L 0.6 1 1.5 2 (GB/T1184－1996)对称度未注公差值 公差等级基本长度范围 ≤100 ＞100～300 ＞300～1000 ＞1000～3000 H 0.5
│2010年质量专业理论与实务（中级）过关必做1500题.pdf │21世纪车间主任工作手册（添加书签）.pdf │35钢显微组织.pdf │3A企管書系精益生产方式——现场IE.rar │6S培训.doc │AQP&PSO 6th Manual.Chinese.20090420.1.to PDF.to print.1.pdf │Cmk计算视频.exe │DCC.pdf │DOE.PDF │EMS.pdf │Engineers' Guide to Rotating Equipment - The Pocket Reference.pdf │EXCEL制作的柏拉图.rar │EXCEL在管理中的应用（10年经验总结）.pdf │EXCEL在统计中的应用.pdf │Formel Q ChineseVersion.pdf │Formel-Q Training(5th edition)完稿1.pdf │Formel-Q-第五版（中文）.pdf │Formel-Q-第六版(中文).pdf │GEOPAK_Operation.pdf │GE的黑带培训资料.pdf │IE入门.pdf │IQC物料检验规范.rar │ISO 9001：2000质量管理体系的理解与运作.pdf │ISO-TS 16949 程序文件案例精选(pdf318).pdf │ISO9001-2008.pdf │ISO9001审核实践指南.pdf │ISO9001：2000管理体系标准图解教程.pdf │isots16949国际汽车供应商质量管理体系解读和实施.pdf │jit.rar │LEAN.PPT │MINITAB统计分析教程.pdf │minitab统计分析教程光盘文件.rar │OEE_workshop（中文）.pdf │PartManager.pdf │PHILIPS品管员的培训资料.rar │Q1 Introduction.pdf │QA.pdf │QC story&DMAIC.01.rar │QC小组活程序指导手册.rar │QFD-邵家俊.pdf │QFD.chm │QFD品质机能展开.pdf │quality.rar
第十五章第三节公差与配合国家标准的组 鼠标双击自动滚屏 成 一、标准公差系列 1、公差值 公差值的大小与公差等级及基本尺寸有关。公差等级 ------ 是指确定尺寸精度的等级。由于零件和零件上不同部位的尺寸对精确程度的要求往往不相同，为了满足生产的需要，国家标准设置了 20 个公差等级。 IT01 . IT0 . IT1. IT2 .IT3 . ………………… IT18 高← 公差等级→ 低 小← 公差数值→ 大 难← 加工程度→ 易 IT6: 标准公差6级或6级标准公差 ∵D↑ △D↑ ∴D↑ T↑ 故：标准公差与公差等级和基本尺寸有关。 2、公差值的计算
公差单位和公差等级系数（ I i） i——计算标准公差的基本单位。 (1): i=0.45 +0.001D(d) 用于常用尺寸段内，IT5-IT18 (2): I=0.004D+2.1 公差等级系数 a——反映加工难易 (1)：在常用尺寸段内:（≤500mm） IT=ai 用于IT5-IT18 IT5 :a=7 沿用GB59 IT6-IT18 ,用R5系列（见表2-2） 对于最高的三级： IT01-IT1,则用 IT=A+BD(测量误差) 其中B按q5增长。 考虑公差等级的一致性，都按一定规律来变化。 IT2.IT3,IT4按几何级数分布。（详见P14 表2-3） (2): 在大尺寸段：IT=Ai 考虑方式同上。 3、尺寸分段 如按公式计算标准公差值，则每一个基本尺寸 D（d）就有一个相对应的公
差值。 常用： 13个大尺寸： 8个（介于其中有2-3个）见表2-2对孔与轴公差带之间的相互位置关系，规定了两种基准制：基孔制和基轴制 基孔制 -------- 基孔制中的孔称为基准孔，用 H 表示，基准孔以下偏差为基本偏差，且数值为零。其公差带位置在零线上侧。 a------h 间隙 es=Xmin j------n 过渡 p------zc 过盈 基轴制 ------ 基轴制中的轴称为基准轴，用 h 表示，基准轴的上偏差为基本偏差且等于零，公差带位置在零线下侧。 A---H 间隙 EI= Xmin J----N 过渡 P---ZC 过盈 二．基本偏差系列 基本偏差是国家表列的，用以确定公差带相对于零线位置的上偏差或下偏差，一般为靠近零线的那个偏差。
第三章孔、轴公差与配合 目的：从基本几何量的精度项目入手，了解几何量线性尺寸、角度尺寸的基本概念，掌握常用孔、轴国家标准的构成，常用孔、轴公差与配合的选择，大尺寸孔、轴公差与配合及线性尺寸的未注公差。 重点：掌握尺寸精度及配合的选用；孔、轴公差与配合在图样上的标注。 难点：尺寸精度及配合的选用； 课次3：基本几何精度概念及精度设计 基本要求 ? 基本内容：本课题主要论述几何量的基本概念，有关几何量精度的基本术语和定义，几何参数误差，线性尺寸精度，角度尺寸精度。 要求深刻理解与熟练掌握的重点内容有： 1、几何量精度的基本术语及定义； 2、尺寸公差标准； 3、常用孔、轴国家标准的构成---基本偏差系列、标准公差系列； 4、会画尺寸公差带图与配合公差带图； 5、在已知相同字母孔（轴）极限偏差的基础上，能求出与之相配的轴（孔）的极限偏差； 难点：几何参数误差的项目、评定。 ? 学时：6学时+习题课2学时 基本几何量精度（一） ? 几何量：包括长度、角度、几何形状、相互位置和表面粗糙度等几何参数。 ? 几何量精度：是指这些几何参数的精度。几何量精度设计的主要任务是要使机械产品能够满足几何参数互换性的要求。 ? 本次课主要论述：几何量的基本概念，有关几何量精度的基本术语和定义，长度即线性尺寸精度。简述角度尺寸精度。 有关几何量精度的基本术语和定义： ? 孔和轴 ? 尺寸：尺寸、基本尺寸、实际尺寸、作用尺寸、极限尺寸、实体尺寸 ? 偏差与公差 ? 尺寸公差带图 ? 加工误差与公差的关系 ? 合格性判定原则 孔和轴 ? 在满足互换性的配合中，孔和轴具有广泛的含义，即： ? 孔指圆柱形内表面及其它内表面中，由单一尺寸确定的部分，其尺寸由D表示； ? 轴指圆柱形的外表面及其它外表面中由单一尺寸确定的部分，其尺寸由d 表示。 ? 即：孔为包容面，轴为被包容面。如下图所示
内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。其中公差 国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。 标准公差确定公差带的大小， 而基本偏差确定公差带的位置，见下图。 1）标准公差（IT） 标准公差的数值由基本尺寸和公差等级来决定。其中公差等级是确定尺寸精确程度的等级。标准公 差分为20级，即IT01，IT0，IT1，…，ITI8。其尺寸精确程度从IT01到ITI8依次降低。标准公差的具体数值可查表得到。 2）基本偏差 基本偏差一般是指上下两个偏差中靠近零线的那个偏差。即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。 国家标准对孔和轴均规定了28个不同的基本偏差。基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。下图是孔和轴的28个基本偏差系列图。
从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。 孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。 基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端 则是开口的，即公差带的另一端取决于标准公差（IT）的大小。 7-6 极限与配合
公差与配合复习题 一、判断题： 1、钢直尺是能直接读出测量数值的通用量具。（√） 2、若用游标卡尺代替卡钳或卡板测量工件时，用力要适当。（×） 3、零件装配时不需任何修配和调整就能顺利装配的性质称为互换性。 （×） 4、公差与配合图解中的零线即表示基本尺寸线。（√） 5、表面粗糙度量值越小，即表示光洁度越高。（√） 6、用游标卡尺测量工件时，测力过大过小均会增大测量误差。（√） 7、百分表经过检定后，即使无检定合格证，仍然可以使用。（×） 8、各级a～h轴和H孔的配合必然是形成间隙配合。（√） 9、普通螺纹公差带，由公差等级和基本偏差两者组合而成。（√） 10、理论正确尺寸就是表示该尺寸为绝对正确的尺寸。（×） 11、形状公差是指单一要素的形状所允许的变动全量。（√） 12、位置公差是指关联实际要素的位置对基准所允许的变动全量。 （√） 13、形状误差是指实际形状对理想形状的偏离量。（√） 14、位置误差是指零件上被测要素的实际位置对理想位置的变动量。 （√） 二、填空题： 1、在法定长度计量单位中，常用的长度单位的名称有：千米、米、分米、厘米、毫米、微米等，其符号分别用km、m、dm、cm、mm、um表示。 2、读数值为的游标卡尺的读数原理，是将其游标上10 格宽度等于尺身9 格的宽度。 3、轴用量规的通规尺寸等于被检验轴的最大极限尺寸，而止规的尺寸等于被检验轴的最小极限尺寸。 4、现行国标根据孔和轴公差带之间的不同关系，可以分为间隙配合、过
渡配合和过盈配合。 5、Φ50F6/h7为基轴制间隙配合。h是基准轴公差带代号，F是孔公差带代号。 6、圆柱度公差属于形状公差。 7、形位公差带是限定形位误差变动的区域，它由公差带的形状、大小、方向和位置四个要素决定的。 8、有一螺纹标注M30-5H6G，M30表示粗牙螺纹代号，5H表示内螺纹中径公差带代号，而6G表示内螺纹顶径公差带代号。 9、加工误差包括：尺寸误差、形状误差、位置误差、表面粗糙度误差。 10、构成公差带的两要素是：公差带的大小和公差带的位置。 11、标准公差等级分成20 个等级，用IT01、IT0、IT1……IT18表示，其中IT表示标准公差代号，末位的数字表示公差等级代号。 12、基本偏差a～h的轴与H孔形成基孔制的间隙配合；j～n的轴与H 孔主要形成基孔制的过渡配合；p～zc的轴与H孔主要形成基孔制的过盈配合。 13、对于基本尺寸≤500mm的轴孔配合，当标准公差≤IT8时，国家标准推荐孔比轴低一级相配合；但当标准公差＞IT8级或基本尺寸＞500mm的配合，推荐采用同级孔、轴配合。 三、论述题： 1、什么是公差偏差孔轴公差和偏差的代号用什么表示 答：零件加工允许的变动范围就是公差。 某一尺寸减去基本尺寸所得的代数差称偏差。 公差代号IT，孔、轴上偏差分别用ES、es表示，下偏差用EI、ei表示。2、什么是基孔制GB对基准孔的代号和基本偏差是怎样规定的 答：基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度称为基孔制。GB规定其下偏差为零。基准孔的代号为H。

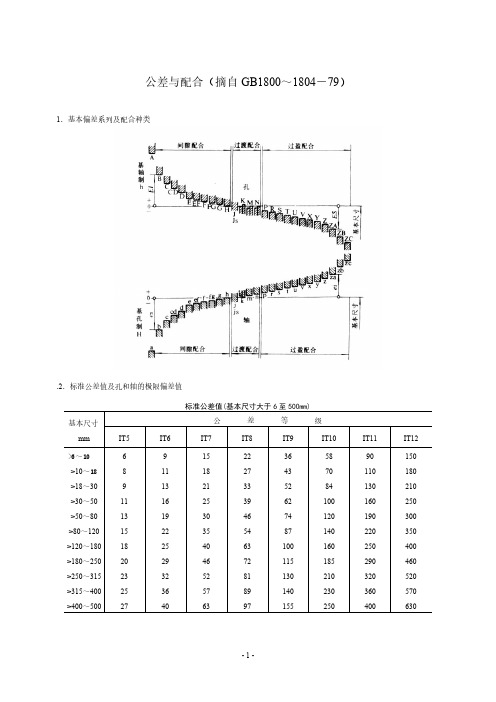

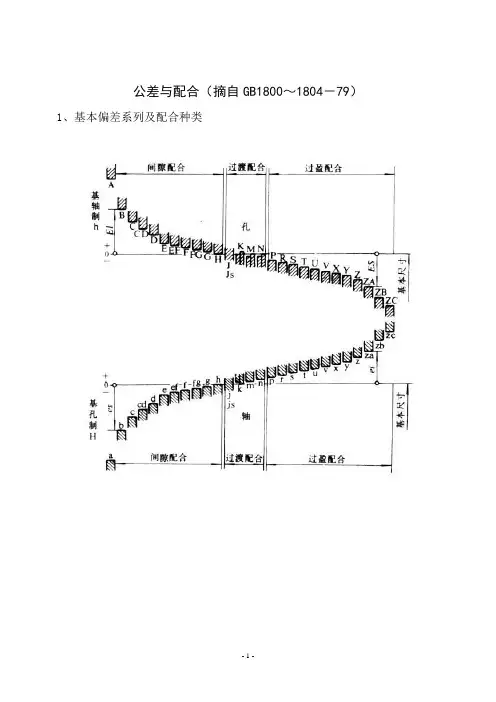

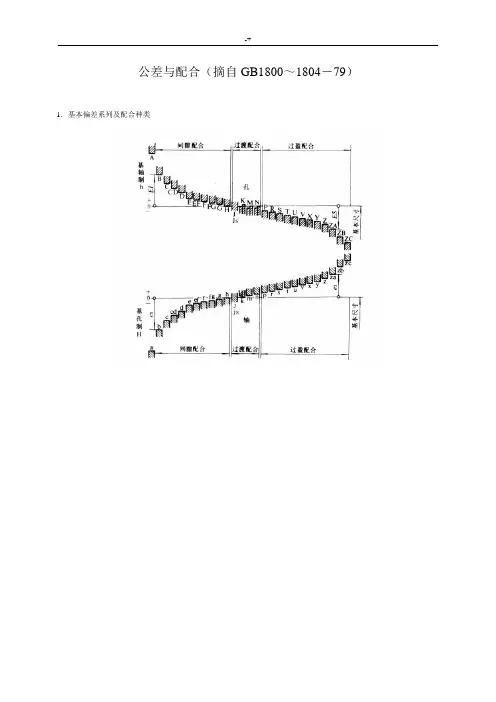

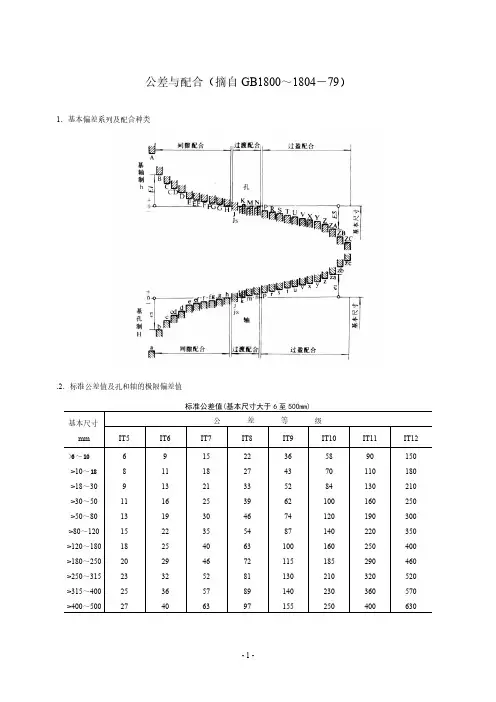

公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类 .2．标准公差值及孔和轴的极限偏差值 基本尺寸 mm 公差等级 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 >6～10 >10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 >315～400 >400～500 6 8 9 11 13 15 18 20 23 25 27 9 11 13 16 19 22 25 29 32 36 40 15 18 21 25 30 35 40 46 52 57 63 22 27 33 39 46 54 63 72 81 89 97 36 43 52 62 74 87 100 115 130 140 155 58 70 84 100 120 140 160 185 210 230 250 90 110 130 160 190 220 250 290 320 360 400 150 180 210 250 300 350 400 460 520 570 630
孔的极限差值（基本尺寸由大于10至315mm）μm
轴的极限偏差（基本尺寸由于大于10至315mm）
公差带级 >10～18>18～30 >30～50 >50～80 >80～120>120～180 >180～250>250～315 K 5 +9 +1 +11 +2 +13 +2 +15 +2 +18 +3 +21 +3 +24 +4 +27 +4 ▼6 +12 +1 +15 +2 +18 +2 +21 +2 +25 +3 +28 +3 +33 +3 +36 +4 7 +19 +1 +23 +2 +27 +2 +32 +2 +38 +3 +43 +3 +50 +4 +56 +4 M 5 +15 +7 +17 +8 +20 +9 +24 +11 +28 +13 +33 +15 +37 +17 +43 +20 6 +18 +7 +21 +8 +25 +9 +30 +11 +35 +13 +40 +15 +46 +17 +52 +20 7 +25 +7 +29 +8 +34 +9 +41 +11 +48 +13 +55 +15 +63 +17 +72 +20 N 5 +20 +12 +24 +15 +28 +17 +33 +22 +38 +23 +45 +27 +51 +31 +57 +34 ▼6 +23 +12 +28 +15 +33 +17 +39 +20 +45 +23 +52 +27 +60 +31 +66 +34 7 +30 +12 +36 +15 +42 +17 +50 +20 +58 +23 +67 +27 +77 +31 +86 +34 p 5 +26 +18 +31 +22 +37 +26 +45 +32 +52 +37 +61 +43 +70 +50 +79 +56 ▼6 +29 +18 +35 +22 +42 +26 +51 +32 +59 +37 +68 +43 +79 +50 +88 +56 7 +36 +18 +43 +22 +51 +26 +62 +32 +72 +37 +83 +43 +96 +50 +108 +56 注：标注▼者为优先公差等级，应优先选用。 形状和位置公差（摘自GB1182～1184－80） 形位公差符号 分类形状公差位置公差 项目直线 度 平面 度 圆度 圆柱 度 平行 度 垂直 度 倾斜 度 同轴 度 对称 度 位置 度 圆跳 动 全跳动 符号
公差配合的一般常识 作为一名优秀的维修钳工必须要懂得公差与配合的基本知识，一个钳工的水平到底怎么样，不是看你做得快不快，而是看你做得精不精，精就体现在控制公差与配合上。 1、公差 公差是指允许工件尺寸、几何形状和相互位置变动的范围，用以限制加工误差。它是由设计人员给定的，不能为零，是绝对值。它反映对制造精度的要求，体现加工的难易程度。 成批大量生产要求零、部件有互换性，而制造又必然存在误差，因此，只有将公差控制在一定的范围内才有可能实现互换性生产。所以我们在设计中标注公差时，一定要使所标注的公差能保证零件的互换性。 规定公差值T 的大小顺序应为： T 尺寸>T 位置>T 形状>R a （R z ） 其中R a （R z ）——表面粗糙度参数。 公差与配合 在机械制造中使用得最广泛的是孔与轴的结合。为了经济地满足使用要求，应该对尺寸公差与配合进行标准化。公差与配合的标准化不仅可以防止产品尺寸设计中的混乱现象，有利于工艺过程的经济性及产品的使用与维护，而且还可实现刀具和量具的标准化。公差与配合标准已成为机械工业中应用最广、涉及面最大的一个极为重要的基础标准。 孔主要指圆柱形的内表面，也包括其他内表面中由单一尺寸确定的部分。 轴主要指圆柱形的外表面，也包括其他外表面中由单一尺寸确定的部分。 从装配关系讲，孔是包容面，在它之内无材料，称为内表面；轴是被包容面，在它之外无材料，称为外表面。 尺寸：用特定单位表示长度值的数字。在机械制造中一般用mm 作为特定单位。 基本尺寸设计给定的尺寸。孔的基本尺寸以D 表示，轴的基本尺寸以d 表示。 基本尺寸是在设计中通过运动、强度、刚度、结构等条件计算并经标准化了的尺寸。它是精度设计的起始尺寸，只表示尺寸的基本大小，并不一定是在实际加工中要求得到的尺寸。 实际尺寸：通过测量得到的尺寸。孔的实际尺寸以Da 表示，轴的实际尺寸以da 表示。 由于存在测量器具、方式、人员和环境等因素造成的测量误差，所以实际尺寸并非尺寸的真值。同时由于工件存在形状误差，所以同一表面不同部位的实际尺寸也不相同。 极限尺寸：允许尺寸变化的两个界限值，它以基本尺寸为基数来确定。两个界限中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 孔的最大和最小极限尺寸分别以Dmax 和Dmin 表示，轴的最大和最小极限尺寸分别以dmax 和dmin 表示。在一般情况下，完工零件的尺寸合格条件为： 孔的合格条件：Dmax>Da>Dmin 轴的合格条件：dmax>da>dmin 尺寸偏差与公差 尺寸偏差某一尺寸减去其基本尺寸所得的代数差称为尺寸偏差，简称偏差。 实际偏差实际尺寸减去其基本尺寸所得的代数差称为实际偏差。 孔的实际偏差 Ea=Da-D 轴的实际偏差 e a=da-d
机械人必须知道的100个问题之公差和配合 1．什么称为公差？ 答：允许零件尺寸和几何参数的变动量就称为公差。 2．什么称为尺寸？ 答：用特定单位表示长度值的数字。 3．什么称为基本尺寸？ 答：使设计给定的尺寸。 4．什么称为实际尺寸？ 答：是通过测量获得的尺寸。 5．什么称为极限尺寸？ 答：是指允许尺寸变化的两个极限值。 6．什么称为最大实体状态(简称MMC)和最大实体尺寸？ 答：最大实体状态系指孔或轴在尺寸公差范围内，具有材料量最多时的状态。在此状态下的尺寸，称为最大实体尺寸，它是孔的最小极限尺寸和轴的最大极限尺
寸的统称。 7．什么称为最小实体状态(简称LMC)和最小实体尺寸？ 答：最小实体状态系指孔或轴在尺寸公差范围内，具有材料最少时的状态。在此状态下的尺寸，称为最小实体尺寸，它是孔的最大极限尺寸和轴的最小极限尺寸的统称。 8．什么称为作用尺寸？ 答：在配合面的全长上，与实际孔内接的最大理想轴尺寸，称为孔的作用尺寸。与实际轴外接的最小理想孔的尺寸，称为轴的作用尺寸。 9．什么称为尺寸偏差？ 答：是指某一个尺寸减其基本尺寸所得的代数差。 10．什么称为尺寸公差？ 答：是指允许尺寸的变动量。 11．什么称为零线？ 答：在公差与配合图解(简称公差带图)中，确定偏差的一条基准直线，即零偏差线。 12．什么称为公差带？ 答：在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。 13．什么称为基本偏差？ 答：是用来确定公差带相对于零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。当公差带位于零线上方时，其基本偏差为下偏差；位于零线下方时，其基本偏差为上偏差。见图1 图1 14．什么称为标准公差？ 答：国标规定的，用以确定公差带大小的任一公差。 15．什么称为配合？
公差与配合基础知识培训试卷 姓名 : 一 .问答题(每问3分,本题共18分) 1 .什么是互换性？ 答：互换性指制成的同一规格的一批零件或部件不需作任何的挑选、调整或辅助加工（如钳工修配），就能进行装配，并能满 足机械产品的使用性能要求的一种特性。 2 .什么叫尺寸？基本尺寸？极限尺寸？ 答:⑴用特定单位表示线性尺寸值的数值称为尺寸.⑵通过它应用上下偏差可算出极限尺寸值的尺寸称为基本尺寸.⑶一个孔或轴允 许的尺寸的两个极端值称为极限尺寸. 3 .什么叫配合？配合分哪几类？ 答: ⑴基本尺寸相同,相互结合的孔和轴的公差带之间的关系称 为配合.⑵配合分间隙配合、过渡配合和过盈配合。 二 .填空(1～9题每空2分, 10题每空1分,本题共60分) 1 .零件的几何误差包括: (尺寸公差)、(形状公差)、 (位置公差)等内容。
2 .某一尺寸(实际尺寸、极限尺寸等等)减其基本尺寸所得的代数差称为 (偏差)。 3．尺寸公差是允许尺寸的(变动量).(尺寸公差)简称公差。 4．孔——通常指工件的(圆柱形内表面)，也包括(非圆柱形内表面)。 轴——通常指工件的(圆柱形外表面)，也包括 (非圆柱形外表面)。 5．孔的尺寸减去相配合的轴的尺寸为正时是(间隙配合)。 孔的尺寸减去相配合的轴的尺寸为负时是(过盈配合)。 6．国家标准公差等级从（ IT01～ IT18）共分为(20)级，其中(IT01)精度最高，其余(依次降低)。 7．配合公差为组成配合的孔与轴的公差之和，它是允许(间隙) 和 (过盈)。 8．基本偏差代号用(拉丁文字母)表示，( d (或小写字母) )代表轴偏差，( D(或大写字母) )代表孔偏差，共有(28)个代号。 9． (孔公差代号) φ60 H 7 (公差等级数) (孔基本偏差代号) (基本尺寸,φ表示直径) 10．填写下列对应形位位符号： 直线度（—），平面度（），圆柱度（） 对称度（三），同轴度（），平行度（） 垂直度（），圆跳度（），线轮廓度（）
我国尺寸公差与配合标准的发展历史 1944年：国民党政府制定了“尺寸公差与配合”的国家标准,但实际使用的是日本、德国、美国标准. 1955年：参照苏联标准,第一机械工业部颁布“公差与配合”的部颁标准,此标准只是将苏联标准（OCT标准）付与了中文名词. 1959年：颁布了“公差与配合”的国家标准GB159～174 （简称“旧国标”）（精度等级偏低、配合种类偏少）. 1979年：参照国际标准制定了“公差与配合”的国家标准GB1800～1804 —1979（简称“新国标”）取代GB159～174—1959. 1992～1996年上述新国标进行了部分修订，将《公差与配合》改为《极限与配合》, 用《极限与配合基础第一部分：词汇》（GB/T1800.1—1996）替代GB1800-1979中的《公差与配合的术语及定义》；用《一般公差线性尺寸的未注公差》（GB/T1804—1992）替代《未注公差尺寸的极限偏差》（GB1804—1979） 国家标准《极限与配合》中,公差与配合部分的标准主要包括： GB/T1800.1—1997《极限与配合基础第1部分：词汇》 GB/T1800.2—1998《极限与配合基础第2部分：公差、 偏差和配合的基本规定》 GB/T1800.3—1998《极限与配合基础第3部分：标准公 差和基本偏差数值表》 GB/T1800.4—1999《极限与配合标准公差等级和孔、 轴的极限偏差表》 GB/T1801—1999《极限与配合公差带和配合的选择》 GB/T1804—2000《一般公差未注公差的线性和角度尺 寸的公差》 2009年11月1日实施： GB/T1800.1—2009《极限与配合第1部分：公差、偏差 和配合的基础》 GB/T1800.2—2009《极限与配合第2部分：标准公差等 级和孔、轴极限偏差表》 GB/T1801—2009 《极限与配合公差带和配合的选择》 GB/T4249-2009 《公差原则》 GB/T16671-2009 《几何公差最大实体要求、最小实体 要求和可逆要求》 GB/T1182-2008 《几何公差形状、方向、位置和跳动 公差标准》 GB/T 1031-2009 《表面结构轮廓法表面粗糙度参 数及其数值》 GB/T 3177-2009 《光滑工件尺寸的检验》 GB/T 3505-2009 《表面结构轮廓法术语、定义 及表面结构参数》
《公差配合与测量技术基础》课程标准 一、课程名称：极限配合与技术测量基础 二、适用专业：数控技术应用专业 三、前言 1、课程的性质 《公差配合与技术测量基础》课是中等职业学校机械类专业的一门重要的专业基础课。他全面的讲述了机械加工中有关尺寸公差、形位公差及表面粗糙度等技术要求中的基本知识，简要介绍了测量的理论基础知识及常用计量器具的工作原理、结构特点和使用方法。 2、设计思路 学习本课程应具有一定的机械原理和机械制图方面及初步生产实践的知识。本课程具有抽象的理论知识和较强的实践性，建议将本课程的学习与专业工艺课程的学习、生产实践有机的结合起来，进一步加深理解和掌握本课程的内容。 四、课程目标 1、知识目标 (1)了解国家标准中有关公差、配合等方面的基本术语及其定义 (2)熟悉极限与配合标准的基本规定。 (3)掌握极限与配合方面的基本计算方法及代号的标注和识读 (4)了解形位公差的基本内容。 (5)理解形位公差代号的含义。 (6)了解表面粗糙度的评定标准及基本的检测方法。
(7)掌握表面粗糙度的符号、代号的注法 (8)了解普通螺纹公差的特点，理解其标记的组成及其含义 (9)了解有关测量的基本知识，理解常用量具的读数原理，掌握其 使用方法 (10)初步了解形位误差的检测原理和基本方法 2、能力目标 （1）在学习过程中，学会运用观察、实验、查阅资料等多种手段获取信息，并运用比较、分类、归纳、概括等方法对信息进行加工。 （2）自主学习的能力。 （3）语言表达能力。 （4）具有一定的分析、解决问题能力。 （5）养成认真细致、实事求是、积极探索的科学态度和工作作风，形成理论联系实际、自主学习和探索创新的良好习惯 五、课程内容及要求
《极限与配合》基础知识 前言 国家标准《极限与配合》是一项涉及面广、影响深远的重要基础标准。它的应用几乎涉及国民经济的各个部门，特别对于机械工业具有更重要的作用。 现代化的机械工业要求机器散件具有互换性，以便在装配时不经选择和修配就能达到预期的的配合性能，从而有利于机械工业广泛地组织协作、进行高效率的专业化生产。为使散件具有互换性，必须保证散件的尺寸、几何形状和相互位置以及表面粗糙度技术要求的一致性。就尺寸而言，互换性要求尺寸的一致性，但并不是要求散件都准确地制成一个指定的尺寸，而只是要求在某一合理的范围之内。对于相互结合的散件，这个范围既要保证相互结合的尺寸之间形成一定的关系，以满足不同的使用要求；又要在制造上是经济合理的，这样就形成了“极限与配合”的概念。由此可见，“极限”是用于协调机器散件使用要求与制造经济性之间的矛盾；“配合”则是反映散件组合时相互之间的关系。因此，极限与配合决定了机器散件相互配合的条件和状况，直接影响到产品的精度、性能和使用寿命，它是评定产品质量的重要技术指标。 极限与配合的标准化，是使机械工业能广泛组织专业化协作生产、实现互换性的一个基本条件，对发展我国机械工业起着极为重要的作用。由于极限与配合标准应用广泛，影响深远，涉及到各个工业部门，所以国际标准化组织（ISO）和世界各主要工业国家对它都给予高度的重视，并认为它是特别重要的基础标准之一。东江科技（深圳）有限公司目前正在积极推行从设计、制造、试模、运输、保养、品检等一系列环节上的标准化工作，《极限与配合》则是我们建立所有这些标准的一个基础性工作。 一、极限与配合的发展与现状 １．极限与配合制的萌芽 极限与配合制的萌芽出现在资本主义机器大工业生产代替手工业生产的历史变革中。机器的产生是工业革命的起点，而工业革命则大大促进了机器制造业的发展。机器的制造由初期的单件生产发展到小批、大批量生产，散件的加工由效率很低的“配件”方式发展到高效率的“互换性”生产，即按分工协作的原则组织生产。这样就导致标定量规和极限量规的产生，应用标定量规，使互相配合的散件可以分开单独制造，而装配时又可保证配合要求，也就是散件具有一定的互换性。极限量规的出现，使散件不必按一个确定的尺寸制造，而可以改用由两个极限尺寸构成的范围即按“公差”制造。通过下列图样上的尺寸标注方法的变化，可以看出极限与配合制发展演变的情况： 只标一个基本尺寸（例：Φ10mm）——注明配合的间隙或过盈（例：Φ10mm，间隙0.05mm）——分别注孔与轴的尺寸（例：孔径Φ10mm，轴径Φ9.95mm，用标定量规检验）——注明间隙或过盈范围（例：间隙0.015mm到0.08mm）——分别标注孔与轴的极限尺寸（例：孔｜ 10.003/10.0|mm,轴｜9.985/9.95|mm,用极限量规检验）——标注极限偏差（例：孔Φ10mm,轴Φ10）。 ２．初期的极限与配合制 最早的极限与配合制标准是1902年在英国出现的纽瓦尔（Newall）标准。而极限与配合制标准作为国家标准，最早的是英国标准B.S.27，发表于1906年。 早期的极限与配合制基本结构都比较简单，它只有基孔制，配合数较少，主要特点是用一个代号或名称表示一对极限偏差，或者说公差带大小与位置是联在一起的，同时用一个代号或名称表示。所以，初期的极限与配合制都叫极限制。我们可以用下图表示其基本结构：
《公差配合与测量技术》知识点 绪言 互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零、部件。 通常包括几何参数和机械性能的互换。 允许零件尺寸和几何参数的变动量就称为公差。 互换性课按其互换程度，分为完全互换和不完全互换。 公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。 第一章圆柱公差与配合 基本尺寸是设计给定的尺寸。实际尺寸是通过测量获得的尺寸。 极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。 与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。 尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。 尺寸公差是指允许尺寸的变动量。 公差=|最大极限尺寸 - 最小极限尺寸|=上偏差-下偏差的绝对值 配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。 间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。 间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。 过盈配合，过渡配合 T=ai, 当尺寸小于或等于500mm时，i=0.45+0.001D(um), 当尺寸大于500到3150mm时，I=0.004D+2.1（um）. 孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当 3.保证按基轴制形成的配合与按基孔制形成的配合相同。 通用规则，特殊规则 例题 基准制的选用：1.一般情况下，优先选用基孔制。2.与标准件配合时，基准制的选择通常依标准件而定。3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。 公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。2.既要满足设计要求，又要考虑工艺的可能性和经济性。 各种配合的特性：间隙：主要用于结合件有相对运动的配合。 过盈：主要用于结合件没有相对运动的配合。 过渡：主要用于定位精确并要求拆卸的相对静止的联结。
公差与配合基础知识 第一章极限与配合 概述 极限与配合国家标准包括： GB/T 1800.1—1997 《极限与配合基础第1部分：词汇》 GB/T 1800.2—1998 《极限与配合基础第2部分：公差、偏差和配合的基本规定》GB/T 1800.3—1998 《极限与配合基础第3部分：标准公差和基本偏差数值表》 GB/T 1800.4—1999 《极限与配合标准公差等级和孔、轴的极限偏差表》 GB/T 1801—1999 《极限与配合公差带的配合和选择》 GB/T 1803—1979 《极限与配合尺寸至18mm 孔轴公差带》 GB/T 1804—2000 《一般公差线性尺寸未注公差》 现行国家标准《极限与配合》的基本结构包括公差与配合、测量和检验两部分。 公差与配合部分包括公差制和配合制，是对工件极限偏差的规定；测量与检验部分包括检验制与量规制，是作为公差与配合的技术保证。两部分合起来形成一个完整的公差制体系。 第一节基本术语以及定义 一、术语与定义： GB/T 1800.1-1997《极限与配合基础第1部分：词汇》确定了极限与配合的基本术语 1、孔和轴 1）孔通常指工件的圆柱形内表面，也包括非圆柱形内表面（由两平行平面或切面形成的包容面）。 2）轴通常指工件的圆柱形外表面，也包括非圆柱形外表面（由两平行平面或切面形成的被包容面）。 2、尺寸：用特定单位表示线性尺寸值的数值。 1）基本尺寸：是设计给定的尺寸。（基本尺寸是设计零件时根据使用要求，通过刚度、强度计算或结构等方面的考虑，并按标准直径或标准长度圆整后所给定 的尺寸。它是计算极限尺寸和极限偏差的起始尺寸。）
2）实际尺寸：是通过测量获得的尺寸。（由于存在测量误差，实际尺寸也并非被测尺寸的真实值） 3）极限尺寸：极限尺寸是指允许尺寸变化的两个极限值。 较大的称为最大极限尺寸。 较小的称为最小极限尺寸。 3、偏差与公差 偏差：是指某一个尺寸减其基本尺寸所得的代数差，简称偏差。 最大极限尺寸减其基本尺寸的代数差称为上偏差。 最小极限尺寸减其基本尺寸的代数差称为下偏差。 上偏差和下偏差统称为极限偏差。 偏差可以为正值、负值或零值。 公差：是指允许尺寸的变动量，简称公差。 公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值。 例题： 4、配合 配合是指基本尺寸相同的，相互结合的孔和轴公差带之间的关系。 国标对配合规定有两种基准制、即基孔制与基轴制。 配合的类别有间隙配合、过渡配合、过盈配合。
轴承公差与配合的基本概念及标注 轴承公差与配合的基本概念及标注 四、配合制(GB/T1800.1－1997） 同一极限制的孔和轴组成配合的一种制度。国家标准对配合制规定了两种形式：基孔制配合和基轴制配合。 1．基孔制配合 基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度，称为基孔制。基孔制配合的孔为基准孔，代号为H，国际规定基准孔的下偏差为零(图14－23）。图14－24表示基孔制的几种配合示意图 图14－23 基孔制 图14－23 基孔制的几种配合示意图 2．基轴制配合 基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度，称为基轴制。基轴制配合的轴为基准轴，代号为h，国标规定基准轴的上偏差为零(图14－25）。图14－26表示基轴制的几种配合示意图。
图14－25 基轴制 图14－26 基轴制的几种配合示意图 在一般情况下，优先选用基孔制配合。如有特殊要求，允许将任一孔、轴公差带组成配合。 五、尺寸公差与配合代号的标注 在机械图样中，尺寸公差与配合的标注应遵守国家标准(GB4458.5－84）规定，现摘要叙述。1．在零件图中的标注 在零件图中标注孔、轴的尺寸公差有下列三种形式： （1）在孔或轴的基本尺寸的右边注出公差带代号(图14－27）。孔、轴公差带代号由基本偏差代号与公差等级代号组成(图14－28）。
图14－27 标注公差带代号图14－28 公差带代号的型式 （2）在孔或轴的基本尺寸的右边注出该公差带的极限偏差数值(图14－29.b），上、下偏差的小数点必须对齐，小数点后的位数必须相同。当上偏差或下偏差为零时，要注出数字“0”，并与另一个偏差值小数点前的一位数对齐(图14－29.a）。 若上、下偏差值相等，符号相反时，偏差数值只注写一次，并在偏差值与基本尺寸之间注写符号 “±”，且两者数字高度相同(图14－29.c）。 图14－29 标注极限偏差数值 （3）在孔或轴的基本尺寸的右边同时注出公差带代号和相应的极限偏差数值，此时偏差数值应加上圆括号(图14－30）。 图14－30 标注公差带代号和极限偏差数值
机械设计、制造基础理论汇总帖 1.日本机械设计构思与设计方法 2.《全美经典》机械振动书(中文的） 3.机械设计手册(新) 全6卷ＰＤＦ格式 4.机械实用手册[日]土屋喜一 5.机械最优化设计及应用实例.pdf(值收藏的老书） 6.法兰连接设计计算手册 7.机械传动设计手册（上） 8.机械传动设计手册（下） 9.面向製造與裝配的產品設計.pdf(很有实际操作指导意义!) 10.变位齿轮原理和应用(很不错的资料,1958年) 11.弹性力学（PDF清晰版） 12.联轴器选用手册(介绍了联轴器的选择，是传动设计不可多得的好资料) 13.机械精度设计与检测基础（一本不错的书） 14.精巧机构设计实例（一本难得好书） 15.非标准刀具设计手册——机械工业出版社（pdf）＋书签 16.自动化夹具图集PDF--实用 17.自動省力機械300例(值得收藏的好资料！） 18.机械制图手册 19.《自动武器设计》此类书比较少见，感兴趣的朋友来收藏呀！ 20.非标准机械设备设计手册(不可多得的好资料呀） 21.现代机构手册(上).pdf 22.组合机床设计手册（大连组合机床研究所编制） 23.实用应力集中手册 24.五金手册excel版 25.【机械设计禁忌手册】(小栗富士雄小栗达男著） 26.液压气动系统设计禁忌470例（PDF扫描版） 27.凸轮机械设计(里面的机械结构的实例很多,非常好） 28.一本台湾人的电子模具书 29.《机械故障诊断学》 30.自动化机构图例 31.古董级资料《绘图鲁班经》 32.机械传动装置选用手册(关于传动装置极其全面的资料) 33农业机械的机械传动 34.复杂刀具设计手册(1000页） 35.现代机械设备设计手册(全三卷) 37.金属结构第一版，第二版、金属结构习题集三本(徐克晋主编PDF) 38.螺纹与螺纹联接100个问与答 39.机床动力部件图样（DWG）500多张图 40. 齿轮经典讲解，内容丰富，结构完美，适合授课-PowerPoint倾心力作 41.超完整夹具部件标准图册－－继夹具零件图册后又一经典 42.超完整夹具零件标准图册－东风汽车公司标准 43.《机械零件》第二卷【PDF】+ 超详细书签

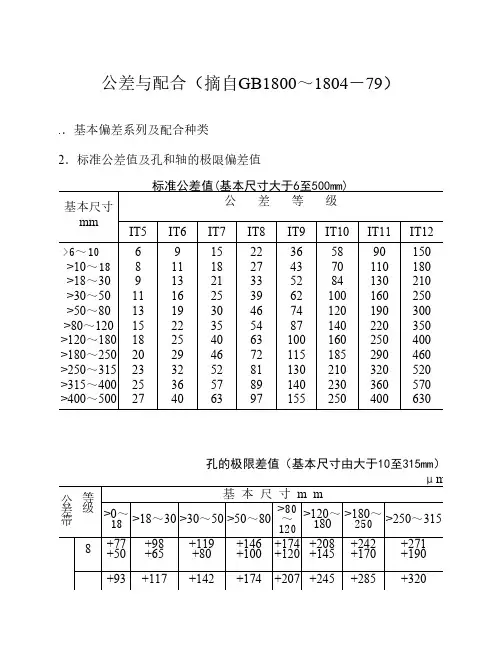

公差与配合(摘自GB1800～1804－79) 1.基本偏差系列及配合种类 、2.标准公差值及孔与轴得极限偏差值 基本尺寸 mm 公差等级 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 >6～10 >10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 >315～400 >400～500 6 8 9 11 13 15 18 20 23 25 27 9 11 13 16 19 22 25 29 32 36 40 15 18 21 25 30 35 40 46 52 57 63 22 27 33 39 46 54 63 72 81 89 97 36 43 52 62 74 87 100 115 130 140 155 58 70 84 100 120 140 160 185 210 230 250 90 110 130 160 190 220 250 290 320 360 400 150 180 210 250 300 350 400 460 520 570 630 孔得极限差值(基本尺寸由大于10至315mm) μm 公差带等 级 基本尺寸m m >0～18>18～30 >30～50 >50～80 >80～120>120～180 >180～250>250～315 D 8 +77 +50 +98 +65 +119 +80 +146 +100 +174 +120 +208 +145 +242 +170 +271 +190
公差带 等 级 基本尺寸m m >10～18>18～30 >30～50 >50～80 >80～120>120～180 >180～250>250～315 6 +18 +7 +21 +8 +25 +9 +30 +11 +35 +13 +40 +15 +46 +17 +52 +20 7 +25 +7 +29 +8 +34 +9 +41 +11 +48 +13 +55 +15 +63 +17 +72 +20 N 5 +20 +12 +24 +15 +28 +17 +33 +22 +38 +23 +45 +27 +51 +31 +57 +34 ▼6 +23 +12 +28 +15 +33 +17 +39 +20 +45 +23 +52 +27 +60 +31 +66 +34 7 +30 +12 +36 +15 +42 +17 +50 +20 +58 +23 +67 +27 +77 +31 +86 +34 p 5 +26 +18 +31 +22 +37 +26 +45 +32 +52 +37 +61 +43 +70 +50 +79 +56 ▼6 +29 +18 +35 +22 +42 +26 +51 +32 +59 +37 +68 +43 +79 +50 +88 +56 7 +36 +18 +43 +22 +51 +26 +62 +32 +72 +37 +83 +43 +96 +50 +108 +56 注:标注▼者为优先公差等级,应优先选用。 形状与位置公差(摘自GB1182～1184－80) 分类形状公差位置公差 项目直线 度 平面 度 圆度 圆柱 度 平行 度 垂直 度 倾斜 度 同轴 度 对称 度 位置 度 圆跳 动 全跳动 符号 主参数d(D)图例 公差等级 主参数d(D) mm 应用举例>6 ～ 10 >10 ～18 >18～ 30 >30 ～50 >50～ 80 >80 ～120 >120 ～180 >180 ～250 >250 ～315 >315 ～400 >400 ～500 5 1、5 2 2、5 2、5 3 4 5 7 8 9 10 安装E、C级滚动轴承得配合
