C i s c o网络技术学院
实训项目

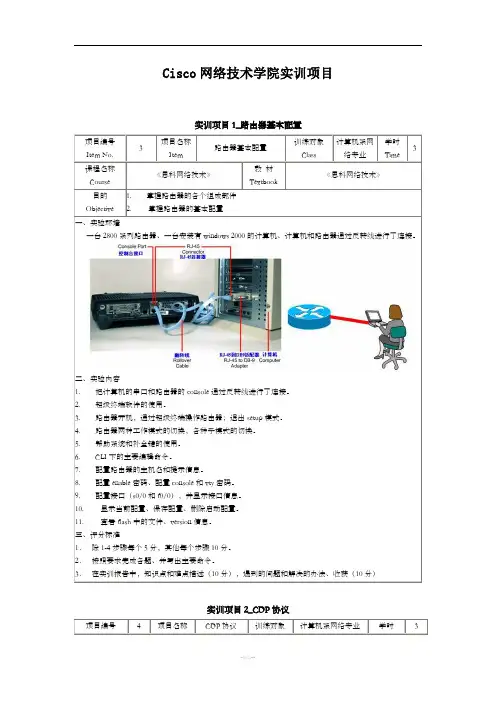

Cisco网络技术学院实训项目实训项目1_路由器基本配置
项目编号Item No. 3
项目名称
Item
路由器基本配置
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握路由器的各个组成部件
2. 掌握路由器的基本配置
一、实验环境
一台2800系列路由器、一台安装有windows 2000的计算机、计算机和路由器通过反转线进行了连接。
二、实验内容
1. 把计算机的串口和路由器的console通过反转线进行了连接。
2. 超级终端软件的使用。
3. 路由器开机，通过超级终端操作路由器；退出setup模式。
4. 路由器两种工作模式的切换，各种子模式的切换。
5. 帮助系统和补全键的使用。
6. CLI下的主要编辑命令。
7. 配置路由器的主机名和提示信息。
8. 配置enable密码、配置console和vty密码。
9. 配置接口（s0/0和f0/0），并显示接口信息。
10. 显示当前配置、保存配置、删除启动配置。
11. 查看flash中的文件、version信息。
三、评分标准
1．除1-4步骤每个5分，其他每个步骤10分。
2．按照要求完成各题、并写出主要命令。
3．在实训报告中，知识点和难点描述（10分），遇到的问题和解决的办法、收获（10分）
实训项目2_CDP协议
项目编号Item No. 4
项目名称
Item
CDP协议
训练对象
Class
计算机系网络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握cdp的工作原理
2. 掌握cdp的应用
一、实验环境
两个同学一组，每人各操作一台路由器：两台2800系列路由器、一台交换机。如下连接：
二、实验内容
1. R1和R2的s0/0接口的启用：R2的f0/0接口启用。注意s0/0上的时钟，不配置IP地址。
2. 查看cdp邻居，清除cdp 表
3. 调整cdp 发送时间间隔和保持时间间隔
4. 关闭和打开接口下的cdp
5. 关闭和打开整个路由的cdp
6. 在R1和R2上的s0/0上配置IP地址，以及enable密码和vty密码
7. R1和R2互相进行telnet
三、评分标准
1．每个步骤10分。
2．按照要求完成各题、并写出主要命令。
3．在实训报告中，知识点和难点描述（10分），遇到的问题和解决的办法、收获（10分），通过CDP 验证拓扑（10分）。
实训项目3_IOS和密码恢复
项目编号Item No. 5
项目名称
Item
IOS和密码恢复
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握TFTP服务器的使用
2. 掌握通过TFTP服务器恢复和备份IOS、配置文件
3. 路由器密码的恢复步骤
一、实验环境
一台2800系列路由器、两台计算机（如果没有条件，PC1和PC2也可以合一）。如下连接：
二、实验内容
1. 路由器f0/0和计算机通过交叉线连接。路由器f0/0配置IP地址，计算机的网卡配置IP地址，测试连通性。
2. 在计算机上安装TFTP软件，并进行设置。
3. 在路由器上检查flash中的IOS信息。
4. 把IOS从路由器备份到TFTP服务器上。
5. 在路由器上配置console密码和enable等密码，检查配置寄存器的值，保存配置文件。
6. 把路由器关机并开机，用ctrl+break进入rommon，模式。
7. confreg 0x2142：跳过配置文件
8. i：重新启动路由器
9. 退出setup模式，在特权模式下copy start running
10. 配置新的密码，并把配置寄存器的值改回为0x2102(conf-register 0x2142)
11. 保存配置文件，并重新启动路由器。
三、评分标准
1． 1、2步骤每个5分，其余每个步骤10分。
2．按照要求完成各题、并写出主要命令。
实训项目4_静态路由
项目编号Item No. 6
项目名称
Item
静态路由
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握路由的概念
2. 掌握静态路由的配置方法
3. 掌握默认路由的配置方法
一、实验环境
3个人一个小组，每人负责配置自己的路由器。三台2800系列路由器、每人一台计算机。如下连接，要求各路由器能ping通拓扑中所有的网段。
二、实验内容
1. 配置各路由器的各个接口IP地址，并测试直连链路的连通性。
2. 先分析路由：
a) 在R1上配置需要配置什么路由：2.2.2.0/24和3.3.3.0/24。
b) 在R2上配置需要配置什么路由：1.1.1.0/24和3.3.3.0/24。
c) 在R3上配置需要配置什么路由：2.2.2.0/24和3.3.3.0/24。
3. 在各路由器上用ip route命令进行路由配置
4. 用show ip route命令检查路由是否正确
5. 用ping命令进行测试
6. 在R1和R3上删除以上的静态路由。改为默认路由：
a) R1：ip route 0.0.0.0 0.0.0.0 s0/0
b) R2：ip route 0.0.0.0 0.0.0.0 23.23.23.2
7. 用ping命令重新进行测试
三、评分标准
1．每个步骤10分。
2．按照要求完成各题、并写出主要命令。
3．思考：为什么R1上不需要配置23.23.23.0/24的路由，为什么R3上不需要配置12.12.12.0/24的路由？如果要求各路由器上要能ping通路由器之间的直连链路呢?（30分）
实训项目5_RIP协议
项目编号Item No. 7
项目名称
Item
RIP
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称《思科网络技术》教材《思科网络技术》
Course Textbook
目的Objective 1. 静态和动态路由的优缺点
2. 路由协议的分类
3. 管理距离和度量值
一、实验环境
3个人一个小组，每人负责配置自己的路由器。三台2800系列路由器、每人一台计算机。如下连接，要求各路由器使用RIP协议进行配置，各路由器上要能学习到所有网段的路由。
二、实验内容
1. 配置各路由器的各个接口IP地址，并测试直连链路的连通性。
2. 在各路由器上用rip进行配置
a) R1: network 1.0.0.0和network 12.0.0.0
b) R2: network 2.0.0.0、network 12.0.0.0、network 23.0.0.0
c) R3: network 3.0.0.0、network 23.0.0.0
3. 用show ip route命令检查路由是否正确，查看关键信息（管理距离、metric、自动汇总问题）
4. 在R3上关闭Lo1，在R1、R2上查看一下路由表的变化
5. clear ip route *命令清除路由表
6. 使用show ip protocol查看协议的信息（注意版本号）
7. debug ip rip命令查看rip的更新过程
8. 使用passive在Lo1接口上禁止rip发送信息
三、评分标准
1．每个步骤15分。
2．按照要求完成各题、并写出主要命令。
3．思考：为什么在R1上看到的RIP路由是23.0.0.0/8、2.0.0.0/8等，而不是23.23.23.0/24和2.2.2.0/24 ?（ 10分）
实训项目6_EIGRP协议及配置
项目编号Item No. 8
项目名称
Item
EIGRP配置
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握EIGRP的工作原理
2. 掌握EIGRP的配置方法
一、实验环境
3个人一个小组，每人负责配置自己的路由器。三台2800系列路由器、每人一台计算机。如下连接，只要求各路由器使用RIP协议进行配置。
二、实验内容
1. 配置各路由器的各个接口IP地址，并测试直连链路的连通性。
2. 在各路由器上用eigrp进行配置
a) R1: network 1.1.1.0 0.0.0.255 和network 12.12.12.0 0.0.0.255
b) R2: network 2.2.2.0 0.0.0.255 和network 12.12.12.0 0.0.0.255、network
23.23.23.0 0.0.0.255
c) R3: network 3.3.3.0 0.0.0.255、network 23.23.23.0 0.0.0.255
3. 用show ip route命令检查路由是否正确，查看关键信息（AD值、metric值、下一跳、自动汇总路由等）
4. show ip eigrp topology、show ip eigrp neighbor
5. 关闭R1的f0/1，在R1上查看到达3.0.0.0/8的metric值，在R1上配置正确的variance 值，以达到不等价负载平衡（可以在s0/0接口上调整bandwidth值）。
6. 在R2上关闭自动汇总，在R1、R2、R3上再次查看路由掩码的变化。
7. 在R2上s0/1接口上进行手工汇总：ip eigrp xx 12.12.0.0 255.255.0.0，在R3上查看路由的变化。
三、评分标准
1．第3步骤10分，其余每个步骤15分。
2．按照要求完成各题、并写出主要命令。
实训项目7_OSPF协议
项目编号Item No. 9
项目名称
Item
OSPF配置
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握OSPF的工作原理
2. 掌握单区域OSPF的配置方法
一、实验环境
3个人一个小组，每人负责配置自己的路由器。三台2800系列路由器、每人一台计算机。如下连接，只要求各路由器使用RIP协议进行配置。
二、实验内容
1. 配置各路由器的各个接口IP地址，并测试直连链路的连通性。
2. 在各路由器上用ospf进行配置(进程号自定，单区域)
a) R1: network 1.1.1.0 0.0.0.255 area 0和network 12.12.12.0 0.0.0.255 area 0
b) R2: network 2.2.2.0 0.0.0.255 area 0和network 12.12.12.0 0.0.0.255 area
0、network 23.23.23.0 0.0.0.255 area 0
c) R3: network 3.3.3.0 0.0.0.255 area 0、network 23.23.23.0 0.0.0.255 area 0
3. 用show ip route命令检查路由是否正确，查看关键信息（AD值、metric值、下一跳等）
4. show ip ospf database、show ip ospf neighbor
5. 查看R1和R2上的f0/1链路谁是DR。在R1上改变router-id，使得R1为DR（要执行clear ip ospf process）。
6. 在R2上用ip ospf 的f0/1改变ospf 优先级（ip ospf priority xxx）使得R又成为DR。
7. 在R3配置ip route 0.0.0.0 0.0.0.0 3.3.3.254默认路由，模拟连接到Internet 上；在R3的ospf进程中用default-information originate命令；在R1、R2上查看是否有默认路由的产生。
8. 在R1、R2、R3上配置ospf 区域认证，采用md5认证，密码为cisco。
三、评分标准
1．第1、3-5步骤10分，其余每个步骤15分。
2．按照要求完成各题、并写出主要命令。
实训项目8_访问控制列表
项目编号Item No. 10
项目名称
Item
访问控制列表
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握访问控制列表的工作原理
2. 掌握访问控制列表的应用
一、实验环境
2个人一个小组，每人负责配置自己的路由器。四台2800系列路由器、每人一台计算机。如下连接。
二、实验内容
1. 在R-PC1路由器上，关闭路由功能（no ip routing），把路由器当成计算机使用，并设定默认网关(ip default-gateway),测试R-PC1和R-PC2的连通性。
2. 配置各路由器的各个接口IP地址，并测试直连链路的连通性。
3. 在R1和R2上用静态路由进行配置，保证网络的连通性。
4. 在R2上配置标准ACL并应用，当R-PC1的IP为1.1.1.100时被拒绝访问：
a) Access-list 1 deny host 1.1.1.100
b) Access0list 1 permit any
c) Int f0/0
d) Ip access-group 1 out
5. 在R-PC1用不同的IP地址测试和R-PC2的连通性。
6. 删除之前的标准ACL配置，在R-PC2上配置允许telnet，从R-PC1上测试能否telnet R-PC2。
7. 在R1上配置扩展ACL不允许R-PC1所在网段访问R-PC2网段的telnet和web服务：
a) Access-list 101 deny tcp 1.1.1.0 0.0.0.255 2.2.2.0 0.0.0.255 eq telnet
b) Access-list 101 deny tcp 1.1.1.0 0.0.0.255 2.2.2.0 0.0.0.255 eq 80
c) Access-list 101 permit ip any any
d) Int f0/0
e) Ip access-group 101 in
8. 在R-PC1上测试能否ping通R-PC2，能telnet到R-PC2吗？
三、评分标准
1．第1、2、5、6步骤10分，其余每个步骤15分。
2．按照要求完成各题、并写出主要命令。
实训项目9_PPP
项目编号Item No. 11
项目名称
Item
PPP
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握HDLC和PPP的封装方式
2. 掌握PPP的两种认证方式
一、实验环境
2个人一个小组，每人负责配置自己的路由器。四台2800系列路由器、每人一台计算机。如下连接。
二、实验内容
1. 配置各路由器的各个接口IP地址，并测试直连链路的连通性。
2. 用show int s0/0命令检查接口的封装
3. 在R1和R2上把s0/0的封装改为ppp：encap ppp；测试直连链路的连通性；查看PPP 的一些信息：show int s0/0；
4. 配置ppp的pap认证，R1为:
a) Username R2 password abcde
b) Int s0/0
c) Encap ppp
d) Ppp authen pap
e) Ppp pap sent-username R1 password 12345
R2为:
a) Username R1 password 12345
b) Int s0/0
c) Encap ppp
d) Ppp authen pap
e) Ppp pap sent-username R2 password abcde
5. 测试连通性，用debug ppp authen查看验证过程。
6. 配置ppp的chap认证，R1为:
a) Username R2 password cisco
b) Int s0/0
c) Encap ppp
d) Ppp authen chap
R2为:
f) Username R1 password cisco
g) Int s0/0
h) Encap ppp
i) Ppp authen pap
7. 测试连通性，用debug ppp authen查看验证过程。
三、评分标准
1．第1步骤10分，其余每个步骤15分。
2．按照要求完成各题、并写出主要命令。
实训项目10_帧中继
项目编号Item No. 12
项目名称
Item
帧中继
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握帧中继的基本术语（特别是DLCI）
2. 掌握帧中继映射的配置
一、实验环境
4个人一个小组，每人负责配置自己的路由器。四台2800系列路由器、每人一台计算机。如下连接。
二、实验内容
实训项目11_ISDN
二、实验内容
1. 在R1/R2上进行ISDN的基本配置：ISDN交换机类型等测试拨号等。
a) Isdn switch basic-net3
b) Int bri0/0
c) No shut
d) 查看状态和进行调试：show int bri 0/0、debug isdn q921
e) 进行拨号测试：isdn test call int bri0/0 134218xxxxx，看手机是否收到呼叫。
f) Show isdn active查看isdn激活信息。
2. 在R1/R2上，用clear int bri0/0清除拨号，准备DDR配置。
3. 定义感兴趣流量：dialer-list 1 protocol ip permit，所有IP流量会引起拨号
4. 在R1/R2上，接口的基本配置和拨号信息：
a) Int bri0/0
b) No shut
c) Encap ppp
d) Ip address 12.12.12.1 255.255.255.0
e) Dialer-string 267314XX（对方号码）
5. 绑定拨号列表:dialer-group 1
6. 从R1或者R2上ping对方，测试连通性，用show isdn dialer查看ISDN拨号情况。
7. 步配置拨号空闲参数：dialer idle-time 60，60秒空闲后挂断。
三、评分标准
1．第2步骤10分，其余每个步骤15分。
2．按照要求完成各题、并写出主要命令。
实训项目12_NAT
项目编号Item No. 14
项目名称
Item
NAT
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握NAT的基本术语
2. 掌握NAT的各种配置
一、实验环境
2个人一个小组，每人负责配置自己的路由器。4台2800系列路由器、每人一台计算机。如下连接。
二、实验内容
1. 在所有路由器上进行IP地址基本配置，并测试直连链路的连通性。R-PC1和R-PC2是把路由器当计算机使用（方法之前已经介绍）。
2. 在R1配置默认路由：ip route 0.0.0.0 0.0.0.0 s0/0；R-PC1和R-PC2配置默认网关；R2不得配置路由。测试R1到R-PC2的通信、R-PC1到R-PC2的通信。
3. 在R1上配置静态NAT：
a) ip nat inside source static 10.10.10.100 12.12.12.3
b) int s0/0: ip nat outside
c) int f0/0: ip nat inside
4. 在R-PC1上测试和R-PC2的连通性，在R1上用show ip nat tran查看NAT转换信息。
5. 在R1上，取消静态NAT的配置。
6. 在R1上配置动态NAT：
a) ip nat pool TEST 12.12.12.3 12.12.12.10 netmask 255.255.255.0
b) access-list 1 permit 10.10.10.0 0.0.0.255
c) ip nat inside source list 1 pool TEST
d) int s0/0: ip nat outside
e) int f0/0: ip nat inside
7. 在R-PC1上测试和R-PC2的连通性，在R1上用show ip nat tran查看NAT转换信息。
8. 在R1上配置动态PAT：把步骤6中的C改为ip nat inside source list 1 pool TEST overload。在R-PC1上测试和R-PC2的连通性，在R1上用show ip nat tran查看NAT转换信息。
三、评分标准
1．第2、3、6、8步骤15分，其余每个步骤10分。
2．按照要求完成各题、并写出主要命令。
实训项目13_交换基础和VLAN
项目编号Item No. 15
项目名称
Item
交换基础和VLAN
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握交换机的基本原理
2. 掌握VLAN的原理和VLAN配置
一、实验环境
4个人一个小组，共同负责配置交换机。1台Cisco 2960交换机、每人一台计算机。如下连接：
二、实验内容
1. 从计算机的串口用反转线连接到交换机上的console口，并配置超级终端软件。
2. 熟悉交换机的基本使用（和路由器类似）:
a) CLI的使用
b) 各种密码的配置
c) 以太网口的配置
d) 配置文件的保存、删除；查看flash信息、version信息。
3. 显示mac-address-table，静态mac的配置。
4. vlan2和vlan3的创建，按照图中所示，把端口划分在相应的vlan中。
5. 管理地址的配置：
int vlan1
ip address 1.1.1.1 255.0.0.0
no shut
6. 保存配置，假设密码遗忘，进行密码的恢复。
三、评分标准
1．每个步骤20分。
2．按照要求完成各题、并写出主要命令。
实训项目14_Trunk和VTP
项目编号Item No. 16
项目名称
Item
Trunk和VTP
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握Trunk的基本原理和配置
2. 掌握VTP的原理和配置
一、实验环境
3个人一个小组，共同负责配置交换机。3台Cisco 2960交换机、每人一台计算机。如下连接：
二、实验内容
1. 用show interface xxx trunk查看各交换机端口上的trunk情况：应该是自动trunk。
2. 手工配置交换机之间链路为trunk:
a) Int f0/0
b) Switch mode trunk
3. 在SW1/SW2/SW3上，配置VTP的名字为VTP-SZPT，密码为cisco。
4. 配置SW1的vtp模式为server；配置SW1的vtp模式为transparent；配置SW1的vtp 模式为client。
5. 在SW1上创建VLAN2，在SW2、SW3上观察VLAN信息有无变化，使用show vtp status 命令查看vtp的信息。
6. 在SW2上创建VLAN3，在SW2、SW3上观察VLAN信息有无变化，使用show vtp status 命令查看vtp的信息。
7. 在SW3上创建VLAN4，在SW2、SW3上观察VLAN信息有无变化，使用show vtp status 命令查看vtp的信息。
三、评分标准
1．第1步为10分，每个步骤15分。
2．按照要求完成各题、并写出主要命令。
实训项目15_STP
项目编号Item No. 17
项目名称
Item
STP
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握STP的基本原理
2. 掌握STP的配置
一、实验环境
3个人一个小组，共同负责配置交换机。3台Cisco 2960交换机、每人一台计算机。如下连接：
二、实验内容
1. 根据图进行物理连接，清除交换机的原有配置并重新启动。
2. 使用“show spanning-tree brief”命令查看当前根桥的位置和接口的状态。
3. 很可能SW3（2950）为根桥，显然不合适，要求控制SW1为根桥。
4. 在SW1上改变桥的优先级小于32768。
5. 使用“show spanning-tree brief”命令查看当前根桥的位置和接口的状态。
6. 如果SW2的g0/2处于block状态，修改SW2的桥优先级使得g0/2处于forward状态。
7. 在SW1/sw2/sw3上配置VTP名字为VTP-SZPT，并创建VLAN2。
8. 配置pvst使得对于VLAN1来说，Sw2的g0/2处于转发状态；对于VLAN2来说，Sw3的f0/2处于转发状态。
三、评分标准
1．第1-4步为10分，其余每个步骤15分。
2．按照要求完成各题、并写出主要命令。
实训项目16_VLAN间的路由
项目编号Item No. 18
项目名称
Item
VLAN间的路由
训练对象
Class
计算机系网
络专业
学时
Time
3
课程名称Course 《思科网络技术》
教材
Textbook
《思科网络技术》
目的Objective 1. 掌握路由器上以太网口子接口的使用、单臂路由
2. 了解三层交换机的简单使用
一、实验环境
3台Cisco 2960交换机、每人一台计算机。如下连接：
二、实验内容
1. 根据左图进行物理连接，清除交换机的原有配置并重新启动；在交换机上创建VLAN2，并根据图所示把端口划分在相应的VLAN中。
2. 在Switch的f0/9接口上配置trunk，封装为dot1q
3. 在R1上配置单臂路由：
a) Int f0/0.1
考生指导手册 Page 2 1.2 思科新账户激活邮件 考试中心提交订单的第二天考生会收到思科新账户激活邮件，这封邮件只有没考过思科考试的考生会收到，考生收到这封邮件后需要去激活他们的账户， 2009年12月14日，思科系统已升级，思科新账户激活需要一个思科网页账户（CCO ID ），具体步骤: Step 1. 打开标题为“New Account Activation ”的邮件，点击 激活 链接， 进入思科认证跟踪系统，如图 1-2 图1-2 思科ID 激活 Step 2. 如果有网页账户的直接用网页账户登录，如果没有 则创建新网页账户如图1-3
考生指导手册 Page 3 图 1-3 考试跟踪系统 如果有思科网页账户（CCO ID ）的考生，点右边的“login with https://www.doczj.com/doc/5419037415.html, ID ”，用你的CCO ID 和密码登录 如果没有该账户，请点击左边“Get a New https://www.doczj.com/doc/5419037415.html, ID ”，创建一个新的CCO ID Step 3. 创建CCO ID 图1-4 创建新CCO ID 进入此页面后，可以选择中文的界面，按“*”要求填入所需要的信息，填好后，系统会发送一封邮件到考生填写的邮箱里，考生需要进入邮箱点击里面的确认链接，完成后考生CCO ID 就注册好了
考生指导手册 Page 4 Step 4. 进入认证跟踪系统后，在右边填入思科ID 和验证码，如图1-5 图1-5 绑定思科ID 注册好你的CCO ID 后，返回图1-3 认证跟踪系统登录界面，填入你的CCO ID 和密码，进入跟踪系统内，接下来在右边“I am a new candidate and I have not logged in before ”填入你的思科ID （CSCO ID ）及验证码，然后点击“Submit ” Step 5. 核对个人信息无误后确认，如图1-6 图1-6 个人信息
第一篇、熟悉界面 一、设备的选择与连接 在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections）、终端设备、仿真广域网、Custom Made Devices（自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟哦。交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。 注释：那么Custom Made Devices设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。那么，这个Custom Made Devices设备就比较好了，他会自动添加一些“必须设备的”，在实验环境下每次选择设备就不用手动添加所需设备了，使用起来很方便，除非你想添加“用户自定义设备”里没有的设备再添加也不迟。 当你需要用哪个设备的时候，先用鼠标单击一下它，然后在中央的工作区域点一下就OK了，或者直接用鼠标摁住这个设备把它拖上去。连线你就选中一种线，然后就在要连接的线的设备上点一下，选接口，再点另一设备，选接口就OK了。注意，接口可不能乱选哦。连接好线后，你可以把鼠标指针移到该连线上，你就会线两端的接口类型和名称哦，配置的时候要用到它。 二、对设备进行编辑在右边有一个区域，如图1.2所示，从上到下依次为选定/取消、移动（总体移动，移动某一设备，直接拖动它就可以了）、Place Note（先选中）、删除、Inspect （选中后，在路由器、PC机上可看到各种表，如路由表等）、simple PPD、complex。
思科交换机模拟软件使 用教程 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
思科交换机模拟软件使用教程 Packet Tracer 建构CCNA实验攻略(1)——配置Cisco交换机 Packet Tracer 是一款非常不错的Cisco(思科)网络设备模拟器，对于想考思科初级认证（如CCNA）的朋友们来说，Packet Tracer 是非常不错的选择。利用Packet Tracer 练习思科IOS操作命令很不错的。
要配置好Cisco交换必需要熟悉IOS命令及相关的知识。 一、几种配置命令模式 switch> 这种提示符表示是在用户命令模式，只能使用一些查看命令。 switch# 这种提示符表示是在特权命令模式。 switch(config)# 这种提示符表示是全局配置模式 switch(config-if)# 端口配置命令模式 图一几种命令模式 二、检查、查看命令 这些命令是查看当前配置状况，通常是以show(sh)为开始的命令。show version查看IOS的版本、show flash查看flash内存使用状况、show mac-address-table查看MAC地址列表
图二 图三 图四 图五Show 帮助命令显示当前所有的查看命令 图六查看端口状态信息 三、密码设置命令 Cisco交换机、路由器中有很多密码，设置好这些密码可以有效地提高设备的安全性。 switch(config)#enable password 设置进入特权模式进的密码 switch(config-line) 可以设置通过console端口连接设备及telnet远程登录时所需要的密码
Cisco模拟机使用方法 1.把K盘里面有一个（ATEN实验文件）的文件夹复制到自己的E： 学员下面的脱产班下你们自己使用的文件夹下 2.在刚刚复制过来的文件夹里面找到一个https://www.doczj.com/doc/5419037415.html,的文件右键打开 方式选择记事本打开改写里面的路径。刚刚我们把ATEN 实验文件这个文件夹复制到了那里，哪个就是我们的路径改写 Workingdir = E：\学员\脱产班\no.06\ATEN实验文件\tmp\ 保存退出 3.双击桌面上面有一个dynamips server 的文件.就不用去管他,放在 那里! 4.双击我们刚刚编辑的那个文件在E：\学员\脱产班\no.06\ATEN 实验文件的一个https://www.doczj.com/doc/5419037415.html,的文件会出现一个大于号的状态 5.输入list 是查看我们现在这个模拟器的设备,有那些! 6.如果要使用我们的SW1,那么我们就要start SW1 开启这个SW1 设备 7.然后在telnet SW1 登陆到我们SW1设备上面 8.现在进入的就是我们的交换机了,上面所做的操作都是在搭建我们 的模拟器环境! 9.进入交换机界面以后会出现一个对话,问你是no\yes 意思是:是否 愿意加载一些默认配置,这里我们选择no 我们自己手动配置! 直接输入n 就可以了!
10.进入模拟器了以后,我们看见的是router > 这个状态,这表示 的是我们现在交换机的名称是route 现在是在>模式,也就是我们的用户模式!现在输入enable 回车,我们进入特权模式,从特权模式进入全局配置模式输入:config t 我这里写的是简写,你们可以用teb键把命令补齐! 至于还有一个接口模式,一个线路模式,这里我就不做介绍了,你们大家自己看下书! 11.这里讲一点,如何修改设备的名称进入我们的全局配置模式 > enable 从用户模式进入特权模式 # config t 从特权在进入全局配置模式 （Config）# hostname benet 全局配置模式下面输入hostname benet 回车就可以修改设备名称了! Benet是设备名称,这里可以自己定义! 希望大家能够把这个模拟器能使用清楚,我的文档写的也比较清楚了,希望大家多加练习!
思科网络技术学院网址：https://www.doczj.com/doc/5419037415.html,/web/learning/netacad/ 一、注册步骤： (1) 二、思科网院做作业和参加考试的方法。 (5) 一、注册步骤： 1.进入思科网络技术学院，点击右方Log In按钮。 2.输入临时用户名和密码。例如用户名为7370287 ，密码109707 3.点击！Accept按钮，确认思科网络技术学院学习协议。 4.选择国家和设置生日，注意：生日一定要填写真实的生日。
5.进入注册页面，用户名就设为你的名字拼音+2010,如wanyuwen2010,密码设置要求必须包含下划线，不能包含用户名，必须有数字，长度必须8位以上，建议密码设为你常用的密码加下划线加2010，如www007_2010.
5.注册成功，进入以下界面，此后要再次登陆思科网院，需用自己设定的用户名如wanyuwen2010和自己的密码登录。 二、思科网院做作业和参加考试的方法。 1.做作业位置，登录网院后，主界面下选择learn下面的班级如jxnucie2010-1
2.进入下面界面，点击take assessment开始选择作业，点击Gradebook可以查看作业的错误情况和正确答案。 注意：每章的作业都可以反复做，作业中途退出断网，已做部分会保存结果，请务必在1小时内重新登录确保作业提交，作业一旦开始，请务必做完提交，作业的分数无所谓，每个星期都会开一次作业。每章作业都包含中英文两种语言，选择一个或两个都做均可。 思科ccna的学习共四个学期，每个学期都含有一个期末考试final,只有final考试过了75分才有资格申请考试折扣号，final 考试机会1，2，3学期有2次，第4学期只有1次机会。 每个学期final考试结束后必须做一个feedback的作业（教学反馈），之后才能进入下个学期。
最新CISCO官方CCNA模拟器使用教程 注：本文中的图片均可点击查看更清晰的大图。 这是Cisco公司针对其CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。使用者自己创建网络拓扑，并通过一个图形接口配置该拓扑中的设备。软件还提供一个分组传输模拟功能让使用者观察分组在网络中的传输过程。 适合新手学习CCNA用 具有真实的操作界面 很容易上手 官方下载地址：直接打开连接好像不行不过可以通过讯雷的新建任务把连接复制进去就可以下载了： https://www.doczj.com/doc/5419037415.html,/akdlm/cnams/resourcewindow/noncurr /downloadTools/app_files/PacketTracer_setup.exe?userid=5107812&fileExt=.exe 一、PacketTracer4.1安装和基本界面 这个模拟器比BOSON，DY，操作简单，方便，更人性化 但是，它只支持CCNA中的一些内容，对学习思科初学者有很大的帮助,更容易让一些初学思科的朋友们入门。 下载好软件，安装非常简单，双击运行安装程序，一直点下一步（CISCO公司出的，没有其他的流氓软件，大家放心），最后安装成功。桌面出现快捷方式 然后运行本程序，出现下面的界面
1，最上面的还是和一些其他的软件一样，新建，打开，保存之类的 2，中间的白框是工作区域，你操作就是在这个框里面操作的 3，框右边是圈划设备，移动设备，删除设备之类的注意那个信封，以后要是查看包的传输路径，主要是看这个 4，左下面是自己搭建TOPO时，可以随意的添加以下的设备，点着左边的ROUTER，右边就会出现可用的所有ROUTER，设备的类型列表如下：
职业学院课程教学大纲 院系 专业计算机网络技术 课程思科网络课程(1) 编者蒙任富 2009年8 月
课程教学大纲审核表
《思科网络课程(1)》课程教学大纲 一、课程基本情况说明 课程编号： 适用对象：高职高专计算机网络技术专业、计算机应用技术专业一年级学生 学分/总学时： 4/64 讲授学时：32 课内实践学时：0 课外实验（上机）学时：32 二、课程的性质、任务与课程的教学目标 1．课程的性质、任务 本课程是我院高职高专计算机网络技术专业、计算机应用技术专业的一门专业支持必修课程，也是思科网络技术学院CCNA Exploration 网络基础知识课程，是一门以培养学生技能为主的课程，也是理论与实操紧密联系的课程。近年来在计算机网络行业中，CISCO网络设备已应用广泛，本课程对培养计算机高级应用人才具有现实意义。 本课程的目的是介绍基本的网络概念和技术。这些在线课程教材将帮助学生掌握必要的技能，以便规划和实施不同应用场合下的小型网络。 2．课程的教学目标 本课程的重点是学习网络基础知识。本课程中介绍的实用技能和概念性技能将为学生奠定理解基本网络的基础。首先，学生将研究人际交流与网络通信之间的异同。接下来，我们将介绍用于规划和实施网络的两个主要模型：OSI 和 TCP/IP。学生将了解网络采用的“分层”方法并详细研究 OSI 和 TCP/IP 的各层以理解其功能和服务。学生将熟悉各种网络设备、网络编址方案以及用于通过网络传输数据的介质类型。 三、课程学时分配 学时分配表（以课题或知识单元编排）
四、主要教学内容及教学要求 （一）课程内容： 第1章生活在以网络为中心的世界 (2学时) 介绍通信的基本知识以及网络对我们生活的影响。学生将了解网络、数据、局域网(LAN)、广域网 (WAN)、服务质量 (QoS)、安全问题、网络协作服务和 Packet Tracer 练习的概念。通过实验，学生将了解如何设置维基以及如何建立即时消息会话。 第2章网络通信 (2学时) 主要内容是如何建立和使用网络模型。本章将介绍 OSI 和 TCP/IP 模型以及数据封装过程。学生将了解用于分析网络通信的网络工具Wireshark? 并研究实际网络与模拟网络之间的区别。在实验中，学生将搭建自己的第一个网络，一个小型点对点网络。 第3章应用层功能及协议 (6学时) 针对教学网络使用自上而下的方法，介绍网络模型的顶层应用层。在本章的相关内容中，学生将了解协议、服务和应用程序之间的交互，重点关注 HTTP、DNS、DHCP、SMTP/POP Telnet 和 FTP。通过实验，学生还将练习安装 Web 服务器/客户端并使用Wireshark? 分析网络通信。Packet Tracer 练习将帮助学生了解应用层协议的运作原理。 第4章传输层(4学时) 介绍传输层，并重点讲述如何将 TCP 和 UDP 协议应用于常见的应用程序。实验和练习将综合使用Wireshark?、Windows 实用程序命令 netstat 和 Packet Tracer 来研究这两种协议。 第5章网络层 (4学时) 介绍 OSI 网络层。学生将研究编址和路由的概念并了解路径确定、数据包和 IP 协议。
第一章：OSI参考模型与路由选择 一、开放系统互连（OSI） 应用层（第7层）：处理应用层的网络进程 表示层（第6层）：数据表示 会话层（第5层）：主机间通信 传输层（第4层）：端到端连接段 网络层（第3层）：地址和最佳路径分组 数据链路层（第2层）：介质访问帧 物理层（第1层）二进制传输比特 1．对等层通信： 协议数据单元（PDU）：每一层协议与对等层交换的信息。 2．数据封装： 二、物理层： 1．以太网（Ethernet）： 指所有使用带冲突检测载波监听多路访问（CSMA/CD）的局域网。 以太网和IEEE 802.3：同轴电缆和双绞10Mbit/s 100Mbit/s以太网：快速以太网双绞线100Mbit/s 1000Mbit/s以太网：吉比特以太网 2．以太网/802.3物理连接： 10Base2：细缆185m 10Base5：粗缆500m 10BaseT：双绞线100m 三、数据链路层： MAC地址用16进制表示，两种格式0000.0c12.3456和00-00-0c-12-34-56 四、网络层： IP协议：寻找一条把数据报移到目的地的路径。 因特网控制消息协议（ICMP）：提供控制和发送消息的能力。 地址解析协议（ARP）：根据已知IP地址决定数据链路层地址。 反向地址解析协议（RARP）：在数据链路层地址已知时，决定网络层地址。 1．IP寻址与子网： IP地址分成网络号、子网号和主机，即每个地址包括网络地址、可选的子网地址和主机地址。网络地址和子网地址一起用于路由选择，主机地址用于表示网络或子网中独立的主机。子网掩码用于从IP地址中提取网络和子网信息。 2．路径选择： 指通信穿过网云所应该采取的传输路径。使路由器能评估到目的地的可用路径，并建立对分组的优先处理方式。 3．路径通信： 网络地址包含路径部分和主机部分。路径部分指明在网络云内被路由器使用的路径； 主机部分指明网络上的特定端口或设备。 4．ICMP：是通过IP数据报传送的，它用来发送错误和控制消息。 5．ARP： 以太网上进行通信，源站点必须知道目的站点的IP地址和MAC地址。
cisco路由器配置教程 手把手教你配置cisco路由器 经过几十年的发展,从最初的只有四个节点的ARPANET发展到现今无处不在的Internet,计算机网络已经深入到了我们生活当中。随着计算机网络规模的爆炸性增长,作为连接设备的路由器也变得更加重要。 公司在构建网络时，如何对路由器进行合理的配置管理成为网络管理者的重要任务之一。本专题就为读者从最简单的配置开始为大家介绍如何配置cisco路由器。 很多读者都对路由器的概念非常模糊，其实在很多文献中都提到，路由器就是一种具有多个网络接口的计算机。这种特殊的计算机内部也有CPU、内存、系统总线、输入输出接口等等和PC相似的硬件，只不过它所提供的功能与普通计算机不同而已。 和普通计算机一样，路由器也需要一个软件操作系统，在cisco 路由器中，这个操作系统叫做互联网络操作系统，这就是我们最常听到的IOS 软件了。下面就请读者跟着我们来一步步的学习最基本的路由器配置方法。 cisco路由器基本配置： √ cisco IOS软件简介： 大家其实没必要把路由器想的那么复杂，其实路由器就是一个具有多个端口的计算机，只不过它在网络中起到的作用与一般的PC不同而已。和普通计算机一样，路由器也需要一个操作系统，cisco把这个操作系统叫作cisco互联网络操作系统，也就是我们知道的IOS，所有cisco路由器的IOS都是一个嵌入式软件体系结构。
cisco IOS软件提供以下网络服务： 基本的路由和交换功能。 可靠和安全的访问网络资源。 可扩展的网络结构。 cisco命令行界面（CLI）用一个分等级的结构，这个结构需要在不同的模式下来完成特定的任务。例如配置一个路由器的接口，用户就必须进入到路由器的接口配置模式下，所有的配置都只会应用到这个接口上。每一个不同的配置模式都会有特定的命令提示符。EXEC为IOS软件提供一个命令解释服务，当每一个命令键入后EXEC便会执行该命令。 √第一次配置Cisco路由器： 在第一次配置cisco路由器的时候，我们需要从console端口来进行配置。以下，我们就为大家介绍如何连接到控制端口及设置虚拟终端程序。 1、使用rollover线和一个RJ45和DB9或者DB25的转换适配器连接路由器控制端口和终端计算机。
网络技术试验室 应用介绍
思科先进网络技术实验室解决方案是为了满足广大教育用户对网络新技术和 新应用的学习需求而推出的，它的目的是为了促进和提高广大师生网络技术理论与 实践经验的结合，为用户提供一个高技术含量的网络实验和测试平台，帮助用户进 行网络前沿技术研究和测试，提高学校整体网络科研和教学应用水平。 ? 思科先进网络技术实验室内容，包含了： 1. 路由和交换。 2. IPv6。 3. 无线网络。 4. 网络安全（IDS/IPS,ISBN,NAC,SDN 等 思科独有）。 5. IP 语音等多种先进的网络应用技术（IPT 等思科独有）。 所有内容全面反映了网络技术发展的最新方向，是学校进行教学科研和网络 教学难得的实验环境。 ? 思科公司先进网络技术实验室特点： 1. 先进性：思科公司网络技术始终处于世界领先地位。 2. 全面性：思科公司产品覆盖面全，产品线长，技术完善。 3. 权威性：思科公司的产品和技术，包括认证体系已经获得国际和国内 的认可，同时已成为业界标准。 4. 实用性：思科公司产品和技术紧密结合当前市场的主流应用，符合实 际应用的发展趋势。 5. 前瞻性：思科公司产品技术特点突出，能够引导和开发用户的潜在应 用，满足客户不断发展的需求。 6. 商业性：思科网络实验室不但为广大教育用户提供了教研平台，同时 可以作为校园市场商业化的一部分。
思科高级技术网络实验室总体结构图
IP电话机
呼叫 统一 传统电话 PBX 管理器 信息系统
公共 电话网
传统电话
IP 电话机
Si
Si
IP电话实验室
IPv IPv IPv IPv IPv IPv
软件IP电话
Si
IPv IPv
Cat3750/3560
路由交换/ IPv6实验室
IPv IPv
广域网 或 Internet
IPv IPv
Si
Cat3750/3560
IPv IPv
防火墙 入侵保护 路由器
IPv IPv
防火墙 入侵保护 路由器 网络准入 实验
IPv 无线服务 IPv
路由器
用户认证 授权服务器
网络安全实验室
主机 入侵保护
网络入侵 检测(IDS)
无线 访问点
无线实验室
本文将向思科先进网络技术试验室设备包的购买者介绍该实验包中的各项思 科先进网络技术实验内容，包括各项实验中所需的设备及拓扑，以及可以实现的实 验项目。
小凡模拟器（DynamipsGUI）是一个学习配置思科设备的很好的工具，它能在PC 机的环境下真实运行思科设备IOS，因此绝大部分命令都支持，就和在真实思科设备上运行相差无几。详细的讲解小凡模拟器的使用方法，以及运用小凡模拟器搭建网络环境来做各种网络实验，这对大家学习思科配置命令和理解思科网络知识都有很大的帮助。 一．下载安装小凡模拟器 这个是小凡模拟器的安装包，目前最新版本是 2.83。 双击安装包： 根据提示点击"下一步"，
点击"同意"并下一步， 继续点击下一步，
可以自定义安装路径，但是需要记住的是安装好后，如果重新装了系统，原来安装好的就不能使用了，所以建议的方法是安装好了之后再备份系统就行了，接着下一步， 下一步，
下一步，接着就开始安装到指定目录下了。 注意，中间会出现安装WinPcap，让它安装，不然小凡模拟器不能使用。最后完成安装。 桌面上会出现小凡模拟器的图标： 二．搭建环境的准备 1.安装好了之后需要准备好以".bin"后缀结尾的思科路由器的IOS，例如： 这个是cisco 3640 路由器的IOS，c3640-jk9o3s-m.12.4(16).bin 命名规则如下： c3640：cisco3640 系列路由器 j：企业级 k9：IPSec 3DES，高于64 位的强加密(3DES、AES) o3：带入侵检测系统IDS、SSH 的防火墙 s：加V oIP m：在路由器的RAM 中执行IOS 12.4：IOS 主版本12.4 16：代表经过16 次修订 2.拓扑图的准备： 首先自己应该明白，需要搭建一个怎样的环境，实现怎样的一个实验现象，可以在草图上先画出拓扑图，然后再来用小凡模拟器搭建网络拓扑。
1、进入用户模式，像这样有个大于符号的 2、输入enable进入特权模式，像这样有个#号的 3、输入configure terminal进入全局配置模式 4、在全局配置模式下可以先设置特权密码，输入enable password 123 5、接下来对vlan1的接口进行配置。首先进入接口配置模式， 输入interface vlan 1 6、现在开始配置vlan 1 的管理ip 和子网掩码。输入ip address 192.168.1.1 255.255.255.0 7、将vlan1 设置为活跃状态。输入no shut 8、退出当前模式进入全局配置模式。输入exit 9、接下来是设置远程登录密码。首先进入line配置模式，输 入line vty 0 4 （PS：这里VTY(Virtual Type Terminal)
是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的） 10、然后设置密码。输入password jfb 11、输入了密码当然要保存！在上一步的基础上输入login 12、然后输入end返回特权模式，再输入show running查看我 们对交换机的配置情况 13、设置正确。 14、现在就是对pc配置ip 和子网掩码（192.168.1.2 255.255.255.0） 15、连接一根直通双绞线。 16、接下来激动人心的时刻到来了，在命令提示符中输入ping 192.168.1.1，是不是通了，如果没有可多试几次！
17、更激动人心的时刻是在下面。输入telnet 192.168.1.1 18、输入远程登录密码jfb，看看是不是远程登录成功了 19、输入enable ，提示输入密码，该密码为特权密码，前面设 置的123 看看是不是进入特权模式了！ 20、现在你就可以对交换机进行配置了 MY GOD``````
使用VPN 确保私有数据传输需要哪种技术？ ? 可扩展性 ? 虚拟化 ? 加密 ? 授权 2 哪种类型的站点间VPN 使用受信任组成员来消除组成员之间的点到点IPsec 隧道？? GRE ? DMVPN ? MPLS ? GETVPN 3 必须允许哪三个协议通过公司防火墙，以建立IPsec 站点间VPN？（选择三项。）? NTP ? HTTPS ? AH ? ISAKMP ? ESP ? SSH 4 NAT-T 的目的是什么？ ? 当VPN 的一端或两端使用NAT 时允许VPN 正常工作 ? 允许为IPv6 地址使用NAT ? 为基于PC 的VPN 客户端启用NAT ? 为IPv4 升级NAT
? 请参见图示。路由器如何处理与访问列表101 定义的流量不匹配的流量？? 它将以未加密的方式发送。 ? 它将被丢弃。 ? 它将被加密发送。 ? 它将被阻止。 导航条 6 以下哪两项是对IPsec 特征的准确描述？（选择两项。） ? IPsec 在网络层运行，并涵盖所有第2 层协议。 ? IPsec 在传输层工作，并保护网络层的数据。 ? IPsec 是依赖于现有算法的开放标准框架。 ? IPsec 在应用程序层工作，并保护所有应用程序数据。 ? IPsec 是依赖于思科特定算法的专有标准框架。 ? IPsec 是思科开发的标准框架，依赖于OSI 算法。 7 下列哪项是对VPN 的正确描述？ ? VPN 使用开源虚拟化软件通过互联网创建隧道。 ? VPN 使用虚拟连接通过公共网络创建专用网络。 ? VPN 使用专用物理连接在远程用户之间传输数据。 ?
VPN 使用逻辑连接通过互联网创建公共网络。 8 在创建IPsec 隧道时，定义需要关注的流量需要什么？ ? 访问列表 ? 散列算法 ? 安全关联 ? 转换集 9 如果使用IPsec VPN 隧道连接两个站点，何时会创建安全关联(SA)？? 仅在第1 阶段期间 ? 在第1 阶段和第2 阶段都创建 ? 仅在第2 阶段期间 ? 创建隧道后，发送流量之前 导航条 10 下列哪个术语描述了接口接收的VPN 流量被路由回同一接口的情况？? 拆分隧道 ? 发夹(Hairpinning) ? MPLS ? GRE 11 请考虑思科ASA 上的以下配置： crypto ipsec transform-set ESP-DES-SHA esp-des esp-sha-hmac 此命令的用途是什么？ ? 定义用于建立隧道的ISAKMP 参数 ? 定义用于构建IPsec 隧道的加密和完整性算法 ? 仅定义允许的加密算法
交流群： 思科 CCNP 交流群：69721386
Here’s an example topology for Cisco IOU to help you get started:
In this example, SF is an IOU instance running on host “solaris”. IOUlive is also running on this host, bridging SF’s Ethernet0/0 interface to my physical network (and to the world).
SJ1, SJ2, and SJ3 are IOU instances running on host “helium”.
The Ethernet1/0 interface on SF is connected to Ethernet0/1 on SJ1 are connected, even though they are on separate physical hosts.
The Ethernet0/0 interfaces on SJ1, SJ2, and SJ3 are connected, sharing a common network segment.
Last, SJ2 and SJ3 are connected via their Serial1/0 interfaces.
Hopefully, this should be good enough to demonstrate the various options for connecting IOU instances.
The NETMAP file
1. 计算机命令： PCA login: root ；使用root用户password: linux ；口令是linux # shutdown -h now ；同init 0 关机 # logout # login # ifconfig ；显示IP地址 # ifconfig eth0
思科模拟器配置交换机V T P教程 交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。交换机还具备了一些新的功能，如对V L A N(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。V T P被组织成管理域(V T P D o m a i n),相同域中的交换机能共享V L A N信息。在主机管理中常常用到V T P，那么具体怎么设置呢? 方法步骤 1、首先，打开思科模拟器软件，连接三台交换机的连接线，将所有交换机互相连接起来，一台当服务器，一台当客户机，另外一台当透明模式。 2、把三台交换机的配置清除干净，重启交换机，配置命令为： 复制内容到剪贴板 S1#d e l e t e f l a s h:v l a n.d a t S1#e r a s e s t a r t u p-c o n f i g S1#r e l o a d 配置S1为V T P s e r v e r，配置命令为： 复制内容到剪贴板 S1(c o n f i g)#v t p m o d e s e r v e r
3、配置S3为V T P t r a n s p a r e n t，配置命令是： 复制内容到剪贴板 S3#v l a n d a t a b a s e S3(v l a n)#v t p t r a n s p a r e n t S3(v l a n)#v t p p a s s w o r d c i s c o(配置交换机的密码) S e t t i n g d e v i c e V L A N d a t a b a s e p a s s w o r d t o c i s c o 4、配置S2为V T P c l i e n t，配置命令是： 复制内容到剪贴板 S2(c o n f i g)#v t p m o d e c l i e n t S e t t i n g d e v i c e t o V T P C L I E N T m o d e. S2(c o n f i g)#v t p d o m a i n V T P-T E S T D o m a i n n a m e a l r e a d y s e t t o V T P-T E S T. S2(c o n f i g)#v t p p a s s w o r d c i s c o 5、在S1上创建V L A N，检查S2、S3上的V L A N信息，配置命令是： 复制内容到剪贴板 S1(c o n f i g)#v l a n2 S1(c o n f i g)#v l a n3 查看s1,s2,s3的V L A N配置信息。命令是： 复制内容到剪贴板
思科网络学院CCNA 4 练习题和答案English FormD EW AN v4.0 Chapter 1 .2.4 WAN Switching Concepts Assessment Item: What is an advantage of packet-switched technology over circuit-switched technology? Packet-switched networks are less susceptible to jitter than circuit-switched networks are. Packet-switched networks can efficiently use multiple routes inside a service provider network. Packet-switched networks do not require an expensive permanent connection to each endpoint. Packet-switched networks usually experience lower latency than circuit-switched networks experience. Reset View Learner Response Scoring Rule for: correctness of response 2 points for Option 2 This item references content from the following areas: CCNA Exploration 1.2.3 W AN Data Link Layer Concepts Assessment Item: Which statement about WAN protocols is correct? ATM differs from other WAN protocols in that it uses variably sized packets. Most WAN protocols use HDLC or a variant of HDLC as a framing mechanism. The frame header consists of the frame check sequence and cyclic redundancy check. ISDN differs from Frame Relay, HDLC, and ATM in that it is packet-switched rather than circuit-switched technology. Reset Scoring Rule for: correctness of response 2 points for Option 2 This item references content from the following areas: CCNA Exploration
Cisco网络学院教程笔记(1)-思科认证试题 Cisco网络学院教程(上册)笔记 1、路由选择协议的分类 距离矢量和链路状态 距离矢量路由协议（Distance-vectorRoutingProtocol）：RIP、IGRP 链路状态路由协议（Link-stateRoutingShortestFirstPath）:OSPF,EIGRP 2、收敛（Convergence） 网络认识必须反应精确的，持续的新拓扑图。生成这种精确的，持续的新拓扑图叫做收敛 3、链路状态路由选择：它使用了链路状态概念（LSA，Link-StateAdvertisment） 4、RIP的主要特征： *它是一个距离矢量路由协议路由选择协议 *跳数作为路由选择的计量单位 *允许最大跳数是15 *路由更新缺省是30S一次 5、窗口：发送者允许接受未确认的（还没有收到确认的）数据包个数叫窗口；（传输层） 6、确认技术：发送器在发送一段后会启动一个定时器，而且在确认到达之前如果定时器超时，它会重新发这个段数据。 7、多端口的中继器=集线器 8、由于存在冲突和延时，以太网通常只使用10Mbit/s可用带宽的50%-60%，全双工以太网为100%的带宽；网桥增加了网络延时10%-30%。网桥被认为是一个存储转发的设备。路由器必须检查数据包来决定发送数据包到它的目的地的最佳路径。它会损失30-40%的吞吐量。只要求最小确认的协 议(滑动窗口协议)会损失20%-30%的吞吐量
9、第二层和第三层交换 第二层和第三层交换的不同是用来决定正确的输出接口的桢内的消息类型不同。用第二层交换，桢是基于MAC地址信息交换的。用第三层交换，桢是基于网络层信息交换的 区别：第二层交换并不看数据包内的网络层信息，但第三层要看。 10、两种交换方法： *存储转发——在转发之前整个桢被接收（StoreForwarding） *伺机通过——交换机检查目的地并立即开始转发桢（Cut-trough） 11、VLAN概述： 逻辑用户群在VLAN上传输数据的最常用的方法有“桢过滤”以及桢标记和鉴别。 分配给同一个VLAN的端口共享广播域 VLAN的3种实现方法——端口为中心，静态，动态—将交换机端口分配给VLAN *端口为中心的VLAN中，同一VLAN中的所有节点都连接到交换机的同一端口 *静态VLAN是在交换机上可以静态分配给一个VLAN的端口 *动态VLAN是交换机上可以动态分配给VLAN的端口，以MAC地址、逻辑地址或数据包的协议类型为基础来运行。 提供教好的网络安全性： （共享局域网的一个问题是它很容易穿透） 可以使用存取控制表增加许多安全措施 12、IDF（IntermediateDistributionFacility）中间配线设备 MDF（MainDistributionFacility）主配线设备即为主要的通信室 VCC（VerticalCross-Connect）垂直交叉连接：用于连接IDF和MDF 13、路由选择协议：
Router eSIM? Student V ersion FAQ
Router eSIM? Student Version is a product designed to supplement lab work by giving you the opportunity to practice router commands without being connected to a router. The following are Frequently Asked Questions about the Router eSIM? Student Version. 1. Are all IOS commands supported by Router eSIM?Student Version? Router eSIM? Student Version supports most but not all IOS commands needed to complete semester 2 activities. If a command is issued that is not supported by the program, a “pop-up” dialog box will appear indicating that this simulation does not support the command. 2. What other features are not supported by Router eSIM? Student Version? Among the features that Router eSIM? Student Version does not support are Access Lists, the interface up/down status message, use of the numeric keypad, and copying to and from a TFTP server. 3. What common commands are not supported by Router eSIM? Student Version? Among the commands that Router eSIM? Student Version does not support are the extended ping command, the show sessions command, and the reload command. (See Appendix A for supported commands.) 4. Can the labs be done using the Router eSIM? Student Version? Many of the labs can be done using Router eSIM? Student Version. However, since some commands are not supported, you will still need to have access to the router lab in your school to complete all the labs. (See Appendix B for labs that are supported.) 5. Does the Router eSIM? Student Ve rsion support RIP updates? Router eSIM?Student Version only supports RIP updates within the context of the standard five-router environment of the Cisco Networking Academy Program. Other addressing schemes will be accepted but the routing tables will not be updated and the interactive commands such as Ping, Traceroute, and Telnet will not function correctly.
