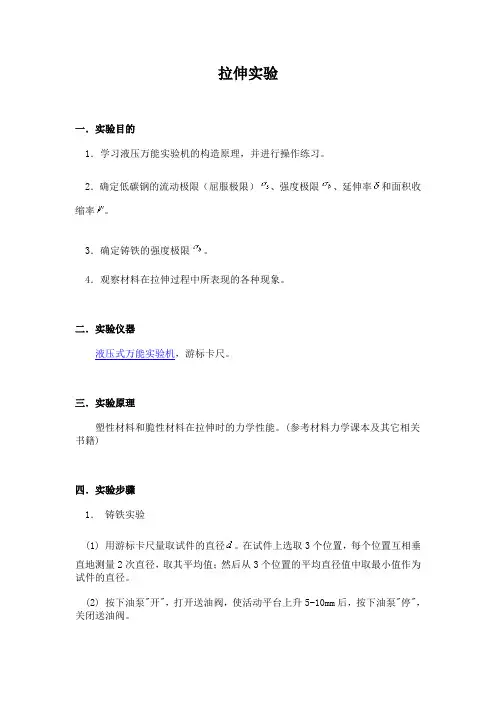

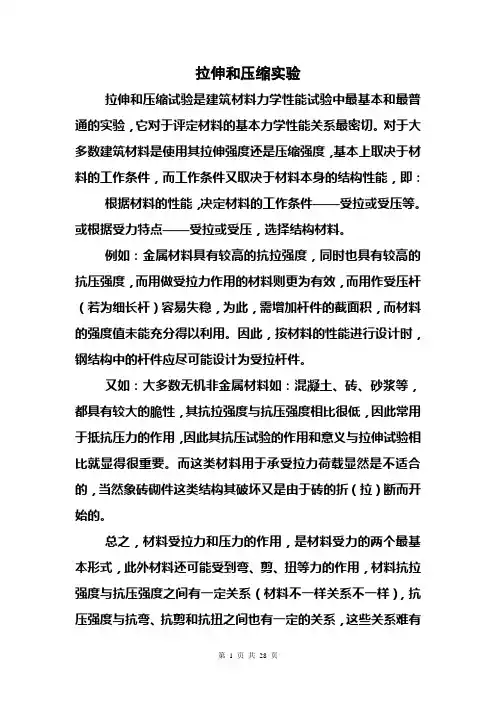

拉伸实验
一．实验目的
1．学习液压万能实验机的构造原理，并进行操作练习。
2．确定低碳钢的流动极限（屈服极限）、强度极限、延伸率和面积收缩率。3．确定铸铁的强度极限。
4．观察材料在拉伸过程中所表现的各种现象。
二．实验仪器
液压式万能实验机，游标卡尺。
三．实验原理
塑性材料和脆性材料在拉伸时的力学性能。(参考材料力学课本及其它相关书籍)
四．实验步骤
1．铸铁实验
(1) 用游标卡尺量取试件的直径。在试件上选取3个位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均直径值中取最小值作为试件的直径。
(2) 按下油泵"开"，打开送油阀，使活动平台上升5-10mm后，按下油泵"停"，关闭送油阀。
(3) 安装试件。在安装试件以前，先调整下夹头位置，当上、下夹头间距合适以后，再把试件放入、夹紧。
(4) 调整平衡砣，使示力盘的主指针对零，然后拨动副指针，使之靠近主指针，并调整好自动绘图装置。
(5) 按下油泵"开"，打开送油阀，开始加载。
(6) 在试件断裂以后，记下试件的极限荷载。
(7) 试件断裂后，立即按下油泵"停"，关闭送油阀。
(8) 取下试件，打开回油阀，将活动平台降到零点以后，关上回油阀。
2．低碳钢实验
(1) 用游标卡尺量取试件的直径。在试件上选取3个位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均直径值中取最小值作为试件的直径。在试件中部用红铅笔作一个5或10长的标距（两端画上圆圈标记）。
(2) 按下油泵"开"，打开送油阀，使活动平台上升5-10mm后，按下油泵"停"，关闭送油阀。
(3) 安装试件。在安装试件以前，先调整下夹头位置，当上、下夹头间距合适以后，再把试件放入、夹紧。
(4) 调整平衡砣，使示力盘的主指针对零，然后拨动副指针，使之与主指针对齐，并调整好自动绘图装置。
(5) 按下油泵"开"，打开送油阀，开始加载。
(6) 在试件受拉的过程中，注意示力盘指针的移动和自动绘图纸上曲线的轨迹，观察流动现象（主指针来回摆动），记录材料在流动时的荷载（取流动时荷载的下限）。
(7) 在荷载超过流动极限以后，记下试件的极限荷载。在试件断裂以前，注意观察试件的颈缩现象。
(8) 试件断裂后，立即按下油泵"停"，关闭送油阀。
(9) 取下试件，将试件断裂后的两部分重新合拢，量取试件断裂后的标距长度和断口处的最小直径(互相垂直地测量2次)。
(10) 打开回油阀，将活动平台降到零点以后，关上回油阀。
五．实验记录
六．预习思考题
1) 为什么拉伸试件两端较粗,中间较细？中间和两端采用光滑曲线过渡，而不是直角连接？
2) 在试件夹紧后，能不能启动控制下夹头的电动机？为什么？
3) 在实验开始时，为什么先将活动平台升起一定高度？
4) 分析试件在拉伸状态下各点的主应力大小和方向。
5) 什么是屈服点？在拉伸实验中应该如何读取屈服荷载？如果没有明显的屈服点应该怎样处理？
6) 在低碳钢拉伸实验中，在试件中部作了一个5或10长的标距，这是用来干什么的？如果拉伸试件是矩形截面，其标距的长度是多少？
7) 如果拉伸试件是屈服失效，请用最大剪应力理论分析一下试件可能的断口形状。
8) 如果拉伸试件是断裂失效，请用最大拉应力理论分析一下试件可能的断口形状。
9) 什么是塑性材料？什么是脆性材料？(如果在你做的其它实验中也有此题，回答一次即可)
七．分析思考题
1) 拉伸实验中你是怎样测量试件直径的？为什么采用这种方法？你有其它方法测量直径吗？你的依据是什么？
2) 两种拉伸试件的断口形状分别是什么样的？怎样解释这种结果？
3) 通过拉伸实验你觉得低碳钢的塑性性能如何？你的依据是什么？铸铁呢？
4) 低碳钢的极限荷载是断裂时的荷载吗？在颈缩阶段，试件的应力是增大还是减小？
5) 在拉伸、压缩、扭转三个试验中，你已经做了那些实验？请通过这些实验，总结一下低碳钢的抗拉、抗压、抗扭强度的大小关系。同样地，请总结一下铸铁的抗拉、抗压、抗扭强度的大小关系。
6) 结合你已经做过的实验(拉伸、压缩、扭转)，请对比低碳钢和铸铁的抗拉、抗压、抗扭强度的大小关系。举例说明其使用围。
7) 结合你已经做过的实验(拉伸、压缩、扭转)，请分析低碳钢的荷载-位移曲线有什么共同点？
8) 对于本次实验，你的体会是什么？你有什么建议吗？
压缩实验
一、实验目的
1．学习电子万能实验机的构造原理，并进行操作练习。
2．确定压缩时低碳钢的流动极限和铸铁的强度极限。
3．观察低碳钢和铸铁压缩时的变形和破坏现象，并进行比较。
二、实验仪器
电子万能实验机、游标卡尺
三．实验原理
塑性材料和脆性材料在压缩时的力学性能。(参考材料力学课本及其它相关书籍)
四、实验步骤
1．低碳钢
(1)用游标卡尺测量试件的直径(互相垂直地测量2次)。
(2)把试件放在下压板的中心位置。
(3)按“启动”键启动实验机，选择适当的速度使活动横梁下降，当上压板接近试件的上表面时，按“停止”键。
(4)打开X-Y记录仪开关，选择好零点位置，并落下记录笔。
(5)选择适当的位移量程（如果量程选择偏小，则绘不出完整曲线。如果量程选择偏大，绘出的曲线又显得太小），按下横梁位移的“复位”键。
(6)选择适当的加载速度，按“下降”键，开始对试件加载。观察曲线图，注意试件的屈服点，记下与屈服点相应的屈服载荷。由于低碳钢压缩时没有强度极限，不会断裂，因此，在记下试件的屈服点以后，就可以停止加载了。
(7)选择适当的速度使活动横梁上升，取出试件。
(8)观察试件屈服后的形状。
2．铸铁
(1)用游标卡尺测量试件的直径(互相垂直地测量2次)。
(2)把试件放在下压板的中心位置。
(3)按“启动”键启动实验机，选择适当的速度使活动横梁下降，当上压板接近试件的上表面时，按“停止”键。
(4)打开X-Y记录仪开关，选择好零点位置，并落下记录笔。
(5)选择适当的位移量程（如果量程选择偏小，则绘不出完整曲线。如果量程选择偏大，绘出的曲线又显得太小），按下横梁位移的“复位”键。按下“峰值”键以便自动记录试件断裂时的荷载。
(6)选择适当的加载速度，按“下降”键，开始对试件加载。
(7)试件断裂，自动停机，选择适当的速度使活动横梁上升，取出试件。
(8)观察试件断裂后的形状。
五．实验记录
六．预习思考题
1) 分析试件在压缩状态下各点的主应力大小和方向。
2) 脆性材料压缩时有哪些可能的失效形式？
3) 低碳钢的失效形式是什么？能测定其抗压强度吗？为什么？
4) 如果压缩试件是剪切破坏，请分析一下试件可能的断口形状。
5) 什么是塑性材料？什么是脆性材料？(如果在你做的其它实验中也有此题，回答一次即可)
力学实验报告标准答案
长安大学力学实验教学中心 目录 、拉伸实验? 、压缩实验? 三、拉压弹性模量E测定实验? 四、低碳钢剪切弹性模量G测定实验? 五、扭转破坏实验-10
六、纯弯曲梁正应力实验? 12 七、弯扭组合变形时的主应力测定实验? 15 八、压杆稳定实验"8
、拉伸实验报告标准答案实验目的: 见教材 实验仪器 见教材实验结果及数据处理：例:（一）低碳钢试件
服应力 (T s = P s /A _273.8 _MP a 屈度极限 (T b = P b /A _411.3 MP a 强试验前 试验后 最小平均直径d= 10.16 mm 最小直径d= 10.15 mm 截面面积A= 81.03 mm 2 截面面积A1= 80.91 mm 2 计算长度L= 100 mm 计算长度L 忤 100 mm 试验前草图 试验后草图 1 ' 1 ''1 1 最大载荷P b =__14.4 KN P s =_22.1 KN P b =_33.2 ____ KN 塑性指标： 伸长率 厘100% L 68.40 % 33.24 % A A 1 面积收缩率 - 100% A 低碳钢拉伸图:
强度极限c b= P b / A = _ 177.7 — M P a 问题讨论： 1、为何在拉伸试验中必须采用标准试件或比例试件，材料相同而长短不同的试件 延伸率是否相同？ 答:拉伸实验中延伸率的大小与材料有关，同时与试件的标距长度有关.试件局部变形较大的断口部分，在不同长度的标距中所占比例也不同.因此拉伸试验中必须采用标准试件或比例试件，这样其有关性质才具可比性. 材料相同而长短不同的试件通常情况下延伸率是不同的（横截面面积与长度存在某种特殊比例关系除外）. 2、分析比较两种材料在拉伸时的力学性能及断口特征. 答:试件在拉伸时铸铁延伸率小表现为脆性，低碳钢延伸率大表现为塑性；低碳钢具有屈服现象,铸铁无.低碳钢断口为直径缩小的杯锥状，且有45 0的剪切唇， 断口组织为暗灰色纤维状组织。铸铁断口为横断面，为闪光的结晶状组织
实验三 压缩实验 一、实验目的 1．测定压缩时低碳钢的屈服极限s σ和铸铁的强度极限b σ。 2．观察低碳钢和铸铁压缩时的变形和破坏现象，并进行比较和分析原因。 二、设备和量具 1．手动数显材料试验机sscs-100； 2．游标卡尺。 三、实验原理及步骤 低碳钢和铸铁等金属材料的压缩试样一般制成圆柱形，高h o 与直径d o 之比在1～3 的范围内。目前常用的压缩试验方法是两端平压法。这种压缩试验方法，试样的上下两端与试验机承垫之间会产生很大的摩擦力，它们阻碍着试样上部及下部的横向变形，导致测得的抗压强度较实际偏高。当试样的高度相对增加时，摩擦力对试样中部的影响就变得小了，因此抗压强度与比值h o ／d o 有关。由此可见，压缩试验是与试验条件有关的。为了在相同的试验条件下，对不同材料的抗压性能进行比较，应对h o ／d o 的值作出规定。实践表明，此值取在1～3的范围内为宜。若小于l ，则摩擦力的影响太大；若大于3，虽然摩擦力的影响减小，但稳定性的影响却突出起来。 低碳钢试样压缩时同样存在弹性极限、比例极限、屈服极限而且数值和拉伸所得的相应数值差不多，但是在屈服时却不象拉伸那样明显。从进入屈服开始，试样塑性变形就有较大的增长，试样截面面积随之增大。由于截面面积的增大，要维持屈服时的应力，载荷也就要相应增大。因此，在整个屈服阶段，载荷也是上升的，在测力盘上看不到指针倒退现象，这样，判定压缩时的P S 要特别小心地注意观察。在缓慢均匀加载下，测力指针是等速转动的，当材料发生屈服时，测力指针的转动将出现减慢，这时所对应的载荷即为屈服载荷
P S。由于指针转动速度的减慢不十分明显，故还要结合自动绘图装置上绘出的压缩曲线中的的拐点来判断和确定P S。 低碳钢的压缩图（即P一△1曲线）如图3—1所示，超过屈服之后，低碳钢试样由原来的圆柱形逐渐被压成鼓形，即如图3—3。继续不断加压，试样将愈压愈扁，但总不破坏。所以，低碳钢不具有抗压强度极限（也可将它的抗压强度极限理解为无限大），低碳钢的压缩曲线也可证实这一点。 图3-1 低碳钢压缩图图3-2 铸铁压缩图 灰铸铁在拉伸时是属于塑性很差的一种脆性材料，但在受压时，试件在达到最大载荷P b前将会产生较大的塑性变形，最后被压成鼓形而断裂。铸铁的压缩图（P一△1曲线）如图3—2所示，灰铸铁试样的断裂有两特点：一是断口为斜断口，如图3—4所示。 图3-3 压缩时低碳钢变形示意图图3-4 压缩时铸铁破坏断口 二是按P b/A0求得的 远比拉伸时为高，大致是拉伸时的 3—4倍。为什 b
实验日期_____________教师签字_____________ 同组者_____________审批日期_____________ 实验名称：拉伸和压缩试验 一、试验目的 1.测定低碳钢材料拉伸的屈服极限σs 、抗拉强度σb、断后延伸率δ及断 面收缩率ψ。 2.测定灰铸铁材料的抗拉强度σb、压缩的强度极限σb。 3.观察低碳钢和灰铸铁材料拉伸、压缩试验过程中的变形现象，并分析 比较其破坏断口特征。 二、试验仪器设备 1.微机控制电子万能材料试验机系统 2.微机屏显式液压万能材料试验机 3.游标卡尺 4.做标记用工具 三、试验原理（简述） 1
四、试验原始数据记录 1.拉伸试验 低碳钢材料屈服载荷 最大载荷 灰铸铁材料最大载荷 2.灰铸铁材料压缩试验 直径d0 最大载荷 教师签字：2
五、试验数据处理及结果 1.拉伸试验数据结果 低碳钢材料： 铸铁材料： 2.低碳钢材料的拉伸曲线 3.压缩试验数据结果 铸铁材料： 3
4.灰铸铁材料的拉伸及压缩曲线： 5.低碳钢及灰铸铁材料拉伸时的破坏情况，并分析破坏原因 ①试样的形状（可作图表示）及断口特征 ②分析两种材料的破坏原因 低碳钢材料： 灰铸铁材料： 4
6.灰铸铁压缩时的破坏情况，并分析破坏原因 六、思考讨论题 1.简述低碳钢和灰铸铁两种材料的拉伸力学性能，以及力-变形特性曲线 的特征。 2.试说明冷作硬化工艺的利与弊。 3.某塑性材料，按照国家标准加工成直径相同标距不同的拉伸试样，试 判断用这两种不同试样测得的断后延伸率是否相同，并对结论给予分析。 5
七、小结（结论、心得、建议等）6
材料的拉伸压缩实验 【实验目的】 1．研究低碳钢、铸铁的应力——应变曲线拉伸图。 2．确定低碳钢在拉伸时的机械性能（比例极限R p、下屈服强度R eL、强度极限R m、延伸率A、断面收缩率Z等等）。 3. 确定铸铁在拉伸时的力学机械性能。 4.研究和比较塑性材料与脆性材料在室温下单向压缩时的力学性能。 【实验设备】 1.微机控制电子万能试验机； 2.游标卡尺。 3、记号笔 4、低碳钢、铸铁试件 【实验原理】 1、拉伸实验 低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-?l曲线，即低碳钢拉伸曲线，见图1。 对于低碳钢材料，由图1曲线中发现OA直线，说明F正比于?l，此阶段称为弹性阶段。屈服阶段（B-C）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。其中，B'点为上屈服点，它受变形大小和试件等因素影响；B点为下屈服点。下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。测定屈服载荷Fs时，必须缓慢而均匀地加载，并应用σs=F s/ A0（A0为试件变形前的横截面积）计算屈服极限。 图1低碳钢拉伸曲线 屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。
当载荷达到强度载荷F b后，在试件的某一局部发生显著变形，载荷逐渐减小，直至试件断裂。应用公式σb=F b/A0计算强度极限（A0为试件变形前的横截面积）。 根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率δ和端面收缩率ψ，即 % 100 1? - = l l l δ，% 100 1 0? - = A A A ψ 式中，l0、l1为试件拉伸前后的标距长度，A1为颈缩处的横截面积。 2、压缩实验 铸铁试件压缩过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-?l曲线，即铸铁压缩曲线，见图2。 对铸铁材料，当承受压缩载荷达到最大载荷F b时，突然发生破裂。铸铁试件破坏后表明出与试件横截面大约成45?～55?的倾斜断裂面，这是由于脆性材料的抗剪强度低于抗压强度，使试件被剪断。 材料压缩时的力学性质可以由压缩时的力与变形关系曲线表示。铸铁受压时曲线上没有屈服阶段，但曲线明显变弯，断裂时有明显的塑性变形。由于试件承受压缩时，上下两端面与压头之间有很大的摩擦力，使试件两端的横向变形受到阻碍，故压缩后试件呈鼓形。 铸铁压缩实验的强度极限：σb=F b/A0（A0为试件变形前的横截面积）。 【实验步骤及注意事项】 1、拉伸实验步骤 （1）试件准备：在试件上划出长度为l0的标距线，在标距的两端及中部三个位置上，沿两个相互垂直方向各测量一次直径取平均值，再从三个平均值中取最小值作为试件的直径d0。 （2）试验机准备：按试验机→计算机→打印机的顺序开机，开机后须预热十分钟才可使用。按照“软件使用手册”，运行配套软件。 （3）安装夹具：根据试件情况准备好夹具，并安装在夹具座上。若夹具已 图2 铸铁压缩曲线
材料力学 实验报告 对应课程 学号 学生 专业 班级 指导教师 成绩总评 学年第学期
目录 1.低碳钢及铸铁拉伸破坏实验???????????????(3 ) 2.低碳钢及铸铁压缩破坏实验???????????????(8 ) 3.引伸计法测定材料的弹性模量??????????????( 12 ) 4.低碳钢及铸铁扭转破坏实验???????????????(15) 5.载荷识别实验?????????????????????( 19) 成绩总评定 : 拉伸压缩测E扭转载荷识别
低碳钢及铸铁拉伸破坏实验 实验日期： 同组成员： 一、实验目的及原理 二、实验设备和仪器 1、试验机名称及型号： 吨位： 精度： 2、量具名称： 精度： 三、实验步骤 （一）、低碳钢、铸铁拉伸实验步骤：
四、试样简图 低碳钢试样 实验前实验后试 样 简 图 铸铁试样 实验前实验后试 样 简 图
五、实验数据及计算 低碳钢拉伸试验 （一）试件尺寸 (a)试验前 试件标直径d0( mm )最小横截距 横截面 1横截面 2横截面 3面面积L0平平平A (1)（2）(1)（2）（1） ( 2)02 ( mm )均均均( mm ) (b)试验后 断后标断口直径 d 1 ( mm )距 L1 12平均( mm )断口（颈缩处）最小横截面面 积 A1 ( mm2 ) 屈服极限：强度极限：断后延伸率： F s s (MPa) A0 F b b (MPa) A0 ( L 1 L O ) 100% L0
A0 A1100% 断面收缩率： A0 铸铁拉伸试验 (a)试验前 试件标直径d0( mm )最小横截距 横截面 1横截面 2横截面 3面面积L0平平平A (1)（2）(1)（2）（1） ( 2)02 ( mm )均均均( mm ) (b)试验后 F b 强度极限：b(MPa ) （二）绘出低碳钢的“力—位移、及铸铁的“ 力－位移”曲线低碳钢铸铁
低碳钢和铸铁拉伸压缩实验报告 摘要：材料的力学性能也称为机械性质，是指材料在外力作用下表现的变形、破坏等方面的特性。它是由试验来测定的。工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。 关键字：低碳钢 铸铁 拉伸压缩实验 破坏机理 一．拉伸实验 1. 低碳钢拉伸实验 拉伸实验试件 低碳钢拉伸图 在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：
低碳钢拉伸应力-应变曲线 （1）弹性阶段（Ob段） 在拉伸的初始阶段，ζ-ε曲线（Oa段）为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。线性段的最高点则称为材料的比例极限（ζ p ），线性段的直线斜率即为材料的弹性摸量E。 线性阶段后，ζ-ε曲线不为直线（ab段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全 消失。卸载后变形能完全消失的应力最大点称为材料的弹性极限（ζ e ），一般对于钢等许多材料，其弹性极限与比例极限非常接近。 （2）屈服阶段（bc段） 超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。使材料发生屈服的应力称为屈服应力或屈服极 限（ζ s ）。 当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。 （3）强化阶段（ce段） 经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。 若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线（如d-d＇斜线），其斜率与比例阶段的直线段斜率大致相等。当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。 在硬化阶段应力应变曲线存在一个最高点，该最高点对应的应力称为材料的 强度极限（ζ b ），强度极限所对应的载荷为试件所能承受的最大载荷F b 。 （4）局部变形阶段（ef段） 试样拉伸达到强度极限ζ b 之前，在标距范围内的变形是均匀的。当应力增 大至强度极限ζ b 之后，试样出现局部显著收缩，这一现象称为颈缩。颈缩出现后，使试件继续变形所需载荷减小，故应力应变曲线呈现下降趋势，直至最后在f点断裂。试样的断裂位置处于颈缩处，断口形状呈杯状，这说明引起试样破坏的原因不仅有拉应力还有切应力。 （5）伸长率和断面收缩率 试样拉断后，由于保留了塑性变形，标距由原来的L变为L1。用百分比表示的比值 δ=（L1-L）/L*100% 称为伸长率。试样的塑性变形越大，δ也越大。因此，伸长率是衡量材料塑性的指标。 原始横截面面积为A的试样，拉断后缩颈处的最小横截面面积变为A1，用百分比表示的比值
碳钢与铸铁的拉伸、压缩实验（实验一） 一、实验目的 1、测定碳钢在拉伸时的屈服极限s σ，强度极限b σ，延伸率δ和断面收缩率ψ，测定铸铁拉伸时的强度极限b σ。 2、观察碳钢、铸铁在拉伸过程中的变形规律及破坏现象，并进行比较，使用绘图装置绘制拉伸图（P-ΔL 曲线）。 二、实验设备 微机控制电子万能材料试验机、液压式万能材料试验机、游标卡尺。 三、实验试祥 1. 为使各种材料机械性质的数值能互相比较，避免试件的尺寸和形状对试验结果的影响，对试件的尺寸形状GB6397-86作了统一规定，如图1所示： 图1 用于测量拉伸变形的试件中段长度（标距L 0）与试件直径d 。必零满足L 0／d 0=10或5，其延伸率分别记做和δ10和δ5 2、压缩试样：低碳钢和铸铁等金属材料的压缩试件一般做成很短的圆柱形，避免压弯，一般规定试件高度h 直径d 的比值在下列范围之内： 1≤d h ≤3 为了保证试件承受轴向压力，加工时应使试件两 个端面尽可能平行，并与试件轴线垂直，为了减少 两端面与试验机承垫之间的摩擦力，试件两端面应 进行磨削加工，使其光滑。 四、实验原理 图2为试验机绘出的碳钢拉伸P-△L 曲线图， 拉伸变形ΔL 是整个试件的伸长，并且包括机器本身 的弹性变形和试件头部在夹头中的滑动，故绘出的 曲线图最初一段是曲线，流动阶段上限B ‘受变形速度和试件形式影响，下屈服点B 则比较稳定，工程上均以B 点对应的载荷作为材料屈服时的载荷P S ，以试样的初始横截面积A0除PS ，即得屈服极限： 0A Ps S =σ 图2
屈服阶段过后，进入强化阶段，试样又恢复了承载能力，载荷到达最大值P b ，时，试样某一局部的截面明显缩小，出现“颈缩”现象，这时示力盘的从动针停留在P b 不动，主动针则迅速倒退表明载荷迅速下降，试样即将被拉断。以试样的初始横截面面积A 。除P b 得强度极限为 0A P b b =σ 延伸率δ及断面收缩率φ的测定，试样的标距原长为L 0拉断后将两段试样紧密地对接在一起，量出拉断后的标距长为L 1延伸率应为 % 100001?-=l l l δ 断口附近塑性变形最大，所以L 1的量取与断口的部位有关，如断口发生于L ο的两端或在L ο之外，则试验无效，应重做，若断口距L 。的一端的距离不在标距长度的中央31 区域内，要采用断口移中的办法；以度量试件位断后的标距，设两标点CC 1之间共有10格，断口靠近左段，如图3，从临近断口的第一刻线d 起，向右取10／2＝5格，记作a ，这就相当于把断口摆在标距中央，再看a 点到C 1点有多少格，就由a 点向左取相同的格数，记作b ， 令L ˊ表示C 至b 的长度，L ’表示b 至a 的长度，则L ′＋2L ‘′的长度中包含的格数等于 标距长度内的格数10，即 L ′＋2L ‘′=L 1。 图3 试样拉断后，设颈缩处的最小横截面面积为A 1，由于断口不是规则的圆形，应在两个相互垂直的方向上量取最小截面的直径，以其平均值计算A 1，然后按下式计算断面收缩率： 010100%ψA -A =?A 铸铁试件在变形极小时，就达到最大载荷P b 而突然发生断裂。没有屈服和颈缩现象，其强度极限远小于低碳钢的强度极限。 图4为低碳钢试件的压缩图，在弹性阶段和屈服阶段，它与拉伸时的形状基本上是一致 图4 图5
篇一：材料力学实验报告答案 材料力学实验报告 评分标准拉伸实验报告 一、实验目的（1分） 1. 测定低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）。 2. 测定铸铁的强度极限σb。 3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（p－δl曲线）。 4. 比较低碳钢与铸铁的力学特性。 二、实验设备（1分） 机器型号名称电子万能试验机 测量尺寸的量具名称游标卡尺精度 0.02 mm 三、实验数据（2分） 四、实验结果处理（4分） ?s??b? psa0pba0 ＝300mpa 左右＝420mpa 左右 ＝20～30％左右＝60～75％左右 ?? l1?l0 ?100％ l0a0?a1 ?100％ a0 ?＝ 五、回答下列问题（2分，每题0.5分） 1、画出（两种材料）试件破坏后的简图。略 2、画出拉伸曲线图。 3、试比较低碳钢和铸铁拉伸时的力学性质。 低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，而铸铁没有明显的这四个阶段。 4、材料和直径相同而长短不同的试件，其延伸率是否相同？为什么？相同 延伸率是衡量材料塑性的指标，与构件的尺寸无关。压缩实验报告 一、实验目的（1分） 1. 测定压缩时铸铁的强度极限σb。 2. 观察铸铁在压缩时的变形和破坏现象，并分析原因。 二、实验设备（1分） 机器型号名称电子万能试验机（0.5分） 测量尺寸的量具名称游标卡尺精度 0.02 mm （0.5分） 三、实验数据（1分）四、实验结果处理（2分） ?b? pb =740mpaa0 左右 五、回答下列思考题（3分） 1.画出（两种材料）实验前后的试件形状。略 2. 绘出两种材料的压缩曲线。略 3. 为什么在压缩实验时要加球形承垫？
扭 转 实 验 一．实验目的： 1.学习了解微机控制扭转试验机的构造原理，并进行操作练习。 2.确定低碳钢试样的剪切屈服极限、剪切强度极限。 3.确定铸铁试样的剪切强度极限。 4.观察不同材料的试样在扭转过程中的变形和破坏现象。 二．实验设备及工具 扭转试验机，游标卡尺、扳手。 三．试验原理： 塑性材料和脆性材料扭转时的力学性能。（在实验过程及数据处理时所支撑的理论依据。参考材料力学、工程力学课本的介绍，以及相关的书籍介绍，自己编写。） 四．实验步骤 1.a 低碳钢实验（华龙试验机） （1）量直径： 用游标卡尺量取试样的直径。在试样上选取3各位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均值中取最小值作为试样的直径。。 （2）安装试样： 启动扭转试验机，手动控制器上的“左转”或“右转”键，调整活动夹头的位置，使前、后两夹头钳口的位置能满足试样平口的要求，把试样水平地放在两夹头之间，沿箭头方向旋转手柄，夹紧试样。 （3）调整试验机并对试样施加载荷： 在电脑显示屏上调整扭矩、峰值、切应变1、切应变2、夹头间转角、时间的零点；根据你所安装试样的材料，在“实验方案读取”中选择“教学低碳钢试验”，并点击“加载”而确定；用键盘输入实验编号，回车确定（按Enter 键）；鼠标点“开始测试”键，给试样施加扭矩；在加载过程中，注意观察屈服扭矩的变化，记录屈服扭矩的下限值，当扭矩达到最大值时，试样突然断裂，后按下“终止测试”键，使试验机停止转动。 （4）试样断裂后，从峰值中读取最大扭矩 。从夹头上取下试样。 （5）观察试样断裂后的形状。 1.b 低碳钢实验（青山试验机） （1）量直径： 用游标卡尺量取试样的直径。在试样上选取3各位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均值中取最小值作为试样的直径。 （2）安装试样： 启动扭转试验机，手动“试验机测控仪”上的“左转”或“右转”键，调整活动夹头的位置，使前、后两夹头钳口的位置能满足试样平口的要求，把试样水平地放在两夹头之间，s τb τb τ 0d S M b M 0d
机械学基础实验 指导书 力学实验中心 金属材料的拉伸与压缩实验 1.1 金属材料的拉伸实验 拉伸实验是材料力学实验中最重要的实验之一。任何一种材料受力后都要产生变形，变形到一定程度就可能发生断裂破坏。材料在受力——变形——断裂的这一破坏过程中，不仅有一定的变形能力，而且对变形和断裂有一定的抵抗能力，这些能力称为材料的力学机械性能。通过拉伸实验，可以确定材料的许多重要而又最基本的力学机械性能。例如：弹性模量E 、比例极限R p 、上和下屈服强度R eH 和R eL 、强度极限R m 、延伸率A 、收缩率Z 。除此而外，通过拉伸实验的结果，往往还可以大致判定某种其它机械性能，如硬度等。 我们以两种材料——低碳钢，铸铁做拉伸试验，以便对于塑性材料和脆性材料的力学机械性能进行比较。 这个实验是研究材料在静载和常温条件下的拉断过程。利用电子万能材料试验机自动绘出的载荷——变形图，及试验前后试件的尺寸来确定其机械性能。 试件的形式和尺寸对实验的结果有很大影响，就是同一材料由于试件的计算长度不同，其延伸率变动的范围就很大。例如： 对45#钢：当L 0＝10d 0时（L 0为试件计算长度，d 0为直径），延伸率A 10＝24~29%，当L 0＝5d 0时，A 5＝23~25%。 为了能够准确的比较材料的性质，对拉伸试件的尺寸有一定的标准规定。按国标GB/T228-2002、GB/P7314-2005的要求，拉伸试件一般采用下面两种形式： 图1-1 1. 10倍试件； 圆形截面时，L 0＝10d 0 矩形截面时，L 0＝11.30S 2. 5倍试件 圆形截面时，L 0＝5d 矩形截面时, L 0＝5.650S = 045 S d 0——试验前试件计算部分的直径；
实验二金属材料（低碳钢和铸铁）的压缩实验 一、实验目的 （1）比较低碳钢和铸铁压缩变形和破坏现象。 （2）测定低碳钢的屈服极限σs和铸铁的强度极限σb。 （3）比较铸铁在拉伸和压缩两种受力形式下的机械性能、分析其破坏原因。 二、验仪器和设备 （1）万能材料试验机。 （2）游标卡尺。 三、试件介绍 根据国家有关标准，低碳钢和铸铁等金属材料的压缩试件一般制成圆柱形试件。低碳钢压缩试件的高度和直径的比例为3：2，铸铁压缩试件的高度和直径的比例为2：1。试件均为圆柱体。 四、实验原理及方法 压缩实验是研究材料性能常用的实验方法。对铸铁、铸造合金、建筑材料等脆性材料尤为合适。通过压缩实验观察材料的变形过程、破坏形式，并与拉伸实验进行比较，可以分析不同应力状态对材料强度、塑性的影响，从而对材料的机械性能有比较全面的认识。 压缩试验在压力试验机上进行。当试件受压时，其上下两端面与试验机支撑之间产生很大的摩擦力，使试件两端的横向变形受到阻碍，故压缩后试件呈鼓形。摩擦力的存在会
影响试件的抗压能力甚至破坏形式。为了尽量减少摩擦力的影响，实验时试件两端必须保证平行，并与轴线垂直，使试件受轴向压力。另外。端面加工应有较高的光洁度。 低碳钢压缩时也会发生屈服，但并不象拉伸那样有明显的屈服阶段。因此，在测定Ps 时要特别注意观察。在缓慢均匀加载下，测力指针等速转动，当材料发生屈服时，测力指针转动将减慢，甚至倒退。这时对应的载荷即为屈服载荷Ps。屈服之后加载到试件产生明显变形即停止加载。这是因为低碳钢受压时变形较大而不破裂，因此愈压愈扁。横截面增 ,因此也得不到强度极大时，其实际应力不随外载荷增加而增加，故不可能得到最大载荷P b ，所以在实验中是以变形来控制加载的。 限 b 前出现较明显的变形然后破裂，此时试验机测力铸铁试件压缩时，在达到最大载荷P b 指针迅速倒退，从动针读取最大载荷P 值，铸铁试件最后略呈故形，断裂面与试件轴线大 b 约呈450。 图2—2 低碳钢压缩图铸铁压缩图 五、实验步骤 （1）试验机准备。根据估算的最大载荷，选择合适的示力度盘（量程）按相应的操作规程进行操作。 （2）测量试件的直径和高度。测量试件两端及中部三处的截面直径，取三处中最小一处的平均直径计算横截面面积。 （3）将试件放在试验机活动台球形支撑板中心处。 （4）开动试验机，使活动台上升，对试件进行缓慢均匀加载，加载速度为0.5mm/min。对于低碳钢，要及时记录其屈服载荷，超过屈服载荷后，继续加载，将试件压成鼓形即可停
青岛黄海学院实验指导书 课程名称：材料力学 课程编码： 04115003 主撰人：吕婧 青岛黄海学院
目录 实验一拉、压实验 (1) 实验二扭转实验 (6) 实验三材料弹性模量E和泊松比μ的测定 (8) 实验四纯弯曲梁的正应力实验 (12)
实验一低碳钢拉伸实验 一、实验目的要求： （一）目的 σ、延伸率δ,截面收缩率ψ。 1．测定低碳钢的屈服极限σS,强度极限 b σ,观察上述两种材料的拉伸和破坏现象,绘制拉伸时2．测定铸铁的强度极限 b 的P-l?曲线。 （二）要求 1．复习讲课中有关材料拉伸时力学性能的内容;阅读本次实验内容和实设备中介绍万能试验机的构造原理、操作方法、注意事项,以及有关千分表和卡尺的使用方法。 2．预习时思考下列问题:本次实验的内容和目的是什么?低碳钢在拉伸过程中可分哪几个阶段,各阶段有何特征?试验前、试验中、试验后需要测量和记录哪些数据?使用液压式万能试验机有哪些注意事项? 二、实验设备和工具 1．万能实验 2．千分尺和游标卡尺。 3．低碳钢和铸铁圆形截面试件。 三、实验性质： 验证性实验 四、实验步骤和内容： （一）步骤 1．取表距L =100mm.画线 2．取上,中,下三点,沿垂直方向测量直径.取平均值
3．实验机指针调零. 4．缓慢加载,读出 s P .b P .观察屈服及颈缩现象,观察是否出现滑移线. 5．测量低碳钢断裂后标距长度1l ,颈缩处最小直径1d （二）实验内容： 1．低碳钢试件 (1)试件 (2)计算结果 屈服荷载 s P =22.1KN 极限荷载 b P =33.2KN 屈服极限 s σ=s P /0A =273.8MPa 强度极限 b σ=b P /0A =411.3MPa 延伸率 δ=(1l -0l )/0l *100%=33.24% 截面收缩率ψ=(0A -1A )/0A *100%=68.40% (3)绘制低碳钢P~ l ? 曲线
实验二金属材料的压缩试验 实验时间：设备编号：温度：湿度一、实验目的 二、实验设备和仪器 三、实验数据及处理 材料 直径d o（mm）高度 l(mm) L d o 截面积A0 (mm 2 ) 屈服载荷 F s (K N) 最大载荷 F b (K N) 1 2 平均 低碳钢铸铁
载荷一变形曲线（F—△l曲线）及结果 材料低碳钢铸铁F—△l曲线 断口形状 实验结果屈服极限ós=屈服极限ób= 四、问题讨论 （1）观察铸铁试样的破坏断口，分析破坏原因； （2）公析比较两种材料拉伸和压缩性质的异同。
金属村翻盖的压缩试验 原始试验数据记录 实验指导老师： 200 年月日
实验四金属扭破坏实验、剪切弹性模量测定 实验时间：设备编号：温度：湿度一、实验目的 二、实验设备和仪器 三、实验数据及处理 弹性模量E= 泊松比μ= 实验前 材料标距 L0（mm） 直径d0（mm）平均极惯 性矩I p （mm4） 最小抗扭 截面模量 W T （mm3）截面I 截面II 截面III 1 2 平均 1 2 平均 1 2 平均 低碳钢铸铁
低碳钢钢剪切弹性模量测定 扭矩T（K N）扭转角（rad）扭转角度增量（rad）△φT0= T1 T2 T0 T3 T4 T5 △T= 理论值相对误差 截荷-变形曲线（F-△l曲线及结果） 材料低碳钢铸铁 T—φ曲线 断口形状 实验记录屈服扭矩T s 破坏扭矩T b 破坏扭矩T b 实验结果屈服极限t s 强度极限t b
四、问题讨论 （1）为什么低碳钢试样扭转破坏断面与横截面重合，而铸铁试样是与试样轴线成450螺旋断裂面？ （2）根据低碳钢和铸铁拉伸、压缩、扭转试验的强度指标和断口形貌，分析总结两类材料的抗拉、抗压、抗剪能力。
材料力学实验报告答案 Prepared on 22 November 2020
材料力学实验报告 评分标准 拉伸实验报告 一、实验目的（1分） 1. 测定低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）。 2. 测定铸铁的强度极限σb。 3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（P－ΔL曲线）。 4. 比较低碳钢与铸铁的力学特性。 二、实验设备（1分） 机器型号名称电子万能试验机 测量尺寸的量具名称游标卡尺精度0.02 mm 三、实验数据（2分）
四、实验结果处理 （4分） 0A P s s = σ ＝300MPa 左右 0 A P b b = σ ＝420MPa 左右 ％10000 1?-= L L L δ ＝20～30％左右 ％＝ 1000 1 0?-A A A ψ ＝60～75％左右 五、回答下列问题（2分，每题分） 1、画出（两种材料）试件破坏后的简图。 略 2、画出拉伸曲线图。 3、试比较低碳钢和铸铁拉伸时的力学性质。 低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，而铸铁没有明显的这四个阶段。 4、材料和直径相同而长短不同的试件，其延伸率是否相同为什么 相同 延伸率是衡量材料塑性的指标，与构件的尺寸无关。 压缩实验报告 一、实验目的（1分）
1. 测定压缩时铸铁的强度极限σb 。 2. 观察铸铁在压缩时的变形和破坏现象，并分析原因。 二、实验设备 （1分） 机器型号名称电子万能试验机 （分） 测量尺寸的量具名称 游标卡尺 精度 0.02 mm （分） 三、实验数据（1分） 四、实验结果处理 （2分） A P b b = σ =740MPa 左右 五、回答下列思考题（3分） 1.画出（两种材料）实验前后的试件形状。 略 2. 绘出两种材料的压缩曲线。 略 3. 为什么在压缩实验时要加球形承垫
材料的拉伸压缩实验 徐浩20 机械一班 一、实验目的 1.观察试件受力和变形之间的相互关系； 2.观察低碳钢在拉伸过程中表现出的弹性、屈服、强化、颈缩、断裂等物 理现象。观察铸铁在压缩时的破坏现象。 3.测定拉伸时低碳钢的强度指标（s 、b ）和塑性指标（、）。测定 压缩时铸铁的强度极限b。 二、实验设备 1.微机控制电子万能试验机； 2.游标卡尺。 三、实验材料 拉伸实验所用试件（材料：低碳钢）如图所示， d l0 l 四、实验原理 低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-l曲线，即低碳钢拉伸曲线，见图2。 对于低碳钢材料，由图2曲线中发现OA直线，说明F 正比于l，此阶段称为弹性阶段。屈服阶段（B-C）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。其中，B点为上屈服点，它受变形大小和试件等因素影响；B点为下屈服点。下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。测定屈服载荷Fs时，必须缓慢而均匀地加载，并应用s=F s/ A0（A0为试件变形前的横截面积）计算屈服极限。
图2 低碳钢拉伸曲线 屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。当载荷达到强度载荷F b 后，在试件的某一局部发生显著变形，载荷逐渐减小，直至试件断裂。应用公式b =F b /A 0计算强度极限（A 0为试件变形前的横截面积）。 根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率和端 面收缩率，即 %100001?-= l l l δ，%1000 1 0?-=A A A ψ 式中，l 0、l 1为试件拉伸前后的标距长度，A 1为颈缩处的横截面积。 五、实验步骤及注意事项 1、拉伸实验步骤 （1）试件准备：在试件上划出长度为l 0的标距线，在标距的两端及中部三 个位置上，沿两个相互垂直方向各测量一次直径取平均值，再从三个平均值中取最小值作为试件的直径d 0。 （2）试验机准备：按试验机计算机打印机的顺序开机，开机后须预热十分钟才可使用。按照“软件使用手册”，运行配套软件。 （3）安装夹具：根据试件情况准备好夹具，并安装在夹具座上。 （4）夹持试件：若在上空间试验，则先将试件夹持在上夹头上，力清零消除试件自重后再夹持试件的另一端；若在下空间试验，则先将试件夹持在下夹头上，力清零消除试件自重后再夹持试件的另一端。 （5）开始实验：消除夹持力；位移清零；按运行命令按钮，按照软件设定的方案进行实验。 （6）记录数据：试件拉断后，取下试件，将断裂试件的两端对齐、靠紧，用游标卡尺测出试件断裂后的标距长度l 1及断口处的最小直径d 1（一般从相
§2-3 材料在拉伸与压缩时的力学性能 材料的力学性能：也称机械性能。通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。如变形特性，破坏特性等。研究材料的力学性能的目的是确定在变形和破坏情况下的一些重要性能指标，以作为选用材料，计算材料强度、刚度的依据。因此材料力学试验是材料力学课程重要的组成部分。 此处介绍用常温静载试验来测定材料的力学性能。 1. 试件和设备 标准试件：圆截面试件，如图2-14：标距l 与直径的比例分为，d d l 10=，； d l 5=板试件（矩形截面）：标距l 与横截面面积的比例分为，A A l 3.11=，A l 65.5=； 试验设备主要是拉力机或全能机及相关的测量、记录仪器。 详细介绍见材料力学试验部分。国家标准《金属拉伸试验方法》（如GB228-87）详细规定了实验 方法和各项要求。 2. 低碳钢拉伸时的力学性能 低碳钢是指含碳量在0.3%以下的碳素钢， 如A 3钢、16Mn 钢。 1）拉伸图（P —ΔL ），如图2-15所示。 弹性阶段（oa ） 屈服（流动）阶段（bc ） 强化阶段（ce ）由于P —ΔL 曲线与试样 的尺寸有关，为了消除试件尺寸的影响，可采用 应力应变曲线，即εσ?曲线来代替P —ΔL 曲 线。进而试件内部出现裂纹，名义应力下跌， 至f 点试件断裂。 σ对低碳钢来说，s σ，b σ是衡量材料强度的重要指标。 2）εσ?曲线图，如图2-16所示，其各特征点的含义为： oa 段：在拉伸（或压缩）的初始阶段应力σ与应变ε为直线关系直至a 点，此时a 点所对应的
应力值称为比例极限，用P σ表示。它是应力与应变成正比例的最大极限。当P σσ≤ 则有 εσE = （2-5） 即胡克定律，它表示应力与应变成正比，即有 αε σtan == E E 为弹性模量，单位与σ相同。 当应力超过比例极限增加到b 点时， 关系偏离直线，此时若将应力卸至 零，则应变随之消失（一旦应力超过b 点，卸载后，有一部分应变不能消除），此b 点的应力定义为弹性极限ε?σe σ。 e σ是材料只出现弹性变形的极限值。 bc 段：应力超过弹性极限后继续加载， 会出现一种现象，即应力增加很少或不增 加，应变会很快增加，这种现象叫屈服。开始发生屈服的点所对应的应力叫屈服极限s σ。又称屈服强度。在屈服阶段应力不变而应变不断增加，材料似乎失去了抵抗变形的能力，因此产生了显著的塑性变形（此时若卸载，应变不会完全消失，而存在残余变形）。所以s σ是衡量材料强度的重要指标。 表面磨光的低碳钢试样屈服时，表面将出现与轴线成45°倾角的条纹，这是由于材料内部晶格相对滑移形成的，称为滑移线，如图2-17所示。 ce 段：越过屈服阶段后，如要让试 件继续变形，必须继续加载，材料似乎 强化了，ce 段即强化阶段。应变强化阶 段的最高点（e 点） 所对应的应力称为强度极限b σ。 它表示材料所能承受的最大应力。过e 点后，即应力达到强度极限后，试件局部发生剧烈收缩的现象，称为颈缩，如图2-18所示。 3）延伸率和截面收缩率 为度量材料塑性变形的能力，定义 延伸率为
力学实验报告 标准答案 长安大学力学实验教学中心 目录 一、拉伸实验 (2) 二、压缩实验 (4)
三、拉压弹性模量E测定实验 (6) 四、低碳钢剪切弹性模量G测定实验 (8) 五、扭转破坏实验 (10) 六、纯弯曲梁正应力实验 (12) 七、弯扭组合变形时的主应力测定实验 (15) 八、压杆稳定实验 (18) 一、拉伸实验报告标准答案 问题讨论： 1、为何在拉伸试验中必须采用标准试件或比例试件,材料相同而长短不同的试 件延伸率是否相同? 答:拉伸实验中延伸率的大小与材料有关,同时与试件的标距长度有关.试件局部变形较大的断口部分,在不同长度的标距中所占比例也不同.因此拉伸试验中必须采用标准试件或比例试件,这样其有关性质才具可比性. 材料相同而长短不同的试件通常情况下延伸率是不同的(横截面面积与长度存在某种特殊比例关系除外). 2、分析比较两种材料在拉伸时的力学性能及断口特征. 答:试件在拉伸时铸铁延伸率小表现为脆性,低碳钢延伸率大表现为塑性;低碳钢具有屈服现象,铸铁无.低碳钢断口为直径缩小的杯锥状,且有450的剪切唇，
断口组织为暗灰色纤维状组织。铸铁断口为横断面，为闪光的结晶状组织。. 二、压缩实验报告标准答案 问题讨论： 1、分析铸铁试件压缩破坏的原因. 答：铸铁试件压缩破坏，其断口与轴线成45°~50°夹角，在断口位置剪应力已达到其抵抗的最大极限值，抗剪先于抗压达到极限，因而发生斜面剪切破坏。 2、低碳钢与铸铁在压缩时力学性质有何不同? 结构工程中怎样合理使用这 两类不同性质的材料? 答：低碳钢为塑性材料，抗压屈服极限与抗拉屈服极限相近，此时试件不会发生断裂，随荷载增加发生塑性形变；铸铁为脆性材料，抗压强度远大于抗拉强度，无屈服现象。压缩试验时，铸铁因达到剪切极限而被剪切破坏。 通过试验可以发现低碳钢材料塑性好，其抗剪能力弱于抗拉；抗拉与抗压相近。铸铁材料塑性差，其抗拉远小于抗压强度，抗剪优于抗拉低于抗压。 故在工程结构中塑性材料应用范围广，脆性材料最好处于受压状态，比如车床机座。 三、拉压弹性模量E测定试验报告 问题讨论： 1、试件的尺寸和形状对测定弹性模量有无影响?为什么? 答: 弹性模量是材料的固有性质，与试件的尺寸和形状无关。 2、逐级加载方法所求出的弹性模量与一次加载到最终值所求出的弹性模量是 否相同?为什么必须用逐级加载的方法测弹性模量? 答: 逐级加载方法所求出的弹性模量与一次加载到最终值所求出的弹性模量不相同，采用逐级加载方法所求出的弹性模量可降低误差，同时可以验证材料此时是否处于弹性状态，以保证实验结果的可靠性。 四、低碳钢剪切弹性模量G测定实验报告标准答案 问题讨论： 1、试验过程中,有时候在加砝码时,百分表指针不动,这是为什么?应采取什么 措施? 答：检查百分表是否接触测臂或超出百分表测量上限，应调整百分表位置。
材料的拉伸压缩实验 一、实验目的 1.观察试件受力和变形之间的相互关系； 2.观察低碳钢在拉伸过程中表现出的弹性、屈服、强化、颈缩、断裂等物 理现象；观察铸铁在压缩时的破坏现象。 3.测定拉伸时低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）；测定压缩 时铸铁的强度极限σb。 4.学习、掌握电子万能试验机的使用方法及工作原理。 二、实验设备 1.微机控制电子万能试验机； 2.游标卡尺。 三、实验材料 拉伸实验所用试件（材料：低碳钢）如图1所示，压缩实验所用试件（材料：铸铁）如图2所示： 图1 拉伸试件图2 压缩试件 四、实验原理 1、拉伸实验 低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-?l曲线，即低碳钢拉伸曲线，见图3。 对于低碳钢材料，由图3曲线中发现OA直线，说明F正比于?l，此阶段称为弹性阶段。屈服阶段（B-C）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。其中，B'点为上屈服点，它受变形大小和试件等因素影响；B点为下屈服点。下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。测定屈服载荷Fs时，必须缓慢而均匀地
加载，并应用σs =F s / A 0（A 0为试件变形前的横截面积）计算屈服极限。 图3 低碳钢拉伸曲线 屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。当载荷达到强度载荷F b 后，在试件的某一局部发生显著变形，载荷逐渐减小，直至试件断裂。应用公式σb =F b /A 0计算强度极限（A 0为试件变形前的横截面积）。 根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率δ和端面收缩率ψ，即 %100001?-= l l l δ，%1000 1 0?-=A A A ψ 式中，l 0、l 1为试件拉伸前后的标距长度，A 1为颈缩处的横截面积。 2、压缩实验 铸铁试件压缩过程中，通过力传感器和位移传感器进行数据采集，A/D 转换 和处理，并输入计算机，得到F-?l 曲线，即铸铁压缩曲线，见图4。 对铸铁材料，当承受压缩载荷达到最大载荷F b 时，突然发生破裂。铸铁试件破坏后表明出与试件横截面大约成45?～55?的倾斜断裂面，这是由于脆性材料 图4 铸铁压缩曲线
