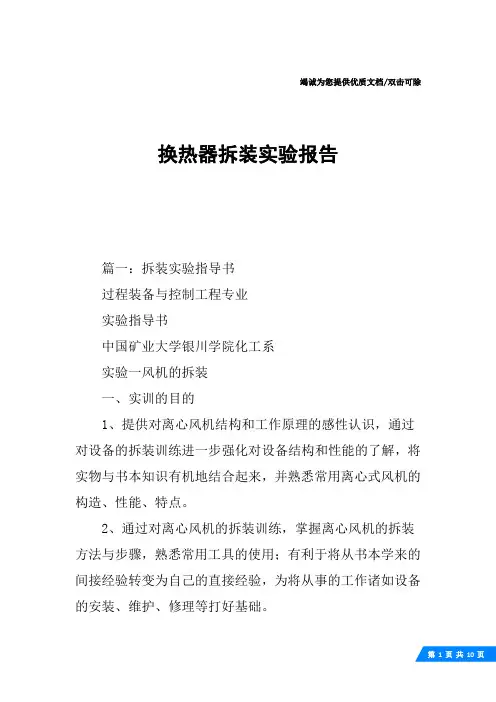

竭诚为您提供优质文档/双击可除换热器拆装实验报告
篇一：拆装实验指导书
过程装备与控制工程专业
实验指导书
中国矿业大学银川学院化工系
实验一风机的拆装
一、实训的目的
1、提供对离心风机结构和工作原理的感性认识，通过对设备的拆装训练进一步强化对设备结构和性能的了解，将实物与书本知识有机地结合起来，并熟悉常用离心式风机的构造、性能、特点。
2、通过对离心风机的拆装训练，掌握离心风机的拆装方法与步骤，熟悉常用工具的使用；有利于将从书本学来的间接经验转变为自己的直接经验，为将从事的工作诸如设备的安装、维护、修理等打好基础。
3、通过集体训练，大家共同分析和讨论相关的问题，如拆装过程中出现问题的排除、矛盾想象的分析等，以训练
良好的工作技能。
二、风机的基本结构和工作原理
1.离心通风机的基本结构
离心通风机的构造可分为转动部分（转子）和固定部分，前者由叶轮、转轴等组成，后者一般由机壳、集流器、出风口、轴承和轴承座等组成。如图1-1所示。
离心通风机属于叶片式，它们是靠叶轮旋转时，叶片拨动气体旋转，使气体产生惯性离心力而工作的，所以叫离心通风机。风机的工作原理如图1-2所示。
当主轴带动叶轮旋转时，叶轮中的气体受叶片的作用而获得离心力，被甩出叶轮到蜗壳中，并经过蜗壳和出口扩压器排出。由于气体甩出叶轮后，在叶轮进口处形成真空，外界的气体在大气压强作用下通过进风口进入风机叶轮。
图1-4叶片形状
a)平板型前盘b)弧形前盘c)机翼形前盘（2）蜗壳
俗称机壳，主要有两个作用，一是汇集叶轮中甩出来的气体并导向通风机出口；二是将叶轮出口气流的部分动压（动能）转变为静压。
蜗壳的断面有方形和圆形两种，一般中、低压风机用方形，高压风机用圆形。蜗壳出口处的气流速度一般很大，为了有效利用这部分能量，可在蜗壳出口处装设扩压器，以降低流速。因为气流从蜗壳流出时向叶轮旋转偏斜，所以扩压
器一般做成向叶轮一边扩大，其扩散角θ通常为6°～8°，如图1-5所示。
2．实训步骤
拆风机之前，先要了解风机的外部结构特点，分析出拆风机的次序即先拆哪部分、再拆哪部分。（1）离心风机的拆卸
1）断开电源，拆下传动端的联轴器（或带）；
2）拆下风机与进出风管的连接（连接软管或连接法兰）；3）将轴承托架的螺栓卸下，再拆下托架；
4）拆下风机两侧的地脚螺栓，使整个风机机体从减振
基础上拆下；5）拆下吸入口、机壳；
6）拆开锁片，将锁片板上的三枚紧固螺钉拧下，从轴
上拆下销片；7）卸下叶轮、轴和轴承装置；
8）拆下轮毂机座（要注意垫好才能拆下）；9）从机壳
上拆下支架和截流板。
拆卸时应注意，将卸下的机械零件按一定的顺序放置好，等检查或清洗完相关的零部件后，再装机。拆完之后，重点了解以下内容并做记录。1）所拆风机的型号、性能参数；2）构成部件名称；3）有无蜗舌；
4）叶轮的结构形式与叶型；
5）吸入口、排出口、转向等的区分；6）与电动机的联接方式；
7）单吸风机与双吸风机的差异。（2）离心风机的组装
组装时按照先将零件组装成部件，再把部件组装成整机的规则；并按照与拆机相反的顺序进行。装好的风机又必须装回其原来的位置。整机安装时应注意：
1）风机轴与电动机轴的同轴度，通风机的出口接出风
管应顺叶轮旋转方向接出弯头，并保证至弯头的距离大于或等于风口出口尺寸的1.5——2.5倍。
2）装好的风机进行试运转时，应加上适度的润滑油，
并检查各项安全措施，盘动叶轮，应无卡阻现象，叶轮旋转方向必须正确，轴承温升不得超过40℃。四、风机拆装实训设备和器材本实训主要设备是：
实验室用专用离心式通风机及其性能试验装置；装在空调管路中的离心风机或单体离心风机；工厂用小型离心风机；罗茨鼓风机；气泵等。
风机与电动机之间有采用联轴器直联和皮带转动两种。
每组所用的器材主要包括一字及十字旋具各一把，钳子一把，活扳手两把，记号笔，动平衡检测仪表，钢板尺一把，水平仪一个，记录用纸等。
篇二：拆装实验报告1
实习报告
设备拆装实训部分
一、教学目标
（一）知识掌握点
1.通过机床典型部件拆装训练了解机床典型部件的结
构及传动方式，零部件的作用及连接方式。
2.提高识图能力。
3.熟悉装配的概念及部件的拆装方法。
（二）能力训练
1.熟练掌握常用装配工具的使用
2.基本掌握零部件拆装的操作方法。
（三）素质培养
培养同学严谨、细致工作的态度，科学有效的工作方法。
二、实习方式及场所
本实习内容由老师完成基本内容讲解和学生分组实践
操作两部分组成，基本内容讲解和拆装实习地点选择在西安石油大学机械拆装实验室、，集中授课；学生分组交叉进行。
物质准备
1.设备：拆装用多种变速箱
2.工具：扳手类、旋具类、拉出器、手锤类、铜棒、衬垫、弹性卡簧钳
三、实训设备及内容
1.管路的拆卸与安装
2.列管式换热器的拆卸与安装
3.气动双隔膜泵拆装与测绘
3.水环真空泵拆装与测绘
4.多级离心泵拆装与测绘
5.
单级离心泵拆装与测绘
6.自吸泵拆装与测绘
7.旋片真空泵拆装与测绘
8.制冷压缩机拆装与测绘
金石炼化设备厂实习部分
一、实习目的
1.通过观察和分析化工设备各生产过程，学到本专业的生产实践知识和了解化工设备制造的感性认识，全面地了解机械制造厂的生产组织及生产过程，了解和掌握本专业基础的生产实际知识，巩固和加深已学过的理论知识，并为后续专业课的教学，课程设计，毕业设计打下基础。
2.理论联系实际。用已学的理论知识去分析实习场所看到的实际生产技术，使理论知识得到充实、印证、巩固、深化，既体会学习书本知识的必要性，又提高解决实际工程技术问题的能力；
3.通过实习，广泛接触工人和听工人技术人员的专题报告，学习他们的好增产经验，技术革新和科研成果，学习他们在实际生产建设中的贡献精神。
4.通过参观有关工厂，掌握一台设备从原料到产品的整个生产过程，组织管理，设备选择和车间布置等方面的知识，扩大知识面。
5：通过写实习日记，写实习报告，锻炼与培养我们的观察，分析问题以及搜集和整理技术资料等方面的能力实习
