工程施工钢结构制造主要工艺流程图
钢结构厂房组装施工现场监理控制事项 I 1.钢结构工程施工顺序如下： 钢结构部分：材料检验一一材料矫直一一放样一一号料一一切割一一加工（矫正、成型、制孔）一一对接（焊接）一一X光检验一一 校正组装焊接校正划线制孔除锈试装装配质量检验涂层编号、发送现场检验 单片现场组装一一钢柱吊装一一水平支撑吊装一一钢屋架吊装一一钢檩条吊装一一斜支撑安装一一拉条安装一一校正一一补漆一一天沟安装中间验收 ---- 墙面彩钢板安装屋面板安装--------- 门窗安装------- 验收。 2.钢结构安装根据本工程的结构形式，钢结构安装的工艺流程为： 测量（标高、轴线） 就位准备钢柱吊装校正并临时固定柱最后固定钢梁吊装就位临时固定柱间支撑吊装钢屋架吊装支撑吊装檩条安装-------- 天沟安装---- 面板安装等。 （拼装就位临时固定） 2.1安装前的准备钢结构安装前应按构件明细表核对构件的材质、规格及外观质量，查验零部件的技术文件（合格证、试验、测试报告以及设计文件、设计要求、结构试验结果的文件）。 所有构件，必须经过质量和数量检查，全部符合设计要求，并经办理验收、签字手续后，方可进行安装。 对于制作中遗留的缺陷和运输中产生的变形，均应矫正后才能安装。 钢结构在吊装前应将表面的油污、泥沙和灰尘等清除干净。 本工程吊装采用15t的|考试大|吊车进行吊装，钢结构运输均采用汽车运输。现场加工所需的小型机具（具体见施工机具一览表）均已经准备到位。 在吊装前编制可行的吊装方案，并经监理等有关单位的审定批准。 钢结构构件的堆放场地应平整坚实，无积水；堆放构件下应铺设垫木。堆放的构件按种类、型号、安装顺序编号分区放置。 A、螺栓预埋安装螺栓加工好经验收符合质量要求后，立即进行安装。在安装时严格按图纸的尺寸要求，为了保证螺栓在浇捣混凝土时 不发生偏移，在浇筑混凝土基础前，应用定型卡盘将预埋螺栓按设计要求位置卡住，在加固螺栓时采用钢板凿孔固定（钢板孔的位置必 须和螺栓的位置一致）。所有的螺栓固定好后用塑料薄膜保护好，并涂刷防滑油，防止生锈。 B、钢结构基础检查钢结构安装前，经抄平放线，严格控制基础部位与支承面的纵横轴线和标高，并进行验收，提出验收合格报告资料。 验收内容包括基础坐标和标高、轴线以及螺栓尺寸，保证以上内容符合规范和图纸要求。 并清理作业面，确保基础顶面及支承面洁净，严禁有杂物和污染。 2.2钢结构吊装：本工程采用吊车进行安装，安装时应从一端开始吊装，在钢架安装完毕后应将其间的檩条、支撑、偶撑等全部安装好，并检查其垂直度。然后以这两榀钢架为起点，向车间的另一段顺序安装。除最初安装的两榀钢架外，所有其余刚架间的檩条、墙梁和檐檩的螺栓均应在校准后再行拧紧。 钢架安装，应先立柱子，然后将在地面组装好的刚架梁吊装就位，并进行与柱连接。 本工程吊装时采用多吊点。起吊和平移应缓慢。现场吊装采取单片吊装校正后逐片安装，临时浪风采用拉条固定。 钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约30―― 40CM时 扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。 钢梁吊装：钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装。钢梁起吊后距柱基准面100MM时徐徐慢就 位，待钢梁吊装就位后进行对接调整校正，然后固定连接。钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。 墙面檩条安装：檩条截面较小，重量较轻，采用一钩多吊或成片吊装的方法吊装。檩条的校正主要是间距尺寸及自身平直度。间距检 查用样杆顺着檩条杆件之间来回移动，如有误差，放松或拧紧螺栓进行校正。平直度用拉线和钢尺检查校正，最后用螺栓固定。 安装校正钢柱校正：钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高， 然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。 钢梁校正：钢梁轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。 2.3高强螺栓施工施工工序高强螺栓在施工前必须有材质证明书（质量保证书）必须在使用前做复试。 高强螺栓设专人管理妥善保管，不得乱扔乱放，在安装过程中，不得碰伤螺栓及污染脏物，以防扭距系数发生变化。高强螺栓要防潮、防腐蚀。 安装螺栓时应用光头撬棍及冲钉对正上下（或前后）连接板的螺孔，使螺栓能自由投入。 若连接板螺孔的误差较大时应检查分析酌情处理，若属调整螺孔无效或剩下局部螺孔位置不正，可使用电动绞刀或手动绞刀进行打孔。
钢结构厂房施工方案 目录 一、编制依据 二、工程概况 三、施工程序 四、主要施工方法 钢结构预制、组对 钢结构焊接 高强螺栓施工 钢结构吊装 彩钢板施工 五、施工技术措施 六、安全保证措施 七、质量保证措施 八、施工用劳动计划 九、主要施工机械设备表
一、编制依据 招标文件初步设计简介 GB50205-2002钢结构工程施工及验收规范 GB50221-2002钢结构工程质量检验评定标准 国颁部颁现行的有关规程规范标准 中化二建集团ISO9001、ISO14001体系程序文件 二、工程概况 因图纸设计未到位,根据中国天辰化学工程公司所做的初步设计及我公司同类工程的施工经验，本次投标中钢结构形式厂房编制本方案.如我公司中标尚要根据工程具体情况编制详细的单位工程施工方案(本方案未包括基础工程) 三、施工程序 （内业）熟悉图纸，进行图纸会审，编制施工方案，做好施工准备。对施工班组进行交底，落实施工机具及劳动力。 （外业）平整场地，完成钢结构预制场地等建造，铺设钢组对平台及临时水、电线路，机械设备进场，主要材料进场，原材料矫正，构件预制，构件验收，构件组对，基础验收，构件安装，找平找正，螺栓连接（或焊接），基础灌浆。 四、主要施工方法 钢结构预制、组对 4.1.1钢材变形超过允许偏差时，须在划线、下料前进行矫正。矫正首先采用机械方法，可采用千斤顶等工具辅助矫形。用机械方法不易矫正时，可采用火焰矫正法。局部凹凸变形，可用火焰加热，用手锤进行矫形。矫正后的钢材表面不应有明显凹面或损伤，矫正后的允许偏差应符合
GB50205-2001的相关规定。 4.1.2钢结构组对 4.1.2.1结构组对前零部件应检查合格。 4.1.2.2板材、型材的拼接，应在组装前进行，构件的组装应在部件组装、焊接、矫正后进行。 4.1.2.3焊接连接组装的允许偏差应符合GB50205-2001的有关规定。 钢结构焊接 4.2.1焊接方法采用手工电弧焊，焊工经考试合格，持证上岗，焊接应按焊接工艺进行焊接，不得自由施焊及在焊道外的母材上引焊，多层焊的层间接头应错开。 4.2.2焊条使用前应按产品说明书规定的烘焙时间和温度进行烘焙，焊条烘干后放在100～150℃的保温箱中随用随取，取出4小时内要使用完毕，否则应重新烘焙。 4.2.3在组装好的构件上施焊，应严格按照焊接工艺规定的参数以及焊接顺序进行，以控制焊后构件变形。控制焊接变形，也可以采用反变形措施，。采用多层施焊时，应将前一道焊缝表面清理干净后再进行施焊。 4.2.4安装组对平台，在平台上设置卡具，强制焊缝不变形。 4.2.5选择合适的组焊顺序，尽可能先将小件组焊再总装配和焊接。框架可先组焊短轴方向成片状结构，排架可分构件焊接柱与屋盖系统。 4.2.6柱与柱、梁与梁的对接，应在道木或型钢上放平垫稳，垫块
佑业精密机电有限公司钢结构厂房工程施 工 方 案 编制单位;惠州市第八建筑工程公司 编制人; 审批人: 编制时间:二 OO 七年十一月五日 目录 一、综述 二、施工组织及部署 三、钢结构制作 四、钢构件的运输 五、钢结构工程的吊装 六、彩板安装 七、质量保证措施 八、安全文明施工保证措施 第一章综述
1.1 编制说明 1.1.1 编制说明: 本方案为佑业精密机电有限公司工程施工方案之一,是在认真阅读施工图和对现场查勘后的基础上编制的,用以指导钢结构工程的施工管理,以确保严格按照业主及总包需求所确认的原则、优质、高效、安全及文明地完成施工任务。 1.1.2 编制依据; 1. 甲方提供的钢结构工程施工图; 2. 钢结构工程施工及验收规范(GB50205-2001 3. 建筑钢结构焊接规范(JGJ81-91 4. 钢结构工程质量检验评定标准(GB50221-2001 5. 我司的质量保证手册和钢结构制作、安装工程作业指导书。 1.2. 工程概况 1.2.1 工程概况; 佑业精密机电有限公司钢结构厂房占地面积约 14000㎡,由厂房一和厂房二组成, 标高 1米以上全钢结构, 跨度为 18米×4, 柱距 6米, 总长为 90.4米,屋面为 0.476mm 彩钢板加隔热层,厂房屋脊高 11.81米,檐口高为 10米。 钢结构主要包括:钢柱、钢梁及屋面檩条和支撑系统以及 10吨和 5吨吊车梁, 全部钢结构总重约 480T , 该厂房钢柱标高 6.5米处为两等截面 H 型钢交接点, 柱底均是在标高 1米混凝土柱上与 6根φ30的预埋件地脚螺柱连接,其吊装就位后进行第二次细石混凝土浇注。钢梁为变截面 H 型钢, 通过中间檩条和连系梁以及支撑系统连成稳定的体系。
钢结构生产流程 1 钢结构制作施工工艺 适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。 第一节材料要求 1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。 1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。并向甲方和监理提供检验报告。 1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。 1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。 1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。 1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。 1.1.7螺栓应在干燥通风的室内存放。高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。 1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、
结块失效的涂料。 第二节主要机具 1.2.1主要机具 钢结构生产长用工具。 第三节作业条件 1.3.1完成施工详图，并经原设计人员签字认可。 1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。 1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。 1.3.4主要材料已进厂。 1.3.5各种机械设备调试验收合格。 1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。 第四节操作工艺 1.4.1工艺流程 1.4.2操作工艺 1.放样、号料 1）熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。 2）准备好做样板、样杆的材料，一般可采用薄铁皮和小扁钢。 3）放样需要钢尺必须经过计量部门的校验复核，合格后方可使用。 4）号料前必须了解原材料的材质及规格，检查原材料的质量。不同规格、不同材质的零件应分别号料。并依据先大后小的原则依次号料。
钢结构厂房施工流程 浏览次数：489次悬赏分：0 |提问时间：2011-1-19 08:55 |提问者：tmkmiss 其他回答共2条 钢结构施工流程、检验细则 钢结构主要施工工艺流程如下： 施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。 一、施工放线 （1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。 （2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。 （3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。 （4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。 二、基础混凝土内预埋螺栓 （1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。 （2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。 （3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。以避免预埋累栓的位移及标高的改变。 （4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。 三、钢结构加工制作 工艺过程： 1.下料图单
①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。 ②质量检测标准： 应符合设计要求及国家现行标准的规定。 ③检验方法： 检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。 2.放样、号料 ①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 ②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。 ③划线前，材料的弯曲和变形应予以矫正。 ④放样和样板的允许偏差见下表： 项目允许偏差 平行线距离和分段尺寸0.5mm 对角线差1.0mm 宽度、长度0.5mm 孔距0.5mm 加工样板角度20’ ⑤号料的允许偏差见下表： 项目允许偏差 外形尺寸1.0 孔距0.5
钢结构制作基本流程图 钢结构制作基本流程说明: 1.材料检验:根据设计文件和规范要求检验主体材料及辅助材料的力学指标、化学成分、工艺性能、几何尺寸及外形。 2.材料堆放:将合格的钢材按品种、钢号、规格分类堆放,垫平、垫高,防止积水和变形。 3.放样:根据审核后的施工图,以1:1的比例绘出零件实样,并制作成轻而不易变形的样板。放样应根据工艺要求预留制作安装时的加工余量。 4.材料矫正:通过外力和加热作用,迫使已发生变形的钢材反变形,以使材料平直。 5.号料:以样板为依据,在原材料上划出实样,并打上各种加工记号。 6.切割:将号料后的钢板、型钢按要求的形状和尺寸下料。常用的切割方法有机械切割、气割、等离子切割等。 7.成形:成形可分热成形和冷成形两大类。按具体成形目的又可分为弯曲、卷板、折边和模压四种成形方法。 8.边缘加工:为消除切割造成的边缘硬化而刨边,为保证焊缝质量而刨或铣坡口,为保证装配的准确及局部承压的完善而将钢板刨直或铣平,均为边缘加工。边缘加工分铲、刨、铣、碳弧气刨等多种方法。 9. 制孔:制孔分钻孔和冲孔。钻孔适用性广,孔壁损伤小,孔的精度高。一般用钻床。冲孔效率高,但孔壁质量差,仅用于较薄钢板上的次要连接孔,且孔径须大于板厚。
10. 装配:装配即将零件或半成品按施工图要求装配为独立的成品构件。装配的方法有地样法,依型复制法,立装、卧装、胎模装配法等。 11.焊接:用高温使金属的不同部分熔合为一体的方法即为焊接。钢结构常用的焊接方法有电弧焊、电阻焊、电渣焊等。电弧焊又分手工焊、埋弧自动焊、气体保护焊等。 12.后处理:包括矫正、打磨、消除焊接应力等。 13.辅助材料准备:包括螺栓、焊条的配套采购、运输和检验。 14.总装:在工厂将多个成品构件按设计要求的空间位置关系试装成局部或整体结构,以检验各部分之间的连接状况。 15.除锈:除锈是钢结构防腐蚀的基本工序,现代钢结构制造厂一般用大型抛丸机进行机械化除锈,效率高而除锈彻底。少量钢结构用喷砂或钢丝刷除锈,前者粉尘污染较大,后者工效低且除锈不易彻底。 16.油漆:室内钢结构一般均用喷漆和刷漆防腐蚀。在工厂喷刷底漆,安装完毕后在工地刷面漆。 17.库存:生产并检验、包装完毕的钢结构构件若不能马上运出则应入库堆放,等待批量运输。 18.发运。
施工技术合理化建议 1、建议本工程的设计师到场，以确保现场出现的施工技术问题时能够按照业主的合理要求，以最合理的方案，最快的速度、最有效的措施进行协调解决，保证施工顺利进行，从而提高效率，降低成本。 2、建议业主召开施工前的进度计划会议。工程不能按业主要求如期交付使用，是当前工程施工中存在的比较普遍的问题，虽然因素诸多，但施工组织管理不力是主要原因。因此应细化各施工队的进度计划，制定一个合理的符合实际的总进度表并认真监督执行，以确保各施工队以最低的消耗、最快的效率、最短的工期完成本工程。 3、建议业主进行开工前的技术会审，尽量做到施工时无变更，过程中少签证，减少施工过程中不必要的浪费，使本工程既能保证按期完工，又能较好地体现出原装饰设计方案的效果，这就需要各施工方对图纸的研究、理解细之又细，严之又严。以避免施工中出现疏漏给业主造成不必要的浪费。 4、建议业主成立现场施工领导小组，由业主负责、监理挂帅、各参建单位参加 （1）每天一个碰头会，汇总当天进度、摆出问题及解决办法、安排第二天的工作，可采取现场讲评。 （2）成立技术领导小组，由监理和总包方技术负责人挂帅，经常性就工地各类技术问题进行会审，解决问题不过夜，以确保工程顺利进行。 （3）成立安全文明检查小组，由各施工队出人轮流值班检查工地安全文明施工情况，要求当值人员做好值班记录，以备业主和监理可随时检查。 （4）实行奖惩制度，对不按进度施工的、不安全文明施工的施工队要进行罚款。罚金用于奖励表现好的施工队。 （5）监督举报制度，所有人员都可对不安全不文明现象进行举报，一经查实罚款的50%奖励举报人。这是强化工地管理的有效方法
百度文库给水系统施工工艺流程图 施工准备材料检查管道放线支架预制施工准备 管道安装 水压试验调试交验冲洗消毒排污管网通水 安装前检查 洁具安装 排水系统施工工艺流程图 施工准备熟悉图纸资料管线放线 排污管安装支 架 灌水试验排粪管安装安装 洁具安装透气管安装 通水试验外排灌系统管道 放线、安装室 排灌系统试水、回 竣工验收填土施工
电气安装工程主要工艺流程 配合土建专业预埋防雷和接地系统安装电管敷设、箱盒安装插接式母线槽安装桥架安装 电管敷设、箱盒安装桥架安装 电管敷设、箱盒安装插接式母线槽安装桥架安装 插接式母线槽安装插接式母线槽安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装
土建基础工程主要工艺流程： 施工准备 测量放线 场地平整土方调配 桩基工程 基坑支护降水 土方工程 桩基静载测试 基础垫层 桩基动载测试桩基验收 基础工程 地下防水 基础验收 回填土

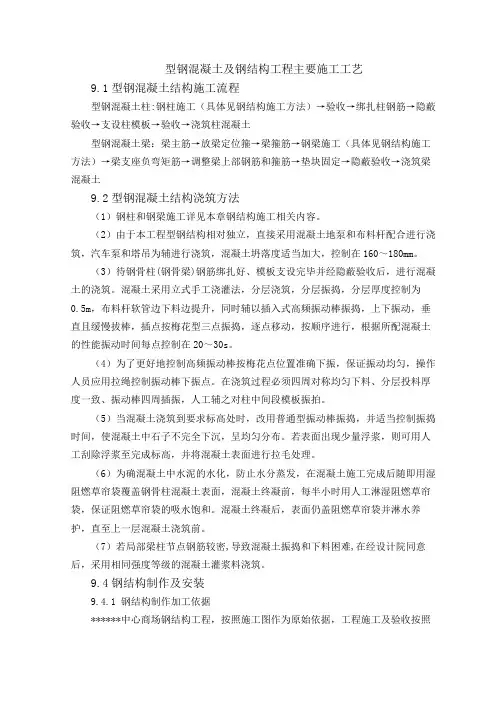

土建主体工程主要工艺流程（混凝土结构）： 施工准备 模板安装工程 管线预埋及预留 脚手架搭设 钢筋安装工程 混凝土工程 模板拆除工程 管线预埋填充墙工程 门窗框安装 主体验收
装饰装修工程主要工艺流程： 施工准备 基层处理找规矩、基准线 外墙找平层屋面找平层内墙找平层 外墙保温屋面保温内墙抹灰 外墙饰面层屋面防水层内墙饰面层 外脚手架拆除楼地面工程室外工程 门窗扇安装器具安装 油漆玻璃 分部工程验收
市政道路工程主要工艺流程： 施工准备 路基 挖填土地基处理 路基压实 垫层 砂砾垫层碎石垫层 基层 粉煤灰三渣二灰土水泥或沥青稳定石 人行道侧平石 面层人行道面层水泥混凝土面层沥青混凝土面层 验收
钢结构厂房施工方案 主要施工工艺流程如下： 施工放线一基础混凝土内预埋螺栓-(钢结构加工制作)门式刚架吊装T吊车梁安装f钢梁安装f 屋架、屋面板及屋檐板安装f墙面板安装f钢结构涂装。 一、施工放线 ( 1)按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。 ( 2)施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。 ( 3)在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，。 ( 4)在定位钢柱时，要尽量避免钢柱脚与螺栓的碰撞，以避免钢柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。 二、基础混凝土内预埋螺栓 ( 1)在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。 ( 2)在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。 ( 3)在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。以避免预埋累栓的位移及标高的改变。 ( 4)基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。 三、钢结构加工制作 工艺过程： 1. 下料图单 ①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。 ②质量检测标准： 应符合设计要求及国家现行标准的规定 ③检验方法： 检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。 2. 放样、号料 ①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 ②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。 ③划线前，材料的弯曲和变形应予以矫正 ④放样和样板的允许偏差见下表： 允许偏差 平行线距离和分段尺寸±0.5mm
钢结构制作工艺 一、施工准备 1．工程合同签订后，应由公司主管部门下达工程策划书或生产任务单，内容应包括：⑴工程概况 ⑵工程施工内容 ⑶工期要求 ⑷进度计划安排 ⑸质量要求等。 2．审核图纸:组织技术、质量及相关人员进行图纸审核，对图纸中各种构件的尺寸及相互连接尺寸进行校核,对图纸中表示不清楚的地方、存在的问题及合理化建议进行记录，然后提请业主与设计单位联系进行设计交底、图纸会审，将解决意见形成书面报告或纪要，作为交工资料及结算依据。 3．技术人员将经审核合格后的图纸进行拆图，并提出材料采购计划，内容应包括：材料名称、材质、规格、数量、执行的标准规范、技术要求（如：降低消耗采用定尺钢板、螺栓选用性能等级或其他一些需作说明的技术要求等）、计划进货期、备注等。 4．材料采购：应严格按照采购计划的要求进行采购，如有问题应及时与技术人员沟通解决，牵涉材料的变更应由技术人员及时与设计单位沟通解决。5．生产管理部门根据生产任务单及技术人员传递过来的图纸向车间施工班组下发任务单及图纸，同时，技术、质量、安全人员应对班组进行交底并形成记录，使施工人员对单项工程的重点、难点做到心中有数，在施工过程中严格按标准规范、图纸及工艺要求执行。 6．由技术、质量人员根据工程情况、特点，在关键程序、重要部位设停检
点，施工至该处时，会同相关人员共同检查，合格后方可转入下一工序。7．由质检人员编制检验计划，并根据检验计划做好进货检验、过程检验、最终检验的检查工作。 8．由技术人员根据工程情况编制焊接工艺规程、工艺流程图，准备施工图必须的规范。 9．平台铺设：根据工程的具体情况设置相应的平台。 10．编制各工种操作规程。 二、钢结构制作 1．材料检验：材料入场需经质量检查人员检查合格后方可入库。板材、型材、焊接材料必须附有质量证明书,其机械性能、化学成份必须符合现行国家标准,型材的规格尺寸必须符合现行国家标准.如对钢材质量有质疑时,按现行国家标准进行抽样检验,当钢材表面有锈麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2，钢材平整度要符合要求. 2．主要材料下料前应由技术人员根据入厂材料的实际尺寸进行排版，将损耗尽可能降至最低，然后交由施工班组按排版图进行下料。 3．对于螺栓孔板在施工前进行放样并制成样板,样板必须经检查人员检查后方可使用,对于有角度要求的螺栓孔板,要放样制成组对样板,样板上要留有横向中心线标记,样板制作偏差见下表： 样板精度要求单位：mm 4．预留焊接收缩量
一：钢结构厂房地下基础部分施工步骤： 1、测量放线—基础开挖—垫层浇筑—基础及柱钢筋绑扎—基础模板封模—基础底部砼浇筑—埋件放置—位置校核调整—焊接固定—柱模板封模—柱砼浇筑—土方回填。 2、测量放线主要设备为:经纬仪、全站仪及其水平仪。 1、首先两排基础轴线上靠最外测基础中心延伸2m处做4个点，另外在厂房中轴线与最外侧2个基础中心连线交叉出做2个控制点，作为高程及坐标永久控制点。 用全站仪在厂房中轴线和2排基础轴线外侧2m处打木桩共3排，木桩中心用小钉子确定中心，再在2排基础轴线上打若干木桩。然后挂施工线，这样每个基础中心点可以确定。 2、基础开挖：在两排基础轴线外侧2m木桩上挂施工线，然后在用全站仪打出基础中心位置，这样可按基础图放出基础线，基础线按照图纸扩大50CM撒白灰线，用人工配合挖机开挖，最后10cm采取人工清底，余土放在2m挂线桩外面，以免影响后续预埋挂线。 3、垫层浇筑：砼浇筑前，把垫层底部清理干净，砼浇筑采用人工摊平、平板振捣，水准仪控制高程。 4、基础及柱钢筋绑扎、基础封模、底部砼浇筑、基础钢筋绑扎时先用木桩挂线，钢筋绑扎前先用铅锤确定轴线位置，然后弹出位置线，以确保钢筋绑扎位置的准确。柱子插筋应安放准确。然后支立基础侧模，浇筑砼采用2次浇筑，第一次先浇筑至基础底部20cm处。其2次浇筑主要作用是为了固定柱子立筋，防止安放预埋螺栓时出现
移动。 5、埋件放置、位置调整、焊接固定柱钢筋绑扎完成，对柱钢筋笼进行位置及垂直度的校正后，进行埋件安装，埋件施工要在柱子模板封模前进行预埋，埋件由4根长度为1.3m的M12螺栓组成，总重量达12公斤左右，由于重量大及要求精度高，安装较为困难。为了保证整体的精度，采用了现将螺栓整体焊接起来再焊接到柱钢筋的方法。 6、柱模板封模、柱砼浇筑、埋件固定好即可进行柱模板封模，然后浇筑柱砼。在砼浇筑前，要对螺栓的丝扣位置加以保护，防止砼污染。浇筑砼过程中，随时检查螺栓的位置，如果位置移动，及时调整回原位。浇筑砼后，再放置基础预埋钢板，要求调整标高后二次灌浆。 7、土方回填：土方回填采用人工夯填，回填前应讲基坑、基槽内的垃圾清理干净，分层夯实，每层厚度25-30cm。 二：钢结构厂房地上部分施工步骤： 1、钢柱、钢梁的吊装—系杆及支撑安装—屋面、墙面檩条、隅撑安装—屋面、前面板安装---墙体安装—装饰工程。 2、钢柱、梁的吊装，系杆及支撑安装： 1.钢柱吊装：安装施工图，从第一跨的钢柱开始依次安装校正，第一排和第二排钢柱安装完成后，立即安装柱间支撑进行校正固定，使其形成空间稳固单元后，再依次向二侧延伸。钢构件吊装时要采用有效措施防止钢构失稳变形，钢构件吊装采用16吨汽车吊进行，确
钢结构加工方法及流程? 一、选材 按设计图纸和业主要求，选购钢材、连接件、涂料等。 二、放样 按施工图纸对所有构件的几何尺寸放样。 l、放样前，放样人员必须熟悉施工图和工艺要求，核对构件及构件相互连接的几何尺寸和连接有否不当之处。如发现施工图有遗漏或错误，以及其它原因需要更改施工图时，必须取得原设计单位签具设计变更文件，不得擅自修改。 2、放样使用的钢尺，必须经法定计量单位检验合格，并与土建、安装等有关方面使用的钢尺相核对。丈量尺寸，应分段迭加，不得分段测量后相加累计全长。 3、放样应在平整的放样台上进行。凡放大样的构件，应以1：1的比例放出实样；当构件零件比较大难以制作样杆、样板时，可以绘制下料图。
4、样杆、样板的材料必须平直；如有弯曲，必须在使用前予以矫正。 5、样杆、样板制作时，应按施工图和构件加工要求，作出各种加工符号、基准线、眼孔中心标记，并按工艺要求预放各种加工余量，然后号上冲印等印记，用磁漆（或其它材料）在样杆、样板上写出工程、构件及零件编号、零件规格孔径、数量及标注有关符号。 6、放样工作完成，对所放大样和样杆样板（或下料图）进行自检，无误后报专职检验人员检验。 7、样杆、样板应按零件号及规格分类存放，保存。 三、号料 对放样检查无误后，按放样的构件几何尺寸进行号料，号料时留有足够多的加工余量及焊接收缩余量，并标识记录。 l、号料前，号料人员应熟悉样杆、样板（或下料图）所注的各种符号及标记等要求，核对材料牌号及规格、炉批号。当供料或有关部门未作出材料配割(排料)计划时，号料人员应作出材料切割计划，合理
排料，节约钢材。 2、号料时，复核使用材料的规格，检查材质外观，凡发现材料规格不符要求或材质外观不符要求者，须及时报质管、技术部门处理；遇有材料弯曲或不平值超差影响号料质量者，须经矫正后号料。? 3、凡型材端部存有倾斜或板材边缘弯曲等缺陷，号料时应去除缺陷部分或先行矫正。 4、根据锯、割等不同切割要求和对刨、铣加工的零件，预放不同的切割及加工余量和焊接收缩量。 5、因原材料长度或宽度不足需焊接拼接时，必须在拼接上注出相互拼接编号和焊接坡口形状。如拼接件有眼孔，应待拼接焊接、矫正后加工眼孔。 6、相同规格较多，形状规则的零件可用定位靠模下料。使用定位靠模下料时，必须随时检查定位靠模和下料件的正确性。 7、按照样杆、样板的要求，对下料件应号出加工基准线和其它有关标记，并号上冲印等印记。号孔应按照工艺要求进行，对钻孔的眼孔，
钢构件车间制作流程和质量控制 钢构件制造质量控制程序 （一）、制作前准备工作 1、钢材采购、检验、储备： 经过工程施工管理人员及公司有关部门参与的情况下进行内部图纸会审，经翻样工作员翻样后列出各类钢材的材料用量表，并做好材料规格、型号的归纳，交管理部采购员进
行材料采购。材料进厂后，会同业主、质监、设计按设计图纸的国家规范对材料按下列方法进行检验： （1）钢材质量证明书。质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。 （2）钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2 。 （3）钢材表面锈蚀等应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》的规定。 （4）连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓以及涂料（底漆和面漆）等均应具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。 合格的钢材按品种、牌号、规格分类堆放，做好标识。钢材的堆放成形、成方、成垛，以便于点数和取用；最底层垫上道木，防止进水锈蚀。 焊接材料（焊条、焊丝、焊剂）应按牌号和批号分别存放在干燥的储藏仓库。焊条和焊剂在使用之前按出厂证明上规定进行烘焙和烘干；焊丝应清除铁锈油污以及其它污物。 材料凭领料单发放，发料时核对材料的品种、规格、牌号是否与领料单一致，并要求质检人员在领料现场签证认可。 1、图纸会审、图纸细化： 经图纸会审后，由技术部负责设计本工程的加工详图，进行节点构造细化。对其中一些需设计签证的节点图，提交设计院审核。 2、制定钢构件加工生产工艺及质量标准： 根据《钢结构工程施工质量验收规范》（GB50205- 2001）、《钢结构工程质量检验评定标准》（GB50211- 95）、《钢结构设计规范》（GBJ17-
一钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序： (二)、施工安装流程图：
1、安装工艺流程： 场地三通一平 材料进场 吊机进场 屋面梁安装 檩条支撑系杆安装 涂料工程 屋面安装 零星构件安装 装饰工程施工 收尾拆除施工设备交工。 二、钢结构工程安装 1、吊装前准备工作： ①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求： A 基础砼强度达到设计要求。 B 基础的轴线标志和标高基准点准确、齐全。 C 基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。 ②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。 ③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。 2、高强度螺栓的连接和固定 ①钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不得在雨中作业。 ②高强度螺栓在大六角头上部有规格和螺栓号，安装时其规格和螺栓号要与设计图上要求相同，螺栓应能自由穿入孔内，不得强行敲打，并不得气割扩孔，穿放方向符合设计图纸的要求。 ③从构件组装到螺栓拧紧，一般要经过一段时间，为防止高强度螺栓连接副的扭矩系数、标高偏差、预拉力和变异系数发生变化，高强度螺栓不得兼作安装螺栓。 ④为使被连接板叠密贴，应从螺栓群中央顺序向外施拧，即从节点中刚变大的中央按顺序向下受约束的边缘施拧。为防止高强度螺栓连接副的表面处理涂层发生变化影响预拉
力，应在当天终拧完毕，为了减少先拧与后拧的高强度螺栓预拉力的差别，其拧紧必须分为初拧和终拧两步进行，对于大型节点，螺栓数量较多，则需要增加一道复拧工序，复拧扭矩仍等于初拧的扭矩，以保证螺栓均达到初拧值。 ⑤高强度六角头螺栓施拧采用的扭矩板手和检查采用的扭矩手在班前和班后均应进行扭矩校正。其扭矩误差应分别为使用扭矩的±5%和±3%。 对于高强度螺栓终拧后的检查，可用“小锤击法”逐个进行检查，此外应进行扭矩抽查，如果发现欠拧漏拧者，应及时补拧到规定扭矩，如果发现超拧的螺栓应更换。 对于高强度大六角螺栓扭矩检查采用“松扣、回扣法”，即先在累平杆的相对应位置划一组直线，然后将螺母退回约30°～50°，再拧到与细直线重合时测定扭矩，该扭矩与检查扭矩的偏差在检查扭矩的±10%范围内为合格，扭矩检查应在终拧1小时后进行，并在终拧后24小时之内完成检查。 ⑥高强度螺栓上、下接触面处加有1/20以上斜度时应采用垫圈垫平。高强度螺栓孔必须是钻成的，孔边应无飞边、毛刺，中心线倾斜度不得大于2mm。 3、起重机械选择： 本工程计划选用汽车式起重机分别承担主立柱、屋架以及其他所有钢构件的装卸及安装。 4、屋架的吊装 ①屋架现场焊接。 ②吊装采用单榀吊装，吊点采用四点绑扎，绑扎点应用软材料垫至其中以防钢构件 受损。起吊时先将屋架吊离地面50cm左右，使屋架中心对准安装位置中心，然后徐徐升钩，将屋架吊至柱顶以上，再用溜绳旋转屋架使其对准柱顶，以使落钩就位，落钩时应缓慢进行，并在屋架刚接触柱顶时即刹车对准预留位置进行垂直度校正由焊工进行焊接最后固定，屋架垂直度用挂线锤检查，以后各榀屋架可用四根校正器作临时固定和校正，屋架经校正后，即可焊接各类支撑及檩条等，并终焊接作最后固定。钢梁安装允许误差：

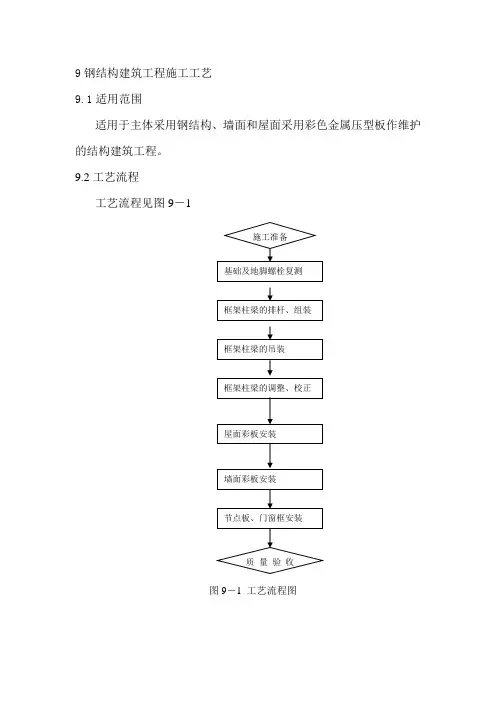

（1）钢结构制作工艺流程图 （2）单层钢结构安装工艺流程图
（3）多层与高层钢结构安装工艺流程图
（4）压型钢板安装工艺流程图
3．钢结构构件制作、组装、检验 ●大型工件的切割，应先从短边开始。 ●在钢板上切割不同形状的工件时，应靠边靠角，合理布置，先割大件，后割小件；先割较复杂的，后割简单 的；窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯。 ●碳素结构钢在环境温度低于－16℃、低合金结构钢在环境温度低于－12℃时，不应进行冷矫正和冷弯曲。碳 素结构钢和低合金结构钢在加热矫正时，加热温度不应超过900℃。低合金结构钢在加热矫正后应自然冷却。 ●当零件采用热加工成型时，加热温度应控制在900～1000℃；碳素结构钢和低合金结构钢分别下降到700～ 800℃之前，应结束加工。 ●钢板拼接宽度不宜小于300㎜，长度不宜小于600㎜；型钢拼接长度不宜小于2倍截面长边或直径，且不小于600 ㎜。焊缝均为全透对拼焊缝，100%超声波探伤检验合格；厚度≤8㎜，可用其他方法（X射线或钻孔等）检查。组装方法：地样法用1：1的比例在装配平台上放出构件实样，然后根据零件在实样上的位置，分别组装起来成为构件。此装配方法适用于桁架、构架等小批量结构组装。 ●仿形复制装配法先用地样法组装成单面（片）的结构，然后点焊牢固，将其翻身，作为复制胎模，在其 上面装配另一单面的结构，往返两次组装。此装配方法适用横断面互为对称的桁架结构组装。 ●立装：选择自上而下或自下而上的装配。此法适用放置平稳、高度不大的结构或者大直径的园筒。 ●卧装：将构件卧置进行的装配。适合于断面不大，但长度较长的细长构件。 ●胎模装配法：将构件的零件用胎模定位在其装配位置上。此装配方法适用于批量大、精度高的产品。 （9）卷管加工工艺流程
钢结构施工方法及主要工艺 1、放样 制作样板时用金属划针放样，以确保其样板的精密性和正确性。放样以1：1的比例在样板台上弹出大样，当大样尺寸过大时，可分段弹出。该工程的一些构件只对其节点有要求，则可缩小比例弹出样子，但应注意精度。先以构件的某一水平线和垂直线为基准，弹出十字线，二线必须垂直。然后依据此十字线划出其他各个点及线，并在节点旁注上尺寸，以备复查。交接点处应钉上薄铁皮，用划针划上连接线并用尖锐的样冲或划针轻轻地将点敲出，加以保护。放样结束自检后须经各工种专职检验员检验，以确保各构件加工的几何尺寸、角度和安装接触面等的准确。 2、下料切割 下料前严格按工艺详图对照品种、规格、牌号是否一致，必要时请有关人员鉴证，应确认所用材料与图纸要求对应相符时才可切割。钢板的剪切线、气割线必须弹直，当钢板有起伏呈波浪状时应特别注意。下料切割方法有气割、剪切、冲模落料、坡口和锯切，切割前应对钢板或型材进行矫正。对接、焊接钢板或型材必须进行检验和探伤，确认合格后才准切割，不得使一次剪切的宽度超过剪板机的宽度。剪切的长度超过剪板机宽度的料要采取相应的措施。可以放加工余量在剪切后进行刨边或者用自动割刀加工。下料切割尺寸公差应符合手工切割小于±，自动半自动切割小于±，垂直度应不大于钢板厚度的5%，且不大于±标准规范，切割周边要求光滑平整。下料后应对切割面、尺寸公差、切口截面和飞溅物等进行检验，经检合格后进行合理堆放，做上合格标识和编号。 3、制孔 制孔采用钻孔、冲孔、气割割孔等几种方法，普遍采用钻孔，另外该工程不重要的节点板、垫板、加强板及角钢拉撑等构件孔可采用冲孔。制孔前先在
构件上划出孔的中心线和直径，为了提高效率，可采用涤纶片基的划线模板划线及将数块钢板重叠起来一齐钻孔。钻孔的允许偏差超设计和规范时，不能采用钢块填塞，可采用与因材质相匹配的焊条熔焊后重新制孔。 4、矫正 矫正工作贯穿钢结构制作的全过程。矫正主要采用机械矫正和火焰矫正等方法。因火焰矫正是利用局部受火焰加热后的收缩变形去抵消已经产生的焊接变形，故如果第一次矫正没有达到质量要求范围，可在第一次加热位置再进行火焰矫正，矫正量过大可在反方向再进行火焰矫正，直至符合技术要求，但加热温度要有控制范围。 5、组立组装 下料后的平板由专业放样人员划出中心线、定位线，在组立机上进行点焊定位固定，使其形成图纸所需形状。在组装前，组装人员必须熟悉施工图、组装工艺及有关文件的要求，并检查组装零部件的外观、材质、规格、数量，当合格无误后方可施工。组装定位采用断焊，其断焊长度30-50MM焊缝不大于设计焊缝的2/3，断焊分布均匀，保证有足够的强度和刚度。对大、长、复杂构件必须选择合适的工作平台，放出1：1实样，确认无误后按设定的组装程序工作，使用工具、器具等必须合适可靠，组装的间隙错位、垂直度、角度、平行度要严格控制，并满足规定要求，待检验后才准正式焊接。 6、焊接与再矫正 主要采用门式埋弧焊机对组立的H型钢等进行焊接，焊接人员必须持证上岗。焊接时必须根据钢板的规格尺寸按工艺要求选用相应的焊丝、电流、电压和焊接速度。对焊接材料选用要严格按照《钢材焊接焊条、焊丝焊剂选配规定》。该工程构件原则上选用适合各种焊接位置及焊接方式的低氢钾型焊条，使用前应仔细检查，凡发现有药皮脱落、污损、变质、吸湿、结块和生锈的焊条、焊丝、焊剂等焊材，不得使用。H型钢焊接后，因焊接对钢材进行局部不均匀的加热，而导致焊接应力的产生发生焊接变形。故应进行矫正，矫正在矫正机上进行。
郑桥村农村股份制改革扶持村集体经济发展试点项目 单层钢结构厂房 施 工 组 织 设 计 项目名称：郑桥村农村股份制改革扶持集体经济发展试点项目 工程名称：仙居县横溪镇郑桥村 编制单位：宁波金阳钢结构有限公司 编制人：阮朋 日期：2011年9月18日 审定： 审核：
目录 一、工程概况 1．工程名称 2．工程地点 3．工程简介 二、工程施工中的技术规范和标准 三、施工机具和人员配备 1．施工机具 2．人员配备 四、施工平面图及场地简介 五、施工工序 六、施工进度计划表 七、施工方案 1．工艺流程图 2．施工准备 3．钢结构构件制作、组装、检验 4．钢结构焊接、检验 5．钢结构安装、检验 6．螺栓连接、检验 7．钢结构防腐涂料涂装、检验 8．钢结构防火涂料涂装、检验 9.压型金属板安装、检验 八、钢结构质量施工管理 九、钢结构安全施工管理
十、钢结构环境保护文明施工管理 一、工程概况 1．工程名称：钢结构临时办公室制作安装工程 2．工程地点：郑桥村农村股份制改革扶持村集体经济发展试点项目工地 3．工程简介： 本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采用H型钢；楼层采用工字钢和槽钢，均采用高强度螺栓连接；檩条为C型钢，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺 钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。 车间长为 68米，宽为 28米，檐高 5米，共三层；人字形屋面，坡度10%；窗采用铝合金推拉窗，门为钢结构夹层门。本工程安全等级为二级，H型钢为外购件，其他钢构件为现场加工。 二、施工中执行的技术标准、规程、规范 1．设计图纸及设计说明文件 2．《钢结构工程施工质量验收规范》（GB50205-2001 ） 3．《建筑钢结构焊接技术规程》（JGJ81-2002 ） 4．《钢结构制作工艺规程》（DBJ08-16-95 ） 5．《结构工程质量检测评定标准》（GB50221-95 ） 6．《钢结构高强度螺栓连接的设计、施工及验收规程》（ JGJ82-91 ） 7．《建筑工程施工质量验收统一标准》（GB50300-2001） 8．《压型金属板设计施工规程》（YBJ216-88 ） 9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923） 10．《钢结构防火涂料应用技术规程》CECS24： 90 11．工程合同有关语文件 三、施工机具和人员配置 1．主要施工机具 机具名称型号规格数量设备能进场时间备注 力 交流电焊机砂轮切割机 手电钻 手提切割机扭矩板手手动板手手提磨光机 水准仪 经纬仪 自攻枪2．人员配备序号 1 2 3 4 BX2-300F3 2 1 2016.12 ZH-150 1 0.5 2016.12 JL2-KP09 3 0.3 2016.12 Z12-ST-100A 1 0.3 2016.12 SCF-Ⅲ型 1 2016.12 15#、 18# 8 2016.12 Φ 125 5 0.3 2016.12 J6 1 2016.12 D52 1 2016.12 650W 10 2016.12 人员类别最高使用人数备注 技术负责人 1 工程技术管理施工员 1 现场施工管理安检员 1 安全与质量检查电焊工 4 焊接、气割
