汽车综合性能检测站以及安全性能检测站的设施条件1、场地设施及要求：
1）总配电容量应与检测线的总用电量相适应。在使用高转速粘砂式大滚筒制动台时（2×11kw），稳压电源（3-5kw）、底盘间隙（2.2kw）等各设备及空压机（一般7.5kw）同时工作时实际用电总量为35kw左右, 考虑制动和空压机启动电流较大，检测线的总配电容量应大于50kw。综检站还应考虑底盘测功机、转角仪（2×1.5kw），悬架振动（2×1.5kw）等设备的用电应相应追加16kw（如使用带反拖功能的测功机则应增加50 kw）。
2）车间照明应符合一般试验室要求照度不小于75CX。
3）检测线内的不得采用架空线送电,原则上采用电缆沟馈电。
4）本工程最好由独立的变电室供电,照明、动力接成一个保安系统,在配电柜内与零线相接。各检测车间的配电盘处需打一个电极,将零线重复接地，地极散流电阻不应大于五欧姆。
5）为了提高信号质量和稳定性，系统电器部分供电要求单独接地。
6）本设计是按三相四线380/220V的标准供电，如果当地供电部门要求动力和照明分开供电的话,照明线应另外敷设。
7）电压波动应不大于10%,频率波动应不大于1Hz;应具备控制系统配电柜和净化稳压电源;采用标准三相四线制380/220V供电，并与照明电路分开供电。
8）应选用GB14050中规定的TT或IT接地型式,安全保护地的接地电阻应不大于4Ω。可用三根长度1.3m的40 mm×40mm角钢深埋入地下1.8m,角钢间距1m,呈三角形或直线型分布，上端用扁铜相连（一并埋入地下），并用2.5平方独芯铜线引至检测车间的电缆沟，以便连接各仪器接地。
9）设置防雷保护地，其接地电阻不应大于10Ω，且与安全保护地或交流工作地不应有电气连接。屋顶避雷线沿屋檐周边敷设，并与构造主筋联接，下端用一40 mm×4mm扁铜埋入地深1.5米，接地极要距建筑物3m。
10）信号屏蔽地
一般要求接地体的接地电阻不大于4欧姆，但具体做法又因所在地域的土质结构、气候状况而定。本要求仅为一般要求，具体制做方案可咨询当地电力部门，以当地电力部门的方案为主。
接地的性质因作用不同有多种，我们所要求的接地是独立的工作接地。因此，本接地应和建筑的防雷接地、保护接地等严格区分，不可混用，且本接地体施工的接地点也应与其他接地的接地点保持有足够大的安全距离。
一般接地的制作施工方法如下：
A、准备好L70×70×7的镀锌角钢，并将其加工为图1所示的形状（将一端截为尖端）数根（可根据情况而定）。
B、根据具体地型确定将其排列为Y形、多边形、网形、一字形（图2所示）。
C、先确定打入接地体的位置，可在此位置挖适当深的土坑。
D、将制做好的角钢尖端冲下，用大锤锤角钢上端，将其分别打入地下。
E、使用镀锌扁钢连接（电焊焊接）所有打入地下的角钢上端，并将扁钢引入检测线内靠近交流稳压器（也称稳压电源）的位置，在扁钢端面打孔备用（连接接地线）。
注：打接地体的接地点应距引出位置尽可能靠近，引出位置应靠近稳压电源。
4、车间供气要求
1.车间供气用1Mpa、0.8立方（最好1立方，一般7.5kw）气泵。
2.在车间外单独设气泵房，并留有通风孔。
3.与车间之间预埋气管。尽量减少预埋气管的转弯数量和长度。
5、车间工位布置
安检线工位布置按最新要求和发展趋势采用分布式控制方式。
一工位：排放、车速、底盘
二工位：轮重、制动
三工位：声级计、灯光、侧滑
四工位：底盘测功；
五工位：转角仪、悬架震动、发动机分析仪及其它综合项目。附件1：
机动车安全技术检验机构常规检验资格许可
技术条件现场审查记录
学院 文献综述 题目汽车检测站设计 姓名徐金权 专业机械设计制造及自动化 学号 7 指导教师郭磊魁 日期2016年12月16日
汽车综合性能检测站设计 一、前言 汽车检测站是综合运用现代检测技术，对汽车实施不解体检测、诊断的。它具有现代的检测设备和检测方法，能在室检测出车辆的各种参数，并诊断出可能出现的故障，为全面、准确评价汽车的使用性能和技术状况提供依据。其重要意义在于，能提高维修效率，并对维修质量进行监管，从而保证行车安全。 汽车综合性能检测站的设计建造在汽车运输行业来说是一项投资比较大技术性较强的工作，如何建好、管好汽车综合性能汽车检测站，这是摆在广大汽车运输行业科技人员面前的一个重要问题。这就要求我们在检测站的设计规划阶段，应着眼于国成熟的设计方案，充分考虑到检测站将要面的新形势和出现的新变化，拿出合理且具有前瞻性的设计方案。
汽车检测站的发展历史 国外发展历程 早在50年代在一些工业发达国家就形成以故障诊断和性能调试为主的单项检测技术和生产单项检测设备。60年代初期进入我国的汽车检测试验设备有美国的发动机分析仪、英国的发动机点火系故障诊断仪和汽车道路试验速度分析仪等，这些都是国外早期发展的汽车检测设备。60年代后期，国外汽车检测诊断技术发展很快，并且大量应用电子、光学、理化与机械相结合的光机电、理化机电一体化检测技术。例如：非接触式车速仪、前照灯检测仪、车轮定位仪、排气分析仪等都是光机电、理化机电一体化的检测设备。 进入70年代以来，随着计算机技术的发展，出现了汽车检测诊断、数据采集处理自动化、检测结果直接打印等功能的汽车性能检测仪器和设备。在此基础上，为了加强汽车管理、各工业发达国家相继建立汽车检测站和检测线，使汽车检测制度化。 国发展历程 我国从20世纪50年代开始研究汽车检测技术，为满足汽车维修需要，当时交通部主持进行了发动机气缸漏气量检测仪，点火正时灯等检测仪器的研究与开发。 随着国民经济的发展，科学技术在各个领域都有了快速的发展，汽车检测与诊断技术也随之得到快速发展。在单台检测设备研制成功的基础上，交通部自1980年开始，有计划地在全国公路运输系统筹建汽车综合性能检测站，取得了很大成绩。公安部门在全国中等以上的城市中，也建成了许多安全性能检测站。到2004年底，全国公路运输部门建成并投入使用的汽车综合性能检测站约1400余个。同时公安部门建成了数百个汽车安全性能检测站，部队，石油，冶金，外贸等系统和部分大专院校也建成了一定数量的汽车检测站。因此，目前我国以基本形成全国性的汽车检测网络。不仅如此，全国各地的维修企业使用的检测诊断设备也日益增多。汽车检测站的蓬勃发展，对保证在用汽车技术状况良好，监督维修质量，保障行车安全起到了非常重要的作用。同时，也促进了汽车诊断检测技术的发展。
地铁车站建筑的设计理念 发表时间：2018-05-23T17:17:10.910Z 来源：《基层建设》2018年第8期作者：朱晶磊胡嘉华[导读] 摘要：随着中国城市化进程的发展越来越快速,城市中的人口比例也越来越多，直接造成了城市的交通拥堵现象，交通拥堵就成为了限制城市快速发展的重要因素，修建地铁这一有效的方法成为了能解决城市发展中的交通问题。 浙江华展工程研究设计院有限公司 摘要：随着中国城市化进程的发展越来越快速,城市中的人口比例也越来越多，直接造成了城市的交通拥堵现象，交通拥堵就成为了限制城市快速发展的重要因素，修建地铁这一有效的方法成为了能解决城市发展中的交通问题。但是受到各种原因的影响导致中国地铁在其发展过程中存在很多问题。本文主要分析和探讨了中国地铁车站建筑设计的理念。 关键词：地铁车站;建筑设计理念;设计方案 1了解地铁车站设计的基本概念 修建的地铁一定要符合国家规定的规范标准，但是可以在设计国内地铁的出入口的时候模仿一些国外成功的地铁设计规划技术和经验，因为国外地铁比中国的地铁早建很久，在他们的技术上来说也是相当的成熟，总结他们技术经验，我们需要在达到标准的基础上更好的完成建筑，合理规划车站出入口的空间。规划地铁车站时要时刻坚持着为人民服务的这一重要理念，让人们在车站感觉到人性化、使乘车更加的舒适、为人们提供更便利的服务，就像在地铁出入口位置开设老年人、孕妇、残疾人等特殊人士的专项出口，让特殊人士的出行更加的便利。在设计地铁车站时要尽量与周边的建筑相协调，使其风格要统一不要显的太突兀，格格不入。国外的很多国家与地区已经基本实现了地铁车站与周边建筑风格的完美协调，这样的地铁车站将更加的实用美观。 2地铁车站建筑设计遵守的基本原则 地铁车站是人流量相对比较集中的建筑，所以在进行地铁车站设计的时候一定要合理安排好人们的出站与进站、还要充分考虑到人们便捷换乘地铁或其他交通工具的问题和在地铁的客流高峰期时所用的通道能均匀的分散人流并能有效疏导客流。管理设备机房也是很重要的,它们可以使车站设备的运行管理、运输以及布置等得到满足。因为修建的地铁车站大部分是在广场附近以及城市道路的地下,所以在建造地铁的过程中,在确保工程结构的可靠性和安全性的同时,还要保证地面周边建造物的可靠性和安全性,禁止发生会损伤到他人生命财产安全的情况。在进行地铁车站建筑设计的时候，一定要把人们的安全当做首要任务，我们可以通过在地铁站设置大量的灯光照明设备来让人们心理感到舒适，还可以设置消防设施以及路线指示标牌，若地铁车站出现紧急情况时，这些设施可以帮助人们有效避免危险，让所有的人员都能够安全的撒离。 3在地铁车站建筑设计中存在的弊端 大部分地铁车站的建筑形式缺乏创新没有达到夺人眼球的目的,地铁车站的乘客进出站的效果图大致一样，差不多都是矩形站台与站厅，装饰的风格与材料也差不多，缺乏创新的思想，没有表达地区建设的特色和文化的艺术性。没有深入的研究平面功能与车站的细节设计,车站与人有着密不可分的关系,所以,在设计车站时要充分的表现出以人为本的这一理念,把平面功能与细节设计完美的结合在一起,让人们更加方便的使用车站。就像在挺多的地铁车站内没有在车站适当的位置上给人们提供卫生间，这样就会给地铁乘客带来不便之处，这就是地铁车站中在平面设计时没有注意到的地方，所以只有重视并深入研究平面设计和细节部分的设计，才能起到为乘客真正提供方便的作用，充分发挥出地铁的真正价值和意义。基本上中国的城市对地铁的建设设计都只是作为一个普通的交通站点来使用，缺乏综合的功能性，也就是说地铁车站单单只有交通的功能，没有其他的特色功能。随着城市化的飞速发展，人们对生活质量的要求也越来越高，所以地铁车站应该有一些多元化的作用。可以在设计地铁车站时加入一些商业性的元素，不仅能丰富乘客的眼球也能促进当地经济的发展，可以真正意义上的实现地铁与商业的双赢。大部分的城市在建设地铁时的是一个一个的设计的，致使地铁车站缺少关联性，没有考虑到地铁与地铁之间以及地铁和其他的交通工具之间进行换乘的问题，地铁没有为人们减少出行时间为人们的出行提供便利反而增加人们出行的难度。为避免发生这种情况，地铁设计师在进行设计之前，需调研周边的道路环境情况和人们的出行习惯，让地铁车站的设计更加科学合理，真正意义上的为人们的出行提供便利。 4创新地铁车站建筑设计的策略 地铁车站在对功能进行设计时要特别注意人的习惯和需求，地铁车站的特点就是人流量大人比较集中，所有的乘客在地铁车站中基本是滞留和通过状态。通过是人们主要的行为,而滞留只是人们的一种临时的行为。所以在人们通过地铁车站的过程中,必须确保人们走过的路线都畅通没有障碍，避免影响到人们通过和滞留。设计者们在对地铁车站的设计过程中需满足人们的需求，比如在地铁车站内创建储物箱让带有大量行李的乘客乘车时可以临时寄存，减少乘客的行李压力方便他们的出行。在地铁车站中建设一些商业性设施也可以满足人们的需要，但这些商业设施的建设一定要在设计地铁车站的过程中就想到，不能在地铁运行之后再建设，这样会造成设施与地铁车站的格格不入，不能达到协调的效果。 在设计地铁车站内环境时要想到人们的心理状态，在地铁运营时车站的各个位置都需要灯光照明因为地铁车站基本上是建在地下的，所以地铁车站的照明情况与空间设计感将直接会影响到人们的视觉与心理。若灯光照射柔和人们就会感到非常的温馨，反之灯光照射灰暗人们就会感到非常的沮丧，所以在设计地铁车站的空间和环境时必须考虑到会影响人们心理感受的因素，让地铁成为人们温馨便捷出行的交通工具。 在设计地铁车站时可以加入一部分地域特色，使地铁车站成为有文化特色和个性的建筑。国外一些城市的地铁以博物馆或美术馆的设计为理念加入到地铁车站的设计之中,增加了地铁车站的功能,同时也满足了人们对精神生活的追求，让人们在一个短暂的出行中体验到精神上的旅行，同时也能降低人们出行的压力。地铁车站的装饰风格也要符合现代人的装修理念，确保人们的个性化需求。现在的社会是民主的、自由的、奔放的，人们会更加专注那些充满地域特色和有个性的地铁车站的装修，地铁车站能潜意识的提升大众的审美水平满足人们的视觉享受。 5结束语 为了更好的让人们的出行更加的便利，设计地铁车站建筑时需要创新发散思维，要时刻展现出地铁的作用和重要价值。所以地铁车站的设计师在设计时需据人的需求对地铁车站进行创新。地铁车站的设计宗旨是以人为本、为人服务，要时刻坚持这一理念，设计师在地铁车站设计之前要做好周边建筑与人们出行的调查研究，一定要满足人们的出行需求。
汽车检测站可行性报告 篇一：机动车综合性能检测站项目可行性研究报告 大庆市机动车综合性能检测站项目 可行性研究报告 目录 第一章绪论 ................................................ ................................................... .. (4) 1.1 汽车综合性能检测站研究的目的和意义 ................................................ (4) 1.1.1 汽车综合性能检测站研究的目的................................................. . (4) 1.1.2 汽车综合性能检测站研究的意义................................................. . (4) 1.2 国内外发展现状 ................................................ ................................................... (5)
.............................................. ................................................... . (5) 1.2.2 国外发展状况 ................................................ ................................................... . (6) 第二章检测站简介................................................. ................................................... (10) 2.1检测站的类型 ................................................ ................................................... (10) 2.2 汽车综合性能检测站 ................................................ ................................................... . (10) 2.2.1 汽车综合性能检测站主要任务 ................................................ . (11)
实用文案 序号 汽车综合性能检测站以及安全性能检测站的设施条件 （根据安徽省汽车综合性能检测行业管理及国标的相关规定） 1、场地设施及要求： 设施名称 规格 要求 （最小尺寸要求） 业务大厅应尽量从便民服务方面考虑： ⑴ 各业务窗口应分工明确，设置标牌；业务窗口设 计上，应尽量采用开放式窗口。其数量能满足实际办 业务大厅（休息、登记、 1 结算、咨询服务台）公的需要。一般各种业务受理窗口每条检测线应不少 于 3 个，每个办公窗口面积不少于 6 ㎡。 ⑵ 室内应宽敞明亮。 ⑶ 大厅内应设公示栏，公示各种手续规定、收费项 目及标准、各岗位职责。若为电子公示栏，则公示栏 面积应不小于2m× 3m。 有饮水供应、监控电视、 座椅、咨询台、公用电话 等。 2 3 4 5 安检机构应设置候检休息区、车辆检验流程图、监督 橱窗等服务性设施，各设施布局应合理。 试验车道应铺设有平坦、硬实、清洁的水泥或沥青路 面并设有规范的交通标志标线，路面附着系数应不小 有明显地界标志，边界线于 0.7 ，跑道长度大型车辆检测应不小于100m，小型 专用试车跑道两边各 1m 范围内无阻碍车辆检测不小于 80m，宽度应不小于6m，纵向任意 物。 50m长度范围内坡度不大于1%，横向坡度不大于3%。 试验车道应设置有相应的助跑道路。 坡度分别为15%和 20%各一个，一般设计比例对15% 专用驻车坡道坡道为高 1.5m，宽 3.5m，长 10m；对20%坡道为高有明显地界标志 。 2m，宽 3.5m，长 10m 停车场地面积应与检测能力相适应，不得占用站外道 路停车。停车场地应为水泥、沥青或其他硬地面，能 承受车辆的碾压，并在场内划分停车线和车辆行驶通 专用停车场道，保持进出口畅通；要设置足够的消防、安全、照1000 ㎡有明显地界标志明设备。如检测站内安全性能检测区和尾气排放检测 区分开设置，停车场应对应分开设置以避免检测车辆 交叉干扰。 机动车检测线检测车间进出口之间的距离，大型车辆 检测线不应小于 50m，一般54 米，小型车辆检测线 检测车间不应小于 40m，摩托车检测线不小于20m。大型车辆 检测线车间宽度应不小于8m，小型车辆检测线宽度 应不小于 6m；摩托车线宽度应不小于4m。大型车辆
1.四轮定位台型号“x-wheel” 四轮定位台”x-wheel-mt”设计用于在生产线的末端对汽车车桥几何尺寸的自动测量和手工调整。 该试验台设计实现如下任务： ?采用非接触数字激光测量技术，在车轮转动时进行多点测量 ?轴距自动调整用于不同车型 ?自动汽车定位 ?由于安全法规, 前束和外倾的手工调整时车轮静止 测试步骤 汽车驶入 ?由操作者人工完成 调整准备 ?车型识别，通过条码阅读器或手工输入 ?轴距自动匹配 ?放置转向盘平衡器，调整转向盘 ?开始：转动车轮，放松底盘，定位汽车 ?如果需要，再次调整转向盘 ?车轮转动时非接触测量和车桥几何尺寸的计算 调整 ?车桥几何尺寸的人工调整
循环结束 ?退回原位，取下转向盘平衡器 ?存贮数据，给出试验报告 汽车驶出 ?由操作者人工完成 ?试验台为新车作好准备 2.前大灯测试系统型号“x-light” 前大灯测试系统”x-light”提供一个标准的紧凑系统用于下线和质保领域前大灯检查和调整。 该系统的核心是可移动的集光箱，带一个大的集光镜头。中国、欧洲、美国以及日本不同形式的前大灯和灯光技术均可以被检查和调整。 该测试系统基本包括模块接口、集光箱、识别、集光箱和汽车定位单元、测量、标定、调整系统以及显示和文档。 将汽车定位在行驶方向后，集光箱被手动或自动地移到近光灯前。当前大灯被打开，实际的大灯位置被计算并且预设调整值显示在屏幕上。不同形式和型号的前灯可以被调整。左手驾驶和右手驾驶前大灯的转换测试也是可以被实施的。 根据相应的应用情况，下列前大灯形式可以被调整： ?近光灯（行驶灯）、远光灯和雾灯 ?中国前大灯 ?左驾驶和右驾驶的欧洲标准灯 ?美国和日本的前大灯 ?抛物面前大灯、无轮廓灯和椭圆形灯 ?气体放电灯 ?H1，H3，H4，H7嵌入式卤灯 ?两灯制和四灯制前大灯 成功调整被确认后，再移至其它大灯前进行调整。所有前大灯的调整完成后并且无需再重复，则通过按钮确认测试循环结束。这样，调整参数存储在硬盘上并可能被打印机打印或传送到一个主计算
汽车综合性能检测站建设及场地设施要求 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
汽车综合性能检测站建设及场地设施要求第一节汽车综合性能检测站的规划及布局 汽车检测机构是一个一次性投入较大,经济效益并不太高的为社会提供机动车辆技术数据的服务型机构。该机构的服务对象主要有汽车制造、流通、物流、维修以及质监、公安、交通、工商、环保、政法、保险等行业管理部门。按检测机构的工作性质可分为：为自身服务的内部检测机构，为汽车定型服务的以道路测试为主的检测机构和以室内检测为主的主要服务于在用车辆的检测机构。 目前，以室内不解体检测为主的服务于在用车辆的检测机构（即安全检测和综合性能检测，以下简称汽车检测站）拥有量较多，承担的检测任务较重，服务面较广，该类检测站合理的规划设计是保证更好地服务社会，确保机动车辆安全运行和检测质量的重要前提。 一.检测站的规划设计原则 1.与当地经济发展相适应 检测站是利用现代技术，使用不解体的方法，让车辆快速通过检测设备仪器即完成检测、诊断工作，故车辆检测过程是一个快速运转的流水线
作业过程。对检测站的规划设计必须考虑到当地的经济及其发展状况， 汽车是经济发达程度的体现，车辆的拥有量及增长状况等因素，是确定 检测站的规模的重要依据。 2.符合当地城乡发展规划原则和要求 检测站是一个一次性投入大，长期见效的工程，其规划设计时，必须考虑与当地城乡发展规划建设相吻合，符合城乡发展规划思路。交通应安全、方便，由于进出检测站的车辆较多，不宜规划在人口密集区和车辆 流量较大道路不畅的地段。 3.规划应有利于检测站的可持续发展 在检测站的规划时,应充分满足现行的法律、法规和检测技术标准，同时应考虑今后发展的需要，特别是在场地、检测车间、设备、设施和控制 系统应留有扩展的空间，以保证法律、法规和检测技术标准更新时用较 少的投入或不投入就能满足要求，使检测站能持续有效的运行。 4.合理利用资源 在检测站规划时,应充分根据现有的检测业务和今后能够开展的其他业务,进行设施设备的配置和场地厂房的合理布局，作到功能齐全，组合方
汽车综合性能检测站以及安全性能检测站的设施条件1、场地设施及要求： 序 设施名称号 规格 要求（最小尺寸要求） 业务大厅应尽量从便民服务方面考虑： ⑴各业务窗口应分工明确，设置标牌；业务窗口设 计上，应尽量采用开放式窗口。其数量能满足实际办 业务大厅（休息、登记、1 结算、咨询服务台）公的需要。一般各种业务受理窗口每条检测线应不少 于3 个，每个办公窗口面积不少于 6 ㎡。 ⑵室内应宽敞明亮。 ⑶大厅内应设公示栏，公示各种手续规定、收费项 目及标准、各岗位职责。若为电子公示栏，则公示栏 面积应不小于2m ×3m 。 安检机构应设置候检休息区、车辆检验流程图、监督 橱窗等服务性设施，各设施布局应合理。 有饮水供应、监控电视、 座椅、咨询台、公用电话 等。 试验车道应铺设有平坦、硬实、清洁的水泥或沥青路 2 专用试车跑道面并设有规范的交通标志标线，路面附着系数应不小 于0.7 ，跑道长度大型车辆检测应不小于100m ，小 型车辆检测不小于80m ，宽度应不小于6m ，纵向任 意50m 长度范围内坡度不大于1% ，横向坡度不大 于3% 。试验车道应设置有相应的助跑道路。 有明显地界标志，边界线 两边各1m 范围内无阻碍 物。 3 专用驻车坡道坡度分别为15% 和20% 各一个，一般设计比例对 15% 坡道为高 1.5m ，宽3.5m ，长10m ；对20% 坡 道为高2m ，宽3.5m ，长10m 。 有明显地界标志
停车场地面积应与检测能力相适应，不得占用站外道 路停车。停车场地应为水泥、沥青或其他硬地面，能 承受车辆的碾压，并在场内划分停车线和车辆行驶通 1000 ㎡有明显地界标志4 专用停车场道，保持进出口畅通；要设置足够的消防、安全、照 明设备。如检测站内安全性能检测区和尾气排放检测 区分开设置，停车场应对应分开设置以避免检测车辆 交叉干扰。 机动车检测线检测车间进出口之间的距离，大型车辆 检测线不应小于50m ，一般54 米，小型车辆检测线 不应小于40m ，摩托车检测线不小于20m 。大型车 辆检测线车间宽度应不小于8m ，小型车辆检测线宽 度应不小于6m ；摩托车线宽度应不小于4m 。大型 5 检测车间 车辆检测线室内最大高度应不小于6m；小型车辆检 测线室内最大高度应不小于5m ；摩托车检测线室内 最大高度应不小于3m 。检测车间出入门：大型车辆 检测线高和宽应不小于5m，小型车辆检测线高和宽 应不小于4m 。 6 检测间进口长25m 排水通畅、平直 7 检测间出口长20m 排水通畅、平直 8 检测站办公区200 ㎡明确的标志 微机房（室）的安全条件应按《计算机站场地安全要 9 微机房 求》（GB9361 ）规定的防火 C 类、防水 B 类、防雷
汽车综合性能检测站建设及场地设施要求 第一节汽车综合性能检测站的规划及布局 汽车检测机构是一个一次性投入较大,经济效益并不太高的为社会提供机动车辆技术数据的服务型机构。该机构的服务对象主要有汽车制造、流通、物流、维修以及质监、公安、交通、工商、环保、政法、保险等行业管理部门。按检测机构的工作性质可分为：为自身服务的内部检测机构，为汽车定型服务的以道路测试为主的检测机构和以室内检测为主的主要服务于在用车辆的检测机构。 目前，以室内不解体检测为主的服务于在用车辆的检测机构（即安全检测和综合性能检测，以下简称汽车检测站）拥有量较多，承担的检测任务较重，服务面较广，该类检测站合理的规划设计是保证更好地服务社会，确保机动车辆安全运行和检测质量的重要前提。 一.检测站的规划设计原则 1.与当地经济发展相适应 检测站是利用现代技术，使用不解体的方法，让车辆快速通过检测设备仪器即完成检测、诊断工作，故车辆检测过程是一个快速运转的流水线作业过程。对检测站的规划设计必须考虑到当地的经济及其发展状况，汽车是经济发达程度的体现，车辆的拥有量及增长状况等因素，是确定检测站的规模的重要依据。 2.符合当地城乡发展规划原则和要求 检测站是一个一次性投入大，长期见效的工程，其规划设计时，必须考虑与当地城乡发展规划建设相吻合，符合城乡发展规划思路。交通应安全、方便，由于进出检测站的车辆较多，不宜规划在人口密集区和车辆流量较大道路不畅的地段。 3.规划应有利于检测站的可持续发展 在检测站的规划时,应充分满足现行的法律、法规和检测技术标准，同时应考虑今后发展的需要，特别是在场地、检测车间、设备、设施和控制系统应留有扩展的空间，以保证法律、法规和检测技术标准更新时用较少的投入或不投入就能满足要求，使检测站能持续有效的运行。 4.合理利用资源 在检测站规划时,应充分根据现有的检测业务和今后能够开展的其他业务,进行设施设备的配置和场地厂房的合理布局，作到功能齐全，组合方便，以最少的资源最大限度地满足各类汽车检测任务的要求，使一次性投入的资源得到充分利用。 二.检测站规划设计的基本要求
说明目录 第1章设计依据 (1) 第2章工程概况、设计原则及设计范围 (1) 2.1 工程概况 (1) 2.2 设计原则 (1) 2.3 设计范围 (1) 第3章生产、生活给水系统 (1) 3.1 用水量标准 (1) 3.2 用水量计算表 (2) 3.3 系统构成及功能 (2) 第4章排水系统 (2) 4.1 排水量标准及排水系统分类 (2) 4.2 污水系统 (2) 4.3 废水系统 (2) 4.4 雨水排水系统 (3) 第5章水消防系统及灭火器配置 (3) 5.1 消防水量及水压 (3) 5.2 系统构成、功能及设置原则 (3) 第6章循环冷却水系统 (4) 6.1 冷却水泵及冷却水处理 (4) 6.2 冷却塔的选用与布置 (4) 第7章管材、保温及其他要求 (4) 7.1 给水管材 (4) 7.2 排水管材 (4) 7.3 保温系统 (4) 7.4 水表设置及有关阀门设置 (5) 7.5 防杂散电流措施.......................................................................................................................... 5第8章给排水及水消防系统的控制要求 .. (5) 8.1 生产、生活给水系统 (5) 8.2 消防泵房 (5) 8.3 污水泵房 (5) 8.4 废水泵房 (5) 8.5 局部排水泵房 (5) 8.6 雨水排水泵房 (5) 8.7 循环冷却水系统 (5) 8.8 电保温系统 (6) 第9章10号线二期2段总体设计评审意见执行情况 (6) 第10章主要设备、器材及材料汇总表 (7)
汽车综合性能检测站以及安全性能检测站的设施条件（根据安徽省汽车综合性能检测行业管理及国标的相关规定）1、场地设施及要求：
2、人员条件及要求（指每条线）
3、车间供电要求 1）总配电容量应与检测线的总用电量相适应。在使用高转速粘砂式大滚筒制动台时（2×11kw），稳压电源（3-5kw）、底盘间隙（）等各设备及空压机（一般）同时工作时实际用电总量为35kw左右, 考虑制动和空压机启动电流较大，检测线的总配电容量应大于50kw。综检站还应考虑底盘测功机、转角仪（2×），悬架振动（2×）等设备的用电应相应追加16kw（如使用带反拖功能的测功机则应增加50 kw）。 2）车间照明应符合一般试验室要求照度不小于75CX。 3）检测线内的不得采用架空线送电,原则上采用电缆沟馈电。 4）本工程最好由独立的变电室供电,照明、动力接成一个保安系统,在配电 柜内与零线相接。各检测车间的配电盘处需打一个电极,将零线重复接地， 地极散流电阻不应大于五欧姆。 5）为了提高信号质量和稳定性，系统电器部分供电要求单独接地。 6）本设计是按三相四线380/220V的标准供电，如果当地供电部门要求动力和照明分开供电的话,照明线应另外敷设。 7）电压波动应不大于10%,频率波动应不大于1Hz;应具备控制系统配电柜和净化稳压电源;? 采用标准三相四线制380/220V供电，并与照明电路
分开供电。 8）应选用GB14050中规定的TT或IT接地型式,安全保护地的接地电阻应不大于4Ω。可用三根长度的40 mm×40mm角钢深埋入地下,角钢间距1m,呈三角形或直线型分布，上端用扁铜相连（一并埋入地下），并用平方独芯铜线引至检测车间的电缆沟，以便连接各仪器接地。 9）设置防雷保护地，其接地电阻不应大于10Ω，且与安全保护地或交流工作地不应有电气连接。屋顶避雷线沿屋檐周边敷设，并与构造主筋联接，下端用一40 mm×4mm扁铜埋入地深米，接地极要距建筑物3m。 10）信号屏蔽地 一般要求接地体的接地电阻不大于4欧姆，但具体做法又因所在地域的土质结构、气候状况而定。本要求仅为一般要求，具体制做方案可咨询当地电力部门，以当地电力部门的方案为主。 接地的性质因作用不同有多种，我们所要求的接地是独立的工作接地。因此，本接地应和建筑的防雷接地、保护接地等严格区分，不可混用，且本接地体施工的接地点也应与其他接地的接地点保持有足够大的安全距离。 一般接地的制作施工方法如下： A、准备好L70×70×7的镀锌角钢，并将其加工为图1所示的形状（将一端截为尖端）数根（可根据情况而定）。 B、根据具体地型确定将其排列为Y形、多边形、网形、一字形（图2所示）。
汽车生产线下线检测仪（EOL） 下线检测仪概述 下线检测仪EOL（End of Line Testing Tool）是在汽车生产线上使用的下线检测设备，用于满足产品下线前的功能检测和产品配置。 同时下线检测仪也是汽车生产厂家专门配备给其特约维修站的测试设备，它具有专业性强、测试功能完善等优点，是汽车专修厂的必备设备。专用诊断仪除具有读码、解码、数据扫描等功能外，还具有传感器输入信号和执行器输出信号参数修正实验、电脑控制系统参数调整以及系统匹配和标定、防盗密码设定等专业功能。 下线检测仪功能 ?按键输入、人机交互功能 o具有LCD显示屏，可以显示故障代码及故障位置 ?支持CAN/LIN总线通讯功能 ?故障检测功能 o显示故障代码，同时显示发生故障的部位 o显示故障检查的方法、检测的标准数 ?故障保存及回放功能 o对当前检测结果进行保存 o对以往保存的记录进行回放 o通过选择编号，可以对存储的历史记录进行回放 ?便携及充放电功能 下线检测仪结构及原理 下线检测仪的应用环境如下图所示，由整车、下线检测仪、PC/笔记本以及操作人员组成。操作
人员可以通过下线检测仪对整车进行检测和配置，同时可以和电脑进行数据传递。 下线检测仪特性与优势 ?触摸屏功能 o进行菜单选择、数字输入、翻页等功能 ?接电自动检测功能 o在检测节点工作状态时，接上车身电源时，自动进入检测 o断掉车身电源时，自动退出检测 ?遥控配置功能 o可以对遥控器进行配对学习 o可以配置简单模式下遥控器 ?功能配置功能 o生产工人可以通过下载检测仪对整车的功能进行配置?节点通讯状态检测功能 ?进行配置文件配置的功能 ?车身及总成检测功能 ?通过串口升级自身软件的功能 应用范围
浅谈汽车综合性能检测站检测线工位布局技术要求 汽车综合性能检测是汽车运输业车辆技术管理的主要内容之一，是科学技术进步与技术管理相结合的产物，是检查、鉴定车辆技术状况和维修质量的重要手段，是促进维修技术发展，实现视情修理的重要保证。检测的主要内容包括动力性、燃料经济性、安全性、使用可靠性、排气污染和噪声以及整车装备完整性、防雨密封性等多种技术性能的组合。为了全面提高检测工作效率、检测质量，调节技术与经济相结合的关系，满足检测工作的需要，应科学、合理、实用地设计工位布局和检测流程，从而达到技术管理科学先进，检测数据客观公正，工作环境舒适优美，经济效益和社会效益良好。 一、概述 汽车综合性能检测站的建立应根据本地区的具体条件而定，依据经营类别、服务对象范围、生产规模、车型种类等条件，确定检测站的年检测量、检测工位数、设备及人员配备、检测车间面积及检测站总面积。汽车综合性能检测站设计成功与否，关键在于工位布局。工位布局是整个设计的基础，也是整个设计的主脉。工位布局的合理性对检测的方便性、工作效率的提高、出具数据的客观性、公正性、科学性有很大影响。因此，必须科学布置，合理安排，力求技术与经济的完美结合。 1、检测站的主要任务 （1）依法对营运车辆的技术状况进行检测； （2）依法对车辆维修竣工质量进行检测； （3）接受委托，对车辆改装（造）、延长报废期及其相关新技术、科研鉴定等项目进行检测； （4）接受交通、公安、环保、商检、计量、保险和司法机关等部门、机构的委托，为其进行规定项目的检测。 2、工位布置的依据 （1）GB7258-2004《机动车运行安全技术条件》； （2）GB18565-2001《营运车辆综合性能要求和检验方法》；（3）GB/T18344-2001《汽车维护、检测、诊断技术规范》；（4）JT/T478-2002《汽车检测站计算机控制系统技术规范》；（5）JT/T198-2004《营运车辆技术等级划分和评定要求》；（6）GB/T17993《汽车综合性能检测站通用技术条件》。 3、相关术语 （1）检测线：将检测设备按一定的检测顺序组成流水式的检测工艺路线，称为检测线；有全电脑控制装置和各个工位的检测程序指示器的称为全自动检测线； （2）工位：检测线上的一段可以容纳一辆受检车进行一个或多个项目测试的物理区域； （3）受检车辆:由检测线进行检测的机动车辆; （4）引车:指受检车辆在检测线上为了到达指定位置准备测试而
地铁车站建筑设计理念与方法 一、地铁车站建筑设计的理念 城市地铁作为一类大型的公益性快速交通设施，其最直接的功能应该是便当乘客的出行，是乘客的代步工具。那么在设计时，就必须倡导和体现出“以人为本”的理念，力求为乘客提供便当、舒畅、安全的乘坐环境。与此同时，在设计时，必须符合小噪音、低污染、低成本的要求，选择有利于乘客身心健康的设计方案。除此之外，城市地铁在设计过程中还应当尊崇“绿色”这一基本理念，打造成为城市快速绿色交通系统。 二、地铁车站建筑设计所遵循的基本原则 （1）实用性原则：地铁车站建筑在设计之初必须考虑到乘客密度与流动速率，在楼梯出入通道的设计时，必须确保乘客人流有序进出站和便当换乘其他线路，在客流高峰时能够满足乘客进出对楼道、电梯等的宽度要求。 （2）安全性原则：基于城市地铁进出站建筑主要是位于城市主要道路、广场、商场以及人口密度大的地方等的地下，在设计时，必须考虑到地铁建造及运营过程中整个建筑工程在结构布局上的安全性，避免造成对周边居民以及过往路人的安全损害。 （3）识别性原则：城市地铁作为一种定时、安全、快速、高校运作的公共轨道交通系统，其运营过程中的行驶速度较快，站与站之间的时间间隔较短，这就要求在设计时必须重视各个主要区域和位置的标示，不能让乘客浪费较长时间还找不到候车站台，避免乘客出现走失和迷路现象。 （4）经济性原则：城市地铁的建造和运营是一种较高投资行为，按照我国已建成地铁建筑设计，其每公里的平衡造价为6～7亿人民币，单车站建筑的土建工程总造价就足有占到了总投资的13%，这就要求在设计时应当注重经济性这一原则，避免出现资源利用和资金投入的浪费现象。 三、地铁车站建筑设计的方法 1.地铁车站内部布局的设计方法

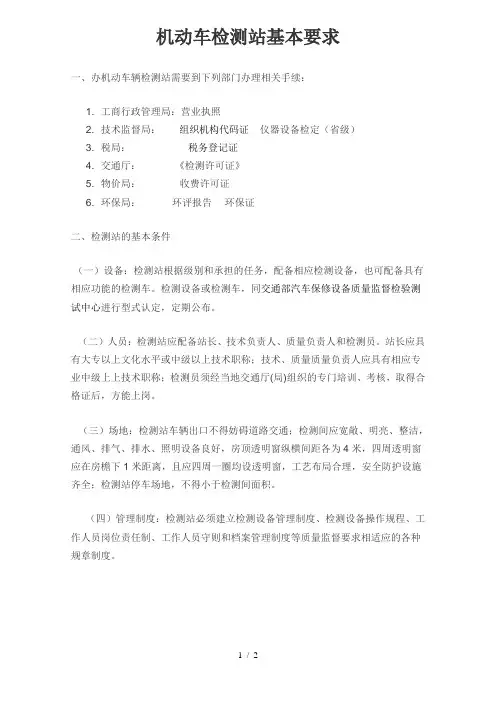

机动车检测站基本要求 、办机动车辆检测站需要到下列部门办理相关手续: 1. 工商行政管理局：营业执照 税务登记证 5. 物价局: 收费许可证6. 环保局： 环评报告 环保证 二、检测站的基本条件 （一）设备：检测站根据级别和承担的任务，配备相应检测设备，也可配备具有 相应功能的检测车。检测设备或检测车，同 交通部汽车保修设备质量监督检验测 试中心进行型式认定，定期公布。 （二） 人员：检测站应配备站长、技术负责人、质量负责人和检测员。站长应具 有大专以上文化水平或中级以上技术职称；技术、质量质量负责人应具有相应专 业中级上上技术职称；检测员须经当地交通厅 （局）组织的专门培训、考核，取得合 格证后，方能上岗。 （三） 场地：检测站车辆出口不得妨碍道路交通；检测间应宽敞、明亮、整洁， 通风、排气、排水、照明设备良好，房顶透明窗纵横间距各为 4米，四周透明窗 应在房檐下1米距离，且应四周一圈均设透明窗，工艺布局合理，安全防护设施 齐全；检测站停车场地，不得小于检测间面积。 （四）管理制度：检测站必须建立检测设备管理制度、检测设备操作规程、工 作人员岗位责任制、工作人员守则和档案管理制度等质量监督要求相适应的各种 规章制度。 三、 申报条件：检测站应具有车辆唯一性确认、整车装备完整有效性基本检验、 发动机技2.技术监督局: 组织机构代码证 仪器设备检定（省级） 4.交通厅: 《检测许可证》 3.税局:
