Fe-Cr-C系马氏体不锈钢的化学成分及性能特点
由于上述提到的马氏体不锈钢化学成分应有的三个条件，就必须有铁素体形成元素和微信公众号：hcsteel奥氏体形成元素有机的配合。但是，这种Fe-Cr-C系马氏体不锈钢中的铁素体形成元素主要是Cr，奥氏体形成元素主要是C，而不锈钢中的Cr含量必须wcr＞11%~13%以上，这就必须有相应的C含量，并且随着Cr含量的提高，也必须相应的提高C含量。这类钢主要有1Cr13、2Cr13、3Cr13、4Cr13、3Cr16、9Cr18等。
由于Fe-Cr-C系马氏体不锈钢的化学成分有着这种特性，因此，这类钢的脆硬性较大。这一方面是因为马氏体组织中C含量较高；另一方面，由于该钢C含量较高，也容易析出C化物。此外，其耐腐蚀性也比较差，因为C含量较高，更容易生成Cr的碳化物而引起贫Cr。Fe-Cr-C系马氏体不锈钢与其他类型不锈钢和耐热钢相比，具有较高的强度，但其耐腐蚀性能和焊接性要比奥氏体不锈钢和铁素体不锈钢差。对于有晶间腐蚀、点腐蚀和应力腐蚀等特殊腐蚀要求的零、部件不宜采用，这类钢主要用于制造硬度、强度和高周疲劳负荷要求较高的零、部件。
0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。目前321的产量已经很少了。只有一些军工还在使用。0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。 0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。 0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。除强度外，此钢的其他性能同于0Cr18Ni9。它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。上述两个钢种，在易产生应力腐蚀环境和产生点蚀和缝隙腐蚀的条件下，在选用时应慎重。[1] 特性 具有良好的耐蚀性、耐热性、低温强度和机械性能，冲压弯曲等热加工性好，无热处理硬化现象，无磁性。 用途 家庭用品、橱柜、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件。 化学成份
1.4021钢种简介：DIN 1.4021为马氏体不锈钢，又可称为420，有较好的耐蚀性能及较高的 力学性能。 特性：耐蚀性佳、较高的力学性能。 （1.4021）元素性能一览表： ￥（C）碳：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳 量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷 脆性和时效敏感性。 ￥（Si）硅：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉 强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。 硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低 碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能. ￥（Mn）锰：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在 碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强 度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11 －14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀 能力，降低焊接性能。 ￥（P）磷：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低 塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 ￥（S）硫：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在 锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于 0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常 称易切削钢。 ￥(Ni) 镍：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍 铬钢。 ￥（Cr）铬：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和 韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 1.4021用途： 瓶胚用钢：1.4021 螺杆用钢：1.4021 手术刀用钢：1.4021 塑胶模用钢：1.4021 阀门配件用钢：1.4021 汽车零配件用钢：1.4021 食品器械配件用钢：1.4021 热处理参考条件：使用硬度：/；已为预硬棒。
常用不锈钢种化学成分及性能对照 SUS304(不銹鋼)：用途最多之不銹鋼種，因含有 Ni 故比 Cr 鋼較富耐蝕性耐熱性，且具低溫強度，故機械特性非常好，加工硬化性非常大，加熱處理不硬化，非磁性，強度佳，較沒彈性，常使用厚度 0.4T ~ 1.0T 之間。故目前在Notebook 常被廣泛運用在需 結構強度之Bracket ,運用上必須 指定級數,以期達到設計之需求.一般最好取3/4H 為宜.若是須引伸抽型,若運用於LCD bracket ,一般最好取1/2H 為宜. 參考價格: 98NT$/Kg --0.5T , 130NT$/Kg--0.3T , 195NT$/Kg--0.2T . SUS301(不銹鋼)：Cr (鉻) 成分比 SUS304 低，耐蝕性較差，但冷間加工能得到非常高度的拉加及硬度，其特性用途廣大，因彈性佳，故目前在Notebook 常被廣泛運用在防EMI 上，做彈性接觸部份，但常用厚度在 0.4T ~ 0.07T 之間。運用上必須指定級數,以期達到設計之需求(例如彈力,強度).並須注意301材料有金屬結晶性方向性,越高級數者越是硬且脆,若成型上不注意,易造成隅角及側壁裂紋. 參考價格: 142NT$/Kg --0.5T , 183NT$/Kg--0.3T , 180NT$/Kg--0.2T . 285NT$/Kg --0.1T . SUS 301 與 SUS 304 材質硬度比較 SUS 301 H 材質 硬度 硬度 硬 度 硬度 SUS 301 H HV 480°±20° SUS 304 H HV 380°±20° SUS 430 HV 200° SUS 301 3/4H HV 380°±20° SUS 304 3/4H HV 300°±20° SUS 301 1/2H HV 300°±20° SUS 304 1/2H HV 260°±20° SUS 304 HV200°±20° 436L 436L ≤0.025 16.0～19.0 - 0.75～1.25 Ti 、Nb 、 Zr8×(C%+N%)～0.8 A ≥245 ≥410 ≥20 444 444 ≤0.025 17.0～20.0 1.75～2.50 Ti,Nb,Zr8×C%+N%)～0.8 A ≥245 ≥410 ≥20 马氏体 MARTENSITE 410 410 ≤0.15 11.5～13.5 - - - A ≥205 ≥440 ≥20 420J1 420J1 0.16～ 0.25 12.0～14.0 - - - A ≥225 ≥520 ≥18 420J2 420J2 0.26～0.4 12.0～14.0 - - - A ≥225 ≥540 ≥18
常用不锈钢化学成分 钢号国内号 各化学成分含量（%） C Cr Ni Ti Mn Si S Mo P Al Cu Fe 3040Cr19Ni9≤0.0818.0～20.08.0～10.5——≤2.00≤1.00≤0.030≤0.045————余量304L00Cr19Ni11≤0.0318.0～20.09.0～13.0——≤2.00≤1.00≤0.030≤0.045余量309S0Cr23Ni13≤0.0822.0～24.012.0～15.0——≤2.00≤1.00≤0.030≤0.035————余量3160Cr17Ni12Mo2≤0.0816.0～18.010.0～14.0——≤2.00≤1.00≤0.030 2.0～3.0≤0.045————余量316L00Cr17Ni14Mo2≤0.0316.0～18.012.0～15.0——≤2.00≤1.00≤0.030 2.0～3.0≤0.045————余量3211Cr18Ni9Ti≤0.1217.0～19.08.00～11.0≥5×C≤2.00≤1.00≤0.030≤0.035————余量322≤0.1216.0～18.0 6.00～8.00 1.00≤2.00≤1.00≤0.030≤0.045 1.00——余量332≤0.0819.0～23.030.0～40.0≤0.60≤2.00≤0.75≤0.030≤0.040≤0.60——余量4301Cr17≤0.1216.0～18.0≤0.60——≤1.00≤0.75≤0.030≤0.035——余量430LX1Cr17(铁素体)≤0.0316.0～19.0≤0.600.1～1.0≤1.00≤0.75≤0.030≤0.040——余量英格莱600≤0.1514.0～17.0≥72.0——≤1.00≤0.50≤0.015————≤0.506～10英格莱801≤0.0520.5032.0 1.10——————————0.15余量英格莱8250Cr21Ni42Mo3Cu2Ti≤0.0219.5～23.538.0～46.00.6～1.2≤1.00≤0.50≤0.030 2.5～3.5——≤0.20 1.5～3.022.0min 英格莱840≤0.0818.0～22.018.0～22.0—— 1.00 1.00————≤0.60——余量334≤0.0818.0～22.018.0～22.0≤0.60≤2.00≤0.75≤0.030≤0.040≤0.60——余量NAS840≤0.0818.0～22.018.0～22.0≤0.60余量310S0Cr25Ni20≤0.0824.0～26.019.0～22.0——≤2.00≤1.50≤0.030≤0.045————余量840REP≤0.0824.0～26.019.0～22.0——余量英格莱8001Cr21Ni33AlTi≤0.1019.0～23.030.0～35.00.40≤1.50≤1.00≤0.015——0.15～0.6≤0.7539.5min NAS800≤0.1019.0～23.030.0～35.00.15～0.6余量钢号国内号C Cr Ni Ti Mn Si S Mo P Al Cu Fe 注：钢号是美国命名法 各成分作用：C含量增加，合金硬度和耐磨性都增大，而塑性跟韧性减小； Si抗氧化；Mn在奥氏体中可耐磨，韧性好；P、S为有害杂质，P冷脆，S热脆； Cr、Ni、Mo具有抗蚀性，Ni只有与Cr一起才起作用；Al抗氧化；Cu耐蚀。
304钢材简介 编辑 304不锈钢材是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。耐高温方面也比较好，能高到1000-1200度。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。 2 钢材基本信息 编辑 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-8铬镍钢等高合金钢。 不锈钢防锈的机理是合金元素形成致密氧化膜，隔绝氧接触，阻止继续氧化。所以不锈钢并不是“不锈”。304材料出现生锈现象，可能有以下几个原因：1.使用环境中存在氯离子。氯离子广泛存在，比如食盐、汗迹、海水、海风、土壤等等。不锈钢在氯离子存在下的环境中，腐蚀很快，甚至超过普通的低碳钢。所以对不锈钢的使用环境有要求，而且需要经常擦拭，除去灰尘，保持清洁干燥。（这样就可以给他定个“使用不当”。）美国有一个例子：某企业用一橡木容器盛装某含氯离子的溶液，该容器已使用近百余年，上个世纪九十年代计划更换，因橡木材料不够现代，采用不锈钢更换后16天容器因腐蚀泄漏。2.没有经过固溶处理。合金元素没有溶入基体，致使基体组织合金含量低，抗蚀性能差。3.这种不含钛和铌的材料有天生的晶间腐蚀的倾向。加入钛和铌，再配以稳定处理，可以减少晶间腐蚀。从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢。304含铬19%，含镍9%。 304是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、普通化工设备、核能等. 304不锈钢化学成份
马氏体不锈钢 马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。 马氏体不锈钢是一类可以通过热处理（淬火、回火）对其性能进行调整的不锈钢，通俗地讲，是一类可硬化的不锈钢。这种特性决定了这类钢必须具备两个基本条件：一是在平衡相图中必须有奥氏体相区存在，在该区域温度范围内进行长时间加热，使碳化物固溶到钢中之后，进行淬火形成马氏体，也就是化学成分必须控制在γ或γ+α相区，二是要使合金形成耐腐蚀和氧化的钝化膜，铬含量必须在10.5%以上。按合金元素的差别，可分为马氏体铬不锈钢和马氏体铬镍不锈钢。 马氏体铬不锈钢的主要合金元素是铁、铬和碳。图1-4是Fe-Cr系相图富铁部分，如Cr大于13%时，不存在γ相，此类合金为单相铁素体合金，在任何热处理制度下也不能产生马氏体，为此必须在内Fe-Cr二元合金中加入奥氏体形成元素，以扩大γ相区，对于马氏体铬不锈钢来说，C、N是有效元素，C、N元素添加使得合金允许更高的铬含量。在马氏体铬不锈钢中，除铬外，C是另一个最重要的必备元素，事实上，马氏体铬不锈耐热钢是一类铁、铬、碳三元合金。当然，还有其他元素，利用这些元素，可根据Schaeffler图确定大致的组织。 铬是马氏体铬不锈钢最重要的合金元素。铬是铁素体形成元素，足够的铬可使钢变成单一的铁素体不锈钢，铬和碳的相互作用使钢在高温时具有稳定的γ 或γ+α相区，铬可以降低奥氏体向铁素体和碳化物的转变速度，从而提高淬透性；在大气H2S及氧化性酸介质中。它能提高钢的耐蚀性能，这与铬能促使生成一层铬的氧化物保护膜有关，但在还原介质中，随着铬含量的提高，钢的耐蚀性下降；铬含量的提高，钢的抗氧化性能也明显提高。 碳是马氏体铬不锈钢另一重要的合金元素。为了产生马氏体相变，碳含量要视钢中的铬含量而定，一般充分考虑碳、铬两者相互关系及碳的溶解极限(见图1-5)。在给定的铬量下，碳含理提高，强度、硬度提高，塑性降低，耐蚀性下降。
1.碳的影响： 碳在奥氏体不锈钢中是强烈形成并稳定奥氏体且扩大奥氏体区的元素，碳形成奥氏体的能力为镍的30倍。钢中随着含碳量增加，奥氏体不锈钢强度也随之提高。此外，还能提高奥氏体不锈钢在高浓氯化物（如42%MgCl2沸腾溶液）中的耐应力腐蚀性能。但是在奥氏体不锈钢中，碳通常被视为有害元素，因为在焊接或加热到450度到850度，碳可以和钢中的铬形成Cr23C6型碳化物。导致局部铬贫化，使钢的耐晶间腐蚀性能下降。20世纪60年代以来新发展的铬镍奥氏体不锈钢，为含碳量小于0.03%或0.02%的超低碳型不锈钢。因此，在冷、热加工及焊接与碳弧气刨时应防止不锈钢表面增碳，以免铬的碳化物析出。 2.铬的影响： 在奥氏体不锈钢中，铬是强烈形成并稳定铁素体的元素，可以缩小奥氏体区。在铬镍奥氏体不锈钢中，当碳含量为0.1%，铬含量为18%时，为获得稳定单一奥氏体组织，所需镍的含最最低为8%，铬能增大碳的溶解度而降低铬的贫化度，因而提高铬含量对奥氏体不锈钢的耐晶间腐蚀是有益的。铬还能极有效地改善奥氏体不锈钢的耐点蚀及缝隙腐蚀性能。因此铬对奥氏体不锈钢性能影响最大的是耐蚀性。铬可提高钢的耐氧化性介质和酸性氯化物介质的性能，在镍、钼、铜的复合作用下，铬可提高钢耐一些还原性介质、如有机酸、碱介质的性能。 3.镍的影响： 奥氏体不锈钢中主要合金元素镍，其主梌用是形成并稳定奥氏体，获得完全奥氏体组织，使强有良好的强度、塑性和韧性并具有优良的冷、热加工性、可焊性及低温与无磁性，镍还可以显著降低奥氏体不锈钢的冷加工硬化倾向。由于镍能改善铬的氧化膜成份、结构和性能，从而提高奥氏体不锈钢耐氧化性介质的性能。但是降低了钢的抗高温硫化性能，这是由于钢中晶界处形成低熔点硫化镍所致。 4.钼的影响： 钼的作用主要是提高钢在还原性介质（比如H2So4、H2PO4以及一些有机酸和尿素环境）的耐蚀性，并提高钢的耐点蚀及缝隙腐蚀等性能。含钼不儿钢的热加工性比不含钼的差，钼含量越高，热加工越坏。另外含钼奥氏体不锈钢中容易形成X（σ)沉淀，这会恶化钢的塑性和韧性。钼的耐点蚀和耐缝隙腐蚀能力相当于铬的3倍左右。 5.氮的影响： 氮日益成为铬镍氮奥氏体不锈钢的重要合金元素，氮能提高钢的耐局部腐蚀（耐晶间腐蚀、点蚀和缝隙腐蚀）性，氮形成奥氏体的能力与碳相当，约为镍的30倍。作为间隙元素的氮，其固溶强化作用很强，因为它的加入可以显著提搞奥氏体不锈钢的强度。每加入0.1%氮可使铬镍奥氏体不锈钢的室温强度提高60～100MPa。在酸介质中，氮可提高奥氏体不锈钢的耐一般腐蚀能力，适量的氮还可提高敏经态奥氏体不锈钢的耐晶间腐蚀能力。在氯化物环境中，氮提高奥氏体不锈钢耐点蚀和缝隙腐蚀性能十分显著。 6.铜的影响： 铜能显著降低铬镍奥氏体不锈钢的冷作硬化倾向，提高冷国工成型性能。奥氏体不锈钢中的铜含量为1%～4%时，铜对钢的组织没有影响，对钢的冷成型性有良好的作用，因此含铜的奥氏体锈钢多用于要求冷作的一些用途中，铜可以显著降低热加工性，特别是当奥氏休不锈钢中含镍量较低时更为明显，因此当钢中铜含量较高时，镍含量应相应提高。
301不锈钢牌号1Cr17Ni7 ；301不锈钢化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：16.0～18.0 ，Ni ：6.0-8.0，S ：≤0.03 ，P ：≤0.045 304不锈钢牌号：0Cr18Ni9（0Cr19Ni9）；304不锈钢化学成分% C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：18.0～20.0 ，Ni ：8.0～10.0，S ：≤0.03 ，P ：≤0.045 304L不锈钢牌号：00Cr19Ni10（0Cr18Ni10）；304L不锈钢化学成分% C：≤0.03 ，Si ：≤1.0 ，Mn ：2.0 Cr ：18.0～20.0 ，Ni ：9.0～13.0，S ：≤0.03 ，P ：≤0.045 321不锈钢牌号：1Cr18Ni9Ti；321不锈钢化学成分% C：≤0.08 ，Si≤1.0，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 302不锈钢牌号：1Cr18Ni9；302不锈钢化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≤0.03 ，P ：≤0.045 303不锈钢牌号：Y1Cr18Ni9；化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≥0.15 ，P ：≤0.20，Mo≤6.0 316不锈钢牌号：0Cr17Ni12Mo2；化学成分% C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：10.0～14.0 S ：≤0.03P ：≤0.045Mo≤2.0-3.0 316L不锈钢牌号：00Cr17Ni14Mo2；化学成分% C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0。 310不锈钢化学成分% C：≤0.25 Si ：≤1.5 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 310S不锈钢牌号：0Cr25Ni20/1Cr25Ni20Si2；310S不锈钢化学成分% C：≤0.08 Si ：≤1.5 Mn ：≤2.0 Cr ：23.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 317L不锈钢牌号:0Cr19Ni13Mo3 ；317L不锈钢化学成分%：C≤ 0.02 N ≤0.14 Cr ≤17.8 Ni ≤12.7 Mo≤ 4.1 309S不锈钢牌号0Cr23Ni13 ；309S不锈钢化学成分：C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：22-24 ，Ni ：12-15，S ：≤0.03 ，P ：≤0.045 314不锈钢牌号1Cr25ni20Si2；314不锈钢化学成分% ：C≤0.25，Si1.5-3.0，Mn≤2.00 ，P ≤0.04，S≤0.03，Ni：19-22，Cr：23-26 321不锈钢牌号：1Cr18Ni9Ti；321不锈钢化学成分% C：≤0.08 ，Si≤1.0，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 840的在国内可以用2520的代替,主要是含镍比例高,抗氧化性强；840不锈钢化学成分% : C：≤0.07，Si ≤1.5, Mn ≤2.0, Cr ：18.0～22.0,Ni ：18~23.0,S≤0.03,P0.045,Al:0.35,Ti:0.31

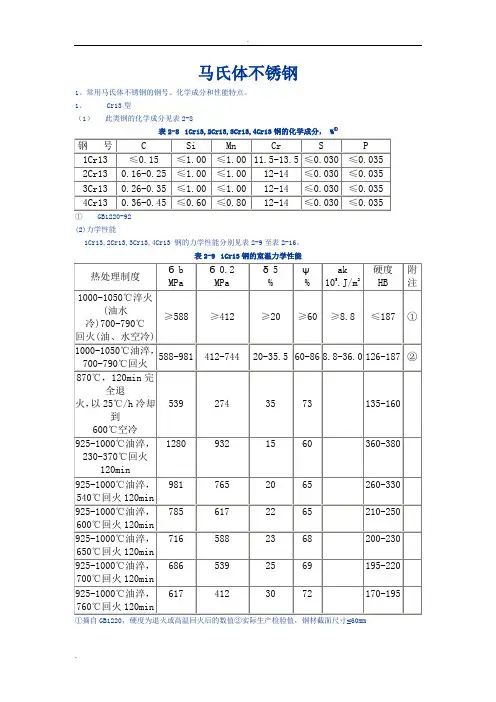

4.4 马氏体不锈钢 4.4.1、常用马氏体不锈钢的钢号、化学成分和性能特点。 1、Cr13型 （1）此类钢的化学成分见表2-8 表2-8 1Cr13,2Cr13,3Cr13,4Cr13钢的化学成分，%① ①GB1220-92 (2)力学性能 1Cr13,2Cr13,3Cr13,4Cr13 钢的力学性能分别见表2-9至表2-16。 表2-9 1Cr13钢的室温力学性能 ①摘自GB1220，硬度为退火或高温回火后的数值②实际生产检验值，钢材截面尺寸≤60mm 表2-10 1Cr13钢的高温力学性能
表2-11 2Cr13钢的室温力学性能 ①摘自GB1220，硬度为退火或高温回火后的数值； ②实际生产检验值，钢材截面尺寸≤60mm，硬度为退火后硬度值。 表2-12 2Cr13钢的高温力学性能
表2-13 3Cr13钢的室温力学性能 ①摘自GB1220，括号内硬度系退火或高温回火后的布氏硬度；②实际生产检验值。 表2-14 3Cr13钢的高温力学性能 表2-15 4Cr13钢的室温力学性能
①摘自GB1220；②实际生产检验值。 表2-16 4Cr13钢的高温力学性能 （3）耐蚀性能 1Cr13,2Cr13,3Cr13,4Cr13 钢均具有不锈性。在室温的稀硝酸以及弱有机酸中也有一定耐蚀性。1Cr13和2Cr13钢在某些介质中的耐蚀性能见表2-17和表2-18 表2-17 1Cr13钢的耐蚀性能
表2-18 2Cr13钢的耐蚀性能
（4）工艺性能 包括冷、热加工性能、热处理性能及焊接性能。1Cr13钢的冷塑性及深冲性、抛光性和切削加工性能均良好，其板材厚度与深冲度的关系见图2-49。它的热加工温度以850-1200℃为宜，随后需灰冷或砂冷。它的焊接性能与0Cr13相近，焊后若焊缝需进行机加工时，应进行退火处理。1Cr13钢的热处理工艺见表2-19。 图2-49 表2-19 1Cr13钢的热处理工艺 2Cr13钢冷塑性变形性能、深拉和深冲性以及切削加工性均尚好，它的热加工温度以850-1200℃为宜，随后需砂冷或及时进行退火处理。它的热处理工艺见表2-20。此钢焊后硬化倾向大，易出现裂纹。若用Cr202,Cr207等焊条焊接时，焊前需经250-350℃预热，焊后需在700-730℃回火，若用奥107，奥207等焊条焊接，则可不进行焊后热处理。 表2-20 2Cr13钢的热处理工艺 3Cr13钢由于碳含量高，故冷变形性能较1Cr13,2Cr13钢为差，但其热加工并无困难，热变形适宜温度为850-1200℃，随后需缓冷并及时退火。3Cr13钢的软化退火与淬火工艺与1Cr13,2Cr13相同，但回火温度较低，一般为200-300℃。由于3Cr13钢可焊性差，一般情况下它不用于焊接。 4Cr13钢的热加工温度与1Cr13，2Cr13，3Cr13相同。但其冷加工性能较3Cr13更差。热处理时退火温度为750-800℃，随后炉冷；淬火温度为1050-1100℃，然后油冷；回火工艺与3Cr13钢相同。此钢的可焊性很差，一般不用于焊接。 （5）物理性能 Cr13型不锈钢的物理性能见表2-21，它们的临界温度（℃）为： 钢号 Ac 1 Ac 3 Ar 3 Ar 1 Ms 1Cr13 730 850 820 700 340 2Cr13 820 950 - 780 - 3Cr13 820 - - 780 240 4Cr13 820 - - - 270 表2-21 Cr13型不锈钢的物理性能
301系列不锈钢化学成 分 https://www.doczj.com/doc/541361894.html,work Information Technology Company.2020YEAR
SUS301不锈钢-1Cr17Ni7 不锈钢材质性能及用途介绍 SUS301(L)-1Cr17Ni7对比304含有低Ni，Cr及高N成分，301 不锈钢在形变时呈现出明显的加工硬化现象。被用于要求较高强度的各种场合。根据粗压延可以达到的高强度化，对比Steel Al有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上达到重量轻，优秀的稳定性及经济性（301L） 化学成分：（单位：wt％） 301特性及用途： 机械性能： 301（L）— 1Cr17Ni7 —相对304含有低Ni，Cr及高N成分，经过粗压延可以达到高强度化 —相对碳钢，铝有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上可以减轻重量 ● 简介 301是一种亚稳奥氏体不锈钢，在充分固溶的条件下，具有完全奥氏体组织。在奥氏体不锈钢中，301是最易冷变形强化的钢种，通过冷变形加工可使钢的强度、硬度提高，并且保留足够的塑、韧性，加之此钢在大气条件下具有良好的耐锈性，但在还原性介质耐蚀性欠佳，在酸碱盐等化工介质耐蚀性较差，因此不推荐用于腐蚀苛刻的环境。301主要以冷加工状态应用于承受较高负荷，又希望减轻装备重量和不生锈的设备部件。此外，此钢在受外力撞击时易产生加工硬化可吸收更多的撞击能量，对设备和人员将提供更可靠的安全保障。 ● ●工艺性能
热加工工艺性能良好，可生产棒、板、管、带等冶金产品，热加工温度范围：1150～850℃，软化退火温度1050～1100℃。301焊接性良好，冷轧薄板焊接后在焊缝区产生低强度区。 ● 301L 在301基础上降低C的含量，改善耐晶间腐蚀，添加N，弥补C量下降引起的强度下降。
304及430不锈钢的化学成分及力学性能
00Cr17Ni14Mo2不锈钢 (316L不锈钢 ) SUS316（L）- 00Cr17Ni14Mo2 添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀 特性及实用用途： 化学成分：（单位：wt%) 机械性能： SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性
特性及实用用途： 化学成分：（单位：wt%) 机械性能： SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍
化学成分：（单位：wt％） 机械性能： SUS 430不锈钢钢种介绍 1、概要 含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。广泛使用的铁素体系不锈钢。 2、特点 1）深冲性能优秀，类似于304钢； 2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种； 3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备； 4）冷轧产品外观光亮度好，漂亮； 5)和304比较,价格便宜,作为304钢种的替代钢种。 2、适用范围 主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。
3、化学成分（JIS G 4305- 2005） (wt%) 4、性能（JIS G 4305-2005） 5、物理性能 6、热处理 熔点：1425~15100C； 退火：780~8500C。 7、使用状态 1）退火状态： NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态 8、使用注意事项 - 相对304，拉伸性能、焊接性能较差； - 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意； - 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
不锈钢简介 一、不锈钢的特性： 1、不锈钢定义：不锈钢通常指具有抵抗空气、水、酸、碱盐或其它介质腐蚀能力的钢根据合金成份的不同，分别侧重不锈性和耐酸性，有些钢虽然具有不锈性，但不一定耐酸，耐酸钢通常具有不锈性。所有的不锈钢没有一种能够应付所有的腐蚀环境，都可以不生锈。“不锈钢”是一种错误的名称，因为没有一种能够应付所有腐蚀环境，都可以不生锈的，不锈钢的真正含义只是“难生锈”而已。 2、不锈钢的分类： （1）按组织结构：马氏体不锈钢，铁表体不锈钢，奥氏体不锈钢，双相不锈钢； （2）按钢中主要化学成份：铬不锈钢镍不锈钢，铬镍钼不锈钢，超低碳不锈钢。（用于生产紧固件主要使用300系奥氏体不锈钢，此类不锈钢的主要化学成份是18%铬加8%镍，即一般所称的18-8不锈钢，属铬镍不锈钢系列） （3）奥氏体不锈钢的特性：正常状态下无磁性，冷作加工后略有磁性；在各种温度，均可保持其奥斯田组织，不发生相变，所以不能用热处理使其硬化；但施予冷作加工，可使其硬化，并增加强度。主要有以下几种钢种：302HQ（0Cr18Ni9Cu3）、SUS304(0Cr18Ni9)、304M、304J3(302HC)、316(0Cr17Ni12Mo2)、316L(0Cr17Ni14Mo2)。 302HQ：低碳，低氮，低硫，极低之加工硬化率，极佳之冷间加工性，适用于形状复杂，成型难度高之用途。 304：加工硬化率适中，适于一般的冷加工及伸抽，冷加工性能较好。 304M：中等的加工硬化率，适于一般的冷间加工及伸抽。 304HC：添加铜取代镍，降低钢材之加工硬化率，且可维持较低之导磁性。 SUS316：加钼，更佳的耐蚀性及耐孔蚀性。 SUS316L：低碳，较316更佳的耐蚀性及更佳的冷加工性。 二、奥氏体钢螺栓、螺钉和螺柱机械性能
马氏体不锈钢 1、什么是不锈钢 不锈钢(Stainless Steel)是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学介质腐蚀(酸、碱、盐等化学浸蚀)的钢种称为耐酸钢。由于两者在化学成分上的差异而使他们的耐蚀性不同，普通不锈钢一般不耐化学介质腐蚀，而耐酸钢则一般均具有不锈性。 2、分类 不锈钢常按组织状态分为：马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体（双相）不锈钢及沉淀硬化不锈钢等。另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。 1、铁素体不锈钢：含铬12%～30%。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。 2、奥氏体不锈钢：含铬大于18%，还含有8%左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。奥氏体不锈钢的常用牌号有1Cr18Ni9、0Cr19Ni9等。0Cr19Ni9钢的Wc<0.08%，
钢号中标记为“0”。这类钢中含有大量的Ni和Cr，使钢在室温下呈奥氏体状态。这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。 3、奥氏体- 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。 4、马氏体不锈钢：强度高，但塑性和可焊性较差。马氏体不锈钢的常用牌号有1Cr13、3Cr13等，因含碳较高，故具有较高的强度、硬度和耐磨性，但耐蚀性稍差，用于力学性能要求较高、耐蚀性能要求一般的一些零件上，如弹簧、汽轮机叶片、水压机阀等。这类钢是在淬火、回火处理后使用的。 5、沉淀硬化不锈钢：基体为奥氏体或马氏体组织，沉淀硬化不锈钢的常用牌号有04Cr13Ni8Mo2Al等。其能通过沉淀硬化（又称
1.不锈钢201 202 301 304 316 主要考虑防锈，硬度，加工性能等，201 202 301 304 316在防锈耐热韧性都依次提升。 202 304 316 对应的密度：7.74 7.93 7.98； 在100温度下的热导率16.3 16.3 20.5； 膨胀系数温度20--100 15.5 16.0 16.0； 电阻率温度20：0.65 0.73 0.75。 1.1钢号、牌号及化学成分 国际不锈钢标示方法 美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中： ①奥氏体型不锈钢用200和300系列的数字标示，例如，某些较普通的奥氏体不锈钢是以201、304、316以及310为标记； ②铁素体和马氏体型不锈钢用400系列的数字表示。 ③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标记，双相（奥氏体－铁素体）， ④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命名。 化学元素 氢H，氦He， 锂Li，铍Be，硼B，碳C，氮N，氧O，氟F，氖Ne， 钠Na，镁Mg，铝Al，硅Si，磷P，硫S，氯Cl，氩Ar， 钾K，钙Ca，钪Sc，钛Ti，钒V，铬Cr，锰Mn，铁Fe，钴Co，镍Ni，铜Cu，锌 1.2不锈钢304、316区别 304不锈钢板性能特点用途：作为不锈钢耐热钢使用最广泛，食品用设备，一般化设备，原子能工业设备。304是最普遍的钢种，耐腐蚀性、耐热性、低温强度、机械性能良好。深冲压、弯曲等常温加工性能较好，热处理后不会硬化。家庭用1、2种西餐具、Sink、室内配管、热水器、浴缸、锅炉、汽车零部件（擦窗器、回气管）、医疗机械、建筑材料、化学、食品工业、纺织产业、制酪产业、船舶零部件(非磁性，使用温度：-196至800℃）。
不锈钢化学成分 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
? 产品名称标准：不锈钢GB1220-92 牌号：化学成分% C：≤0.07 Si ：≤1.0 Mn ：≤2.0 Cr ：17.0～19.0 Ni ：8.0～11.0 Mo ： Cu ： Ti ： S ：≤0.03 P ：≤0.035 Al ： 美国：304
日本：SUS304 德国：X5Cr-Ni18.9 各种不锈钢的耐腐蚀性能 304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。 303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。
304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。 304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。 305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。 308 不锈钢用于制作焊条。 309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着特别高的抗渗碳能力和抗热震性． 316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。
超马氏体不锈钢简介 超马氏体不锈金刚亦称软马氏体不锈钢 ，有的也叫做可焊接马氏体不锈钢或13Cr 不锈钢。 传统的马氏体不锈钢通常是指410、420和431等牌号的不锈钢，含铬量分别为13%和17%左右。由于这类钢缺乏足够的延展性，而且在制造过程中墩应力裂纹下分敏感，可焊性差，因而，使用受到限制，成为不锈钢簇中不太受关注的一类材料。 为了克服上述不足，50年代末，瑞士人引入软马氏体的概念。最初的目的是为了改善水轮发电机叶轮的焊接性能。通过降低含碳量（最高碳含量为0.07%），增加镍含量（3.5%-4.5%），开发出了一系列新的合金。这类合金抗拉强度高，延展性又好，焊接性能也得到了改善。 随着冶炼技术进步，AOD/VOD 精炼技术广泛地应用于不锈钢的精炼，这类合金的最高碳含量从0.07%降低到0.05%和0.03%。经过人们不懈的努力，碳含量进一步降低，同时合金成分经过进一步优化，不锈钢的综合力学性能得到提高，耐腐蚀性良好，特别是焊接性能得到显著改善，形成了新的超马氏体不锈钢系列，成为不锈钢族中耀眼的一个系列，受到人们广泛的关注。近年来，采用加压冶金技术开发的含氮马氏体不锈钢也属于马氏体不锈钢范围。 超马氏体不锈钢的典型化学成分见下表。 典型超级马氏体不锈钢的化学成分，% 超马氏体不锈钢的力学性能
超马氏体不锈钢不仅具有较好的耐腐蚀性、可焊接性，而且具有强度高和低温韧性好的特点。典型的力学性能如下： 屈服应力：σ0.2为550-850MPa 抗拉强度：σb为780-1000MPa 冲击强度大于50J 延伸率大于12% 超马氏体不锈钢在加工制造过程中又采取了特殊的工艺措施，使得新的超马氏体不锈钢的焊接性能大大超过了传统的马氏体不锈钢。超马氏体不锈钢由于含碳量低，相当于提高了基体金属中含铬量的比例，所以耐腐蚀性好。 超级马氏体不锈钢的应用前景 超马氏体不锈钢除具有传统马氏体不锈钢的特点，可以应用于泵、压缩机、阀门及其它机加工用途外，超马氏体海洋用管已经开发成功，满足了海上石油天然气公司对工艺用无缝管输送管道的要求，成为海洋用钢的新成员。 荷兰的NAM石油天然气公司已经决定对他们位于荷兰北部格罗宁根的天然气田的湿天然气处理设施进行现代化改造，包括对30个球罐进行大修和对所有输送管道的更换，新选用的材料全部是超马氏体13Cr不锈钢。 阿曼国的液态天然气工程需要铺设几十公里长的输送管线，也采用的是超马氏体不锈钢。埃及和尼日利亚也在研究类似的工程。 此外，如水力发电、采矿设备、化工设备、食品工业、交通运输及高温纸浆生产设备也是极具潜力的应用领域。 超马氏体不锈钢的经济性 在超马氏体不锈钢取得成功之前，对许多应用不锈钢的领域，特别是含二氧化碳，或者含二
254SMO、AL－6XN等超级奥氏体不锈钢性能 1.1 化学成分与金相组织 一些主要高合金奥氏体不锈钢的主要化学成分在表1中给出。其中AL－6XN 和254 SMO为典型的6钼超级奥氏体不锈钢，而654 SMO为典型的7钼超级奥氏体不锈钢。 超级奥氏体不锈钢的基本金相组织为典型的，百分之百的奥氏体。但由于铬和钼的含量均较高，很有可能会出现些金属中间相，如chi和σ相。这些金属中间相常常会出现在板材的中心部位。但是如果热处理正确，就会避免这些金属中间相的生成，从而得到近百分之百的奥氏体。254 SMO 的金相组织没有任何其它金属中间相。该组织是经在1150～12000C温度下热处理之后得到的。 在使用过程中，如果出现了少量的金属中间相，它们也不会对机械性能和表面的耐腐蚀性能有很大的影响。但是要尽量避免温度范围600～10000C，尤其是在焊接和热加工时。 1.2 机械性能 奥氏体结构一般具有中等的强度和较高的可锻性。在加入一定量的氮之后，除提高了防腐能力外，在保持奥氏体不锈钢可锻性和韧性的同时，高氮超级奥氏体不锈钢还具有很高的机械强度。其屈服强度比普通奥氏体不锈钢要高出50～100％。在室温和较高温度下氮对机械性能的影响分别在表2和表3有所显示。
如表2和表3所示，在所有温度下机械强度均随氮含量的增加而提高。尽管强度增加了许多，但超级奥氏体不锈钢的延伸率仍然很高。甚至高于许多低合金钢的延伸率。这主要是由于其较高的含氮量和与之相关的另一个特点——高加工硬化率，见图2和图3。因此经冷加工成型的部件就可获得很高的强度。可利用这一特性的用途包括较深井中的管道及螺栓等。和普通奥氏体不锈钢一样，超级奥氏体不锈钢的低温性能也是很好的。超级奥氏体不锈钢的抗撞击及抗断裂能力是很高的，并且只有在低达－196℃时才会略有下降。 1.3 物理性能 物理性能主要取决于奥氏体结构，同时也部分地取决于材料的化学成分。就是说超级奥氏体不锈钢较普通奥氏体不锈钢，如304或316型，在物理性能方面是没有很大区别的。表4列出不同合金的一些典型物理性能值。 在结合部位上可能会出现一些变形。虽然镍基合金的热膨胀度一般较低，但其较差的导热性正好将其这一优点抵消。这些物理性能在设计用不锈钢制作部件或不锈钢与其它合金连接时，具有很重要的意义。 2 超级奥氏体不锈钢的耐腐蚀性能 在很大程度上，奥氏体不锈钢的发展是为了满足各种环境中对防腐性能的要求。许多合金曾是被设计用于一种特定环境的，随后其应用范围发展得越来越广泛。因此，对超级奥氏体不锈钢的选用，其耐腐蚀性能是一个很重要的依据。这里主要介绍均匀腐蚀、点蚀、缝隙腐蚀和应力腐蚀破裂。 3.1 均匀腐蚀 提高不锈钢稳定性的最重要合金元素为铬和钼。超级奥氏体不锈钢中这些成分的含量均较高，因此在各种溶液中都显出很好的耐腐蚀性。在有些环境中，硅、铜和钨等元素的添加可进一步提高材料的耐腐蚀性。图1所示是一些奥氏体不锈钢在纯硫酸中的等腐蚀速度曲线图。可以看出，合金含量较高的不锈钢，如904L，254 SMO和654 SMO等，在较大浓度和温度范围内比普通型奥氏体不锈钢，如304和316等，具有更好的耐腐蚀性。该图同时也显示了高硅不锈钢SX具有非常强的，抵抗浓硫酸的能力。
