第10章给水排水工程图
第9章给水排水工程图
9.1 概述
给水排水工程包括给水工程、排水工程和建筑给水排水工程三个方面。建筑给水排水工程是指建筑给水、建筑排水、热水供应、消防用水及屋面排水等工程。
建筑给水排水工程图是用来表示民用建筑内部的厨房、浴厕及工业建筑中锅炉房、澡堂、化验室以及需要用水的车间等各卫生器具、设备、管道及其附件的类型、大小、在建筑物内的安装位置及安装方式的图样。它主要包括管道平面布置图、管道系统轴测图、安装详图、图例及施工说明等。
建筑给水排水施工图中常用的图例见表9－1～9－6所示。在给水排水施工图中，许多的器具和设备都是用图例来表达的。对于标准产品，须在图例中注明标准详图的图号或者产品规格。
表9－1 管道连接图例
表9－2 管道图例
表9－3 管道附件图例
表9－4 给水配件图例
9.2 建筑给水工程图表9－5 卫生设备图例
表9－6 其他图例
9.2.1 建筑给水管道的组成
建筑给水管道一般由下列各部分组成（图9－1）。
1、引入管；
2、水表；
3、干管；
4、立管；
5、支管；
6、用水设备。
9.2.2 建筑给水的布置方式
1、直接供水方式（图9－1（a））
2、设置水箱的供水方式
3、设置水箱和水泵的供水方式（图9－1（b））
4、分区供水方式（图9－1（c））
9.2.3 建筑给水管道的布置原则：
1、保证供水安全，力求管线简短，平直。
2、使用方便，避免或者尽量减小与建筑，结构框架，暖通，电气各方面的矛盾。
3、便于施工，便于使用中的维护与管理。
9.2.4 建筑给水管道平面布置图的内容
1、比例和线型
建筑给水管道平面图的比例，可以采用与房屋建筑平面图相同的比例，一般为1：100的比例来绘制。如果卫生设备或管线布置比较复杂的房间，用1：100的比例不能够表达清楚时，可用较大一些的比例如1：50来作图。
管道平面图中重点突出给排水的管道布置和卫生设备，，这些内容要用粗实线绘制；房屋建筑只是一个辅助内容，所以房屋的平面图用细实线绘制。
2、管道平面图的数量和图示范围
由于底层室内管道与户外管道相连，底层管道平面图要求单独绘制一个。
各个楼层的管道平面图一般要求分层绘制，并且不必将整个楼层全部画出，只画出与用水设备和管道布置有关的房屋平面图（图9－2）。
但图中必须注明各楼层的层次和标高，及墙、柱的定位轴线和轴线尺寸。对于大型或者高层建筑物，在底层管道平面图上，还应画出“指北针”来表示朝向。
3、卫生器具及用水设备的平面布置图
各种卫生器具和用水设备，都按照比例用图例表示。
4、管道的平面布置
管道是建筑给水排水平面布置图的主要内容，一般用单线条的粗实线表示。
底层平面布置图上应画出与室外相连的管道的位置，并应画出引入管、干管、立管、支管和配水龙头。立管在平面图上用小圆圈表示，立管的数量多于一个时，应加以编号，编号如图9－3所示。
5、建筑给水管道平面图的画图步骤
（1）先绘制底层给水管道平面图，再绘各楼层的给水管道平面图。
（2）在绘制每一层给水管道平面图时，先画房屋建筑平面图以及卫生器具平面图，再绘制给水管道平面布置图。
（3）在绘制给水管道平面布置图时，一般先画立管，再画给水引入管，最后按水流方向画出各干管、支管和各种附件。
（4）画出必要的图例，标注有关尺寸、标高、编号和文字说明等。
9.2.5 建筑给水管道轴测图
1、建筑给水管道轴测图的比例一般与管道平面布置图的比例相同，采用1：100的比例，有时也可以采用1：50的比例绘制。
2、建筑给水的轴测图一般采用的是正面斜等轴测投影图。
3、轴测图中的管道都用单线条来表示，其图例和线型都与平面布置图中的相同。
4、在绘制管道的轴测投影图时，当空间成交叉的管路在轴测投影图中两根管道重影时，应判断其前后及上下的可见性。
5、对于卫生器具和管道布置完全相同的楼层，可以只画一个有代表性的楼层的所有管道的轴测投影图，而其他的楼层的管道可以省略不画。如图9－4所示。
6、给水管道轴测图中应该标注管径和标高。
7、建筑给水管道轴测投影图的画图步骤
（1）确定轴测投影轴的位置。
（2）从引入管开始，画出系统的立管，确定出楼层的地面线、屋面线。
（3）根据标高绘制水平干管，水平干管一般应该与OX轴、OY轴平行，其长度可从平面图中量取。
（4）确定各支管的高度，并根据各支管的轴向，画出与立管相连的支管。
（5）画出各个用水设备的图例符号。
（6）标注各个管道的直径和标高。
9.3 建筑排水工程
9.3.1 排水系统的组成（图9-5）
1、污水，废水收集器具
①．生活用水器具，如洗涤盆。
②．生产设备上集水器具（设备上的排水装置），如车床冷却用肥皂水。
③．屋面雨水的集雨器，如雨水斗。
④．地漏。
2、排水管道
①．设备排水管由排水设备到后续管道的部分。
②．排水横支管水平方面输送污水和废水的管道。
③．排水立管接受横支管的来水，向下垂直排出。
④．排出管收集一根或几根立管的污水，并从水平方向排至室外污水检查井的管段。
3、水封装置
排水管道上的一段存水设备，用来阻挡排水管道中产生的臭气，使其不致溢到房间里，以便保持室内空气清洁。常用的管式存水弯有：S形和P形。
4、通气管
在顶层检查口以上的立管管段为通气管。通气管通常伸出屋顶的长度为：不上人屋顶：≥0.30m，可上人屋顶：≥2.0m。通气管顶上用铅丝网球或其它格栅罩，以防堵塞。
6、污水局部处理设备
建筑排水不符合水质排放标准时，在排放前局部处理所需设备。
常用的有：隔油池，化粪池，降温池，酸碱中和池等。
9.3.2 室内排水管的布置与敷设
1、排水管布置的特点：
①．常含有大量的悬浮物及纤维类，或大块其它杂质，易阻塞管道。
②．排水管一般比较粗大，同时排出的水温度相对较低，夏天，有时外管会产生凝露水。
2、排水管布置一般原则：
①．力求简短。
②．减少拐弯，以免塞阻。
③．不能穿越卧室，客厅，贮藏柜，物品堆放处的上方，不能穿越炉灶上方，避免漏水损坏物品。
④．不穿过烟道，以免引起管道腐蚀。
⑤．不穿越沉降缝，伸缩缝，重载地段，以免损坏管道。
⑥．不穿越冰冻地段，避免管道发生冻裂。
3、室内排水管的布置与敷设
（1）设备排水管，应设置水封管（S，P型）。
（2）排水横支管，是设备排水管与立管的连管。
（3）排水立管，设在排水量最大，含杂质最多的排水设备附近，（如住宅中大便器附近）。
（4）排水横干管与排出管
（5）通气管
（6）管径的一般规定：
①．一般排水设备的排水横管及立管直径φ≥50mm。
②．小便池排水管，含油脂的排水管直径φ≥75mm。
③．大便池后排水管直径φ≥100mm。
9.3.3 建筑排水管道平面布置图的内容
1、比例和线型
建筑排水管道平面图的比例，与建筑给水和房屋建筑平面图的比例相同，一般为1：100的比例来绘制。
每条水平排水管道通常用单线条粗虚线表示。底层平面布置图应画出室外窨井、排出管、横干管、立管、横支管及卫生器具排水泄水口，其中立管用粗点圆表示。
2、排水管道平面图中管道的表示
为了便于看图，各种管道须按照系统分别予以标志和编号。排水管以窨井连接的每一排出管为一系统。
9.3.4 建筑排水管道轴测图
排水管道轴测图表达其空间连接和布置情况。如图9－7所示。
1、建筑排水管道轴测图的图示与给水管道轴测图基本上是一样的。所采用的比例也基本一致。
2、建筑排水管道轴测图中的管道用粗实线表示。
3、在建筑排水管道轴测图上应标注与平面布置图中的“索引符号”的代号与编号相对应的“详图符号”。
4、建筑排水管道轴测图只须绘制管路及存水弯，卫生器具及用水设备可不必画出。
5、建筑排水系统中各种不同类型卫生器具的存水弯及连接管，都须分别标出其公称直径。同一排水横支管上的各个相同类型卫生器具的连接管，只须标出一个管径就可以了。不同管径的横支管、立管、排出管等都须逐段分别标注。
6、建筑排水横管都应该向立管方向具有一定的坡度，并应该标注坡度的大小。
7、建筑排水管道应该标注标高。
8、建筑排水管道轴测图的画图步骤：
（1）轴向选择与建筑给水轴测图是一致的。从排出管开始，再画水平横干管，最后画立管。
（2）确定立管上的各个地面、楼面和屋面的标高。
（3）根据设备的安装高度及管道的坡度确定横支管的位置。
（4）绘制建筑排水设备附件的图例符号
（5）绘制各种墙、梁的断面符号。
（6）标注管道的管径、坡度、标高、编号及必要的文字说明。
图9－7 建筑排水管道的轴测图
[汇总]建筑给排水图集建筑给排水设计给排水设计施工图给排水施工图给排水大样图 建筑给排水图集建筑给排水设计给排水设计施工图给排水施工图给排水大样图 7.5设备控制图 04FD02 防空地下室电气设备安装 12路电容柜接线图 15.仪表电缆保护及连接图册 35-0.38KV变压器二次电路图 35-6~10KV变压器二次电路图 35KV开关柜微机综合保护原理图 6#机专用盘图纸 630kVA及以下室内型 6OOMW机组一次接线全图 900MW超临界机组DEH系统图 ABB软启动接线、控制原理图 cmc-P(L)喷淋专用一用一备软起动控制装置原理图 D0608UPS二次接线图 DW17主备回路图 DW17主备自投主电自复回路 F&G SF6环网柜 GCS总装图12张 GGD3一、二次电路图及设备表(58张) GGD总装配图(35张) GZG58微机高频开关直流电源柜图纸 LED显示屏 M开关自投自复三联锁 plc柜设计图 PLC控制交流双速电梯电气图 PLC控制两进一联络 SWB-05-56定量给料机原理图 VS1进线柜原理图 α角伺服器原理图
泵站系统 变电所10KV进线、计量柜、变压器柜原理图 变频调速系统电气原理图 变频器控制原理图 变压器全套图纸 变压器微机保护监控二次电路图柴油发电机组并机控制器图纸柴油发电机组控制器图纸 常用CAD电气图库对照 常用电气控制原理图通用图厂配电变压器二次图 单电源进线配双台变压器(400,630kVA及以下) 电动控制图 电机控制原理图 电机控制原理图大全 电炉全套图纸 电气原理图 电梯电梯主回路图纸 电站电气二次图 断路器选型.图纸及外型尺寸断路器原理图 二次设备电路图 二台(VI)喷淋互备自投星--三角降压起动控制电路图 发电机保护系统图 锅炉控制装置系统图 国外系统控制图 豪华会所电气设计图
第十章建筑给水排水施工图 10.1 概述 一、给水排水工程简介 给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程，它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。 1、给水排水工程包括给水工程和排水工程。 1）给水工程包括水源取水、水质净化、净水输送、配水使用等。 2）排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总，再经过污水处理后排放出去。 2、给水排水工程图按内容大致分为： 1）室内给水排水施工图 2）室外给水排水施工图 3）水处理设备构筑物工艺图 下面着重介绍室内给水排水施工图。 自室外给水管引入至室内各配水点的管道及 其附件。 进户管→水表→干管→支管→用水设备室内给水排水系统 排水设备→支管→干管→户外排出管 室内排水系统：自各污水、废水收集设备（如卫生洁具、洗涤池等）将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。 二、给水排水施工图的组成 给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流设计和施工人员按图施工。给水排水施工图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求。 三、给水排水施工图的一般规定及图示特点
1、一般规定 绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1－86及《给水排水制图标准》GBJ 106－87等相关制图标准。 1）图线 给水排水施工图，采用的各种线型应符合表10-1的规定。 2）比例 建筑给排水平面图采用的比例有：1：200、1：150、1：100，且宜与建筑专业一致； 建筑给排水轴侧图采用的比例有：1：150、1：100、1：50，且宜与相应图纸一致。 3）标高与管径 室内工程应标注相对标高。压力管道应标注管中心标高；重力流管道宜标注管底标高。标高单位为m。 管径的表达方式，依据管材不同，可标注公称直径DN、外径D×壁厚、内径d 等。 2、图示特点 （l）给水排水施工图中所表示的设备装蚩和管道一般均采用统一图例，在绘制和识读给水排水施工图前，应查阋和掌握与图纸有关的图例及其所代表的内容。 （2）给水排水管道的布置往往是纵横交叉，给水排水施工图中一般采用轴测投影法画出管道系统的直观图。 （3）给水排水施工图中管道设备安装应与土建施工图相互配合，尤其是留涧、预埋件、管沟等方面对土建的要求，必须在图纸说明上表示和注明。 四、给水排水施工图中的常用图例（表10－3） 五、给水排水管线的表示方法 1、管道图示 管线即指管道，是指液体或气体沿管子流动的通道。管道一般由管子、管件及其附属设备组成。 （1）单线管道图。 在同一张图上的给水、排水管道，习惯上用粗实线表示给水管道，粗虚线表示排
给水排水系统图(施工图)绘制规则 建设部建筑设计院水专业组 摘要：随着经济的迅速发展，民用建筑物的功能与体型日趋复杂、庞大，用传统的轴侧图画法绘制给排水系统图遇到了困难。介绍了平面展开图画法，对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。 关键词：建筑给水排水系统图绘制规则 Formulation of Working Drawings of Water and Discharge System Abstract：The function and size of civil buildings are going to complicating and hugeness day by day with the fast development of national economy.The axonometric projection is not fit the progressing demand in making up of working drawings of water and discharge systems.A new advance called flat-developing drawing based on improved axonometric projection with simplified lineation and enhanced expression of systematic function and principle is presented in this paper.▲ 1 说明 我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。系统图则借鉴美、英、日等国较简练的绘图方法，在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。 系统图的这种画法对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。它大大节省了制图画图的时间。经过十几年的实践，效果良好。为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进行整理、加工及完善，使其系统化。本文暂把其称之为系统图的新型画法，并做一简单介绍。 1.1采用新画法的理由 改革开放以来，随着经济的迅速发展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。综合表述新型画法的理由和意义，有以下几点： (1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。 (2)一些大型复杂建筑的系统轴侧图在一张图上完不成。
给排水工程图纸识图重点知识 建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水。(其管道输送介质为水) 一、给排水工程的主要功能 （1）建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。 （2）建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。 （3）消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。 （4）建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。 1. 设备表、主要材料表 在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途；有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的Ｎ用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵。 知识拓展：备用与库存的区别 因为在实际运行当中，水泵的故障率比较高；同时各消防系统的水泵平时开启机会较少，导致水泵的故障难于被发现；平时淹没于水中的潜水泵，正常损耗较严重，故障多发。而在很多重要的建筑物，特别是各类高层建筑当中，各系统中的水泵扮演了非常重要的角色，没有了水泵的运作，整个系统就等于人体失去了心脏。所以建筑给排水系统中一般都要求会设置备用水泵和库存水泵，增加各系统的运行可靠性。在建筑重要位置(如：消防泵、消防电梯集水坑)一般采用一用一备方式，在非重要部位(如地下停车场集水坑)一般采用一用一库存方式。 备用：作为备用的水泵正常连接在系统当中，并设置阀门等器件保证其运行和不运行时整个系统的稳定。在常用的水泵发生故障的时候，备用水泵通过电控装置自动切换投入运行。常用水泵和备用水泵并没有严格的区分，为控制设备损耗，一般会采用定期、定时方式轮换运行。 库存：作为库存的水泵平时并未被安装到系统当中，而是作为备件保存在仓库里，在工作水泵出现故障时候，作为应急备件进行紧急更换。 2. 图例 给排水工程的图例一般都比较形象和简单，本教材所提供的某综合楼给排水工程施工图亦然，不过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯通，遇见陌生的图例时也能进行推测，迅速接受。例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。详见水施-02。

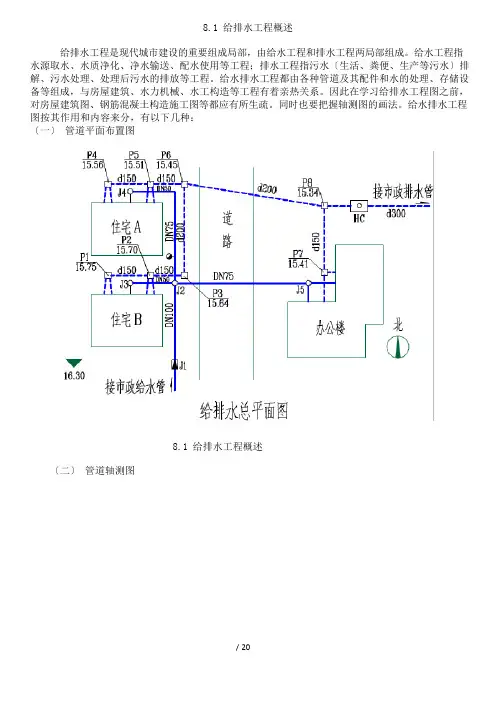

8.1 给排水工程概述 给排水工程是现代城市建设的重要组成部分，由给水工程和排水工程两部分组成。给水工程指水源取水、水质净化、净水输送、配水使用等工程；排水工程指污水（生活、粪便、生产等污水）排除、污水处理、处理后污水的排放等工程。给水排水工程都由各种管道及其配件和水的处理、存储设备等组成，与房屋建筑、水力机械、水工结构等工程有着密切关系。因此在学习给排水工程图之前，对房屋建筑图、钢筋混凝土结构施工图等都应有所认识。同时也要掌握轴测图的画法。给水排水工程图按其作用和内容来分，有以下几种： （一）管道平面布置图 8.1 给排水工程概述 （二）管道轴测图
