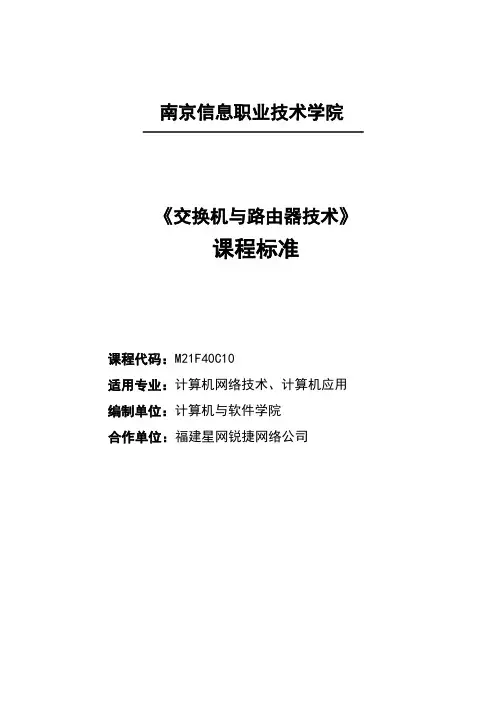

《交换与路由技术》课程标准
1、课程性质
《交换与路由技术》是计算机网络技术专业所设置的一门专业核心课程。路由器、交换机是现代组网时必不可少的两种常用网络设备。路由及交换技术涉及网络技术、通信技术等各种领域。在计算机网络专业开设该课程，主要介绍路由器和交换机有关的基本理论和具体应用，以便在实际组建网络时能更好地使用设备。本课程以《计算机网络基础》的学习为基础，要求学生对《计算机网络基础》相关知识掌握扎实。
2、设计思路
《交换与路由技术》的总体设计思路：打破以知识传授为主要特征的传统学科课程模式，从“工作任务与职业能力”分析出发，设定职业能力培养目标，变书本知识的传授为动手能力的培养，开发基于工作过程的项目课程，以工作任务为中心组织课程内容，让学生在完成具体项目的过程中来构建相关理论知识，并发展职业能力。本课程以网络集成岗位能力需求为主线，培养学生网络IP地址
规划能力、网络设备基础应用能力、网络设备维护管理能力；以路由器基本配置、路由协议配置、NAT配置、交换机VLAN配置和SPF配置为中心，组织课程内容，实现理论与实践一体化教学。课程内容突出对学生职业能力的训练，理论知识的选取紧紧围绕工作任务的需要来进行，同时又充分考虑了高等职业教育对理论知识学习的需要，并结合思科网络工程师相关职业资格证书对知识、技能的要求。
本课程是理论和实践二合一的课程，采用“做中学、做中教”的教学方法。课程内容根据网络施工具体过程，主要分为五大能力模块，每个模块又包含若干子项。在教学过程中学生按小组学习，每个小组在计划的时间内，完成各个模块的教学和训练。教学过程中，要通过校企合作，校内外实训基地建设等多种途径，采取工学结合培养模式，充分开发学习资源，给学生提供丰富的实践机会。教学效果评价采取过程评价与结果评价相结合的方式，通过理论与实践相结合的评价方法，重点评价学生的职业能力。
该门课程建议总学时为64学时，其中理论40学时，实验24学时，学分为4分。
3、课程目标
知识目标：
●掌握交换机组成及工作原理
●掌握VLAN工作原理及分类
●掌握路由器组成及工作原理
●掌握路由协议分类
●掌握NAT技术
●掌握网络安全配置及故障排除方法
职业能力目标：
●强化学生的实践动手能力，培养学生配置交换机、路由器的综合能力
●能够对交换机进行基本管理
●能够对交换机进行VLAN管理
●能够对交换机进行端口捆绑进行配置
●能够对多层交换协议配置
●能够对路由器进行基本管理
●能够对路由器进行路由协议配置
●能够对无线路由器进行基本和安全配置
●能够对路由器进行安全配置
综合使用各种能力进行企业网络组建
5、教材编选建议
1、依据本课程标准编写教材，教材应充分体现任务引领、实践导向课程的设计思想。
2、教材应将本专业的职业活动，分解成若干典型的工作项目。
3、教材应图文并茂，提高学生的学习兴趣，加深学生对相关知识的认识和理解。教材表达必须精炼、准确、科学。
4、教材内容应体现先进性、通用性、实用性，要将本专业新技术、新设备及时地纳入教材，使教材更贴近本专业的发展和实际需要。
5、教材中活动设计的内容要具体，并具有可操作性。
6、教材要有丰富的多媒体资料辅助。
7、参考教材：《交换机与路由器配置项目式教程第二版》作者：殷玉明出版日期：2014-08
8、参考教材：《交换机/路由器配置与管理任务教程》作者：张平安，高教出版社
6、教学方法建议
１、按照“做中学、做中教”教学方法，将教师讲课、小组讨论、学生动手操作交叉进行，由项目构成体系，按照工作过程进行引导，组织学生进行活动，注重“教”与“学”的互动，让学生在活动中增强合作意识，掌握本课程的职业能力。
２、在教学过程中，应立足于加强学生实际操作能力的培养，采用项目教学，以工作任务引领提高学生学习兴趣，激发学生的学习动机。
3、在实践实操过程中，使学生掌握交换机路由器的相关应用，提高其岗位适应能力。
4、在教学过程中，要应用多媒体、投影等教学资源辅助教学，激发学生的学习兴趣，促进学生对知识的理解和掌握。
5、在教学过程中，要重视本专业领域新技术、新工艺、新设备发展趋势，贴近生产现场。为学生提供职业生涯发展的空间，努力培养学生参与社会实践的创新精神和职业能力。
7、教学评价建议
1、改革传统的学生评价手段和方法，采用阶段评价、目标评价、过程评价，理论与实践一体化评价模式。
2、关注评价的多元性，结合课堂提问、学生作业、平时测验、实验实训、
技能竞赛及考试情况，综合评价学生成绩。
3、应注重学生动手能力和实践中分析问题、解决问题能力的考核，对在学习和应用上有创新的学生应予特别鼓励，全面综合评价学生能力。
8、课程资源的开发和应用建议
1、注重实验指导书和实验教材的开发和应用。
2、注重课程资源和现代化教学资源的开发和利用，这些资源有利于创设形象生动的工作情景，激发学生的学习兴趣，促进学生对知识的理解和掌握。同时，建议加强课程资源的开发，建立多媒体课程资源的数据库，努力实现跨学院多媒体资源的共享，以提高课程资源利用效率。
3、产学合作开发实验实训课程资源，充分利用本行业典型的生产企业的资源，进行产学合作，建立实习实训基地，实践“做中学、学中做、边做边学”的育人理念，满足学生的实习实训，同时为学生提供良好的就业创造机会。
9、其它说明
1、本课程标准主要适用于***************学院。
2、本标准适用于*********************专业。
3、本标准允许按照不同专业具体要求做内容的选择和课时调整（浮动范围小于10%）。
1路由协议的作用范围是（B）。 A . 网络终端之间 B . 路由器之间 C . 二层交换机之间 D . 不同子网之间 2路由功能一般在（C ）层实现。 A . 物理层 B . 数据链路层 C . 网络层 D . 运输层 3以下不会在路由表出现的是( D )。 A . 下一跳地址 B . 网络地址 C . 度量值 D . MAC地址 4路由器中的路由表需要包括（ D ）。 A . 需要包含到达所有主机（元素名称）的完整路径信息 B . 需要包含到达所有主机（元素名称）的下一步路径信息 C . 需要包含到达目的网络（集合名称）的完整路径信息 D . 需要包含到达目的网络（集合名称）的下一步路径信息 5路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是(B) A . 支持多种路由协议 B . 多层交换功能 C . 支持多种可路由协议 D . 具有存储、转发和路由寻址功能。
6位于不同子网中的主机之间互相通信，下面说法中正确的是(B) A . 路由器在转发IP数据报时，重新封装源IP地址和目的IP地址 B . 路由器在转发IP数据报时，重新封装源硬件地址和目的硬件地址 C . 路由器在转发IP数据报时，重新封装目的IP地址和目的硬件地址 D . 源站可以直接进行ARP广播得到目的站的硬件地址 7如果主机的IP地址为125.23.102.98，子网掩码为255.255.255.248,那么该主机所属的网络号为（C）， A . 125.23.102.0 B . 125.23.102.128 C . 125.23.102.96 D . 125.23.102.4 E . 125.23.102.255 F . 125.23.102.99 G . 125.23.102.103 H . 125.23.102.191 8在TCP/IP协议栈中，下面哪一组选项能够唯一地确定一个TCP连接(A) A . 源地址、目的地址、源端口号和目的端口号 B . 源IP地址和源端口号 C . 目的地址和源端口号 D . 源IP地址和目的端口号 9在Quidway路由器上，观察网络的路由表应该使用的命令是(B) A . display ip route-path B . display ip routing-table C . display interface D . display running-config
帧中继(FRAME-RELAY）是一种广域网技术，最初是为了解决全国性或跨国性的帧中继大公司在地理上分散的局域网络实现通信而产生的。随着局域网与局域网之间进行互联的要求日益高涨，帧中继技术也迅速发展起来的。它是一种先进的包交换技术，是一种快速分组通信方式。它采用虚电路技术，能充分利用网络资源。帧中继为多区域间，全国范围内以及国际间实现通信提供了一个灵活高效的广域网解决方案。 帧中继 帧中继是八十年代初发展起来的一种数据通信技术，其英文名为FrameRelay，简称FR。它是从X.25分组通信技术演变而来的。数据通信的目的就是要完成计算机之间、计算机与各种数据终端之间的信息传递。为了实现数据通信，必须进行数据传输，即将位于一地的数据源发出的数据信息通过数据通信网络送到另一地的数据接收设备。被传递的数据信息的类型是多种多样的，其典型的应用有文件传送、电子信箱、可视图文、文件检索、远程医疗诊断等。数据通信网交换技术历经了电路方式、分组方式、帧方式、信元方式等阶段。 电路方式是从一点到另一点传送信息且固定占用电路带宽资源的方式，例如专线DDN数据通信。由于预先的固定资源分配，不管在这条电路上实际有无数据传输，电路一直被占着。分组方式是将传送的信息划分为一定长度的包，称为 帧中继
分组，以分组为单位进行存储转发。在分组交换网中，一条实际的电路上能够传输许多对用户终端间的数据而不互相混淆，因为每个分组中含有区分不同起点、终点的编号，称为逻辑信道号。分组方式对电路带宽采用了动态复用技术，效率明显提高。为了保证分组的可靠传输，防止分组在传输和交换过程中的丢失、错发、漏发、出错，分组通信制定了一套严密的，较为繁琐的通信协议，例如：在分组网与用户设备间的X.25规程就起到了上述作用，因此人们又称分组网为“X.25网”。帧方式实质上也是分组通信的一种形式，只不过它将X.25分组网中分组交换机之间的恢复差错，防止拥塞的处理过程进行了简化。帧方式的典型技术就是帧中继。由于传输技术的发展，数据传输误码率大大降低，分组通信的差错恢复机制显得过于繁琐，帧中继将分组通信的三层协议简化为两层，大大缩短了处理时间，提高了效率。帧中继网内部的纠错功能很大一部分都交由用户终端设备来完成。 帧中继 帧中继是一种局域网互联的WAN协议，它工作在OSI参考模型的物理层和数据链路层。它为跨越多个交换机和路由器的用户设备间的信息传输提供了快速和有效的方法。帧中继是一种数据包交换技术，与X.25类似。它可以使终端站动态共享网络介质和可用带宽。帧中继采用以下两种数据包技术：1）可变长数据包；2）统计多元技术。它不能确保数据完整性，所以当出现网络拥塞现象时就会丢弃数据包。但在实际应用中，它仍然具有可靠的数据传输性能。 帧中继是在分组交换技术的基础上发展起来的一种电信业务，简称FR。它是对原来的分组交换协议作了简化的数据传输新技术。又称“快速分组交换”技术。“帧”在数据通信中是指一个包括开始和结束标志的一个连续的二进制比特序列，是数据通信中传输链路传送时所用的基本单位。“帧中继”就是在传输链路中以“帧”为单位进行的中继传送。 帧中继(FrameRelay)是一种网络与数据终端设备(DTE)接口标准。由于光纤网比早期的电话网误码率低得多，因此，可以减少X.25的某些差错控制过程。从而可以减少结点的处理时
光分组交换节点技术 摘要： 文章首先介绍了光分组交换网络的分类和光分组交换节点的基本结构，接着详细讨论了全光分组交换节点设计和实现中的关键问题：交换结构的设计、光存储的实现以及分组拥塞问题的解决方案。 关键词： 光分组交换；交换结构；光存储器；拥塞 ABSTRACT: The classification of optical packet switching networks and the architecture of optical packet switching nodes are briefly introduced, and then some key problems related to the design and implementation of all-optical packet switching nodes, such as the design of switching architecture, implementation of optical storage and packet congestion, are discussed in detail. KEY WORDS: Optical packet switching; Switching architecture; Optical storage; Congestion 时至今日，光纤通信技术已经取得了长足的进步，但是光纤通信的潜能没有被全部开发出来，因为网络节点所使用
的电域分组交换形成了一个数据流的“瓶颈”，因此只有使用光分组交换来提供高的交换速度，才能充分有效地利用光纤带宽。 光分组交换网络的发展有十几年的历史，世界上很多国家已作了这方面的研究：如欧洲的ATMOS(ATM Optical Switching)项目和KEOPS(Keys to Optical Packet Switching)项目，美国的POND(Packet-switched Optical Networking Demonstration)项目和CORD项目，英国 WASPNET(Wavelength Switch Optical Packet Network)项目以及日本NTT光网络实验室项目等。 光分组交换技术的主要优点是：不仅可以减少网络的层次，而且可以简化网络管理软件，节省有关传输的开销；可以提供有效的业务聚合和更好的服务粒度，提高了光传输网的利用率；可以提供一个在服务层与光传输网之间独立的域，并且与两层很好地结合。随着近几年光子器件技术的不断发展和数据业务的爆炸式增长，光分组交换的研究呈渐热之势。 1 全光分组交换网络分类 全光分组交换网络可以分成两大类：同步网和异步网。当多个光分组交换节点组成网络时，各节点每个输入端口上
部分习题答案 第1章 1.9传播时延t ＝1/（200000）=5×10-6s ，最短帧长M ＝2t ×传输速率＝2×5×10-6× 109=10000bit 。 1.10 基本时间是冲突域中距离最远的两个终端的往返时延，10Mbps 时是51.2μs ，100Mbps 时是5.12μs ，因此，当选择随机数100时，10Mbps 时的等待时间＝100×51.2μs ，100Mbps 时的等待时间＝100×5.12μs 。 1.11 题1.11图 ① 终端A 在594bit 时间，终端B 在889bit 时间重传数据帧。 ② 终端A 重传的数据819bit 时间到达终端B 。 ③ 不会，因为，终端B 只有在785bit 时间～881bit 时间段一直检测到总线空闲才发 送数据，但819bit 时间起，总线处于忙状态。 ④ 不是，要求持续96bit 时间检测到总线空闲。 1.12 ①1Mbps 。②10Mbps 。③10Mbps 。 1.13思路：当终端D 传输完成后，由于终端A 、B 和C 同时检测到总线空闲，第一次传输 肯定发生冲突。随机产生后退时间后，如果有两个终端选择随机数0，又立即发生冲突，如果两个终端选择随机数1，在选择0的终端传输完成后，这两个终端又将再次发生冲突，重新选择后退时间。 1.14 第i 次重传失败的概率Pi=2-i ，因此，重传i 次才成功的概率＝（1－2-i ）K i K K --==∏ 21 1 平均重传次数＝ ∑ i ×重传i 次才成功的概率。 1.16 10Mbps 时MAC 帧的发送时间＝512/(10×106)=51.2μs 100Mbps 时MAC 帧的发送时间＝512/(100×106)=5.12μs 1000Mbps 时MAC 帧的发送时间＝512/(1000×106)= 0.512μs 端到端传播时间＝MAC 帧发送时间/2 电缆两端最长距离＝端到端传播时间×（2/3）c 10Mbps 电缆两端最长距离＝(51.2/2)×（2/3）c =5120m 100Mbps 电缆两端最长距离＝(5.12/2)×（2/3）c =512m 1000Mbps 电缆两端最长距离＝(0.512/2)×（2/3）c =51.2m 1.21 题1.21表格 终端 A 和 B 同时发 终端A 和 B 同时检 终端A 和 B 同时发送 终端A 终端A 发送的数 终端B 开始检测 时间 =273 bit 时间 =785 bit 时间 ＋96 =594 bit 时间 =819 bit 时间 总线持续 空闲前提下 终端B 发送 =881 bit 时间
交换机实验II 实验目的 1.理解掌握环路对网络造成的影响，掌握环路的自检测的配置； 2.理解路由的原理，掌握三层交换设备路由的配置方法 3.掌握DHCP的原理以及其配置方法 实验步骤 配置交换机的IP地址，及基本的线路连接等； 实验1： ①．用独立网线连接同一台交换机的任意两个端口时期形成自环 ②. 对交换机的两个端口进行配置，开启所有端口的环路检测功能、设置检测周期等属性 实验2： ①．按图1方式对三层交换机的VLAN、端口进行配置 ②. 在交换机中分别对VLAN的IP地址进行配置 ③. 启动三层交换机的IP路由 ④. 设置PC-A、PC-B的IP地址，分别将它们的网关设置为所属三层交换机VLAN的IP地址 ⑤. 通过Ping验证主机A、B之间的互通状况 实验3： 三层交换机作为DHCP服务器，两台PC-A和PC-B，分别从交换机上获取IP地址。PC-C 手动配置IP地址。 ①．按图2方式建立主机A、B、C与三层交换机间的连接，配置交换机的IP地址 ②. 配置三层交换机的DHCP地址池属性 ③. 启动DHCP服务 ④. （1）查看主机A、B能否正确的获取到给定范围内IP地址，通过Ping查看网关、交 换机之间的互通情况；（2）拔掉主机B的网线，将主机C的IP地址设置为主机B所 获取的到的IP地址，然后再插上B机网线，查看其是否能获取到不同的IP地址；（3） 分别重启主机A、B及交换机，查看A、B获取到的IP地址是否和前一次相同。 图1. 三层路由连接图图连接图
实验结果 实验1：环路测试 交换机出现环路的自检测结果： 实验2：路由配置： 主机A连接交换机端口2，划分为vlan10，端口IP地址为。主机IP地址； 主机B连接交换机端口10，划分为vlan20，端口IP地址为。主机IP地址； 在未设置IP routing之前主机A、B分属于不同网段，因此它们不能互通，设置后通过路由则可相互联通：
一、选择题 1．交换机和路由器相比，主要的区别有( AB ) A.交换机工作在OSI参考模型的第二层 B.路由器工作在OSI参考模型的第三层 C.交换机的一个端口划分一个广播域的边界 D.路由器的一个端口划分一个冲突域的边界 2．以下不会在路由表里出现的是: ( D ) A.下一跳地址 B.网络地址 C.度量值 D.MAC地址 3．路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是( B ) A.支持多种路由协议 B.多层交换功能 C.支持多种可路由协议 D.具有存储、转发、寻址功能 4．路由器在转发数据包到非直连网段的过程中，依靠数据包中的哪一个选项来寻找下一跳地址( B ) A.帧头 B.IP报文头部 C.SSAP字段 D.DSAP字段 5．IP地址190.233.27.13是（ B ）类地址 A.A B. B C. C D. D 6．IP地址224.0.0.5代表的是什么地址? ( C ) A.主机地址 B.网络地址 C.组播地址 D.广播地址 7．在TCP/IP协议栈中，下面哪一组选项能够唯一地确定一个TCP连接：( D ) A.源IP地址和源端口号 B.源IP地址和目的端口号 C.目的地址和源端口号 D.源地址、目的地址、源端口号和目的端口号 8．如果要满足全线速二层（全双工）转发，则某种带有24个固定10/100M端口的交换机的背板带宽最小应为多少？( D ) A.24Gbps B.12Gbps C. 2.4Gbps D. 4.8Gbps
9．下面的描述正确的是：( BCD ) A.集线器工作在OSI参考模型的第一、二两层 B.集线器能够起到放大信号，增大网络传输距离的作用 C.集线器上连接的所有设备同属于一个冲突域 D.集线器支持CSMA/CD技术 10．在访问控制列表中地址和屏蔽码为168.18.0.0 0.0.0.255所表示的IP地址范围是( B ) A.168.18.67.1~168.18.70.255 B.168.18.0.1~168.18.0.255 C.168.18.63.1~168.18.64.255 D.168.18.64.255~168.18.67.255 11．请问能够在路由器的下列哪个模式使用debug命令( B ) A.用户模式 B.特权模式 C.全局配置模式 D.接口配置模式 12．下面的说法正确的是( ABD ) A.DNS是用来解析IP地址和域名地址（互联网地址）的 B.默认网关是互连内网和外网的通道 C.每个Windows用户都可以创建域，并使用域中的一个帐号 D.每个Windows用户都可以创建工作组，创建了一个工作组，计算机重启后就会自 动加入到该工作组 13．数据分段（segment）是OSI七层模型中的哪一层的数据名称( D ) A.物理层 B.数据链路层 C.网络层 D.传输层 14．集线器目前一般应用最多的是在( A ) A.一个办公室内部实现互连的时候 B.一个楼层各个办公室的互连 C.一个多媒体教室中主机的互连 D.一个建筑物内部两个地点间距离超过了200米的时候 15．下列属于距离矢量路由协议容易引起的问题是: ( C ) A.水平分割 B.路径中毒 C.计数到无穷 D.抑制时间 16．如果对C类地址段193.11.22.0/24进行可变长子网划分，则下列地址能够成为其子网地址的有：___BC____ A.193.11.22.174 B.193.11.22.192 C.193.11.22.172 D.193.11.22.122
光交换技术及其应用 摘要：现代通信网中，先进的光纤通信技术以其高速、带宽的明显特征而为世人瞩目。实现透明的、具有高度生存性的全光通信网是宽带通信网未来发展目标。从系统角度来看，支撑全光网络的关键技术又基本上可分为光监控技术、光交换技术、光放大技术和光处理技术几大类。光交换技术作为全光网络系统中的一个重要支撑技术，它在全光通信系统中发挥着重要的作用。本文主要阐述了光交换的类型，光交换技术的优点，以及光交换技术发展的趋势。 关键词：光交换类型趋势 随着通信网传输容量的增加，光纤通信技术也发展到了一个新的高度。发展迅速的各种新业务对通信网的带宽和容量提出了更高的要求。光纤的巨大频带资源和优异的传输性能，使它成为高速大容量传输地理想媒质。随着WDM技术地成熟，单根光纤的传输容量甚至可以达到Tb/s的速度。由此也对交换系统的发展提供了压力和动力，光交换技术的发展在某种程度上也决定了全光通信的发展。 一、光交换与光交换技术 光交换(photonic switching)技术是一种光纤通信技术，它是在光域直接将输入光信号交换到不同的输出端。光交换技术是用光纤来进行网络数据、信号传输的网络交换传输技术。与电子数字程控交换相比，光交换无须在光纤传输线路和交换机之间设置光端机进行光/电（O/E）和电/光（E/O）交换，而且在交换过程中，还能充分发挥光信号的高速、宽带和无电磁感应的优点。光纤传输技术与光交换技术融合在一起，可以起到相得益彰的作用，从而使光交换技术成为通信网交换技术的一个发展方向。 光交换技术可以分成光路交换技术和分组交换技术。光路光交换可利用ＯＡＤＭ、ＯＸＣ等设备来实现，而分组光交换对光部件的性能要求更高，由于目前光逻辑器件的功能还较简单，不能完成控制部分复杂的逻辑处理功能，因此国
交换路由综合实验 1 交换实验 1.1交换机的基本配置 1.1.1实验目的 学会交换机的基本配置，并了解如何查看交换机的系统和配置信息。 1.1.2实验内容 使用交换机的命令行管理界面，学会交换机的全局配置、端口配置方法，察看交换机的系统和配置信息。 1.1.3技术原理 交换机的管理方式基本分两种：带内管理和带外管理。通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络端口，其特点是需要使用配置线缆，近距离配置。第一次配置必须利用Console端口进行。 配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。Hostname 配置交换机的设备名称，Banner motd配置每日提示信息，Banner login配置交换机的登陆提示信息。 察看交换机的系统和配置信息命令要在特权模式下进，Show ######命令可以察看对应的信息，如Show version可以察看交换机的版本信息，类似可以用Show mac-address-table、Show running-config等。 1.1.4实验功能 更改交换机的提示信息，配置交换机的端口。
1.1.5实验设备 交换机（二层）一台，交换机（二层）一台 1.1.6实验步骤 s21a1#configure terminal s21a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式 s21a1(config-if)#speed 10 !配置端口速率为10M s21a1(config-if)#duplex half !配置端口为半双工模式 s21a1(config-if)#no shutdown !开启该端口，使之转发数据s21a1(config-if)#exit s21a1#show interface fastethernet 0/3 !查看端口的状态 s21a1# show version !查看交换机的版本信息 s35a1#configure terminal s35a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式 s35a1(config-if)#speed 10 !配置端口速率为10M s35a1(config-if)#duplex half !配置端口为半双工模式 s35a1(config-if)#no shutdown !开启该端口，使之转发数据s35a1(config-if)#exit s35a1#show interface fastethernet 0/3 !查看端口的状态 s35a1# show version !查看交换机的版本信息 1.2虚拟局域网VLAN 1.2.1实验目的
路由与交换技术复习纲要精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
路由与交换技术 一．选择 10x2 二．填空 5x2 三．名词解释 5x4 四．简答题 5x6 五．实验配置 2x10 第一章网络基础 1.真正意义上的计算机网络是从第二代开始的，鼻祖：ARPAnet 2.计算机网络的拓补结构：星型、总线型、环形、网状 3.网络传输介质：双绞线、同轴电缆、光缆、无线传输 4. OSI模型：物理层数据链路层网络层传输层会话层表示层应用层 TCP/IP模型：网络接口层互联网络层传输层应用层 第二章交换技术 1.CSMA/CD（带冲突检测的载波侦听多路访问）工作原理：1.想发送信息的接点首先“监听”信道，看是否有信号在传输。如果信道空闲，就立即发送。 2.如果信道忙，则继续监听，直到信道空闲，然后开始传送。 3.发送信息的站点在发送过程中同时监听信道，检测是否有冲突发生。 4.当发送数据的节点检测到冲突后，就立即停止该次数据传输，并向信道发送“干扰”信号，以确保其他节点也发现该冲突，等待一段随即时间，再尝试重新发送。
2.交换机的功能：1学习 2 转发/过滤3 消除环路 3.帧转发方式：1 直通转发（最快）2存储转发（最慢）3 无碎片直通转发 4.交换机的访问方式（配置方式）：1 通过带外方式对交换机进行管理，不占用网络带宽。2带内方式 a通过Telent对交换机进行远程管理b通过Web对交换机进行远程管理c通过SNMP管理工作站对交换机进行远程管理 5.几种模式：用户模式开机自动进入 特权模式 enable 配置模式全局模式 configure terminal VLAN模式 vlan id 接口模式 interface fa0/0 线程模式 line console 0 第三章虚拟局域网（VLAN） 1.VLAN的概念：VLAN是一种可以把局域网内的交换设备逻辑地而不是物理地划分成一个个网段的技术，也就是从物理网络上划分出来的逻辑网络 2.VLAN的优点（简答）：1 限制广播包 2 安全性 3虚拟工作组 4 减少移动和改变的代价 3.定义VLAN的方法：基于接口/MAC地址/网络层/IP组播的VLAN 基于接口的VLAN是划分虚拟局域网最简单也是最有效的方法。
《路由与交换技术》实验报告 学院（部）吉首大学张家界学院理工农学部专业、年级09级计算机科学与技术 姓名 学号2009071006 指导教师 时间2011年12月19日
目录 一、实验要求 (1) 二、实验分析 (2) 1．网络拓扑结构图 (2) 2．IP地址规划表 (2) 3．技术分析 (3) 三、实验步骤 (4) 1．网络设备基本配置 (4) 2．网络接口IP地址配置 (5) 3．路由配置 (6) 四、实验总结 (10) 五、参考文献 (12)
1．公司现有4个部门：技术部（10）、销售部（60）、财务部（4）售后服务部（25），并包含一个服务器组（6台服务器），分别位于两个相距400米的建筑物内； 2．公司内部采用192.168.1.0/24的私有IP地址，需要根据部门划分VLAN，并进行IP地址的子网划分； 3．为简化以后的网络维护，需要在每个设备上配置远程登录功能； 4．为了方便管理企业中其他计算机的IP地址，需要配置DHCP服务，使计算机能自动获取IP地址； 5．为了防止网络中可能出现的链路回路问题，需要开启交换机的链路冗余功能； 6．在传输链路的主干上配置端口聚合，提高干道的传输速率； 7．在企业网中，使用静态路由保证全网联通； 8．企业网与Internet间采用NPAT的方式实现互联，公有IP为59.78.21.211； 9．为了网络安全，设置ACL以控制财务部只能被销售部访问，技术部和售后服务部不能访问财务部数据，所有部门都能访问Internet。
1．网络拓扑结构图 2．IP地址规划表 IP地址规划表(192.168.1.0/24，公网IP:59.51.78.211/24) 设备名接口名IP地址子网掩码备注 核心交换机VLAN10192.168.1.0255.255.255.192销售部60 VLAN20192.168.1.64255.255.255.224售后服务部25 VLAN30192.168.1.96255.255.255.240技术部10 VLAN40192.168.1.112255.255.255.240服务器组6 VLAN50192.168.1.128255.255.255.248财务部4 边界路由器子网192.168.1.136255.255.255.252直联网络2 VLAN1192.168.1.192255.255.255.192管理VLAN S3560VLAN1192.168.1.193255.255.255.192 S2950(1)VLAN1192.168.1.194255.255.255.192192.168.1.193 S2950(2)VLAN1192.168.1.195255.255.255.192192.168.1.193 S2950(3)VLAN1192.168.1.196255.255.255.192192.168.1.193 S3560VLAN10192.168.1.1255.255.255.192是VLAN10网关S3560VLAN20192.168.1.65255.255.255.224是VLAN20网关S3560VLAN30192.168.1.97255.255.255.240是VLAN30网关S3560VLAN40192.168.1.113255.255.255.240是VLAN40网关S3560VLAN50192.168.1.129255.255.255.248是VLAN50网关
复习题一 一、单选题 1、路由器从相连的以太网接口收到消息后, 会更改哪项报头地址, 再将消息从另一个接口发送出去? A仅第 2 层源地址 B 仅第 2 层目的地址 C仅第 3 层源地址 D 仅第 3 层目的地址 E第 2 层源地址和目的地址 F 第 3 层源地址和目的地址2、网络管理员刚把新配置输入 Router1。要将配置更改保存到 NVRAM, 应该执行哪一条命令? A Router1# copy running-config flash B Router1(config)# copy running-config flash C Router1# copy running-config startup-config D Router1(config)# copy running-config startup-config E Router1# copy startup-config running-config F Router1(config)# copy startup-config running-config 3请参见图示。从路由器的运行配置输出可得出什么结论?
A口令经过加密。 B当前配置已保存到 NVRAM。 C显示的配置将会是路由器下次重新启动时用到的配置。 D显示的命令决定了路由器的当前运行情况。 4、请参见图示。在主机 2 连接到 LAN 上的交换机后, 主机 2 无法与主机 1 通信。导致此问题的原因是什么? A主机 2 的子网掩码不正确。 B主机 1 和主机 2 位于不同的网络中。 C交换机需要 IP 地址, 但尚未配置。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 D路由器 LAN 接口和主机 1 位于不同网络中。 E主机 1 的 IP 地址与路由器的 LAN 接口位于不同的网络中。 5、输入以下命令的作用是什么? R1(config)# line vty 0 4 R1(config-line)# password check123 R1(config-line)# login A确保在进入用户执行模式之前输入口令 B设置经过 Telnet 连接该路由器时使用的口令 C要求在保存配置前输入 check123 D创立本地用户帐户以便登录路由器或交换机 6、以下哪一项正确描述了路由器启动时的顺序? A加载 bootstrap、加载 IOS、应用配置 B加载 bootstrap、应用配置、加载 IOS C加载 IOS、加载 bootstrap、应用配置、检查硬件 D检查硬件、应用配置、加载 bootstrap、加载 IOS 7、加载配置文件时的默认顺序是怎样的? A NVRAM、 FLASH、 ROM B FLASH、 TFTP、 CONSOLE C NVRAM、 TFTP、 CONSOLE
第五章分组交换与帧中继技术 本章教学基本要求： 1．了解数据通信系统的组成； 2．理解分组格式和帧格式； 3．理解虚电路和逻辑信道的含义； 4．理解OSI参考模型、X.25协议结构和帧中继协议结构； 5．掌握分组交换的两种工作方式，即数据报和虚电路； 6．掌握分组交换的路由选择方式和流量控制方式。 本章教学主要内容： 一、数据通信概述 二、分组交换技术 三、通信协议 四、帧中继
一、数据通信概述 1．数据通信的定义 数据通信是计算机技术和通信技术相结合而产生的一种通信方式。它通过通信线路将数据终端（信源或信宿）与计算机连接起来，从而可使不同地点的数据终端直接利用计算机来实现软、硬件和信息资源的共享。 2．数据通信的特点 (1)数据通信是人-机或机-机间的通信，计算机直接参与通信是一个重要特征； (2)数据通信传输和处理的是离散数字信号，而不是连续的模拟信号； (3)传输速率高，要求接续和传输响应时间快； (4)传输系统质量高，要求误码率在10-8～10-10左右。 3．数据通信系统的基本构成 数据通信系统基本构成如图5.1所示，由数据终端设备(DTE)、数据电路和计算机系统组成。 数据终端设备计算机系统 图5.1 数据通信系统的构成 (1)数据终端设备（DTE）：所有与网络端口相连的设备。 ①分组型终端（PT）：能够执行X.25通信协议的终端，采用同步工作方式，具有发送和接收分组的功能。 ②非分组型终端（NPT）：所有执行非X.25通信规程和无规程终端的统称，采用起止式异步工作方式，只具有发送和接收字符的功能。此终端不能直接进入分组交换网，必须经过分组装拆设备（PAD）。 (2)数据电路：由传输信道和数据电路终接设备（DCE）组成。 DCE是数据通信设备中的一种，其主要功能是在数据终端设备和其接入的网络之间进行接口规程及电气上的适配，不同的数据通信系统所用的数据电路终接设备可以有所不同。如果传输信道属于模拟信道，DCE的作用就是把DTE送来的数据信号变换为模拟信号再送往信道，或者反过来把信道送来的模拟信号变换成
联合大学 交换机技术实验报告 专业：通信工程 班级：通信1404B 学号：201408 姓名： 任课教师： 2017年 5 月18 日
实训二LMTServer系统登录和使用 一、实验目的 熟悉LMTServer系统，了解如何通过LMT登录eSpace U1980以及使用LMT进入向导式配置和命令树配置的操作方法。 二、实验过程 登陆LMT系统 新建局点 增加设备
1、简述电路交换的基本过程; 答：利用电路路交换进行通信需以下三个阶段： (1) 线路建立：在数据传送之前，必须先建立一条利用中间节点构成的端到端的专用物理连接线路。 (2) 数据传输：两端点沿着已建立好的线路传输数据。 (3) 线路拆除：数据传送结束后，应拆除该物理连接，以释放该连接所占用的专用资源。 2、简述IP交换的基本过程； 答：IP交换的核心思想就是对用户业务流进行分类。它只对数据流的第一个数据包进行路由地址处理，按路由转发，随后按以计算的路由在ATM网上建立虚电路VC。以后的数据包沿着VC以直通方式进行传输，不再经过路由器，从而将数据包的转发速度提高到第2层交换机的速度。 3、简述现代交换技术有哪几种？ 答：ATM交换，IP交换，分组交换，电路交换 实训三硬件配置 一、实验目的 学习向导式配置模式下使用工具配置eSpace U1980的整体流程。 二、实验过程 1.如何配置7号槽位为DTU单板，8号槽位为MRS单板？ 2.描述DTU单板的作用； 答：主要用于为NGN网络中的不同设备提供基本和增强业务重的媒体处理功能。是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。
路由交换技术复习题 一、选择题 1、三层分级设计模型中的哪一层用来过滤特殊主机过来的FTP 流量？（B） A、接入层 B、分配层 C、核心层 D、以上所有选项 D 局域网（LAN）和广域网（WAN）是一种复合技术，用于创建内部网和外部网，进而组成企业网络。内部网只允许企业内部员工连接到安全的数据库。外部网扩展了这个服务，允许信任的个人（例如顾客）访问数据库。 2、在Cisco Catalyst 交换机上使用命令show-mac-address-table 可以找到哪些信息？（B） A、Catalyst 交换机mac 地址 B、连接到交换机端口的主机的MAC 地址 C、直接相连的网络设备的IP 地址 D、网络主机的MAC 地址与IP 地址之间的映射关关系 3、将MDF 交换机与另一种建筑物中得IDF 交换机相连时，通常使用什么类型的介质？（A） A、光纤 B、同轴电缆 C、非屏蔽双绞线 D、屏蔽双绞线 4、如果目的地址不在MAC 地址库中，交换机如何处理帧（A） A、它泛滥该帧到所有端口，除了接受该帧的端口之处 B、它转发该帧到所有端口，直到它接收到目的地址的收到确认信息 C、它丢弃该帧 D、它缓存该帧，直到目的地址学习了该路径 6、当排除网络故障时，网络管理员在路由器上发出show version 命令。使用此命令可以找到哪些信息？（A） A、路由器上安全的NVRAM、DRAM 和内存的容量 B、接口的带宽、封装和I/O 统计信息 C、备用配置与当前的运行配置之间的差异 D、路由器上运行的路由协议的版本 7、对于下列网络，哪个是最佳的路由总结（B） A、209.48.200.0 B、209.48.201.0 C、209.48.202.0 D、209.48.203.0 A、209.48.200.0/20 B、209.48.200.0/22 C、209.48.201.0/20 D、209.48.201.0/21 8、哪一个是最常见的第2 层LAN 封装？（A）A、以太网B、帧中继C、HDLC D、PPP 9、下列哪些协议用来在具有冗余链路的交换网络中创建免环路的环境？（B） A、BPDU B、STP C、VLAN D、VTP 10、在交换网络中，什么东西可用于包含广播和将隔开的主机及分组为不同的兴趣团体？（C） A、交换机 B、路由器 C、VLAN D、活动拓补 12、给主机及，IP 地址172.32.65.13，默认子网掩码，整个主机属于哪个网络？（C） A、172.32.65.0 B、172.32.65.32 C、172.32.0.0 D、172.32.32.0 13、有关NAT 和PAT 区别，下面哪个说发是正确的？（D） A、PAT 在access-list 语句末端使用单词overload 来共享单个注册地址 B、静态VAT 允许非注册的地址映射到多个注册地址 C、每次需要外部地址时，动态NAT 都允许主机接收相同的全局地址 D、在转换之间，PAT 使用唯一的源端口地址来区分 14、有一个主机及，IP 地址是192.168.200.75，子网掩码是255.255.255.224，这个主机属 于哪个子网？（C） A、192.168.200.0 B、192.168.200.32 C、192.168.200.64 D、192.168.200.96
路由器技术实验报告 ------------安徽工业大学计算机与科学技术学院
《路由器技术》实验指导书 一．实验总学时（课外学时/课内学时）：22 开实验个数： 7 二．适用专业：计算机专业 三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。四．配套的实验教材或指导书：自编实验指导书 五. 实验项目： 实验一：Packet Tracer软件使用交换机的配置与管理 （内容一）：认识 Packet Tracer软件 Packet Tracher介绍 Packet Tracer 是 Cisco 公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。Packer Tracer 模拟器软件比 Boson 功能强大，比 Dynamips 操作简单，非常适合网络设备初学者使用。学习任务： 1、安装 Packer Tracer； 2、利用一台型号为 2960 的交换机将 2pc机互连组建一个小型局域网； 3、分别设置pc机的ip 地址； 4、验证 pc 机间可以互通。 实验设备： Switch_2960 1 台；PC 2 台；直连线 配置信息： PC1 IP： Submask： Gateway： PC2 IP： Submask：：
（内容二）：交换机的基本配置与管理 1.实验目标： 掌握交换机基本信息的配置管理。 2.实验背景： 某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。 3.技术原理： 交换机的管理方式基本分为两种：带内管理和带外管理。 1.通过交换机的 Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用 Console端口进行配置。 2.通过Telnet、拨号等方式属于带内管理。 交换机的命令行操作模式主要包括： 用户模式 Switch> 特权模式 Switch# 全局配置模式 Switch(config)# 端口模式 Switch(config-if)# 4.实验步骤： 新建Packet Tracer 拓扑图 了解交换机命令行 进入特权模式(en) 进入全局配置模式(conf t) 进入交换机端口视图模式(int f0/1) 返回到上级模式(exit) 从全局以下模式返回到特权模式(end) 帮助信息(如、co、copy)
填空题 1.数据交换方式基本上分为三种：电路交换（CircuitSwitch：CS）、报文交换（MessageSwitch： MS）和分组交换（PacketSwitch：PS） 2.分组交换有两种方式：虚电路（VirtualCircuit：VC）方式和数据报（Datagram：DG）方式。 3.快速分组交换在实现的技术上有两大类帧中继（FrameRelay）和信元中继（CellRelay） 4.帧中继是以___分组交换______技术为基础的____高速分组交换_____技术。 5.虚电路服务是OSI__网络（第3）___层向运输层提供的一种可靠的数据传送服务，它确保所有 分组按发送___顺序___到达目的地端系统。 6.按照实际的数据传送技术，交换网络又可分为电路交换网、报文交换网分组交换网。 7. 8. 9. 简答题 1、 2、 答： 4、 答： <1>传输报文被分成大小有一定限制的分组传输 <2>分组按目标地址在分组交换网中以点对点方式递交 <3>各交换节点对每一个到达的分组完整接受(存储)、经检查无错后选择下一站点地址往下 递交(转发) <4>最终分组被递交到目的主机 5、(数据报)交换与电路交换相比有什么特点？ 答：包交换与电路交换比在以下方面不同 <1>包交换不使用独占信道，而仅在需要时申请信道带宽，随后释放 <2>由于包交换一般采用共享信道，传输时延较电路交换大 <3>包交换传输对通信子网不透明，子网解析包地址等通信参数 来源网络
<4>包交换采用存储转发方式通信，对通信有差错及流量控制，而电路交换不实现类似控制 <5>各包在交换时其传输路径是不定的，在电路交换中所有数据沿同一路径传输 <6>包交换不需连接建立呼叫 <7>包交换网有可能产生拥塞，电路交换则不会 <8>包交换以通信量计费，电路交换以通信时间计费 6、在通信系统中，主要有哪些交换技术？其主要特点是什么？ 1、电路交换需建立一条独占的信道，电路利用率不高。 2、报文交换报文采用存储—转发方式传送，由于报文大小不同，在交换节点中需较大空 间存储，报文需排队，报文交换不能满足实时通信要求。 3、分组交换报文被分成若干有规定大小的分组进行存储转发，分组在交换节点中缓冲存 储时间短，分组交换不独占信道，信道利用率高，适宜于实时通信。 8 （2 在H1 （3 ”， 来源网络
实验报告【实验网络拓扑结构】
【实验目的】 1.实现校园网网络连通 1)利用静态路由实现汇聚交换机和路由器与核心路由器间连通 2)利用rip实现内部汇聚交换机与核心路由器间连通 3)利用ospf实现汇聚路由器与核心路由器连通 4)通过设置单臂路由使教学楼1和教学楼2能互相连通 5)对学生宿舍楼和教学楼分别划分vlan 2.在核心路由器上实现nat转换，使内部网络能访问internet 3.设置标准acl规则：禁止外部用户访问内部网络 4.设置扩展acl规则：仅允许内部用户访问数据中心的80,21端口 6.在核心路由与出口路由间运用ppp协议配置 最后要求将检测结果放入一个WORD文档中，文件名为：学号-大作业.DOC中给出网络互通的效果，将PING截图 在各网络设备上，用SHOW RUN命令 对交换机，还要求SHOW VLAN， show int ip switchport 对路由器，还要求SHOW IP ROUTE 对NAT ，要求用PING –T ，及DEBUG IP NAT 对ACL，要求检测相关口或VLAN的ACL表，SHOW IP INT 端口号 【实验中运用的知识点】 1）静态路由 2）Rip 3）Ospf 4）nat转换 5）标准访问控制列表规则 6）扩展访问控制列表规则
7）划分vlan 8）单臂路由 9）广域网协议ppp 【实验配置步骤】 第一部分配置内部网络连通 注意：配置中省略了各端口的ip配置，相信端口ip可以从拓扑图中反应 1）接入交换机1配置 划分vlan Switch(config)#int fa0/2 Switch(config-if)#switchport access vlan Switch(config-if)#switchport access vlan 2 Switch(config)#int fa0/3 Switch(config-if)#switchport access vlan 3 Switch(config)#int fa0/1 Switch(config-if)#switchport trunk encapsulation dot1q （2960等交换机只支持协议，这里忽略） Switch(config-if)#switchport mode trunk Switch(config-if)#switchport trunk allowed vlan all Switch(config-if)#exit 2）汇聚路由器配置 设置单臂路由 Router(config)#interface fa0/配置子接口这是配置单臂路由的关键，这个接口是个逻辑接口，并不是实际存在的物理接口，但是功能却和物理接口是一样的。Router(config-subif)#encapsulation dot1q 2 为这个接口配置协议，最后面的 2 是vlan 号，这也是关键部分 Router(config-subif)#ip address 为该接口划分ip地址。 Router(config-subif)#exit Router(config)#interface fa0/ Router(config-subif)#encapsulation dot1q 3 . Router(config-subif)#ip address Router(config-subif)#end 设置ospf Router(config)#router ospf 100 Router(config-router)#network 0.0.0.255 area 0 Router(config-router)#network 0.0.0.255 area 0 设置静态路由 Router(config)#ip route 0.0.0.0 3）接入交换机2配置 创建vlan4 vlan5 Switch(config)#int vlan4 Switch(config)#int vlan5
