区域式CCHP能源站设计工作要点（总图专业）
初步可行性研究阶段
资料收集：
1、项目所在地城市《城乡总体规划》
2、城市《热力规划》、《电力规划》、《燃气规划》等相关专项规划
3、设计基础资料: 气象、地形地貌、水文地质、基本烈度、区域位
置等
4、建设单位委托研究内容和范围，包括规划容量、建设规模、机组
选型、设备设施的配套情况、设计标准等
5、厂址地理位置图（1:50000-1:20000），各厂址现状图
（1:10000-1:5000 .dwg）
政府支持性文件：
1、政府原则同意的立项文件
2、国土局原则同意厂址用地的文件
3、规划局原则同意建厂的文件
4、水务局原则同项目取水的文件
5、环保局原则同意建厂的文件
6、其他相关部门文件（军事、文保、铁路、航运、机场、地矿等）
7、产销协议
设计要点：
1、四邻环境的反映（四邻原有建构筑物、城市道路、铁路、古树名
木、水体、山体等现状）
2、场地内拟建道路、建构筑物、工艺设备、综合管线等的初步布置，
并表示各类控制线（用地红线、建筑控制线等五线）
3、拟建场地的出入口位置、地形主要控制标高
4、指北针及风玫瑰图、比例
5、附厂址（不是厂区）技术经济指标
审查要点：
1、落实建厂的外部条件，特别注意对厂址有颠覆性因素的因子（如
军事影响、覆矿压矿、环境保护、地质灾害等）
2、交通运输方案（是否存在大件设备运输的条件，必要时需进行大
件运输专题论证）
3、水文气象：研究水文气象变化趋势，极端气象条件下的可能性（如
南方暴雪、干旱水源短缺等）
4、水源：主要是补给水及冷却方式（水冷、空冷）等，海水淡化，
地下水的使用原则
5、区域稳定及工程地质
6、电力出线
7、环保影响（理论上环保一票否决制）
8、规划容量与用地面积之间的关系
图纸：
1、厂址地理位置图
2、全厂总体规划图
可行性研究阶段
政府支持性文件：
1、初可研审查意见
2、省级国土部门用地预审意见
3、省级规划部门选址意见书
4、环评批复意见
5、水土保持批复意见
6、省级地震及地质安全性评价意见
7、热电联产规划批复意见
8、市级用地批复意见
9、文保同意选址的意见
10、产销协议
11、其他相关部门批复意见
附图：
1、厂址地理位置图
2、全厂总体规划图
3、厂区总平面规划图
4、厂区竖向规划图
5、施工组织设计总布置图
初可研与可研在总图专业的主要区别：
1、初可研主要是厂址初步比选，可研主要是按照推荐厂址顺序的方
案比选，落实厂址方案，按照厂址方案提出推荐厂区方案，
2、可研深度是在初可研的基础上进一步落实项目原始资料、基础数
据和外部条件，按照有关要求取得更全面的承诺性及支持性文件、协议等
3、按照推荐厂址提出总用地面积，土石方工程量等技术经济指标
4、按照可研深度规定落实各项条件
初步设计
初步设计阶段总图专业设计文件包括设计说明书和设计图纸
设计依据：
1、政府有关主管部门的批文，如项目的可行性研究报告，工程立项
报告等
2、设计所执行的主要规范、规程、标准等
3、工程所在地的气象、地理条件、建设场地的工程地质条件等
4、公共设施及交通运输条件
5、国土、规划、环保、卫生绿化、消防、抗震等提出的要求及依据
资料
6、建设单位的有关使用要求及生产工艺等条件
设计审批时需要解决或者确定的主要问题：
1、有关规划、红线、拆迁、水、电、蒸汽、燃料等能源供应的协作
问题
2、技术经济指标主要存在的问题
3、设计选用标准方面的问题
4、主要设计基础资料和施工条件落实情况等影响设计进度的因素
5、明确需要进行专项研究的问题
设计说明书：
参见火电厂初步设计深度
图纸：
参见火电厂初步设计深度
关于技术经济指标的问题：
根据最新版的《工业企业总平面设计规范》《火力发电厂总图运输计规程》经济技术指标增项应及时补充，投资强度、容积率、生活服务设施占地比重等
总图专业初步设计原则（通用版）：
1、厂区总平面布置设计最终容量按照可研报告批复的为准。
2、厂区总平面布置要求土地利用率高，布局合理，满足消防、安全、
卫生、噪音、视觉等规范规程要求，重点考虑主厂房、调压站、冷却塔、电力出线、道路运输的布置方式。
3、充分考虑项目场地地形条件、防洪标准，合理确定场地高程，综
合基坑开挖、填方、挖方、边坡治理等因素进行土方平衡。
4、厂区用地红线边界严格遵守地方规划局规划设计条件。
5、厂区坐标系统及高程系统应按照规划要求的统一系统。采用电厂
建筑坐标系统应与测量坐标系有转换公式。
6、道路形式一般采用城市型水泥混凝土路面，宽度一般为双坡6m
和单坡4m。按照地方通常做法可采用其他形式。
7、厂区管线应充分考虑地质条件、功能、外部损失、景观等要求采
用合适的方式布置，尽量采用综合管沟或综合管架。
8、电厂标识系统按照国标和集团公司文件采用KKS编码系统。
9、满足规范初步设计深度要求。
初步设计及施工图审查要点详下页。
1）总图初步设计
总图专业审查要点
2）总图施工图设计
总图专业审查要点
总图专业审查要点
总图专业审查要点
公文处理工作调研报告范文 遵循区人民县政府首要领导和分管领导的指示，区县政府办公室于年8月27日至9月17日，分5批对16个街镇场处、40个部分的公文处理工作进行了督导检查。状况综述如下： 一、近况 此次督导检查，我们共查阅公文档案112本，随机抽查公文370余份，听取56个单位办公室主任或办文人员的工作汇报，各单位之间进行了互动交流。总的来看，全区县政府系统公文运转效率有所提高，发文质量逐渐改良，领导指示件处理基本规范，印章治理和保护秘密工作不断增强。工作中涌现出不少亮点： (一)领导注重水平进一步提高 绝大局部单位比较注重公文处理工作，将其作为保证政令疏通、提高本身形象的主要工作来抓，遍及坚持了首要负责人、分担负责人、办公室主任、办文人员的层级负责制，积极组织办文人员参与各级举行的公文处理常识培训，不断加大办公主动化设备的投入力度。区民政局确定1名副局长专管公文处理工作，抽出两名具有必然实践程度和文字功底、责任心强的同志专门负责办文工作。区城管法律局认真组织机关干部学习公文处理政策、法律和规章准则，增强办文人员的规范化、法制化认识。区信访局、人事局、林业局、审计局、质监分局、水产服务中心、旧街街等单位加大对公文处理工作的投入，增强阵地建设，推进了公文处理工作的高效运转。特别是区审计局先后投
资近50万元，添加了34台电脑及扫描仪、投影仪、打印机等办公设备，初步完成了公文处理主动化。 (二)公文处理工作不断规范 大多数单位在认真贯彻执行公文处理规范的还，结合本职工作 实践，坚持健全公文处理规章准则，促进了公文处理规范化、科学化程度的提高。一是坚持领导把关准则。区信访局、人事局、建设局等单位明确规则，但凡以本局名义下发的文件，都必需经分担领导对公文花样、公文内容等方面的审核把关后，才干报首要领导审签。二是坚持公文运转准则。大多数单位都明确规则了在公文草拟、报送、校核、印发各个环节，公文处理人员该干什么、怎样干、到达什么规范、与下一环节如何联接等。三是坚持责任追查准则。区信访局、人事局等单位执行公文处理工作目的责任制，将公文处理工作归入绩效目的审核内容，作为年度评先选优根据，然后加强了办文人员的工作责任感。 (三)办文质量进一步提高 区编办、林业局、镇等多家单位非常留意对文件花样、文件问题、文件内容等方面进行全方位把关，有用提高了发文程度，从必然水平上节制了发文数目。镇在发文环节上做到了“三个不发”：无审核人和签发人签字，一概不发;可发可不发的文件一概不发;离开实践、内容繁杂的文件一概不发。多数单位的文件在花样方面大体可以可以遵照准确的行文关系，选择得当的文种，运用完好的文件花样。 (四)队伍建设进一步增强
方案设计阶段成本控制要点 （2007-05-30 08:55:12） 方案设计阶段的主要工作是通过对概念设计成果的理解， 建筑形式、建筑规模以及根据项目定位对户型、面积定位进行深化。 方案设计过程中对设计单位理解与现实项目定位的意图，在户型比例，面积控制、单元 组合、路网规划等方面能力要求极高。同时，还应注意结合当地气候、地质条件，合理运 用规范与地方标准，对于一些过时但合法的规范应充分与前期开发部门沟通，研究当地习 惯做法，提出较为合理的解决方案，以期顺利通过相关部门的审批。开发商还应在该阶段 编制详细的《设计任务书》，为设计单位提供设计指引。 通常开发商在这个阶段最容易对项目定位与开发理念产生动摇，既要保证项目品质，又 要保证容积率，提高项目效益，如何取舍？我个人认为应根据不同的项目不同的开发理念 区别分析： 对于大盘、 分期开发的项目， 在前期创品牌、 提升品质、 塑造项目核心竞争力最为重要， 大盘的利润主要是在后期实现，如果不能在前期被市场认同，将对后期造成较大的压力。 对于短、平、快项目，如何创造效益最大化，提升表面卖点是关键，可以通过概念的炒 作，准确的户型定位、合理的价格，快速消化市场。 不论任何项目，通过细致的市场调研与项目竞争力分析，在开发前期阶段，发展商应对 项目有一个合理的利润预期。只有在确定了这个预期的情况下，心态、开发进度才不会因 市场的轻微变化而产生变化。避免在开发过程中左摇右摆，不停的变更定位与设计，从而 延误了项目的开发时机，失去市场。 方案设计阶段 “相关调研 ”与 “设计收资 ”工作非常重要， 为确保设计工作不至于出现反复， 或不能通过审批，而影响整个项目的开发进度，前期应针对设计内容，汇同设计单位对以 下内容进行充分的研究与确定： 1、地方规范，如： 建筑节能标准，（由于北方大多数城市执行的建筑节能标准的等级不同，对于寒冷、严 寒地区的节能标准又有不同规定，在成本上有一定的变化。）； 建筑等级分类， （各地根据不同的标准对建筑等级进行分类， 减少不必要的成本投入。）； 抗震标准、人防标准、防洪标准、水土保持标准、环境保护标准及相应的规范； 建筑材料推广， （各地对当地行业的政策性保护是这项调研工作的重点，有些材料却是 能够在品质不变的情况下降低成本，有些却不可取，这些问题需要开发商认真分析。）； 2、地方习惯做法，如： 掌握地质情况，合理选用基础形式（南北方由于地质情况不同，采用的桩基础形式也各 不相同，如：预制桩、粉喷桩、灌注桩、复合地基等都是常见的，选择适合的基础形式将 有利于节省造价。）； 对规划布局、 空间功能布置、 应在设计过程中灵活运用，
项目名称：××× 自控专业施工图设计统一规定工程号：××× 编制： 校核： 审核： ××年××月××日 目录
1执行标准 (1) 2图形及符号： (1) 3图纸目录： (1) 4设计说明内容： (1) 5仪表索引 (2) 6仪表数据表 (2) 7管件加工明细表 (2) 8综合材料表 (2) 9联锁系统逻辑图 (2) 10端子接线图 (2) 11报警器灯屏布置图 (2) 12仪表点及电缆敷设平面图 (3) 13其他 (3) 13.1图纸编号： (3) 13.2常用设计文件图幅： (3) 13.3线形： (3) 评审确认： (4)
1 执行标准 1）《石油化工自动化仪表选型设计规范》 SH3005-1999； 2）《石油化工企业可燃气体和有毒气体检测报警设计规范》 SH3063-1999； 3）《仪表系统接地设计规定》HG/T20513-2000； 4）《仪表配管配线设计规范》 HG/T20512-2000； 5）《自动化仪表工程施工及验收规定》 GB50093-2002； 6）《自控安装图册》HG/T21581-95； 7）《分散型控制系统工程设计规定》HG/T20700-2000； 8）《过程测量和控制仪表的功能标志及图形符号》HG/T20505-2000。 2 图形及符号： 参照《过程测量和控制仪表的功能标志及图形符号》HG/T20505-2000执行。 3 图纸目录： 详细列出本专业的工程图纸的名称、编号、图幅及页数，空三行后再填写复用图的名称及编号，空三行后或另起一页填写标准图的名称及编号。 4 设计说明内容： 1）设计总说明 a)列出设计依据； b)说明设计范围； c)说明特殊工艺介质特性。 2）仪表选型说明 a)说明仪表选型原则； b)仪表选型要求； c)列明仪表采购注意事项。 3）施工说明 a).施工安装及验收执行的标准规范或规定；
国内项目设计文件编制统 一规定 The latest revision on November 22, 2020
国内项目设计文件编制统一规定 中国石油天然气管道局天津设计院 二〇一一年九月十五日 目次 1 总则..................................................... 2 栏目和图章................................................. 3 图纸的图幅和图面 ........................................... 4 工程项目文件号的编制 ....................................... 5 设计文件版次的编制 ......................................... 6 设计文件目录的编制 ......................................... 7 设计文件字体及排版的编制.................................... 7.1非表格类文本文件的编制 .................................... 7.2表格类设计文件的编制 ...................................... 7.3 CAD设计图纸中字型、字高、图幅及线宽的规定................. 8 CAD文件图层规定............................................ 9 CAD文件线型颜色设置........................................
景观设计各阶段审图要点 项目建筑方案设计阶段应确定项目的景观设计单位，并由景观设计单位配合建筑方案设计，完成建筑方案设计阶段的“七总图” ，其中的“项目景观方案总图”由景观设计单位完成。在景观工程的各个设计阶段均应组织设计图纸评审，内容主要有方案设计评审、扩初设计评审、施工图纸内审和会审等，其中景观方案设计评审最为重要。 一、景观方案设计评审 1. 景观设计方案与项目总体规划是否相符（如红线范围、周界衔接等）; 景观方案与原先项目公司或建筑设 计院提供的基础资料是否一致、有效（如建筑入户层平面、地形竖向衔接、水文资料、周界资源的衔接等）; 2. 景观设计方案对建筑规划设计方案及基地资源现状等有无提出合理化建议或改进意见（如小区与组团出入口、建 筑布局与空间结构、交通组织、标高系统、架空层设置、采光井位置、室外设备设施的布置、保留与迁移树木的明确、保留水体的利用、不利因素分析等）; 3. 景观设计是否已尽可能提供多方案并列出优缺点等供比较; 有无景观方案设计说明; 设计理念是否清晰是否与项目 定位和规划意图一致;设计意图的反映是否清晰; 是否有必要提供补充图纸（如各类分析图、重要节点的剖、断面方案图等）; 4. 景观设计是否体现以人为本的原则，人文因素的体现是否合理; 5. 结合建筑设计进一步评审景观设计与建筑设计之间风格是否和谐; 景观风格与主题是否清晰、完整; 景观空间序列 是否清晰; 景观分布是否分级，是否合理; 景观元素是否贯彻到各个部位; 景观功能分区、动静分区等是否合理; 6. 交通组织是否合理;路网结构是否清晰;路网级别划分是否合理; 小区路网（包括消防车道、消防登高地）与环 境园路是否协调; 出入口设置与规划设计是否一致、合理（如位置、数量、开口尺寸、朝向等）; 出入口的主次之分是否合理; 7. 景观设计是否最大程度利用自然景观及原生植物（保留与迁移树木的明确、保留水体的利用、不利因素分析 等）; 周边有利资源（如山体、河道、水系、植被、公园等）与不利资源（如不好的建筑、墓地、噪声、污染等）是否已作优化; 8. 各出入口在与内部交通的沟通上是否便捷、通达; 组团出入口设置是否合理（如数量、级别）; 是否有相 应的出入口景观形象处理（如组团标识、特色植栽等）来强化领域感和识别性;
建筑专业施工图设计统一规定 1. 目的 为保证设计质量，加快设计进度，完善设计程序，在施工图设计中采用统一的技术标准和做法，协调建筑专业的技术设计工作，特编制本规定。 2. 适用范围 本规定适用安徽华塑股份有限公司新建工程项目中各个单体建筑物的设计；规定了企业生产厂房、辅助生产建筑等工程的设计原则、设计要求、防腐、防火、防爆和抗震设防等要求；并就建筑设计、建筑构造及材料做法、建筑装修标准及工程做法等诸多方面作出统一规定。对有关湿陷性黄土、膨胀、软土、溶洞、严寒冻土、地下岩空区、滑坡、洪水淹没或地震等地区，应根据具体情况在设计中补充完善。 3. 建筑设计规定 3.1 图纸、文字统一规定 文件和图纸的编号规定，详见《安徽华塑100万吨PVC项目一期工程总体 设计协 调和统一规定内容》 图纸采用A1?A2图幅，必要时可加长，对A1图加长时尽量不超过1.5 倍。尽量不采用A0 图幅。 3.2 标准规范（国家标准和行业标准） 本规定只在此列出工程设计（含施工验收）的主要标准规范，在项目设计、施工及采购活动中须遵照的其它标准规范应参照相关的规范执行。 在所要求的标准规范中，如果不同规范之间出现要求不一致或者偏差或者矛盾时，应执行较严格的标准规范。 对于所列石化行业（SH系列）与化工行业（HG系列）规范与标准，在执行的过程中优先采用石化行业标准规范，当石化行业没有相应的标准规范时，执行相应的化工行业标准规范。 对于所有使用的标准规范，在施工图设计时如果有新版本（包括修改单）发布，应执行新版本（包括修改单）。 采用的主要标准规范如下：
《安徽省建筑标准设计图集》（现行） 国家工程建设标准强制性条文 其他现行的有关国家规范和地方标准 所涉及的行业规范或标准由各设计院分别补充列出。 4. 建筑工程一般技术规定 4.1建筑设计 4.1.1设计原则 （1）建筑设计贯彻“适用、经济，美观”的原则。 （2）建筑设计应注重环境保护、生态平衡、充分采用绿色建材及节能构件利于厂区生产建设的可持续发展，满足国家现行的节能方针政策，打造新型节能建筑。 （3）建筑设计应尽量做到标准化、定型化与系列化。 （4）建筑设计应注意因地制宜，就地取材，积极慎重地采用新技术和新材料。 （5）建筑设计在满足工艺流程、便于安装、检修、生产操作与管理的条件下, 做到技术先进、经济合理、安全适用、确保质量，厂房布置力求联合露天一体化、轻质化，使整个建筑设计平面布置紧凑、空间组织合理、建筑造型简洁明快、整个厂区风格协调一致。
方案设计阶段电气机房的设计要点 最近几年，公司完成了不少公共建筑和居住小区的电气设计，积累了一些难得的经验，也在实际施工建设过程中经历了许多难忘的教训。无论是经验，还是教训，应该都是我们的宝贵财富。 今天，我就北京地区的公共建筑和居住小区电气方案设计中所遇到的一些常见问题谈一点看法，算是对以前设计的总结和反思，也是今后工作的参考，由于水平有限，定有不足和错误之处，请多批评指正。 我们首先明确一下电气机房的种类： 居住项目： 强电用房：10KV开闭站、10/0.4KV变配电室、低压电缆分界小室、低压配电室、 弱电用房：消防及安防控制室、有线电视光端机房、弱电机房（电话及网络）公共建筑： 强电用房：10/0.4KV变配电室、高压电缆分界小室、（柴油发电机房） 弱电用房：消防及安防控制室、有线及卫星电视机房、弱电机房（电话及网络） 1.方案设计的内容与深度 1.1国家规定 根据建设部颁布的《建筑工程设计文件编制深度规定》（2003年版）的规定，电气专业方案设计只要求编写设计说明书，不要求提供图纸，电气方案说明的内容和深度规定如下： （1）设计范围 本工程拟设置的电气系统 （2）变、配电系统 1）确定负荷级别：一、二、三级负荷的主要内容。 2）负荷估算。 3）电源：根据负荷性质和负荷量，要求市电电源的回路数、容量、电压等级。 4）变、配电所：位置、数量、容量。
（3）应急电源系统：确定备用电源和应急电源形式。 （4）照明、防雷、接地、智能建筑设计的相关系统内容。 1.2补充要求 （1）室外电气管线路由图 按以上1.1条规定编写的说明书，一般已能满足方案设计的深度要求；但是通常住宅小区往往没有初步设计阶段，建筑方案设计及相关的手续得以批准后，就近入施工图阶段，项目也往往是分批开发建设，所以要求我们在方案设计阶段，就应该根据市政条件和小区规模及性质确定变、配电室的位置（含其数量及容量）和弱电站房的位置等内容；对整个小区的强、弱电外线路由有一个整体的规划，并由总图专业对所有专业的室外管线进行综合，以确保方案的可实施性；电气专业的室外管线路由图只作为内部作业图，可不正式出图。 公共建筑在方案阶段应根据市政（强、弱电）条件，建筑物的规模和性质确定变配电室的位置和数量，确定弱电站房的位置；并根据项目的建筑功能及层高确定强、弱电主干线路的路径是否能可行；管线综合图可作为初步设计的依据。 （2）年电能消耗量估算 根据《北京市固定资产投资项目节能评估和审查管理办法》（试行）的规定，从2007年4月1日起，建筑面积在2万平方米及以上的公共建筑项目、建筑面积在20万平方米及以上的居住建筑项目和其他年耗能在2000吨及以上标准煤的项目，在申报可行性研究报告审批、申请项目核准或项目备案之前需进行节能评估和审查。因此，有关工程项目从立项报告起的各设计阶段要编写节能专篇，方案设计阶段的节能专篇要求列出“项目能源消耗种类，来源及年消耗量”。能源种类包括电力、天然气和热力等。因此电气方案设计的节能专篇除要说明具体节能措施外，还需进行年电能消耗量（即电力年需要实物量kWh）的估算。 建筑节能是个很重要的话题，关于节能措施和年电能消耗量的估算我们将做为专题另找时间进行探讨。 2.小区变配电室设置要求 2.1负荷计算
1.1 工艺专业设计统一规定 1.1.1制图统一规定 （1）图纸图签 设计经理需确定图纸的图签，图签内容中的项目名称、单体名称、项目编号、图纸编号、日期、项目阶段等信息都需确认无误，图签确定后发送项目所有参与人员。 （2）图幅和图纸比例 设计图纸可以选用的标准图框及加长图框 单体比例优先顺序：1:50＞1:80＞1:100，最高不超过1:100。 单体图幅优先顺序：A2＞A1＞A0,单体图幅不能采用A3。 比例＞图幅，即比例选定后再定图幅。 PID：采用A2图幅。 节点详图：优先采用A2，节点详图数量少，也可采用A3。 材料表：采用A3或者A4。 （3）线型 DN50及以下管道用单线绘制，DN50以上管道用双线绘制。 1.1.2管道设计 1.1. 2.1 管道介质图例
1.1. 2.2 管道内介质压力流流速
1.1. 2.3 管道内介质重力流流速 重力流管道的最小设计流速：污水管道在设计充满度下为0.6m/s；雨水管道和合流管道在满流时为0.75m/s； 重力流管道的最大设计流速：金属管道为10.0m/s；非金属管道为5.0m/s； 重力流管道在检查井处变换管径时，采取管顶平接。 1.1. 2.4 管道材质 （1）生产给水 碳钢SS304 UPVC HDPE （2）生活给水 碳钢SS304 UPVC HDPE （3）生活污水（排水） 碳钢SS304 UPVC HDPE （4）雨水 水泥管玻璃钢夹砂管双壁波纹管 （5）工业废水
碳钢SS304 SS316 SS316L UPVC HDPE （6）回用水 ?碳钢?碳钢衬塑?SS304 ?SS316 ?SS316L ?UPVC ?HDPE （7）浓盐水 碳钢碳钢衬塑SS304 SS316 SS316L UPVC HDPE （8）除盐水 碳钢碳钢衬塑SS304 SS316 SS316L UPVC HDPE 1.1. 2.5 埋地管道防腐 埋地管道防腐按照《SY-T0447-96埋地钢质管道环氧煤沥青防腐层技术标准》 对埋地管道防腐等级规定如下： 中性土壤中的埋地管道均采用普通级防腐； 酸性土壤环境中的埋地管道采用加强级防腐； 位于底板下方不易维修和更换的管道采用特加强级防腐。 1.1. 2.6 管径系列 （1）钢制管道外径系列表 参考《HG/T20553-2011化工配管用无缝焊接钢管尺寸选用系列》所述内容，Ⅰa系列为优先选用系列。 （2）UPVC管道外径系列表 1）国标UPVC管道外径系列：参考《GB/T10002.1-2006给水用硬聚氯乙烯管材》。 2）美标UPVC管道外径系列：参考《ASTM_D1785-SCH40-SCH80-SCH120聚氯乙烯塑料管规格标准》。 （3）钢制管道不推荐使用管径：DN8、DN10、DN32、DN65、DN125、DN550 1.1. 2.7 管件标准
结构设计统一技术规定v13 为保证结构施工图设计质量，加快工程设计进度，减少设计过程中出现设计反复改动的返工现象，特此制定结构设计统一技术规定。本技术规定是以国家标准、规、规定为基础，结合以往工程项目的设计实践经验，对设计过程中一般要求和习惯做法进行必要的明确、补充和完善。 1.结构设计的一般规定 1.1结构设计应遵循安全、合理、经济、先进的原则并满足建筑的使用功能，设计时 应进行多方案比较并与同类结构进行技术经济比较，优化结构设计。 1.2结构方案应合理优化，设计应兼顾质量与成本，在保证结构安全的前提下力求节 约，坚持成本最优原则。构件尺寸及配筋若不是计算和概念设计需要，应取最小值。 1.3结构设计须在方案设计阶段积极参与，并进行结构初步试算，综合考虑安全、合 理、经济、先进等因素，对建筑方案提出专业意见与建议，为后续设计的顺利进 行提供保证。 1.4重视结构的选型，经过方案优化选用抗地震作用及抗风力性能好的结构体系和结 构布置方案，应使选用的结构体系受力明确、传力简捷。应选取经济合理的结构 方案，尽量避免不利的结构体系。学校、幼儿园的设计时应特别注意抗震等级的 选取。 1.5结构形式尽量采用钢筋混凝土结构，如有特殊要求或需要而采用钢结构时，应坚 持节省成本的原则，全面考虑结构方案、选材用材、节点设计、施工便捷等方面 的因素进行设计。 1.6结构构造设计必须从概念设计入手，加强连接，保证结构有良好的整体性和延性、 足够的强度和适当的刚度。 1.7必须选择合适的计算假定、计算简图、计算方法及计算程序，对于重要的高层结 构、复杂的高层建筑结构，应至少用两个不同的力学模型的结构分析程序进行计 算，分析比较，并对计算结果的合理性进行判断，确认其可靠性，保证结构的安 全。 1.8结构设计计算程序计算输入参数可详《结构设计计算参数的统一规定PKPM201 2.8
车间管理制度 1、目的 为规范车间管理和明确内部制度，做到有循可依地塑造一个整洁明亮且又井然有序的工作场所；使得现场生产工作气氛详和严谨，从而达到优品质、高效率、低成本、好形象的战略目标；特拟之。 2、适用范围 制造部生产车间。 3、职责 生产现场管理及稽查人员负责执行及监督。 4、说明 仅限车间内执行与公司其它制度不作冲突，其执行效果之奖惩，将结合《生产科奖惩作业办法》实施，对未尽之处参照公司相关规章制度执行，此管理制度解释权属制造生产科。 5、内容 5.1 人 5.1.1 进入生产区域必须按相关规定规范的穿戴：厂证、静电衣、静电鞋（作业人员还须戴好静电帽），如触摸电子元件或产品等，还另须佩戴好静电手环或静电手套。 5.1.2 外来人员进入车间必须有来访证及内部相关职员陪同，并遵守车间履行的各项规章制度。 5.1.3 车间内不得大声喧哗及做与工作无关或影响他人工作之事。 5.1.4 严禁带零食及饮用之酒水等进入生产区域。 5.1.5 车间内非特殊或紧要工作情况下，严禁急步奔跑。 5.1.6 作业员离岗时需佩戴离岗证。 5.1.7 作业员中途休息或非正常开线工作时间不可逗留于生产现场，必须统一到相应休息区；且严格遵守《休息区管制规范》。 5.1.8 生产线各助拉以上人员，每天提前10～15分钟上班，以作好交接班及开线之前置工作，确保生产正常开线运作。 5.1.9 下班时必须依次按线、按序排队走出车间。 5.1.10 早晚上下班时，各拉/线长要集合员工召会；主管每月召集员工至少开一次月会。 5.1.11早晚上班员工需提前6～10分钟进入车间，在相应召会区遵守各项公司纪律排好队，配合拉/线长召会；尽量避免耗用正常上班时间。 5.1.12 生产作业人员进入车间手机必须处于关机状态，工作时间严禁拨打、接听电话和收发短信。 5.1.13 作业人员（含功能修理）不得擅离本线窜岗。 5.1.14 流动岗位人员以不影响他人工作为原则，做好自身本职工作，严禁懒散闲逛及做与工作无关等事，并严格遵守车间纪律。 5.2 机 5.2.1 遇待料、设备故障、生产异常以及休假等停线时，其生产线头要悬挂相应之状态标示牌；另若正常生产时，拉头必须悬挂在制机型之标示。 5.2.2 操作者须正确使用维护好仪器、机器设备、工装夹具等，防止人为或操作不当损坏和遗失，禁止设备超负荷运作。 5.2.3 各类生产设备器具等要保持清洁无灰尘。 5.2.4 设备器具的维护、保养以及相关记录依照工艺、设备部以及相关文件之规定执行。 5.2.5 波峰焊、ICT、JV机以及贴片机等操作岗位人员，需经培训并考核合格后持
1 . 项目名称： 2 . 工程编号：100409 3 . 设计阶段：施工图 4 . 子项号及子项名称 5 . 专业代号 Z总图： W外管、S给排水、D电气、Y仪表、T土建、N暖通、R热力、G工艺 6 . 土建图纸编号 建议：建筑专业用01 结构专业用02 01-00 （建筑专业图纸目录）〖例〗干燥袋滤车间 S09008-03T－
02-00 （结构专业图纸目录）7 . 图幅：除表格外，尽量用A1、A2（少用加长） 总图、外管及工艺大平面配管可采用A0 8 . 字体及字号 8 . 1 字体：长仿宋体 8 . 2 字号 8 . 3 所有英文字母的高宽比为0.6 8 . 4 在极端情况下，各种字高不能小于2.5mm
工艺及管道设计统一规定 1. 项目名称、工程号、子项号及图纸编号等规定按照项目总的统一规。 2.设计执行的标准和规范 《化工设计施工内容和深度统一规定》HG20519－92 《石油化工企业设计防火规范》GB50160-2008 《爆炸和火灾危险环境电力装置设计规范》GB50058-92 《建筑设计防火规范》GB50016－2006 《工业企业设计卫生标准》GBZ1－2002 《工业企业噪声控制设计规范》GBJ87－85 《工业金属管道设计规范》GB50316－2000 《火灾自动报警系统设计规范》GB50116－98 《石油化工静电接地设计规范》SH3097－2000 《石油化工企业可燃气体和有毒气体检测报警设计规范》SH3063－1999。 《钢制管法兰、垫片、紧固件》HG20592-20614-2009 《工业设备及管道绝热工程设计规范》GB50264-1997 《工业金属管道设计规范》GB50316-2000 《化工装置设备布置设计规定》HG20546-1992 《化工设备基础设计规定》HG20643-92 《化工设备、管道外防腐设计规定》HG/T20679-1990 《化工装置管道材料设计规定》HG/T20646-1999 《化工装置管道机械设计规定》HG/T20645-1998 《化工厂管架设计规定》HG/T20670-1989 《管架标准图》HG/T21629-1999 《变力弹簧支吊架》HG/T20664-1998 原劳动部《压力管道安全管理与监察规定》 国家质量监督检验检疫总局《压力容器压力管道设计单位资格许可与管理规则》 《设备、管道的蒸汽伴管加热系统设计规定》CD42A20-83 《蒸汽全夹套加热系统设计规定》CD42A21-83 《化工企业静电接地设计规程》HG/T20675-1990 《输送流体用无缝钢管》GB/T8163-1999
酒店表格大全文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
目录订房表 / 1 日入住宾客名单统计表 / 2 宾客住宿登记表 / 3 宾客换房要求登记表 / 4 宾客离店登记表 / 5 宾客退房登记表 / 6 委托代办服务表 / 7 收银服务管理表单 / 8 房间钥匙跟踪表 / 9 餐饮部卫生检查表 / 10 厨房交接班管理表 / 11 餐饮现场点单表 / 12 餐厅每日经营台账表 / 13 宴会接待通知表单 / 14 宴会日经营登记表 / 15 宾客酒水领取表单 / 16 送餐预订登记表 / 17 公关效果评估表 / 18 市场营销预算表 / 19 商务客户意见登记表 / 20
客房用品配备表 / 21 客人遗留物品登记表 / 23 客人借用物品记录表 / 24 来访人员登记表 / 25 设备维修记录表 / 26 人员需求登记表 / 27 人员面试登记表 / 28 月度考核评比表 / 29 员工培训考核表 / 30 晋升管理审批表 / 31 日用品采购登记表 / 32 日用品采购审批表 / 33 食品采购登记表 / 34 食品采购审批表 / 35 食品供应商调查表 / 36 采购人员绩效考核表 / 37 物品盘点表 / 38 内部缴款单 / 39 前台收银登记表 / 40 财务部营业日报表 / 41 财务支付管理表 / 42 采购用款申请表 / 43
工资发放记录表 / 44 卫生清洁日报表 / 45 保洁员值班表 / 46 公共卫生区域地毯洗涤统计表 / 47 公共区域卫生检查记录表 / 48 公共区域清洁班工作交接表 / 49 客衣登记表 / 50 设备维修登记表 / 51 设备保养登记表 / 52 设备设施报废审批表 / 53 设备设施报废登记表 / 54 工程维修预算表 / 55 工程维修验收表 / 56 娱乐中心营业计划表 / 57 娱乐中心服务价格表 / 58 娱乐中心利润统计表 / 59 健身中心营业计划表 / 60 健身中心设备申购表 / 61 娱乐中心服务监督表 / 62 健身中心服务监督表 / 63
方案设计阶段审图要点 方案设计阶段审图要点【1】 1、综合说明书： A、总体方案说明：包括规划设计指导思想，布局与功能分区，规划设计特点与建筑风格，主出入口的布置和形象，建筑群体的空间形象及标志性建筑，建筑环境、造型、建筑群外墙及屋顶色调基调等设计说明。 B、交通组织、绿化等说明。 C、总建筑面积、建筑占地面积、建筑高度、层数、建筑密度、容积率、绿 化覆盖率、地面及地下停车场(汽车、自行车)等技术经济指标。 D、水、电安装容量估算及整个工程造价估算。 E、建筑节能专篇论述。 F、无障碍设施设置设计说明。 G、主要建筑单体的主体结构型式。 2、区位图、现状图、总平面图、沿街透视、道路规划和绿化系统规划图 A、反映整个项目的建筑群体空间关系。 B、反映建筑、道路、广场、水面及景观小品的相互关系。 C、小区内及出入口的交通组织、道路设计。 D、小区主、次入口的效果处理及效果表达。 E、重要节点及典型部位的方案深化详图
F、用地现状分析。 G、部分单体的平、立、剖面图。 H、规划总平面以1:1000(或1:500)地形图设计，内容包括用地范围内的各类建筑、道路、广场、绿地、水体等设施的总体布局，以及四周的环境关系，图纸要求：总平面、总体沿街立面图，比例1:1000(或1:500)，图纸规格0#或1#图。 3、建筑方案设计图一套，图纸要求建筑群体鸟瞰图1张，代表性典型建筑彩色 透视效果图若干张，建筑方案设计各层平面图、立面图、剖面图、设计概念分析图等。 4、提交上述各规划图和单体建筑方案设计缩印本10套(规格为A3，297×420)。 5、展板要求：总平面图、总平面建筑群体鸟瞰图与沿街透视图均为彩色效果图;展板规格要求：0号图板 6、电子文件 全部设计成果均应制作成电子文件，文本文件采用MicrosoftWordxx的doc格式文件;设计图形文件采用AutocadR14的dwg格式文件，电脑渲染图等图片文件，应采用普及的通用软件制作，并提交分辨率不小于3000X2000像素的JPG格式文件，提交以上电子文件1套(以上电子文档刻录光盘1张) 方案设计阶段审图要点【2】 1、设计图纸文件的审核流程：
总图专业设计统一规定 版次 REV. 升版日期 DATE 说 明 DESCRIPTION 设计阶段 DES.PHASE 初步设计 项目代号： PROJECT CODE 201521 装置： JOB 业主 OWNER ： 山东晋煤明升达化工有限公司 编制： DESIGNED 项目 PROJECT ： 晋煤明升达40.60项目 校核： CHECKED 批准： APPROVED 批准日期： APPD. DATE 文件编号 DOC.NO.： 该文件所含内容未经本公司授权不得复制、泄露、或供他人使用。 THIS DOC. IS THE PROPERTY OF EAST CHINA ENGINEERING SCIENCE AND TECHNOLOGE CO. LTD UNAUTHORIZED
目 录 1．设计范围 (2) 2．设计采用的标准规范 (2) 3．工程设计规定 (2) 4．竖向布置及场地排雨水 (4) 5．厂内道路、地面铺装及小型构筑物 (4) 6．管线综合 (5) 7．汽车运输设施 (5) 8．绿化 (6)
1．设计范围 本规定适用的设计工作范围包括： 1) 厂区总平面设计 2) 厂区竖向设计（含竖向、铺砌、护坡、挡土墙等设计）。 3) 厂区道路、装卸场地设计 4) 厂区管线综合及绿化规划设计 2．设计采用的标准规范 《石油化工企业设计防火规范》 GB50160-2008 《石油化工企业厂区总平面布置设计规范》 SH/T3053-2002 《石油化工厂区竖向布置设计规范》 SH/T3013-2000 《石油化工厂内道路设计规范》 SH/T3023-2005 《石油化工企业厂区绿化设计规范》 SH3008-2000 《建筑设计防火规范》 GB50016-2014 《总图制图标准》 GB/T50103-2010 《建筑地基基础工程施工质量验收规范》 GB50202-2002 《石油化工厂区管线综合设计规范》 SH/T3054-2005 《厂矿道路设计规范》 GBJ22-1987 《工业企业总平面设计规范》 GB50187-2012 《公路水泥混凝土路面设计规范》 JTG D40-2011 《火力发电厂总图运输设计技术规程》 DL/T5032-2005 《火力发电厂与变电站设计防火规范》 GB50229-2006 备注： 1)标准规范并不限于上述要求，如有必要时，还应执行其他有关标准和规范。 2)当引用上述规范有冲突之处,应按较严格者执行。 3．工程设计规定 3.1 设计分工与协作 1) 本工程设计负责用地红线内的全套设计，包括地面工程及绿化规划等的设计。所有
2020年公文处理流程 导读：本文是关于2020年公文处理流程，希望能帮助到您！ 20xx年公文处理流程 第一阶段：公文的收受与分流 (1)签收。指履行规定的确认、清点、核对、检查、签注手续后，机关设置的外收发人员、通讯人员从发文机关、邮政部门、机要通信部门、文件交换站，或通过自备通信设备收取公文。 (2)外收文登记。即由外发人员在完成签收工作后，对收文情况做出简要记载。 (3)启封。即外收文登记完成后，公文送至机关统一或分别按内部机构设置的内收发部门 (或人员)，由其签收后，统一启封或径送有关领导者亲启。 (4)内收文登记。即由内收发人员对收文情况做出较详细记载。 (5)分办。即经对收文进行分类筛选后，由指定的有关人员根据公文的重要程度、各部门职责分工及有关程序规定将公文分送有关领导、有关部门工作人员阅知办理。 (6)摘编。由文件管理人员对部分准备投入办理过程的重要文件进行的加工活动，主要是针对这些文件写文摘、提要、综述，汇集有关数据资料等。 第二阶段：办理收文 (1)拟办。由部门负责人或有关具体工作人员经过对公文进行认真的阅读分析，提出建议性的处置意见，供有关领导者审核定夺。
(2)批办。即机关领导者或部门负责人对公文提出处置意见。 (3)承办。即有关工作人员按批办意见具体处置公文所针对的事务和问题。 (4)注办。即由承办人签注公文承办情况，以备忘待查。 第三阶段：组织传阅与催办查办 (1)组织传阅。指独份或份数很少的公文需经多部门或多位工作人员阅知处理时，使公文在他们中间得到有效传递和阅读。 (2)催办。由公文处理管理机构根据承办时限和其他有关要求对公文承办过程实施的催促检查。 (3)查办。由公文处理管理机构或其他专门组织对重要公文实际执行情况所进行的核查协办工作。 第四阶段：处置办毕公文 包括：立卷归档、清退、暂存、销毁等。 收文办理活动的方法要点 拟办 拟办是一项辅助决策活动，目的是为决策活动提供可供选择的方案。作好拟办应注意：(1)认真研读公文，真正弄清对方的意图、问题的性质与实际情况。(2)意见要简明、具体、得体。(3)如同时提出两个或两个以上方案时，应讲究它们的排列次序，一般应将倾向性意见放在前面，以提高效果。(4)意见应工整、清晰地写在《文件处理单》相应的栏目中，并签注拟办人姓名与日期。(5)当公文所涉及的问题较易处理，对领导者采纳自己的方案有一定的把握时，也可直接草拟复文文稿供审核定夺，以加速办理过程。 批办
方案设计阶段成本控制要点(2007-05-30 08:55:12) 方案设计阶段的主要工作是通过对概念设计成果的理解，对规划布局、空间功能布置、建筑形式、建筑规模以及根据项目定位对户型、面积定位进行深化。 方案设计过程中对设计单位理解与现实项目定位的意图，在户型比例，面积控制、单元组合、路网规划等方面能力要求极高。同时，还应注意结合当地气候、地质条件，合理运用规范与地方标准，对于一些过时但合法的规范应充分与前期开发部门沟通，研究当地习惯做法，提出较为合理的解决方案，以期顺利通过相关部门的审批。开发商还应在该阶段编制详细的《设计任务书》，为设计单位提供设计指引。 通常开发商在这个阶段最容易对项目定位与开发理念产生动摇，既要保证项目品质，又要保证容积率，提高项目效益，如何取舍？我个人认为应根据不同的项目不同的开发理念区别分析： 对于大盘、分期开发的项目，在前期创品牌、提升品质、塑造项目核心竞争力最为重要，大盘的利润主要是在后期实现，如果不能在前期被市场认同，将对后期造成较大的压力。 对于短、平、快项目，如何创造效益最大化，提升表面卖点是关键，可以通过概念的炒作，准确的户型定位、合理的价格，快速消化市场。 不论任何项目，通过细致的市场调研与项目竞争力分析，在开发前期阶段，发展商应对项目有一个合理的利润预期。只有在确定了这个预期的情况下，心态、开发进度才不会因市场的轻微变化而产生变化。避免在开发过程中左摇右摆，不停的变更定位与设计，从而延误了项目的开发时机，失去市场。 方案设计阶段“相关调研”与“设计收资”工作非常重要，为确保设计工作不至于出现反复，或不能通过审批，而影响整个项目的开发进度，前期应针对设计内容，汇同设计单位对以下内容进行充分的研究与确定： 1、地方规范，如： 建筑节能标准，（由于北方大多数城市执行的建筑节能标准的等级不同，对于寒冷、严寒地区的节能标准又有不同规定，在成本上有一定的变化。）； 建筑等级分类，（各地根据不同的标准对建筑等级进行分类，应在设计过程中灵活运用，减少不必要的成本投入。）； 抗震标准、人防标准、防洪标准、水土保持标准、环境保护标准及相应的规范； 建筑材料推广，（各地对当地行业的政策性保护是这项调研工作的重点，有些材料却是能够在品质不变的情况下降低成本，有些却不可取，这些问题需要开发商认真分析。）；
党政机关公文处理工作条例 第一章总则 第一条为了适应中国共产党机关和国家行政机关（以下简称党政机关）工作需要，推进党政机关公文处理工作科学化、制度化、规范化，制定本条例。 第二条本条例适用于各级党政机关公文处理工作。 第三条党政机关公文是党政机关实施领导、履行职能、处理公务的具有特定效力和规范体式的文书，是传达贯彻党和国家的方针政策，公布法规和规章，指导、布置和商洽工作，请示和答复问题，报告、通报和交流情况等的重要工具。 第四条公文处理工作是指公文拟制、办理、管理等一系列相互关联、衔接有序的工作。 第五条公文处理工作应当坚持实事求是、准确规范、精简高效、安全保密的原则。 第六条各级党政机关应当高度重视公文处理工作，加强组织领导，强化队伍建设，设立文秘部门或者由专人负责公文处理工作。 第七条各级党政机关办公厅（室）主管本机关的公文处理工作，并对下级机关的公文处理工作进行业务指导和督促检查。 第二章公文种类 第八条公文种类主要有： （一）决议。适用于会议讨论通过的重大决策事项。 （二）决定。适用于对重要事项作出决策和部署、奖惩有关单位和人员、变更或者撤销下级机关不适当的决定事项。 （三）命令（令）。适用于公布行政法规和规章、宣布施行重大强制性措施、批准授予和晋升衔级、嘉奖有关单位和人员。 （四）公报。适用于公布重要决定或者重大事项。 （五）公告。适用于向国内外宣布重要事项或者法定事项。 （六）通告。适用于在一定范围内公布应当遵守或者周知的事项。 （七）意见。适用于对重要问题提出见解和处理办法。 （八）通知。适用于发布、传达要求下级机关执行和有关单位周知或者执行的事项，批转、转发公文。 （九）通报。适用于表彰先进、批评错误、传达重要精神和告知重要情况。 （十）报告。适用于向上级机关汇报工作、反映情况，回复上级机关的询问。 （十一）请示。适用于向上级机关请求指示、批准。 （十二）批复。适用于答复下级机关请示事项。 （十三）议案。适用于各级人民政府按照法律程序向同级人民代表大会或者人民代表大会常务委员会提请审议事项。 （十四）函。适用于不相隶属机关之间商洽工作、询问和答复问题、请求批准和答复审批事项。 （十五）纪要。适用于记载会议主要情况和议定事项。

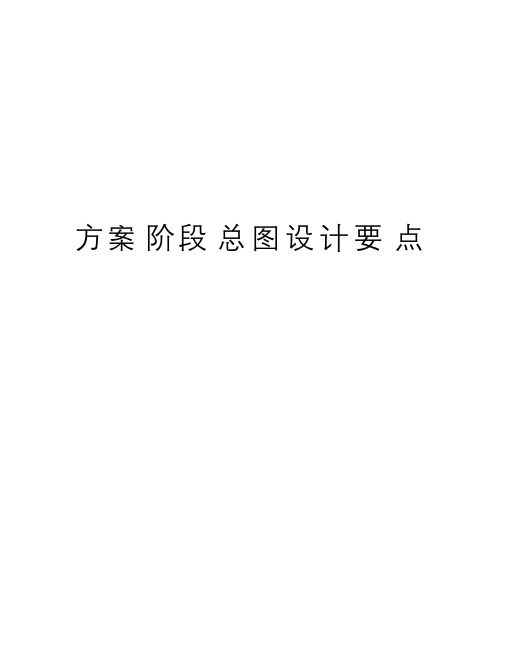

方案阶段总图设计要点 一、总图设计内容 1.总图设计内容： A.总平面布置图。 B.日照分析图。 C.竖向布置图。 D.消防示意图。 2.注意事项： 1. 原则：清晰且有针对性的图面表达。 2．根据项目大小A、C项可以合并表达。 3.图名按上述名称标注。 4.比例要求：常规情况下均为1：500，特大规划总图可按1：1000。 二、总平面布置图： 1. 确定建筑面积计算规则。（注意核实面积计算条件）。 2.核实是否有集中绿地设置要求以及是否需要临街设置和 最低面积设置要求。 3.面积计算能否有计算误差，有的话需要计入误差值，同时罗列实际技术经济指标便于甲方做经济测算。 4.核实建筑计算高度计算规则以及层数计算规则，有内跃户型特别注意。 5.核实建筑退红线距离是否双控还是三控。（退道路红线和道路
