9-2 已知非线性系统的微分方程为 (1) 320x x x ++= (2) 0x xx x ++= (3) 0x x x ++= (4) 2(1)0x x x x --+= 试确定系统的奇点及其类型，并概略绘制系统的相轨迹图。 解 (1) 奇点(0, 0)。特征方程为 2320λλ++= 两个特征根为 1,21, 2λ=-- 平衡点(0, 0)为稳定节点。 在奇点附近的概略相轨迹图： x (2) 奇点(0, 0)。在平衡点(0, 0)的邻域内线性化，得到的线性化模型为 0x x += 其特征方程为 210λ+= 两个特征根为 1,2j λ=±
1 平衡点(0, 0)为中心点。 在奇点附近的概略相轨迹图： x (3) 奇点(0, 0)。原方程可改写为 00 00 x x x x x x x x ++=≥?? +-=
2 为 0x x x -+= 其特征方程为 210λλ-+= 两个特征根为 1,20.50.866j λ=± 平衡点(0, 0)为不稳定焦点。 在奇点附近的概略相轨迹图： x 9-6 非线性系统的结构图如图9-51所示，其中0.2a =，0.2b =，4K =， 1T s =。试分别画出输入信号取下列函数时在e -e 平面上系统的相平面 图（设系统原处于静止状态）。 (1) () 2 1()r t t = (2) () 2 1()0.4r t t t =-+ (3) () 2 1()0.8r t t t =-+ (4) () 2 1() 1.2r t t t =-+ 图9-51 题9-6图 解：由系统结构图可得4c c u +=。由于e r c =-，那么4e e u r r ++=+。
74LS191功能表 LD CT D U / CP D 0 D 1 D 2 D 3 Q 0 Q 1 Q 2 Q 3 0 × × × d 0d 1 d 2 d 3 1 0 0 ↑ ×××× 1 0 1 ↑ ×d 0 d 1 d 2 d 3 加法计数 减法计数 命 题 人 ： 审 题 人 ： 命 题 时 间 ： 系名 专业 年级、班 学号 姓名 数字电子技术 课程试题（ 卷） 题号 一 二 三 四 五 六 七 八 九 十 总分 得分 （请将答案写在答题纸上，答在试卷上不给分） 一． 选择题（16分） 1．已知A B A B B A Y +++=，下列结果正确的是（ ） a ． Y =A b ．Y=B c ．A B Y += d ．Y=1 2．已知A=（10．44）10（下标表示进制），下列结果正确的是（ ） a ． A=（1010．1）2 b ．A=（0A ．8）16 c ． A=（12．4）8 d ．A=（20．21）5 3．下列说法不正确的是（ ） a ．当高电平表示逻辑0、低电平表示逻辑1时称为正逻辑 b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平） c ．OC 门输出端直接连接可以实现正逻辑的线与运算 d ．集电极开路的门称为OC 门 4．以下错误的是（ ） a ．数字比较器可以比较数字大小 b ． 半加器可实现两个一位二进制数相加 c ．编码器可分为普通全加器和优先编码器 d ．上面描述至少有一个不正确 5．下列描述不正确的是（ ） a ．触发器具有两种状态，当Q=1时触发器处于1态 b ．时序电路必然存在状态循环 c ．异步时序电路的响应速度要比同步时序电路的响应速度慢 d ．主从JK 触发器具有一次变化现象 6．电路如下图（图中为上升沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“100”，请问在时钟作用下，触发器下一状态（Q 3 Q 2 Q 1）为（ ） a ．“101” b ．“100” c ．“011” d ．“000” 7．电路如下图，已知电路的当前状态Q 3 Q 2 Q 1 Q 0为“1100”，74LS191具有异步置数的逻辑功能，请问在时钟作用下，电路的下一状态（Q 3 Q 2 Q 1 Q 0）为（ ） a ．“1100” b ．“1011” c ．“1101” d ．“0000” 8．下列描述不正确的是（ ） a ．EEPROM 具有数据长期保存的功能且比EPROM 在数据改写上更方便 b ．DAC 的含义是数-模转换、ADC 的含义是模数转换 c ．积分型单稳触发器电路只有一个状态 d ．上面描述至少有一个不正确 二．判断题（9分） 1．TTL 输出端为低电平时带拉电流的能力为5mA （ ） 2．TTL 、CMOS 门中未使用的输入端均可悬空（ ） 3．当决定事件发生的所有条件中任一个（或几个）条件成立时，这件事件就会发生，这种因果关系称为与运算。（） 4．将代码状态的特点含义“翻译”出来的过程称为译码。实现译码操作的电路称为译码器。（） 5．设计一个3进制计数器可用2个触发器实现（ ） 6．移位寄存器除了可以用来存入数码外，还可以利用它的移存规律在一定的范围内构成任意模值n 的计数器。所以又称为移存型计数器（ ） 7． 判断时序逻辑电路能否自启动可通过判断该电路是否存在有效循环来实现（ ） 8． 施密特触发器电路具有两个稳态，而多谐振荡器电路没有稳态（ ） 9． DRAM 需要定期刷新，因此，在微型计算机中不如SRAM 应用广泛（ ） 三．计算题（8分） 1、在如图所示电路中，U cc =5V ，U BB =9V ，R 1=5.1kΩ， R 2=15kΩ，R c =1kΩ，β=40，请计算U I 分别为5V ，0.3V 时输出U O 的大小？。 密 线 封 A B
重庆大学 自动控制原理 课程试卷 2006 ~2007 学年 第 1 学期 开课学院： 自动化学院 考试日期： 2007-01 考试方式： 考试时间： 120 分钟 一、（20%）带有保护套管的热电偶的传热过程可用如下的方程组来描述， 12222q q dt dT C m -= 1 111q dt dT C m = 22 2R T T q -= 11 2 1R T T q -= 选定0T 作为,1T 输入作为输出，完成以下要求。 1、 根据所给方程组，画出该过程的动态结构图； 2、 整理出0T 和1T 之间的传递函数。 二、（20%）系统的动态结构图如图1所示，要求输入r(t)单位阶跃时,超调量%20≤P σ，峰值时间s t P 1=。 图 1 三、（15%）设单位负反馈系统的开环传递函数为 )()(22 +=s s K s G 1、 试绘制系统根轨迹的大致图形（需给出相应的计算），并讨论参数K 对系 统稳定性的影响。 式中， 0T ：介质温度；1T ：热电偶温度；2T ：套管温度； 11C m ：热电偶热容； 22C m ：套管热容； 1R ：套管与热电偶间的热阻； 2R ：介质与套管间的热阻 1q ：套管向热电偶传递的热量；2q ：介质向套管传递的热量 1、 试确定K 和Kt 的值。 2、在所确定的K 和Kt 的值下，当输入r(t)单位阶跃时，系统的稳态误差是多少？
2、 若增加一个零点1-=z ，此时根轨迹的形状如何？，该零点对系统稳定性有何影响。 3、 上问中，若增加的零点是3-=z ，此时根轨迹的形状又如何？你能作出什 么初步结论？ 四、（20%）系统的开环传递函数为： ).()()(1204 2 +=s s s H s G 1、 绘制系统的开环幅频渐近特性(需标注各段折线的斜率及转折频率)，并 求出系统的相位裕量； 2、 在系统中串联一个比例-微分环节)(1+s ，绘制校正后系统的开环幅频渐近特性，并求出校正后系统的开环截止频率和相位裕量； 3、 比较前后的计算结果，说明相对稳定性较好的系统，对数幅频特性在中 频段应具有的形状。 五、（15%）用描述函数法分析图2所示系统的稳定性，判断系统是否自振，若 有自振，求自振频率和振幅。其中： A M A N π4= )( 六、（10%Φ(z)。 (r (r )(t
第1页 共5页 一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、场效应管被称为单极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，当三极管工作在 区时， b I Ic β<。 3、场效应管可分为 型场效应管和结型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路只能放大电压不能放大电流。 5、在绘制电子放大电路的直流通路时，电路中出现的 视为开路， 视为短路，信号源可视为为短路但应保留其内阻。 6、多级放大电路级间的耦合方式有直接耦合、阻容耦合、 和 耦合等。 7、晶体管是利用 极电流来控制 极电流从而实现放大的半导体器件。 8、放大电路的交流通路用于研究 。 9、理想运放的两个输入端虚断是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈不复存在则为 。 11、仅存在于放大电路的交流通路中的反馈称为 。 12、通用集成运放电路由 、 、输出级和偏置电路四部分组成。 13、如果集成运放的某个输入端瞬时极性为正时，输出端的瞬时极性也为正，该输入端是 相输入端，否则该输入端是 相输入端。 14、差分放大电路的差模放大倍数和共模放大倍数是不同的， 越大越好， 越小越好。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管如果采用正向接法，稳压二极管将 。 A ：稳压效果变差 B ：稳定电压变为二极管的正向导通压降 C ：截止 D ：稳压值不变，但稳定电压极性发生变化 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结正向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、测得一放大电路中的三极管各电极相对一地的电压如图1所示，该管为 。 A ： PNP 型硅管 B ：NPN 型锗管 C ： NPN 型硅管 D ：PNP 型锗管 7V 0.7V 0V ① ② ③
重庆大学《模拟电子技术（Ⅱ）》课程试卷 A卷 B卷 2010 ~2011学年 第 1 学期 开课学院： 电气 课程号：15012335 考试日期： 2010-12-30 考试方式： 开卷闭卷 其他 考试时间： 120 分钟 题号 一 二 三 总分 11 12 13 14 15 16 分值 20 10 10 12 12 12 12 12 得分 一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题共10小题，每空2分，共20分) 1.欲得到电压－电流转换电路，应在集成运算放大电路中引入( )。 (a) 电压串联负反馈 （b ）电流并联负反馈 （c ）电流串联负反馈 2. 图1为正弦波振荡电路，其反馈电压取自（ ）元件。 (a) L 1 (b) L 2 (c) C 1 3. 负反馈对放大器的影响是（ ） A 、减少非线性失真 B 、增大放大倍数 C 、收窄通频带 图1 图2 4. 图2为单相桥式整流滤波电路，u 1为正弦波，有效值为U 1=20V ，f=50H Z 。若实际测 得其输出电压为28.28V ，这是由于（ ）的结果。 (a) C 开路 (b) R L 开路 (c)C 的容量过小 5. 图3为（ ）功率放大电路。 (a)甲乙类OCL (b)乙类OTL (c)甲乙类OTL 6. 共模抑制比K CMR 是（ ）之比。 (a)输入量中的差模信号与共模信号 (b)输出量中的差模信号与共模信号 (c)差模放大倍数与共模放大倍数（绝对值）。 7. PNP 管工作在饱和状态时，应使发射结正向偏置，集电结（ ）偏置。 (a ）正向 (b) 反向 (c) 零向 8.如图4电路，设二极管为理想元件，则电压U AB 为（ ）V 。 (a) 0 (b) 5 (c)-8 图3 图4 9.抑制频率为100kHz 以上的高频干扰，应采用（ ）滤波电路。 (a)低通 (b)带通 (c)带阻 10. U GS ＝0V 时，能够工作在恒流区的场效应管是( ) 。 (a) 结型管 (b) 增强型MOS 管 (c) 耗尽型MOS 管 二、判断下列说法是否正确，凡对者打“ √ ”，错者打“ × ” (每小题2分，共10分) 1.一个理想对称的差分放大电路，只能放大差模输入信号，不能放大共模输入信号。( ) 2.对于正弦波振荡电路，只要满足自激振荡的平衡条件，就能自行起振。( ) 3．乙类互补对称OTL 电路中的交越失真是一种非线性失真。 （ ） 4．一般情况下高频信号发生器中采用LC 振荡电路。 （ ） 5．在整流电路中，一般采用点接触型晶体二极管。 （ ） + - 命题人： 熊兰 组题人： 审题人： 命题时间： 教 务处 制 学院 专业、班 年级 学号 姓名 公平竞争、诚实守信、严肃考纪、拒绝作弊 封 线 密
第一章绪论 重点： 1．自动控制系统的工作原理； 2．如何抽象实际控制系统的各个组成环节； 3．反馈控制的基本概念； 4．线性系统（线性定常系统、线性时变系统）非线性系统的定义和区别； 5．自动控制理论的三个基本要求：稳定性、准确性和快速性。 第二章控制系统的数学模型 重点： 1.时域数学模型--微分方程； 2.拉氏变换； 3.复域数学模型--传递函数； 4.建立环节传递函数的基本方法； 5.控制系统的动态结构图与传递函数； 6.动态结构图的运算规则及其等效变换； 7.信号流图与梅逊公式。 难点与成因分析： 1.建立物理对象的微分方程 由于自动化专业的本科学生普遍缺乏对机械、热力、化工、冶金等过程的深入了解，面对这类对象建立微分方程是个难题，讲述时 2.动态结构图的等效变换 由于动态结构图的等效变换与简化普遍只总结了一般原则，而没有具体可操作的步骤，面对变化多端的结构图，初学者难于下手。应引导学生明确等效简化的目的是解除反馈回路的交叉，理清结构图的层次。如图1中右图所示系统存在复杂的交叉回路，若将a点移至b点，同时将c点移至d点，同理，另一条交叉支路也作类似的移动，得到右图的简化结构图。
图1 解除回路的交叉是简化结构图的目的 3. 梅逊公式的理解 梅逊公式中前向通道的增益K P 、系统特征式?及第K 条前向通路的余子式K ?之间的关系仅靠文字讲述，难于理解清楚。需要辅以变化的图形帮助理解。如下图所示。 图中红线表示第一条前向通道，它与所有的回路皆接触，不存在不接触回路，故11=?。 第二条前向通道与一个回路不接触，回路增益44H G L -=，故 4421H G +=?。 第三条前向通道与所有回路皆接触，故13=?。 第三章 时域分析法 重点： 1. 一、二阶系统的模型典型化及其阶跃响应的特点； 2. 二阶典型化系统的特征参数、极点位置和动态性能三者间的相互关
模拟电子技术基础试题汇总 一.选择题 1．当温度升高时，二极管反向饱和电流将( )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( )。 ( A)温度稳定性( B)单向导电性( C)放大作用( D)滤波特性 5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生 ( )失真。 ( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真 6.电路如图所示，二极管导通电压U D＝，关于输出电压的说法正确的是( )。 A：u I1=3V，u I2=时输出电压为。 B：u I1=3V，u I2=时输出电压为1V。 C：u I1=3V，u I2=3V时输出电压为5V。 D：只有当u I1=，u I2=时输出电压为才为1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。 A：集电极电源+V CC电压变高B：集电极负载电阻R C变高 C：基极电源+V BB电压变高D：基极回路电阻R b变高。
8. 直流负反馈是指( ) A. 存在于RC 耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A 为理想运放，则电路的输出电压约为( ) A. － B. －5V C. － D. － 11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV ,则差模输 入电压△υid 为( ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入 ( )。 A. 共射电路 B. 共基电路 C. 共集电路 D. 共集-共基串联电路 13. 在考虑放大电路的频率失真时，若i υ为正弦波，则o υ( ) A. 有可能产生相位失真 B. 有可能产生幅度失真和相位失真 C. 一定会产生非线性失真 D. 不会产生线性失真 14. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运 放通常工作在( )。 A. 开环或正反馈状态 B. 深度负反馈状态 C. 放大状态 D. 线性工作状态 15. 多级负反馈放大电路在( )情况下容易引起自激。 A. 回路增益F A &&大 B 反馈系数太小
一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、晶体管三极管被称为双极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，只有当三极管工作在 区时，关系式b I Ic β=才成立。 3、场效应管可分为结型场效应管和 型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。 5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。 6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。 7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。 8、放大电路的直流通路用于研究 。 9、理想运放的两个输入端虚短是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈仍然存在则为 。 11、仅存在于放大电路的直流通路中的反馈称为 。 12、通用集成运放电路由输入级、中间级、 和 四部分组成。 13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。 14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管的反向电流小于min z I 时，稳压二极管 。 A ：稳压效果变差 B ：仍能较好稳压，但稳定电压变大 C ：反向截止 D ：仍能较好稳压，但稳定电压变小 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图1所示。关于这两只三极管，正确的说法是 。
目录 1 实验背景 (2) 2 实验介绍 (3) 3 微分方程和传递函数 (6)
1 实验背景 在现代科学技术的众多领域中，自动控制技术起着越来越重要的作用。自动控制原理是相对于人工控制概念而言的，自动控制是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器，设备或生产过程（统称被控对象）的某个工作状态或参数（即被控制量）自动地按照预定的规律运行。 在自动控制原理【1】中提出，20世纪50年代末60年代初，由于空间技术发展的需要，对自动控制的精密性和经济指标，提出了极其严格的要求；同时，由于数字计算机，特别是微型机的迅速发展，为控制理论的发展提供了有力的工具。在他们的推动下，控制理论有了重大发展，如庞特里亚金的极大值原理，贝尔曼的动态规划理论。卡尔曼的能控性能观测性和最优滤波理论等，这些都标志着控制理论已从经典控制理论发展到现代控制理论的阶段。现代控制理论的特点。是采用状态空间法（时域方法），研究“多输入-多输出”控制系统、时变和非线性控制系统的分析和设计。现在，随着技术革命和大规模复杂系统的发展，已促使控制理论开始向第三个发展阶段即第三代控制理论——大系统理论和智能控制理论发展。 在其他文献中也有所述及（如下）： 至今自动控制已经经历了五代的发展： 第一代过程控制体系是150年前基于5－13psi的气动信号标准（气动控制系统PCS，Pneumatic Control System）。简单的就地操作模式，控制理论初步形成，尚未有控制室的概念。 第二代过程控制体系（模拟式或ACS,Analog Control System）是基于0－10mA或4－20mA 的电流模拟信号，这一明显的进步，在整整25年内牢牢地统治了整个自动控制领域。它标志了电气自动控制时代的到来。控制理论有了重大发展，三大控制论的确立奠定了现代控制的基础；控制室的设立，控制功能分离的模式一直沿用至今。 第三代过程控制体系（CCS，Computer Control System）.70年代开始了数字计算机的应用，产生了巨大的技术优势，人们在测量，模拟和逻辑控制领域率先使用，从而产生了第三代过程控制体系（CCS，Computer Control System）。这个被称为第三代过程控制体系是自动控制领域的一次革命，它充分发挥了计算机的特长，于是人们普遍认为计算机能做好一切事情，自然而然地产生了被称为“集中控制”的中央控制计算机系统，需要指出的是系统的信号传输系统依然是大部分沿用4－20mA的模拟信号，但是时隔不久人们发现，随着控制的集中和可靠性方面的问题，失控的危险也集中了，稍有不慎就会使整个系统瘫痪。所以它很快被发展成分布式控制系统（DCS）。 第四代过程控制体系（DCS，Distributed Control System分布式控制系统）：随着半导体制造技术的飞速发展，微处理器的普遍使用，计算机技术可靠性的大幅度增加，目前普遍使用的是第四代过程控制体系（DCS，或分布式数字控制系统），它主要特点是整个控制系统不再是仅仅具有一台计算机，而是由几台计算机和一些智能仪表和智能部件构成一个了控制
模拟电子技术基础试题汇总 1.选择题 1．当温度升高时，二极管反向饱和电流将 ( A )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管 处于( B ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( B )。 ( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性 5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工 作点过高，容易产生
( B )失真。 ( A)截止失真( B)饱和v失真( C)双向失真( D)线性失真 6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。 A：u I1=3V，u I2=0.3V时输出电压为3.7V。 B：u I1=3V，u I2=0.3V时输出电压为1V。 C：u I1=3V，u I2=3V时输出电压为5V。 D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可 能的原因是 。 A：集电极电源+V CC电压变高B：集电极负载电阻R C变高 C：基极电源+V BB电压变高D：基极回路电阻 R b变高。
8. 直流负反馈是指( C ) A. 存在于RC耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( B ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A ) A. －2.5V B. －5V C. －6.5V D. －7.5V 11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输 入电压△υid为( B ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信 号源与低阻负载间接入 ( C )。 A. 共射电路 B. 共基电路

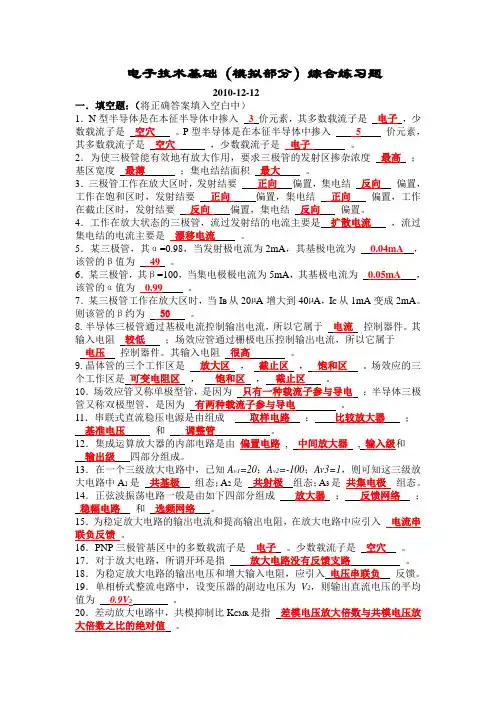

重庆大学模拟电子技术（II ）答案 2007 ~2008 学年 第 一 学期 开课学院： 课程号： 考试日期： 一、 （20分）填空 1、N 型半导体中多数载流子是 电子 ，P 型半导体中多数载流子是 空穴 。 2、PN 结具有 单向 导电特性，其伏安特性的数学表达式是 )1(/-=t v v s e I I 。 3、双极型晶体管工作在放大状态是：发射结 正向偏置 ，集电结 反向偏置 。 4、双极型晶体管是温度的敏感元件，当温度升高时其参数I CBO 增大 ，V BE 减小 ，β 增大 。 5、通用集成运放的一般由输入级 、中间放大级 、输出级 、 偏置电路 组成，输入级的主要作用是 抑制共模信号 。 6、场效应管是一种 电压控制 元件，而晶体管是 电流控制 元件。 7、如果想要使放大电路的输出电流稳定，而且对信号源的影响减小，应 该在电路中引入 电流串联负 反馈，电路等效为 电压控制电流 型受控源。 9、有源滤波器按电路的幅频特性可分为低通滤波、 高通滤波 、 带通滤波 、带阻滤波和全通滤波五种。 10、正弦波振荡电路可以产生振荡的条件是 1=F A 。 二、 （10分）判断题 1、对单一正弦输入信号，放大电路输出信号产生的失真是由于电路中晶 体管的非线性引起的。 （ √ ） 2、集成运放工作在非线性区的两个特点是虚短和虚断。 （ ⅹ ） 3、串联稳压直流电源电路的调整管工作在放大状态。 （ √ ） 4、电路中只要引入负反馈就可以改善电路的性能。 （ √ ） 5、振荡电路中只要引入了负反馈，就不会产生振荡信号。（ ⅹ ） 三、（20分）电路如图1所示，三极管是硅管，r bb ’=300Ω，β=100，U CES =1V 。 1、估算静态工作点（I B ,I C ,U CE ）； 2、画出微变等效电路； 3、求A U ，A US ，R i ,R o ； 4、求最大不失真输出幅度。 解： 1..V I R R V U mA A I I A R R V V I C E C CC CE B C E B BE cc B 2.11885.0)152.6(30)(2885.085.810085.815 1011007 .015)1(11=?+-=+-==?===?+-=++-=μβμβ (6分) 2. 略。 （3分） 3. 16 .62.68.32)//)1(//(35.6//)1(//27.326)1(212 1'-=+=Ω =Ω=++=-=++-=Ω =++=u i s i us o E E be B i E E be L C u E bb be A R R R A k R k R R r R R R R r R R A k I m V r r ββββ （8分） 4. {}V R R R R R R R R I U U V C L E E C L C L CQ CES CEQ omm 4.2////////),(min 21=+?-= (3分) -V CC -15V R L 6.2k R S V S 1 命题人：唐治德 组题人：唐治德 审 题人：申利平 命题时间： 2007-11-11 教务处制 学院 专业、班 年级 学号 姓名 公平竞争、诚实守信、严肃考纪、拒绝作弊 封 线 密
1、微分环节的对数幅频曲线为过点(1，j0)的直线，其斜率为（）。 ?A、 -20dB／dec ?B、 20dB／dec ?C、 -40dB／dec ? (ω)在( )线上正负穿越次数之差等于开环右极点数的1/2。 ?A、-180o ?B、180o ?C、-90o ?o 3、反馈回路包含振荡环节，结果由原来的振荡环节转变成（）。 ?A、积分环节 ?B、微分环节 ?C、振荡环节 ? 4、在下列系统或过程中，属于闭环系统的有（）。 ?A、全自动洗衣机 ?B、电风扇 ?C、电冰箱 ? ?A、 ?B、
?C、 ?D、 6、系统的时域性能指标是根据系统在零初始状态时，对（）的瞬态响应得出的。?A、单位脉冲信号 ?B、单位阶跃信号 ?C、单位斜坡信号 ? 7、二阶系统的闭环增益加大（）。 ?A、快速性能好 ?B、超调量愈大 ?C、t p提前 ? 8、下图中系统为开环稳定(p=0)，其对应的单位阶跃响应是（）。
?A、 ?B、 ?C、 ?D、 9、关于开环传递函数G k(s)、闭环传递函数G B(s)和辅助函数F(s)=1+G k(s)，三者之间的关系是（）?A、 ?B、 ?C、 ?D、
10、（）指在调整过程结束后输出量与给定的输入量之间的偏差，也称为静态精度。 ?A、稳定性 ?B、快速性 ?C、准确性 ? 11、哪种信号是使用得最为广泛的常用输入信号。（） ?A、单位脉冲函数 ?B、单位阶跃函数 ?C、单位斜坡函数 ? 12、关于开环传递函数、闭环传递函数G B(s) 和辅助函数F(s)=1+G K(s)三者之间的关系是 ( )。 ?A、三者的零点相同 ?B、G B (s) 的极点与F(s)=1+G K(s) 的零点相同 ?C、G B(s) 的极点与F(s)=1+G K(s) 的极点相同 ? 13、关于系统稳定的说法错误的是（）。 ?A、线性系统稳定性与输入无关 ?B、线性系统稳定性与系统初始状态无关 ?C、非线性系统稳定性与系统初始状态无关 ? 14、控制系统的闭环传递函数是，则其根轨迹起始于（）。?A、G(s)H(s) 的极点 ?B、G(s)H(s) 的零点
电子技术基础考试试题及参考答案 试题 一、填空题（每空1分，共30分） 1．硅二极管的死区电压为_____V，锗二极管的死区电压为_____V。 2．常用的滤波电路主要有_____、_____和_____三种。 3．晶体三极管的三个极限参数为_____、_____和_____。 4．差模信号是指两输入端所施加的是对地大小_____，相位_____的信号电压。 5．互补对称推挽功率放大电路可分成两类：第一类是单电源供电的，称为_____电路，并有_____通过负载输出；第二类是双电源供电的，称为_____电路，输出直接连接负载，而不需要_____。 6．功率放大器主要用作_____，以供给负载_____。 7．集成稳压电源W7905的输出电压为_____伏。 8．异或门的逻辑功能是：当两个输入端一个为0，另一个为1时，输出为_____；而两个输入端均为0或均为1时，输出为_____。 9．(1111)2+(1001)2=( _____ )2(35)10=( _____ )2 (1010)2–(111)2=( _____ )2(11010)2=( _____ )10 (1110)2×(101)2=( _____ )2 10．逻辑函数可以用_____、_____、_____等形式来表示。 11．组合逻辑电路包括_____、_____、_____和加法器等。 二、判断题（下列各题中你认为正确的，请在题干后的括号内打“√”，错误的打“×”。全打“√”或全打“×”不给分。每小题1分，共10分） 1．放大器采用分压式偏置电路，主要目的是为了提高输入电阻。（） 2．小信号交流放大器造成截止失直的原因是工作点选得太高，可以增大R B使I B减小，从而使工作点下降到所需要的位置。（） 3．对共集电极电路而言，输出信号和输入信号同相。（） 4．交流放大器也存在零点漂移，但它被限制在本级内部。（） 5．同相运算放大器是一种电压串联负反馈放大器。（） 6．只要有正反馈，电路就一定能产生正弦波振荡。（） 7．多级放大器采用正反馈来提高电压放大倍数。（） 8．TTL集成电路的电源电压一般为12伏。（） 9．流过电感中的电流能够突变。（） 10．将模拟信号转换成数字信号用A/D转换器，将数字信号转换成模拟信号用D/A转换器。（） 三、单选题（在本题的每小题备选答案中，只有一个答案是正确的，请把你认为正确答案的代号填入题干后的括号内，多选不给分。每小题2分，共26分） 1．用万用表测得某电路中的硅二极管2CP的正极电压为2V，负极电压为1.3V，则此二极管所处的状态是（） A．正偏B．反偏C．开路D．击穿 2．放大器的三种组态都具有（） A．电流放大作用B．电压放大作用 C．功率放大作用D．储存能量作用 3．下列各图中，三极管处于饱和导通状态的是（）
二、判断题：（每小题2 分，共20 分） 1、逻辑电路的输出变量与其输入变量之间为一定的逻辑关系。（） 2、逻辑变量的取值可以是任意种。（） 3、非门输出电压的大小与输入电压的大小成比例。（） 4、带使能端的译码器可作数据分配器使用。（） 5、具有记忆功能的各类触发器是构成时序电路的基本单元。（） 6、时序电路无记忆功能。（） 7、计数器具有定时作用。（） 8、要改变触发器的状态，必须有CP 脉冲的配合。（）9、两个状态等价的条件是在相同的输入条件下具有相同的 输出和相同的次态。（） 10、因为逻辑表达式A+B+AB=A+B 成立，所以AB=0 成立。（）
《电子技术基础（1）（下）》模拟题二 一、填空题：(每空 1 分，共计20 分) 1、辑代数中基本的逻辑运算有、和三种。 2、将输出端并在一起的逻辑门有、、。 3、逻辑代数化简常常采用和两种方法。 4、74LS138 是组合集成器件，74LS151 是组合集成器件。 5、触发器按功能分类有、、、和等五种触发器。 6、计数种类繁多，若按计数脉冲的输入方式不同，可分为和两 大类。 7、将模拟信号转换成数字信号需要采样、和四个过程。 二、判断题（20 分，每题 2 分） 1、在二进制与十六进制的转换中，有下列关系： （1001110111110001）B=（9DF1）H （） 2、8421 码和8421BCD 码都是四位二进制代码。（） 3 、二进制数1001 和二进制代码1001 都表示十进制数9 。 （） 4 、TTL 与非门输入采用多发射极三极管，其目的是提高电路的开关速度。 （ ） 5 、OC 与非门的输出端可以并联运行，实现“线与”关系，即L=L1+L2 （） 6 、CMOS 门电路中输入端悬空作逻辑0 使用。 （） 7 、数字电路中最基本的运算电路是加法器。 （ ） 8 、要改变触发器的状态，必须有CP 脉冲的配合。
o u o C (a)(b) （c） 图题5.7 解：输出电压波形如图解5.7所示。 图解5.7 5.8 电路如图题5.8所示，求u o的表达式。 o R 图题5.8 解：?- + - =dt u u u RC u i i i o ) ( 1 1 3 2 5.9为了使图题5.9所示的电路实现除法运算： （1）标出集成运放的同相输入端和反相输入端。 （2）求出u o的表达式。 图题5.9
解：（1）上面为同相端，下面为反相端 （2）2 1 2i i o u u K u = 5.10 电路如图题5.10所示，试证明3 2 101u u u K u +- = Ku 1u 2 o u 图题5.10 证明：设乘法器的输出为u '，则u '＝o i u Ku 3 对集成运放来说，u +＝u -＝0 所以：02 1=++'= -R u R u R u u i i 化简可以得到3 2 101i i i u u u K u +- = 5.11 电路如图5.11所示，双向稳压二极管为理想的，画出传输特性，并说明电路的功能， 图题5.11 解：传输特性如图解5.11所示，电路为一个带有限幅功能的过零比较器。 图解5.11
5.12 一个比较器电路如图题5.12所示，U Z ＝6V ，求门限电压值，画出传输特性。 图题5.12 解：V U R R U Z T 215 6521=?== + V U R R U Z T 215 6521-=?-=- =- 传输特性如图解5.12所示。 图解5.12 5.13 电路如图题5.13（a ）所示，输出电压u o 的最大幅值为V 10±。输入波形如图题5.13（b ）所示，画出输出电压的波形。 V u u 21、 O o （a ）（b ） 图题5.13 解：输出电压的波形如图解5.13所示。 图解5.13 5.14 双限比较器可以检测输入电压是否在规定的两个电压之间。某双限比较器如图题5.14所示，U REF1>U REF2，画出其传输特性。
重庆大学《数字电子技术（Ⅱ）》课程 试卷 A卷 B卷 2012 ~2013 学年第 2 学期 开课学院：电气工程学院课程号：考试日期： 2013-6 考试方式： 开卷闭卷 其他考试时间： 120 分钟 一、设计题（20分）： 采用同步置数的方式，利用74LS160设计365进制的计数器，各位之间为十进制关系。 解： 二、分析题（20分）： 下图为16×4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。在CLK信号作用下，输出波形如 图所示。计算ROM中的数据表。 解： 三、设计题（10分）： 用D触发器设计一个同步串行数据检测电路，当连续输入3个或3个以上1时，电路的输出为1，其它情况下输 出为0。例如： 输入A 101100111011110 输出Y 000000001000110 解：1）画出原始状态图 2）状态化简 3）状态编码 原始状态图化简以后的状态图 1/0 A/Y 0/0 1/0 0/0
由状态图可得到复合卡诺图图： n AQ Y 1 = n n n n n n Q Q A Q AQ AQ Q 0 110 1011?=+=++ D 触发器的特性方程为1,01 ==+i D Q i n i 得： n n n n Q Q A D AQ AQ D 010101?=+= 5) 检查自启动： 可以自启动。 6）画逻辑图 四、分析题（10分）： 试分析下图时序电路的功能。 解： 1）) () () (2 10120111 0210↓=↓=↓?=+++CP Q Q Q Q Q Q Q CP Q Q Q n n n n n n n n n 2） 画出波形图：(略) 3） 画出状态图 异步五进制加法计数器 1D Q FF 1 C1 & CP A Y 1D Q FF 0 C1 ≥1 11 011 00 1/1 0/0 11+n Q 的卡诺图 n n Q Q 01 00 01 11 10 A 0 0 0 ╳ 0 1 0 1 ╳ 1 n n Q Q 01 00 01 11 10 A 0 0 0 ╳ 0 1 1 ╳ 10+n Q 的卡诺图 二进制状态图 00 01 10 1/0 A/Y 1/0 1/1 0/0 0/0 0/0 复合卡诺图 n n Q Q 01 00 01 11 10 A 0 00 0 00 0 ╳ 00 0 1 01 0 10 0 ╳ 10 1 n n Q Q 0 1 00 01 11 10 A 0 0 0 ╳ 0 1 0 ╳ 1 输出Y 的卡诺图 000 /0 001 010 011 100 111 110 101 /0 /0 /0 /1 /1 /1 /1
《模拟电子技术》模拟试题一 一、填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向） 导电性。 2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温 度）有关，而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其 反偏时，结电阻为（无穷），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。 7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集） 放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳 定交流输出电流采用（串联）负反馈。 9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路 的放大倍数AF=（1/ F ）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号， 而加上大小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互 补功率放大器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻 （）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（） 电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信 号是运载信息的工具，称为（）。
重庆大学 自动控制原理(1) 课程试卷 2010 ~2011 学年 第1 学期 开课学院：自动化学院 课程号： 17001030 考试日期： 考试方式： 考试时间： 120 分钟 一、（20分）水箱液位控制系统如图1所示。系统运行过程中无论用水流量如何变化(由阀门Q 2操纵)，希望水面高度(液位)H 保持不变。 1、简述工作原理。 2、画出系统的原理方块图，并指明被控对象、检测元件、执行元件、被控量、给定值和干扰。 3、该系统是开环还是闭环控制系统？是定值还是随动控制系统？ 二、（20分）已知机械系统的各环节或元件的输入输出微分方程组为： 12110210022,(),()11,,i i F F F F f x x F k x x z F y F x z y f k =+=-=-?? ? ===+?? 其中 1212,,,f f k k 均为已知参数。 1. 根据所给出的微分方程组，写出经拉普拉斯变换得到的代数方程组； 2. 绘制各环节或元件的方框图； 3. 绘制出以i x 为输入，o x 为输出的系统动态结构图； 4. 求出该系统的闭环传递函数。 三、（15分）控制系统结构如图 2所示。试确定使阻尼比为0.5时的t k 值，并比较两个系统的性能指标。 四、（15分）系统开环传递函数为32(1) ()56k s G s s s s +=++。试概略绘出闭环系统根 轨迹，并求系统稳定的k 值范围。 命题人： 组题人： 审题人： 命题时间： 教务处制 学院 专业、班 年级 学号 姓名 公平竞争、诚实守信、严肃考纪、拒绝作弊 封 线 密 图1 液位控制系统示意图 ()a ()b 图 2 系统结构图
