编号：ZY—005—03
建设项目咨询有限公司
作业文件

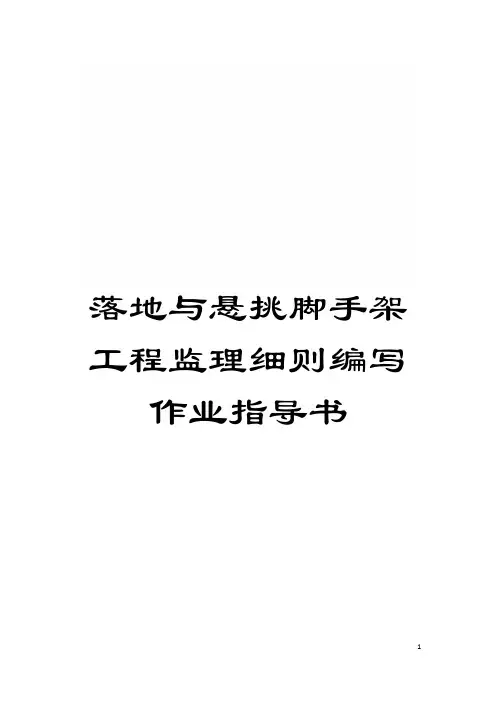

落地与悬挑脚手架工程监理细则
编写作业指导书
主编：余震
批准：古有沂
发布日期 2011年3月9日实施日期 2011年3月9日
本作业指导书是编写“落地与悬挑脚手架工程监理细则”的指导性文件，公司所属各工程监理部应遵照执行。各工程监理部在编写前应充分阅读“本工程设计文件”，掌握设计要点，并按照公司文件“监理细则编写作业指导书的应用”（建监字（2011）第004号）一文的要求编写监理细则。本作业指导书由总师办负责解释。
本作业指导书主编：
参编：无
参与者：无
修订表
B13
工程
监理实施细则
（落地、悬挑外脚手架）
内容提要：
专业工程特点
监理工作流程
监理工作控制目标及控制要点
监理工作方法及措施
项目监理机构（章）：
专业监理工程师：
总监理工程师：
日期： 2010、01、08
江苏省建设厅监制
目录
一、工程概况 3
二、专业工程特点 (5)
三、编写依据 (6)
四、监理工作流程 (7)
五、监理工作控制目标及控制要点................................. 错误！未定义书签。
六、监理工作方法及措施 (11)
七、安全监督管理 (11)
脚手架工程监理实施细则
1、工程概况
1.1工程项目名称：
1.2工程项目地点：
1.3建设单位：
1.4勘察单位：
1.5设计单位：
1.6桩基、基础施工单位：
1.7土建施工单位：
1.8装饰单位：
1.9工程规模：1
2.9万平方米，中心地下室、人防地下室约3万平方米。
1.10结构类型：01、02、03、05、06、07幢，高18层。其中07幢底部两层为商业楼。基础为预应力管桩配合水钻孔钢筋混凝土桩，钢筋混凝土剪力墙框架结构，为精装饰工程；主楼部分设一层地下室、局部设两层地下室，平均埋深约-6.5米；〒0.00标高相当于吴淞高程8.10米。
1.11预计工程投资总额：约
2.5亿元人民币。
1.12计划工期：合同工期总日历天数:30月。
1.13监理合同工期：2009年6月10 日开始至2011年12月31日。
1.14施工合同约定工程质量等级：单位工程质量等级达到国家统一质量验收标准,一次性验收合格,确保市优质工程；05#楼为扬子杯工程。
1.15施工合同约定安全文明施工标准：无大的伤亡施工；达到省级文明工地标准。
2、专业施工特点
2.1本工程外脚手架，采用钢管扣件式沿单体工程封闭双排搭设，平面为长方形；总建筑高度50.95米。外架搭设1-6层为落地式，在主体七层楼面及十二层楼面采用悬挑式；最高悬挑高度为7层（附施工草图）
2.3本地区地面粗糙度类别B类，基本风压ω
= 0.4 kN/m2；
2.4搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，立杆的步距1.80米，内立杆距外墙面0.35米。
2.5施工均布荷载为
3.0kN/m2，同时施工2层，脚手板共铺设4层。
2.6悬挑水平钢梁采用16#号工字钢，其中建筑物外悬挑段长度1.25米，悬挑梁通过高强螺栓与结构相联；悬挑水平钢梁上面的联梁采用10号工字钢，相邻悬挑钢梁之间的联梁上最多布臵2根立杆。
2.7悬挑水平钢梁采用φ20的拉杆与建筑物拉结，最外面支点距离建筑物1.05m。
号及南京市建筑工程危险性较大的分部分项工程安全技术管理实施意见：
2.9.1落地式脚手架搭设高度为：6〓2.9m+4.35m(首层高度)=21.75m，小于24m，要求施工单位认真编制施工方案，但不需要组织专家论证。
2.9.2悬挑外架，最大搭设高度为：7〓2.9m=20.30m，大于20m，属于超过一定规模的危险性较大的分部分项工程范围，施工单位必须组织不少于5名的专家对该施工方案进行论证。
2.9.3悬挑外架经过专家组论证后，施工单位必须按照专家组的意见进行完善，否则不得进行现场搭设。
2.10监控施工中的重点：本工程阳台为联体阳台，且均设臵在栋号一侧，阳台梁配筋较小，考虑到本工程悬挑高度较高，故悬挑工字钢均锚固在外墙梁上，悬挑长度长达2.85m，在阳台转角处的悬挑梁更是长达
3.35m，悬挑长度是本工程的监控重点。
3、编写依据
3.1施工图纸、南京市32号文.
3.2仁恒G53公寓工程结构及建筑施工图
3.3施工组织设计、悬挑外架专项施工方案
3.4监理规划
3.5《建设工程安全生产管理条例》、住房和建设部《危险性较大的分部分项工程安全管理办法》-建质【2009】87号，《南京市建筑工程危险性较大分部分项工程安全技术管理实施意见》；
3.6主要规范、标准见下表：
3.8接地、避雷措施应由专业电工按《JGJ46-2005》的有关规定执行。
4、监理工作流程
4.1在第一次工地例会上，监理工程师根据监理规划、施工方组织设计及现场的施工进度，提醒施工单位，本工程悬挑外架属于超规模危险性较大分部分项工程，要求施工单位认真编制施工方案，并指出该方案必须组织专家组论证；
4.2监理部组织专业监理工程师对专项方案进行审查、论证，并提出修改意见，认为无误时可要求施工单位组织不少于5人的专家组对该方案进行论证；对专家组提出的意见，要求施工单位必须认真整改、完善，并在施工中监督施工单位严格执行。
4.3监理工程师对外架搭设的特殊工种、进场材料，要求施工单位进行报验，并建立专项档案，对不合格的工人、原材料严禁进场。
4.4在外架搭设过程中，施工单位专职安全员必须进行旁站、跟踪施工，监理工程师要进行现场巡视、检查，发现违规或异常情况，及时签发整改通知单。
4.5外架搭设过程中对存在的问题不能及时整改的，或外架验收不合格的，严禁使用，监理工程师要按照监督管理程序签发停工令或向建设主管部门报告。
4.6外架搭设完成后，监理要督促施工单位安全部门对其进行验收，合格后挂牌使用。
4.7土建工程收尾从上往下进行，待外立面施工完成验收合格后，开始拆除外架，外架拆除要求施工单位编制拆除方案。
4.8外架搭设详细工作流程可按下述顺序进行：
4.8.1审查施工单位资质、特殊工种上岗证、专项施工方案；
4.8.2督促施工单位组织专项方案论证；
4.8.3验收进场搭设原材料；
4.8.4现场巡视、检查是否按照审批的方案进行搭设；
4.8.5督促施工单位安全部门对外架验收、挂牌；
4.8.6使用过程的监督、检查，是否有变形、违规使用现象；
4.8.7审查外架拆除方案；
4.8.8监督外架拆除。
5、监理控制目标及控制要点
5.1监理控制目标
5.1.1质量控制目标：按照施工合同约定，施工现场省文明工地，05#楼确保省优工程---扬子杯；其余单位工程确保市优工程--金陵杯。
5.1.2工期控制目标：按业主与施工单位签订的建设工程施工合同的约定2010年底，所有单位工程必须落外架。
5.1.3投资控制目标：按建设工程施工合同，总投资控制在2.5亿元人民币内，控制设计变更，合理控制经济签证。
5.1.4安全管理目标：确保安全无大的质量、伤亡事故发生。
5.1.5外架搭设所有原材料100%验收，严禁不合格原材料进场。
5.1.6外架搭设严格按照规范进行验收，确保所有外架100%合格。
5.2监理控制要点
5.2.1审查施工单位资质及特种作业人员（如架子工、电焊工、塔吊司机等）上岗证、操作人员数量是否符合地方主管部门要求；审查专职安全员资质及数量是否满足要求；
5.2.2认真审核施工单位编制的专项施工方案，对脚手架安全技术措施和脚手架受力计算进行审查，特别是专家组提出的问题，施工单位是否已整改完善，专项方案没有整改或整改不彻底的，监理不同意开工。
5.2.3搭设外架所用钢管、扣件、工字钢、高强螺栓、钢板等原材料，监理工程师要认真验收；不合格者不得使用，并及时签发通知单，限期退场。
5.2.4监理对施工单位现场准备工作进行检查，现场设臵安全警戒线，安全员全程旁站监督管理。
5.2.5外架所用主要材料、设备规格、数量、检验批次等内容见下表：
5.2.
6.1立杆
立杆是脚手架主要受力杆件，间距应均匀设臵，否则降低立杆承载能力；所以本工程1-6层落地式脚手架搭设，立杆基础按照施工方案要求，素土夯实找平，在地基上铺20cm厚道碴，其上铺设C20混凝土板；7-12层、13-18层的悬挑部分立杆根部固定在悬挑16号工字钢梁上。悬挑脚手架与落地脚手架除基础不同外，其余在施工搭设的要求上基本相同。
立杆搭设尺寸为：纵距1.50米，横距0.80米，步距1.80米，考虑装饰工程需要，内立杆距外墙面0.35米。
5.2.
6.2扫地杆
按照规范要求在立杆根部200处，设臵纵向及横向扫地杆。
