杨春湖畔二期三标段给排水工程施工方案
一、编制依据
《建筑给水排水及采暖工程施工质量验收规范（GB50242-2016）》
二、人员与机械准备：
施工人员20人，由给排水施工队负责施工。室内给排水工程主要施工设备表如下：序号机械或设备名称型号规格数量生产能力用于施工部位备注
1 电动套丝机1/2"-2" 1台室内给排水金属管
道套丝
2 电动套丝机1/2"-4" 1台室内给排水金属管
道套丝
3 砂轮切割机φ400 4台切割管道
4 台钻φ3~φ16 2台室内给排水
5 电动打压机0~4.0MPa 2台管道试压
6 手动打压机0~4.0Mpa 2台管道试压
7 交流焊机BX1-400 3台室内给排水
8 交流焊机BX-300 2台室内给排水
9 电锤TE-22型 4 室内给排水开槽
10 冲击钻TE-12型2台室内给排水开孔
11 手提电钻φ12 2把室内给排水
12 空压机6m3/min 1台室内给排水
13 台钳中型2台室内给排水
14 倒链1t 2台室内给排水
15 倒链2t 2台室内给排水
16 烘干箱2个室内给排水
17 潜水泵DN50 2台室内给排水
18 保温筒L300 室内给排水
19 液压煨弯机DN100 2台室内给排水
20 水钻1台室内给排水
21 链钳2把室内给排水
四、施工准备：
施工准备工作是整个施工生产的基础，根据本工程的工程内容和实际情况，项目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。
具体进度安排如下：
开工时间完工时间施工地点备注
1
2
施工准备
支架安装
预留预埋
支架制作防腐
螺栓埋设
送水试运转
验收交工 初步冲洗
试压、分段试压
干管、支管安装
系统接驳 系统冲洗、消毒
系统调试 3月 6月 预留预埋工作
做各层管道的同时进行分段分层施压试水通球试验。
6月 7月 一至五层给排水干管安装 7月 8月 一至五层给排水支管安装 8月
9月
管道冲洗消毒检查
五、室内给排水工程施工工艺和方法：
1.工艺流程
铝合金衬塑管和PPR 管道施工中具有安装便捷、连接可靠及经济合理等优点,它使工程质量和劳动生产率得到有效提高。 （1）给水系统工艺流程图
（2）排水系统工艺流程图
2.给水系统施工方案和技术措施
给水管材：生活给水管干管采用铝合金内衬塑管，采用承差热熔连接，连接方法如下图：
安装准备 预制加工 干管安装 立管安装 支管安装
卡件固定
封口堵洞
灌水试验 满水排泄试验 通球试验
承差热熔连接图
承差热熔连接需采用专用管件和专用热熔焊机焊接。
优点：安装方便，密封性能好
缺点：焊接不方便，需要专用的热熔管件和专用的焊接机械。管材生产厂商比较少，选择面比较小。
卫生间支管采用PP—R管热熔连接，热熔时要将清洁管材连接面上的污物，标出插入深度，刮除其表皮；管材固定在机架上，将电熔管件套在管材上；校直待连接件，保证在同一轴线上，焊接时要采用与管材配套的专用热熔焊机焊接管道。PP-R管道及管件的工作压力均为1.0MPa。PP-R管与衬塑钢管的连接采用专用法兰头过渡。
（1）施工准备
1）熟悉施工图纸和施工现场，做好物资计划，与监理单位做好协商与沟通工作。
2）按图纸设计的要求，密切配合进度要求，理顺施工次序和系统要求。
3）管道支架在加工场地预制，支架上的孔眼要用台钻，经油漆后才准安装。
4）按先装大管径干管、立管，后装小口径支管的原则。
3
5）配合实际施工要求，分段进行施工、试压和接驳。保证施工质量和施工时间。
6）完毕或安装中断的敞口处，也要作封闭或临时封闭，以防止杂物进入管腔内。
7）安装管道应横平竖直，保证施工质量。
8）管道安装（尤其是支管安装）工作应为后续的洁具安装，设备连接等工作提供方便。
（2）管道安装
1）室内管道明装
安装前应配合土建正确预留孔洞或预埋套管。
在装水嘴的位置，必须用管卡固定并选择带座的管件体为宜。
复合管的安装不要太靠近热源，离火源距离不得小于400mm。吊顶内的给水管道采用30mm厚的玻璃棉保温以防结露。
2）室内暗敷管道
卫生间管道采用暗敷设方式，管道嵌墙、直埋敷设时，应在砌墙时预留凹槽，其深度和宽度应满足连接的外型尺寸，管道试压后，凹槽用1：2水泥砂浆填补密实。
若在墙体上凿槽，应先确认墙体强度。强度不足或墙体不允许凿槽，只能在墙面上固定敷设后，用1：2水泥砂浆抹平并加贴面砖。
3）安装注意事项
①室内埋地管应在底层土建地坪施工前安装；
②室内埋地管道安装至外墙外不宜小于500mm，管口应及时封堵；
③钢塑复合管不得埋设于钢筋混凝土结构层中；
4
④管道安装宜从大口径逐渐接驳到小口径；
⑤管道穿越楼板、屋面、水箱（池）壁（底），应预留孔洞或预埋套管。
⑥管径不大于50mm时可用弯管机冷弯，但其弯曲曲率半径不得小于8倍管径，弯曲角度不得大于100。
⑦埋地、嵌墙敷设的管道，在进行隐蔽工程验收后应及时填补。
（4）给水系统冲洗、试压、消毒、调试
1）管道安装完毕，应在冲洗合格后按设计和规范要求进行水压试验。本工程给水试验压力为0.9MPa，试压应以闸阀为界分段试压。
2）给水管道水压试验后，竣工验收前应对系统冲洗消毒。
3）冲洗顺序应先室外，后室内；先地下，后地上。室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。
4）冲洗用自来水进行，冲洗前应对系统的仪表及设备采取保护措施，必要时将其隔离或拆除。对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段要进行清理。冲洗工作结束后，应及时复位。
5）管网冲洗的水流速度，可按设计流量进行，设计无规定时可用流速不小于1.0m/s的自来水连续冲洗，直至出水口处浊度、色度与入水口处相同为止。
6）管网冲洗的水流方向原则应与系统工作水流方向一致。如果系统管网因现场环境及水源关系无法按系统工作水流方向冲洗时，应做好保护措施，用反冲洗的方法进行。
7）冲洗时应保证排水管路畅通安全。排水管的截面面积不得少于被冲洗管道截面面积的60％。
5
8）给水管道在使用前要进行消毒处理，采用含量不低于20mg/L氯离子浓度的清洁水灌满管道进行消毒，并在管道中留置24小时以上。消毒完后，再用饮用水冲洗，直至水质管理部门取样化验合格后方可交工使用。
3.排水系统施工方案和技术措施
排水管材：1. 污废水干立管\通气立管采用柔性接口的机制排水铸铁管,平口对接.橡胶圈密封,不锈钢卡箍卡紧 .污废水支管采用优质PVC-U排水管,专用胶粘接；与潜污泵连接的管段采用镀锌钢管，丝接或沟槽连接。阀门及需拆卸部位采用法兰连接，建筑外墙以外的埋地管采用给水铸铁管,水泥捻口（转换接头设在室内）。室内承压排水管选用内外涂塑无缝钢管，其内涂层要满足一般的粪便污水腐蚀，管径≤DN100时螺纹接口，管径＞DN100时采用沟槽连接；
（1）安装准备1）认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录。
2）根据设计图纸检查、核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。
（2）干管安装
采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工的管段，按编号运至安装部位进行安装。各管段粘接时也直，坡度均匀，各预留口位置准确。干管安装完成后应作闭水试验，出口应用充必须按粘接工艺依次进行。全部粘连后，管道要气橡胶堵封闭，达到不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最后将预留口封严和堵洞。
6
地下埋设管道，根据图纸要求的坐标、标高，预留槽洞或预埋套管，而后开挖沟槽并夯实，回填时应先用细砂回填至管上皮100mm，回填土过筛，夯实时勿碰损管道。
（3）立管安装
安装前清理场地，根据需要支撑操作平台。将已预制好的立管运到安装部位。安装立管时按设计要求安装伸缩节，无规定时将伸缩节置于三通下方(如三通在楼板上面则置于三通上方)，立管穿楼板处固定，安装前首先清理上次已预留的伸缩节，将锁母拧下，取出U型胶圈，清理杂物。复查顶板洞口是否合适。立管插入端应先画好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上层洞口内，垂直用力插至标记为止(一般预留胀缩量为20～30mm)。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。
在需要安装防火套管或阻火圈的楼层，应先将防火套管或阻火圈套在管段外，然后进行管道接口连接。
立管设伸缩节时应符合下列规定：层高小于等于4m时排水立管和通气立管每层设一伸缩节；层高大于4m时，其数量应根据管道设计伸缩量和伸缩节允许伸缩量计算确定。
立管宜每二层设一个检查口，顶层和楼层转弯时应一层设置检查口，安装高度距地面lm。
（4）室内铸铁排水管安装
室内污废水干立管\通气立管采用柔性接口铸铁管。
7
1）室内埋地铸铁排水管采用吊装下管，管道安装采用人工和手动葫芦及起重车相配合的方式进行吊装下管，管道吊装必须用专用吊装胶套钢丝绳，不准用钢丝绳直接吊装。管道安装前必须对垫层的标高进行复测，并先定出节点和构筑物的位置。
2）管道安装时，严格控制管口中心高程及左右偏移，除图纸中规定外，不得大于5mm，高程偏差控制在±20mm内，直管至少每两节测一次，弯管、渐变管每节测一次。每节斜率不得超过1.5/1000。管道安装后逐节或逐段管口的椭圆度不得超过3D/1000(其中D为管道直径)。
3）管道就位和稳管
①复测检查井位置是否和施工图位置一致。
②下第一节管时，管中心线必须对准定位中心线，找准管底标高，管末端用方木垫顶。以防接口时顶走管子。
③连续下管铺设时，必须保证管道与管道之间接口的环形空隙均匀一致，其管道四周任何一点的间隙应符合质量标准。④铸铁管承插接口的对口最小间隙不小于3mm，最大间隙DN200为7mm，DN300为8mm，间隙大小应用检验尺检验，管道每个接口允许有2°转角。橡胶圈接口管道不得超过如下规定：
橡胶圈接口最大允许偏转角
公称直径(mm) 100 125 150 200 250 300 350 400 允许偏转角度5°5°5°5°4°4°4°3°
若需断管，须在管的下部垫好方木，截管时，在切断部位先划好线，沿线边剁边转动管子。
稳管时为了便于管内接口的操作或防止金属管材的热胀，一般在两管间预留1cm的间隙，铺设承插式压力管道时，承口应朝来水方向以防管内水压对接口的冲击。管道对正后，应对角拧紧压兰螺栓。
8
稳管时，控制中心和高程是十分重要的，也是检查验收的重要项目。施工前沿管线每10～15m埋设一个坡度板板上有中心钉和高程钉，便于在挖槽、沟底处理及稳管时使用。
⑤在土壤或地下水对橡胶圈有腐蚀的地段，在回填时应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。
（5）支管安装
横支管上伸缩节安装于三通汇流处上游端。首先剔除吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。
器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管口清理干净，再进行粘接。粘牢后找正、找直，封闭管口和堵洞。
明设排水横支管管径大于或等于l10mm，接入管井处应采取防止火灾贯穿的措施。直线管段大于2m时应设伸缩节，但最大净距不得大于4m。
（6）灌水试验
埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。其灌水高度不应低于底层卫生器具的上边缘或底层地面高度，灌水15min后，再灌满观察5min，液面不下降，管道及接口无渗漏为合格。
9
卫生间支管灌水试验，如果每层需要作闭水试验，气囊的安放有两种办法：一种是边安装边作，安装完成一层排水横支管，从三通甩口处放下气囊；一种是最后统一作，该层有检查口的，将气囊安设在检查口上方；该层无检查口的，将气囊接出一根5m长的气管(可用氧气带子)，将气囊从上层检查口慢慢往下放，估计气囊位于三通下方即可。
试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，再进行下道隐蔽工序工作。
（7）满水排泄试验
卫生器具交工前应100%做满水排泄试验。将卫生器具放满水，达到溢水口处，检查溢水口是否畅通，拔出塞堵，检查排水点的通畅情况、管路及各连接件有无堵塞及渗漏现象。合格后填写“灌(满)水试验记录”，报请项目监理部验收。
（8）通球试验
①项目划分及试验内容：一般按规范和设计要求分部位、分系统进行。排水水平干管、主立管应进行100%通球试验，并做记录。通球试验应在室内排水及卫生器具等安装全部完毕，通水检查合格后进行。管道试球直径应不小于排水管道管径的2/3，应采用体轻、易击碎的空心球体进行，通球率必须达到100%。
②主要试验方法：
A排水立管应自立管顶部将试球投入，在立管底部引出管的出口进行检查，通水将试球从出口冲出。
B横干管及引出管应将试球在检查管管段的始端投入，通水冲至引出管末端排出。室外检查井(结合井)处需加临地网罩，以便将试球截住取出。
10
③通球试验以试球通畅无阻为合格。若试球不通的，要及时清理管道的堵塞物并重新试验，直到合格为止。
4.卫生器具安装
（1）洗手盆的安装
1）沿洗手盆的沿口应置于台面上，无沿洗手盆的沿口应紧靠台面底。台面高度一般均为800mm。
2）手盆由型钢制作的台面构件支托，安装洗手盆前应检测台面构架的洗手盆支托梁的高度，安装洗手盆时盆底可加橡胶垫片找平，无沿盆应有限位固定。有沿洗手盆与台面接合处，应用密封膏抹缝，沿口四周不得渗漏。
3）手盆给水附件安装：
单冷水的水龙头位于盆中心线，高出盆沿200mm。冷、热水龙头中心距150mm。暗管安装时，冷、热水龙头平齐。
4）手盆排水附件安装：
洗手盆排水栓下安装存水弯的，应符合如下要求：
①型存水弯出水口高度为400mm，与墙体暗设排水管连接。
②存水弯出水口与地面预留排水管口连接，预留的排水管口中心距墙一般为70mm。
5）地面预留的排水管口，存水弯出水管插入排水管口后，用带橡胶圈的压盖螺母拧紧在排水管上，外用装饰罩罩住墙、地面。
6）安装脸盆水嘴：先将水嘴根母、锁母卸下，在水嘴根部垫好油灰，插入脸盆给水孔眼，下面再套上胶垫眼圈，带上根母后左手按住水嘴，右手用自制八字死扳手将锁母紧至松紧适度。
（2）大便器的安装
11
1）坐便器应以预留排水管口定位。坐便器中心线应垂直墙面。坐便器找正找平后，划好螺孔位置。
2）坐便器排污口与排水管口的连接，里“S”坐便器为地面暗接口，地面预留的排水管口为DN100应高出地面10mm。排水管口距背墙尺寸，应根据不同型号的坐便器定。
3）延时自闭冲洗阀的安装：冲洗阀的中心高度为1100mm。根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适。将冲洗阀锁母和胶圈卸下，分别套在冲洗管直管段上，将弯管的下端插入胶皮碗内40～50mm，用喉箍卡牢。再将上端插入冲洗阀内，推上胶圈，调直找正，将锁母拧至松紧适度。
（3）小便器安装
1）墙面应埋置螺栓和挂钩，螺栓的位置，根据不同型号的产品实样尺寸定位。小便器水封出水口有连接法兰，安装时应拆下连接法兰，将连接法兰先拧在墙内暗管的外螺纹管件上，调整好连接法兰凹入墙面的尺寸。
2）小便器挂墙后，出水口与连接法兰采用胶垫密封，用螺栓将小便器与连接法兰紧固。
3）小便器墙内暗管应为DN50，管件口在墙面内45mm左右。暗管管口为小便器的中心线位置，离地面高度应根据所选用的型号确定。
（4）地漏安装
1）地漏应安装在室内地面最低处，蓖子顶面应低于地面5mm，其水封高度不小于50mm。
2）地漏安装后应进行封堵，防止建筑垃圾进入排水管内。地漏蓖子应拆下保管，待交工验收时进行安装上，防止丢失。
12
3）卫生器具与给排水管连接
①卫生器具与支管连接应紧密，牢固，不漏，不堵。
②卫生器具支托架安装必须平整牢固与器具接触应紧密。
③卫生器具安装完毕后，对每个器具都应进行24小时盛水试验，要求面盆、水盘满水，马桶水箱至溢水口，浴缸至1/3处，检查器具是否渗漏及损坏。
④卫生器具盛水试验后，应做通水试验，检查器具给排水管路是否通畅，管路是否渗漏，器具和管道连接处是否渗漏，保证无漏、无堵现象。
⑤卫生器具安装调试完毕后，应采取产品保护措施，防止器具损坏及杂物入内堵塞。对卫生器具盛水，通水试验，情况要作记录。
（5）阀门安装
1）安装前，应仔细检查核对型号与规格，是否符合设计要求。检查阀杆和阀盘是否灵活，有无卡阻和歪斜现象阀盘必须关闭严密。
2）安装前，必须先对阀门进行强度和严密性试验，不合格的不得进行安装。
3）阀门安装时应保持关闭状态，并注意阀门的特性及介质流向。
4）阀门与管道连接时，不得强行拧紧法兰上的连接螺栓；对螺纹连接的阀门，其螺纹应完整无缺，拧紧时宜用扳手卡住阀门一端的六角体。
5）安装螺纹阀门时，一般应在阀门的出口处加设一个活接头。
6）截止阀的阀体内腔左右两侧不对称，安装时必须注意流体的流动方向。应使管道中流体由下向上流经阀盘，因为这样流动的流体阻力小，开启省力，关闭后填料不与介质接触，易于检修。
六室内给排水工程质量保证措施
13
1.预留预埋质量保证措施
1）配合土建作管道穿越基础、墙壁、梁板的预留孔洞，预下套管、预埋件前，必须找准轴线，核实标高，校对尺寸。
2）预留孔洞时，模具制作与安装须认真核对尺寸，若为木模具应用钉子钉牢，避免混凝土震捣器将其震变形。
2.套管安装
易积水的卫生间、厨房的套管应高出地面50mm以上，应严格执行。
3.管道、阀门安装质量保证措施
1）管道支架的标高，应根据土建专业在每一结构层标志的地面以上1m 标高线测定，不得随意根据建筑件高度测定。在直线管段较长时，应在管段两端定标高，两端间拉线后，确定中间支架标高。
2）埋地管不得穿越生产设备基础，或受重压，也不得敷设在烟道、风道和排水沟内。
3）管道及管道支座（墩），严禁铺设在冻土和未验处理的松土上。
4）地下排水管道安装完毕后必须作灌水试验，并认真检查，灌水试验完后应及时放净管内存水。回填土时应严格按回填土施工工艺要求施工，防止造成管道移位、脱口或管道破裂。
5）排水管道在卫生器具处甩头的坐标与标高应认真结合实际采用卫生器具的规格、型号、几何尺寸来决定。
6）排水管伸楼板做法，应严格按照国家规范设计要求和施工工艺标准进行。
7）排水管伸缩节不得设在楼板之中。
14
8）地漏安装前应准确计算好安装标高，把住楼板灌混凝土前的复核关。
七、注意事项：
1.施工过程中要严把质量关，建立健全各项质量管理制度，实行“三工三查”制度，即工前交底、工中检查指导、工后总结评比，并做到自检、互检、交接检查，详见《质量保证体系框图》。
2.加强安全生产教育，提高安全生产意识，严格贯彻“安全第一，预防为主”的方针，严格执行《安全法》及各级颁发的安全质量方针、政策、法规，定期检查各作业场所，消除各种事故隐患。
3.在施工中严格服从业主及监理的管理，对施工中出现的问题及时纠正。
15
第一章：编制说明一、编制依据、由建设单位（业主）提供的给排水、电气及空调施工图纸。1 、现行国家有关规范、规程、技术、质量检验标准。2中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执3、行规范主要目录如下：GB50242-2013 《建筑给排水及采暖工程施工质量验收规范》○1GB50242-2016 《建筑给水排水及采暖工程施工质量验收规范》○2GB50300-2013 《建筑工程施工质量验收统一标准》○3 JGJ59-2015 4《建筑施工安全检查标准》○二、编制原则本水电安装工程施工方案在编制过程中，我方对图纸和招标文件进行充分的研 究和分析，针对本安装工程，制定了编制方案和编制计划。将组织具有丰富施工管理和施工经验的队伍进现场，从机械设备、材料供应以及劳动力等多方面及时配备，确保各项目标的实现。三、编制内容本工程合同范围内的所规定的给排水系统安装、电气系统安装工程的内容。 主要内容为安装工程的质量保证体系、施工技术方案、保证质量的措施、施工 进度保证措施、安全文明施工措施、施工配合管理措施、质量通病防治措施、现场消防措施等，并根据以上几方面内容进行编制。根据安装工程自身的特点，在编制施工方案时，重点突出以下二方面的内容： 一是施工准备工作，二是策划施工活动过程。四、编制目的编制安
装工程施工专项方案的目的是：为了有效地指导和管理施工生产，保证 安装工程的工期，提高安装工程的施工质量，实现工期和质量的控制目标。第二章：工程概况工程名称：海口市第二十六小学多功能综合楼建设单位：海口市第二十六小学监理单位：海南众和建设项目管理有限公司建设地点：海口市第二十六小学校园内设计单位：海口市城市规划设计研究院施工单位：海南第三建设工程有限公司承包方式：包工包料质量标准：工程质量达到国家施工验收规范合格标准。海口市第二十六小学多功能综合楼，结构形式为钢筋混凝土框架结构，抗震设度，设计合理使78度，本工程采用隔震技术，地上部分抗震设防烈度为防烈度为年，结构安全等级为一级，屋面防水等级为一级，设防要求为三道防水50用年限为设防。平米，，建筑面积5214.54多功能综合楼为六层钢筋混凝土框架结构，层高为3.6m。29.3m建筑总高度为工程范围：给排水安装工程、电气照明安装工程、电力和防雷设置安装工程施工图纸和双方签证施工合同全部内容。第三章：施工前期准备 安装工程前期施工准备工作可分为临设的搭设、技术准备、劳动力准备、材料准备、机具准备五大部分。 一、技术准备 认真熟悉和审查施工图纸，结合水、电、防雷接地相关的施工图纸，进行纵横比较和联系，使水、电、防雷接地专业相结合、相对照。发现有不合理或有疑问的地方，及时作好记录，作为日后图纸会审的
室内给排水施工方案本工程给水由市政给水直供建筑天面水箱供水，部分为加压供天面水箱供水。均为低压生活用水管道。排水系统为雨水、生活污水直接排入市政排水管网，粪便污水经化粪池理化处理后，再排入排水管网；厨房有油污水经隔油池隔油处理后再排入污水排水管网。为了确保工程质量，我施工队将绝对按施工规范及设计要求施工。 室内给排水工程 （一）施工工艺流程 1、室内给水管道工程： 配合土建预留、预埋?管位确定?干管安装?支管安装?阀件安装?管道试压?防腐、涂漆?系统冲洗、清毒 2、室内给水管道附件及卫生器具给水配件工程； 预留管口位置复核?附件及配件安装 3、室内排水管道工程： （1）±以下管道： 管道定位?开挖管沟?沟槽处理?管道对口、校直、校坡?接口施工?闭水试验?回填管沟 （2）±以上管道： 配合土建预留、预埋?管道定位、放样?预制管段?立管安装?横管、支管安装?通球、灌水试验（隐蔽管道作闭水试验）?系统通水试验。 4、卫生器具安装工程： 预埋支架（木砖）?器具定位?安装支架?安装器具?安装上下水道及五金配件?盛水试验?配件调整、调试 5、室内给水附属设备安装工程： （1）水箱安装：
基础验收?成品水箱或水箱制作?水箱就位、找平?渗透或盛水、水压试验?防锈刷漆?安装管道及附件?系统试验。 （2）水泵安装： 基础验收?设备验收?水泵解体清洗?水泵及电机就位找正?联轴器调整?灌浆固定?精校?配管安装?单机试运转?系统试运转（负荷试运转）二）施工办法 1、配合土建预留、预埋、凡安装图上有的而土建图未设计的，应及时与 土建联系预留、预埋，开工前即与土建协商划分各自的范围和责任， 以免发生错误或遗漏。在配合土建预埋时，要进一步核对位置和尺 寸，在浇砼过程中，要有专人监护，以防预埋件移位或损坏。 2、镀锌管全部用螺纹连接，管子螺纹应规范，如有断丝或缺丝不得大于 螺纹全扣数的10%，安装螺纹管件时，应按旋紧方向一次装好，不得 倒回。安装后，露出2~3 牙螺纹，并清除剩余填料。螺纹连接时，在 管子的外螺纹与管件或阀门之间用油麻丝，白厚漆或者用生料带作填 料，安装时，先将麻丝抖成薄而均匀的纤维（或用生料带），然后 从螺纹第二扣开始沿螺纹方向进行缠绕，缠好后表面涂上漆（生料带 不可涂），然后拧上管件，再用管钳收紧，填料要适当，套丝不能过 硬或过软，以免引起连接不严密。 3、塑料给水管施工 （1）施工安装前应查对管材、管件上标志的口径、壁厚、额定压力、规格是否符合设计要求；禁止将管长期暴露阳光下，未安装前勿打开 管子对口。凡埋人地或墙内暗敷配管，必须按规范要求进行水压试 验，试压合格并办理签证后，再进行回填和封闭。 2)管道切割：采用专用剪切工具按需要切割，保证切口光滑平 整，尽量使断面与管轴方向垂直。
室外给排水施工方 目录 一、施工准备 (一)、技术准备 (二)、材料要求 (三)、主要机械 (四)、作业条件 (五)、施工组织及人员准备 二、给水管道及配件安装 (一)、材料质量要求 (二)、质量标准 三、管沟开挖及回填施工 (一)、操作工艺 (二)、质量标准 四、安全环境保护 (一)、安全措施 一、施工准备 （一）、技术准备 1、施工人员已熟悉掌握图纸,熟悉相关国家或行业验收规范和标准图等。 2、已有经过审批地施工组织设计,并向施工人员交底。 3、技术人员向施工班组进行技术交底,使施工人员掌握操作工艺。（二）、材料要求
1、工程所使用地主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。 2、工程所使用地材料、设备地规格型号和性能检测报告应符合国家技术标准和设计要求。 3、所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好,表面无划痕及外力冲击破损。 4、主要器具和设备必须有完整地安装使用说明书。 5、管道使用地配件地压力等级、尺寸规格等应和管道配套。塑料和复合管材、管件、粘接剂、橡胶圈及其它附件等应是同一厂家地配套产品。（三）、主要机具 1、施工机具见《施工机具表》 2、测量仪器见《施工测量仪器表》 （四）、作业条件 1、管道施工区域内地地面要进行清理,杂物、垃圾弃出场地。管道走向上地障碍物要清除。 2、在饮用水管道附近地厕所、粪坑、污水坑等应在开工前迁至业主指定地地方。并将脏物清除干净后进行消du处理,方可将坑填实。 3、在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道地分布情况,并作出标记。 （五）、施工组织及人员准备 1、施工前应建立健全地质量管理体系和工程质量检测制度。
给排水工程施工方案 一、编制依据 1.1泰州茂业天地观园（五号地块）给排水施工图纸(北京世纪中天国际建筑设计有限公司,工程代号JS-11-09) 1.2设计依据 1、现行国家设计规范及标准 2、有关城市建设基础资料 3、业主的设计要求及有关产品的使用说明 《建筑给水排水设计规范》GB50010-2003(2009年版) 《建筑设计防火规范》GB50016-2014 《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《给水排水管道工程施工及验收规范》50286-2008 《汽车库、修车库、停车库设计防火规范》GB50067-2014 《建筑给水排水制图标准》GB/T50106-2010 《民用建筑节水设计标准》GB50555-2010 《江苏省绿色建筑设计标准》DGJ32J173-2014 二、工程概况 2.1、本项目位于泰州市内,位于工农和东风北路附近。总用地面积37590m ,拟建总建筑面积191946.6m由1栋17层高层住宅（1#楼）楼高50.4m,1栋18层高层住宅（2#楼B 座）楼高5 3.0m，5栋8座34层高层住宅（2#楼A座、3#楼A、B座、4#楼、5#楼A、B座、6#楼A、B座）楼高99.7m及一层地下室及地下室夹层组成。其中地下室除部分作为设备房外其余均为车库。本项目为一类高层住宅建筑，由市政两路供水。于地下一层设置生活水泵房，泵房内设置4套无负压供水装置，以满足项目生活加压供水要求。地下一层3#楼投影范围内设置消防水泵房及消防水池一座。消防水池有效容积为270吨。消防水泵房内设置室内消火栓泵及喷淋泵各两台满足项目一次火灾灭火要求。
给排水工程施工方案 1.1室内给排水系统 生活给水管及热水管为衬塑钢管，管件连接。管道阀门采用铜截止阀。排水管选用机制离心排水铸铁管。所有洁具采用节水型洁具。 1、生活给水管道安装 工艺流程： 安装准备一预制加工一干管安装一立管安装一支管安装一管道试压一管道冲洗一管道保温 生活给水管道采用衬塑钢管，管与管道的连接采用热熔连接；管与阀门、水表连接采用丝接，丝接接口要严密牢实。 生活给水管道衬塑钢管施工方法： 衬塑钢管热熔原理：聚丙烯一般在270～300℃之间的范围内被熔化，此时若将管材(或管件)熔化部分充分接触，并保有适当压力，冷却后便可牢固融为一体。 主要施工机具：热熔焊机，焊机有加热板、动力源、铣旋刀及机架四部分组成。 热熔焊机操作要领： (1)将各部件的电源(220V交流电)、液压油管接通。 (2)按表5—1设置加热时间。
冷却时间按管径确定，需要5～20mm不等。 将待焊管材夹紧固定在机架上，若是DNll0的管材，直接用机架夹紧；或用变径夹具夹紧。 (3)将机架打开，放入铣刀，旋转固定旋纽，将铣刀固定在机架上。 (4)起动铣刀，闭合夹具，对管材端面进行旋削，当形成连续的切削时，打开夹具，关闭铣刀。 (5)取下铣刀，闭合夹具，检查管材两端面的间隙，间隙量不得大于规定值，检查管面的对中性。 (6)检查加热板温度是否适宜(285士10℃)，此时加热板的红灯表现为亮或闪烁。 (7)检查系统的拖动压力P O并记录，将加热板置于机架上，闭合夹具，设定液压系统压力Pl，Pl=Po-接缝压力。 (8)待管材问凸起均匀且高度达到要求时，将压力降为P2，同时按下吸热时间按钮，开始记录吸热时间，P2=P0+吸热压力。 (9)到达吸热时间，发出“嘀”的声音，迅速打开夹具，取下加热板，迅选闭合夹具，在规定时间均匀将压力由0调节到P3，同时按下冷却摁钮，记录冷却时问。P3=P0+吸热压力。 (10)到达冷却时间，发出连续的“嘀嘀”声，再按一次冷却间按钮。 (11)取下焊好的管材，准备下一管材的焊接。在衬塑钢管与钢管(件)或钢阀门连接处应使用钢塑转换接头。
室内给排水施工工艺 一、PPR管给水系统安装工艺 本安装工艺适用于室内PPR管给水系统安装工程。 1、材料性能要求 (1)、给水管及与之相应管件的品种、规格、型号、数量、外观及制作质量必须符合设计要求，并附有产品说明书和质量合格证书、包装完好，表面无划痕及外力冲击破损。 (2)、阀门安装前应做强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。 (3)、水表的规格应符合设计要求，热水系统选用符合温度要求的热水表，表壳铸造无砂眼、裂纹，表玻璃无损坏，铅封完整，有出厂合格证。所有进场材料不合格的不得入库，入库的合格材料保管应分类挂牌堆放。 2、施工工具与机具 (1)、砂轮切割机、手电钻、台钻、电锤、电焊机、热熔机、电动试压泵。 (2)、手锯、锤子、活扳手、螺钉旋具。 (3)、水平尺、线坠、钢卷尺、压力表。 3、作业条件 (1)、施工图纸及其他技术文件齐全，且已进行图纸技术交底，满足施工要求。施工方案、施工技术、材料机具供应等保证正常施工。 (2)、地下管道铺设前必须做到房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 (3)、暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。 (4)、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 (5)、立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行，每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 (6)、支管安装应在墙体砌筑完毕，墙面未装修前进行 4、给水系统安装工艺流程 安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→保温→管道水冲洗 5、施工要点 (1)、安装准备：认真熟悉图纸，参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。 (2)、预制加工：按设计图纸绘制管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置作上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套螺纹、安装零件、调直、校对，按管段分组编号）。 (3)、支吊架安装： 1)管道安装时必须按不同管径和要求设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触应紧密。 2)立管和横管支吊架的间距不得大于表1-1的规定： 表1-1立管和横管支吊架的间距
第一节室外给排水施工 1.1工程简介 中航广场室外给排水包括下列系统：污水排水系统、雨水排水系统、绿化灌溉给水系统、临时雨水排水系统、临时污水排水系统共计五个系统，主要包括了各种管沟的开挖，管道基础的制作，HDPE管及UPVC管的安装，各种阀门井、检查井、隔油池等的制作。 1.3施工要求 2.3.1管材及接口 A、室外市政给水管道接至储水池的管道，室外消防环网管、室内环网管和水泵加压供水管道均采用球墨铸铁给水管，管内壁衬水泥砂浆。 （1）埋地管道采用压力承口橡胶密封圈接口，地上管道采用整体铸造法兰或丝扣接口。 （2）室外绿化灌溉给水管： 采用给水硬聚氯乙烯塑料管（PVC-U），原厂配套溶剂胶水粘接。 （3）室外污水、雨水管： d≤100mm采用排水硬聚氯乙烯塑料管（PVC-U），原厂配套溶剂胶水粘接。 d≥150mm采用（HDPE）高密度排水聚乙烯缠绕增强管，电热熔管件连接。 （4）阀门：DN≤50mm时采用铜截止阀，DN>50mm时给水管和消防水管采用闸阀，公称压力为1.0MPa。 1.3.2管道敷设：
A、各种管道在施工前，应对城市接管点的阀门井，污水检查井和雨水检查井的标高和管径进行实测复测，如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。 B、给水管： （1）给水管转弯处利用组合弯头，弯曲管道等管件不能完成转弯角度要求时，可在直线段利用管道承插口偏转进行调整，但承插口的最大编撰角不得大于1°，以保证接口的严密性。 （2）当给水管与污水管、雨水管相交差时，应敷设在污水管、雨水管的上面，并满足最小净距的要求。 C、排水管： （1）排水管的敷设不得出现无坡，倒坡现象。 （2）两检查井之间的管段的坡度应一致，如有困难时，后段坡度不应小于前段管道坡度。 （3）派水管道转弯和交汇处，应保证水流转角等于和大于90°，但当管径小于等于300mm，且跌水高度大于0.30m时，可不受此限。 1.3.3管道基础： A、给水管道： （1）如为未经扰动的原状土层，则天然地基进行夯实。 （2）如为回填土层，则在回填地段做300mm厚灰土垫层。 （3）如为岩石或多石层，则在岩石或多石地段做150mm厚砂石垫层。 （4）如为软泥土则应更换土壤或每2.5-3.0m做混凝土枕基。 B、排水管道： （1）管道可直接敷设在经过夯实的原状土上，或开槽后经回填处理密实的地基上。 （2）管道宜采用土弧基础，基础垫层与槽底同宽。 （3）一般土质：沟底铺厚度100mm左右的中粗砂基础。 （4）土质较差：沟底铺厚度200mm以上的中粗砂基础。. （5）软土地基：先对地基进行加固，再铺中粗砂基础。 C、施工要求： （1）管道基础应坐落在良好原状土层上，如为刚性接口，其地基承载力特征值fak不得低于80KPa；如为柔性接口，其地基承载力特征值fak不得低于60KPa，否则应进行地基处理。 （2）如采用机械开挖管道沟槽时，应保留0.20m厚的不开挖土层，该土层用人工清槽，不得超挖，如若超挖，应进行地基处理。 （3）砂石基础的压实系数，按国标的04S516要求施工，回填土密实度按<给水排水管道工程施工及验收规范>GB50268-97规定施工。 （4）地基土被扰动，应采取如下处理措施： ①扰动150mm以内，可原状土夯实，压实系数≥0.95。 ②扰动150mm以上，可用3：7灰土，卵石，碎石，毛石等填充夯实，压实系数≥0.95。 2.3.4管道防腐： 球墨铸铁给水管：无防腐处理或防腐破坏时，则外壁刷冷底子油一道，石油沥青二道。 A、阀门井和检查井 （1）排水管埋深小于1.0m，且管径≤400mm时，采用Φ700mm砖砌直筒型检查井。 （2）单侧或双侧有接入管：管径≤600mm时，采用Φ1000mm砖砌检查井。 （3）跌落井采用竖管式砖砌收口式跌水井。 （4）给水阀门套筒采用钢筋混凝土予制。 （5）各种阀门井，检查井等均按有防地下水型进行施工。 B、管道回填土： （1）管顶上部500mm以内，不得回填块石，碎砖和冻土块；500mm以上不得集中回填块石，碎砖和冻土块。 （2）机械回填土时，回填用的机械不得在沟槽上行走。
第一章教学楼施工方案 1 工程简介： 北京某教学楼位于某院内，总建筑面积11296.72平方米，建筑高度为22.65米，地下一层为人防和设备房，地上六层为教室，设计单位为中旭建筑设计事务所，安装总造价为359.6万元。 2 主要工程内容 (给排水、雨水、消火栓给水系统；采暖、通风系统；强、弱电系统；火灾自动报警系统；防雷接地) 给排水、雨水、消火栓给水系统 给水：由院内给水管网上引两根DN150的管道经水表井后形成环状，以满足消防灭火时双向供水的要求。室内给水系统竖向分为二个区：四至六层为高区，由变频调速供水设备供水；地下一层至三层为低区，由室外管网直接供水。 排水：一层及一层以上污、废水采用重力自流排水，地下室排入排水泵坑，再由潜水泵提升排出。 雨水：屋面雨水采用外落水排水；室外地面雨水经雨水口及管道排入校内雨水管道。 消火栓给水：室内消火栓给水平时压力由屋顶水箱维持，消防时由消火栓加压泵供水，消防泵由消火栓处的按钮直接启动，室外消防用水由室外给水管网上的室外消火栓供给。 采暖、通风系统： 采暖：热源来源于校内锅炉房，供回水温度为95/70℃，采用杌械循环双管下供下回同程系统，供暖干管部分敷设在半通行地沟内，部分走一层吊顶。散热器均采用四柱760型铸铁散热器，落地安装。 通风：共有一个机械排风系统和一个机械排烟系统；P-１为排风系统，负责地下一层变配电室及水泵房排水；PY-1为排烟系统，负责地下一层内走廊的排烟。 强、弱电系统： 电源及配电系统：电源由东院配电站引来三路低压电源，其中两路为照明用电，一路为动力用电。低压系统采用单母线分段，各路进线间不设联络开关。低压线路采用放射与树干相结合供电系统，对地下室水泵、会议厅空调等大容量负荷采用放射式供电；各层照明等采用电缆树干式竖向供电；对消防泵、排烟风机、应急照明等重要负荷由配电室采用双电源供电，末端互投，保证供电的可靠性。综合布线采统：由院计算机中心与电话总杌房分别引来一路六芯光缆与HYV22-100(2×0.5)型电话电缆至综合布线总配线室，由总配线室至分跳线架之间数据传输采用四芯光缆，语音传输采用三类铜缆，竖向光缆和电话电缆沿线槽敷设；由分跳线架至信息插座采用五类铜缆；由总配线室的电话配线架直列侧引出HYV-20(2×0.5)电话电缆至地下层电话组线箱，再采用ＲＶＢ-２×０.５型电话线穿钢管暗敷对各用户点进行配线。 有线电视系统：信号引自校内电教中心，前端箱设在一层电气竖井内，二至六层在竖井内设电视设备箱，各层楼道内设电视设备分箱。 火灾自动报警系统 消防值班室设在一层，内设火灾自动报警控制器及应急广播设备，房间内和
目录 一、编制依据111 二、工程概况111 三、工期333 四、人员与机械333 五、施工准备444 六、室内给排水工程施工工艺和方法555 1、主要施工方案和技术措施555 （1）给排水工程拆除与恢复555 （2）给排水管道拆除与安装666 2、洁具和卫生器具的拆除与安装999（1）安装的工艺流程999 （2）施工要点999 （3）洗涤盆安装999 （4）坐便器安装101010 （5）洗脸盆安装101010 3、给排水系统调试111111 七、室内给排水工程质量保证措施141414 1、质量保证措施141414 2、套管的安装141414 3、管道、阀门安装质量保证措施141414 八、安全保障措施151515
九、注意事项171717
一、编制依据 1、施工图 （1）北京市海淀区老旧小区抗震节能综合改造施工图纸。 （2）《建筑给水排水设计规范》（GB50015—2003）（2009年版）； （3）《建筑排水硬聚乙烯管道工程技术规程》（CJJ/T29—98）；（4）《高层民用建筑设计防火规范》（GB50045—95）（2005年版） （5）《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）。 （6）《节水型生活用水器具》CJ164-2002 （7）国家现行的有关标准、规范、建筑质量管理条例。 二、工程概况 本工程此次改造涉及到25个小区建筑面积为289719.98ｍ2，小区名称是：海淀昌运宫9#院、海淀北洼路7#院、增光路40#院、二里沟中街44#院、北洼路46#院、北洼路50#院、永定路 1#院、田村路48#院、北蜂窝路15#、永定路127#、阜成路北甲 9#楼、羊坊店村北5#楼、羊坊店东路西小区、小马厂建安宿舍、车公庄西路16#院、万寿寺北里小区、三虎桥南路17#院、永定路15#楼、阜成路北小区、金沟河15、17#院、翠微路南里小区、甘家口丁楼、西三环北路105#院、西三环北路105#院12、13#楼、复兴路32#院等。
第一章编制说明 1.1 编制依据 1．合同文件； 2．主要施工及验收规范 《建筑给排水及采暖工程施工验收规范》GB50242-2002 《现场设备安装、工业管道、焊接工程施工及验收规范》GB50236—98 《建筑施工高处作业安全技术规范》GBJ80-91 3．本公司颁发的《管理手册》、《作业指导书》； 4．本工程图纸及会审纪 1.2 编制目的 为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工组织设计（方案）,以指导施工顺利地完成本工程项目的安装。大力推广应用新技术、新工艺、新材料，控制工程成本，缩短工期，创建优质工程为目的。 第二章工程概况 2.1 工程概况 保利东语花园35-38座，工程位于佛山市南海区狮山镇松岗禅炭路东风水库旁。 本工程建设单位：保利华南实业有限公司； 监理单位：广东奥科工程监理有限公司； 施工单位：广州富利建筑安装工程有限公司； 设计单位：广东南海国际建筑设计有限公司。 本工程总建筑面积约21万㎡，地下为二层车库，地下室面积约5.02万㎡，地下室为混凝土框架剪力墙结构，地下室上面分35、36、37、38四座，其中35（36）座分A、B两单元，A 单元是38层（21层）住宅楼、B单元是33层（21层）住宅楼。38（37）座分A、B、C三单元，A单元是38层（38层）住宅楼、B单元是38层（38层）、C单元是38层（21层）住宅楼，结构类型均为混凝土框架剪力墙结构。 施工范围：室外管网，污水、雨水管网
第三章施工部署 3.1 工期安排 在前期预埋阶段给水、排水暖通预埋工作在浇混凝土前将施工内容穿插进去并完毕不能延误土建施工进度，同时土建施工队配合好安装的预留预埋工作，保证工序之间环环相扣配合紧凑；后期安装阶段利用作业面多的特点，充分组织好劳动力和机械设备加快进度来保证工期。 水电安装四个任务段，项目经理对各任务段施工负责全权指挥和协调，项目总工对工程技术负责并负责施工方案及施工技术措施制定，建筑给水排水管道安装工程施工任务。 3.2 施工组织系统 本工程采用项目法施工管理模式组织施工，给排水安装与土建归属一个项目部管理，由项目经理对外代表公司与工程相关各方进行业务联系，处理施工中各方面问题，对内协调各专业工种的施工，全面负责工程生产、技术、质量、安全工作。 本工程按专业进行分工负责，在项目经理领导下，现场所有人员分工合作，共同完成工程的各项任务。具体分工如下： 1．项目经理部 施工技术部：按给排水专业设置两名给排水专业施工员，负责该专业劳动力安排、施工技术管理工作及工种间协调工作。 质量安全员：负责各专业工种施工质量的检验、监督，有关标准、规范的贯彻执行和安全措施的落实、检查工作。 材料管理员：负责材料、设备的采购申报、接受及现场的保管、发放工作。 工程资料员：负责资料和施工图纸的收发、整理和保管工作。 2．现场施工班组 给排水施工班：负责给排水套管和埋地管道预埋工作、给排水管道及设备的安装工作。 焊工班：负责各类支架及有关设备的焊接工作。 3.3 现场管理方法 现场以项目法组织施工。项目法施工是我国施工企业根据经营战略和内外条件，按照企业
室内给水管道及配件安装施工方案 一、材料质量要求 （1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。 （2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。 （3）阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。 二、主要机具设备 ⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。 ⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 ⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。 三、作业条件 ⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 ⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
⒊立管安装宜在主体结构完成后进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。 ⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。 四、施工方法 （1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。 （2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。预制加工的配件应经检查合格后方能使用。 （3）支管安装时，将预制好的支管从立管甩口处依次逐段进行安装。若为暗装，应确定支管安装高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。若为明装，应根据管道长度适当加好临时固定卡，待核定不同卫生器具的给水预留口高度和位置，找平找正后埋设好支管管卡，并上好临时封堵。 （4）立管安装时，应自上而下统一吊通线，均匀固定好管卡，由下到上按顺序进行安装，并复核预留甩口的高度，方向是否正确。立管上阀门安装朝向要合理，便于操作和维修，支管留口要装临时封堵。安装完毕后用线坠吊直找平，最终调整固定管卡，配合土建封堵楼板管洞。 （5）干管安装时，一般从总进水口开始操作，总进水口端头需加装好临时堵板以备试压用。管道安装前要清扫管膛，安装时要找平
建筑给排水工程施工方案 1．建筑给排水工程概况 包括给水系统、排水系统、消防系统、雨水系统。 1.1 给水系统 水源为室外给水管网接出一根DN150引入管，接人大楼地下1层。根据水压，给水竖向分高低两个区，高区为地上4～16层，由屋顶水箱供给；低区为地下2层至地上3层，该区利用场区给水管网直接供水。 1.2 排水系统 室内排水系统为污水、废水合流系统，地上部分直接排出室外；首层单独排出室外；地下部分分区设置集水坑汇集地下室污、废水，然后用潜水泵提升排出室外，潜水泵由集水坑水位自动控制；粪便污水经室外化粪池处理后，排人市政管道。 1.3 消防系统 1.3.1 本楼消防系统由消火栓系统、自动喷水灭火系统及气体灭火系统组成。 1.3.2 消火栓系统水源为地下1层的消防水池，其贮水量432m3。平时由屋顶水箱供水，屋顶水箱贮存消防水量18m3。系统上、下成环，除水箱间、变配电间外，其他各层均设有消火栓保护。室外设有三套消防水泵接合器，供消防车向系统供水。 1.3.3 自动喷水灭火系统水源为地下1层的消防水池，自动喷洒用水量93.6 m3。地下1层设2台喷洒泵（一台备用）、5套湿式报警阀和1套干式报警阀，干式报警阀主要用于地下2层。室外设有4套水泵接合器，供消防车向系统供水。 1.3.4 卤代烷1301气体灭火系统，用于地下室变配电间，采用5个药剂钢瓶。 1.4 雨水系统 采用内排水系统排至室外。 1.5 空调冷却水系统 空调用冷却水由超低噪声冷却塔冷却后循环使用，冷却塔设在大楼北侧空地上，冷却塔补水补由市政自来水直接供给，共设2台横流式冷却塔。 2．施工准备 施工道路、办公设施、生活设施、库房由土建经理部统一规划并提供，施工用水、施工用电采用土建提供的临时上水、临时用电。 2.1 技术准备 认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。 2.2 现场准备 2.2.1 现场应安排好适当的工作场地、工作棚和料具。 2.2.2 民工住房、食堂及办公室的准备：水源应接通，要有电源，同时还应设立消防设施，如灭火器等。 2.3 机具准备 机具应在施工人员进场之后、施工之前运人现场，按施工平面图布置定位．，如电焊机、砂轮割机、台钻、套丝机等应分开放里，相互间留出操作空间。本工程所使用的机具名称、数量及进场时间详见表11-1。
目录 第一章编制依据……………………………………………………………………………………. .2 第二章工程概况……………………………………………………………………………………. .2 第三章施工准备……………………………………………………………………………………. .4 第四章施工方法 (1) 6 第五章安全、技术措施 (16) 第六章现场消防保卫措施 (17) 第七章现场文明施工管理措施 (18) 第八章成品保护管理措施 (18) 第九章环境保护管理措施 (19)
教学楼给排水施工方案 第一章编制依据 1、施工合同 2、工程施工图 3、主要规程规范 4、主要图集
第二章工程概况 亦庄中芯新建教学楼工程。位于北京市亦庄经济开发区，亦庄核心区西南角。西与博大悦廷接壤：东至博兴六路，与青年公寓相望：南与中芯教学楼接壤。此建筑地上4层，地下一层，建筑总高17.85米，建筑占地面积2000平方米，总建筑面积10370平方米，其中地上面积7889平米，地下面积2481平米，建筑耐火等级为地上二级，地下一级。 本工程给水系统包括给水系统、中水系统、消防系统（只作预留）；排水系统包括压力排水、无压排水、雨水系统。 给水系统：分为市政给水和加压给水。市政给水供给地下室和一至三层各用水点，化学实验室阀后安装减压阀供给使用; 加压给水管，供给四楼卫生间，以及屋顶水箱给水和屋顶预留给水。立管顶端均加装自动排气阀。 中水系统：分为市政中水和加压中水。市政中水供给地下室卫生间和一至三楼卫生间用水。加压中水，供给四层卫生间用水，立管顶端安装自动排气阀。 所有进户管穿外墙均安装柔性防水套管，其它穿墙、穿楼板采用普通钢套管。给水、中水系统主干管、立管、明装支管管材采用内嵌衬塑钢管，连接方式，管径大于等于DN80采用卡套式连接，管径小于DN80采用丝接；所有卫生间支管管材采用PPR管，热熔连接，卫生间支管均暗装。 保温：屋面预留给水管做防冻保温，其它所有吊顶内给水管（中水管）做防结露保温，（防结露厚度为10毫米）外缠防火阻燃布。中水系统供给楼内蹲坑和小便斗使用，其它供水由给水系统供给。 排水系统:分为无压力排水、压力排水、和雨水系统。 无压力排水系统：主要排除卫生间生活污水，经化粪池处理后排入校区污水管道，化学实验室排水，单独收集处理，经室外中和池处理后，排入校区污水管道，地漏均采用防返溢地漏，不锈钢篦子，水封高度大于等于50毫米，地漏篦子表面应低于该处地面5-10毫米，楼道内地漏采用密闭型地漏。卫生洁具下设存水弯，水封大于或等于50毫米，清扫口采用铜制品，清扫口表面与地面平，清扫口采用铸铁制黄铜盖，卫生洁具采用节水型，配件采用镀鉻配件，水龙头采用陶瓷密封型节水龙头。盥洗槽龙头、卫生间洗手盆龙头均采用红外感应混水龙头，小便斗冲洗阀采用红外感应控制阀，蹲式大便器采用脚踏式冲水阀。在防火区域管道穿墙、穿楼板处设置阻火圈。 压力排水：主要通过潜水排污泵排除地下室集水坑雨污水，地下室共计8处集水坑。每个集水坑安装两台自动耦合排污泵一用一备。 雨水系统：主要采用排水系统排除屋面雨水，排至地面经雨水口流入校区室外雨水管，经简单沉淀处理后，排入雨水收集池，作为浇洒绿地用水。 所有出户排水管均采用柔性防水套管，无压力排水：立管采用PVC实壁消音螺旋管，干管支管均采用普通PVC管。压力排水管采用镀锌钢管，管径大于等于DN80采用沟槽连接，管径小于DN80采用丝接。 第三章施工准备 1、技术准备 深化设计 所有图纸持有人认真熟悉图纸，并进行图纸会审，集中问题，做好设计交底工作，将图纸中的矛盾解决在施工之前，办理好工程变更洽商。 依据图纸及规范规程做好图纸的深化工作，为今后的顺利施工创造条件。 依据图纸及规范规程制定可行的施工方案，组织三级技术交底，编制分项施工工艺。 依据图纸技术部门提前作好加工定货计划工作，将加工货单及时发放到各有关人员手中，配合材料部门向厂家作好交底工作。 由项目总工组织编制有关的施工方案、试验计划及部分材料、机具加工定货的技术参数和技术要求等文件；对特殊过程要编制作业指导书提供给有关人员并进行交底，以保证技术管理工作对工程施工的有力指导和控制。
室内给排水施工方案 本工程给水由市政给水直供建筑天面水箱供水，部分为加压供天面水箱供水。均为低压生活用水管道。排水系统为雨水、生活污水直接排入市政排水管网，粪便污水经化粪池理化处理后，再排入排水管网；厨房有油污水经隔油池隔油处理后再排入污水排水管网。为了确保工程质量，我施工队将绝对按施工规范及设计要求施工。 室内给排水工程 （一）施工工艺流程 1、室内给水管道工程： 配合土建预留、预埋?管位确定?干管安装?支管安装?阀件安装?管道试压?防腐、涂漆?系统冲洗、清毒 2、室内给水管道附件及卫生器具给水配件工程； 预留管口位置复核?附件及配件安装 3、室内排水管道工程： （1）±0.00以下管道： 管道定位?开挖管沟?沟槽处理?管道对口、校直、校坡?接口施工?闭水试验?回填管沟 （2）±0.00以上管道： 配合土建预留、预埋?管道定位、放样?预制管段?立管安装?横管、支管安装?通球、灌水试验（隐蔽管道作闭水试验）?系统通水试验。 4、卫生器具安装工程： 预埋支架（木砖）?器具定位?安装支架?安装器具?安装上下水道及五金配件?盛水试验?配件调整、调试 5、室内给水附属设备安装工程： （1）水箱安装：
基础验收?成品水箱或水箱制作?水箱就位、找平?渗透或盛水、水压试验?防锈刷漆?安装管道及附件?系统试验。 （2）水泵安装： 基础验收?设备验收?水泵解体清洗?水泵及电机就位找正?联轴器调整?灌浆固定?精校?配管安装?单机试运转?系统试运转（负荷试运转）（二）施工办法 1、配合土建预留、预埋、凡安装图上有的而土建图未设计的，应及时与 土建联系预留、预埋，开工前即与土建协商划分各自的范围和责任， 以免发生错误或遗漏。在配合土建预埋时，要进一步核对位置和尺寸， 在浇砼过程中，要有专人监护，以防预埋件移位或损坏。 2、镀锌管全部用螺纹连接，管子螺纹应规范，如有断丝或缺丝不得大于 螺纹全扣数的10%，安装螺纹管件时，应按旋紧方向一次装好，不得 倒回。安装后，露出2~3牙螺纹，并清除剩余填料。螺纹连接时，在 管子的外螺纹与管件或阀门之间用油麻丝，白厚漆或者用生料带作填 料，安装时，先将麻丝抖成薄而均匀的纤维（或用生料带），然后从螺 纹第二扣开始沿螺纹方向进行缠绕，缠好后表面涂上漆（生料带不可 涂），然后拧上管件，再用管钳收紧，填料要适当，套丝不能过硬或过 软，以免引起连接不严密。 3、塑料给水管施工 （1）施工安装前应查对管材、管件上标志的口径、壁厚、额定压力、规格是否符合设计要求；禁止将管长期暴露阳光下，未安装前勿打开 管子对口。凡埋人地或墙内暗敷配管，必须按规范要求进行水压试 验，试压合格并办理签证后，再进行回填和封闭。 （2）管道切割：采用专用剪切工具按需要切割，保证切口光滑平整，尽量使断面与管轴方向垂直。
建筑给排水施工组织设计方案 一、建筑给排水工程概况： 包括室内给水系统、排水系统、消防系统、雨水系统。 一）给水系统： 根据甲方提供的外网压力为0.30Mpa;本工程生活给水系统竖向分为两个区，一至五层为低区，由室外给水管网直接供水；六至十一层由二次加压设备供水。二）排水系统： 本工程三至顶层为一个排水系统，一、二层为一个排水系统。 三）消防系统： 1、消火栓系统设计：消火栓系统为环状管网供水系统，消防水箱在屋顶，消防泵房在地下室。本工程室内消火栓设计秒流量为20L/S，室外为30L/S。地下室及一至五层的消火栓采用减压稳压型消火栓，其他均为普通型消火栓。 2、自动喷水湿式系统：本楼设有自动喷水湿式系统，一、二层商场为中危险Ⅰ级。中危险Ⅰ级：喷林喷水强度6L/min·㎡，作用面积：160㎡。喷头布置均按有吊顶布置。 3、灭火器的布置：本工程危险等级为中危险A类及带电类火灾，灭火器灭火级别为5A级，每个消火栓处配置两具磷酸铵盐干粉灭火器，型号为：MF3。
4、气体灭火设计：地下室配电机房设有固定式EBM气溶胶自动灭火装置。四）雨水系统： 屋面雨水排水为外排水。 二、施工准备： 1、技术准备： 认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。 1、机具准备； 机具应在施工工人进场之后，施工之前运入现场，按施工平面图布置定位，如电焊机、砂轮割机、台钻等应分开放置，相互间留出操作空间。 2、材料准备： 1）给水管采用PPR管，排水立管采用PVC—U消音排水管，横支管采用UPVC 排水管，消防管道采用热镀锌钢管。 2）对于材质的要求，各种进场材料必须符合国家颁布标准有关质量技术要求，并由产品合格证明和检验报告。 三、施工方法 一）给排水系统
整理人 尼克 教学楼给排水
给排水施工方案 1.工程概况 建筑给排水工程包括给水系统、排水系统、消防系统、雨水系统、空调冷却水系统。 2.给水系统： 水原为室外给水管网接出一根DN90引入管，接入大楼-.0.85米处，由公司供水泵房提供。 3.排水系统： 室内排水系统为废水、污水合流系统直接排除室外，排入场区地下污水、废水管网。 4.雨水系统：采用UPVC落水管排至室外 5.消防系统： 本楼消防系统由消火栓系统及气体灭火系统组成。 消火栓系统水源引自公司消防水系统，消防供水压力为0.6MP。消火栓给水系统用水量为15L/S。并且每层均配置有若干数量的手提式干粉灭火器。灭火器箱与消火栓箱组合在一起，方便火灾的使用。配电室均配置工具4KG 手提式干粉灭火器。 6.施工准备：认真熟悉图纸，根据施工图纸的设计要求做好现场、机具、
技术各项准备工作。根据工程设计情况作好所用材料的准备工作。并做好不同材料进厂检验和实验工作。 7.施工方法： 1.给水系统： 1.作业条件：暗装管道应在吊顶末封闭前进行安装。明装托、 吊管道必须在安装层的结构顶板完成后进行。立管安装在结 构安装完成后进行，每层应有明确的标高线，支管安装应在 墙体砌筑完毕，墙面末装修前进行。 2.管道安装：室内给水管采用给水硬聚氯乙烯管。粘接连接立 管采用U型管卡固定，高度距地1.8米，支管采用卡固定。 管道安装完毕需分系统进行水压试验，试验压力为0.6MPα， 系统竣工前进行冲洗和通水试验。 2.排水系统： 一作业条件：设备层内排水管道的敷设应在设备层模板拆除清理后和在设备层填充前进行。楼层内排水管道的安装应与结构施工隔开1-2层，且管道穿越结构单位的孔洞一预留完毕，室内弹出房间尺寸线和准确的水平线。 二管道安装：室内排水管道采用UPVC硬聚氯乙烯管，粘接接口，

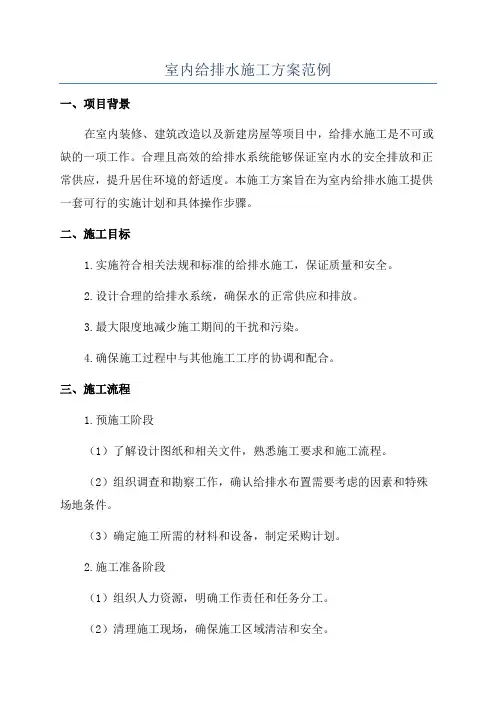

室内给排水施工方案 范例
