带有缓和曲线的圆曲线坐标计算

缓和曲线、竖曲线、圆曲线、匝道（计算公式）一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”) 求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(x)=0。

坐标计算公式一、计算公式1、圆曲线坐标计算公式β=180°/π×L/R （L= βπ R/180°）弧长公式β为圆心角△X=sinβ×R△Y=(1-cosβ)×RC= 弦长X=X1+cos (α±β/2)×CY=Y1+sin (α±β/2)×Cβ代表偏角,（既弧上任一点所对的圆心角）。

β/2是所谓的偏角（弦长与切线的夹角）△X、△Y代表增量值。

X、Y代表准备求的坐标。

X1、Y1代表起算点坐标值。

α代表起算点的方位角。

R 代表曲线半径2、缓和曲线坐标计算公式β= L2/2RLS ×180°/πC= L - L5/90R2LS2X=X1+cos (α±β/3)×CY=Y1+sin (α±β/3)×CL代表起算点到准备算的距离。

LS代表缓和曲线总长。

X1、Y1代表起算点坐标值。

3、直线坐标计算公式X=X1+cosα×LY=Y1+sinα×LX1、Y1代表起算点坐标值α代表直线段方位角。

L代表起算点到准备算的距离。

4、左右边桩计算方法X边=X中+cos（α±90°)×LY边=Y中+sin（α±90°)×L在计算左右边桩时，先求出中桩坐标，在用此公式求左右边桩。

如果在线路方向左侧用中桩方位角减去90°，线路右侧加90°，乘以准备算的左右宽度。

二、例题解析例题:直线坐标计算方法α(方位角)=18°21′47″DK184+714.029求DK186+421.02里程坐标X1=84817.831 Y1=352.177 起始里程解:根据公式X=X1+cosα×LX=84817.831+COS18°21′47″×(86421.02—84714.029)=86437.90 1Y=Y1+sinα×LY=352.177+sin18°21′47″×(86421.02—84714.029)=889.943 求DK186+421.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″- 90°)×3.75=86439.082Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″- 90°)×3.75=886.384线路右侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″+ 90°)×7.05=86435.680Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″+90°)×7.05=896.634例题:缓和曲线坐标计算方法α(ZH点起始方位角)=18°21′47″ X1=86437.901 Y1=889.941 起始里程DK186+421.02曲线半径2500 缓和曲线长120m求HY点坐标,也可以求ZH点到HY点任意坐标解:根据公式β=L2/2RLS×180°/πβ=｛1202/(2×2500×120)｝×(180°/π)= 1°22′30.36″C=L-L5/90R2LS2C=120-1205/(90×25002×1202)=119.997X=X1+cos(α±β/3)×CX=86437.901+cos(18°21′47″-1°22′30.36″/3)×119.997=86552.086 Y=Y1+sin(α±β/3)×CY=889.941+sin(18°21′47″-1°22′30.36″/3)×119.997=926.832 求DK186+541.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=86553.182 Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=923.246 线路右侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=86550.026 Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=933.574 缓和曲线方位角计算方法α=(起始方位角±β偏角)= 18°21′47″-1°22′30.36″=16°59′16.64″注:缓和曲线在计算坐标时,此公式只能从两头往中间推,只能从ZH点往HY点推,HZ点往YH点推算,如果YH往HZ点推算坐标,公式里的β为β2/3.例题:圆曲线坐标计算方法α(HY点起始方位角)= 16°59′16.64″ X1=86552.086 Y1=926.832 曲线半径2500 曲线长748.75 起始里程DK186+541.02求YH点坐标,也可以求QZ点坐标或任意圆曲线一点坐标.解:根据公式β=180°/π×L/Rβ= 180°/π×748.75/2500=17°09′36.31″△X=sinβ×R△X=sin17°09′36.31″×2500=737.606△Y=(1-cosβ)×R△Y=(1-cos17°09′36.31″)×2500=111.290C= 弦长C=745.954X=X1+cos(α±β/2)×CX= 86552.086 +cos(16°59′16.64″+360°-17°09′36.31″/2)×745.954=87290.023 Y=Y1+sin(α±β/2)×CY=926.832+ sin(16°59′16.64″+360°-17°09′36.31″/2)×745.954=1035.905圆曲线方位角计算方法α=(起始方位角±β偏角)=16°59′16.64″+360°-17°09′36.31″=359°49′40.33″求DK187+289.77里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″-90°)×3.75=87290.012 Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″-90°)×3.75=1032.155线路右侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″+90°)×7.05=87290.044 Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″+90°)×7.05=1042.955三、公式解析公式解析一．坐标转换X =A +NCOSα-ESINαY =B +NSINα+ECOSα N=(X-A) COSα±(Y-B)SINα E=(Y-B)COSα±(X-A)SINαA,B为施工坐标系坐标原点α为施工坐标系与北京坐标系X轴的夹角（旋转角）即大地坐标系方位角X,Y为北京坐标值N，E为施工坐标值二．方位角计算1.直线段方位角: α=tanˉ¹ [(Yb-Ya)/(Xb-Xa)]2.交点转角角度: α=2 tanˉ¹ (T/R)计算结果①为﹢且＜360，则用原数;②为﹢且＞360，则减去360;③为﹣，则加上180.3.缓和曲线上切线角: α=ƟZH±90°*Lo²/(π*R* Ls）α= Lo/(2ρ)=Lo²/(2 A²)=Lo²/(2R*Ls)ρ—该点的曲率半径4.圆曲线上切线角: α=ƟHY±180°*Lo/(π*R）ƟZH—直缓点方位角, ƟHY—缓圆点方位角,注：以计算方向为准，左偏，取"﹣"；右偏，取"﹢"。

带有缓与曲线的圆曲线逐桩坐标计算例题:某山岭区二级公路,已知交点的坐标分别为JD1(40961、914,91066、103)、JD2(40433、528,91250、097)、JD3(40547、416,91810、392),JD2里程为K2+200、000,R=150m,缓与曲线长度为40m,计算带有缓与曲线的圆曲线的逐桩坐标。

(《工程测量》第202页36题)解:(1)转角、缓与曲线角、曲线常数、曲线要素、主点里程、主点坐标计算方法一:偏角法(坐标正算)(2)第一缓与段坐标计算 228370'''= β 308416012'''= α(3)圆曲线段坐标计算 1490153-'''==βαα(4)第二缓与段坐标计算 228370=桩号弧长里程里程桩点ZY -=i l偏角0231β⎪⎪⎭⎫ ⎝⎛=∆S i i L l 方位角 i c i ∆-=12αα (左转) 弦长22590Sii i L R l l c -= Xi i c i ZH i c X X αcos +=Yiic i ZH i c Y Y αsin +=ZH:K2+048、5620 160 48 03 40576、543 91200、296 +060 11、438 0 12 30 160 35 33 11、438 40565、754 91204、097 +080 31、438 1 34 23 159 13 40 31、438 40547、149 92211、446 HY K2+088、562402 32 47 158 15 1639、96840539、41991215、104桩号弧长里程里程桩点HY -=i l偏角π︒=∆90R l i i方位角(左转) i JD ZY c i∆=---0βαα弦长ii R c ∆=sin 2X i c i HY i c X X αcos += Yici HY i c Y Y αsin +=HY: K2+088、5620βαα-=-JD ZY 切线153 09 41 40539、419 91215、104 +100 11、438 2 11 04 150 58 37 11、435 40529、420 91220、652 +120 31、438 6 00 15 147 09 26 31、38040513、055 91232、122+140 51、438 9 49 26 143 20 15 +16071、438 13 38 37 139 31 04QZ:K2+176、28087、718 16 45 10136 24 3186、47340476、789 91274、728+180 91、438 +200 111、438 +220 131、438 +240 151、438 +260171、438YH:K2+263、998175、43633 30 21119 39 20165、60640457、480 91359、018桩号弧长里程里程桩点-Z H l i =偏角0231β⎪⎪⎭⎫⎝⎛=∆S i i L l 方位角i c i∆+=32αα(左转)弦长22590Si i i L R l l c -=X ii c i i c X X αcos HZ +=Y ii c i HZ i c Y Y αsin +=方法二:切线支距法(坐标系转换)(2)第一缓与段坐标计算308416012'''= α1212sin cos ααy x X X ZH i ++= 1212cos sin ααy x Y Y ZH i -+=(本题为左转曲线)228370'''= β p = 0.444m q = 19.988m308416012'''= α ZH (40576、543 , 91200、296) sin cos ααy x X X ++= cos sin ααy x Y Y -+=YH: K2+263、99840 2 32 47 261 03 24 39、968 40457、480 91359、018 +280 23、998 0 55 00 259 25 37 23、996 40459、290 91374、911 +300 3、998 0 01 32258 30 373、998 40462、89791394、582HZ K2+303、99832α258 30 3740463、693 91398、500桩号里程里程桩点ZY -=i l 22540s L R l l x -=33733366SS L R l RL l y -= X iY iZH: K2+048、5620 40576、543 91200、296 +060 11、438 11、438 0、042 40565、755 91204、096 +080 31、438 31、417 0、863 40547、156 92211、446 HYK2+088、5624039、9291、77840539、41991215、104桩号 里程里程桩点HY -=i l0180βπϕ+=Rl i q R x +=ϕsin P ()p R y +-=ϕcos 1PX i Y iHY:K2+088、56240539、419 91215、10473037812'''= α2323sin cos ααy x X X HZ i +-= 2323cos sin ααy x Y Y HZ i --=(本题为左转曲线)。

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R 2——曲线终点处的半径P——曲线起点处的曲率1——曲线终点处的曲率P2α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i(上坡为“＋”，下坡为“－”)1(上坡为“＋”，下坡为“－”)②第二坡度：i2③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K③曲线终点桩号：K1④曲线起点坐标：x0，y⑤曲线起点切线方位角：α⑥曲线起点处曲率：P(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。

圆曲线和缓和曲线坐标推算公式一、直线上的坐标推算⎩⎨⎧++0i m i0i m i sina L Y Y cosa L X X ＝＝ 式中：Xm 、Ym ——直线段起点M 坐标Li ——直线段上任意点i 到线路起点M 的距离 a 0——直线段起点M 到JD1的方位角 二、圆曲线上任一点的坐标推算①、圆曲线上任一点i 相对应的圆心角：i i L R180πϕ︒＝式中：Li ——圆曲线上任一点i 离开ZY 或YZ 点的弧长②、圆曲线上任一点i 的直角坐标：⎩⎨⎧-）（＝＝i iii cos 1R Y Rsin X ϕϕ（可不计算）.③、圆曲线ZY 或YZ 点到任一点i 的偏角：i ii L R902πϕ︒∆＝＝④、圆曲线ZY 或YZ 点到任一点i 的弦长：)sin(2)2sin(2C i i iR R ∆=ϕ＝⑤、圆曲线ZY 或YZ 点到任一点i 的弦长的方位角：i jd yz jd zy i a a ∆±→→或＝⑥、所以圆曲线上任意点i 的坐标为：⎩⎨⎧++i i YZ ZY iii YZ ZY i sina C Y Y cosa C X X 或或＝＝例题：已知一段圆曲线,R=3500m ，Ls ＝553.1m ，交点里程K50+154.734，ZY 点到JD 方向方位角为A=129°23′18.3″，右偏9°3′15.8″，ZY 点里程K49+877.607，YZ 点里程K50+430.707，起点坐标为x ＝389823.196，y ＝507787.251，求K50+200处中点坐标及左右各偏12.5m 的坐标。

解：K50+200处的曲线长度为Li ＝322.393mK50+200相对应的方位角："'︒⨯⨯︒︒52.39165393.3223500180L R 180i ＝＝＝ππa K50+200相对应的偏角："'︒⨯⨯︒︒∆76.19382393.322350090L R 902i ii ＝＝＝＝ππϕ K50+200到zy 点的弦长：m 279.32276.19382sin 35002Rsin 2C i i ＝＝＝"'︒⨯⨯∆ zy 点到K50+200中桩的方位角："'︒"'︒+"'︒∆+→06.38113276.193823.1823129a a i jd zy i ＝＝＝K50+200左、右偏12.5m 的方位角："'︒︒-"'︒︒-+82.5739449082.573913490a a ＝＝＝左i A "'︒︒+"'︒︒++82.57391349082.573913490a a ＝＝＝右i A 所以K50+200处的坐标为：⎩⎨⎧"'︒⨯++"'︒⨯++6484.50802606.381132sin 279.322251.507787sina C Y Y 4354.38960706.381132cos 279.322196.389823cosa C X X i i ZY ii i ZY i ＝＝＝＝＝＝K50+200左偏12.5m 的坐标为：⎩⎨⎧"'︒⨯++"'︒⨯++4656.50803582.573944sin 5.126484.508026sina 5.21Y Y 3256.38961682.573944cos 5.124354.389607cosa 5.21X X i i ＝＝＝＝＝＝左左左左 K50+200右偏12.5m 的坐标为：⎩⎨⎧"'︒⨯++"'︒⨯++5386.50803582.5739341sin 5.126484.508026sina 5.21Y Y 6482.38959882.5739341cos 5.124354.389607cosa 5.21X X i i ＝＝＝＝＝＝右右右右 三、缓和曲线上任一点的坐标推算切线角：πβ︒⨯1802RL L s 2i i＝缓和曲线上任意点i 的偏角：πβδ︒⨯180RL 6L 3s 2i ii ＝＝缓和曲线ZH 或HZ 点到任意点i 的方位角为：i jd H Z jd ZH a a i δ±→→或＝缓和曲线上任意点i 的坐标为：⎪⎪⎩⎪⎪⎨⎧-s 3ii 2s 25i i i 6RL L y L 40R L L x ＝＝缓和曲线ZH 或HZ 点到任意点i 的弦长：22i yx C +＝所以缓和曲线上任意点i 的坐标为：⎩⎨⎧++i i HZ ZH iii HZ ZH i sina C Y Y cosa C X X 或或＝＝例题：已知一段缓和曲线，ZH 点到JD 方向方位角为A=183°17′08.9″，线路左偏43°31′02″，ZH 点里程为K52+001.615，ZH 点坐标x ＝388071.927，y ＝508789.089，R ＝960m ，Ls ＝120m ，求K52+100处的中点坐标及左右各偏12.5m 的坐标。

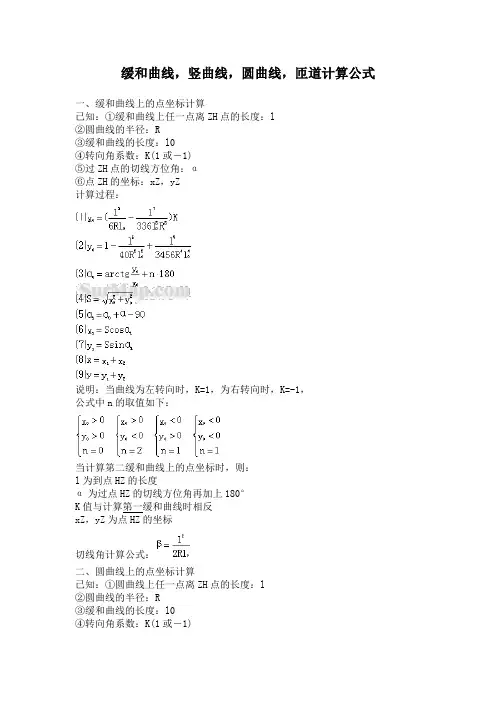

缓和曲线，竖曲线，圆曲线，匝道计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”) 求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(x)=0。

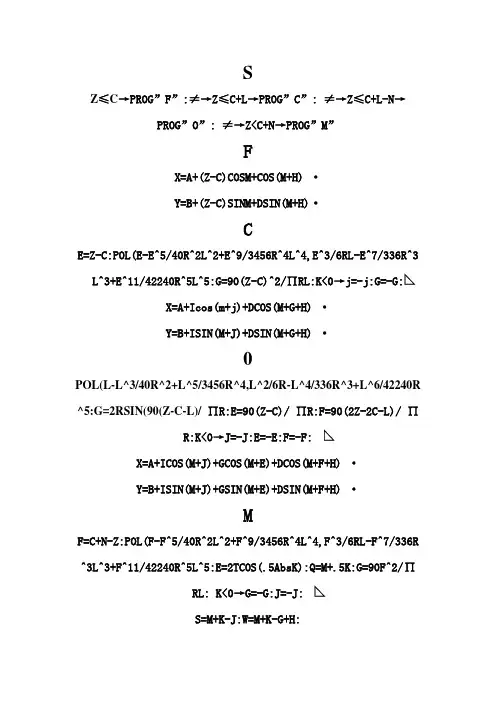

SZ≤C→PROG”F”:≠→Z≤C+L→PROG”C”: ≠→Z≤C+L-N→PROG”O”: ≠→Z<C+N→PROG”M”FX=A+(Z-C)COSM+COS(M+H) ·Y=B+(Z-C)SINM+DSIN(M+H)·CE=Z-C:POL(E-E^5/40R^2L^2+E^9/3456R^4L^4,E^3/6RL-E^7/336R^3L^3+E^11/42240R^5L^5:G=90(Z-C)^2/∏RL:K<0→X=A+Icos(m+j)+DCOS(M+G+H) ·Y=B+ISIN(M+J)+DSIN(M+G+H) ·POL(L-L^3/40R^2+L^5/3456R^4,L^2/6R-L^4/336R^3+L^6/42240R ^5:G=2RSIN(90(Z-C-L)/∏R:E=90(Z-C)/ ∏R:F=90(2Z-2C-L)/ ∏R:K<0→X=A+ICOS(M+J)+GCOS(M+E)+DCOS(M+F+H) ·Y=B+ISIN(M+J)+GSIN(M+E)+DSIN(M+F+H) ·MF=C+N-Z:POL(F-F^5/40R^2L^2+F^9/3456R^4L^4,F^3/6RL-F^7/336R ^3L^3+F^11/42240R^5L^5:E=2TCOS(.5AbsK):Q=M+.5K:G=90F^2/∏RL: K<0→G=-G:J=-J:S=M+K-J:W=M+K-G+H:X=A+ECOSQ-IcosS+DCOSW·Y=B+EsinQ-IsinS+DSINW·数据库：Z”ZH”:H”XJ”:D”BD”:Z<缓直→A=:B=:C=:K=:M=:R=:T=:L=:N=:PROG”S” A，B直缓坐标：C直缓点，K转角：左-右+，R半径，T切线长，L缓和曲线长，N曲线全长，M直缓点方位角,Z曲线任意点。

圆曲线坐标计算公式β=180°/π×L/R（L= βπ R/180°）弧长公式β为圆心角△X=sinβ×R△Y=(1-cosβ)×RC= 弦长X=X1+cos (α ±β/2)×CY=Y1+sin (α ±β/2)×Cβ代表偏角,（既弧上任一点所对的圆心角）。

β/2是所谓的偏角（弦长与切线的夹角）△X、△Y代表增量值。

X、Y代表准备求的坐标。

X1、Y1代表起算点坐标值。

α代表起算点的方位角。

R 代表曲线半径缓和曲线坐标计算公式β= L2/2RLS ×180°/πC= L - L5/90R2LS2X=X1+cos (α ±β/3)×CY=Y1+sin (α ±β/3)×CL代表起算点到准备算的距离。

LS代表缓和曲线总长。

X1、Y1代表起算点坐标值。

直线坐标计算公式X=X1+cosα×L Y=Y1+sinα×LX1、Y1代表起算点坐标值α代表直线段方位角。

L代表起算点到准备算的距离。

左右边桩计算方法X边=X中+cos（α±90°)×LY边=Y中+sin（α±90°)×L在计算左右边桩时，先求出中桩坐标，在用此公式求左右边桩。

如果在线路方向左侧用中桩方位角减去90°，线路右侧加90°，乘以准备算的左右宽度。

例题:直线坐标计算方法α(方位角)=18°21′47″X1=84817.831 Y1=352.177 起始里程DK184+714.029求DK186+421.02里程坐标解:根据公式X=X1+cosα×LX=84817.831+COS18°21′47″×(86421.02—84714.029)=86437.901Y=Y1+sinα×LY=352.177+sin18°21′47″×(86421.02—84714.029)=889.943求DK186+421.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″- 90°)×3.75=86439.082Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″- 90°)×3.75=886.384线路右侧计算: X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″+ 90°)×7.05=86435.680 Y边=Y中+sin（α±90°)×L Y边=889.943+sin(18°21′47″+90°)×7.05=896.634例题:缓和曲线坐标计算方法α(ZH点起始方位角)=18°21′47″X1=86437.901 Y1=889.941起始里程DK186+421.02曲线半径2500缓和曲线长120m求HY点坐标,也可以求ZH点到HY点任意坐标解:根据公式β=L2/2RLS×180°/πβ=｛1202/(2×2500×120)｝×(180°/π)= 1°22′30.36″C=L-L5/90R2LS2C=120-1205/(90×25002×1202)=119.997X=X1+cos(α±β/3)×CX=86437.901+cos(18°21′47″-1°22′30.36″/3)×119.997=86552.086Y=Y1+sin(α±β/3)×CY=889.941+sin(18°21′47″-1°22′30.36″/3)×119.997=926.832求DK186+541.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=86553.182Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=923.246线路右侧计算: X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=86550.026Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=933.574缓和曲线方位角计算方法α=(起始方位角±β偏角)= 18°21′47″-1°22′30.36″=16°59′16.64″注:缓和曲线在计算坐标时,此公式只能从两头往中间推,只能从ZH点往HY点推,HZ点往YH 点推算,如果YH往HZ点推算坐标,公式里的β为β2/3.例题:圆曲线坐标计算方法α(HY点起始方位角)= 16°59′16.64″X1=86552.086Y1=926.832 曲线半径2500曲线长748.75起始里程DK186+541.02求YH点坐标,也可以求QZ点坐标或任意圆曲线一点坐标.解:根据公式β=180°/π×L/Rβ= 180°/π×748.75/2500=17°09′36.31″△X=sinβ×R△X=sin17°09′36.31″×2500=737.606△Y=(1-cosβ)×R△Y=(1-cos17°09′36.31″)×2500=111.290C=弦长C=745.954X=X1+cos(α±β/2)×CX= 86552.086 +cos(16°59′16.64″+360°-17°09′36.31″/2) ×745.954=87290.023Y=Y1+sin(α±β/2)×CY=926.832+ sin(16°59′16.64″+360°-17°09′36.31″/2) ×745.954=1035.905圆曲线方位角计算方法α=(起始方位角±β偏角)= 16°59′16.64″+360°-17°09′36.31″=359°49′40.33″求DK187+289.77里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算: X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″-90°)×3.75=87290.012Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″-90°)×3.75=1032.155线路右侧计算: X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″+90°)×7.05=87290.044Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″+90°)×7.05=1042.955。
