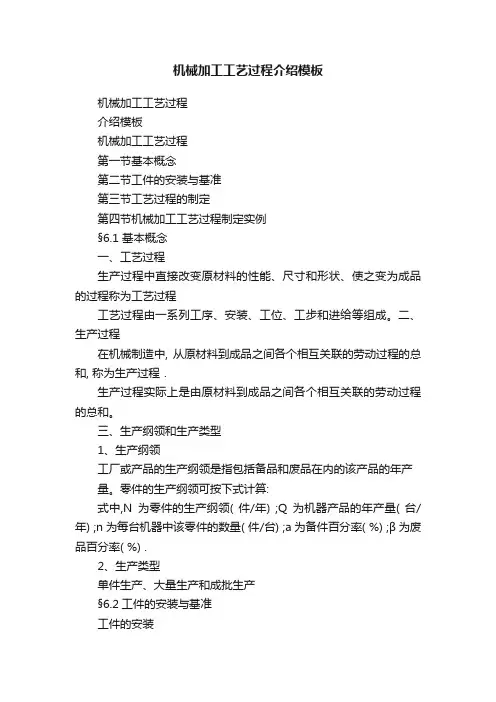

机械加工工艺过程
介绍模板
机械加工工艺过程
第一节基本概念
第二节工件的安装与基准
第三节工艺过程的制定
第四节机械加工工艺过程制定实例
§6.1 基本概念
一、工艺过程
生产过程中直接改变原材料的性能、尺寸和形状、使之变为成品的过程称为工艺过程
工艺过程由一系列工序、安装、工位、工步和进给等组成。二、生产过程
在机械制造中, 从原材料到成品之间各个相互关联的劳动过程的总和, 称为生产过程．
生产过程实际上是由原材料到成品之间各个相互关联的劳动过程的总和。
三、生产纲领和生产类型
1、生产纲领
工厂或产品的生产纲领是指包括备品和废品在内的该产品的年产
量。零件的生产纲领可按下式计算:
式中,N为零件的生产纲领( 件/年) ;Q为机器产品的年产量( 台/年) ;n为每台机器中该零件的数量( 件/台) ;a为备件百分率( %) ;β为废品百分率( %) .
2、生产类型
单件生产、大量生产和成批生产
§6.2工件的安装与基准
工件的安装
直接找正安装
划线找正安装
使用夹具安装 二、 工件的定位 ( 一) 六点定位原则 机床夹具
物体的六个自由度
一个物体在空间能够有六个独立运动。以右图为例, 它在直角坐标系OXYZ 中能够有三个平移运动和三个转动。三个平移运动分别是沿X 、 Y 、 Z 轴平移运动, 记为Z Y X \\ 三个转动分别是绕
X 、 Y 、 Z 轴的转动, 记为Z Y X
//
习惯上把六个独立运动称作六个自由度, 如果采用一定的约束措施, 消除物体的六个自由度, 则物体被完全定位
X
自由度示意图
六点定位原理
任何一个物体在空间直角坐6个自由度——用Z Y X Z Y X
,,,,,
表示。
要确定其空间位置, 就需要限制其 6 个自由度
将 6 个支承抽象为6个”点”, 6个点限制了工件的6 个自由度, 这就是六点定位原理。
( 二) 六点定则的应用
完全定位 不完全定位 超定位
( 三) 工件的基准
基准的概念:
是在确定零件上其它面、线或点的位置准确度时所依据的该零件上的面、线或点。
基准的分类:
设计基准: 是指设计零件图样时用以确定其它面、线或点的位置所依据的基准。
工艺基准: 在制造过程中采用的各种基准, 总称为工艺基准。可分为工序基准、定位基准、度量基准和装配基准。
装配基准: 指当零件装配成部件和机器时,用以确定零、部件在机器中位置的基准.
面向机械加工工艺规划制造技术 作为现代化企业中的可持续发展模式——绿色制造，逐渐成为制造业的显著特点，也是人类社会可持续发展的必然。它所具有的明显社会效益和经济效益越发明显，一大批新兴产业也随之而生。在加工过程中，对降低资源消耗与废弃物排放起到关键作用，便是对科学工艺规划应用绿色制造技术。规划主要是系统的阐述了机械加工工艺规划体系，并提出优化绿色制造工艺过程规划的方案。 标签：机械加工；工艺规划；制造技术；应用 在机械加工中，为了做出符合要求的成品或零部件，常常形成许多废料，不仅消耗了大量的资源与能量，还产生了噪声污染。所以，在可持续发展成为时代主题的现在，绿色制造势在必行。对于当前这个领域的現状以及国内外的绿色制造研究需求，文章介绍了面向机械加工工艺制造技术的研究问题，明确了绿色制造的应用前景和研究意义。 1 机械加工工艺规划制造技术概述 因为在企业加工生产零件的过程中，要符合低耗高产清洁安全的基本要求，所以生产的工艺过程必须遵守制造工艺学的制作方法与原理。并且要在实际生产中，结合具体的生产条件来确定生产的实际方案，在此过程中不能依靠经验主义盲目的进行判断。由此确定的工艺文件包含两种格式，工序卡片和工艺过程卡片。而工艺文件则是描述和规定零件、机械产品制造工艺过程的有关文件。在新产品投产前，机械加工工艺规程为其现场生产提供了依据。主要包含两个方面的内容：拟定各道工序和工艺路线的详细操作。给机械加工过程、新建改建以及扩建车间提供主要的技术文件。 2 绿色制造技术体系结构概述 绿色制造技术会影响到产品生产的整个生命周期，有时还可能会是多生命周期。产品的生命周期，包括选择材料、设计产品、加工制造、对产品的包装装配以及产品的使用和管理回收再制造等。绿色制造则要考虑这全部的生命周期，特别是要考虑环境和资源消耗的影响，也要兼顾效益与技术因素，使企业的经济效益与外在社会效益达到最优化。 绿色制造的关键在于“4R”，即在产品整个生命周期过程中怎么实现重用（Reuse）、减量化（Reduce）、再制造（Remanufacturing）以及再生循环（Recycle）。面向机械加工的制造体系主要包括三项具体内容，两大制造目标，还有两个层次过程的控制。旨在给人们提供机械加工与绿色制造的全面视图与模型，实现外在社会效益与经济效益的统一协调和优化，最大可能的降低资源消耗、优化配置，让资源利用率达到最高，对环境的影响降到最低。 3 绿色制造在机械加工制造体系的应用
第10章机械加工工艺规程 10.1 工艺过程 10.1.1 生产过程与工艺过程 (1) 生产过程 生产过程是指把原材料（半成品）转变为成品的全过程。机械产品的生产过程，一般包括：①生产与技术的准备,如工艺设计和专用工艺装备的设计和制造、生产计划的编制，生产资料的准备；②毛坯的制造，如铸造、锻造、冲压等；③零件的加工，如切削加工、热处理、表面处理等；④产品的装配，如总装，部装、调试检验和油漆等；⑤生产的服务，如原材料、外购件和工具的供应、运输、保管等。 机械产品的生产过程一般比较复杂，目前很多产品往往不是在一个工厂单独生产，而是由许多专业工厂共同完成的。例如：飞机制造工厂就需要用到许多其他工厂的产品（如发动机、电器设备、仪表等），相互协作共同完成一架飞机的生产过程。因此，生产过程即可以指整台机器的制造过程，也可以是某一零部件的制造过程。 (2) 工艺过程 工艺过程是指在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。如毛坯的制造，机械加工、热处理、装配等均为工艺过程。在工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量，使之成为合格零件的工艺过程，称为机械加工工艺过程。同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称为装配工艺过程。 机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要容。 10.1.2 机械加工工艺过程的组成 机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀，毛坯就是依次通过这些工序的加工而变成为成品的。 (1) 工序 工序是指一个或一组工人，在一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。区分工序的主要依据，是工作地点（或设备）是否变动和完成的那部分工艺容是否连续。如图4.1所示的零件，孔1需要进行钻孔和铰孔，如果一批工件中，每个工件都是在一台机床上依次地先钻孔，而后铰孔，则钻孔和铰孔就构成一个工序。如果将整批工件都是先进行钻孔，然后整批工件再进行铰孔，这样钻孔和铰孔就分成两个工序了。 工序不仅是组成工艺过程的基本单元，也是制订工时定额，配备工人，安排作业和进行质量检验的依据。 通常把仅列出主要工序名称的简略工艺过程称为工艺路线。 (2) 安装与工位 工件在加工前，在机床或夹具上先占据一正确位置(定位)，然后再夹紧的过程称为装夹。工件(或装配单元)经一次装夹后所完成的那一部分工艺容称为安装。在一道工序中可以有一个或多个安装。工件加工中应尽量减少装夹次数，因为多一次装夹就多一次装夹误差，而且增加了辅助时间。因此生产中常用各种回转工作台、回转夹具或移动夹具等，以便在工件一次装夹后，可使其处于不同的位置加工。为完成—定的工序容，一次装夹工件后，工件(或装配单元)与夹具或设备的可动部分一起相对刀具或设备固定部分所占据的每一个位
07机制3班机械加工工艺过程卡片产品型号零件图号KCSJ-01 产品名称零件名称手柄共 1 页第 1 页材料牌号45 毛坯种类锻件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注年产1万 工序号工序 名称工序内容车间工段设备工艺装备 工时 准终单件 10 模锻毛坯锻加工 20 粗铣端面B 粗铣端面B保证厚度尺寸28 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 30 粗铣端面A 粗铣端面B保证厚度尺寸27 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 40 精铣端面B 精铣端面B保证厚度尺寸26.5 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 50 精铣端面A 精铣端面B保证厚度尺寸26 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 60 粗镗小头孔粗镗小头孔到尺寸φ21.2H11机加工镗工T68 专用夹具，镗刀，游标卡尺 70 粗镗大头孔粗镗大头孔到尺寸φ37H11，保证中心 距128±0.2 机加工镗工 T68 专用夹具，镗刀，游标卡尺 80 粗铣小头槽粗铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 90 精铣小头槽精铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 100 钻大头径向孔钻大头径向孔φ4机加工钻工 Z525 专用夹具，麻花钻，游标卡尺 110 精镗小头孔精镗小头孔至尺寸φ22H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 120 精镗大头孔精镗大头孔至尺寸φ38H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 130 倒角倒大小头孔角，去毛刺机加工 钻工 Z525 专用夹具，倒角钻头，游标卡尺 140 终检入库检验零件尺寸 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数 更改 文件号 签字日期标记处数 更改 文件号 签字日期
