2-1 汽车空调特点介绍
汽车空调利用蒸气压缩式制冷，即利用沸点很低的制冷剂在汽化过程中吸收周围空气中的热量这一原理将车内空气中热量转移给制冷剂，达到车内降温的目的。而制热一般采用发动机冷却水的余热采暖。
与一般家用空调相比，汽车空调有如下特点：
1. 空调负荷大，并且负荷变化幅度也大。
● 汽车车身薄，而且是金属壁面，与车外空气的热交换大。
● 汽车长时间直接暴露在烈日下（或风雪下），进入车内的热负荷（或冷负荷）比一般
房间大得多。
● 汽车车室内乘客密度大，人体热量大，要求制冷能力大，并且需要降温迅速。
● 汽车是高速移动物体，与车外空气对流热交换量大。
综合以上因数，要求汽车空调的制冷（或制热）能力要比房间空调大得多。
2. 系统中制冷剂流量变化幅度大，由于汽车空调的压缩机一般均由发动机驱动，而发动机的转
速可从600rpm 到5000rpm 变化，这样对系统的流量控制、系统的设计带来困难。SGM 车的可变排量压缩机在一定程度上可弥补转速变化带来的问题。
3. 制冷剂冷凝温度高，对于大多数车辆来说，冷凝器置于水箱前面，通风冷却效果受发动机水
箱辐射热影响，制冷剂的冷凝压力与温度均较高，同时也影响发动机水箱的散热。
4. 制冷剂容易泄漏，对机组的强度、抗震性能要求高。
5. 由于汽车结构紧凑，系统元件较难布置。
2-2 授课重点 汽车空调相对于家用空调的不同点
思考练习
笔记
济南工程职业技术学院 毕业论文 论文题目汽车空调系统论文 姓名 学号 专业 班级 指导老师 完成时间 2012.05.02
摘要 汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。它可以为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。空调装置已成为衡量汽车功能是否齐全的标志之一。 汽车空调的作用已是众所周知。汽车空调装置已不再是豪华奢侈的象征，不仅轿车、客车上采用空调，货车、工程车上也纷纷安装空调装置。人们对空调的需求越来越迫切，对汽车空调质量的要求也越来越高。 伴随汽车空调的普及与发展，汽车空调的发展大体上历经了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。空调的控制方法也历经了由简单到复杂，在由复杂到简单的过程，作为汽车空调系统的电路控制方面也在不断更新改进。 关键词:汽车空调，故障诊断，维修，注意事项
目录 摘要...................................................................................................I 第1章绪论 (1) 1.1汽车空调发展历史 (1) 1.2近年来汽车空调的前期发展 (1) 第2章汽车空调组成及工作原理 (2) 2.1汽车空调的组成 (2) 2.2汽车空调的工作原理 (2) 2.3汽车空调的作用 (3) 第3章汽车空调故障诊断与排除 (4) 3.1汽车空调常见故障现象及排除方法 (4) 3.2汽车空调检漏的5种方法 (5) 第4章汽车空调实例故障检测维修 (7) 4.193款宝马525I暖风频繁失控 (7) 4.2奥迪1002.2E空调制冷效果差 (7) 4.393款雪佛兰子弹头水温高，风扇运转不正常 (8) 第5章汽车空调的使用及注意事项 (10) 5.1汽车空调的正确使用和维护 (10) 5.1.1使用中应注意的问题 (10) 5.1.2空调的日常维护与保养 (10) 5.2汽车空调的使用知识及注意事项 (11) 结论 (13) 致谢 (14) 参考文献 (15)
汽车空调系统的检测与维修解决方 案
目录 一汽车空调技术简介 （一）汽车空调的过去与未来 (1) （二）汽车空调的特点 (2) （三）汽车空调的性能评价指标 (3) 第二章汽车空调的组成与原理 （一）汽车空调的工作原理 (4) （二）汽车空调主要功能 (4) （三）汽车空调的组成 (5) （四）汽车空调系统分类 (9) 第三章汽车空调的检修 （一）汽车空调检修的基本工具 (10) （二）汽车空调制冷系统检修的基本操作 (11) （三）制冷剂的补充 (15) （四）制冷系统内的空气排除 (15) 总结 (25) 参考文献 (26) 摘要：随着汽车工业的迅猛发展和人民生活水平的日益提高，汽车开始走进千家万户。人们在一贯追求汽车的安全性、可靠性的同时，如今也更加注重对舒适性的要求。因而，空调系统作为现代轿车基本配备，也就成为了必然。 近年来,环保和能源问题成为世界关注的焦点,也成为影响汽车业发展的关键因素,
各种替代能源动力车的出现,为汽车空调业提出了新的课题与挑战。 自本世纪20年代汽车空调诞生以来，伴随汽车空调系统的普及与发展，汽车空调的发展大体上经历了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。空调的控制方法也经历了由简单到复杂，再由复杂到简单的过程。作为汽车空调系统的电路控制方面也再不段的更新改进，同时，我国汽车空调的安装随着汽车业的发展以达到100%的普及性，空调已成为现代汽车的一向基本配备。给汽车空调的使用与维修问题带来新的挑战。论文最后以汽车空调故障检修的方法，对汽车空调系统的再深入探讨，以达到对汽车空调系统的了解，并运用在实际工作中 第一章汽车空调技术简介 一、汽车空调的过去与未来 汽车空调是指对汽车座厢内的空气质量进行调节的装置。不管车外天气状况如何变化，它都能把车内的湿度、温度、流速、洁度保持在驾驶人员感觉舒适的范围内。 最原始的汽车空调仅是开窗换气式。最早的汽车空调装置始于1927年，它仅由加热器、通风装置和空气过滤器三者组成，且只能对车室供暖。准确地讲，汽车空调的历史，应该从制冷技术应用在车上开始。20世纪30年代末期美国的几部公共汽车上装上了应用制冷技术的冷气装置。直到20世纪60年代，应用制冷技术的汽车空调才开始逐步地普及起来。以后，人们对汽车空调的兴趣逐年增加，汽车空调技术日趋完善，功能也越来越全面。它的发展大体上可以分为如下几个阶段：单一供暖空调装置阶段始于1927年，目前在寒冷的北欧，亚洲北部地区，汽车空调仍使用单一供暖系统。 单一供冷空调装置阶段始于1939年，美国帕克汽车公司率先在轿车装上机械制冷降温空调器。目前单一降温的汽车空调仍在热带、亚热带部分地区使用。
课题：汽车空调系统 佛山市顺德区胡宝星职业技术学校叶旭飞黄一心 教学设计理念 根据中职生好奇心强和喜欢动手的特点，通过动漫创设情景，激发学生学习的兴趣；通过多媒体仿真软件中的模拟实操，使学生更易掌握知识点；通过多媒体课件中的教学互动，使学生成为学习的主体能够促进教师教学的改进；通过多媒体课件中的评价系统，学生可以检测掌握知识的情况。 教材分析 一、教材地位和作用 本文选自职业技能培训教材中国劳动社会保障出版社的《汽车空调维修知识与技能》第二章汽车空调结构及原理。汽车空调的结构组成和制冷原理是本章的重点，只有掌握好这部分内容，学生才能更好进行故障分析和检修。 二、教学目标 根据教学大纲和教学内容，结合学生实际，特制定如下教学目标。 知识目标：1．掌握汽车空调的基本结构及作用； 2．理解汽车空调的制冷原理。 能力目标：1．通过对汽车空调模拟的操作；掌握空调的制冷原理和操作方法； 2．通过实物图片和动画的展示，培养学生的观察分析能力； 情感目标：1．通过创设情景、实物演示，激发学生的好奇心和求知欲； 2．通过多媒体仿真软件提供自主学习和反馈，增强学生的自信心和成就感； 三、教学重点与难点 重点：1．汽车空调的基本结构及作用； 2．汽车空调的制冷原理。 难点：汽车空调的制冷原理。 四、教学方法 达尔文说：“最有价值的知识是关于方法的知识。”中职学生的学习问题主要是方法问题，因此，我在教学过程中力求突出方法的渗透。1．实践导向法；2．直观分析法；4．问题引导法；5．学练相结合的方法。
五、教时、教具和课前准备 教时：2课时（第1课时主要完成“看一看”、“想一想”、“学一学”中的汽车空调的 基本结构及作用部分， 第2课时主要完成“学一学”中的汽车空调的制冷原理、“做一做”、“练一练”、“评一评”部分） 教具：多媒体仿真软件。 课前准备：教师一周前下发要求，让学生上网查阅汽车空调的相关资料和观察汽车空 调实物构成，为新课学习奠定一定的基础。 教学过程 根据该教学任务，通过多媒体仿真软件将教学内容设计成六个环节，如下图所示： 一、“看一看” 创设情景 通过炎炎夏日，母子驾车外出郊游，使用空调的动漫导入新课，配合音乐，创设情景，激发学生学习和探究的兴趣。 “看一看” 创设情景 “想一想” 激发思维 “学一学” 掌握知识 “做一做” 仿真实操 “练一练” 巩固知识 “评一评” 教学反馈
电动汽车空调系统 、电动汽车空调系统 全球气候变暖、大气污染以及能源成本高涨等问题日趋严峻，汽车作为环境污染和能源消耗的主要来源之一，其节能减排问题受到了越来越广泛的重视，各国政府和汽车企业均将节能环保当作未来汽车技术发展的指导方向，这样节能环保的电动也就应运而生。电动汽车是集汽车技术、电子及计算机技术、电化学技术、能源与新材料技术于一体的高新技术产品，与普通内燃机汽车相比，具有无污染、噪声低及节省石油资源的特点。基于以上电动汽车的特点，它极有可能成为人类新一代的清洁环保交通工具，它的推广普及具有不可估量的重要意义。 电动汽车的出现也为电动汽车空调的研究开发提出了新的课题与挑战。汽车空调的功能就是把车厢内的温度、湿度、空气清洁度及空气流动性保持在使人感觉舒适的状态。在各种气候环境条件下，电动汽车车厢内应保持舒适状态，以提供舒适的驾驶和乘坐环境。另外，拥有一套节能高效的空调系统对电动汽车开拓市场也起到至关重要的作用。因此，在开发研制电动汽车同时, 必然也要对其配套的空调系统进行开发与研制。 对于目前传统燃油汽车空调系统，制冷主要采用发动机驱动的蒸汽压缩式制冷系统进行降温，而制热主要采用燃油发动机产生的余热。而对于电动汽车中的纯电动汽车以及燃料电池汽车来说，没有发动机作为空调压缩机的动力源，也不能提供作为汽车空调冬天制热用的热源，因此无法直接采用传统汽车空调系统的解决方案；对于混合动力车型来说，发动机的控制方式多样，故空调压缩机也不能采用发动机直接驱动的方案。综合以上原因，在电动汽车的开发过程中，必须研究适合电动汽车使用的新型空调系统。对于电动汽车来说，车上拥有高压直流电源，因此，采用电动热泵型空调系统，压缩机采用电机直接驱动，成为电动汽车可行的解决方案。 、电动汽车空调的特点 电动汽车空调与普通空调装置相比，电动汽车空调装置以及车内环境主要有以下特点：八、、? 1)汽车空调系统安装在运动的车辆上，要承受剧烈而频繁的振动与冲击，要求电动汽车
: 汽车空调自动控制系统设计 摘要 随着现代汽车技术的发展，汽车的空调技术已经很发展的成熟，可是随着社会的进步，人们对舒适性的要求也越来越来高了。由于人们的要求提高了，从而反应出现代汽车空调系统的几大缺点，需要进行改进。本设计就是根据几大缺点进行的改进设计，设计提供一种8位单片机为控制核心的汽车自动控制系统。 本文针对现代汽车的不足之处进行改进，采用8位单片机为核心，以数字温度传感器、车速传感器、发动机转速传感器作为测量元件，并实时监测、显示车内温湿度、车速和发动机转速，通过控制电路的通断来达到对汽车空调自动控制功能。另外本文还加了一个延时电路，来控制风扇后关闭。本文还阐述了汽车空调及系统的组成及原理，并完成总体硬件设计和软件的编写。 关键词：汽车空调自动控制, 单片机, 传感器 ， … 【
目录 ` 1 绪论 (1) 1．1 课题来源及产生背景 (1) 1．2 课题研究的目的及意义 (1) 1．3 课题研究的主要内容 (1) 1．4 本课题的主要任务 (1) 2 汽车空调及空调自动控制系统的概述 (2) 2．1 汽车空调的概述 (2) 2．2 汽车空调自动控制系统的工作原理 (3) ^ 3 汽车自动控制系统的总体设计方案 (4) 4 汽车空调控制系统的设计原则 (4) 5 主要设计硬件的选择 (5) 4．1 单片机AT89S52 (5) 4．1．1 主要性能 (5) 4．1．2 功能特性描述 (5) 4．1．3 引脚结构 (6) ' 4．1．4 方框图 (9) 4．2 数字温湿度传感器DHT11 (11) 4．2．1 DHT11的概述 (11) 4．2．2 传感器性能特点 (11)
《汽车空调系统维修》课程标准 课程编号： 课程总学时：30 课程类别：必修课 必修课开课对象：汽车检测与维修技术专业 执笔人： 审核人： 批准人： 编写日期：2010年11月
《汽车空调系统维修》课程标准 一、课程性质 《汽车空调系统维修》是汽车检测与维修技术专业的专业课程之一，在培养学生职业能力和职业素养成方面占重要地位。按照典型工作岗位对专业能力的需求，参照汽车维修职业资格标准，与行业企业合作，基于职业分析构建了汽车运用技术专业课程体系。体系中共有专业学习领域 12 个，我们按照职业成长的逻辑规律确定专业课程排序，使前后续课程衔接得当。《汽车空调系统检修》课程安排在第三学期，是继《汽车电工电子技术基础》课程之后开设的，为后续课程《汽车电子电器设备构造与维修》、《汽车使用性能与检测》等打下坚实的基础。 通过本课程的学习，使学生掌握空调系统检修必须的知识和技能，重点培养学生独立排除空调系统常见故障的能力，同时培养学生遵纪守法、诚实、守信、善于沟通与合作的品质，树立良好的环保、节能、安全和为客户服务的意识，学生毕业后完全能够胜任汽车空调系统检修以及相关行业的工作。 二、课程教学基本要求 基于职业能力的培养，本课程应承担的任务具体为： 1．能熟练掌握汽车空调系统的基本结构和工作原理； 2．能熟练使用各种空调检测仪器和仪表； 3．能正确检修空调制冷系统、暖风系统、配气系统及控制系统各总成或部件； 4．具备对汽车空调进行故障诊断能力； 5．具有自我学习新技术与独立检修空调常见故障的能力； 6．具有理论与实践相结合，不断提高、不断创新的素质； 7．具有良好的环保意识、安全责任意识、纪律观念和团队精神。 三、课程标准实施指导思想 本学习领域培养学生具备以下三种能力： 1．专业能力 1）能够熟练掌握汽车空调各系统的作用、组成、结构和工作原理； 2）能够正确使用各种汽车空调检测仪器、仪表和工具； 3）能够熟练掌握汽车空调各总成的拆装步骤，方法和技术要求； 4）能够对汽车空调零部件、总成进行检验、调整和修理； 5）掌握汽车空调系统常见故障的诊断与排除的能力；
文献综述 1．汽车空调系统的组成与工作原理 1。1．汽车空调系统的组成 （1)制冷系统：对车内空气或外部进入车内的新鲜空气进行冷却，来实现降低车内温度的目的.f2)通风系统:通风系统一般分为自然通风和强制通风。自然通风是利用汽车行驶时，根据车外所产生的风压不同在适当的地方开设出风口和进风口来实现通风换气：强制通风是采用鼓风机强制外气进入的方式。(3)空气净化系统:空气净化系统是由空气过滤器、出风口等组成。(4)控制系统:控制系统主要由电气元件、真空管路和操纵系统组成. 1。2．汽车空调系统的工作原理 汽车空调的基本原理与通常的制冷原理基本一致。利用水的蒸发、冷凝过程，通过外界输入功达到制冷目的.当然一般空调的涵义乃是包括冷气、暖气、空气净化三个内容，本文仅就主要部分一一制冷这一环节加以展开。从蒸发器来的低压制冷剂气体被吸入压缩机气缸后．经压缩变成相对高温高压气体。然后进入冷凝器.经冷却后变成相对高压、常温液体．再经过膨胀阈降温降压后成为相对低温低压液体，该液体在蒸发器中蒸发吸热汽化后再被吸人压缩机进行压缩。如此不断循环。则冷风得以源源不断地被送入车厢，由此获得致冷功效。 2．汽车空调系统的技术创新 2。1．压缩机 压缩机是汽车制冷系统的心脏．是推动制冷剂在制冷系统中不断循环的动力源．变排量压缩机还起着根据复合大小调节制冷剂循环量的作用，其动力来源于汽车主发动机或辅发动机.压缩机的设计正朝着减少重量和体积、降低噪音和增加振动稳定性的方向发展.目前周外压缩机仍以斜板式、旋叶式和漩涡式压缩机为主。为减少离合器频繁闭合产生的嗓音和获得更佳的控制效果，外部控制式变排量压缩机逐渐成为世界车用空调压缩机的主导方向．它具有结构紧凑、重量轻和节省能源的优点。以日本电装DENSO 的变排量压缩机为例。它采用了树脂离合器．体积小，质量轻。而其中的新型控制阀能实现扭矩的估计和控制。另外，随着世界各国的环保意识的不断加强,电动压缩机也得到了进一步的发展。它能满足混合燃料电池车用空调的需要。DANFoSS。DENSO，ZEXEL 等国际性公司已进人二氧化碳压缩机小批量生产阶段.同时在节能方面。日本电装公司开发的～种外部电控变排量压缩机．排量叮从0-100％之间变化．压缩机的开停可完全不受离合器控制。因而这种压缩机取消r电磁离合器，使机组重量大为减轻。 汽车空调非常有潜力的压缩机-数码涡旋式压缩机数码涡旋式压缩机突出的优点是具有“轴向柔性"这一独特的性能，这可使定涡旋盘在轴向上有少量位移，使定涡旋盘与动涡旋盘之间始终用最佳力共同加载，实现无级的能量调节,非常适合汽车空调使用。数码涡旋压缩机工作原理是:压缩机容量是通过涡旋盘的周期性啮合与脱开来改变的。当外部电磁阀关闭时，数码涡旋象标准型压缩机一样工作，容量达到100％。当外
汽车空调系统的认识 授课班级：09汽车 授课地点：09汽车教室 课型：新授课 课时安排：1课时 教学目标： 知识目标：1 正确描述空调系统的基本知识、基本组成 2 简单描述暖风系统的类型、组成 3 正确描述制冷系统的组成和主要组成件的结构 能力目标：1 理解空调制冷的物理原理 2 能简单描述空调的制冷过程，及工作原理 3 能简单描述空调的暖风工作过程，及工作原理 情感目标：培养学生对汽车电器的兴趣 教学重点：空调系统的组成及其个部件的名称 教学难点：空调系统的工作原理 教学方法：“讲授法”、“演示法” 教学背景：学生在学习完汽车电器的电源系和起动系后，对汽车电器学习的基本方法有了初步的认识，对认识电路有了较大的提高。在学习电动部件有一定的基础。在此基础上，教学学生比较容易接受。 教学过程： 一、课程导入 向学生提问：夏天从游泳池上岸，身上感到凉爽。用酒精擦拭皮肤，会感觉到冰凉。是什么原因产生的现象。这是因为液体的蒸发带走了热量。这就给我们了一个启发，利用液体的蒸发可以吸收周围环境的热量。为此我们制作一个装置，将带有开关的容器在一个绝热良好的盒子内，容器中装有常温下容易挥发的液体，将开关打开时，容器内的易挥发液体便开始蒸发，同时吸收绝热盒子内的热量，吸收了热量的液体转化为气体，从开关排出。盒子内的温度便会低于盒外的温度。如果容器内的易挥发液体能得到不断的补充，冷却的效果便会持续下去。
二、新课教学 1、制冷循环 从刚才的实验我们可以看出，制冷过程中的热量转移是靠液体的状态变化实现的，我们将这种液体称为制冷剂。 为了使前述的制冷装置的制冷过程持续下去，就必须不断的向容器补充制冷剂，从开关放出的制冷剂也应加以反复利用。为此，有必要制作一套装置使制冷剂能够在装置中循环，不断地将热量带走。 根据前述物质的沸点与压强的关系，降低压强可以使物质的沸点降低，使其更加容易蒸发而吸收热量；提高压强可以使物质的沸点升高，使其更加容易转化为液体而放出热量。为此，将前述装置从开关放出的气体制冷剂回收回来，使其进入一台压缩机，提高压强，再通过一个称为冷凝器的装置，经强制冷却放出热量变为液体，并将这种液体制冷剂暂时存放在一个储液罐中以备再次使用。 高压的液体通过一个小孔，可以使其迅速膨胀而压强降低，在种情况下，液体由于压强的降低而非常容易汽化而吸热。因此，将储液罐中的制冷剂通过一个小 孔（膨胀阀）放出，让其进入一个称为蒸发器。由于制冷剂的压强下降，所以很
现如今我们的生活水平越来越高，中国社会急速发展，汽车的数量日益增多，呈指数式增长，汽车各项性能不断提高，如经济性、动力性、安全性等，当然也包括舒适性。空调系统作为汽车的一部分，对汽车的舒适性有极大的影响，已经成为汽车不可缺少的重要组成系统。汽车空调系统主要的作用就是调节车内的空气，提高清新度，提高车内的湿度，调节温度还有流速等等参数，以此来营造出好的环境从而给驾驶员和乘客提供良好的舒适度，缓解疲劳和压力，同时还能够清除车窗上面的一些水蒸气、雾气、霜等，提高能见度，从而确保行车的安全性[1]。对于汽车好坏的评判，汽车空调已经成为不可或缺的一部分，成为一个非常重要的标准了。汽车空调已经成为影响汽车竞争的重要组成部分。全世界的汽车工业现在都在迅猛发展中，随着人们对生活的要求越来越高，汽车的舒适性、安全性等越来越受到大众的重视，汽车的生产需求越来越大，所以，对空调的研究变得非常重要。 1.2 汽车空调器发展概述 汽车工业的在我国的迅速崛起，带动了空调行业的迅猛发展，非常的有全景。汽车空调的作用非常大，对汽车的各项性能影响很大，能够提供舒适性，保持车内各项性能指标在正常范围内，如空气的流速、空气湿度、空调的温度、车内的大气压力使乘车人员身心保持健康，提高他们行车过程的舒适性，还对行车安全提供了显著的作用。 从全世界范围来看，空调的发展时间不久，却发展得非常快，速度令人吃惊。最原始的空调装置刚开始只用来为乘客和驾驶员提供暖气和除霜，在1927年出现的。在1940年的时候第一部有制冷机的车子被美国的packard公司生产成功。1954年才有真正安装在汽车上的空调冷暖一体式设备。在1964年的时候，装有温度自动控制的空调开始装在Cadillac小车上。1979年的时候，空调随着微机控制的出现，日趋成熟，发展开始进入第四代产品的制造阶段。汽车空调技术的发展越来越好，基本功能都已经可以实现，如制冷，换气，净化等功能。我国对空调技术的掌握还处在开发阶段。 1.2.1汽车空调的发展历程 汽车空调从最初只能用于加热到现在的可以采用微机控制装置，也经历了几十年的蜕变过程。汽车空调开始走进人类的生活，用于各式各样的汽车上。发展可以分为以下几个阶段[4,5]: 第一阶段：单单用于提供暖气，最开始出现在美国随后开始在欧洲普及。现在，很多北欧的比较寒冷的地区仍然在使用这种汽车空调。 第二阶段：单单用于制冷的阶段，主要用在比较炎热的地区，赤道附近的热带地区，很多地方现在仍旧在继续使用这样的空调。

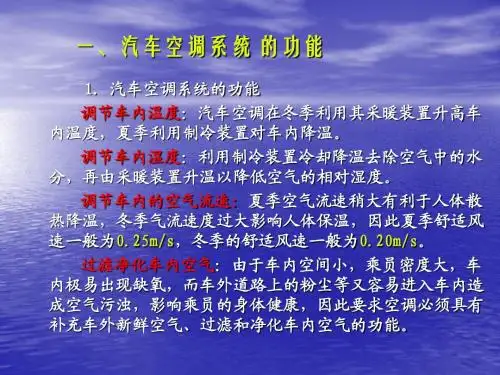

汽车空调制冷装置的功能特点 汽车空调的功能 汽车空调----汽车室内空气调节； 功能：调节车内的温度、湿度、气流速度、空气洁净等，从而为乘员创造清新舒适的车内环境。 调节车内的温度
调节车内的湿度。只有高级豪华汽车采用的冷暖一体化空调器，才能对车内的湿度进行适量调节。（它通过制冷装置冷却、去除空气中的水分，再由取暖装置升温以降低空气的相对湿度。但在汽车上目前还没有安装加湿装置，）且只能通过打开车窗或通风设旋，靠车外新风来调节。 调节车内的空气流速。夏季，舒适的气流速度一般为0.25m/s左右;冬季，一般为0.15～0.20m/s；在布置空调出风口时应采取上冷下暖的方式。 过滤、净化车内的空气。要求汽车空调具有补充车外新鲜空气、过滤和净化车内空气的功能。一般车空调上都有进风门排风门、空气过滤和净化装置。 汽车空调的特点 抗冲击能力强
动力源多样 制冷制热能力强 结构紧凑、质量小 要求汽车的制冷制热能力强，其原因在于 车内乘员密度大，产生热量多，热负荷大，而冬天人体所需的热量也大。 汽车为了减轻自重，隔热层薄；汽车的门窗多、面积大，所以汽车隔热性能差，热量流失严重。 汽车都在野外工作，直接接受太阳的热、霜雪的冷、风雨的潮湿，环境险恶，千变万化。
汽车空调的性能指标 汽车空调的热、湿负荷 汽车空调热、湿负荷是确定空调系统送风量和空调设备容量的基本依据。 汽车空调室内的得热量，主要由太阳辐射热量，汽车室内外温差引起的经车身壳体、玻璃等传入的热量，人体散热量，车内和发动机等设备散出的热量，以及门窗缝隙，密封不严、换气、通风等传入的热量构成。车内得湿量，主要是人员散湿量。 汽车空调的舒适性参数 车内平均温度和车内外温差
汽车空调复习题(含参考答案) 一、填空题： 1、微机控制的空调系统，是结合各种传感器对汽车有关的运行参数进行实时检测。 2、微机控制的空调系统，具有以下功能：（1）空气自动调节功能、（2）经济运行方式（3）完善的显示功能（4）故障检测和保护功能。 3、发动机冷却系统和空调冷凝器共用一个风扇进行散热，当冷却系统水温89~~92 度时，风扇低速运行，一旦水温升至97~~101 度时风扇高速运转。 4、汽车空调压力开关可分为高压开关和低压开关两类。 5、空调制冷系统主要由压缩机，冷凝器，膨胀阀、蒸发器四大部件组成。 6、水暖式暖风系统，是利用发动机的冷却液作为热源，多用于轿车。 7、制冷系统静态压力一般应不低于0.4~~0.5MPa （4~~5Kg/cm2）。 8、系统正常运行后压力：高压端压力为1.5~~1.7Mpa，低压端压力为0.15~~0.3Mpa 9、在刚开始抽真空时应先打开真空泵，再打开压力表手阀。 10、歧管压力表上高压接口接红色管，低压接口接蓝色管，中间接口接黄色管。 二、判断题： （√）1、电磁离合器如安装时间隙过大，在运行时会发出噪声。 （X ）2、当风扇电路因接触不良引起电压过低，对风扇转速影响不大。 （X ）3、如经过蒸发器风量不够，一般会使制冷效果差，不会引起蒸发器冻结。 （√）4、如冷凝器通风不良，散热效果差，空调制冷量将下降，严重会引起管路爆裂。（X ）5、高压开关安装在高压管路上，低压开关安装在低压管路上。 （√）6、高压开关触头分为常闭型和常开型，常开型用来控制冷凝器风扇的高速挡电路。（√）7、高压卸压阀安装在压缩机排气口处，当系统压力过高时，阀门打开，制冷剂溢出而卸压。 （√）8、温度控制器开关，起调节车内温度、防止蒸发器因温度过低而结霜的作用。（X ）9、热敏电阻式温度控制器，其热敏电阻具有负温度系数，即当温度升高时其阻值上升 （√）10、制冷系统安装发动机怠速控制装置，目的是为了保证汽车的怠速性能。 （X ）11、冷却液过热开关其作用是防止压缩机过热的情况下使用空调。 （√）12、压缩机过热开关其作用是防止压缩机过热的情况下使用空调。 （X ）13、制冷剂与火焰接触时会分解为有毒的气体，它能与冷冻油和水互溶。 （X ）14、制冷系统是利用制冷剂在系统循环过程中发生化学变化时吸热和放热的 （X ）15、在使用中，可以将两种不同的制冷剂交换使用。 （√）16、压缩机将低温低压气态制冷剂压缩成高温高压气态制冷剂。（大约70 ~80℃、1.5MPa） （X ）17、当观察到储液干燥器上的视液镜有汽泡时说明制冷剂足够。 （√）18、蒸发器表面结霜是由于进入蒸发器的制冷剂和通过蒸发器表面的风量都过少（√）19、积累器用于回气管路中的气液分离，使制冷剂以气态进入压缩机避免引起液击 （X ）20、真空驱动器可分为单膜片和双膜片，单膜片有一个位置，双膜片有二个位置。 三、选择题： 1、压力开关动作时，切断的电路是（B ）防止制冷系统不受损坏。 A、鼓风机电路 B、电磁离合器电路 C、温控器电路 D、冷凝器风机电路
汽车空调的结构介绍 制冷循环系统的组成部件 制冷循环系统中各部件在车上的安装位置如图所示，下面对各主要组成部件分别予以介绍。 制冷循环系统各部件的安装位置 压缩机 压缩机的作用是将从蒸发器出来的低温、低压的气态制冷剂通过压缩转变为高温、高压的气态制冷剂，并将其送入冷凝器。目前在汽车空调系统中所采用的压缩机有多种类型，
比较常见的有斜盘式压缩机、叶片式压缩机、涡旋式压缩机、曲轴连杆式压缩机等。此外，压缩机还可分为定排量和变排量的两种型式，变排量压缩机可根据空调系统的制冷负荷自动改变排量，使空调系统运行更加经济。 叶片式压缩机 （1）结构叶片式压缩机的结构见图，在叶轮上安装有若干叶片，与机体形成几个密封的空间，在机体上安装有吸气孔、排气孔和排气阀，在叶轮旋转时，密封的空间的体积会发生变化，从而完成进气、压缩和排气的过程。 叶片式压缩机的结构 （2）工作过程叶片式压缩机的工作过程见图6-34。 图6-34 叶片式压缩机的工作过程 旋转斜盘式压缩机
（1）结构旋转斜盘式压缩机的结构见图，这种压缩机通常在机体圆周方向上布置有6个或者10个气缸，每个气缸中安装一个双向活塞形成6缸机或10缸机，每个气缸两头都有进气阀和排气阀。活塞由斜盘驱动在气缸中往复运动，活塞的一侧压缩时，另一侧则为进气。 旋转斜盘式压缩机的结构 2）工作过程旋转斜盘式压缩机的工作过程见图，压缩机轴旋转时，轴上的斜盘同时驱动所有的活塞运动，部分活塞向左运动，部分活塞向右运动。图中的活塞在向左运动中，活塞左侧的空间缩小，制冷剂被压缩，压力升高，打开排气阀，向外排出，与此同时，活塞右侧空间增大，压力减小，进气阀开启，制冷剂进入气缸。由于进、排气阀均为单向阀结构，所以保证制冷剂不会倒流.
汽车空调毕业论文Last revision on 21 December 2020
摘要 随着汽车工业的迅猛发展和人民生活水平的日益提高，汽车开始走进千家万户。人们在一贯追求汽车的安全性、可靠性的同时，如今也更加注重对舒适性的要求。因而，空调系统作为现代轿车基本配备，也就成为了必然。汽车空调系统作为影响汽车舒适性的主要总成之一,给乘客提供一个良好的乘车环境，同时给汽车空调的使用与维修等技术问题带来新的挑战。本文通过对相关资料、研究材料的综合归纳，进一步深刻的对汽车空调系统的结构工作原理以及检测做了简单的介绍。论文最后以汽车空调故障检修的方法，和检修案例对汽车空调进行简单的探讨，达到对汽车空调系统了解，并运用在实际工作中。 关键字：汽车空调，系统，结构，检修 目录 摘要 ............................................................... I Abstract.......................................................... I I 目录 ............................................................. I II 1 概述 (1) 汽车空调的过去与未来 (1) 汽车空调的功能 (2) 汽车空调的特点 (2) 汽车空调的分类 (3) 2 汽车空调系统的组成与控制 (4) 汽车空调系统的组成 (4) 汽车空调系统中的主要结构部件 (4) 压缩机 (4) 冷凝器 (5) 蒸发器 (5) 膨胀阀 (6)
汽车空调工作原理 汽车空调工作原理 一．汽车空调的工作原理 其实汽车空调和我们熟悉的家用空调制冷原理是一样的。都是利用R12或是R134a压缩释放的瞬间体积急剧膨胀就要吸收大量热能的原理制冷。(由于 R12对大气臭氧层的破坏，出于环保的要求发达国家从1996年开始改用R134a 做制冷剂)汽车空调的构造和家用的分体空调类似，它的压缩机往往是安装在发动机上，并用皮带驱动（也有直接驱动的），冷凝器安装在汽车散热器的前方，而蒸发器在车里面，工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高压高温气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。 尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。造成臭氧层消耗，破坏了环境。 二．汽车空调的组成 汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。 贮液干燥器——实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
外语文献翻译 题目: 汽车空调和热泵系统概述 专业:J动力热能 班级:0701 学号:3071105025 姓名:沈海龙 指导老师:王盈慧教授
2010年4月
汽车空调和热泵系统概述——M. Hosoz *, M. Direk 科贾埃利大学机械专业发稿于土耳其2004，11，5，认可于2005，5，18，网上发布于2005，7，14 摘要 这是项关于汽车空调系统的R134a性能特点能够被空气源热泵操作使用的研究。为此目的，实验汽车空气从原始组件组成的设备已执行分析空调系统和一些额外的设备，在该系统的相反方向上操作。系统中的空气调节和热泵通过改变压缩机的速度与空气温度在室内和室外的盘管的入口进行模式测试。评价收集数据中的稳定状态测试运行能力，性能系数显示运行条件的影响,在这两种操作模式下压缩机的放电温度和喷射系数受损于系统的每个组件的速率。热泵只在温和的天气条件和室外温度大幅下降加热能力减少下提供了足够的加热。然而，与空调操作相比，热泵通常能效比高和更低的每单位容量损失。它也是可以通过重新设计室内盘管来提高加热性能，使用另一种较高的热排斥反应率制冷剂在冷凝器作为更好的热源,例如发动机冷却液或废气。 ○c2005 Elsevier 有限公司版权所有。 关键字：汽车空调；热泵；R134a ；COP ；散热 作者通信方式：Tel: +90 262 3032279; fax: +90 262 3032203 E-mail address: mhosoz@https://www.doczj.com/doc/5315212139.html,.tr _(M. Hosoz). 0196-8904/$ - see front matter _ 2005 Elsevier Ltd .All rights reserved. doi:10.1016/j.enconman.2005.05.004
第一章汽车空调基础知识 第一节汽车空调概况 一、汽车空调的基本概念 空凋即空气调节，它的意义是指在封闭的空间内，对温度、湿度及空气的清洁度进行调节控制。 空调是汽车现代化标志之一，现代汽车空调的基本功能是在任何气候和行驶条件下，能改善驾驶员的工作劳动条件和提高乘员的舒适性。由于汽车空调的调节对象是车内的人，故偏重于舒适性的要求。舒适性是由人对车内的温度、湿度、空气流速、含氧量、有害气体含量、噪声、压力、气味、灰尘、细菌等参数指标的感觉和反映决定的。现代汽车空调就是将车内空间的环境调整到对人体最适宜的状态，创造良好的劳动条件和工作环境，以提高驾驶员的劳动生产率和行车安全。同时，保护乘员的身体健康，利于乘员旅游观光，学习或者休息。为此，现代汽车空调系统就必须具备完善的功能，以及完成这些功能所需要的装置。这些装置既可单独使用，也可综合使用，以完成空气调节工作。 衡量汽车空调质量的指标主要有四个，即温度、湿度、流速和清洁度。 ．温度 在夏季人感到最舒适的温度是～℃，在冬季则是～℃。温度低于℃，人就会感觉到“冷”，温度越低，越觉得手脚动作僵硬，不能灵活操作机件。温度超过℃，人就会觉得燥热，温度越高，越觉得头昏脑胀，精神集中不起来，思维迟钝，容易造成交通事故，超过℃，则称为有害温度，对身体的健康会造成损害。另外，人体面部所需求的温度比足部略低，即要求“头凉足暖”，温差大约为℃。 ．湿度 人觉得最舒适的相对湿度夏季是～％，冬季则是％～。在这种湿度环境中，人会觉得心情舒畅，皮肤觉得特别光滑、柔嫩。湿度过低，人的皮肤会干燥，这是由于湿度太低时，皮肤表面和衣服都较干燥，它们之间（特别是化纤衣服）摩擦产生静电的缘故；湿度过高，人会觉得发闷，这是由于人体皮肤的水分蒸发不出来，干扰了人体正常的新陈代谢过程。 ．流速 人在流动的空气中比在静止的空气中要舒服，这是因为流动的空气能促进人体内外散热的缘故，所以，空气流速是汽车空气调节的重要内容之一。通常空气流速在以下为好，并且以低速流动为佳。 ．清洁度 由于车内空间小，成员密度大，全封闭空间的空气极易产生缺氧和二氧化碳浓度过高；汽车发动机废气中的一氧化碳和道路上的粉尘、野外有刺激性的花粉都容易进入车内，造成车内空气混浊，严重时会影响乘员的身体健康。 舒适性环境参数如表所示。 表舒适性环境参数
汽车空调器发展概述 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
现如今我们的生活水平越来越高，中国社会急速发展，汽车的数量日益增多，呈指数式增长，汽车各项性能不断提高，如经济性、动力性、安全性等，当然也包括舒适性。空调系统作为汽车的一部分，对汽车的舒适性有极大的影响，已经成为汽车不可缺少的重要组成系统。汽车空调系统主要的作用就是调节车内的空气，提高清新度，提高车内的湿度，调节温度还有流速等等参数，以此来营造出好的环境从而给驾驶员和乘客提供良好的舒适度，缓解疲劳和压力，同时还能够清除车窗上面的一些水蒸气、雾气、霜等，提高能见度，从而确保行车的安全性[1]。对于汽车好坏的评判，汽车空调已经成为不可或缺的一部分，成为一个非常重要的标准了。汽车空调已经成为影响汽车竞争的重要组成部分。全世界的汽车工业现在都在迅猛发展中，随着人们对生活的要求越来越高，汽车的舒适性、安全性等越来越受到大众的重视，汽车的生产需求越来越大，所以，对空调的研究变得非常重要。汽车空调器发展概述 汽车工业的在我国的迅速崛起，带动了空调行业的迅猛发展，非常的有全景。汽车空调的作用非常大，对汽车的各项性能影响很大，能够提供舒适性，保持车内各项性能指标在正常范围内，如空气的流速、空气湿度、空调的温度、车内的大气压力使乘车人员身心保持健康，提高他们行车过程的舒适性，还对行车安全提供了显着的作用。 从全世界范围来看，空调的发展时间不久，却发展得非常快，速度令人吃惊。最原始的空调装置刚开始只用来为乘客和驾驶员提供暖气和除霜，在1927年出现的。在1940年的时候第一部有制冷机的车子被美国的packard公司生产成功。1954年才有真正安装在汽车上的空调冷暖一体式设备。在1964年的时候，装有温度自动控制的空调开始装在Cadillac小车上。1979年的时候，空调随着微机控制的出现，日趋成熟，发展开始进入第四代产品的制造阶段。汽车空调技术的发展越来越好，基本功能都已经可以实现，如制冷，换气，净化等功能。我国对空调技术的掌握还处在开发阶段。 汽车空调的发展历程 汽车空调从最初只能用于加热到现在的可以采用微机控制装置，也经历了几十年的蜕变过程。汽车空调开始走进人类的生活，用于各式各样的汽车上。发展可以分为以下几个阶段[4,5]: 第一阶段：单单用于提供暖气，最开始出现在美国随后开始在欧洲普及。现在，很多北欧的比较寒冷的地区仍然在使用这种汽车空调。
Lavida 汽车空调系统
朗逸空调介绍
上海大众在近两年的车型中，空调系 统全面采用了变频压缩机技术，了解.消 化这些新技术对于我们以后的工作将会 有很大的帮助，在这里我愿意将学到的 知识做一下归纳，并与大家交流，探讨。
以下以朗逸车型为例：
朗逸空调介绍
一 ·Lavida 空调系统的组成及各部件优 点与功能：
压缩机采用了SD7V16 7缸161ML 变频压缩机，并带有电磁离合器 与高压安全阀。
朗逸空调介绍
优点： 优越的可控性能：压缩机最小排量
只有最大排量的5%，低负载时也有良好的可控性 能。运动机构的优化设计使运动件之间摩擦力较 低，使得滞变性较低，可控范围大。
可靠的保护性能：选用电磁离合器 有效防止因缺乏制冷剂造成压缩机润滑不良而损 毁。
压缩机 高压端有高压安全阀，有效保护制冷剂管路系 统，提高安全性。
朗逸空调介绍
节流系统采用了变排量专用TBG 式 H型膨胀阀结构
朗逸空调介绍
TBG 型膨胀 阀：
H型膨胀阀的特点： H型膨胀阀的控制曲线的斜率小于传统的膨胀阀， 具体在实际应用中的表现为： 1.在蒸发压力高的时候，即变排量压缩机处于全排 量工作时，膨胀阀的调节能力强，开度变化大。 2.在蒸发压力低的时候，即变排量压缩机的控制阀 开始工作时，该膨胀阀的调节能力减弱，开度变化 很小，表现得类似毛细管的特性。
朗逸空调介绍
汽车空调的发展历史和特点 一、复习提问（5'） 1．液体形态变化过程与热的关系？ 2．简述汽车空调的工作原理？ 二、讲授内容（65'） 基础知识——汽车空调技术的发展与特点 一、汽车空调技术的发展 汽车空调是对汽车车厢内的空气品质进行调节的装置。其技术是随着汽车的普及而发展起来的。分为五个阶段： 第一阶段：单一取暖。1925年首先在美国出现利用汽车冷却水通过加热器取暖，到1927年发展为具有加热器、风机和空气滤清器的供热系统。该系统在欧洲1948年才出现，而日本则1954年才开始使用。目前，寒冷的北欧，汽车空调仍是单一的供热系统。 第二阶段：单一冷气。1932年，美国通用汽车帕克公司（Packard）在轿车上安装机械制冷降温的空调器，而欧洲、日本1957年才有加装这种单一冷气的轿车。 第三阶段：冷暖一体化。冷、暖共用一只鼓风机和一套统一的操纵机构，具有制冷、除湿、通风、过滤、除霜等功能。1954年美国通用先在纳什（Nash）轿车上安装，目前仍大量用于中、低档汽车上，桑塔纳2000、奥迪100等。 第四阶段：自动控制的汽车空调。只需预先设定温度便能自动在设定的温度范围内运行，机器根据传感器检测到车内、外的温
度，自动指挥空调器各部件工作。1964年美国通用汽车公司研制并用在凯迪拉克（Cadillac）轿车上，欧洲1972年才装用，目前主要用在高级轿车和高级大客车上，皇冠3.0、奔驰380等。 第五阶段：微机控制。由微机按照车内、外环境所需，实现微调化，实现汽车运行与空调运行的相关统一。提高制冷效果，节约燃料。1973年，通用与五十铃联合研究，1997年安装到各自的汽车上，目前，主要用在豪华汽车上，林肯、别克、本田的雅阁、丰田凌志LS400等。 二、汽车空调的特点 1．制冷量大、降温迅速 车厢内乘员密度大，人体散热多，热负荷大； 太阳入射热负荷大，而车厢隔热困难，表面积和室内容积之比及门窗玻璃面积与室内表面积之比，汽车比建筑物大且难以采取较好的隔热； 夏季长时间在烈日下，车内达500C以上，乘客上车，要求迅速降温，因乘客在车内时间短，也要求几分钟内能降温； 2．不能用电力作能源，动力源上处理较困难 3．主机带动的空调系统，因车速变化大，制冷剂流量变化幅度大 4．冷凝温度高
Lavida 汽车空调系统 朗逸空调介绍
以下以朗逸车型为例： 上海大众在近两年的车型中，空调系统全面采用了变频压缩机技术，了解.消 化这些新技术对于我们以后的工作将会 有很大的帮助，在这里我愿意将学到的 知识做一下归纳，并与大家交流，探讨。 朗逸空调介绍
压缩机采用了SD7V16 7缸161ML 变频压缩机，并带有电磁离合器与高压安全阀 。 一·Lavida 空调系统的组成及各部件优 点与功能： 朗逸空调介绍
优点：优越的可控性能：压缩机最小排量只有最大排量的5%，低负载时也有良好的可控性能。运动机构的优化设计使运动件之间摩擦力较低，使得滞变性较低，可控范围大。 可靠的保护性能：选用电磁离合器有效防止因缺乏制冷剂造成压缩机润滑不良而损毁。 压缩机高压端有高压安全阀，有效保护制冷剂管路系统，提高安全性。 朗逸空调介绍
节流系统采用了变排量专用TBG 式 H型膨胀阀结构 朗逸空调介绍
TBG 型膨胀 阀： H 型膨型膨胀胀阀的特点阀的特点：： H 型膨型膨胀胀阀的控制曲线的斜率小于传统的膨胀阀阀的控制曲线的斜率小于传统的膨胀阀，，具体在实际应用中的表现为具体在实际应用中的表现为：： 1.1.在蒸发压力高的时候在蒸发压力高的时候在蒸发压力高的时候，，即变排量压缩机处于全排量工作时量工作时，，膨胀阀的调节能力强阀的调节能力强，，开度变化大开度变化大。。 2.2.在蒸发压力低的时候在蒸发压力低的时候在蒸发压力低的时候，，即变排量压缩机的控制阀开始工作时开始工作时，，该膨该膨胀胀阀的调节能力减弱阀的调节能力减弱，，开度变化很小很小，，表现得类似毛细管的特性表现得类似毛细管的特性。。 朗逸空调介绍
