实用万能充电器电路图
手机万能充电器电路，此充电器主要有恒流源、恒压源和电池电压检测控制三部分组成。
手机万能充电器电路图
简单实用的锂电充电器
手机充电器电路原理图分析
对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω 电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过6.2V稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。右边的次级绕组就没有太多好说的，经二极管RF93整流，220uF电容滤波后输出6V的电压。没找到二极管RF93的资料，估计是一个快速回复管，例如肖特基二极管等，因为开关电源的工作频率较高，所以需要工作频率的二极管。这里可以用常见的1N5816、1N5817等肖特基二极管代替。同样因为频率高的原因，变压器也必须使用高频开关变压器，铁心一般为高频铁氧体磁芯，具有高的电阻率，以减小涡流。
一、手机万能充电器是一个小型的开关电源，电路结构简单，外围元件较少。但是一旦发生故障，有些人束手无策，因为没有电路图。现在我将电路图传上，和大家一起分享。有问题可以向我提问。希望和大家共同进步！
二、超力通电路图（原图）
三、我修改过的图纸（我认为原图可能有错误）
四、超力通电路原理
该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而
RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。开关管的截止时间取决于负载电流的大小。开关管的导通／截止由电平开关从输出电压取样进行控制。因此这种电源也称非周期性开关电源。
220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。由V2和开关变压器组成间歇振荡器。开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。Ｖ２的截止时间与其输出电压呈反比。ＶＤ１７的导通／截止直接受电网电压和负载的影响。电网电压越低或负载电流越大，ＶＤ１７的导通时间越短，Ｖ２的导通时间越长，反之，电网电压越高或负载电流越小，ＶＤ５的整流电压越高，ＶＤ１７的导通时间越长，Ｖ２的导通时间越短。Ｖ１是过流保护管，Ｒ５是Ｖ２Ｉｅ的取样电阻。当Ｖ２Ｉｅ过大时，Ｒ５上的电压降使Ｖ１导通，Ｖ２截止，可有效消除开机瞬间的冲击电流，同时对ＶＤ１７的控制功能也是一种补偿。ＶＤ１７以电压取样来控制Ｖ２的振荡时间，而Ｖ１是以电流取样来控制Ｖ２振荡时间的。
如果是为镍镉、镍氢电池充电，由于这类电池存在一定的记忆效应，需不定时对其进行放电。ＳＷ１是镍镉、镍氢、锂离子电池充电转换开关。ＳＷ１与精密基准电源ＳＬ４３１为运放ＬＭ３２４⑨提供两个不同的精密基准源，由ＳＷ１切换。在给镍镉、镍氢电池充电时，ＬＭ３２４⑨脚的基准电压约０．０９Ｖ（空载）；在给锂离子电池充电时，ＬＭ３２４⑨脚的基准电压约为０．０８Ｖ（空载），这种设计是由这两种类型电池特有的化学特性决定的。按下ＳＷ２，Ｖ５基极瞬间得一低电平而导通，可充电池上的残余电压通过Ｖ５的ｅｃ极在Ｒ１７上放电，同时放电指示灯ＶＤ１４点亮。在按下ＳＷ２后会随即释放，这时可充电池上的残余电压通过Ｒ１６、Ｒ１３分压，Ｃ９滤波后为Ｖ４的基极提供一个高电平，Ｖ４导通，这相当于短接ＳＷ２。随着放电时间的延长，可充电池上的残余电压也越来越低，当Ｖ４基极上的电压不能维持其继续导通时，Ｖ４截止，放电终止，充电器随即转入充电状态。
由于锂电不存在记忆效应，当电池低于３Ｖ时便不能开机，其残余电压经电阻Ｒ４０、Ｒ４１分压后得到２．５３Ｖ送入运算放大器的同相端③、⑤、⑩脚，由于ＬＭ３２４⑨脚电压在负载下始终为２．６６Ｖ，因此⑧脚输出低电平，Ｖ３导通，＋９Ｖ电压通过Ｖ３ｅｃ极、ＶＤ８向可充电池充电。ＩＣ１ｄ在电容Ｃ６的作用下，{14}脚输出的是脉冲信号，由于ＩＣ１⑧脚为低电平，因此ＶＤ１２处于闪烁状态，以指示电池正在充电，对应容量为２０％。随着充电时间的延长，可充电池上的电压逐渐上升。当Ｒ４０、Ｒ４１的分压值约等于２．５８Ｖ时，即ＩＣ１③脚等于２．５８Ｖ时，ＩＣ１②脚经电阻分压后得２．５７Ｖ，其①脚输出高电平（由于在充电时，ＩＣ１⑨脚电压始终是２．６６Ｖ，Ｖ６导通；反之在空载时，ＩＣ１⑨脚为０．０８Ｖ，Ｖ６截止），ＶＤ１０、ＶＤ１１点亮，对应指示容量为４０％、６０％。当Ｒ４０、Ｒ４１的分压值上升到２．６３Ｖ时，即ＩＣ１⑤脚等于２．６３Ｖ，其⑥脚经电阻分压后得２．６３Ｖ，⑦脚输出高电平，ＶＤ９点亮，对应充电容量为８０％。只有ＩＣ１⑩脚电压≥２．６６Ｖ时，⑧脚才输出高电平，ＶＤ１３点亮，对应充电容量为１００％。即使ＶＤ１３点亮时，ＶＤ１２仍处于闪烁状态，这表示电池仍未达到完全饱和。只有ＩＣ１⑧脚电压＞６．５Ｖ时，ＶＤ１２才逐渐熄灭，表示电池完全充至饱和。
ＶＤ１６在电路中起过充、过流保护作用，ＶＤ８起反向保护作用，避免充电器断电后，电池反向放电。
五、我用霸力通充电器改装的2节电池充电器（和超力通差不多）
六、再加一个普通的手机充电器（这个不是万能充哦）

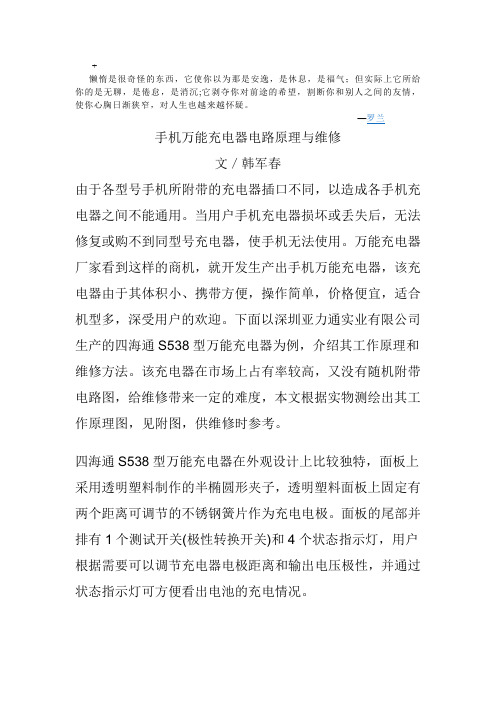

四海通S538型手机万能充电器电路原理与维修
来源：网络作者：编辑：网络时间：2009-06-06 点击：363次
关键词：充电器电源集成块三极管开关电压充电绕组原理变压器维修电子稳压电容电阻二极管电路图振荡
手机万能充电器电路原理与维修
由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。
四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。
一、工作原理
该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。具体电路原理如下。
1．振荡电路
该电路主要由三极管VT2及开关变压器T1等组成。接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极
提供一个正向偏置电压，使VT2导通。此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T 的1-1初级绕组中有电流通过。由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T的1-1初级绕组中产生的磁通量也开始减少。在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。在VT2进入截止期间，变压器T的1-3绕组就感应出一个5．5V左右的交流电压，作为后级的充电电压。
2．充电电路
该电路主要由一块软塑封集成块IC1(YLT539)和三极管VT3等组成。从变压器T的1-3绕组感应出的交流电压5．5V经二极管VD3整流、电容C3滤波后，输出一个直流8．5V左右电压(空载时)，该电压一部分加到三极管VT3的e极；另一部分送到软塑封集成块IC1(YLT539)的1脚，为其提供工作电源。集成块IC1有了工作电源后开始启动工作，在其8脚输出低电平充电脉冲，使三极管VT3导通，直流8．5V电压开始向电池E充电。
当待充电池E电压低于4．2V时，该电压经取样电阻R11、R12分压后，加到集成块IC1的6脚上，该电压低于集成块IC1内部参考电压越多，集成块IC1的8脚输出的电平越低，三极管VT3的b极电位也越低，其导通量越大，直流电压(8．5V)经极性转换开关S1向电池E快速充电。由于集成块IC1的2、3、4脚和电容C4共同组成振荡谐振电路，其2脚输出的振荡脉冲经电阻R16送至充电指示灯LED1(绿)的正极，其负极接到集成块IC1的8脚。在电池刚接人电路时，集成块IC1的8脚输出的电平越低，充电指示灯LED1闪烁发光强。随着充电时间延长，电池所充的电压慢慢升高，集成块IC1的8脚输出电压慢慢升高，充电指示灯LED1闪烁发光逐渐变弱。
当电池E慢慢充到4．2V左右时，集成块IC1的6脚电位也达到其内部的参考电压1．8V。此时，集成块IC1内部电路动作，使其8脚电压输出高电平，三极管VT3截止，充电指示灯LED1不再闪烁发光而熄灭，充满指示灯LED2(绿)由灭变亮。
3．稳压保护电路
该电路主要由三极管VT1、稳压二极管VDZ1等组成。
过压保护：当输出电压升高时，在变压器T的1-2反馈绕组端感应的电压就会升高，则电容C2所充电压升高。当电容C2两端电压超过稳压二极管VDZ1的稳压值时，稳压二极管VDZ1击穿导通，三极管VT2的基极电压拉低，使其导通时间缩短或迅速截止，经开关变压器T1耦合后，使次级输出电压降低。反之，使输出电压升高，从而确保输出电压稳定。
过流保护：在接通电源瞬间或当某种原因使三极管VT2的电流过大时，在R5、R6上的压降就大，使过流保护管VT1导通，VT2截止，从而有效防止开关管VT1因冲击电流过大而损坏。同时电阻R6上的压降，使电容C2两端电压升高，此后过流保护过程与稳压原理相同，这里不再重复。三极管VT1是过流保护管，R5、R6是VT2的过流取样保护电阻。
二、常见故障检修
例1：接上待充电池及电源后，电源PW指示灯LED3及测试指示灯TEST LED4亮，而充电LED1及充满指示灯LED2不亮，无电压输出，不能给电池充电。
分析检修：这种故障多是充电器开关振荡电路没有工作所致。在实际检修过程中，发现开关管VT2和电阻R6损坏最多。一般情况下，电池E的充电电路工作电压较低，其元件损坏的概率不是很大，也就是开关变压器T1的次级之后电路的损坏概率不是很大。
例2：接上待充电池及电源后，各状态指示灯显示正常，但就是充不进电或充电时间长。
分析检修：这种故障多是三极管VT3(8550)损坏，用正常管子换上后，即可排除故障。如果三极管VT3正常，再用表测电容C3(100μF／16V)两端电压，正常在直流8．5V左右。若电压正常，应检查电阻R7或集成块IC1，集成块IC1各引脚正常参数如附表所示。若电压低，再测开关变压器T1次级输出电压，正常在交流5．5V左右。若电压正常，说明电容C3或整流二极管VD3损坏；若电压低，应检查开关变压器T1及其前级各元件。
MP3 手机USB充电器电路与说明（多图） 图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。 本电路虽然元件少，但是还设计有过流过载短路保护功能。当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出5V100MA，可以将R1阻值改大。当然，如果需要输出 5V500MA的话，就需要将R1适当改小。注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、13007中大功率管。
USB用电池充电器电路图 如图是USB用电池充电器电路。它是在5.25V/500mA最大额定功率时，使用通用串联总线(USB)以最大电流对锤离子充电的电路。电路中，LM3622为锤离子电池充电控制器。设计的充电电路使USB具有最大功率工作的能力，为了满足USB的技术指标，在正常工作情况下，最大功率工作能力从总线中取出的电流不能大于5OOmA。通过限流电阻R1将其最大充电电流设定为400mA，而剩下的100mA电流供给充电器控制电路等。在系统启动期间，LM3525电源开关使电池充电器与总线保持隔离状态，充电电流不会超过总线提供的最大电流。 在总线输出口经过适当的计算后，USB控制信号将USB电源通过LM3525与充电电路连接起来。在开关通/断工作时，LM3525具有过电流与欠电压防止功能。在设计充电电路时，应认真考虑总线电源与充电电路之间的电压降，因此，VT1和VD1要选用低电压降的器件，使输入电压较低时电路也能有效地对电池进行充电。在优选元件的情况下 LM3525输入与电池正极之目的电压降的典型值为53OmV，或对电池的充电电流大于400mA。最佳充电时间为从以最大电流对电池开始充电直到电池达到满充电电压为止。 对于4.2V锤离子电池，要求充电电路的输入电压典型值为4.7V。USB规格规定的最小输出电压为4.75V，但USB电缆和接线电阻上电压降为35OmV，因此，在最坏情况下，充电电路的输入电压低至4.4V，而在USB规格中充电电路仍然有效。要说清楚的是，要防止USB电压规格下限的系统对电池进行慢充电，或防止对满度电池充电。4.2V电池的最佳充电电压是充电电路的输入电压，其典型值为4.7V。当电路的输入电压低到4.6V以及电池电压接近满充电4.2V时，VT1和VD1的电压降使电路不能有效地提供充电电流。 在VT1和VD1的电压降仅为400mV时，电路为电池提供的充电电流不大于2OOmA。在低输入情况下，充电电流降为50%对电池恒压充电。当输人电压低到4.5V时，电池不能满充电到4.2V。在设计USB电源时，要采用低阻抗电缆和低电阻接线，使充电电路的输入电压足够高，确保不会出现慢充电或不完全充电的情况。
万能充电器结构设计 手机充电器开发目录 一、方案定向 二、基本规格要求书的制作 三、ID 的确认 四、结构建模 1.资料的汇总 2.构思拆件 3.外观件的绘制 4.初步拆件 5.PCB 设计指引制作 6.拆件效果图的确认 五、结构设计 ㈠主体：面底壳 1.止口线的制作 2.螺丝柱的结构 3.主扣的分布 4.与透明盖装配位置的结构设计 5.接触片的避空槽的设计 6.与胶垫或海绵垫等装配位置的结构设计 https://www.doczj.com/doc/5314176592.html,B 的固定结构 8.连接片尾部的避空口设计 9.插头安装的设计 10.散热窗,贴主标的位置,支撑凸点的设计 11.PCBA板的固定结构 ㈡透明盖 1.接触片、连接片的固定结构 2.接触片接触头的避空口设计 3.与主体装配的常用结构 4.压紧电池的装置设计 ㈢充电器夹紧力产生装置的结构设计 ㈣其他零配件的设计。 六、结构手板的制作与验证 七、结构设计优化 八、结构评审 九、开模评审 十、开模期间的项目跟进 十一、报价资料的整理 十二、试模与改模 十三、试产 十四、量产 手机充电器简介 手机充电器主要按照使用的方式进行分类。手机充电器大致可以分为座式充电器、旅行充电器和车载充电器。 * 座式充电器。这类充电器一般多为慢充模式，充电时间较长，大约为4～5 小时。 * 旅行充电器。大多数手机标准配置中只有旅行充电器。旅行充电器和座式充电器对电池充电的效果是一样的。这类充 电器携带方便，对于经常出外旅行的人来说比较合适，它一般是快速充电方式，充电时间为2～3 小时，旅行充电器基本 都具有充满自停的功能，对手机不会有任何不良影响。 * 车载充电器。这类充电器可以方便用户在汽车上为手机充电。其原理是采用汽车点烟器的电流电压12－24V，经“车
手机通用充电器及诺基亚手机充电器原理与维修 图片： 这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，
指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。 图1为一款诺基亚手机通用充电器实绘电路。AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升
手机万能充电器电路原理 由于各型号手机所附带的充电器插口不同，所以造成各手机充电器之间不能通用。当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。 四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。 一、工作原理 该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4.2V、输出电流在150mA～180mA。在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。具体电路原理如下。 1．振荡电路 该电路主要由三极管VT2及开关变压器T1等组成。接通电源后，交流220V 经二极管VD2半波整流，形成100V左右的直流电压。该电压经开关变压器T的1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b 极提供一个正向偏置电压，使VT2导通。此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到
锂电池充电的原理 锂离子电池的充电过程可以分为四个阶段：涓流充电（低压预充）、恒流充电、恒压充电以及充电终止。锂电池充电器的基本要求是特定的充电电流和充电电压，从而保证电池安全充电。增加其它充电辅助功能是为了改善电池寿命，简化充电器的操
作，其中包括给过放电的电池使用涓流充电、电池电压检测、输入电流限制、充电完成后关断充电器、电池部分放电后自动启动充电等。 锂电池的充电方式是限压恒流，都是由IC芯片控制的，典型的充电方式是：先检测待充电电池的电压，如果电压低于3V，要先进行预充电，充电电流为设定电流的1/10，电压升到3V后，进入标准充电过程。标准充电过程为：以设定电流进行恒流充电，电池电压升到时，改为恒压充电，保持充电电压为。此时，充电电流逐渐下降，当电流下降至设定充电电
流的1/10时，充电结束。下图为充电曲线 图1
图2 阶段1：涓流充电——涓流充电用来先对完全放电的电池单元进行预充(恢复性充电)。在电池电压低于3V 左右时采用涓流充电，涓流充电电流
是恒流充电电流的十分之一即(以恒定充电电流为1A举例，则涓流充电电流为100mA)， 阶段2：恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。恒流充电的电流在至之间。电池电压随着恒流充电过程逐步升高,一般单节电池设定的此电压为阶段3：恒压充电——当电池电压上升到时，恒流充电结束，开始恒压充电阶段。电流根据电芯的饱和程度，随着充电过程的继续充电电流由最大值慢慢减少，当减小到时，认为充电终止。（C是以电池标
称容量对照电流的一种表示方法，如电池是1000mAh的容量，1C就是充电电流1000mA。） 阶段4：充电终止—— 有两种典型的充电终止方法：采用最小充电电流判断或采用定时器(或者两者的结合)。最小电流法监视恒压充电阶段的充电电流，并在充电电流减小到至范围时终止充电。第二种方法从恒压充电阶段开始时计时，持续充电两个小时后终止充电过程。 上述四阶段的充电法完成对完全放电电池的充电约需要至3小时。高级充电器还采用了更多安全措施。例如
专门找了几个例子，让大家看看。自己也一边学习。 分析一个电源，往往从输入开始着手。220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。 不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。 变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过6.2V稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，
手机电池 万能充电器电路原理 由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。 四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。 一、工作原理 该充电器电路主要由振荡电路、充电电路、稳压保护电路等
组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。具体电路原理如下。 1．振荡电路 该电路主要由三极管VT2及开关变压器T1等组成。接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b 极提供一个正向偏置电压，使VT2导通。此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。随着电容C1两端电压不断升高，VT1的b 极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T的1-1初级绕组中产生的磁通量也开始减少。在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。在VT2进入截止期间，
无线充电原理图文详解 支持无线充电的智能手机从2011年夏季前后开始上市。任何厂商的任何机型均可使用的“Qi”规格将成为全球标准。停车即可充电的EV（电动汽车）用充电系统也在推进研发。 无线充电已经在电动牙刷、电动剃须刀、无线电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域。 NTT DoCoMo在2011年夏季以后陆续上市了多款支持无线充电的智能手机和充电座。这些手机无需在手机上插上充电线缆，只需放置在充电座上即可为电池充电。今后NTT DoCoMo 将在电影院、餐厅、酒店、机场休息室等公共场所设置充电座，便于用户在外出时使用。 软银移动也预定2012年1月上市支持无线充电的智能手机。KDDI正在开发车载式智能手机的无线充电座。 未来无线充电的应用范围将有望扩大到EV的充电系统。 目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”，以松下、
韩国三星电子、英国索尼爱立信、芬兰诺基亚、电装为首，许多国家的家电厂商和汽车厂商都相继加盟了WPC。 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。 19世纪发现的物理现象 电磁感应方式采用了19世纪上半期发现的物理现象。众所周知，电流流过线圈时，周围会产生磁场。1820年，丹麦物理学家汉斯·奥斯特（Hans Oersted）发现了这种电磁效应。
用没有通电的其他线圈接近该磁场，线圈中就会产生电流，由此点亮灯泡。1831年，英国物理学家迈克尔·法拉第（Michael Faraday）发现了这个可从线圈向线圈供电的物理现象，并称之为电磁感应现象。
