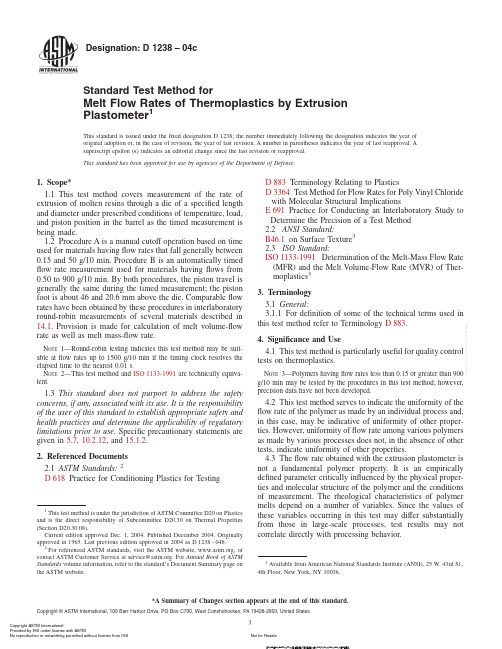

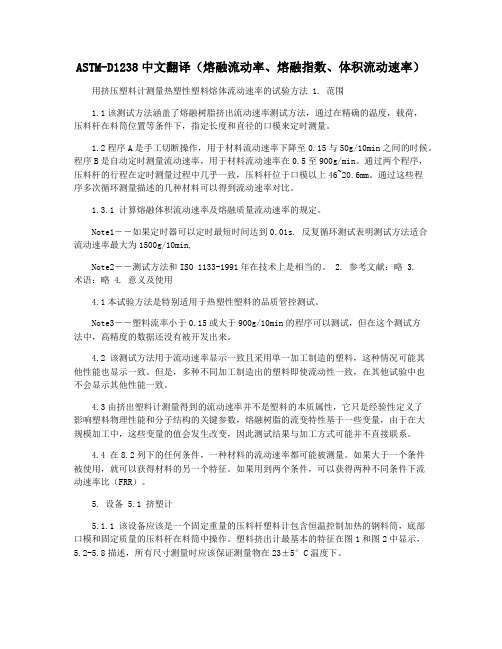

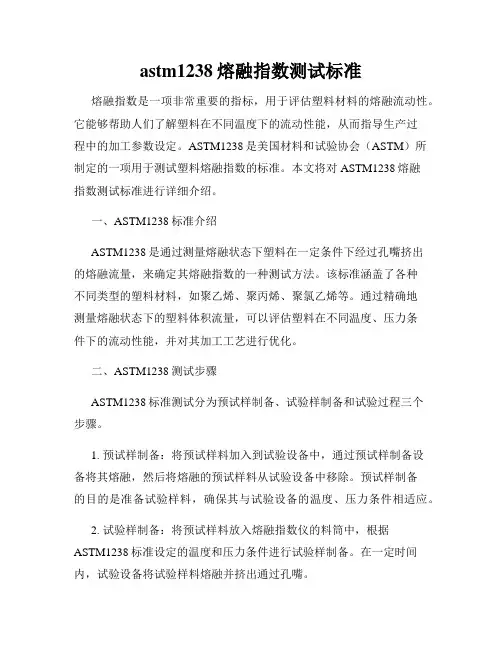

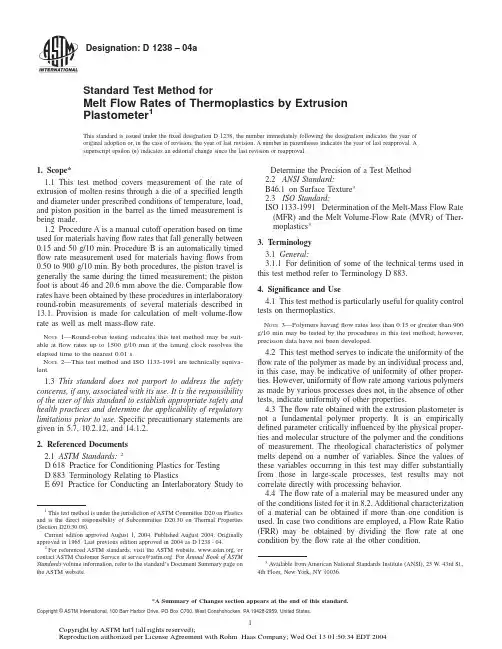

ASTM D1238标准试验方法
热塑性塑料熔体流动速率的挤压
1。范围*
1.1本标准采用率的测定
熔融挤压热塑性树脂使用挤压塑性计。在指定的预热时间，树脂挤压通过模具与指定的长度和孔直径规定条件的温度，负荷，和活塞位置在桶。四个程序描述。
类似的结果获得了这些程序间轮转测量几种材料和
在15节中描述。
1.2个程序是用来确定熔体流动速率（熔体）的热塑性材料。测量的单位克/ 10分钟（克/ 10分钟）。它是基于质量的测量材料的挤出模具在一段特定的时间。
它一般用于材料具有熔体流动率下降0.15至50克/ 10分钟
（见注1）。
1.3个程序是一个自动定时测量
用于确定熔体流动速率（熔体）以及熔体容积率（术）的热塑性材料。熔体流动速率测量与程序的报告在克/ 10分钟。术测量报告在立方厘米/十分钟（立方厘米/ 10分钟）。程序测量为基础在测定材料的数量从挤压模具在一段特定的时间。该卷转换一个质量测量的再乘以融化密度值为材料（见注2）。程序是一般使用的材料具有熔体流动速率从0.501500克/ 10分钟。
1.4个程序是一个自动定时测量
用于确定熔体流动速率（熔体）聚烯烃材料。它一般是用来作为一种替代程序对样品具有熔体流动速率大于75克/ 10分钟。
程序涉及使用一种修改模具，一般被称为“half-die，“其中有一半的高度和半
内部直径的模具标准规定使用
程序，从而保持相同的长度直径比。测试程序类似的程序，但所获得的结果与程
序不应假定这些结果的一半制作方法
1.5个程序是一个multi-weight测试通常称为作为一个“流量比”（识）试验。程序设计允许制造商决定采用两根或三不同试验载荷（无论是增加或减少负载
在测试）一管材料。容量是一个
无量纲数除以熔体在高负荷试验的熔体在低负荷试验。结果从multi-weight不得直接比较试验得出的结果的程序或程序B。注意1-polymers具有熔体流动速率小于0.15或大于900克/ 10分钟可测试程序在本试验方法；然而，准确的数据尚未开发。注意2-melt密度密度的材料在熔融状态。这是不可混淆标准密度
值的材料。参见
表3。
注意3-this测试方法和标准1133地址相同此事，但不同的技术内容。
1.6本标准并非旨在解决安全问题，如果有的话，与它的使用。它的责任是对用
户建立适当的安全标准和卫生管理办法和确定适用限制使用前。
操作程序
9.1选择条件下的温度和负荷从8.2或按照材料规格。在多个测试存在的条件，试验条件应当约定实验室。如果测试的条件是不知道，选择条件，导致流量的
0.15 - 50克/ 10分钟。
9.2检查清洁度（见挤压式塑性计注10）。所有的气缸孔表面，模具和活塞的应
无任何残留物从以前的测试。
9.3检查模孔直径在频繁的间隔适当大小的去/不继续计（检查与死亡23 6 5°丙）验证，模具是在给定的公差在3。目视检查模具孔核实其不划伤或损坏。还目视检查土地的活塞核实其不划伤或损坏和使用校准微米验证尺寸
9.4设定温度根据制造商指令。
9.5次插入模和活塞到孔。允许的温度与汽缸，活塞和死亡的地方，到稳定在60.2摄氏°选定的试验温度为至少15分钟前开始测试。当设备的使用不断，这是没有必要的热活塞及模具15分钟时，运行在相同或类似的材料同一试验温度是衡一个连续时间框架，提供了活塞和模具的清洗重新插入孔内，五分钟后去除挤压式塑性计在每个测试结束。如果活塞，或死亡，或两者，是删除从钻孔时间超过五分钟，他们应被视为“冷”和全部15分钟须加热稳定时间。
9.6拆下活塞孔（见注12）。在60秒，电荷气缸与体重的一部分样本符合预期的流量（如在表3），重新插入活塞和添加适当的重量。充电量表3中给出，只是建议，和实际重量为特定的样本，如果不是
众所周知，将需要确定的试验和错误。调整收费重量使活塞在适当位置的预热期结束。如果有必要，它是可以接受的清除多余的材料从气缸孔，使活塞在适当的位置结束时的预热时间。清洗材料在条件更大的力量比测试条件须完成至少2分钟之前作出初步截止（见注13）。注意12-placing活塞在绝缘表面删除后从孔将减少热损失。注意13-material清洗，迫使活塞位置将确保后续行程活塞在余下的预热期将活塞的位置在正确的起始位置。本材料应该被允许软化和融化之前，手动清洗。注意14-additional保健可能是必要的，以防止热降解在挤压式塑性计。这有时是通过增加一个适当的抗氧化剂。极不稳定的材料，这可能是必
须使用替代技术作为一种指示流量特性。
9.7开始测试启动的计时装置，监视器预热期，这一时期是时间使材料的软化和开始融化。预热时间应当在7 6 0.5分钟从建成的收费除非另有规定的材料规格。
9.8为材料的流量大于10克/ 10分钟，重量（如果需要，活塞）的支持，必须使用防止活塞旅行在预热期为了确保有足够的材料的孔正确的材料试验。支架被安装在一个方式，拥有较低的划线标记的活塞约25毫米以上的顶部的引导衬套或其他合适的参考标记。另外，它是可以接受的操作延迟应用重量活塞。支持应删除或重量应用到活塞的一时间允许经营者作出初步切断内7 6 0.5分钟完成充电。注意15-it已发现的影响，支撑重量显着的流动率的结果。选择支持了活塞至所有条件和流量10至50克/ 10分钟/活塞重量支持不同厂商之间的挤压式塑
性计。
9.9月底的预热段，当上划线标记在活塞是有形以上缸（或顶部的导套）和较低的抄写员马克在缸（或以下的顶部导套）表明，活塞土地是46 6 2毫米从模具的顶部，复位定时器零同时作出初步截止。丢弃的挤出从预热段。作出最后截止正是在选定的时间间隔（见表3）达到。收集和重量的挤出试样。如果挤出标本包含可见的气泡，抛弃它，开始测试又来了。如果最初的截止开始以外的公差在预热期间或活塞位置的要求，丢弃的标本和重复测试与调整活塞的位置后，初步
清除，或重量的改变。
9.10一旦挤出，冷却，体重接近1毫克。
9.11乘以重量的挤出通过适当的因子表3所示，获得流量每克10分钟。
按照制造商的指示，挤压式塑性计为消除从模具孔。签出缸棉花补丁和气缸孔清洁工具。彻底的清洁模具和柱塞清除所有残留（注17。
绪论 随着国民经济的发展，电气化、自动化日益发达，近年来我国，发电量、高等级、容量，输送距离都有巨大增长。各种特殊的用电要求不断提出，这不但对电线电缆的生产数量提出高的要求，而且对电线电缆的性能、品种也提出了多样化的要求。但有很多种类的电缆只能理论上设计出来，在实际生产中由于工艺、原材料的选择等存在问题使得生产出来的线缆达不到其性能的要求；还有一个重要的原因是：在敷设安装及长期的运行过程中也会出现一些不能满足性能要求的现象。为了能进一步普及和提高电线电缆的生产和运行水平,保证产品质量,保证电网的安全运行,满足经济发展对电线电缆提出更高更新的要求，无论是科研单位还是生产厂家必须对电线电缆进行性能的检测，及时发现缺陷，进一步减少经济损失。 对电线电缆的检测国外都有标准明确的规定：最具权威是国际电工委员会（IEC），国际标准委员会；不同的国家有不同的国标（GB）、行业标准（JB、MT、SH等）、地方标准。但实质是对电线电缆产品进行性能检验，生产出性能更好、更高运用到实际中。电线电缆性能的检测主要是通过试验的方法进行验证是否满足其性能的要求；试验包括：型式试验、例行试验和抽样试验。电线电缆的检测是一个世界性的课题，检测技术的发展经历了一个漫长的过程；在国外，六十年代末期英国首先研制出了世界上第一台电缆故障闪测仪。我国在七十年代初期由电子科技大学（原西北电讯工程学院）和供电局联合研制出了我国第一台贮存示波管式电缆故障检测仪DGC—711，后来又相继推出了改进型仪器。由于我国基础工业及电缆制造水平的滞后，使得电缆故障率普遍较高，反而促进了电缆测试技术在我国得到了较大的发展和突破。国检测方面处于领先地位的电缆研究所和高压研究所；电线电缆行业中对中低压电缆的性能检测方面相对较为完善，而在高压方面还存在不少空白，需要继续投入资金引进国外先进设备填充这一空白。展望未来，有许多工作等待我们去做，让我们携起手来，共同努力，为发展电线电缆性能检测做出贡献。 本论文主要论述35kV及以下塑力缆的性能检测，检测的试验项目包括：型式试验、例行试验和抽样试验。由于电压等级不同，故所做的试验及要求也不尽相同；本文采用对比论述，把35kV及以下塑力缆的性能检测分为：1～3kV，6kV～35kV两部分。论述的主要容包括下列几方面： 型式试验：试验所引用的标准、试验项目、试验条件、试验原理和试验结果的分析以及试验注意事项；侧重点在电气性能试验。 例行试验和抽样试验：试验所引用的标准、和验项目。
ASTM 标准：C 297/C 297M–04 夹层结构平面拉伸强度标准试验方法1 Standard Test Method for Flatwise Tensile Strength of Sandwich Constructions 本标准以固定标准号C 297/C 297M发布；标准号后面的数字表示最初采用的或最近版本的年号。带括号的数据表明最近批准的年号。上标（ ）表明自最近版本或批准以后进行了版本修改。 本标准已经被美国国防部批准使用。 1 范围 1.1 本试验方法适用于测量组合夹层壁板的夹芯、夹芯-面板胶接或者面板的平面拉伸强度。允许的夹芯材料形式包括连续的胶接表面（如轻质木材或泡沫）和不连续的胶接表面（如蜂窝）。 1.2 以国际单位（SI）或英制单位（inch–pound）给出的数值可以单独作为标准。正文中，英制单位在括号内给出。每一种单位制之间的数值并不严格等值，因此，每一种单位制都必须单独使用。由两种单位制组合的数据可能导致与本标准的不相符。 1.3 本标准并未打算提及，如果存在的话，与使用有关的所有安全性问题。在使用本标准之前，本标准的用户有责任建立合适的安全与健康的操作方法，以及确定规章制度的适用性。 2 引用标准 2.1 ASTM标准2 C 274 夹层结构术语 Terminology of Structural Sandwich Constructions D 792 置换法测量塑料的密度和比重（相对密度）的试验方法； Test Methods for Density and Specific Gravity (Relative Density) of Plastics by Displacement D 883 与塑料有关的术语； Terminology Relating to Plastics D 2584 固化增强树脂的灼烧损失试验方法； Test Method for Ignition Loss of Cured Reinforced Resins D 2734 增强塑料孔隙含量试验方法； Test Method for Void Content of Reinforced Plastics D 3039/D 3039M 聚合物基复合材料拉伸性能试验方法 Test Method for Tensile Properties of Polymer Matrix Composite Materials D 3171 复合材料的组分含量试验方法； Test Methods for Constituent Content of Composites Materials D 3878 复合材料术语； Terminology for Composite Materials D 5229/D 5229M 聚合物基复合材料的吸湿性能及平衡状态调节试验方法； 1本试验方法由ASTM的复合材料委员会D30审定，并由单层和层压板试验方法专业委员会D30.09直接负责。当前版本于2004年5月1日批准，2004年5月出版。最初出版于1952年批准，上一版本为：C 297–94(1999)，于1999年批准。 2有关的ASTM标准请访问ASTM网站https://www.doczj.com/doc/5313290897.html,，或者与ASTM客户服务@https://www.doczj.com/doc/5313290897.html,联系。ASTM标准年鉴的卷标信息，参看ASTM 网站标准文件摘要页。
1 试样制备 1.1试样制备 1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。 1.1.2根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度之差不得大于± 0.01g/cm3，一组试样的含水率与要求的含水率之差不得大于±1%。 1.1.3试样制备所需的主要仪器设备，应符合下列规定： 1细筛：孔径0.5mm、2mm。 2洗筛：孔径0.075mm。 3台秤和天平：称量10kg，最小分度值5g；称量5000g，最小分度值1g；称量1000g，最小分度值0.5g；称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。 4环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm。 5击样器。 6压样器。 7其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。 1.1.4原状上试样制备，应按下列步骤进行： 1将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样筒取出土样。检查土样结构，当确定土样已受扰动或取土质量不符合规定时，
不应制备力学性质试验的试样。 2根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡上林，刃口向下放在土样上，将环刀垂直下压，并用切主刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝据或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。 3从余土中取代表性试样测定含水率、界限含水率等项试验的取样。 4切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土，制样时不得扰动。 1.1.5扰动土试样的备样，应按下列步骤进行： 1将土样从土样筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀程度进行描述，并将土样切成碎块，拌和均匀，取代表性土样测定含水率。 2对均质和含有机质的土样，宜采用天然含水率状态下代表性土样，供颗粒分析、界限含水率试验。对非均质土应根据试验项目取足够数量的土样，置于通风处凉干至可碾散为止。对砂土和进行比重试验的土样宜在105～110°C温度下烘干，对有机质含量超过5%的土、含石膏和硫酸盐的土，应在65～70°C温度下烘干。 3将风干或烘干的土样放在橡皮板上用木碾碾散，对不含砂和砾的土样，可用碎土器碾散（碎土器不得将土粒破碎）。 4对分散后的粗粒土和细粒土，应按要求过筛。对含细粒土的砾质土，
抗拉强度与伸长率测试方法与设备介绍 抗拉强度与伸长率测试方法与设备介绍 抗拉强度与伸长率，是指材料在拉断前承受的最大应力值与断裂时的伸长率。通过检 测能够有效解决材料抗拉强度不足等问题。Labthink 兰光研发生产的智能电子拉力试验 机系列产品，可专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、医用敷料、 保护膜、金属箔片、隔膜、背板材料、无纺布、橡胶、纸张等产品的抗拉强度与伸长率指 标测试。 抗拉强度与伸长率方法： 试样制备：宽度15mm ，取样长度不小于 150mm ，确保标距100mm ；对材料变形率较大试样，标距不得少于50mm 。 试验速度：500±30mm/min 试样夹持：试样置于试验机两夹具中，使试样纵轴与上下夹具中心连线重合，夹具松 紧适宜。 抗拉强度（单位面积上的力）计算公式： 拉伸强度计算公式σ=F/(b×d) σ：抗拉强度（MPa ） F ：力值（N ） Labthink 兰光|包装检测仪器优秀供应商山东省济南市无影山路144号 b ：宽度（mm ） d ：厚度（mm ） 抗拉强度检测用设备——XLW(EC)智能电子拉力试验机： Labthink 兰光XLW(EC)智能电子拉力试验机专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、组合盖、金属箔、 隔膜、背板材料、无纺布、橡胶、纸张等产品的拉伸、剥离、变形、撕裂、热封、粘合、 穿刺力、开启力、低速解卷力、拨开力等性能测试。 XLW(EC) 是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机；优于0.5级测试精度有效地保证了试验结果的准确性；系统支持拉压双向试验模式，试验 速度可自由设定；一台试验机集成拉伸、剥离、撕裂、热封等八种独立的测试程序，为用 户提供了多种试验项目选择；气动夹持试样，防止试样滑动，保证测试数据的准确性。 测试原理：
1.GB21549-2008实验室玻璃仪器玻璃烧器的安全要求； 2.GB/T21784.2-2008实验室玻璃器皿通用型密度计第2部分：试验方法和使用； 3.GB/T21298-2007实验室玻璃仪器试管； 4.GB/T21297-2007实验室玻璃仪器互换锥形磨砂接头； 5.GB/T11414-2007实验室玻璃仪器瓶； 6.GB/T12804-2011实验室玻璃仪器量筒； 7.GB/T12805-2011实验室玻璃仪器滴定管； 8.GB/T12806-2011实验室玻璃仪器单标线容量瓶； 9.GB/T28211-2011实验室玻璃仪器过滤漏斗； 10.GB/T28212-2011实验室玻璃仪器冷凝管； 11.GB/T28213-2011实验室玻璃仪器培养皿； 12.GB/T22362-2008实验室玻璃仪器烧瓶； 13.GB/T22067-2008实验室玻璃仪器广口烧瓶； 14.GB/T11165-2005实验室pH计； 15.GB/T30431-2013实验室气相色谱仪； 16.GB4793.7-2008测量、控制和实验室用电气设备的安全要求第7部分：实验室用离心机的特殊要求； 17.GB12803-1991实验室玻璃仪器：量杯； 18.GB12807-1991实验室玻璃仪器：分度吸量管； 19.GB12808-1991实验室玻璃仪器：单标线吸量管； 20.GB21549-2008实验室玻璃仪器：玻璃烧器的安全要求； 21.GBT11414-2007实验室玻璃仪器瓶；
22.GBT12804-2011实验室玻璃仪器：量筒； 23.GBT12805-2011实验室玻璃仪器：滴定管； 24.GBT12806-2011实验室玻璃仪器：单标线容量瓶； 25.GB/T12807-1991实验室玻璃仪器：分度吸量管； 26GB/T12808-1991 实验室玻璃仪器：单标线吸量管； 27.GBT12809-1991实验室玻璃仪器：玻璃量器的设计和结构原则； 28.GBT12810-1991实验室玻璃仪器：玻璃量器的容量校准和使用方法； 29.GBT14149-1993实验室玻璃仪器：互换球形磨砂接头； 30.GBT15723-1995实验室玻璃仪器：干燥器； 31.GBT15724-2008实验室玻璃仪器：烧杯； 32.GBT15725.4-1995实验室玻璃仪器：双口、三口球形圆底烧瓶； 33.GBT15725.6-1995实验室玻璃仪器：磨口烧瓶； 34.GBT21297-2007实验室玻璃仪器：互换锥形磨砂接头； 35.GBT21298-2007实验室玻璃仪器：试管； 理化仪器类 1.GBT1914-2007化学分析滤纸； 2.GB24789-2009用水单位水计量器具配备和管理通则； 3.GBT11007-2008电导率仪试验方法；
（检验和试验方法技术标准） 禁止和限制使用的环境物质要求
2005 发布实施 目次 .................................................................................... 错误!未定义书签。 1 范围 (4) 2 引用规范性文件 (5) 3 术语和定义 (5) 3.1 环境物质 (5) 3.2 含有 (5) 3.3 杂质 (5) 3.4 管理级别 (5) 3.5 CAS (6) 3.6 禁止使用 (6) 3.7 N.D. (6) 4 环境物质管理的要求 (6) 4.1 环境物质描述 (6) 4.2 RoHS指令规定的禁止使用物质在电气设备中的主要用途 (7) 4.3 环境物质使用和控制要求 (8) 4.4 包装材料限制物质（重金属）Heavy metal in packing material (14) 4.5 电池限制物质要求 (16) 5 环境物质测试 (17) 5.1 总要求 (17) 5.2 包装材料重金属含量Heavy metal in packing material (18) 5.3 测试设备要求 (19) 附录A （资料性附录）禁止和限制使用的环境物质相关法律法规和使用实例说明 (19)
前言 本标准属于中兴通讯股份有限公司绿色产品标准中的环境物质要求部分。 本标准通过明确中兴通讯产品的部件或设备中所含环境管理物质中的禁止使用物质和限制使用物质，使ZTE产品符合环保要求、遵守法令、保护地球环境以及减轻系统影响。 本标准的附录A是资料性。 。 。 部提出，技术中心规划发展部归口。 本标准起草部门：。 本标准主要起草人： 本标准于2005年3月首次发布。 本标准于2005年*月首次修订。 本标准修订人：
抗拉强度与伸长率测试方法与设备介绍
抗拉强度与伸长率，是指材料在拉断前承受的最大应力值与断裂时的伸长率。通过检测能够有效解决材料抗拉强度不足等问题。Labthink兰光研发生产的智能电子拉力试验机系列产品，可专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、医用敷料、保护膜、金属箔片、隔膜、背板材料、无纺布、橡胶、纸张等产品的抗拉强度与伸长率指标测试。 抗拉强度与伸长率方法： 试样制备：宽度15mm，取样长度不小于150mm，确保标距100mm；对材料变形率较大试样，标距不得少于50mm。 试验速度：500±30mm/mi n 试样夹持：试样置于试验机两夹具中，使试样纵轴与上下夹具中心连线重合，夹具松紧适宜。 抗拉强度（单位面积上的力）计算公式： 拉伸强度计算公式σ=F/(b×d) σ：抗拉强度（MPa） F：力值（N）
b：宽度（mm） d：厚度（mm） 抗拉强度检测用设备——XLW(EC)智能电子拉力试验机： Labthink兰光XLW(EC)智能电子拉力试验机专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、组合盖、金属箔、隔膜、背板材料、无纺布、橡胶、纸张等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力、开启力、低速解卷力、拨开力等性能测试。 XLW(EC)是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机；优于0.5级测试精度有效地保证了试验结果的准确性；系统支持拉压双向试验模式，试验速度可自由设定；一台试验机集成拉伸、剥离、撕裂、热封等八种独立的测试程序，为用户提供了多种试验项目选择；气动夹持试样，防止试样滑动，保证测试数据的准确性。 测试原理： 将试样装夹在夹具的两个夹头之间，两夹头做相对运动，通过位于动夹头上的力值传感器和机器内置
检验和试验方法技术标准(doc 30页)
（检验和试验方法技术标准） 禁止和限制使用的环境物质要求
2005 发布实施 目次............................... I 1范围 (1) 2引用规范性文件 (1) 3术语和定义 (1) 3.1环境物质 1 3.2含有 1 3.3杂质 1 3.4管理级别 2 3.5.............................................................. C AS 2 3.6禁止使用 2 3.7............................................................ N.D. 2
4环境物质管理的要求 (2) 4.1环境物质描述 2 4.2RoHS指令规定的禁止使用物质在电气设 备中的主要用途 (3) 4.3环境物质使用和控制要求 3 4.4包装材料限制物质（重金属）Heavy metal in packing material (9) 4.5电池限制物质要求 11 5环境物质测试 (11) 5.1总要求 11 5.2包装材料重金属含量 Heavy metal in packing material (12) 5.3测试设备要求 13 附录A （资料性附录）禁止和限制使用的环境物质相关法律法规和使用实例说明 (14)
前言 本标准属于中兴通讯股份有限公司绿色产品标准中的环境物质要求部分。 本标准通过明确中兴通讯产品的部件或设备中所含环境管理物质中的禁止使用物质和限制使用物质，使ZTE产品符合环保要求、遵守法令、保护地球环境以及减轻系统影响。 本标准的附录A是资料性。 。 。 部提出，技术中心规划发展部归口。 本标准起草部门：。 本标准主要起草人： 本标准于2005年3月首次发布。
胶粘剂拉伸强度试验标准在胶接接头受拉伸应力作用时，有三种不同的接头受力方式。 (1)拉伸应力和胶接面互相垂直，并且通过胶接面中心均匀地分布在整个胶接面上，这一应力均匀拉伸应力，又称正拉伸应力。 (2)拉伸应力分布在整个胶接面上，但力呈不均匀分布，此种情况称为不均匀拉伸。 (3)和不均匀拉伸相比，它的力作用线不是捅咕试样中心，而偏于试样的一端；它的受力面不是对称的，而是不对称的，这种拉伸叫不对称拉伸，人们有时将这一试验叫撕离试验或劈裂试验，以示和剥离相区别。 一.拉伸强度试验(条型和棒状) 拉伸强度试验又叫正拉强度试验或均匀扯离强度试验。 1.原理 由两根棒状被粘物对接构成的接头，其胶接面和试样纵轴垂直，拉伸力通过试样纵轴传至胶接面直至破坏，以单位胶接面积所承受的最大载荷计算其拉伸强度。 2.仪器设备 拉力试验机应能保证恒定的拉伸速度，破坏负荷应在所选刻度盘容量的1 0%-90%范围内。拉力机的响应时间应短至不影响测量精度，应能测得试样断裂时的破坏载荷，其测量误差不大于1%。拉力试验机应具有加载时可和试样的轴线和加载方向保持一致的，自动对中的拉伸夹具。 固化夹具，能施加固定压力，保证正确胶接和定位。 3.试验步骤 (1)试棒和试样试棒为具有规定形状，尺寸的棒状被粘物。试样为将两个试棒通过一定工艺条件胶接而成的被测件。 除非另有规定，其试棒尺寸见表8-4。其试样尺寸的选择视待测胶黏剂的强度，拉力机的满量程，试棒本身材质的强度以及试验时环境因素而定。 表8-4 圆柱形和方形试棒尺寸 试棒直径和边长a/mm 直径/ L/mm 胶接面表面粗糙
b/mm mm 度Ra/um 10±0.1 15±0.1 25±0.1 10 12 15 5 7 9 30 45 50 0.8 0.8 0.8 用于试棒加工的金属材料有45号钢，LY12CZ铝合金，铜，H62黄铜等。非金属材料有层压塑料等。层压制品试棒，其层压平面应和试棒一个侧面平行，试棒上的销孔应和层压平面垂直。 试棒的表面处理，涂胶及试样制备工艺，应符合产品标准规定。胶接好试样，以周围略有一圈细胶梗为宜，此时不必清除，若需清除余胶，则应在固化后进行。 (2)试验在正常状态下，金属试样从试样制备完毕到测试之间，最短停放时间为16h，最长为1个月，非金属试样至少停放40h。 试样应在试验环境下停放30min以上，将它安装在拉力试验机夹具上，测试其破坏负荷，对电子拉力机试验机应使试样在(60±20)s内破坏；有时对机械式拉力机则采用10mm/min拉伸速度。 4.结果评定 试验结果以5个试样拉伸强度算术平均值表示，取3位有效数字。 同时应记下每个试样的破坏类型，如界面破坏，胶层内聚破坏，被粘物破坏和混合破坏。 5.影响因素 (1)应力分析粘接接头在受到垂直于粘接面应力作用时，应力分布比受剪切应力要均匀得多，但根据理论推测和应力分布试验证实，在拉伸接头边缘也存在应力集中。为证实这一点，有人采用一定厚度的橡胶胶接在试样中以代替胶黏剂，发现试样在拉伸时，橡胶中部有明显收缩。说明在接头受正拉伸应力作用，剪切应力则集中在试样胶黏剂-空气-被粘体的三者边界处最大，也就是说在这一点上应力最集中。如果我们胶接后两半圆柱体错位大，则试样的轴线偏离了加载方向中心线，这是经常会发生的。那么，就存在有劈应力，而使边缘应力集中急剧增加。当边界应力大到一个临界值时，胶层边缘就发生开裂，裂缝迅速地扩展到整个胶接面上。从对拉伸试样的应力分布进行分析表明，胶接试件的尺寸和模量，胶层的厚度，胶黏剂的模量都影响接头边缘的应力分布系数大小，因此也必然会影响它的强度值。和拉伸剪切试样一样，加载速度和试样温度也影响拉伸强度。 (2)试样尺寸
常见的塑料检测标准和方法 检测产品/类别检测项目/参数 检测标准(方法)名称及编号(含年号)序 号 名称 塑料1 光源暴露试验方 法通则 塑料实验室光源暴露试验方法第1部分:通则ISO 4892-1:1999 2 氙弧灯光老化 汽车外饰材料的氙弧灯加速暴露试验SAE J2527:2004 汽车内饰材料的氙弧灯加速暴露试验SAE J2412:2004 塑料实验室光源暴露试验方法第2部分:氙弧灯ISO 4892-2:2006 /Amd 1:2009 室内用塑料氙弧光暴露试验方法ASTM D4459-06 非金属材料氙弧灯老化的仪器操作方法ASTM G155-05a 塑料暴露试验用有水或无水氙弧型曝光装置的操作ASTM D2565-99(2008) 3 荧光紫外灯老化 塑料实验室光源暴露试验方法第3部分:荧光紫外灯ISO 4892-3:2006 汽车外饰材料UV快速老化测试SAE J2020:2003 塑料紫外光暴露试验方法ASTM D4329-05 非金属材料UV老化的仪器操作方法ASTM G154-06 4 碳弧灯老化 塑料实验室光源暴露试验方法第4部分:开放式碳弧灯 ISO 4892-4:2004/ CORR 1:2005 塑料实验室光源曝露试验方法第4部分:开放式碳弧灯 GB/T16422.4-1996 5 荧光紫外灯老化 机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧 光紫外灯GB/T14522-2008 6 热老化 无负荷塑料制品的热老化 ASTM D3045-92(2010) 塑料热老化试验方法GB/T7141-2008 7 湿热老化 塑料暴露于湿热、水溅和盐雾效应的测定ISO4611:2008 塑料暴露于湿热、水喷雾和盐雾中影响的测定GB/T12000-2003 塑料8 拉伸性能塑料拉伸性能的测定第1部分:总则GB/T1040.1-2006
Ｄesignation: D 69８—ＯOaε1 击实试验标准试验方法 1、范围 1、1这些试验方法适用于实验室击实方法,以确定土得含水率与干重度之间得关系(击实曲线),在直径为４或6in、(10１.６或1５２。4-ｍm)模子里,重为５、5—lｂf(２4。４-N)得重锤从1２ｉn.(３0５ｍm)得高度掉落,产生1２,４00(600)得击实作用力。 注释1— 注释２－ 1.2这些试验方法仅应用于含30%或更少质量得保留在—ｉn。(19.0—mm)筛上得土(材料)。 注释３— １。3 提供三种供选择得方法。使用得方法应按规范说明得,规范为试验材料得说明。如果没有指定方法,方法得选择应基于材料等级、
1。3、1 方法A: １、3.1。1模子-直径4iｎ。(101、6-mm)。 1.3.１.２材料—通过No.4(4。75—mm)号筛。 1.3.1、3 分层—三层。 １、３。1。4每层击数-25、 1、3。1、５用料－如果保留在Ｎo.4(４、7５—mm)号筛得质量含量为２0％或就是更少得材料可使用。 1。３。1.6 其它用料-如果方法没有明确指定,符合等级要求得材料都可能被方法B或C使用。 1。3.2 方法B: １、3、２。１模子-直径4in。(101、6—mm)。 1、3、２。2材料—通过－iｎ。(9.５-mm)筛。 １.3。2、３分层－三层、 １.3.2.4每层击数—２5击。 1、3、 2、５用料-如果保留在Ｎo.4(4、75-mm)号筛得质量含量超过20%得材料与保留在-iｎ、(９.5-mm)筛得质量含量为20％或更少得材料可使用。 1、3。 2、6 其它用料—如果该方法中没有明确指定,符合等级要求得材料可能被试验方法C使用。 1。3、3 方法C: 1。3。3。１模子－直径6-in.(１52。4－mｍ)、 1、３、３、2材料－通过－inｃh(19、0-mm)筛。 1。３.3.3层数—三层。 1。３。3、4 每层击数－５6击、 1.３.3.５用料—如果保留在—ｉn。(9、5—mm)筛得质量含量超过20％得材料与保留在－ｉncｈ(１９。0-mm)筛得质量含量超过30％得材料可使用。 1。3.４直径6-iｎ、(152、４-mｍ)得模子不能用在试验方法A或就是Ｂ、注释4- 1、4 如果试验含有超过质量百分数超过5%得超粒径部分(粗粒),则该材料在
电线电缆定义及检测方法标准 字体大小：大 - 中 - 小ivhctc发表于 11-05-07 23:59 阅读(1032) 评论(0)分类：产品认证 电线电缆定义及检测方法标准 电线电缆用以传输电（磁）能，信息和实现电磁能转换的线材产品．广义的电线电缆亦简称为电缆．狭义的电缆是指绝缘电缆．它可定义为：由下列部分组成的集合体：一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层．电缆亦可有附加的没有绝缘的导体 电线电缆的基本测试方法基本结构 （一）导线 1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。 2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。 3、决定导体截面积的方法有二种： A、测量每一根绞合芯线截面积之和，测量时至少要取7根芯线直径的平均值作为平均芯线直径。 以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area） 以毫米计算：导体=0.7854*nd2
其中n为导体结构中芯线的根数。芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm（0.001英寸），两个端面都是平面的千分尺进行测量。 B、称重法，见UL1581第210节。 测量过程中发现测量值小于要求值（UL1581，Table20.1）,可用两种方法中的另一种加以证实。（注：DC电阻测量法不能用来作为测量CMA 的最终判断标准）。 导体绝缘厚度 1、测量工具：千分尺 a常用的千分尺，测量端面均为平面，最小读数：0.01mm b端面为1.98×9.5mm，荷重10g的静重千分尺（导体绝缘厚度） 平均绝缘厚度的测量： 距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。 绝缘厚度=（导线外径-导体直径）/2 将5个点处的绝缘厚度平均即得到平均绝缘厚度。 最小绝缘厚度的测量： 测量工具：pin-gauge千分尺，注意此方法适用于18AWG或更大线径的导线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin
11.常用化学试验方法 11.1 PH值的测定 本标准适用于天然水、锅炉炉水、冷却水和污水的PH的测定。 11.1.1 方法概要 本方法以玻璃电极作指示电极，以饱和甘汞电极作参比电极，以PH4、7或10标准缓冲液定位，测定水样的PH值。 11.1.2仪器 11.1.2.1酸度计； 11.1.2.2 PH玻璃电极； 11.1.2.3 饱和甘汞电极； 11.1.2.4 温度计； 11.1.2.5 塑料杯。 11.1.3 试剂 11.1.3.1 PH4标准缓冲溶液； 11.1.3.2 PH7标准缓冲溶液； 11.1.3.3 PH10标准缓冲溶液。 11.1.4分析步骤 11.1.4.1 取下电极保护罩，用待测液冲洗电极3～5次，（保护罩内有补充液，不可倒置）。 11.1.4.2 仪器校正：仪器开启半小时后，按照仪器说明书的规定进行调零、温度补偿以及满刻度校正等手续。 11.1.4.3 PH计定位：先取PH7标准缓冲溶液进行定位，在定位前，先用除盐水冲洗电极及测试烧杯2次以上，然后用干净滤纸将电极底部残留的水滴轻轻吸干；将定位溶液倒入测试烧杯内，浸入电极，根据所用定位缓冲液的PH值，将PH计定位；重复1～2次，直至误差在允许范围内。定位溶液可保留下次再用，但如有污染或使用数次后，应当更换新鲜缓冲溶液。 11.1.4.4 复定位：复定位就是将上述定位后的PH计对另一与被测溶液PH值相近的标准缓冲溶液进行测定。电极冲洗干净后，将另一定位标准缓冲液，倒入塑料杯内，电极底部水滴用滤纸轻轻吸干后，把电极浸入杯内，稍摇动数秒钟，按下读数开关，显示该测试温度下的第二定位液的PH值，若读数与定位液不符，调整斜率旋钮；重复1～2次定位操作至稳定为止。 11.1.4.5 水样的测定：将塑料杯及电极用除盐水洗净后，再用被测水样冲洗2次或以上；然后，浸入电极并进行PH值测定，记下读数。 11.1.4.6 测量完毕后，用除盐水冲洗电极，并将保护罩扣好。 11.1.5 PH测定注意事项 11.1.5.1 仪器位置固定，不准移动，否则影响测量精度。 11.1.5.2 测定中，PH计温度调节钮、定位旋钮及斜率旋钮均不可转动。
P C T试验方法P C T测试标准P C T试验方法P C T测试标准 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
PCT试验一般称为压力锅蒸煮试验或是饱和蒸汽试验，最主要是将待测品置于严苛之温度、饱和湿度(100%R.H.)[饱和水蒸气]及压力环境下测试，测试代测品耐高湿能力，针对印刷线路板(PCB&FPC)，用来进行材料吸湿率试验、高压蒸煮试验..等试验目的，如果待测品是半导体的话，则用来测试半导体封装之抗湿气能力，待测品被放置严苛的温湿度以及压力环境下测试，如果半导体封装的不好，湿气会沿者胶体或胶体与导线架之接口渗入封装体之中，常见的故装原因：爆米花效应、动金属化区域腐蚀造成之断路、封装体引脚间因污染造成之短路..等相关问题。PCT对PCB的故障模式：起泡(Blister)、断裂(Crack)、止焊漆剥离(SRde-lamination)。 半导体的PCT测试：PCT最主要是测试半导体封装之抗湿气能力，待测品被放置严苛的温湿度以及压力环境下测试，如果半导体封装的不好，湿气会沿者胶体或胶体与导线架之接口渗入封装体之中，常见的故装原因：爆米花效应、动金属化区域腐蚀造成之断路、封装体引脚间因污染造成之短路..等相关问题。 PCT对IC半导体的可靠度评估项目：DAEpoxy、导线架材料、封胶树脂 腐蚀失效与IC：腐蚀失效(水汽、偏压、杂质离子)会造成IC的铝线发生电化学腐蚀，而导致铝线开路以及迁移生长。 塑封半导体因湿气腐蚀而引起的失效现象： 由于铝和铝合金价格便宜，加工工艺简单，因此通常被使用爲集成电路的金属线。从进行集成电路塑封制程开始，水气便会通过环氧树脂渗入
电线电缆基本测试方法 国标电线电缆和非标电线电缆有以下几点不同： 1、要看。看有无质量体系认证书；看合格证是否规范；看有无厂名、厂址、检验章、生产日期；看电线上是否印有商标、规格、电压等。还要看电线铜芯的横断面，优等品紫铜颜色光亮、色泽柔和，否则便是次品。 2、看铜质。合格的铜芯电线铜芯应该是紫红色、有光泽、手感软。而伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断，而且电线内常有断线现象。检查时，你只要把电线一头剥开2cm，然后用一张白纸在铜芯上稍微搓一下，如果白纸上有黑色物质，说明铜芯里杂质比较多。 3、要试。可取一根电线头用手反复弯曲，凡是手感柔软、抗疲劳强度好、塑料或橡胶手感弹性大且电线绝缘体上无裂痕的就是优等品。 4、比价格。由于假冒伪劣电线的制作成本低，因此，商贩在销售时，常以价廉物美为幌子低价销售，使人上当。 5、称重量。质量好的电线，一般都在规定的重量范围内。如常用的截面积为1.5mm2的塑料绝缘单股铜芯线，每100m重量为1.8～1.9kg；2.5mm2的塑料绝缘单股铜芯线，每100m重量为3～3.1kg； 4.0mm2的塑料绝缘单股铜芯线，每100m重量为4.4～4.6kg等。质量差的电线重量不足，要么长度不够，要么电线铜芯杂质过多。 电线电缆的基本测试方法 UL电线电缆标准介绍：电线电缆的基本测试方法 铁丝才是用号的，有18号的。 电线是用侧面积计算的，没有18号的。 电线规格：（单位平方毫米）1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、。电线线芯结构：1根、3根、7根、19根。 多少平方的电线除多少芯等于每一芯的平方。再除以3.14开平方根就等于每根的半径。最后 X 2=直径。 电线电缆的基本测试方法基本结构 一、导线 1.1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。 1.2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。 1.3、决定导体截面积的方法有二种：
常用标准名称一览表 序号检测标准编号（含年号） 1 GB/T2910.1-2009《纺织品定量化学分析第1部分：试验通则》 2 GB/T2910.2-2009《纺织品定量化学分析第2部分：三组分纤维混合物》 3 GB/T2910.3-2009《纺织品定量化学分析第3部分：醋酯纤维与某些其他纤 维的混合物（丙酮法）》 4 GB/T 2910.4-2009《纺织品定量化学分析第4部分：某些蛋白质纤维与某些 其他纤维的混合物(次氯酸盐法)》 5 GB/T 2910.5-2009《纺织品定量化学分析第5部分：粘胶纤维、铜氨纤维或莫代尔纤维与棉的的混合物(锌酸钠法)》 6 GB/T 2910.6-2009《纺织品定量化学分析第6部分：粘胶纤维、某些铜氨纤维、莫代尔纤维或莱赛尔纤维与棉的混合物(甲酸-氯化锌法)》 7 GB/T 2910.7-2009《纺织品定量化学分析第7部分：聚酰胺纤维与某些其 他纤维混合物(甲酸法)》 8 GB/T 2910.8-2009《纺织品定量化学分析第8部分：醋酯纤维与三醋酯纤维 混合物(丙酮法)》 9 GB/T 2910.9-2009《纺织品定量化学分析第9部分：醋酯纤维于三醋酯纤维 混合物(苯甲醇法)》 10 GB/T 2910.10-2009《纺织品定量化学分析第10部分：三醋酯纤维或聚乳酸纤维与某些其他纤维的混合物(二氯甲烷法)》 11 GB/T 2910.11-2009《纺织品定量化学分析第11部分：纤维素纤维与聚酯纤 维的混合物(硫酸法)》 12 GB/T 2910.12-2009《纺织品定量化学分析第12部分：聚丙烯腈纤、某些改性聚丙烯腈纤维、某些含氯纤维或某些弹性纤维与某些其他纤维的混合物(二甲基甲酰胺法)》 13 GB/T 2910.13-2009《纺织品定量化学分析第13部分：某些含氯纤维与其他纤 维的混合物(二硫化碳_/丙酮法)》 14 GB/T 2910.14-2009《纺织品定量化学分析第14部分：醋酯纤维与某些含氯 纤维的混合物(冰乙酸法)》 15 GB/T 2910.15-2009《纺织品定量化学分析第15部分：黄麻与某些动物纤维 的混合物(含氮量法)》 16 GB/T 2910.16-2009《纺织品定量化学分析第16部分：聚丙烯纤维与某些其 他纤维的混合物(二甲苯法)》 17 GB/T 2910.17-2009《纺织品定量化学分析第17部分：含氯纤维(氯乙烯均聚物)与某些其他纤维的混合物(硫酸法)》
电线电缆检验试验规定 1 目的 1.1使进货检验或验证按规定的要求进行，保证未经检验和验证的原材料不投入生产使用。 1.2防止产生和及时发现不合格品，保证检验通过的产品符合质量标准的要求。 2 范围 本指导书规定了电线电缆用主要原材料的进货检验以及电线电缆产品的过程检验（工序检验）、最终检验（成品检验）、检验流程及抽样规则、判定规则、检验项目、试验类型等。 本指导书适用于本公司电线电缆产品全过程的质量检验和试验。 本指导书同相关的材料标准、试验方法标准及产品标准一起使用。 3 定义 3.1 例行试验（R）routine tests——由制造方在成品电缆的所有制造长度 或附件的每个预制绝缘件上进行的试验，以检验其是否符合规定的要求。 3.2 抽样试验（S）Sample tests——在成品电缆试样上或取自成品电缆的元 件上进行的试验，以证明电缆产品符合设计的规范。
3.3 定期抽样试验（St）Periodic sampling tests——每三个月进行一次的试验。 3.4 型式试验（T）type tests——按一般商业原则，规定的一种型号电缆在供 货前进行的试验，以证明电缆具有良好的性能，能满足规定的使用要求。 一旦进行型式试验后，不必重复进行，除非电缆材料或设计的改变会影响电缆性能。 3.5 过程检验（工序检验）（IPQC）In-process Quality Control——为防止不 合格品流入下道工序，而对各道工序加工的产品及影响产品质量的主要工序要素所进行的检验。其作用是根据检测结果对产品做出判定，即产品质量是否符合规格标准的要求；根据检测结果对工序做出判定，即工序要素是否处于正常的稳定状态，从而决定该工序是否能继续进行生产。 3.6 出厂检验delivery inspection——指产品出厂（交货）前进行的例行试验。 3.7 自检——是指操作工人自己对自己生产的半成品或零部件按照标准或规定要求进行的检验。 3.8 互检——是指同工序或者上下道工序的操作工人相互之间对生产出的成品 或半成品进行的检验,互检的目的是及时发现相互之间被加工产品或零部件的不合格现象,便于及时采取补救措施,从而保证产品的质量。 3.9 专检——是由专职检验人员进行的检验。 4 抽样规则
CPE质量检验 目录 一、原料检验 1. 生产工艺对原料质量要求 2. 原料采购标准 3 .原料标准和试验方法 4. 原料分析所需要仪器和试剂材料 5. 原料的分析 6. 原料的采样 7. 原料标准与青岛海晶分析项目对照 二、中间控制检验 1. CPE中间控制分析检验一览表 2. CPE中间控制分析所需要仪器和试剂材料 3. 液氯中间控制分析检验一览表 4. 中间控制项目的分析 三、产品检验 1. 产品标准和试验方法 2 .产品分析所需要仪器和试剂材料 3. 氯化聚乙烯的分析 4. 产品结果的判定 5. 产品标准与青岛海晶分析项目对照 6. CPE采样 7. CPE用包装袋采购及检验规定 四、分析专用仪器信息、使用操作法及安全注意事项 1. 分析专用仪器 2. 使用操作法及安全注意事项 3. 与分析专用仪器安装相关的公用工程 4. 分析专用仪器目前使用状况
六、需要青岛海晶提供的资料 1. 原料标准及试验方法 2. 产品标准及试验方法 3. 分析专用仪器档案资料（仪器说明书，采购资料，使用状况等） 4. 分析试剂和玻璃仪器采购厂家信息 CPE质量检验 一、原料检验 (一) 生产工艺对原料质量要求 1. 高密度聚乙烯（HDPE） LG公司HDPE 熔融指数MI5（CE6040）＝0.45±0.05g/10min 190℃ MI5（CE2030）＝1.5～2.0 g/10min 190℃ MI5（CE2080）＝1.4±0.2 g/10min 190℃ 颗粒分布≥500μm ≤2% ≤63μm ＜5%（CE6040）＜15%（CE2030） 125—315μm ＞60%（CE6040）＞50%（CE2030/CE2080） 125—250μm ＞55%（CE6040）＞45%（CE2030/CE2080）熔点（DSC）法133℃—139℃（CE6040） 131℃—137℃（CE2030 GE2080） 辽阳石油化纤公司化工三厂HDPE 熔融指数MI5（L0555P）＝0.50±0.10g/10min 190℃ MI5（L2053P）＝1.6—2.4 g/10min 190℃ 颗粒分布≥500μm ＜5% 过筛 ＜125μm ≤5% 熔点（DSC）法136℃—139℃（L0555P ） 131℃—136℃（（L2053P） 三星TOTAL株式会社 N220P）＝0.60±0.10g/10min 190℃ 熔融指数MI5（ （ MI5（（N230P）＝2.0±0.20 g/10min 190℃
GB7124—86 胶粘剂拉伸强度试验方法 参照GB 7124-1986 胶粘剂拉伸剪切强度测定方法（金属对金属） 1.适用范围 规定了在室温下金属对金属搭接的胶粘剂拉伸剪切强度测定方法。本标准适用于规定 条件下制备、测试的标准试样。 GB 7124-1986等效采用ISO 4587-1979《胶粘剂—高强度胶粘剂拉伸搭接剪切 强度的测定》。 2.原理 试样为单搭接结构。在试样的搭接面上施加纵向拉伸剪切力，测定试样能承受的最大 负荷。搭接面上的平均剪应力为胶粘剂的金属搭接的拉伸剪切强度。 3.装置 3.1试验机 使用的试验机应使试样的破坏负荷在满标负荷的15％-85％之间。试验机的力值示 值误差不应大于1％。 试验机应配备一副自动调心的试样夹持器，使力线与试样中心线保持一致。 试验机应保证试样夹持器的移动速度在(5士1) mm/min内保持稳定。 3.2量具 测量试样搭接面长度和宽度的量具精度不低于0. 05mm。 3.3夹具 胶接试样的夹具应能保证胶接的试样符合条文4的要求。 （注：在保证金属片不破坏的情况下，试样与试样夹持器也可用销、孔连接的方法。但不能用于仲裁试验．） 4．试样 4.1除非另有规定，试样应符合图1的形状和尺寸。标准试样的搭接长度是（12.5士 0. 5)mm,金属片的厚度是(2.0士0.1)mm [ISO厚度为(1.6士0.1)mm]。试样的搭接 长度或金属片的厚度不同对试验结果会有影响。 4. 2建议使用L Y12-CZ铝合金、1Cr18Ni9Ti不锈钢、45碳钢、T2铜等金属材料。 4．3常规试验，试样数量不应少于五个。仲裁试验试样数量不应少于十个。 注：1.对于高强度胶枯剂，侧试时如出现金属材料屈服或破坏的情况，则可适当增加金属片厚度或减少搭接长度，两者中选择前者较好。 2.测试时金属片所受的应力不要超过其屈服强度σs，金属片的厚度t可按下式计算： t= lgτ/σs 式中：t 一金属片厚度,mm; l 一试样搭接长度，mm; τ一胶粘剂拉伸剪切强度，Mpa; σs —金属材料屈服强度，MPa 。 5．试样制备
