水处理过滤器分类及选型须知 过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 按照过滤介质分为： 1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。空气过滤器如何过滤空气： 一般的空气净化设备过滤空气大概分为一下方法和步骤。 1、多重过滤网————防止空气中的灰尘和病菌进入室内 多重活性碳过滤网有效拦截灰尘病菌，进行过滤空气，确保进入室内的空气洁净。 2、氧化钛杀毒————降解室内空气中的甲醛、苯等有机毒气的污染 纳米级二氧化钛由紫外光激活，进行过滤空气有效降解空气中的甲醛、苯等有机毒气的放射污染。 3、负离子增氧————增加室内空气中的氧气至适量并保持含量稳定 负离子发生器给室内空气增氧，确保进入家居的空气保持足量的氧气、充满活力，加强过滤空气。 4、PTC陶瓷加热————加热室内空气至舒适温度 PTC陶瓷加热片对冬季进入室内的新风进行辅助预热，适当增加室内的温度，从而过滤空气，让家居温暖舒适。 5. 紫外光杀菌————强效杀灭空气中的流行性病毒细菌 紫外线光源具有强效杀灭空气中的流行性病毒细菌，使人远离感染源，进行过滤空气，呵护全家健康。 水处理过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

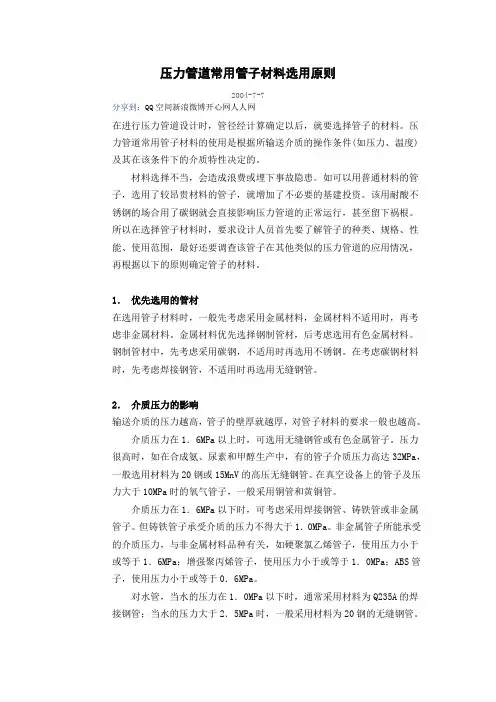

希望您的参与，使其更完整，准确。谢谢 管材管件基本知识 第一部份管材 一、钢管 钢管按其制造方法分为无缝钢管和焊接钢管两种。无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。无缝钢管可用于各种液体、气体管道等。焊接管道可用于输水管道、煤气管道、暖气管道等。1、焊接钢管 1．1 低压流体输送用焊接钢管与镀锌焊接钢管 低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。外壁镀上一层锌保护层的约较非镀锌的重3%-6%。按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。薄壁管不宜用于输送介质，可作为套管用。 1．2 直缝卷制电焊钢管 直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。能制成几种管壁厚度。 1．3 螺旋缝焊接钢管 螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。 a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材 b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。 2、无缝钢管 无缝钢管按制造方法分为热轧管和冷拔（轧）管。冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm时常用冷拔（轧）管。管道工程常用的无缝钢管有以下三种： 2．1 一般无缝钢管 一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。无缝钢管按外径和壁厚度供货，在同一外径下有多种壁厚，承受的压力围较大。通常钢管长度，热轧管为3-12.5m，冷拔（轧）管为1.5-9m。2．2 低中压锅炉用无缝钢管。低中压锅炉用无缝钢管是用10号、20号优质碳素钢制造，工作温度 二、铸铁管 铸铁管是由生铁制成。按其制造方法不同可分为：砂型离心承插直管、连续铸铁直管及
1. 所谓合理选泵，就是要综合考虑泵机组和泵站的投资和运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。具体来说，有以下几个方面：l 具有良好的抗汽蚀性能，这样既能减小泵房的开挖深度，又不使水泵发生汽蚀，运行平稳、寿命长。 按所选水泵建泵站，工程投资少，运行费用低。 2. 选型步骤 a. 列出基本数据： 介质的特性：介质名称、比重、粘度、腐蚀性、毒性等。 介质中所含因体的颗粒直径、含量多少。 介质温度：（℃） 所需要的流量 一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量，但必须考虑工艺变化时对流量的影响。农业用泵如果是采用明渠输水，还必须考虑渗漏及蒸发量。 压力：吸水池压力，排水池压力，管道系统中的压力降（扬程损失）。 管道系统数据（管径、长度、管道附件种类及数目，吸水池至压水池的几何标高等）。如果需要的话还应作出装置特性曲线。 在设计布置管道时，应注意如下事项：A、合理选择管道直径，管道直径大，在相同流量下、液流速度小，阻力损失小，但价格高，管道直径小，会导致阻力损失急剧增大，使所选泵的扬程增加，配带功率增加，成本和运行费用都增加。因此应从技术和经济的角度综合考虑。排出管及其管接头应考虑所能承受的最大压力。C、管道布置应尽可能布置成直管，尽量减小管道中的附件和尽量缩小管道长度，必须转弯的时候，弯头的弯曲半径应该是管道直径的3~5倍，角度尽可能大于90℃。D、泵的排出侧必须装设阀门（球阀或截止阀等）和逆止阀。阀门用来调节泵的工况点，逆止阀在液体倒流时可防止泵反转，并使泵避免水锤的打击。（当液体倒流时，会产生巨大的反向压力，使泵损坏） b. 确定流量扬程
精心整理篮式粗过滤器选型计算 粗过滤器工艺计算 1.总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T3411-1999《石油化 工泵用过滤器选用、检验及验收》、HG-T21637-1991《化工管道过滤器》。本计算仅适用 于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2.过滤面积计算 依据SH/T3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积 减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及 滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。 本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1管道截面积计算S1： 本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314m2 2.2过滤器有效过滤面积计算S2： 按照标准要求面积比取3，即S2/S1=3，即S2=S1×3=0.0314×3=0.0942m2 2.3过滤器过滤网面积计算 按照项目要求，过滤网要求0.8mm，表面积0.45m2。 本过滤器选择蓝式滤芯的表面积为0.56m2，滤篮支撑结构开孔率取50%，滤网选24目（可 拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤 面积为S=0.56×0.5×0.56=0.157m2，有效过滤面大于2.2计算结果0.0942m2，因此 在过滤面积上满足要求。 3.起始压降计算 压降计算按照标准所提供的参考公式计算，其中涉及到的物理量有雷诺数、当量长度、流体 密度、黏度等。 计算公式： 符号说明：
浅谈管道门字型支吊架的设计及计算 【文 摘】 用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进 行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。 【关键词】 管道布置 管道跨距 管架分析 管架内力计算 一、 管道的布置 对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维 修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距） 不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布 置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使 管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、 机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支 撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免 时应根据操作、检修要求设置放空、放净。 二、 管架跨距 管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max =

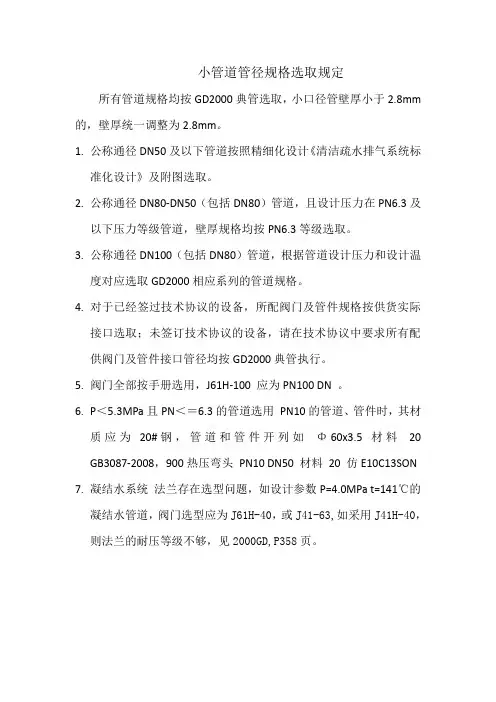

各种管道管材大集合-有您的参与更精彩 希望您的参与，使其更完整，准确。谢谢 管材管件基本知识 第一部份管材 一、钢管 钢管按其制造方法分为无缝钢管和焊接钢管两种。无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。无缝钢管可用于各种液体、气体管道等。焊接管道可用于输水管道、煤气管道、暖气管道等。 1、焊接钢管 1．1 低压流体输送用焊接钢管与镀锌焊接钢管 低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。薄壁管不宜用于输送介质，可作为套管用。 1．2 直缝卷制电焊钢管 直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。能制成几种管壁厚度。 1．3 螺旋缝焊接钢管 螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。 a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材 b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢 Q235、Q235F等钢材制造。 2、无缝钢管 无缝钢管按制造方法分为热轧管和冷拔（轧）管。冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm 时常用冷拔（轧）管。管道工程常用的无缝钢管有以下三种： 2．1 一般无缝钢管 一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。无缝钢管按外径和壁厚度供 货，在同一外径下有多种壁厚，承受的压力范围较大。通常钢管长度，热轧管为3-12.5m，冷拔（轧）管为1.5-9m。2．2 低中压锅炉用无缝钢管。低中压锅炉用无缝钢管是用10号、20号优质碳素钢制造，工作温度 二、铸铁管 铸铁管是由生铁制成。按其制造方法不同可分为：砂型离心承插直管、连续铸铁直管及砂型铁管。按其所用的材质不同可分为：灰口铁管、球墨铸铁管及高硅铁管。铸铁管多用于给水、排水和煤气等管道工程。 1、给水铸铁管 1．1 砂型离心铸铁直管。砂型离心铸铁直管之材质为灰口铸铁，适用于水及煤气等压力流体的输送。
管道泵型号的选择 管道泵型号选择依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。 1.流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产 能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。 2.装置系统所需的扬程或压力是选择管道泵的又一重要性能数据，一 般要用放大5%—10%余量后扬程来选型。 3.液体性质，包括液体介质名称，物理性质，化学性质和其它性质， 物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性，是选用泵材料和选用那一种轴封型式的重要依据。 4.装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如 侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 便拆型管道泵 本系列管道离心泵适用于工业和城市给排水，高楼建筑水塔增压供
水，消防增压，管道增压，远距离送水，采暖制冷循环等场合。该系列泵具有运行平稳、可靠、噪音低、使用范围广等优点，是一种理想的单级单吸离心式管道循环增压泵。 ISG型管道离心泵 该系列泵是根据国际ISO2858标准，并采用最新水力模型，同时参照有关国际标准研制设计而成成为SG型管道泵的替代产品。其所采用的技术标准、性能参数、试验方法等都有效采用IS型离心泵有关的ISO国际标准，具有与IS型离心泵基本相同的性能参数，其性能指标全部符合设计要求。 IRG型热水离管道泵 该系列热水管道泵是根据国际ISO2858标准，同时参照有关国际标准研制设计而成成为SG型管道泵的替代产品。其所采用的技术标准、性能参数、试验方法等都有效采用IS型离心泵有关的ISO国际标准，配备的耐高温机械密封可以承受120℃的热水，其性能指标全部符合设计要求。相关链接：https://www.doczj.com/doc/5312817956.html,/news/sybz/946.shtml
过滤器选型标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
1. 过滤器（英文filter）介绍 根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器 粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。精细过滤主要是净化流体，保护工艺安全。其精度范围基本在1微米到30微米之间。 按照制造设计要求可以分：压力容器和非压力容器 按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。非压力容器执行 SH/T3411或HGT 21637标准执行。 根据使用介质可分为：气体过滤器和液体过滤器 气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。 2. 精细过滤器过滤面积： 粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。 精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。
过滤三大曲线： 流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP） 因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。 目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。此试验台价格昂贵，目前国内仅有2-3台。目前国内的小厂家过滤器公司滤芯检测是单次通过实验。 过滤面积计算步骤： 1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材 2. 根据给定压降，对滤材进行流量压差测试。得出合适流量（L/min） 3. 根据所得流量，除以试验滤材的面积，计算流速（L/）。 4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积 5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式 篮式粗过滤器选型计算 粗过滤器工艺计算 1. 总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。本
大型管道支吊架计算选型及安装施工步骤图解 1重点、难点分析 难点： 1、管道系统复杂，支架形式多样，选型难以把握，支架易变形产生隐患；措施： 1、采用优质钢材制作； 2、进行满载荷计算，对支架进行受力分析； 3、选取经济可靠的支架； 难点： 2、管道管径大，受力集中；支架数量庞大，安全隐患点多； 措施：
1、对焊工进行技术交底，选用技术过硬焊工进行专职制作；确保焊接质量和效率； 2、对焊缝进行防腐处理，必要时进行探伤检查； 2支吊架的选型 1、计算管道重量 按设计管道支吊架间距内的管道自重、满管水重、保温层重及10%的附加重量（管道连接件等）计算； 2、设计载荷 垂直荷载：考虑制造、安装等因素，采用支吊架间距的标准荷载乘以1.35的荷载分项系数； 水平荷载：水平荷载按垂直荷载的0.3倍计算； 不考虑风荷载。
3、横担抗弯强度计算 横担存在水平推力时抗弯强度按下式计算 横担不存在水平推力时抗弯强度按下式计算
式中： rx、ry ? ?截面塑性发展系数 1)承受静力荷载或间接承受动力荷载时， rx = ry =1.05。 2)直接承受动力荷载时， rx = ry =1。 Mx、My? ?所验算截面绕x轴和绕y轴的弯矩(N?mm ) Wx、Wy ? ?所验算截面对x轴和对y轴的净截面抵抗矩(mm3 ) f? ?钢材的抗弯、抗拉强度设计值(N/mm2) 4、实例分析 现以两根DN400的无缝钢管一起做支架进行举例说明：
（1）支架具体数据如上图所示，支架间距设置为4.8m一个；（2）计算管道重量： 查阅五金手册并计算可得下表： （3）计算时，以10Kg为基数，即不满10Kg的按照10Kg计算。支架间距为4.8m，即每个支架相当于要承受4.8m管道的重量4.8mDN400无缝钢管重量： M=4.8*每m满水重=4.8*230=1104kg 故受力F=M*g=11040N （4）载荷计算
常用管道增压泵的型号规格及选型法则 定义 管道增压泵通俗的讲就是对输送各种介质的管道进行增压的泵。输送介质分为气体和液体，本文所讲的管道增压泵只能输送液体。以下对管道增压泵的各种数据分析以广州市浩雄泵业的产品为标准。 分类 按原理分：离心式、旋涡式、射流式 按结构分：立式单级、立式多级、卧式单级、卧式多级、自吸式 按材质分：HT200铸铁、SUS304不锈钢、SUS316不锈钢、H62黄铜 按用途分：生活、消防、空调、制冷、化工。 典型产品 GD立式单级管道式增压泵 gd立式单级管道式增压泵过流部件全部采用ht200铸铁制造，制造技术成熟、故障率低、性能范围广、成本低廉、振动小，是办公楼、小型小区高位水池上水、消防增压、冷却塔循环水增压、空调机组等场合用得最普遍的增压设备。... GDL立式多级管道式增压泵 GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。既具备多级泵压力大又具备管道泵安装方便的优点。叶轮、导水中段均采用国标304不锈钢冲压焊接，具有高扬程、压力大、清洁卫生，是各种场合输送冷热水理想的增压设备。 GDF耐腐蚀管道式离心泵 GDF不锈钢管道式离心泵是以GD管道式离心泵为基础模型，过流部件全部采用 SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。耐磨、耐腐蚀、寿命长、安装维护方便，
广泛用于轻纺、石油、化工、电镀、冶金、化纤、环保工程、海上工业及海水养殖等行业输 送有腐蚀性的介质。... WF卧式单级不锈钢化工离心泵 WF卧式单级不锈钢化工离心泵采用SUS304/316不锈钢铸造成型，有直连式和托架式两种。效率高，型号众多，性能范围广，耐腐蚀能力强，价格低廉。是化工厂、废水处理厂、环保 治理等领域理想的增压设备。... WFZ卧式不锈钢自吸式化工泵 WFZ不锈钢耐腐蚀化工泵采用自吸式结构设计，过流部件采用SUS304/316不锈钢铸造成型，效率高、耐腐蚀能力强、自吸功能无需每次灌液、使用方便，是环保领域、石油化工厂、电镀、污水处理厂等场合输送有腐蚀性的液体理想工具。... gdl立式多级管道式增压泵过流部件除泵体采用ht200铸铁外，其他部件全部采用sus304 不锈钢冲压焊接制造，效率高、性能范围广、压力大、低噪音、清洁卫生，是小区、单位、工厂、大厦等各种商用或民用建筑群理想的冷热水增压设备。... CRF立式多级不锈钢管道式增压泵 crf立式多级不锈钢管道泵是目前最为理想的管道增压泵，最新高效水利模型结合最新生产 工艺，过流部件全部采用sus304/316不锈钢板冲压焊接而成，并经过特殊处理，具有清洁、卫生、高效率、高扬程、大流量、低噪音等优点，是生活小区、商场、学校、写字楼、部队、事业单位等场合理想的自来水增压设备。... DL大流量高扬程增压泵 dl立式多级离心泵是目前应用最多的大流量高扬程增压泵，过流部件一般全部采用ht200 铸铁，特殊情况可以采用h62黄铜铸件叶轮，尽管全部采用ht200制造，但是其价格相对 较高，dl泵一般只用于大型建筑群、商务大厦等场合作为生活水、消防及空调制冷设备增压。...
2.1水系统管路阻力估算、管路及水泵选择 a)确定管径 一般情况下，按5℃温差来确定水流量（或按主机参数表中的额定水流量），主管道按主机最大能力的总和估算，分支管道按末端名义能力估算。根据能力查下面《能力比摩阻速查估算表》，选定管型。 b)沿程阻力计算 根据公式沿程阻力=比摩阻×管长，即H y=R×L，pa，计算时应选取最不利管路来计算：第一步：采用插值法计算具体的适用比摩阻，比如能力为，范围属于“6＜Q≤11”能力段，K r=，进行插值计算。 R=104+（）×= pa/m 第二步：根据所需管长计算沿程阻力，假设管长L=28m，则 H y= R×L=×28= pa= kpa c)局部阻力计算 作为估算，一般地，把局部阻力估算为沿程阻力的30-50%，当阀门、弯头、三通等管件较多的时候，取大值。实际计算采用如下公式： Hj=ξ*ρv2/2，ξ---局部阻力系数，ρv2/2---动压 ρv2/2动压查表插值计算，ξ局部阻力系数参考下表取值：
d)水路总阻力计算及水泵选型 水路总阻力包括：所有管道的沿程阻力、阀门、弯头、三通等管件的局部阻力、室外主机的换热器阻力（损失）、室内末端阻力（损失），后面两项与不同的主机型号和末端相关。计算式为： H q=H y+H j+H z+H m+H f H z——室外主机换热器阻力，一般取7m水柱 H m——室内末端阻力 H f——水系统余量，一般取5m水柱； 总阻力计算完成后，就可以根据总阻力选取流量满足要求的情况下能提供不小于总阻力扬程的水泵来匹配水系统。选取水泵时要根据“流量——扬程曲线”来确定，但扬程和流量不能超出所需太大（一般不超过20%），避免导致出现水力失调和运行耗能较高。 水系统的沿程阻力和局部阻力与系统水流量和所采用的管径相关，流量、管径及所使用各种配件的多少决定总阻力，流量取决于主机能力（负荷）及送回水温差，流量确定的情况下，管径越大，总阻力越小，水泵的耗能越小，但管路初投资会增大。 PE-RT地暖管的规格（参考）（红色字的为推荐使用规格、计算基准） ?计算例 现有项目系统图如下：
【文 摘】 用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进 行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。 【关键词】 管道布置 管道跨距 管架分析 管架内力计算 一、 管道的布置 对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维 修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距） 不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布 置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使 管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、 机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支 撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免 时应根据操作、检修要求设置放空、放净。 二、 管架跨距 管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max = L max ——管架最大允许跨距（m ）
变频水泵(变频离心泵、变频增压泵)选型数据手册概念及用途 变频水泵(又名变频离心泵、变频增压泵)表示用单相/三相交流变频器驱动并实时调节水泵转速以实现恒压供水一类水泵设备的统称。一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备。变频水泵是新一代全自动增压泵的典型代表产品，其具备全自动运行、恒压、清洁卫生、低噪音低震动、节能环保、使用寿命长、保护功能齐全、操作和维护简便等系列优点，被广泛用于各种城镇大中小规模建筑大厦、工农业生产制造、农业/园林灌溉等需要二次供水增压并且需要恒压自动给水的场合。以下分别介绍几种常规的卧式和立式变频水泵的特点及性能范围： 变频水泵分类 1、根据材质不同分为铸铁变频水泵和不锈钢变频水泵； 2、根据泵结构不同分为立式变频水泵和卧式变频水泵； 3、根据变频器的输入电源不同分为单相变频水泵和三相变频水泵； 4、根据水泵台数不同分为单控式变频水泵和变频供水设备(行业一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备)。 如图1，分别为卧式变频水泵、立式变频水泵和变频供水设备机组实拍图技术指标 水泵台数通常1-5台不等 必备功能全自动、恒压、压力可调 流量范围1-500m3/h 扬程范围10-250m 压力范围0.1-2.5Mpa 功率范围0.37-45Kw 进出口径DN25-DN300 主体材质铸铁或SUS304不锈钢 介质温度0-100℃
推荐产品一：JWS-BL卧式全自动恒压变频水泵(单控式) 整体介绍 JWS-BL卧式全自动变频水泵是新一代卧式结构的小型恒压供水系统，主要由卧式多级不锈钢离心泵、单相/三相交流变频器、传感器、阀门和稳压罐组成。具有全自动、恒压调速、压力可自由设定、304不锈钢清洁卫生、低震动低噪音、工作效率高、节能环保、操作简便、维护维修方便等系列优点。 功能特点 全自动。变频水泵全自动运行启停是必须具备的基本功能之一，并且是基于差量补偿的运行模式。 清洁卫生。主体材质为SUS304食品级不锈钢制造，确保了对水质的二次污染甚微。 恒压。基于闭环控制的PID控制系统，出水压力趋于恒定，管道出水口水压绝不会一大一小。 自由调节压力。无论你需要多少压力，只要在泵的性能范围内，压力都是可以随意调节。 低噪音。新一代轻型卧式多级离心泵增压，变频调速优化输出，设备无论是震动还是噪音都较小。 节能环保。基于差量补偿运行机制，差多少补多少，大大减少了无用功的输出，节能环保。 性能范围（详细数据查阅数据手册） 输入电压单相220V/50-60Hz、三相380V/50-60Hz 水泵台数1台 流量范围1-30m3/h 扬程范围10-55m 压力范围0.1-0.55Mpa 最大耐压 1.0MPa 功率范围0.37-3.0Kw 电机转速0-2900r/min 进出口径G1-G2 主体材质SUS304不锈钢 防护等级IP55 介质温度0-104℃
管道过滤器的种类与用途 一、Y型过滤器 Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。 Y型过滤器（SRYI型）螺纹Y型过滤器 夹套保温Y型过滤器衬氟Y型过滤器 技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125
过滤芯件304 316L PTFE DN32 180 145 螺栓螺母20# 304 316L DN40 195 164 过滤精度10~300目DN50 215 186 密封垫片NER PTFE DN80 285 273 环境温度+450O C~-30O C DN100 300 306 公称压力0~10.0MPa 150~600LB DN150 380 400 连接形式法兰螺纹对焊DN200 480 470 法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480 制造标准HGJ532-91 GB150-98 DN300 605 640 安装与维护： 1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保 持一致。 2、过滤器工作一段时间后，滤芯沉淀了一定的杂质，这时压力降增大，流速会下降， 需及时清除过滤器芯的杂质 3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去 的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。 4、如发现不锈钢钢丝网变形或损坏，需马上更换。 二、篮式过滤器 篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用 当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重 新装入即可。因此，使用维护极为方便。 直通平底篮式过滤器（SRBI型）直通弧底篮式过滤器（SRBII型）篮式过滤器
水泵管道选型要求 水泵在管道管线上的选型配管要求 为了提高水泵的吸入性能，水泵吸入管路应尽可能缩短，尽量少拐弯（弯头最好用大曲率半径），以减少管道阻力损失。为防止泵产生汽蚀，泵吸入管路应尽可能避免积聚气体的囊形部位，不能避免时，应在囊形部位设DN15或DN20的排气阀。当泵的吸入管为垂直方向时，吸入管上若配置异径管，则应配置偏心异径管，以免形成气囊。 为了避免管道、阀门的重量及管道热应力所产生的力和力矩超过泵进出口的最大允许外载荷，在泵的吸入和排出管道上须设置管架。泵管口允许最大载荷应由水泵制造厂提供。 垂直进口或垂直出口的泵，为了减少对泵管口的作用力，管口上方管线须设管架，其平面位置要尽量靠近管口，可以利用管廊纵梁支吊管线，所以常把泵布置在管廊下。 输送密度小于650Kg/m?的液体，如液化石油气、液氨等，泵的吸入管道应有1/10~1/100的坡度坡向泵，使气化产生的气体返回吸入罐内，以避免泵产生汽蚀。 单吸泵的进口处，最好配置一段约3倍进口直径的直管。 对于双吸泵，为了避免双向吸入水平离心泵的汽蚀，双吸入管要对称布置，以保证两边流量分配均匀。垂直管道通过弯头直接连接，但泵的轴线一定要垂直于弯头所在的平面。此时，进口配管要求尽量短，弯头接异径管，再接进口法兰。在其它条件下，泵进口前应有不小于3倍管径的直管段。 泵出口的切断阀和止回阀之间用泄液阀放净。管径大于DN50时，也可在止回阀的阀盖上开孔装放净阀。同规格泵的进出口阀门尽量采用同一标高。 非金属泵的进出口管线上阀门的重量决不可压在泵体上，应设置管架，防止压坏泵体与开关阀门时扭动阀门前后的管线。 蒸汽往复泵的排汽管线应少拐弯，在可能积聚冷凝水的部位设排放管，放空量大的还要装设消音器。进汽管线应在进汽阀前设冷凝水排放管，防止水击汽缸。 蒸汽往复泵在运行中一般有较大的振动，与泵连接的管线应很好地固定。 当水泵出口中心线和管廊柱子中心线间距离大于0.6m，出口管线上的旋启式止回阀应放在水平位置，此时不允许在阀盖

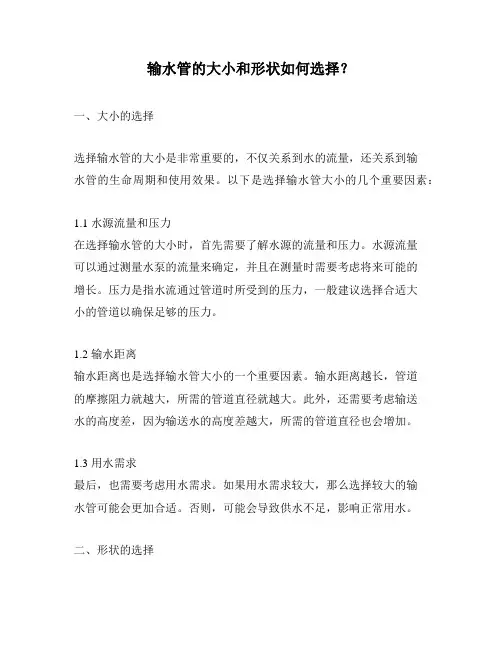

1流速与管径计算公式 水流速度取0.7 m/s，则管径计算值如下： D= 4×Q 3600×π×V = 4×6000 3600×3.14×0.7 =174 mm 空气管道的流速，一般规定为：干、支管为10~15m/s，通向空气扩散装置的竖管、小支管为4~5m/s。 2泵的选型 水管管路的水头损失=沿程水头损失+局部水头损失 沿途水头损失=(λL/d)*V^2/(2g)------------P150（层流、紊流均适用） 局部水头损失=ζ*V^2/(2g) 水管管路的水头损失=沿程水头损失+局部水头损失=(λL/d+ζ)*V^2/(2g) 式中：λ—管道沿途阻力系数；L—管道长度；ζ——局部阻力系数，有多个局部阻力系数，则要相加；d—管道内径, g—重力加速度，V—管内断面平均流速。沿途阻力系数λ和局部阻力系数ζ都可查水力学手册。 λ=64/Re 仅适用于圆管层流。对于紊流，由于运动的复杂性，其规律主要由试验确定，但可在理论上给以某些阐述。P171
沿程水头损失 （1）层流区Re＜2320（即lgRe＜3.36）λ=64/Re （2）层流转变为紊流过渡区2320＜Re＜4000（即3.36＜lgRe＜3.6），试验点散乱，流动情况比较复杂且范围不大，一般不作详细分析。 （3）紊流区Re＞4000（即lgRe＞3.6）分为紊流光滑区、紊流过渡区、紊流粗糙区。 ①紊流光滑区：不同相对粗糙度△/d试验点均落在直线cd上，说明λ与△/d无关。和层流情况相类似，λ值也仅仅与Re有关。可表示为λ=（Re），但与层流区所遵循的函数关系不同。
②紊流粗糙区：分界线ef右方，λ与Re无关，仅与△/d有关，可表示为λ=（△/d） ③紊流过度粗糙区λ=（△/d，Re）
过滤器选型计算 Final revision by standardization team on December 10, 2020.
篮式粗过滤器选型计算 粗过滤器工艺计算 1. 总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。本计算仅适用于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2. 过滤面积计算 依据SH/T 3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1 管道截面积计算S1： 本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314 m2 2.2 过滤器有效过滤面积计算S2： 按照标准要求面积比取3，即S2/ S1=3，即S2= S1×3=0.0314×3=0.0942 m2 2.3 过滤器过滤网面积计算 按照项目要求，过滤网要求0.8mm，表面积0.45m2。 本过滤器选择蓝式滤芯的表面积为0.56 m2，滤篮支撑结构开孔率取50%，滤网选24目（可拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤面积为S=0.56×0.5×0.56=0.157 m2，有效过滤面大于2.2计算结果0.0942 m2，因此在过滤面积上满足要求。
水泵选型标准 就根据用途来选用,主要考虑流量、出水扬程（压力），吸水扬程、安装环境等。 扬程 流量 1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素 2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。卧式泵拆卸装配方便， 3、易管理、但体积大， 4、价格较贵， 5、需很大占地面积；立式泵， 6、很多情况下叶轮淹没在水中， 7、任何时候可以启动， 8、便于自动盍或远程控制， 9、并且紧凑，10、安装面积小，11、价格较便宜。 3、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。 安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。 4、振动量分为：气动、电动（电动分为220v电压和380v电压）。 5、根据流量大小，选单吸泵还是双吸泵：根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。 6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5%——10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。 利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会很少，通常会碰上下列几种情况： A、第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。 B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。 选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。 A、如：要将液位输送到必须维持一定液面高度的容器中去， B、此时变稀
