静电喷涂工艺（静电喷塑）具有的优势:
不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。
静电喷塑的工艺原理:
是利用电晕放电现象使粉末涂料吸附在工件上的。其过程是这样的：粉末涂料由供粉系统借压缩空气气体送入喷枪，在喷枪前端加有高压静电发生器产生的高压，由于电晕放电，在其附近产生密集的电荷，粉末由枪嘴喷出时，形成带电涂料粒子，它受静电力的作用，被吸到与其极性相反的工件上去，随着喷上的粉末增多，电荷积聚也越多，当达到一定厚度时，由于产生静电排斥作用，便不继续吸附，从而使整个工件获得一定厚度的粉末涂层，然后经过热使粉末熔融、流平、固化，即在工件表面形成坚硬的涂膜。
静电喷塑的工艺流程：
1、前处理：
目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着
力
2、静电喷涂
目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：
利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；
落下的粉末通过回收系统回收，过筛后可以再用
3、高温固化
目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。
提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+ 保温箱体=固化炉。
4、装饰处理：
目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。
工艺步骤：罩光；转印等处理工艺
在家具行业，在对产品进行表面处理的时候，经常会使用到两种技术。一种是喷塑，另一种则是喷漆。因为这两个词听起来差不多，所以经常会有人把它们混为一谈，其实它们还是有着本质的区别的。 1、喷塑是一种表面处理工艺,也叫粉末涂料工艺,如电镀、电泳等。而喷漆却是一种作业方式，并没有界定哪一种原料范围。和它并存的还有刷漆、滚涂、批荡、刮涂等方式。 2、喷涂设备不同，喷漆是是简单的作业，只需要将油漆倒入专门的喷漆设备，用喷枪对转工件进行喷涂后等它自然干燥或是高温烘干即可，一般也就三个工序。而喷塑，需要有专门的喷涂设备。 3、喷漆比喷塑的流平要好，喷漆用的溶剂、助剂、树脂的分子结构均对流平起很大的帮助。而喷塑没有，所以常常起桔纹效果。 4、喷漆可修补，在喷漆的过程中，由于气膜过大造成的起麻点或划伤都可随时修补，因为油漆有重涂功能，而喷塑就不行。 5、喷漆的柔韧性比喷塑好，喷漆可以1mm折弯，甚至可以T弯，而喷塑就不行。 6、喷漆的外观颜色要比喷塑多，并且可以把同一样材料做成不同效果。比
如可以把塑料、木材、纸张、布匹、皮革等非金属物质做成铝质效果。但是喷塑却做不到这么多。 7、喷塑一定要经高温烘烤。但是塑料、木材、纸张、布匹、皮革不能经过高温烘烤。 8、喷漆的表面质量与喷塑相比，更容易克服底材缺陷。而喷塑表面，如处理不当，较易产生麻点、气泡等缺陷。 杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
用静电粉末喷涂设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末涂料的不同种类效果）的最终涂层。 下面来讲一下静电粉末喷涂的工艺流程。 1、前处理 目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”或“铬化层”。主要工艺步骤：除油、除锈、磷化（铬化）、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜（铬化膜），既能防锈又能增加喷塑层的附着力。 常见前处理有浸泡式、喷淋式、瀑布式三种，浸泡式需要多个浸泡槽；喷淋则需要在喷涂流水线上设置一段喷淋线；瀑布式为溶液直接从高处顺着工件流下。 2、静电喷涂 目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。 工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收。 3、固化
目的：将喷涂后的粉末固化到工件表面上。 工艺步骤：将喷涂后的工件至于200℃左右的高温炉内20分钟（固化的温度与时间根据所选粉末质量而定，特殊低温粉末固化温度为160℃左右，更加节省能源），使粉末熔融、流平、固化。 杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
烤漆与静电喷涂的区别 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
先给您介绍有关的特性： 1、的耐磨性能欠佳，这是由于它们表面光滑，所以使用中的划擦会在面板上留下痕迹。 2、烤漆有很好的耐水性能。 3、烤漆的耐高温性能一般，这是因为它们受热后会产生变色现象，但几分钟后变色情况有很大改善基本能恢复到原来的状态。 目前烤漆多用于制作，也有一些装饰饰面和家俱开始使用烤漆，但总体用量不大预计很快会被其它新型装饰替代。 其原理与相同，是利用高压所形成的来进行喷漆的新技术。它与人工喷漆相比具有效率高，浪费少，质量好，有利于工人健康等优点。图是一种旋杯式静电喷漆装置示意图。通过输漆管A进入高速旋转的金属杯B，从喷杯喷出的油漆，由于喷杯的高速旋转而被雾化。油漆雾粒子因喷杯接负高压(60—120kV)而带负电，互相排斥均匀散开，同时，在的作用下，向接正高压的工件C飞去，被吸附在工作表面上形成光亮牢固的油漆层。静电喷漆由于电场力作用范围小，所以不会污染空气．目前，静电喷漆已广泛应用于机器部件，列车车箱等加工上。 鉴别烤漆和喷漆： 一、工艺： A、烤漆：在上打三遍底漆、四遍面漆，每上一遍漆，都送入无尘衡温烤房，烘烤。 B、喷漆：在基材上磨呢子，再在上面喷上漆，自然晾干。 二、。 做法：用手摸烤漆的四边棱角，是否光滑、凭证；观察棱角的颜色，是否与门板颜色相同。 对比：A、烤漆：棱角光滑、颜色相同。证明漆膜均匀，色彩。 B、喷漆：棱角部分毛糙，颜色比门板浅。证明漆膜不均匀，色彩不饱满: 三、。 做法：对照光线，看烤漆门板表面，是否有桔皮现象。 对比：A、烤漆：门板表面光滑，无纹路、桔皮现象。 B、喷漆：门板表面有纹路，不光滑，有桔皮现象。 四、表面。 做法：用手摸烤漆门板表面，是否有尘粒、气泡。 对比：A、烤漆：门板表面平整、光滑。$_Gwo2 B、喷漆：门板表面有，不光滑，触摸有异感。 五、耐磨。 做法：用硬物击打。 对比：A、烤漆：无异常情况，漆膜无损坏。 B、喷漆：有裂痕，严重的漆膜脱落，掉。 结构与工作原理 烤漆房结构
喷塑 将塑料粉末喷涂在零件上的一种表面处理方法。 [编辑本段]静电喷涂工艺（静电喷塑）具有的优势: 不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械 强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工 艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。 [编辑本段]静电喷塑的工艺原理: 是利用电晕放电现象使粉末涂料吸附在工件上的。其过程是这样的：粉末涂料由供粉系统借压缩空气气体送入喷枪，在喷枪前端加有高压静电发生器产生的高压，由于电晕放电，在其附近产生密集的电荷，粉末由枪嘴喷出时，形成带电涂料粒子，它受静电力的作用，被吸到与其极性相反的工件上去，随着喷上的粉末增多，电荷积聚也越多，当达到一定厚度时，由于产生静电排斥作用，便不继续吸附，从而使整个工件获得一定厚度的粉末涂层，然后经过热使粉末熔融、流平、固化，即在工件表面形成坚硬的涂 膜。 [编辑本段]静电喷塑的工艺流程： 1、前处理： 目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。 主要工艺步骤：除油、除锈、磷化、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力 2、静电喷涂 目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。 工艺步骤： 利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料； 落下的粉末通过回收系统回收，过筛后可以再用 3、高温固化 目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
喷塑与喷漆的区别 (2009-09-10 09:36:54) 转载 标签： 杂谈 喷塑与喷漆的区别： 喷塑涂料(又称喷瓷涂料、复层花纹涂料、浮雕涂料、华丽喷砖、波昂喷砖)是以有机高分子聚合物或有机材料与硅溶胶等无机材料的复合物为主要成膜物质的有骨料的建筑涂料。通常用的有机高分子聚合物有苯丙乳液、纯丙乳液、环氧丙烯酸乳液、醋酸乙烯—乙烯共聚乳液、水乳型环氧树脂等。混合填料中常用金红石型钛白粉、立德粉、氧化锌、滑石粉、云母粉、石英粉以及纤维质材料如石棉绒等。助剂的品种和用量根据基料而定。按喷塑涂料的施工特点和不同层次的作用，涂层结构可分为三部分： (一)底油(底涂、底漆) 底油是首先涂布于基层上的涂层。它渗透到底材内部，增强基材的强度，同时又对底材表面进行封闭，并消除底材表面有损于涂层附着的因素，增加骨架与基材之间的结合力。 (二)中间层(中涂、骨架) 中涂是喷塑涂料特有的一层成型层，是喷塑涂料的主要组成部分。使用特制的大口径喷枪，喷涂在底油上，再经滚压，即形成质感丰满、新颖美观的立体花纹图案。骨架具有足够的粘结强度，对建筑物起到补强作用。同时骨架是喷塑涂层的主要组成部分，它增加了喷塑涂层的耐久性、耐水性及强度。 (三)面油(面涂、面漆)
面油是喷塑涂料的表面层。面油内加人各种耐晒彩色颜料，使喷塑涂层带有柔和的色泽。根据室内外的不同需要，可以喷成有光、平光涂层。面油起到美化喷塑涂层外表和提高涂层耐久性等作用。 喷漆与喷塑是当今工业表面装饰的主要途径。为了环保1982年发明了喷塑，经过20年的发展，现在用喷塑的企业不超过5%。主要是由于喷漆与喷塑的区别： ● 喷漆比喷塑的流平要好。 喷漆用的溶剂、助剂、树脂的分子结构均对流平起很大的帮助。而喷塑没有，所以常常起桔纹效果。 ● 喷漆可修补。 在喷漆的过程中，由于气膜过大造成的起麻点或划伤都可随时修补，因为油漆有重涂功能。而喷塑就不行。 ● 喷漆的柔韧（折弯）性比喷塑好。 喷漆可以1mm折弯，甚至可以T弯，而喷塑就不行。 ● 喷漆的装饰性比较丰富。 喷漆的外观颜色要比喷塑多几十倍，并且可以把同一样材料做成不同效果。比如可以把塑料、木材、纸张、布匹、皮革等非金属物质做成铝质效果。 ● 喷漆与喷塑的硬度一样 。 ● 喷塑的前处理成本低，并且比喷塑要快。 ● 喷塑一定要经高温烘烤。
静电喷涂 静电喷涂是利用高压静电电场使带负电的涂料微粒沿着电场相反的方向定向运动，并将涂料微粒吸附在工件表面的一种喷涂方法。静电喷涂设备由喷枪、喷杯以及静电喷涂高压电源等组成。 1工作原理 工作时静电喷涂的喷枪或喷盘、喷杯，涂料微粒部分接负极，工件接正极并接地，在高压电源的高电压作用下，喷枪（或喷盘、喷杯）的端部与工件之间就形成一个静电场。涂料微粒所受到的电场力与静电场的电压和涂料微粒的带电量成正比，而与喷枪和工件间的距离成反比，当电压足够高时，喷枪端部附近区域形成空气电离区，空气激烈地离子化和发热，使喷枪端部锐边或极针周围形成一个暗红色的晕圈，在黑暗中能明显看见，这时空气产生强烈的电晕放电。 涂料中的成膜物即树脂和颜料等大多数是由高分子有机化合物组成，多为导电的电介质，溶剂形涂料除成膜物外还有有机溶剂、助溶剂、固化剂、静电稀释剂、及其他各类添加剂等物质。这类溶剂性物质除了苯、二甲苯、溶剂汽油等，大多是极性物质，电阻率较低，有一定的导电能力，它们能提高涂料的带电性能。 电介质的分子结构可分为极性分子和非极性分子二种。极性分子组成的电介质在受外加电场作用时，显示出电性；非极性分子组成的电介质在外好。 涂料经喷嘴雾化后喷出，被雾化的涂料微粒通过枪口的极针或喷盘、喷杯的边缘时因接触而带电，当经过电晕放电所产生的气体电离区时，将再一次增加其表面电荷密度。这些带负电荷的涂料微粒的静电场作用下，向导极性的工件表面运动，并被沉积在工件表面上形成均匀的涂膜。 2工艺介绍 喷粉工艺也称粉沫涂装，是近几十年迅速发展起来的一种新型涂装工艺，所使用的原料是塑料粉末。早在四十年代有些国家便开始研究实验，但进展缓慢。1954年德国的詹姆将聚乙烯用流化床法涂覆成功，1962年法国的塞姆斯公司发明粉静电喷涂后，粉末涂装才开始在生产上正式采用，近几年来由于各国对环境保护的重视，对水和大气没有污染的粉末涂料，得到了迅猛发展。 突出优点 1、一次涂装可以得到较厚的涂层，例如涂覆100～300μm的涂层，用一般普通的溶剂涂料，约需涂覆4～6次，而用粉末涂料则一次就可以达到该厚度。涂层的耐腐性能很好。

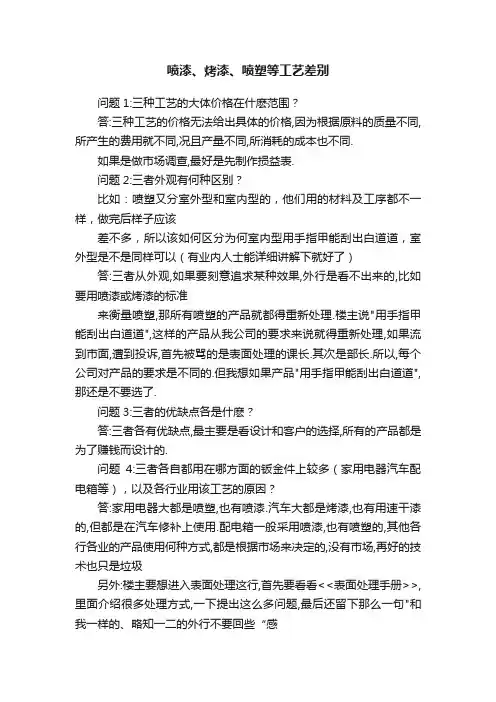

问题1:三种工艺的大体价格在什麽范围 答:三种工艺的价格无法给出具体的价格,因为根据原料的质量不同,所产生的费用就不同,况且产量不同,所消耗的成本也不同. 如果是做市场调查,最好是先制作损益表. 问题2:三者外观有何种区别 比如：喷塑又分室外型和室内型的，他们用的材料及工序都不一样，做完后样子应该差不多，所以该如何区分为何室内型用手指甲能刮出白道道，室外型是不是同样可以（有业内人士能详细讲解下就好了） 答:三者从外观,如果要刻意追求某种效果,外行是看不出来的,比如要用喷漆或烤漆的标准来衡量喷塑,那所有喷塑的产品就都得重新处理.楼主说"用手指甲能刮出白道道",这样的产品从我公司的要求来说就得重新处理,如果流到市面,遭到投诉,首先被骂的是表面处理的课长.其次是部长.所以,每个公司对产品的要求是不同的.但我想如果产品"用手指甲能刮出白道道",那还是不要选了. 问题3:三者的优缺点各是什麽 答:三者各有优缺点,最主要是看设计和客户的选择,所有的产品都是为了赚钱而设计的. 问题4:三者各自都用在哪方面的钣金件上较多（家用电器汽车配电箱等），以及各行业用该工艺的原因 答:家用电器大都是喷塑,也有喷漆.汽车大都是烤漆,也有用速干漆的,但都是在汽车修补上使用.配电箱一般采用喷漆,也有喷塑的,其他各行各业的产品使用何种方式,都是根据市场来决定的,没有市场,再好的技术也只是垃圾 另外:楼主要想进入表面处理这行,首先要看看<<表面处理手册>>,里面介绍很多处理方式,一下提出这么多问题,最后还留下那么一句"和我一样的、略知一二的外行不要回些“感觉”“好象”之言",实在不妥,没有一个人是万能的,没准三个人都只对其中某种工艺了解,及三家之言于一体,你的问题就解决了,可看到你后面的话,三人都不回帖,那你不是一个答案都没有,所以,发帖要注意措辞. 楼上回答有点问题 喷塑不止橘皮,它可以喷成高光、平光、亚光、纱纹、小皱纹、大皱纹（橘皮），所以三者不能从外表上区分的。 烤漆是喷了几层后烘烤的，喷漆是在空气中凉干。 喷漆是依靠油漆的粘着力，价格不太清楚。 喷塑（粉末）是靠静电的吸引力。每平方十块左右。 1、从我的认知角度来理解楼主的看法出发,三者的价格由高到低应该是喷塑,烤漆,喷漆,可能是我所接触的都是量产工艺.
末静电喷涂技术的工艺流程(粉末静电喷涂技术的典型工艺流程为)： 工件前处理→喷粉→固化→检查→成品 1.1 前处理 工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。 1.2 喷粉 1.2.1 粉末静电喷涂的基本原理 工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。 1.2.2 粉末静电喷涂的基本原料 用室内型环氧聚酯粉末涂料。它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于 1.3g/m3、含油量小于1.0×10-5％(质量分数)] 1.2.3 粉末静电喷涂的施工工艺 ●静电高压60-90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。 ●静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低 ●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
金属表面处理-喷漆和喷粉的区别 严格来说喷涂是喷油和喷粉还有喷锌的总称，喷漆与喷油同一种处理工艺，这里我们统称它为喷漆。 而喷粉则为另外一种工艺，也有人称作喷塑，这里我们统称它为喷粉。 在所有带“喷”字的作业中，喷漆可以说是最简单的作业了。只需要将油漆倒入专门的喷漆设备，用喷枪对转工件进行喷涂后等它自然干燥或是高温烘干即可，所以相对来说是最简单的一个物理过程。 由于所使用到的设备、工艺各不相同，所以出来的质感与价格也不同。 【一】下面简单区分一下，他们到底有什么区别。 1. 喷漆是借助于压缩空气将液态涂料（俗称油漆）分散成漆雾微粒粘附在被涂物表面，而喷粉是借助于压缩空气拱粉在高压静电作用下分散成粉雾颗粒通过电场吸附在被涂物表面。 2. 喷粉正确的叫法是静电粉末喷涂，不是简单的能用喷漆枪完成的。静电粉末喷涂设备的组成是供粉桶（用压缩空气供粉）、高压静电发生器、静电喷粉枪组成。喷涂的粉末，也叫塑粉，全称是塑料粉末。种类主要包括户外粉末和户内粉末。主要是环氧树脂类型的户外粉末和油漆根本就是两种成分的东西。 【二】喷塑和喷漆工艺的特点分析 喷粉工艺 1，粉末涂料不含任何溶剂，是100%固体分的涂料，它的制造、运输、贮存和施工解决了因溶剂而造成的污染问题，改善了操作人员的劳动条件，有利于操作人员的身体健康。 2，简化涂装工艺，采用喷粉工艺涂装只需喷粉、固化、冷却等3道工序，一次成膜。大大简化了涂装工序，缩短了生产周期，当天就能出产品。在粉末涂料静电涂装中，配置自动涂装机械和回收循环系统，就能形成自动化生产，从而节省了能源和资源，提高了生产效率。 3，粉末涂料利用率高，粉末涂料可以直接涂覆至被涂物表面，经烘烤固化后形成涂膜，而且未被涂上的粉末回收后可再送入供粉系统中使用，粉末涂料的利用率约在95%以上。 4，粉末涂膜性能好、坚固耐用，粉末涂料可以利用常温不溶于溶剂的树脂，或不易溶解而无法液体化的高分子树脂来制备具有各种功能的高性能涂膜。且粉末涂料在制备或成膜时，没有溶剂加入和释放，不会产生贯通涂膜的针孔，因此涂膜更致密。 5，可实现一次性涂装粉末涂料，一次涂装就能得到50～300μm厚的涂膜，并且不易产生油漆厚涂时的滴垂或积滞（积油），不发生溶剂针孔，不造成厚膜涂装的缺陷，而且边角覆盖率也很高。而油漆一般一次涂装的膜厚在5～20μm，如果要得到厚涂膜或中高档要求的涂膜，必须经过多次涂装方可实现。 6，换色困难，周期较长。由于粉末涂料调色不可能像油漆那样可以用原色料现场调配，粉末涂料的颜色在出厂时已经确定，如果要改变其颜色，就需要改变粉末涂料的配方，所以很难在短时间内完成调色工作。由于采用静电喷涂，如果作业过程中间换色，就必须将喷枪、供粉器、喷粉室、输粉管、回收系统等全部清理干净，否则将严重影响涂膜表面质量。特别是深色与浅色的变换更为复杂，故不易在短时间内变换多种色调。 7，不易实现涂层薄膜化，由静电喷塑的工艺原理所致，粉末涂料的膜厚一般均在50μm 以上，即使粉末涂料精良，施工条件良好，最低的膜厚也在40μm左右，要形成40μm以下的涂膜目前十分困难。
静电喷涂工艺（静电喷塑）具有的优势: 不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。 静电喷塑的工艺原理: 是利用电晕放电现象使粉末涂料吸附在工件上的。其过程是这样的：粉末涂料由供粉系统借压缩空气气体送入喷枪，在喷枪前端加有高压静电发生器产生的高压，由于电晕放电，在其附近产生密集的电荷，粉末由枪嘴喷出时，形成带电涂料粒子，它受静电力的作用，被吸到与其极性相反的工件上去，随着喷上的粉末增多，电荷积聚也越多，当达到一定厚度时，由于产生静电排斥作用，便不继续吸附，从而使整个工件获得一定厚度的粉末涂层，然后经过热使粉末熔融、流平、固化，即在工件表面形成坚硬的涂膜。 静电喷塑的工艺流程： 1、前处理： 目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。 主要工艺步骤：除油、除锈、磷化、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着
力 2、静电喷涂 目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。 工艺步骤： 利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料； 落下的粉末通过回收系统回收，过筛后可以再用 3、高温固化 目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。 工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。 提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+ 保温箱体=固化炉。 4、装饰处理： 目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。 工艺步骤：罩光；转印等处理工艺
粉末静电喷涂标准工艺 1.目的: 规范静电粉末喷涂调枪,喷涂,换色程序,使喷粉师付实际操作标准化作业,提升产品一次性合格率。 2.范围: 适用于晶炬饭金喷塑车间自动喷房和手动喷台。 3.职责: 各喷粉师傅需严格按工艺文件执行 4、粉末静电喷涂的施工工艺 4.1喷枪静电高压一般为60-80kV电压过高容易造成粉 末反弹和边缘麻点;电压过低上粉率低。喷返工件一般为40-50KV。 4.2静电电流10-30μA电流过高容易发生放电击穿粉末涂层;电流过低上粉率低。返喷件为10-20UA 4.3流速压力0.30—0.55MPa.流速压力越高则粉末的堆积速度越快,有利于快速获得预定厚度的涂层,但过高就会增加粉末用量和喷枪的磨损速度。 4.4雾化压力0.30—0.45MPa适当增大雾化压力能够保持粉末涂层的厚度均匀,但过高会使送粉部件快速磨损。适当 降低雾化压力能够提高粉末的覆盖能力,但过低容易使送粉部件堵塞,同时出粉不均匀,容易吐粉。清枪压力0.5MPa 清枪压力过高会加速枪头磨损,过低容易造
成枪头堵塞供粉桶流化压力0.04-0.10MPa供粉桶流化压力过高会降低粉末密度使生产效率下降,过低容易呈现供粉不足或者粉末结团。 5.5喷枪口至工件的距离150-300mm喷枪口至工件的距离过近容易发生放电 击穿粉末涂层,过远会增加粉末用量和降低生产效率。 5.6喷枪行程一般为450-600MM每秒 5.7操作时应先喷工件死角位置,然后横扫,再竖扫,如没有自动枪时最少需横,竖,横三遍才能够达到标准膜厚。 6、粉末静电喷涂的主要设备 6.1喷枪和静电控制器 金马喷枪除了内藏式电极针,外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。静电控制器产生需要的静电高压并维持其稳定,动摇范围小于10%。6.2供粉系统 供粉系统由振动筛和供粉桶组成,供粉桶将粉末流化到规定水平后通过粉泵和送粉管供给喷枪喷涂工件。 6.3回收系统喷枪喷出的粉末除一部分吸附到工件表面上 (一般为50%~70%)外,其余局部自然沉降。沉降过程中的粉末一部分被喷粉棚侧壁的旋风回收器收集,利用离心分离原理使粒径较大的粉末粒子(12μm以上)分 离进去并送回振动筛重新利用。 6.4喷粉室体顶板和壁板采用透光聚丙烯塑料材质,以最大限度减少粉末黏附量,防止静电荷累积干扰静电场。 7、粉末固化的基本工艺
静电喷塑工艺
喷涂前处理工艺及控制 （时间:2004-5-9 16:36:00 共有 86人次浏览） 4.11.1 引言 涂装目的是利用涂层的屏蔽作用使基体与环境隔离，防止外界腐蚀性介质接触漆膜下面的金属基体。但金属底材在加工、运输和贮存的过程中，表面存在不同程度的油污、锈蚀、氧化皮、污垢等污染物，这些物质如不去除，将会影响底材的涂装和涂层的寿命。如底材除油不清，会使磷化上膜不全、粉层附着不好，表面容易产生缩孔，使水、氧气和离子会穿透涂层进入金属表面，造成底材腐蚀。底材除锈不清，残存在金属表面的氧化物会蔓延扩展，疏松的氧化物会使涂层脱落而降低附着力和耐蚀性。底材磷化不好，磷化膜的微孔结构和耐蚀性受损，涂层的附着力和耐蚀性降低。同样，后清洗不干净，基材表面残留有酸、碱会使涂膜起泡，与金属的界面被破坏，加速金属在涂层下的腐蚀。因此，搞好涂装前处理是确保涂层耐蚀性的关键。据有关专家验证，各种因素对涂层寿命的影响是：表面处理占49.5%，其它因素占有26.5%，其余才是涂料本身的性能和质量。由此可见，涂装前处理十分重要，必须充分重视。 文中是结合该公司以处理冷轧板0.5/Q235型韩国普项钢板、使用沈阳帕卡前处理药液为例，来阐述前处理工艺及控制。 4.11.2 前处理工艺流程 当无锈蚀工件时，其流程I 如下：
预除油→除油→热水洗→冷水洗→冷水洗→预表调→表调→磷化→冷水洗→纯水洗(1)→纯水洗(2)。 当有锈蚀工件时，其流程Ⅱ如下： 预除油→除油→热水洗→冷水洗→酸洗→冷水洗→表调→磷化→冷水洗→纯水洗(1)→纯水洗(2)。 4.11.3 钢板表面前处理 根据该公司生产周期短特点，一般实行工艺流程I。下面结合前处理线设备特点来进行阐述。 4.11.3.1 金属表面的除油 喷涂前的金属表面，由于经过冲压、油封等工序，形成一层或薄或厚的油污，油污将使金属与涂层隔离，极大的影响涂层的附着力和涂层的色度，若涂层和金属表面不能牢固地结合，在一定条件下就会起泡、开裂、脱落。因此，必须在喷涂前先除去工件表面的油污。 4.11.3.1.1 除油的基本原理 按钢板上油污的化学性质，可分为两大类，皂化类和非皂化类。凡由动植物油制备的不溶于水而密度较轻的油腻物质称为油脂。其主要成份是脂肪(甘油三酸酯)占95%以上，这类油脂与碱作用分解成能溶于水的脂肪酸盐(肥皂)和甘油，属于皂化类。矿物油是烃类碳氢化合物的混合物，不溶于水即为非皂化类。 除油方法可分为有机溶剂除油、化学除油、超声波除油、机械除油等，我公司根据设备和工件特点采用化学除油，一是皂化作用，利用除油液中的碱与动植物(油污)作用发生分解，生成极易溶于水的甘油和硬脂酸钠。二是表面活性物质对皂化、非皂化性的油脂的乳化作用除去工件表面上的各种油污。所谓乳化作用是除油液中的碱仅能使金属表面的非皂化类油膜产生破裂或聚成油滴，并不能彻底清除，利用乳化剂(即表面活性剂)的乳化作用可防止油污互聚，使它成为极小的油珠悬浮于碱性溶液中，从而达到除油的目的。 4.11.3.1.2 工艺参数与控制 在除油液配方确定的情况下，合适的温度控制、有效成份的浓度以及除油液的喷淋压力是工艺控制的主要因素。以沈阳帕卡前处理药液为例，其工艺参数为：温度：45～65℃；喷淋压力：0.04～0.08MPa；游离碱度：8～14点。 ⑴温度控制：一般对于非离子表面活性剂，在一定的温度下，随着温度的升高会降低其在溶液中的溶解度，并在某一温度使溶液变浊，即浊点。浊点前后表面活性剂的性质显著不同。温度低于浊点起泡力大，达到浊点起泡力急剧下降(见图4-11-1)，温度超过浊点则出现破乳，此时表面活性剂与水不相溶，失去乳化作用。为此，除油槽液温度可控制在邻近浊点甚至高于浊点，即工作液喷淋到冷工件时，工件表面的除油液实际温度会降到浊点以下，此时表面活性剂具有最高的渗透力，除油效果最佳，另外可抑制泡沫的形成。 ⑵浓度控制，有效成份的浓度是通过测定工作液的游离碱度来进行控制的。根据游离碱度要按时补充除油粉。随着除油液工作时间的延长，各表面活性剂的有效浓度会损失或失效，而碱度并不降低，须定期更换除油工作液，
先给您介绍有关的特性： 1、的耐磨性能欠佳，这是由于它们表面光滑，所以使用中的划擦会在面板上留下痕迹。 2、烤漆有很好的耐水性能。 3、烤漆的耐高温性能一般，这是因为它们受热后会产生变色现象，但几分钟后变色情况有很大改善基本能恢复到原来的状态。目前烤漆多用于制作，也有一些装饰饰面和家俱开始使用烤漆，但总体用量不大预计很快会被其它新型装饰替代。其原理与相同，是利用高压所形成的来进行喷漆的新技术。它与人工喷漆相比具有效率高，浪费少，质量好，有利于工人健康等优点。图是一种旋杯式静电喷漆装置示意图。通过输漆管A进入高速旋转的金属杯B，从喷杯喷出的油漆，由于喷杯的高速旋转而被雾化。油漆雾粒子因喷杯接负高压(60—120kV)而带负电，互相排斥均匀散开，同时，在的作用下，向接正高压的工件C飞去，被吸附在工作表面上形成光亮牢固的油漆层。静电喷漆由于电场力作用范围小，所以不会污染空气．目前，静电喷漆已广泛应用于机器部件，列车车箱等加工上。鉴别烤漆和喷漆： 一、工艺： A、烤漆：在上打三遍底漆、四遍面漆，每上一遍漆，都送入无尘衡温烤房，烘烤。 B、喷漆：在基材上磨呢子，再在上面喷上漆，自然晾干。 二、。
做法：用手摸烤漆的四边棱角，是否光滑、凭证；观察棱角的颜色，是否与门板颜色相同。对比：A、烤漆：棱角光滑、颜色相同。证明漆膜均匀，色彩。 B、喷漆：棱角部分毛糙，颜色比门板浅。证明漆膜不均匀，色彩不饱满: 三、。做法：对照光线，看烤漆门板表面，是否有桔皮现象。对比：A、烤漆：门板表面光滑，无纹路、桔皮现象。 B、喷漆：门板表面有纹路，不光滑，有桔皮现象。 四、表面。做法：用手摸烤漆门板表面，是否有尘粒、气泡。对比：A、烤漆：门板表面平整、光滑。$_G w o 2 B、喷漆：门板表面有，不光滑，触摸有异感。 五、耐磨。做法：用硬物击打。对比：A、烤漆：无异常情况，漆膜无损坏。 B、喷漆：有裂痕，严重的漆膜脱落，掉。
浅析喷塑与喷漆的工艺特点 摘要：本文较为详细地介绍了喷塑与喷漆二者之间的工艺特点，为正确地选择喷塑工艺或喷漆工艺，从技术可行性和经济合理性两方面提供了参考依据，以确保产品表面涂层质量且具有良好的性价比。 0 引言 随着科学技术的迅猛发展，各种新型的工程材料层出不穷，正逐渐进入人们的视野，应用于生产及生活之中。然而，基于性能和经济性考虑，要想在短时间内，用新型的工程材料取代目前广泛应用的黑色金属是不可能的，也是不现实的。在目前的情况下，在工农业生产以及日常的生活用品中，钢铁制品仍占有绝对的份额。以钢铁为原材料，制成各种零部件以后，必须对零部件的表面进行适当的处理，否则，其表面裸露在大气中的零部件，与空气中的氧气发生化学反应后，会很快出现腐蚀现象，将使零部件逐渐失去其原有功能，最后使得整个设备或产品无法使用，造成资源的浪费。 表面处理技术，包含表面覆盖技术、表面改性技术及复合表面处理技术三部分。而在这三部分中，应用最广泛的是表面覆盖技术，在该技术中应用最多的是涂装工艺，因为该工艺具有质优价廉的显著特点，在满足零部件防腐功能的同时，还具有良好的装饰作用。五光十色的艳丽色彩，使人们在充分享受现代物质文明带来便利的同时，也会产生视觉上的美感，使人们赏心悦目，心情舒畅，给人以精神享受。传统的涂装工艺仅指喷漆工艺，随着科学技术的不断进步，从八十年代起喷塑工艺作为后起之秀，在我国逐渐进入了涂装领域，且在某些应用领域大有形成取代喷漆工艺之势。因此，现在我们所指的涂装工艺，包含喷漆工艺和喷塑工艺两部分。用油漆对产品表面进行涂装已有数千年的历史，在今后相当长的时期内，喷漆工艺在相当宽广的领域里仍将发挥其主导作用;而喷塑工艺的历史虽然仅有短短的五十余年，但其优异的涂层性能及良好的经济性已愈来愈被广大用户所认可。因此，对于这两种工艺不能简单的厚此薄彼，而是各有千秋，应具体情况，具体分析，在特定的使用条件下，寻求相对最佳的涂装工艺。为了达到此目的，就应对喷塑工艺和喷漆工艺的工艺特点有一个较为全面的了解，只有这样，才能在对工件的涂装工作中做到有的放矢，取得较好的涂装效果。下面我们就这两种涂装工艺的特点，做一简要概述。 1 喷塑工艺与喷漆工艺各自的特点 1.1 喷塑工艺 1.1.1 无溶剂、减少公害 油漆在生产、运输、储存以及施工过程中，由于溶剂的挥发会给大气或水造成严重污染，并给操作人员带来身体伤害。如果保管和操作不当很容易引起火灾，此外废漆处理也十分困难。而粉末涂料不含任何溶剂，是100%的固体份涂料，它的制造、运输、储存和施工解决了因溶剂而造成的污染问题，改善了操作人员的劳动条件，有利于操作人员的身心健康。 1.1.2 简化涂装工艺，提高涂装效率
静电喷塑技术要求及参 考工艺 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
技术要求 外观：无发蓝、麻点、黑点、针空、脱皮、粉团、桔皮、露底、碰伤、变形。 厚度：40-200μm。在同一平面内距边缘10mm以内测量，测量时将测厚仪探头垂直接触待测面，每次测量上、中、下、左、右五点，取五点的平均值为厚度结果（五点中的最小值不能低于标准值）。 附着力：在厚度合格的零件表面上用刀片纵横刻划出11条间隔1 mm的线，使之形成100个小方格。刀刃要垂直于表面，用力要均匀，深度划至钣金件。用氧化锌（医用）胶布粘贴划格处，再以垂直方向揭起胶布，肉眼（或放大镜）检查涂层脱落情况。光泽度：在同一平面内距边缘10mm以内测量，测量时将光泽仪探头垂直接触待测面，每次测量上、中、下、左、右五点，取五点的平均值为光泽度结果（五点中的最小值不能低于标准值）。 色差：ΔE≤。用色差计测量。 参考工艺 1. 除锈工序：1）工件打磨(手工消除工件锈斑、锈块) 2）盐酸除锈（常温，浓度30%）15分钟 3）清水清洗2分钟 2. 除油工序：1）脱脂剂、除油粉(包括预脱脂和主脱脂) 2）清水清洗2分钟 3. 表面调整工序：1）胶汰表调剂（常温，PH8--10，浓度%）3--5分钟
4. 磷化工序：1）磷化液＋促进剂%（20--35℃，PH2--4）15--25分钟 2）纯水清洗2分钟 3）烘干，5-10分钟，须在8小时内喷塑 5. 喷塑工序：1）清件（工件吹风，清渣，刷掉工件污垢） 2）工件喷塑，厚度符合客户需求。静电电压60—70KV，气压适当 3）烘烤185--190℃，恒温保持15—20分钟 6. 出件：工件出炉后，小心轻放，软性包装
喷涂与喷焊的区别 1.与基体金属的结合形成不同: 喷涂层与零件表面主要为机械结合，结合强度低，约为 5MPa～50MPa，抗冲击性能差。喷熔涂层与零件表面为冶金结合，结合强度高，约为300MPa～700MPa。 2. 喷涂材料不同: 喷焊要求使用自熔性合金粉末,而喷涂则对粉末的自熔性要求不高,且不一定是自熔性合金粉末,各种自熔性合金粉末既可用于喷焊又可用于喷涂,但喷涂粉末不具备自熔性只能用于喷涂而不能用于喷焊工艺。 3. 工件受热情况不同: 喷涂与喷焊过程中,喷前预热温度不同,工件受热影响不同,喷后工件的组织、性能亦不同。 4. 涂层的致密性不同: 喷焊层致密,而喷涂层中有少量孔隙（孔隙率和均匀程度是喷涂的重要检验依据）。 5. 承受载荷的能力不同: 喷涂层一般能承受大面积接触,多在有润滑条件的工作表面,配合面以及其它受力较小的工况条件下使用,喷焊层却能承受较大的冲击力,挤压应力或接触应力等。
热喷涂定义是这样原一系列过程 ：以某种形式的热源将喷涂材料加热，受热的材料形成熔融或半熔融状态的微粒，这些微粒以一定的速度冲击并沉积在基体表面上，形成具有一定特性的喷涂层。 喷涂材料喷涂材料有粉、线、带和棒等不同形态，它们的成分是金属、合金、瓷、金属瓷及塑料等。粉末材料居重要地位，种类逾百种。线材与带材多为金属或合金（复合线材尚含有瓷或塑料）；棒材只有十几种，多为氧化物瓷。 喷涂方法以提供热源的不同，可分为燃烧法及电热法。前者包括燃烧火焰喷涂、爆炸喷涂及高速火焰喷涂(HVOF);后者包括电弧喷涂及等离子喷涂（又分常压等离子喷涂与水稳等离子喷涂）。 喷涂工艺对涂层产生重要影响的是喷涂湿度（严格地说，是熔滴冲击基体表面时的温度）和熔滴冲击表面的速度。 涂层的形成及其评价:喷涂材料经过具有某种热源形式的喷涂设备喷射之后，在到达被喷涂的基体表面之前，其飞行时间只有几千分之一秒或更少。在如此之短的时间，它被加热、熔化或半熔化，形成细小而分散的熔滴，冲向基体表面，被击成扁平的叠状小片，先前生成的扁片又被后来者所覆盖，很快就形成由很多扁平罗叠而成的覆盖层，即为喷涂层。热源湿度越高，熔滴冲击速度越大，形成的涂层越致密。涂层性能与诸多因素有关。
静电喷涂的基本原理及技术参数 工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在 喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。 1.2.2 粉末静电喷涂的基本原料 用室内型环氧聚酯粉末涂料。它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)] 1.2.3 粉末静电喷涂的施工工艺 ●静电高压60-90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。 ●静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低 ●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定 厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。 ●雾化压力0.30～0.45MPa。适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。 ●清枪压力0.5MPa。清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。 ●供粉桶流化压力0.04～0.10MPa。供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。
粉末静电喷涂技术的工艺流程 工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。 1.2.2 粉末静电喷涂的基本原料 用室内型环氧聚酯粉末涂料。它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)] 1.2.3 粉末静电喷涂的施工工艺 静电高压60-90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。 静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低 流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
雾化压力0.30～0.45MPa。适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。 清枪压力0.5MPa。清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。 供粉桶流化压力0.04～0.10MPa。供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。 喷枪口至工件的距离150～300mm。喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。 输送链速度4.5～5.5m／min。输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。 1.2.4 粉末静电喷涂的主要设备 喷枪和静电控制器 喷枪除了传统的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。静电控制器产生需要的静电高压并维持其稳定，波动范围小于10％。 供粉系统 供粉系统由新粉桶、旋转筛和供粉桶组成。粉末涂料先加入到新粉桶，压缩空气通过新粉桶底部的流化板上的微孔使粉末预流化，再经过粉泵输送到旋转筛。旋转筛分离出粒径过大的粉末粒子(100μm以上)，剩余粉末下落到供粉桶。供粉桶将粉末流化到规定程度后通过粉泵和送粉管供给喷枪喷涂工件。 回收系统 喷枪喷出的粉末除一部分吸附到工件表面上(一般为50％～70％，本公司为70％)外，其余部分自然沉降。沉降过程中的粉末
静电喷塑技术要求及参考 工艺 This model paper was revised by the Standardization Office on December 10, 2020
技术要求 外观：无发蓝、麻点、黑点、针空、脱皮、粉团、桔皮、露底、碰伤、变形。 厚度：40-200μm。在同一平面内距边缘10mm以内测量，测量时将测厚仪探头垂直接触待测面，每次测量上、中、下、左、右五点，取五点的平均值为厚度结果（五点中的最小值不能低于标准值）。 附着力：在厚度合格的零件表面上用刀片纵横刻划出11条间隔1 mm的线，使之形成100个小方格。刀刃要垂直于表面，用力要均匀，深度划至钣金件。用氧化锌（医用）胶布粘贴划格处，再以垂直方向揭起胶布，肉眼（或放大镜）检查涂层脱落情况。光泽度：在同一平面内距边缘10mm以内测量，测量时将光泽仪探头垂直接触待测面，每次测量上、中、下、左、右五点，取五点的平均值为光泽度结果（五点中的最小值不能低于标准值）。 色差：ΔE≤。用色差计测量。 参考工艺 1. 除锈工序：1）工件打磨(手工消除工件锈斑、锈块) 2）盐酸除锈（常温，浓度30%）15分钟 3）清水清洗2分钟 2. 除油工序：1）脱脂剂、除油粉(包括预脱脂和主脱脂) 2）清水清洗2分钟 3. 表面调整工序：1）胶汰表调剂（常温，PH8--10，浓度%）3--5分钟
4. 磷化工序：1）磷化液＋促进剂%（20--35℃，PH2--4）15--25分钟 2）纯水清洗2分钟 3）烘干，5-10分钟，须在8小时内喷塑 5. 喷塑工序：1）清件（工件吹风，清渣，刷掉工件污垢） 2）工件喷塑，厚度符合客户需求。静电电压60—70KV，气压适当 3）烘烤185--190℃，恒温保持15—20分钟 6. 出件：工件出炉后，小心轻放，软性包装
烤漆，在家具制造中新兴的一种喷漆制作方法（工艺）。其方法是：在打磨到一定粗糙程度的基底上（通常是高密度板材），进入真空烤房喷上若干层油漆。并经高温烘烤定型。 用静电粉末喷涂设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末涂料的不同种类效果）的最终涂层；喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺，成本也在同效果的喷漆之下。 区别：工作环境不同：烤漆真空烤房；静电喷塑静电环境 工艺不同 机器设备不同 静电喷涂是利用高压静电电场使带负电的涂料微粒沿着电场相反的方向定向运动，并将涂料微粒吸附在工件表面的一种喷涂方法。静电喷涂设备由喷枪、喷杯以及静电喷涂高压电源等组成。 工作时静电喷涂的喷枪或喷盘、喷杯，涂料微粒部分接负极，工件接正极并接地，在高压电源的高电压作用下，喷枪（或喷盘、喷杯）的端部与工件之间就形成一个静电场。涂料微粒所受到的电场力与静电场的电压和涂料微粒的带电量成正比，而与喷枪和工件间的距离成反比，当电压足够高时，喷枪端部附
近区域形成空气电离区，空气激烈地离子化和发热，使喷枪端部锐边或极针周围形成一个暗红色的晕圈，在黑暗中能明显看见，这时空气产生强烈的电晕放电。 涂料中的成膜物即树脂和颜料等大多数是由高分子有机化合物组成，多为导电的电介质，溶剂形涂料除成膜物外还有有机溶剂、助溶剂、固化剂、静电稀释剂、及其他各类添加剂等物质。这类溶剂性物质除了苯、二甲苯、溶剂汽油等，大多是极性物质，电阻率较低，有一定的导电能力，它们能提高涂料的带电性能。 电介质的分子结构可分为极性分子和非极性分子二种。极性分子组成的电介质在受外加电场作用时，显示出电性；非极性分子组成的电介质在外好。 涂料经喷嘴雾化后喷出，被雾化的涂料微粒通过枪口的极针或喷盘、喷杯的边缘时因接触而带电，当经过电晕放电所产生的气体电离区时，将再一次增加其表面电荷密度。这些带负电荷的涂料微粒的静电场作用下，向导极性的工件表面运动，并被沉积在工件表面上形成均匀的涂膜。 杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
