常用电线导管知识
电气工程中，常用的电线导管主要有金属和塑料电线管两种，它们的分类也不同。
工程图纸中对导管的标注常用以下符号： SC:焊接钢管; JRC:水煤气钢管; MT:黑铁电线管;
JGD:套接紧定式镀锌铁管; KBG:薄壁镀锌铁管;
PC\PVC(阻燃管):聚氯乙烯硬质电线管; KPC:聚氯乙烯塑料波纹电线管
KBG,JDG 是薄壁电线管的一个变种,属于行业标准标注,不是国标,和SC 等不是一回事
SC 是规范上的焊管,而且是厚壁的,壁厚通常不小于3mm
一、 金属电线导管
1、在建筑工程中金属导管按管壁厚度可分为厚壁导管和薄壁导管。
金属管
按钢管成型工艺可分为焊接钢管和无缝钢管。
a 、焊接钢管就是焊管,它是由钢带切割成窄钢条,然后用模具冷加工裹成管状，然后专用焊机接着将一条管缝焊接，外焊缝打磨光亮，一般的焊管的内毛刺不打的，只有精密焊管才打内毛刺。
b 、无缝钢管就是用圆柱形钢锭热拉成管状,所以看不见焊缝承受压力比焊管大。
2、导管的连接
厚壁电线导管一般用套丝连接，薄壁电线导管一般用紧定式或压接式连接，在等电位接地方面，除了紧定式不需要做之外，其他方式需要用铜芯软线做跨接接地。
3、常用金属管连接配件
JDG弯头 JDG直管对接头 JDG螺纹接头（简称盒接）
铸铁离墙马（铝合金离墙马）八角一次拉伸开关盒 86一次拉伸开关盒
带筋骑马卡铁皮骑马卡灯笼卡
弯管器弹簧卡电线管吊钩
接地卡镀锌牙条（丝杆）
KBG弯头 KBG盒接 KBG直通接头
KBG管扣压钳电管套丝器

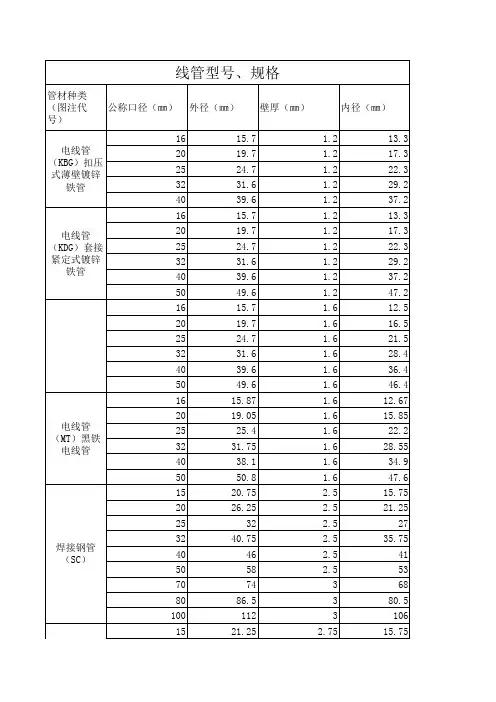

4、KBG电线管参数
JDG电线管参数
二、塑料电线导管
用作电线导管的塑料管主要有PVC，PE，高密度聚氯乙烯管等，主要是小直径的管材用的比较多。塑料电线管一般用于临时性的建筑或室外，用于室外时需注意防水。
三、软管
软管一般用于设备末端，电气工程中一般都是包塑金属软管，柔软性比较好，规范规定动力工程中末端长度不超过，照明工程中软管长度不超过。
包塑金属软管金属软管接头
四、管配件介绍
JDG配件
金属电线导管直接对接头采用优质管材加工而成，双面镀锌保护，供管与管连接用。管接头中间有一道滚压的定位凹槽，所形成的锥度，可使导管插入紧定位，密封性好，暗敷时沙浆甚至水份不易进入导管内；而凹槽深度与导管壁后一致，导管插入后内壁平整光滑，不影响穿线。靠近管接头两端各有一个（32以上两个）带紧定螺纹孔，该螺纹孔的长度大于管接头壁厚，是用冲压工艺由管内壁向管外壁冲压形成凸起后再攻丝形成，螺纹圈数增多使紧定连接更牢靠。紧定螺钉为特制，紧拧呈六角形并有“+”、字槽，另一端呈窝状，靠近续拧紧紧定螺钉，直至拧断“脖颈”，使导管与接头成为一体，无需再做跨接地线。规格有六种，与相应的导管配套使用。
螺纹接头采用优质管材加工而成，双面镀锌保护，供管与盒连接用。与导管连接的一端，有一个（32以上两个）带紧定螺钉的螺纹孔，紧定螺钉和螺纹孔的结构尺寸与直管接头相同。与按线盒连接的一端，带有一个爪形锁母和一个六角锁母夹紧按线盒壁面既可，无须再做跨接地线。规格有六种，与相应的导管配套使用。
专用弯管器由铸模浇铸成型，再经过精密加工而成，规格有∮16、∮20、∮25三种，供现场弯曲相应管径的必备工具。
KBG配件
直管接头“采用优质管材加工，供管与管连接；中间有深度与电线导管壁厚一致的U型槽，规格有五种，各自与相应规格的电线导管配套使用。
弯管接头：采用优质管材经滚压成型，为90°弯角。有四倍弯、六倍弯两种型式，其弯曲半径分别是管径的4和6倍。
螺纹接头：采用优质管材经加工成型，供管与盒连接。有I型、II型两种型式，各有五种规格，与相应规格的导管配套使用。
五、建筑工程中监理验收的重点项目
1、管线敷设的美观度，一般要求横平竖直，成排管线排列整齐；
2、镀锌金属管镀锌质量是否合格，外表光滑无棘刺，无漏镀锌的现象；
3、接头处漏出螺纹是否符合要求（一般漏出2丝即可）
4、管线连接处是否已经做好接地跨接线（JDG管连接可不用做）
5、接线盒是否松动
6、管线固定点间距是否符合要求（薄壁管管径20mm以下，间距1m，25~32mm，
间距）
7、 JDG管连接时紧定螺丝是否已经完全拧断螺丝头
8、壁厚小于2mm的金属管，不得套管熔焊连接，镀锌钢管不得对口焊接。
9、当绝缘导管在砌体上剔槽埋设时，保护层厚度大于15mm
10、室外埋地敷设的电缆导管，埋深不应小于
11、薄壁金属电线管不得埋地敷设
12、刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在
动力工程中不大于，在照明工程中不大于；
13、导管和线槽，在建筑物变形缝处，应设补偿装置。
