星型卸料器
泊头市庆功机械设备有限公司

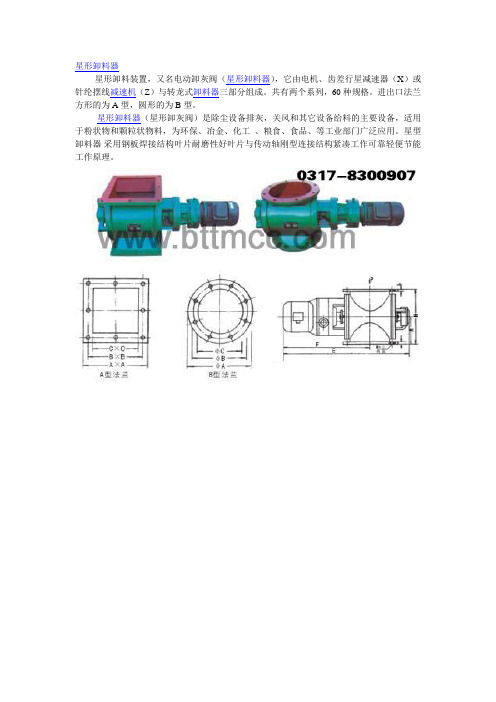

星型卸料器说明图
星型卸料器参数
型号
数据名称YJD
2
YJD
4
YJD
6
YJD
8
YJD
10
YJD
12
YJD
14
YJD
16
YJD
18
YJD
20
YJD
26
YJD
30
卸料量L/r 2 4 6 8 10 12 14 16 18 20 26 30 r/min Z型33 也可按用户要求订作
工作温度℃T≤80℃
物料粉状，颗粒状
电机
型号Y801-4 Y802-4 Y90S-4 Y90L-4
Y100
L1-4
Y100
L1-4 KW 0.55 0.75 1.1 1.5 2.2 3 r/min 1390 1400 1430
重量53 71 86 101 121 141 161 181 191 221 251 301
A型外形安装尺寸表(mm)
型号 A B C E F M H h n-φYJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17
型号 A B C E F M H h ￠
300*450440 395 300 1120 690 225 450 20 12-￠18 300*460400 360 300 1090 680 230 460 20 12-￠18 300*500400 360 300 1090 680 300 500 20 12-￠18 400*600550 500 400 1300 960 300 600 20 12-￠18 400*600530 480 400 1400 1000 300 600 25 12-￠18 500*680630 585 500 1510 1100 340 680 25 12-￠18
B型外形安装尺寸表(mm)
型号φAφBφC E F M H h n-φYJD02型250 210 150 650 420 122.5 225 12 8-9 YJD04型280 240 180 758 526 140 280 15 8-11 YJD06型300 260 200 778 536 150 300 15 8-11 YJD08型320 280 220 798 546 160 320 18 8-11 YJD10型340 300 240 880 628 170 340 18 8-13 YJD12型360 320 260 900 638 180 360 18 8-13 YJD14型380 340 280 920 648 190 380 20 8-17 YJD16型400 360 300 960 678 200 400 20 8-17 YJD18型420 380 320 980 688 220 440 22 8-17 YJD20型440 400 340 1000 698 230 460 22 8-17 YJD26型500 460 400 1150 740 260 520 24 8-17
型号 A B C E F M H h ￠440 390 300 1120 690 225 450 20 12-￠22
￠300*45
490 445 350 1200 700 250 500 25 12-￠22
￠350*50
520 480 400 1200 700 250 500 25 12-￠22
￠400*50
630 580 500 1500 1100 340 680 25 12-￠22
￠500*68
星型卸料器使用说明：
1、星型卸料器在出厂前减速机已注足润滑油00号润滑脂,卸灰阀已注足锂基润滑脂,投入使用后6-10个月内,传动及轴承部件应增补或更换油脂,若在环境温度高,湿润或空气中灰尘过多时,应适当缩短换油时间.
2、星型卸料器在运输及安装过程中,应保持平稳、避免碰撞、以至造成壳体断裂变形等.
3、星型卸料器输出轴与输入轴与其它零件配件时,不答应直接、锤击、以防损坏.
4、卸料器在运转过程中,避免因物料颗粒大,粘接力强引起的设备超载运转,或除
尘器中遗贸异物造成的设备卡壳或电机短路导致设备或损坏,建议用户及时栓查并加装过载保护装置.
5、星型卸料器合用于连续工作制,答应正反向运转.
6、星型卸料器在使用过程中,如设备泛起沿轴向漏风、漏灰等现象,可坚固压料盖即可.
星型卸料器 星型卸料器由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器三部分组成。共有两个系列，60种规格。进出口法兰方形的为A型，圆形的为B型。 星型卸料器是粉体工程专上的储存、给料、定量供料、气流输送和除尘设备系统中排灰的主要设备，旋风除尘器出口都配有星型卸料器，将除尘器灰斗中粉尘及时排出又保证除尘系统的密闭。此卸料器适用于粉状物和颗粒状物料，为环保、冶金、化工、粮食、食品、等工业部门广泛应用。 星型卸料器阀体和叶轮可用钢板焊制，也可铸造。采用铸种造结构叶片耐磨性好，叶片与传动轴钢型连接结构紧凑工作可靠，轻便节能。 工作原理： 星型卸料器工作时，粉尘靠重力落入，充满上面和侧面的星形叶片空格。叶片转子由电动机通过减速机转动轴带动，叶轮转到下部粉尘靠自重卸下。这种卸尘器一般都安装在除尘器灰斗下部，为保证连接处的严密不漏风，在回转卸料器的上部应经常保持（储存）一定高度的粉尘。因为叶轮转动时，卸完粉尘后叶轮转上的那一面经常是没有粉尘的，所以容易使空气漏入脉冲控制仪。 星型卸料器的特点： 1, 结构紧凑,造型美观,使用方便。 2, 运转平稳,噪音低。 3, 由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善。 4, 可按用户要求设计制造。 5, 产品在出厂前,以注有针轮摆线减速机专用润滑脂,请定期检查加油。 星型卸料器可以用在收集物料系统中,作为料仓的卸料器,星型卸料器目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用. 星型卸料器 YJD系列卸料装置，又名电动卸灰阀（星型卸料器），它由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器三部分组成。共有两个系列，60种规格。进出口法兰的为A型，圆形的为B型。 星型卸料器（星型卸灰阀）是除尘设备排灰，关风和其它设备给料的主要设备，适用于粉状物和颗粒状物料，为环保、冶金、化工、粮食、食品、等工业部门广泛应用。星型卸料器采用钢板焊接结构叶片耐磨性好叶片与传动轴刚型连接结构紧凑工作可靠轻便节能工作原理。 一、星型卸料器，结构通常是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。 二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出，因此，星形卸料器可以定量而连续地卸料。 三、星形卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统，星形卸料器可以均匀，连续地向输料管供料，以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上、下部气压隔断而起到锁气作用。因此，星形卸料器是气力输送系统中常用的重要部件。 四、星形卸料器可以用在收集物料系统中，作为料仓的卸料器。星形卸料器是目前国内最先进的卸料装置，
不能不了解的星型卸料器知识 来源：通明除尘设备,专业除尘器除尘配件制造商发布时间：2012-6-21 14:02:26 卸料器，又称关风器，是气力输送和通风除尘网络中的一种重要设备。现在市场上的卸料器主要有：星型卸料器、振动卸料器、梨式卸料器、电动双侧梨式卸料器、YJD a型星型卸料器等。今天，我们主要了解下，星型卸料器的特点以及在使用时的一些注意事项。 首先，先了解下星型卸料器的特点。星型卸料器是一种环保附属设备，广泛应用于冶金，化工，粮食，水泥，筑路，干燥设备等工业行业项目中。通常情况下组成星型卸料的结构是带有数片叶片的转子叶轮，壳体，密封件及减速器，电动机。 星型卸料器的特点有以下几点： 1.配用摆线轮减速机，结构紧凑，稳定可靠。 2.轴承座移位阀体外侧，隔断尘粒直接来源，延长轴承使用寿命，方便维修。 3.对于压力输出系统或负压输出系统，星型卸料器能以均匀、连续地向输料管供料， 以保证气力输出管内的气，固体比较稳定，从而使气力输送能正常工作；同时，又能将卸料器的上，下部气压隔断起到锁气作用。 4.采用弹性叶轮、增强柔性密封，消除叶轮卡住现象。 其次是星型卸料器在使用过程中我们应该注意的事项。 1.星型卸料器是可以允许连续工作制，允许正反向运转。 2.星型卸料器输出轴与输入轴与其它零件配件时，不允许直接、锤击、以防损坏。 3.在星型卸料器运输及安装过程中，要保持平稳、避免碰撞、以至造成壳体断裂变形 等。 4.在使用过程中，如设备出现沿轴向漏风、漏灰等现象，可坚固压料盖即可。 5.在运转过程中，避免因物料颗粒大，粘接力强引起的设备超载运转，或除尘器中遗 贸异物造成的设备卡壳或电机短路导致设备或损坏，建议用户及时检查并加装过载保护装置。 星型卸料器应该说是在众多卸料器中比较常用的，这也就要求我们对其有更多的了解。以上的信息，希望对您有所
云南新龙矿物质饲料有限公司 YJD星型卸料器技术要求 一、星型卸料器分类： ⑴、按照进出口法兰形式分：A型星型卸料器(法兰口为方形)和B型星型卸料器(法兰口 为圆形)。 ⑵、按密封层数分：单层、双层、三层。 ⑶、按结构和用途分：普通型、耐压型和耐高温型。 1、普通型：可以用在80℃以下及常温的通常物料上，它可以连续均匀向输料管内供料。 2、耐压型：它采用封闭型转子，可以广泛用在吸送式、压送式气体输送系统和负压输送 设备上，它可以保证输送管内的气体压力不泄漏，能够安全的输送和吸收物料，它不但可以耐压，而且兼顾普通型功能。 3、耐高温型：它所输送物料的温度可达280℃，由于轴承、减速器与壳体有一定距离， 对于高温、润滑都有较大改善，能防止超细粉料与轴承接触。 二、星型卸料器的介绍： 1、星型卸料器又称旋转给料器、锁气阀、星型卸料阀、星型下料器。 2、星型卸料器组成：由带数片叶片的转子叶轮、壳体、密封件、减速器、电动机等组成， 其中减速器又分齿差行星减速器Y和摆线针轮减速器X。 3、星型卸料器工作原理：星型卸料器工作时，粉尘靠自重落入，充填在叶片之间的空隙 中，随叶片的旋转而在下部卸出。 4、星型卸料器带有压力平衡装置，可用在正压、负压输送系统，可以均匀、连续地向输 料管供料，同时又能将卸料器的上、下部气压隔断而起锁气作用。 5、星型卸料器可以用在收集物料系统，作为料仓的卸料器；星型卸料器是目前国内最先 进的卸料装置，常用在除尘系统作为除尘系统的重要设备之一，特别适用于粉尘、小颗粒物料。 6、星型卸料器适用于连续工作制，正、反转均可使用。 三、星型卸料器的主要组成部分： 1、壳体：星型卸料器作为一种环保设备，可采用铸铁、铸钢、不锈钢、碳钢等多种材料， 并在壳体侧部加装检查孔，便于用户在工作过程中随时观察进灰、卸灰情况。 2、叶轮：星型卸料器采用耐磨转子叶轮，转子叶片的端部衬四氟乙稀密封条，能保证叶 片端部与壳体内壁有良好接触，并且磨损后可方便地调节叶片端部。 四、星型卸料器的安装维护： 1、在运转过程中，避免因物料颗粒大，粘接力强引起的设备超载运转或除尘器中遗留异 物造成设备卡壳或电机短路导致设备损坏，建议加装过载保护装置(干式过载保护离合器，代替了以往产品中的安全销)。 2、在使用过程中，如设备引起轴向漏风、漏灰等现象，可紧固压料盖即可。 3、星型卸料器在运输和安装过程中，应保持平稳，避免碰撞，以至造成壳体断裂变形等。 4、星型卸料器安装输出轴和输入轴与其它零配件时，不应直接锤击，以防损坏。
星型卸料器 泊头市庆功机械设备有限公司 星型卸料器说明图
星型卸料器参数型号 数据名称YJD 2 YJD 4 YJD 6 YJD 8 YJD 10 YJD 12 YJD 14 YJD 16 YJD 18 YJD 20 YJD 26 YJD 30 卸料量L/r 2 4 6 8 10 12 14 16 18 20 26 30 r/min Z型33 也可按用户要求订作 工作温度℃T≤80℃ 物料粉状，颗粒状 电机 型号Y801-4 Y802-4 Y90S-4 Y90L-4 Y100 L1-4 Y100 L1-4 KW 0.55 0.75 1.1 1.5 2.2 3 r/min 1390 1400 1430 重量53 71 86 101 121 141 161 181 191 221 251 301 A型外形安装尺寸表(mm) 型号 A B C E F M H h n-φYJD02型240 200 150 650 420 122.5 225 12 8-9 YJD04型260 230 180 758 526 140 280 15 8-11 YJD06型280 250 200 778 536 150 300 15 8-11 YJD08型300 270 220 798 546 160 320 18 8-11 YJD10型320 290 240 880 628 170 340 18 8-13 YJD12型340 310 260 900 638 180 360 18 8-13 YJD14型360 330 280 920 648 190 380 20 8-17 YJD16型380 350 300 960 678 200 400 20 8-17 YJD18型400 370 320 980 688 220 440 22 8-17 YJD20型420 390 340 1000 698 230 460 22 8-17 YJD26型480 450 400 1150 740 260 520 24 8-17 YJD30型600 520 440 1190 755 300 600 24 12-17 型号 A B C E F M H h ￠ 300*450440 395 300 1120 690 225 450 20 12-￠18 300*460400 360 300 1090 680 230 460 20 12-￠18 300*500400 360 300 1090 680 300 500 20 12-￠18 400*600550 500 400 1300 960 300 600 20 12-￠18 400*600530 480 400 1400 1000 300 600 25 12-￠18
双层重锤翻板阀与星型卸灰阀的使用选择 曹卫军 青州中联水泥有限公司，山东省潍坊青州市 262507 摘要：随着新环保法的实施，节能减排成为水泥行业面临的最大问题，除了改变生产工艺流程外，收尘器的应用成为解决该问题最有效途径之一。而卸料阀是除尘器排灰送风和其他设备给料的主要设备，其中双层重锤翻板阀和星型卸灰阀的应用最为广泛。我公司综合现场设备使用情况，本着以节能、节约维修成本为目的，在能满足生产需要的前提下，用双层重锤翻板阀替换部分星型卸灰阀。关键词:水泥行业、星型卸料器、双层重锤翻板阀、选择 目前除尘器在水泥行业已得到广泛应用，除尘器的良好运行在改善环境、回收物料、减少大气污染、保障作业人员身体健康方面作用显著，所以越来越受到人们的重视。而卸料阀是除尘设备排灰，送风，给料的主要设备，与收尘器的功能紧密相关。我厂在建设期采购卸料阀时，考虑到星型卸灰阀卸料时，上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出，因此它可以定量而连续地卸料，同时又能将卸料器的上、下部气压隔断而起到锁气作用。并且其结构紧凑，使用方便，运转平稳，噪音低等优点，所以在烧成窑尾、烧成窑头、煤粉制备收尘器下的卸灰阀均采用了星型卸灰阀。但在设备使用过程中，特别是窑头窑尾收尘器下的星型卸灰阀，由于我厂物料粉尘偏硬，窑头窑尾收尘器处粉尘量多，负压大造成星型卸料器出现了一系列问题，影响了整个烧成系统的正常运转。问题如下： 1、卸料器壁因总是处在卸料摩擦条件下造成外壳磨破，引起漏料，漏风。 2、在安装使用过程中，除尘器中遗留异物（如焊条头、碎铁渣、螺栓、螺母等）造成设备卡壳或电机短路造成设备损坏
星型卸料阀 星型卸料阀又称旋转给料器，锁气阀，星型卸料阀，星型下料器，星型卸料器等名称星型卸灰阀主要分为方型卸灰阀圆型卸灰阀做为一种特殊的卸料装备, 在清洁和清洗工作中起到了很大的作用。 星型卸料阀常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料阀可以均匀，连续地向输料管供料。电动锁风阀以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上、下部气压隔断而起到锁气作用。因此，星型卸料阀是气力输送系统中常用的重要部件。星型卸料阀当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出。因此，星型卸料阀可以定量而连续地卸料。 星型卸料阀可以用在收集物料系统中，作为料仓的卸料器星型卸灰料阀是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一。星型卸灰阀特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。 耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。耐高温型星型卸灰阀输送物料的温度可达800°C,采用链轮连接。星型卸灰阀减速机和卸料器壳体有一定的距离。 型号Typ e 每转体 积 Volum e/ Rotatio n 减速电机型 号 (Speed-do wn motmodel) 转速 （Rew） 工作温度 （Work temperature ） 重量 (Weigh t) 安装联接尺寸Installation Dimension KW r/min℃Kg A B C A1B1C1H L L1N-Φ 2型2立升/ 转 Y801-4/0.5 5 24≤30055 Φ24 Φ20 Φ15 2402001502405305858-Φ11 4型4立升/ 转 Y801-4/0.5 5 24≤30065 Φ28 Φ24 Φ18 2802301802805606158-Φ13 6型6立升/ 转 Y801-4/0.5 5 24≤30075 Φ30 Φ26 Φ20 2902502003005856358-Φ13 8型8立升/ 转 Y802-4/0.7 5 24≤30085 Φ32 Φ28 Φ22 3102702203206006558-Φ13 10型10立升 /转 Y90S-4/1.124≤30095 Φ34 Φ30 Φ24 3302902403406507108-Φ15 12型12立升 /转 Y90S-4/1.124≤300110 Φ36 Φ32 Φ26 3503102603606707308-Φ15
星型卸料器又称放料阀\卸灰锁风阀,是除尘设备排灰、送风和其它设备给料的主要设备，适用于粉状物料和颗料状物料。结构紧凑，造型美观，使用方便。运转平稳，噪音低。由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大改善。 型号每转体积减速电机型号转速 工作温度 重量安装联接尺寸Installation Dimension KW r/min ℃Kg A B C A1 B1 C1 H L N-Φ 2型2立升/转XLD2-59-0.55 24 ≤280 80 Φ240 Φ200 Φ150 240 200 150 240 870 8-Φ11 4型4立升/转XLD2-59-0.55 24 ≤280 100 Φ280 Φ240 Φ180 280 230 180 280 910 8-Φ13 6型6立升/转XLD2-59-0.55 24 ≤280 120 Φ300 Φ260 Φ200 290 250 200 300 930 8-Φ13 8型8立升/转XLD3-59-0.75 24 ≤280 130 Φ320 Φ280 Φ220 310 270 220 320 995 8-Φ13 10型10立升/ 转 XLD3-59-1.1 24 ≤280 140 Φ340 Φ300 Φ240 330 290 240 340 1030 8-Φ15 12型12立升/ 转 XLD3-59-1.1 24 ≤280 150 Φ360 Φ320 Φ260 350 310 260 360 1050 8-Φ15 14型14立升/ 转 XLD3-59-1.1 24 ≤280 165 Φ380 Φ340 Φ280 380 330 280 380 1070 8-Φ18 16型16立升/ 转 XLD3-59-1.1 24 ≤280 175 Φ400 Φ360 Φ300 400 350 300 400 1090 8-Φ18 18型18立升/ 转 XLD3-59-1.5 24 ≤280 210 Φ420 Φ380 Φ320 420 370 320 420 1140 8-Φ18 20型20立升/ 转 XLD3-59-1.5 24 ≤280 230 Φ440 Φ400 Φ340 440 390 340 440 1160 8-Φ18 26型26立升/ 转 XLD4-59-1.5 24 ≤280 300 Φ500 Φ460 Φ400 510 450 400 520 1260 8-Φ18 30型30立升/ 转 XLD4-59-2.2 24 ≤280 350 Φ540 Φ500 Φ440 540 490 440 560 1335 8-Φ18 40型40立升/ 转 XLD4-59-/3 24 ≤280 570 Φ610 Φ560 Φ480 600 550 480 620 1470 16-Φ18 60型60立升/ 转 XLD4-59-3 24 ≤280 600 Φ660 Φ610 Φ500 660 6610 500 680 1500 16-Φ18 80型80立升/ 转 XLD5-59-4 24 ≤280 490 Φ670 Φ620 Φ540 670 620 540 720 1580 16-Φ18 100型100立升/ 转 XLD5-59-4 24 ≤280 900 Φ740 Φ680 Φ600 730 680 600 800 1700 16-Φ18 250型250立升/ 转 XLD6-59-5.5 24 ≤280 1100 1060×900 960×800 860×700 1000 2050 22-Φ20
一、星型卸料器分普通型耐压型耐高温型三大类 耐压型:它采用封闭型转子可以广泛用在吸送式压送式气流输送系统和负压输送设备上它可以保证输送管内的气流压力不泄漏能够安全的输送和收结物料所以在这方面称为万锁气机它不但可以耐压同时兼备普通型功能. 耐高温型:根据物料输送和下料口的温升不同因为温质对机体膨胀有影响以及对轴承和油封系统不利。 普通型:可以用在80度以下及常温的通常物料上它可以连续均匀向输料管内供料而在系统和分离收尘部它又可以作为卸料器功能. 二、星型卸料器的作用 1.星型卸料器常用在气力输出系统中对于压力输出系统或负压输出系统星型卸料器可以均匀连续地向输料管供料.以保证气力输出管内的气、固体比较稳定从而使气力输送能正常工作同时又能将卸料器的上、下部气压隔断而起到锁气作用.因此星型卸料器是气力输送系统中常用的重要部件.
2.当上部料仓的物料靠自重落下充填在叶片之间的空隙中随叶片的旋转而在下部卸出.因此星型卸料器可以定量而连续地卸料. 3.星型卸料器可以用在收集物料系统中作为料仓的卸料器.星型卸料器是目前国内最先进的卸料装置常用在除尘系统中作为除尘系统的重要设备之一.它特别适用于粉尘小颗粒物料深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用. 4.耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离能防止超细粉料与轴承接触.耐高温型卸料器输送物料的温度可达500°C采用链轮连接.减速机和卸料器壳体有一定的距离. 三、卸料装置分三部分，电机、摆线针轮减速与转龙式卸灰阀， （1）通过采用行星转动原理，输入输出轴在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。 （2）密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高。
星型卸灰阀的原理与故障 星型卸灰阀又称电动锁气阀，星型卸料器，旋转给料器，锁气阀，通常星型卸料器的结构是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。 一、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出，因此，星型卸料器可以定量而连续地卸料。 二、星型卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料器可以均匀，连续地向输料管供料，以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上、下部气压隔断而起到锁气作用。因此，星型卸料器是气力输送系统中常用的重要部件。 三、星型卸料器可以用在收集物料系统中，作为料仓的卸料器。星型卸料器是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一，卸料器特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。 四、星型卸灰阀的上、下法兰口基本是方形或圆形，也可以由用户选定。 其优点是：工作平稳可靠、卸料均匀准确、结构优化、体积小、密封性能好、维护方便、轻便节能、使用寿命长等等。也是干燥、粉尘、颗粒、固体输送设备不可缺少的设备之一。星型卸灰阀依靠物料的重力作用及给料机工作机构的强制作用，将仓内的物料卸出并连续均匀地喂入下一装置中去。星型卸灰阀主要由电机、减速机、壳体、叶轮、主轴、轴承、左右端盖组成。采用优质钢板焊接结构，叶片耐磨性强，集传动装置、传动轴、叶片联为一体。星型卸灰阀又称星型卸料器的常见故障有： 1、星型卸料器适用于连续工作制，允许正反向运转。 2、卸料器输出轴与输入轴与其它零件配件时，不允许直接、锤击、以防损坏。 3、星型卸料器在运输及安装过程中，应保持平稳、避免碰撞、以至造成壳体断裂变形等。 4、在使用过程中，如设备出现沿轴向漏风、漏灰等现象，可坚固压料盖即可。 5、在运转过程中，避免因物料颗粒大，粘接力强引起的设备超载运转，或除尘器中遗贸异物造成的设备卡壳或电机短路导致设备或损坏，建议用户及时栓查并加装过载保护装置。 6、星型卸料器在出厂前减速机已注足润滑油00号润滑脂，星型卸灰阀已注足锂基润滑脂，投入使用后6-10个月内，传动及轴承部件应补充或更换油脂，若在环境温度高，潮湿或空气中灰尘过多时，应适当缩短换油时间。
星型卸料阀又称旋转给料器，锁气阀，星型卸料阀，星型下料器，星型卸料器等名称星型卸灰阀主要分为方型卸灰阀圆型卸灰阀做为一种特殊的卸料装备, 在清洁和清洗工作中起到了很大的作用。星型卸料阀由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。主要安装于除尘器的灰斗排灰，也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。 一、星型卸灰阀的法兰接口方式主要有两种，方口为A 型，圆口为B型。也可根据客户要求定做长方形及其他异形规格的卸灰阀。 常用型号主要技术参数如下： A型卸灰阀外形安装尺寸表(mm)
B型卸灰阀外形安装尺寸表 (mm) 二、卸料阀 卸料阀又称刚性叶轮给料机或星形卸料器，按材质要求选型为铸铁、A3钢板、不锈钢。其中铸铁为普通型，钢板为大型号焊接型，不锈钢为耐高温或耐腐蚀型。 星型卸料阀是各类除尘设备排灰工艺中重要组成部分，保证密封料仓和连续或间断排灰的作用；在高负压电除尘器灰斗保留一定高度的灰柱具有显著的密封作用。 华菱公司在原卸灰阀结构上具有如下改进： （1）为防止料仓落入异物卡阻卸料器叶轮，烧损电机，采用干式过载保护离合器，代替了以往产品中的安全销。
（2）在叶轮上方的壳体侧部加装了检查孔。 （3）为防止叶轮两端部因密封不良漏灰进入轴承，叶轮端部下侧扩有卸灰槽；为防止高温导致轴承润滑不良，将轴承座改为外链接。 （4）叶轮与端盖，动与静的结合部采用合金耐磨套。 （5）驱动装置有齿差行星减速机，摆线针轮减速机两种，根据需要选型。 （6）叶轮装上丁腈橡胶皮，避免粉尘挤进轴承和大颗粒堵料的现象。 （7）卸灰阀上部通常配以手动闸板阀，方便检修、排障与更换。 三、刚性叶轮给料机星形卸料装置，又名电动卸灰阀（星形卸料阀），它由电机、齿差行星减速器（X）或针纶摆线减速机（Z）与转龙式卸料器三部分组成。共有两个系列，60种规格。进出口法兰方形的为A型，圆形的为B型。 刚性叶轮给料机（星形卸料阀）是除尘设备排灰，关风和其它设备给料的主要设备，适用于粉状物和颗粒状物料，为环保、冶金、化工、粮食、食品、等工业部门广泛应用。星型卸料器采用钢板焊接结构叶片耐磨性好叶片与传动轴刚型连接结构紧凑工作可靠轻便节能工作原理。
不锈钢星型卸料器详细介绍 不锈钢星型卸料器有链传动和直连式两个系列,进出料口分圆形法兰和方形法兰两种。用户可根据需要自行选择,不锈钢星型卸料器材质中含有合金元素如:镍、钼、钛、铌、铜、氮等,以满足各种用途对不锈钢组织和性能的要求,比普通钢长久耐用耐腐蚀性好强度高,表面美观,不必表面处理,维护简单清洁,光洁度高焊接 性能好,具有无磁或弱磁性,硬度高的优点。 不锈钢星型卸料器是粉体工程专上的储存、给料、定量供料、气流输送和除尘设备系统中排灰的主要设备，适用于粉状物和颗粒状物料，为环保、冶金、化工、粮食、食品、等工业部门广泛应用。不锈钢星形卸料装置材质为(SS304，SS304L，SS316，316L，SS836L)它不但耐高温，而且还耐腐蚀，无污染，在特殊的应用场合需要有零保护功能时，在不锈钢星型卸料装置的端部可以方便的配置传感器，以实现在线监控和现场监控。不锈钢星型卸料装置能够在食品和药品行业中起到和发挥它更好的效率。 不锈钢星型卸料器特点： 1、是指卸料器的壳体及转子，轴等均采用不锈钢材质，不锈钢一词不仅仅是单纯指一种不锈钢，而是表示多种工业不锈钢，每种不锈钢都在其特定的应用领域具有良好的性能，生活中所说的通过磁铁吸附来辨别不锈钢优劣、真伪的方法是片面。 2、不锈钢星型卸料装置材质中含有合金元素如：镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求，比普通钢长久耐用耐腐蚀性好强度高，表面美观，不必表面处理，维护简单清洁，光洁度高焊接性能好，具有无磁或弱磁性，硬度高的优点。 不锈钢星型卸料器A型外形安装尺寸表(mm)
不锈钢星型卸料器B型外形安装尺寸表 (mm) 不锈钢卸料器性能参数表
星型卸灰阀 星型卸灰阀又称星型卸料器，俗称卸料器，卸灰阀，卸料阀，电动锁气器，本阀由江苏金泰诺液压机械设计，又集中了国内外最先进的卸灰阀优点，并多年来结合实际用户使用情况精制而成。 星型卸灰阀按其外形结构分为圆形星型卸灰阀和方形星型卸灰阀，其优点是：工作平稳可靠、卸料均匀准确、结构优化、体积小、密封性能好、维护方便、轻便节能、使用寿命长等等。也是干燥、粉尘、颗粒、固体输送设备不可缺少的设备之一。 本阀安装于除尘器灰斗排灰，广泛应用于化工、冶金、矿山、水泥、除尘、环保、电力、粮食等行业的给料卸灰系统。并可按客户要求定做各种非标星型卸灰阀。 星型卸灰阀工作原理： 星型卸灰阀依靠物料的重力作用及给料机工作机构的强制作用，将仓内的物料卸出并连续均匀地喂入下一装置中去。星型卸灰阀主要由电机、减速机、壳体、叶轮、主轴、轴承、左右端盖组成。采用优质钢板焊接结构，叶片耐磨性强，集传动装置、传动轴、叶片联为一体。 由于星型卸灰阀的轴承和减速机都是向外凸出，能够避免粉尘挤进轴承和大颗粒物料卡死现象。工作时由减速电机通过联轴带动叶轮转动，把壳体上部的物料均匀带到下部，由下一个装置把物料送走。所以，星型卸灰阀只能直立安装，而不允许水平安装，给料机的上部要保持一定的料柱。 星型卸灰阀的三种分类 普通型：可以用在80度以下及常温的通常物料上，它可以连续均匀向输料管内供料，而在系统和分离收尘部，它又可以作为卸料器功能。 耐压型：它采用封闭型转子，可以广泛用在吸送式、压送式气流输送系统和负压输送设备上，它可以保证输送管内的气流压力不泄漏，能够安全的输送和收结物料，所以在这方面称为万锁气器，它不但可以耐压，同时兼备普通型功能。 耐高温型：根据物料输送和下料口的温升不同因为温质对机体膨胀有影响，以及对轴承和油封系统不利，我厂设计了耐高温型外装式结构卸灰阀，它把运转部分与物料接触的箱体部分分离开来，可以安全的把轴承运转和油封系统不受交温影响而正常工作，此类产品不但耐高温，还可以针对由于吸温性物料和金属性粉末的输送和接受，具有很好的效果因为这类物体有穿透性，穿透油封装置物料直入轴承，导致运转不受而损坏机械，正是有外装的特点，它不会和物料接触。耐高温型卸灰阀输送物料的温度可达500°C，采用链轮连接。
