单晶硅太阳能电池/DSSC/PERC技术 2015-10-20 单晶硅太阳能电池 2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH 的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、去磷硅玻璃、等离子刻蚀、镀减反射膜、丝网印刷、快速烧结和检测分装等主要步骤。本文介绍的是晶硅太阳能电池片生产的一般工艺与设备。 一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。该工序主要用来对硅片的一些技术
太阳能电池板（组件）生产工艺 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库 组件高效和高寿命如何保证： 1、高转换效率、高质量的电池片； 2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 3、合理的封装工艺 4、员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 太阳电池组装工艺简介： 工艺简介：在这里只简单的介绍一下工艺的作用，给大家一个感性的认识. 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA 时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应
晶体硅太阳能电池的制造 工艺流程 This model paper was revised by the Standardization Office on December 10, 2020
提高太阳能电池的转换效率和降低成本是太阳能电池技术发展的主流。 晶体硅太阳能电池的制造工艺流程说明如下： （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为－。 （5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。 （6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。 （7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。 （8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。 （9）烧结：将电池芯片烧结于镍或铜的底板上。 （10）测试分档：按规定参数规范，测试分类。
由此可见，太阳能电池芯片的制造采用的工艺方法与半导体器件基本相同，生产的工艺设备也基本相同，但工艺加工精度远低于集成电路芯片的制造要求，这为太阳能电池的规模生产提供了有利条件。
太阳能电池板的生产工艺流程 太阳能电池板的生产工艺流程 封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的太阳能电池板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得客户满意的关键，所以太阳能电池板的封装质量非常重要。 (1)流程 电池检测——正面焊接——检验——背面串接——检验——敷设(玻璃清洗、材料切割、玻璃预处理、敷设)——层压——去毛边(去边、清洗)——装边框(涂胶、装角键、冲孔、装框、擦洗余胶)——焊接接线盒——高压测试——组件测试——外观检验——包装入库。 (2)组件高效和高寿命的保证措施 高转换效率、高质量的电池片；高质量的原材料，例如，高的交联度的EVA、高黏结强度的封装剂(中性硅酮树脂胶)、高透光率高强度的钢化玻璃等； 合理的封装工艺，严谨的工作作风， 由于太阳电池属于高科技产品，生产过程中一些细节问题，如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量，所以除了制定合理的工艺外，员工的认真和严谨是非常重要的。 (3)太阳能电池组装工艺简介 ①电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效地将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数(电流和电压)的大小对其进行分类。以提高电池的利用率，做出质量合格的太阳能电池组件。如果把一片或者几片低功率的电池片装在太阳电池单体中，将会使整个组件的输出功率降低。因此，为了最大限度地降低电池串并联的损失，必须将性能相近的单体电池组合成组件。 ②焊接：一般将6～12个太阳能电池串联起来形成太阳能电池串。传统上，一般采用银扁线构成电池的接头，然后利用点焊或焊接(用红外灯，利用红外线的热效应)等方法连接起来。现在一般使用60％的Sn、38％的Pb、2％的Ag 电镀后的铜扁丝(厚度约为100～200μm)。接头需要经过火烧、红外、热风、激
太阳能硅片市场调研报告 太阳能电池片分为晶硅类和非晶硅类，其中晶硅类电池片又可以分为单晶电池片和多晶电池片；单晶硅的效率较多晶硅也有区别。下面就是小编整理的太阳能硅片市场调研报告，一起来看一下吧。 多晶硅锭铸造及多晶硅片切割业务位于光伏产业链中游，细分行业为太阳能级硅片制造业。太阳能级硅片行业的发展与光伏行业的发展紧密相关，行业景气程度呈现较高的一致性；但由于光伏产业链各环节的不同的技术特点与竞争格局，硅片制造业与光伏行业其他环节也有所不同。 1 、太阳能光伏行业 （1 ）全球太阳能光伏行业发展概况 ①整体发展情况 人类的生存与发展离不开能源，石油、煤炭等传统化石能源的稀缺性及其在使用过程中对自然环境的破坏，迫使世界各国积极寻求储量丰富、环境友好的可再生能源。太阳能是可供人类利用的储量最为丰富的清洁能源之一，通过光伏效应将太阳能转换为电能，能够在充分利用太阳能的同时避免对环境的影响，因而世界各国近年来大力发展光伏发电，各国政府纷纷制定产业扶持政策推动光伏产业发展，光伏行业成为全球发展最快的新兴行业之一。
根据欧洲光伏产业协会统计数据，全球光伏累计装机容量由 XX 年的增至 XX 年的 GW，年复合增长率达 %。同时，全球光伏年新增装机容量也保持较快增长趋势，由 XX 年的增至 XX 年的，年复合增长率达 %。XX 年全球光伏新增装机容量，较XX 年的基本持平，主要原因是欧洲受宏观经济环境影响，年新增装机容量自XX年以来首次下降，由XX 年的降至XX 年的，但包括、美国、日本等在内的其他光伏市场仍保持较快速度增长，最终实现全年全球光伏新增装机容量基本持平。XX 年欧洲市场受扶持政策逐步退出影响继续下滑，光伏年新增装机容量降为，显著低于 XX 年的，但日本、、美国市场新增装机容量增长显著，分别较 XX 年增长 245%、237%、45%，并成为太阳能光伏市场新的增长发动机。XX 年全球光伏发电年新增装机容量在、美国、日本以及韩国、澳大利亚等在内的光伏市场迅速发展的带领下保持上涨趋势，达到，而欧洲年新增装机容量再次下降，降至。XX 年、美国和亚太其他地区年新增装机容量继续上升，全球光伏发电年新增装机容量达到，欧洲年新增装机容量自XX 年以来首次实现正增长。 虽然太阳能光伏发电装机容量增长迅速，但在发电总装机容量中所占比重仍然较低，未来发展潜力巨大。根据EPIA 统计，即使以光伏发电发展最早、最成熟的欧盟为例，XX 年、
培训资料 前道 一制绒工艺 制绒目的 1?消除表面硅片有机物和金属杂质。 2.去处硅片表面机械损伤层。 3?在硅片表面形成表面组织，增加太阳光的吸收减少反射。 工艺流程 来料，开盒，检查，装片，称重，配液加液，制绒，甩干，制绒后称重，绒面检查，流出。 单晶制绒1号机 2号机 基本原理 1#超声 去除有机物和表面机械损伤层。 目前采用柠檬酸超声，和双氧水与氨水混合超声。
3#4#5#6#制绒 利用NaOH 溶液对单晶硅片进行各向异性腐蚀的特点来制备绒面。当各向异性因子（（100） 面与（111）面单晶硅腐蚀速率之比）=10 时，可以得到整齐均匀的金字塔形的角锥体组成的绒面。绒面具有受光面积大，反射率低的特点。可以提高单晶硅太阳能电池的短路电流，从而提高太阳能电池的光转换效率。 化学反应方程式：Si+2NaOH+H 2O=Nasio 3+2H 2 f 影响因素 1.温度 温度过高，首先就是IPA 不好控制，温度一高，IPA 的挥发很快，气泡印就会随之出现，这样就大大减少了PN 结的有效面积，反应加剧,还会出现片子的漂浮，造成碎片率的增加。可控程度：调节机器的设置，可以很好的调节温度。 2.时间金字塔随时间的变化：金字塔逐渐冒出来；表面上基本被小金字塔覆盖，少数开始成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比较低的情况；金字塔向外扩张兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。可控程度：调节设备参数，可以精确的调节时间。 3.IPA 1.协助氢气的释放。 2.减弱NaOH 溶液对硅片的腐蚀力度，调节各向因子。纯NaOH 溶液在 高温下对原子排列比较稀疏的100 晶面和比较致密的111 晶面破坏比较大，各个晶面被腐蚀而消融，IPA 明显减弱NaOH 的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。 可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。 4.NaOH 形成金字塔绒面。NaOH 浓度越高，金字塔体积越小，反应初期，金字塔成核密度近似不受NaOH 浓度影响，碱溶液的腐蚀性随NaOH 浓度变化比较显著，浓度高的NaOH 溶液与硅反映的速度加快，再反应一段时间后，金字塔体积更大。NaOH 浓度超过一定界限时，各向异性因子变小，绒面会越来越差，类似于抛光。 可控程度：与IPA 类似，控制精度不高。 5.Na 2SiO 3 SI 和NaOH 反应生产的Na2SiO3 和加入的Na2SiO3 能起到缓冲剂的作用，使反应不至于很剧烈,变的平缓。Na 2SiO 3使反应有了更多的起点，生长出的金字塔更均匀，更小一点Na2SiO3 多的时候要及时的排掉，Na2SiO3 导热性差，会影响反应,溶液的粘稠度也增加，容易形成水纹、花蓝印和表面斑点。 可控程度：很难控制。 4#酸洗 HCL 去除硅片表面的金属杂质盐酸具有酸和络合剂的双重作用，氯离子能与多种金属离子形成可溶与水的络合物。 6#酸洗 HF 去除硅片表面氧化层，SiO2+6HF=H 2[siF6]+2H 2O。控制点 1．减薄量定义：硅片制绒前后的前后重量差。 控制范围
太阳能电池片生产工艺常用化学品及其应用 一般来说，半导体工艺是将原始半导体材料转变为有用的器件的一个过程，太阳能电池工艺就是其中的一种，这些工艺都要使用化学药品。 1．常用化学药品 太阳能电池工艺常用化学药品有：乙醇（C2H5OH）、氢氧化钠（NaOH）、盐酸（HCl）、氢氟酸(HF)、异丙醇（IPA）、硅酸钠（Na2SiO3）、氟化铵（NH4F）、三氯氧磷（POCl3）、氧气（O2）、氮气（N2）、三氯乙烷（C2H3Cl3）、四氟化碳（CF4）、氨气（NH3）和硅烷（SiH4），光气等。 2．电池片生产工艺过程中各化学品的应用及反应方程式： 2.1一次清洗工艺 2.1.1去除硅片损伤层： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 对125*125的单晶硅片来说，假设硅片表面每边去除10um，两边共去除20um，则每片去处的硅的重量为：△g=12.5*12.5*0.002*2.33 = 0.728g。（硅的密度为2.33g/cm3） 设每片消耗的NaOH为X克，生成的硅酸钠和氢气分别为Y和Z克，根据化学方程式有： 28 ：80 = 0.728 ：ＸＸ= 2.08g 28 ：122 = 0.728 ：Y Y=3.172g 28 ：4 = 0.728 ：Z Z= 0.104g 2.1.2制绒面： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 由于在制绒面的过程中，产生氢气得很容易附着在硅片表面，从而造成绒面的不连续性，所以要在溶液中加入异丙醇作为消泡剂以助氢气释放。另外在绒面制备开始阶段，为了防止硅片腐蚀太快，有可能引起点腐蚀，容易形成抛光腐蚀，所以要在开始阶段加入少量的硅酸钠以减缓对硅片的腐蚀。 2.1.3 HF酸去除SiO2层 在前序的清洗过程中硅片表面不可避免的形成了一层很薄的SiO2层，用HF酸把这层SiO2去除掉。 SiO2 + 6 HF = H2[SiF6] + 2 H2O 2.1.4HCl酸去除一些金属离子，盐酸具有酸和络合剂的双重作用，氯离子能与Pt 2+、Au 3+、Ag +、Cu+、Cd 2+、Hg 2+等金属离子形成可溶于水的络合物。 2.2扩散工艺 2.2.1扩散过程中磷硅玻璃的形成： Si + O2＝SiO2 5POCl3＝3 PCl5 + P2O5（600℃） 三氯氧磷分解时的副产物PCl5，不容易分解的，对硅片有腐蚀作用，但是在有氧气的条件下，可发生以下反应： ４PCl5 + 5O2＝2 P2O5 + 10Cl2↑(高温条件下) 磷硅玻璃的主要组成：小部分P2O5，其他是２SiO2·P2O5或SiO2·P2O5。这三种成分分散在二氧化硅中。 在较高温度的时候，P2O5作为磷源和Si反应生成磷，反应如下：

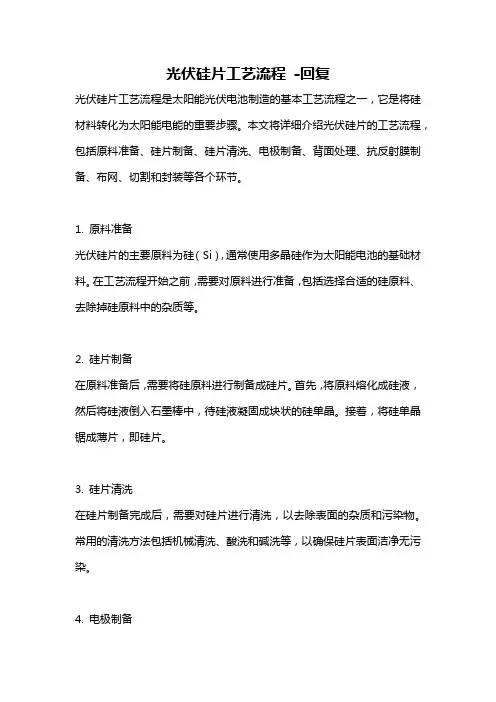

硅片生产工艺流程及注意要点 简介 硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。 工艺过程综述 硅片加工过程包括许多步骤。所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。硅片加工的主要的步骤如表1.1的典型流程所示。工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。在以下的章节中，每一步骤都会得到详细介绍。 表1.1 硅片加工过程步骤 1.切片 2.激光标识 3.倒角 4.磨片 5.腐蚀 6.背损伤 7.边缘镜面抛光 8.预热清洗 9.抵抗稳定——退火 10.背封 11.粘片 12.抛光 13.检查前清洗 14.外观检查
15.金属清洗 16.擦片 17.激光检查 18.包装/货运 切片（class 500k） 硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。切片过程定义了平整度可以基本上适合器件的制备。 切片过程中有两种主要方式——内圆切割和线切割。这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。 切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。 硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。 激光标识(Class 500k) 在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。一台高功率的激光打印机用来在硅片表面刻上标识。硅片按从晶棒切割下的相同顺序进行编码，因而能知道硅片的正确位置。这一编码应是统一的，用来识别硅片并知道它的来源。编码能表明该硅片从哪一单晶棒的什么位置切割下来的。保持这样的追溯是很重要的，因为单晶的整体特性会随着晶棒的一头到另一头而变化。编号需刻的足够深，从而到最终硅片抛光完毕后仍能保持。在硅片上刻下编码后，即使硅片有遗漏，也能追溯到原来位置，而且如果趋向明了，那么就可以采取正确的措施。激光标识可以在硅片的正面也可在背面，尽管正面通常会被用到。
单晶硅太阳能电池 1.基本结构 2.太阳能电池片的化学清洗工艺 切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。
1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面。 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。 由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH 的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。 另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 3.太阳能电池片制作工艺流程图 具体的制作工艺说明 （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将 硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备 绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行 扩散，制成PN＋结，结深一般为0.3－0.5um。
顺大半导体发展有限公司太阳能用 硅单晶片生产技术 目录 一、硅片生产工艺中使用的主要原辅材料 1、拉制单晶用的原辅材料，设备和部件： 2、供硅片生产用的原辅材料，设备和部件： 二、硅片生产工艺技术 1、硅单晶生产部 （1）、腐蚀清洗工序生产工艺技术 对处理后原材料质量要求 （2）、腐蚀清洗生产工艺流程 ①多晶硅块料，复拉料和头，尾料处理工艺流程 ②边皮料酸碱清洗处理工艺流程 ③埚底料酸清洗处理工艺流程 ④废片的清洗处理工艺流程 （3）、硅单晶生长工艺技术 （4）、单晶生长中的必备条件和要求 ①单晶炉 ②配料与掺杂 （5），单晶生长工艺参数选择 （6）、质量目标： （7）、硅单晶生长工艺流程
2、硅片生产部 （1）、硅片加工生产工艺技术 （2）、硅片加工工艺中的必备条件和要求 ①切割机 ②切割浆液 （3）、质量目标 （4）、硅片加工工艺技术流程 ①开方锭生产工艺流程 ②切片生产工艺流程 （5）、硅片尺寸和性能参数检测
前言 江苏顺大半导体发展有限公司座落于美丽的高邮湖畔。公司始创生产太阳能电池用各种尺寸的单晶和多晶硅片。拥有国内先进的拉制单晶设备104台，全自动单晶炉112台。年产量可达到××××吨。拥有大型先进的线切割设备×××台。并且和无锡尚德形成了合作联盟（伙伴），每×可以向尚德提供×××硅单晶片。同时河北晶于2004年，占地面积××××。公司现在有×××名员工，从事澳、南京等光伏组件公司都和顺大形成了长年的合作关系。为了公司的进一步发展，扩大产业链，解决硅单晶的上下游产品的供需关系，2006年在扬州投资多晶硅项目，投资规模达到××亿。工程分两期建设，总规模年产多晶硅6000吨。2008年底首期工程已经正式投入批量生产，年产多晶硅×××吨。 太阳能用硅片生产工艺十分复杂，要通过几十道工序才能完成，只有发挥团队精神才能保证硅片的最终质量。编写该篇壮大资料的目的：首先让大家了解整个硅片生产过程，更重要的是让各生产工序中的每一位操作人员明确自己的职责，更自觉地按操作规程和规范做好本职工作，为顺大半导体发展有限公司的发展，尽自己的一份力量。
. 单晶硅太阳能电池/DSSC/PERC技术 2015-10-20
单晶硅太阳能电池
2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥0.4 μm颗粒，利用兆声波可去除≥0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被
排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD 法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、
一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。 单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。 单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。但大尺寸晶片对材料和技术的要求也越高。单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。目前晶体直径可控制在Φ3~8英寸。区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。目前晶体直径可控制在Φ3~6英寸。外延片主要用于集成电路领域。 由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。在IC工业中所用的材料主要是CZ抛光片和外延片。存储器电路通常使用CZ抛光片，因成本较低。逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。 单晶硅也称硅单晶，是电子信息材料中最基础性材料，属半导体材料类。单晶硅已渗透到国民经济和国防科技中各个领域，当今全球超过2000亿美元的电子通信半导体市场中95%以上的半导体器件及99%以上的集成电路用硅。 二、硅片直径越大，技术要求越高，越有市场前景，价值也就越高。 日本、美国和德国是主要的硅材料生产国。中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为2.5、3、4、5英寸硅锭和小直径硅片。中国消耗的大部分集成电路及其硅片仍然依赖进口。但我国科技人员正迎头赶上，于1998年成功地制造出了12英寸单晶硅，标志着我国单晶硅生产进入了新的发展时期。 目前，全世界单晶硅的产能为1万吨/年，年消耗量约为6000吨～7000吨。未来几年中，
光伏电池制备工艺 第一章 1. 太阳能电池基本工作原理？ 答： 1) 能量转换，太阳光的能量转换为电能； 2) 吸收光产生电子空穴对、空穴对—电子分离或扩散、发电电流的传输。 2. 硅太阳能电池吸收光的特点？ 答： 1) 低于带隙）（v e 12.1的不被吸收； 2) 波长越长（能量低），光吸收越慢； 3) 对电池材料厚度的要求： ① 晶体硅：m 500 以上才能最大化吸收； ② 砷化镉：只需要10几微米就可。 3. 太阳电池光吸收类型及对发电有贡献的类型？ 答： 光吸收类型： 1) 本证吸收； 2) 杂质吸收； 3) 自由载流子吸收； 4) 激子吸收； 5) 晶格吸收。 对太阳电池转换效率有贡献的最主要的是本证吸收。 4. 太阳能电池中的复合类型？ 答： 1) 辐射复合→发光； 2) 俄歇复合→发热； 3) 陷阱辅助复合。 5. 晶体硅太阳电池的基本结构组成？ 答： 1) 前电极（主栅、细栅）； 2) 减反射绒面； 3) 氮化硅减反射层； 4) N 型层； 5) P 型层； 6) 铝背场； 7) 后电极（主栅、铝膜）。 6. 晶体硅太阳电池的主要参数？ 答: 1) 开路电压（oc U ）； 2) 短路电流（sc I ）； 3) 最大输出功率（mp P ）；
4) 工作电压（mp U ）； 5) 工作电流（mp I ）； 6) 转换效率（η）； 7) 填充因子（FF ）； 8) 串联电阻（s R ）； 9) 并联电阻（sh R ）。 10) mp mp I U P mp ?= 11) sc oc mp I U P FF ?= 7. 晶体硅太阳能电池生产工艺流程及作用？ 答： 一清→扩散→二清→PECVD 镀膜→丝网印刷、烧结→检测 作用： 一清：制绒降低反射率、去损伤层、扩散前清洗； 扩散：在P 型硅片上扩散N 型磷，从而形成N P -结； 二清：去除磷硅玻璃、去边结。 PECVD 镀膜：镀氧化磷膜、减反射、钝化。 丝网印刷、烧结：制作金属电极、制作铝背场、形成金属与硅的良好接触。 第二章 1. 单晶、多晶绒面特点？ 答： 单晶：正金字塔结构； 多晶：蜂窝结构。 2. 单晶制绒夜的主要成分？ 答： OH N a 、异丙酸（IPA ）、添加剂。 3. 多晶制绒液的主要成分？ 答： HF 、3HNO 。 4. 单晶制绒质量要求？ 答： 1) 反射率低（%15≤）； 2) 绒面颗粒均匀（m 52μ→）； 3) 覆盖率达%100； 4) 外观均匀，无白点、色差等； 5) 表面清洁无污染； 6) 腐蚀重量在规定范围内。 5. 多晶绒面质量要求？ 答： 1) 反射率低（%20≤）； 2) 绒面颗粒大小均匀； 3) 表面暗纹尽量少； 4) 表面清洁无污染；
单晶硅电磁片生产工艺流程 ?1、硅片切割，材料准备： ?工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。 ?2、去除损伤层： ?硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。 ? ? 3、制绒： ?制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。 ? 4、扩散制结：
?扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。 ? 5、边缘刻蚀、清洗： ?扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。 目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。 扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。 ? 6、沉积减反射层： ?沉积减反射层的目的在于减少表面反射，增加折射率。广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不光是生长SiN 作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。 ? 7、丝网印刷上下电极： ?电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电
全球十大太阳能光伏硅片生产商最新排名太阳能硅片企业主要集中于亚洲，尤其是中国大陆和台湾。廉价的劳动力，较低的土 地和资金成本，同时也由于主要客户的存在，使得中国成为世界第一的太阳能硅片生产者。尽管多数多晶硅在欧洲和美国生产，但是中国引导了硅片生产的方式。而半导体硅片主要 在日本、美国和德国这样的发达国家生产。晶体硅行业的结构性的力量在驱动着垂直整合，电池生产商在生产硅片而硅片企业也在生产电池。然而，也有少数一些公司主要集中向电 池片生产商供应硅片。这里是主要的太阳能硅片制造商的列表，过去几年中表现出惊人的 增长。 1)保利协鑫能源控股有限公司--这家中国公司2008年从零开始，2010年底公布达成3.5GW的硅片产能，从而成为最大的多晶硅和硅片生产商之一。它迅速扩产，但并没有涉足太阳能电池和组件的生产。公司仍然在努力成为多晶硅厂商的前3甲，并且通过在接近客户工厂的地方设置硅片厂来扩大产能。已经与世界上大部分大型组件生产商，签订了大 额的长期的交易合同。 2)江西赛维LDK太阳能高科技有限公司--是最大的用在晶体硅组件上的太阳能硅片生产商，但是正在将第一的位置输给保利协鑫。2010年底，其硅片产能达到3GW。它已经扩产到太阳能供应链的其他环节，在接下来的几年里，有望进入太阳能组件生产商前10名。 3)浙江昱辉阳光能源有限公司--在运营和组织结构上非常类似赛维LDK太阳能，这家中国公司是世界上花费成本最低的太阳能硅片生产商，硅片产能达1.5GW，也正在扩展到供应链的其他环节。 4)REC公司--这家挪威的生产商一直是最大的太阳能硅片生产商。直到几年前，将它 的领先地位输给了中国。现在，它正在新加坡扩产，以降低它高昂的成本，并在进行垂直 整合。目前的产能是1.9GW。 5)Solarworld公司--Solarworld公司是德国最大的太阳能电池板生产商，是少数几个仍然在欧洲和美国运营的公司之一，硅片产能在1.25GW。该公司一直饱受低成本竞争的折磨。 6)上海卡姆丹克太阳能--它是一个相对不那么知名的中国硅片制造商，然而它扩产迅速，目前，已经和浙江昱辉拥有同样大的生产能力。 7)绿色能源科技有限公司--这个台湾的太阳能硅片制造商已经在产能增长上远远领先 国内其他竞争者。产品主要面向台湾数量众多的电池制造商，去年产能在1GW左右。 8)中美晶矽(SAS)--中美晶矽是台湾最古老的硅片厂商之一，同时面向半导体和太阳能行业。与其说它在积极扩张，不如说是在稳健地成长，目前拥有800兆瓦产能。 9)MEMC公司--唯一一个大型美国太阳能硅片制造商，产能600MW正在马来西亚建造工厂来降低成本。该公司是半导体硅片方面最大的制造商之一。和保利协鑫一样，它也 扩展太阳能系统方面的业务，而并没有涉足电池片和组件的生产。 10)NEXolon公司--这是一家韩国公司，而且与多晶硅巨头OCI化学公司联系密切。公司的成长主要依赖于像LG、韩华、三星这样的韩国公司的成长。
本文由哈哈5790902贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 太阳能光伏电池硅片切割技术 硅片切割是太阳能光伏电池制造工艺中的关键部分。该工艺用于处理单晶硅或者多晶硅的固体硅锭。线锯首先把硅锭切成方块，然后切成很薄的硅片。（图 1）这些硅片就是制造光伏电池的基板。 图 1.硅片切割的 3 个步骤：切料, 切方和切片 硅片是晶体硅光伏电池技术中最昂贵的部分，所以降低这部分的制造成本对于提高太阳能对传统能源的竞争力至关重要。本文将对硅片切片工艺、制造业的挑战和新一代线锯技术如何降低切片成本做一个概述。 线锯的发展史 第一台实用的光伏切片机台诞生于 1980 年代，它源于 Charles Hauser 博士前沿性的研究和工作。Charles Hauser 博士是瑞士 HCT 切片系统的创办人，也就是现在的应用材料公司 PWS 精确硅片处理系统事业部的前身。这些机台使用切割线配以研磨浆来完成切割动作。今天，主流的用于硅锭和硅片切割的机台的基本结构仍然源于 Charles Hauser 博士最初的机台，不过在处理载荷和切割速度上已经有了显著的提高。 切割工艺 现代线锯的核心是在研磨浆配合下用于完成切割动作的超细高强度切割线。最多可达1000 条切割线相互平行的缠绕在导线轮上形成一个水平的切割线“网“。马达驱动导线轮使整个切割线网以每秒 5 到 25 米的速度移动。切割线的速度、直线运动或来回运动都会在整个切割过程中根据硅锭的形状进行调整。在切割线运动过程中，喷嘴会持续向切割线喷射含有悬浮碳化硅颗粒的研磨浆。 图 2. 硅块通过切割线组成的切割网. 硅块被固定于切割台上，通常一次 4 块。切割台垂通过运动的切割线切割网，使硅块被切割成硅片（图 2）。切割原理看似非常简单，但是实际操作过程中有很多挑战。线锯必须精确平衡和控制切割线直径、切割速度和总的切割面积，从而在硅片不破碎的情况下，取得一致的硅片厚度，并缩短切割时间。 减少硅料消耗 对于以硅片为基底的光伏电池来说，晶体硅(c-Si)原料和切割成本在电池总成本中占据了最大的部分。光伏电池生产商可以通过在切片过程中节约硅原料来降低成本。降低截口损失可以达到这个效果，截口损失主要和切割线直径有关，是切割过程本身所产生的原料损失。切割线直径已经从原来的 180-160μm 降低到了目前普遍使用的 140-100μm 。降低切割线直径还可以在同样的硅块长度下切割出更多的硅片，提升机台产量。 让硅片变得更薄同样可以减少硅原料消耗。在过去的十多年中，光伏硅片的厚度从原来的 330μm 降低到现在普遍的 180-220μm 范围内。这个趋势还将继续，硅片厚度将变成100μm. 减少硅片厚度带来的效益是惊人的， 330μm 从到 130μm，光伏电池制造商最多可以降低总体硅原料消耗量多达 60%。 制造业的挑战 在硅片切割工艺中我们需要面对多项挑战，主要聚焦于线锯的生产力，也就是单位时间内生产的硅片数量。生产力取决于以下几个因素： 1) 切割线直径–更细的切割线意味着更低的截口损失，也就是说同一个硅块可以生产更多的硅片。然而，切割线更细更容易断裂。 2) 荷载–每次切割的总面积，等于硅片面积 X 每次切割的硅块数量 X 每个硅块所切割成的硅片数量。
