（前面应该编写个目录）

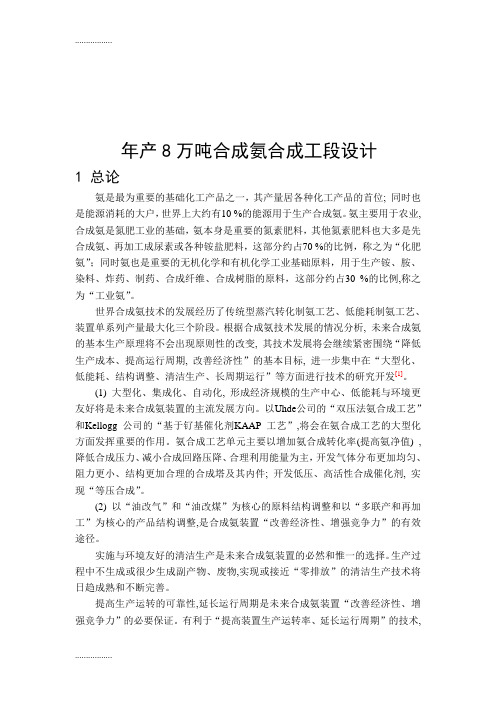

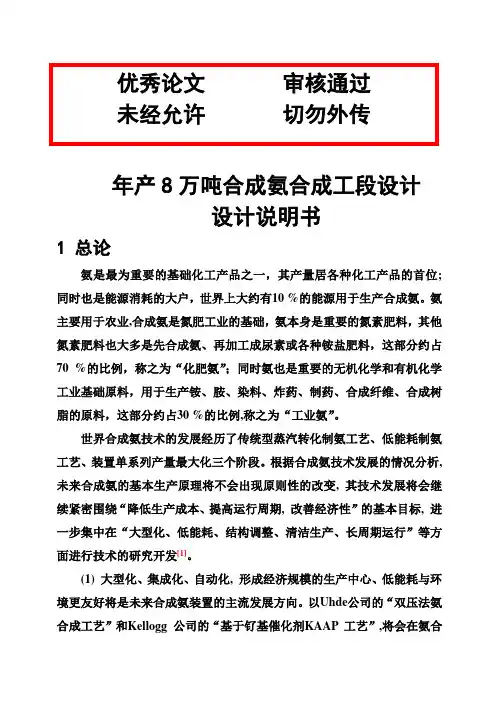

年产8万吨合成氨合成工段设计
设计说明书
1 总论
氨是最为重要的基础化工产品之一，其产量居各种化工产品的首位; 同时也是能源消耗的大户，世界上大约有10 %的能源用于生产合成氨。氨主要用于农业,合成氨是氮肥工业的基础，氨本身是重要的氮素肥料，其他氮素肥料也大多是先合成氨、再加工成尿素或各种铵盐肥料，这部分约占70 %的比例，称之为“化肥氨”；同时氨也是重要的无机化学和有机化学工业基础原料，用于生产铵、胺、染料、炸药、制药、合成纤维、合成树脂的原料，这部分约占30 %的比例,称之为“工业氨”。
世界合成氨技术的发展经历了传统型蒸汽转化制氨工艺、低能耗制氨工艺、装置单系列产量最大化三个阶段。根据合成氨技术发展的情况分析, 未来合成氨的基本生产原理将不会出现原则性的改变, 其技术发展将会继续紧密围绕“降低生产成本、提高运行周期, 改善经济性”的基本目标, 进一步集中在“大型化、低能耗、结构调整、清洁生产、长周期运行”等方面进行技术的研究开发[1]。
(1) 大型化、集成化、自动化, 形成经济规模的生产中心、低能耗与环境更友好将是未来合成氨装置的主流发展方向。以Uhde公司的“双压法氨合成工艺”和Kellogg 公司的“基于钌基催化剂KAAP 工艺”,将会在氨合成工艺的大型化方面发挥重要的作用。氨合成工艺单元主要以增加氨合成转化率(提高氨净值) ,降低合成压力、减小合成回路压降、合理利用能量为主，开发气体分布更加均匀、阻力更小、结构更加合理的合成塔及其内件; 开发低压、高活性合成催化剂, 实
现“等压合成”。
(2) 以“油改气”和“油改煤”为核心的原料结构调整和以“多联产和再加工”为核心的产品结构调整,是合成氨装置“改善经济性、增强竞争力”的有效途径。
实施与环境友好的清洁生产是未来合成氨装置的必然和惟一的选择。生产过程中不生成或很少生成副产物、废物,实现或接近“零排放”的清洁生产技术将日趋成熟和不断完善。
提高生产运转的可靠性,延长运行周期是未来合成氨装置“改善经济性、增强竞争力”的必要保证。有利于“提高装置生产运转率、延长运行周期”的技术,包括工艺优化技术、先进控制技术等将越来越受到重视。
1.1设计任务的依据
设计任务书是项目设计的目的和依据：
产量：80 kt/a 液氨
放空气（惰性气Ar +CH4）：17%
原料：新鲜补充气N2 24%，H2 74.5 %，Ar 0.3%，CH4 1.2%
合成塔进出口氨浓度：2.5%，13.2%
放空气:（惰性气Ar +CH4 ）～17%
合成塔操作压力 32 MPa（绝压）
精练气温度 40℃
水冷器出口气体温度 35 ℃
循环机进出口压差 1.47MPa
年工作日 310 d
计算基准生产1t氨
1.2概述
1.2.1设计题目：年产8万吨合成氨合成工段设计
1.2.2 设计具体内容范围及设计阶段
本次设计的内容为合成氨合成工段的设计，具体包括以下几个设计阶段：
1. 进行方案设计，确定生产方法和生产工艺流程。
2. 进行化工计算，包括物料衡算、能量衡算以及设备选型和计算。
3. 绘制带控制点的工艺流程图（PID）。
4. 进行车间布置设计，并绘制设备平立面布置图。
5. 进行管路配置设计，并绘制管路布置图。
6. 撰写设计说明书。
1.2.3设计的产品的性能、用途及市场需要
(1) 氨的物化性能
合成氨的化学名称为氨，氮含量为82.3%。氨是一种无色具有强烈刺激性、催泪性和特殊臭气的无色气体，比空气轻，相对密度0.596，熔点－77.7℃；沸点－33.4℃。标准状况下，1米3气氨重0.771公斤；1米3液氨重638.6公斤。极易溶于水，常温（20℃）常压下，一个体积的水能溶解600个体积的氨；标准状况下，一个体积水能溶解1300个体积的氨氨的水溶液称为氨水，呈强碱性。因此，用水喷淋处理跑氨事故，能收到较好的效果[2]。
氨与酸或酸酐可以直接作用，生成各种铵盐；氨与二氧化碳作用可生成氨基甲铵，脱水成尿素；在铂催化剂存在的条件下，氨与氧作用生成一氧化氮，一氧
化氮继续氧化并与水作用，便能得到硝酸。氨在高温下(800℃以上)分解成氮和氢；
氨具有易燃易爆和有毒的性质。氨的自燃点为630℃，氨在氧中易燃烧，燃烧时生成蓝色火焰。氨与空气或氧按一定比例混合后，遇明火能引起爆炸。常温下氨在空气中的爆炸范围为15.5～28％，在氧气中为13.5～82％。液氨或干燥的气氨，对大部分物质没有腐蚀性，但在有水的条件下，对铜、银、锌等有腐蚀作用[3]。
(2) 氨的用途
氨是基本化工产品之一，用途很广。化肥是农业的主要肥料，而其中的氮肥又是农业上应用最广泛的一种化学肥料，其生产规模、技术装备水平、产品数量，都居于化肥工业之首，在国民经济中占有极其重要的地位。各种氮肥生产是以合成氨为主要原料的，因此，合成氨工业的发展标志着氮肥工业的水平。以氨为主要原料可以制造尿素、硝酸铵、碳酸氢铵、硫酸铵、氯化铵等氮素肥料。还可以将氨加工制成各种含氮复合肥料。此外，液氨本身就是一种高效氮素肥料，可以直接施用，一些国家已大量使用液氨。可见，合成氨工业是氮肥工业的基础，对农业增产起着重要的作用。
氨也是重要的工业原料，广泛用于制药、炼油、纯碱、合成纤维、合成树脂、含氮无机盐等工业部门。将氨氧化可以制成硝酸，而硝酸又是生产炸药、染料等产品的重要原料。现代国防工业和尖端技术也都与氨合成工业有密切关系，如生产火箭的推进剂和氧化剂，同样也离不开氨。此外，氨还是常用的冷冻剂。
合成氨工业的迅速发展，也促进和带动了许多科学技术部门的发展，如高压技术、低温技术、催化技术、特殊金属材料、固体燃料气化、烃类燃料的合理利
摘要 变换工段是指一氧化碳与水蒸气反应生成二氧化碳和氢气的过程。一氧化碳变换既是原料气的净化过程，又是原料气制备的继续。目前，变换工段主要采用中变串低变的工艺流程。本设计针对中低温串联变换流程进行设计，对流程中各个设备进行物料、能料衡算、以及设备选型，并绘制了带控制点的流程图。 关键词：合成氨,变换,工艺设计，设备选型
30kt/a Retention Of Ammonia Synthesis Process Preliminary Design Abstact Transform section refers to the reactions that produce carbon dioxide carbon monoxide and hydrogen and water vapor in the process. Carbon monoxide transformation is the gas material purification process, and the preparation of gas material to continue. At present, the transformation mainly by grow string sections of variable process low. This design of low-temperature series transformation process of process design, materials, each device can material calculation, and the equipment selection, and plotted take control in the flow chart and variable furnace equipment assembly drawing. Keywords：ammonia, transformation, process design,equipment choice
年产3000 吨丙烯氰合成工段换热器工艺设计
目录 一、设计说明 (3) 1.1 概述 (3) 1.2丙烯腈生产技术的发展概况 (3) 1.2.1国外的发展情况 (3) 1.2.2国内的发展情况 (4) 1.3 世界X围内产品的生产厂家、产量 (6) 1.4世界X围内生产该产品的所有工艺及其分析 (7) 1.4.1环氧乙烷法 (7) 1.4.2 乙炔法 (7) 1.4.3丙烯氨氧化法 (7) 1.5设计任务 (8) 二、生产方案 (8) 2.1 工艺技术方案及原理 (8) 2.2 主要设备方案 (9) 2.2.1催化设备 (9) 2.2.2控制系统 (10) 三、物料衡算和热量衡算 (10) 3.1 生产工艺及物料流程 (10) 3.2 小时生产能力 (14) 3.3 物料衡算和热量衡算 (14) 3.3.1反应器的物料衡算和热量衡算 (14) 3.3.2废热锅炉的热量衡算 (17) 3.3.3空气饱和塔物料衡算和热量衡算 (18) 3.3.4 氨中和塔物料衡算和热量衡算 (21) 3.3.5换热器物料衡算和热量衡算 (27) 3.3.6丙烯蒸发器热量衡算 (32) 3.3.7丙烯过热器热量衡算 (33) 3.3.8氨蒸发器热量衡算 (33) 3.3.9气氨过热器 (34) 3.3.10 混合器 (34) 3.3.11 空气加热器的热量衡算 (35) 3.3.12吸收水第一冷却器 (36) 3.3.13 吸收水第二冷却器 (36) 四、主要设备的工艺计算 (37) 4.1 空气饱和塔 (37) 4.2 水吸收塔 (40) 4.3 合成反应器 (43) 4.4 废热锅炉 (45) 五、环境保护要求 (46) 5.1丙烯腈生产中的废水和废气及废渣的处理 (46) 六、参考文献 (50) 1设计说明
合成氨工艺流程标准化管理部编码-[99968T-6889628-J68568-1689N]
将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化所生成的半水煤气经燃烧室、废热锅炉回收热量后送入气柜。 半水煤气由气柜进入电除尘器，除去固体颗粒后依次进入压缩机的Ⅰ、Ⅱ、Ⅲ段，加压到~，送入脱硫塔，用溶液或其他脱硫溶液洗涤,以除去硫化氢，随后，气体经饱和塔进入热交换器，加热升温后进入一氧化碳变换炉，用水蒸汽使气体中的一氧化碳变为氢。变换后的气体，返回热交换器进行降温，并经热水塔的进一步降温后，进入变换器脱硫塔，以除去变换时产生的硫化氢。然后，气体进入二氧化碳吸收塔，用水洗法除去大部分二氧化碳。脱碳后的原料进入压缩机Ⅳ、Ⅴ段，升压到压缩机~后，依次进入铜洗塔和碱洗塔，使气体中残余的一氧化碳和二氧化碳含量进一步降至20（ppm）以下，以满足合成氨的要求。 净化后的原料气进入压缩机的最后一段，升压到~MPa进入滤油器，在此与循环压缩机来的循环气混合，经除油后，进入冷凝塔和氨冷器的管内，再进入冷凝塔的下部，分离出液氨。分离出液氨后的气体进入冷凝塔上部的管间，与管内的气体换热升温后进入氨合成塔。在高温高压并有催化剂存在的条件下，将氮氢气合成氨。出合成塔的气体中，约含氨10~20%，经水冷器与氨冷器将氨液化并分离后，其气体进入循环压缩机循环使用。分离出的液氨进入液氨贮槽。 原料气的制备:制备氢氮比为3:1的半水煤气 即造气。将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化后生成氢氮比为3:1的半水煤气。整个生产过程由煤气发生炉、燃烧室、废热锅炉、气柜等设备组成。 固定床半水煤气制造过程由吹风、上吹制气、下吹制气、二次上吹、空气吹净等5个阶段构成，为了调节氢氮比，在吹风末端要将部分吹风气吹入煤气，这个过程通常称为吹风回收。 吹风阶段：空气从煤气炉的底部吹入，使燃料燃烧，热量贮存于燃料中，为制气阶段碳与水蒸汽的反应提供热量。吹风气经过燃烧室和废热锅炉后放空。上吹制气阶段：从煤气炉的底部通入混有适量空气的水蒸汽，和碳反应生成的半水煤气经过炉的顶部引出。向水蒸汽中加入的空气称为加氮空气。 下吹制气阶段：将水蒸汽和加氮空气由炉顶送入，生成的半水煤气由炉底引出。二次上吹制气阶段：水蒸汽和加氮空气自下而上通过燃料层，将炉底残留的半水煤气排净，为下一步送入空气创造安全条件。 空气吹净阶段：从炉底部吹入空气，所得吹风气为半水煤气中氮的主要来源，并将残留的半水煤气加以回收。 以上五个阶段完成了制造半水煤气的主过程，然后重新转入吹风阶段，进入下一个循环。原料气的净化：除去原料气中的硫化氢、二氧化碳等杂质，将一氧化碳转化为氢气本阶段由原料气脱硫、一氧化碳变换、水洗（脱除二氧化碳）、铜洗（脱除一氧化碳）、碱洗（脱除残余二氧化碳）等几个工段构成，主要设备有除尘器、压缩机、脱硫塔、饱和塔、热水塔、一氧化碳变换炉、二氧化碳吸收塔、铜洗塔、碱洗塔等。 脱硫：原料气中硫化物的存在加剧了管道及设备的腐蚀，而且能引起催化剂中毒，必须予以除去。脱硫方法可分为干法脱硫和湿法脱硫两大类。干法脱硫是用固体硫化剂，当气体通过脱硫剂时硫化物被固体脱硫剂吸附，脱除原料气中的少量硫化氢和有机硫化物。一般先进行湿法脱硫，再采用干法脱硫除去有机物和残余硫化氢。湿法脱硫所用的硫化剂为溶液，当含硫气体通过脱硫剂时，硫化物被液体剂吸收，除去气体中的绝大部分硫化氢。
年产五万吨合成氨合成工段工艺设计设计
目录 中文摘要 (1) 英文摘要 (2) 1 引言 (2) 1.1 氨的基本用途 (2) 1.2 合成氨技术的发展趋势 (2) 1.3 合成氨常见工艺方法 (2) 1.3.1 高压法 (2) 1.3.2 中压法 (2) 1.3.3 低压法 (2) 1.4 设计条件 (2) 1.5 物料流程示意图 (2) 2 物料衡算 (2) 2.1 合成塔入口气组成 (2) 2.2 合成塔出口气组成 (2) 2.3 合成率计算 (2) 2.4 氨分离器出口气液组成计算 (2) 2.5 冷交换器分离出的液体组成 (2) 2.6 液氨贮槽驰放气和液相组成的计算 (2) 2.7 液氨贮槽物料衡算 (2) 2.8 合成循环回路总物料衡算 (2) 3 能量衡算 (2) 3.1 合成塔能量衡算 (2) 3.2废热锅炉能量衡算 (2) 3.3 热交换器能量衡算 (2) 3.4 软水预热器能量衡算 (2) 3.5 水冷却器和氨分离器能量衡算 (2) 3.6 循环压缩机能量衡算 (2) 3.7 冷交换器与氨冷器能量衡算 (2) 3.8 合成全系统能量平衡汇总 (2) 4 设备选型及管道计算 (2) 4.1 管道计算 (2) 4.2 设备选型 (2) 结论 (2) 致谢 (2) 参考文献 (2)
年产五万吨合成氨合成工段工艺设计 摘要：本次课程设计任务为年产五万吨合成氨工厂合成工段的工艺设计，氨合成工艺流程一般包括分离和再循环、氨的合成、惰性气体排放等基本步 骤，上述基本步骤组合成为氨合成循环反应的工艺流程。其中氨合成工 段是合成氨工艺的中心环节。新鲜原料气的摩尔分数组成如下：H 2 73.25%，N 2 25.59%， CH 4 1.65%,Ar 0.51%合成操作压力为31MPa， 合成塔入口气的组成为NH 3(3.0%),CH 4 +Ar(15.5%),要求合成塔出口气中 氨的摩尔分数达到17%。通过查阅相关文献和资料，设计了年产五万吨 合成氨厂合成工段的工艺流程，并借助CAD技术绘制了该工艺的管道及 仪表流程图和设备布置图。最后对该工艺流程进行了物料衡算、能量衡 算，并根据设计任务及操作温度、压力按相关标准对工艺管道的尺寸和 材质进行了选择。 关键词：物料衡算，氨合成，能量衡算
四川理工学院 毕业设计 题目年产五万吨合成氨变换工段工艺初步设计 系别化学工程与工艺 专业无机化工 011 指导教师 教研室主任 学生姓名 接受任务日期 20XX年2月28日 完成任务日期 20XX年6月1日
四川理工学院 毕业论文任务书 材料与化学工程系无机化工专业2001-1 班题目年产五万吨合成氨变换工段工艺初步设计 起迄日期20XX年 2 月25 日起至20XX 年 6 月1日止 指导老师 教研室主任（签名） 系主任（签名） 学生姓名 批准日期20XX 年 2 月25 日 接受任务日期20XX 年 2 月25 日 完成任务日期20XX 年 6 月 1 日
一、设计（论文）的要求： 1、说明书包括前言，合成氨变换工段工序原理，工艺条件及工艺流 程确定，以及主要设备的选择说明，对本设计的评述。 2、计算部分包括物料衡算，热量衡算，有效能利用率计算，主要设备 计算。 3、图纸带控制点的工艺流程图。 二、设计（论文）的原始数据： 天然气成分：以鸿化厂的实际工作数据为依据来进行。 年工作日330天,其余数据自定。 三、参考资料及说明： 《化工工艺设计手册》（上、下册）、《氮肥工艺设计手册》理化数据、《化肥企业产品能平衡》、《小合成氨厂工艺技术与设计手册》、《合成氨工学》、《化工制图》、《化工原理》、《化学工程》、《化工设计概论》以及关于氮肥的其他相关杂志。
目录 1.前言 (4) 2.工艺原理 (4) 3.工艺条件 (5) 4.工艺流程的确定 (6) 5.主要设备的选择说明 (6) 6.对本设计的综述 (6) 第一章变换工段物料及热量衡算 (8) 第一节中变物料及热量衡算 (8) 1．确定转化气组成 (8) 2．水汽比的确定 (8) 3．中变炉一段催化床层的物料衡算 (9) 4．中变炉一段催化床层的热量衡算 (11) 5．中变炉催化剂平衡曲线 (13) 6. 最佳温度曲线的计算 (14) 7．操作线计算 (15) 8．中间冷淋过程的物料和热量计算 (16) 9．中变炉二段催化床层的物料衡算 (17) 10.中变炉二段催化床层的热量衡算 (18) 第二节低变炉的物料与热量计算 (19) 第三节废热锅炉的热量和物料计算 (24) 第四节主换热器的物料与热量的计算 (26) 第五节调温水加热器的物料与热量计算 (28) 第二章设备的计算 (29) 1. 低温变换炉计算 (29) 2. 中变废热锅炉 (31) 及致谢 (35)
毕业设计（论文）任务书 化学化工院化工系（教研室）系（教研室）主任: （签名） 年月日 学生姓名: 学号: 专业: 化学工程与工艺 1 设计（论文）题目及专题：年产20万吨PVC合成工段工艺设计 2 学生设计（论文）时间：自 2 月 20 日开始至 6 月 2 日止 3 设计（论文）所用资源和参考资料：1）化工设计；2）化工设备设计；3）化工工艺设计手册；4）有机合成；5）株洲化工厂现场实习资料。 4．设计（论文）完成的主要内容：1）总论；2）生产流程及生产方案的确定； 3）生产工艺流程叙述；4）工艺计算； 5）工艺管道设计； 6）安全与节能; 7.技术经济. 5．提交设计（论文）形式（设计说明与图纸或论文等） 1. 带控制点生产工艺流程图； 2. 车间立面布置图； 3. 合成塔结构图。 4 厂房设计平面图 6 发题时间：二○一一年二月二十日 指导教师：（签名） 学生（签名）
内容摘要 本文讲述了我国聚氯乙烯工业生产技术的发展进程和目前状况，包括原料路线、工艺设备、聚合方法等。本设计采用悬浮法生产聚氯乙烯，介绍了采用悬浮法生产PVC树脂工聚合机理，工艺过程中需要注意的问题，包括质量影响因素，工艺条件及合成工艺中的各种助剂选择，对聚合工艺过程进行详细的叙述。并且从物料衡算、热量衡算和设备计算和选型三个方面进行准确的工艺计算，对厂址进行了选择，采取了防火防爆防雷等重要措施，对三废的处理回收等进行了叙述，画出了整个工艺的流程图。 关键词：聚氯乙烯；生产技术；悬浮法；乙炔法；乙烯法； 防粘釜技术；
目录 第一章总论 (2) 1.1 国内外 pvc发展状况及发展趋势 (2) 1.2 单体合成工艺路线 (3) 1.2.1乙炔路线 (3) 1.2.2乙烯路线 (4) 1.3聚合工艺实践方法 (5) 1.3.1本体法聚合生产工艺 (5) 1.3.2乳液聚合生产工艺 (5) 1.3.3悬浮聚合生产工艺 (6) 1.4最佳的配方、后处理设备的选择 (7) 1.4.1配方的选择 (7) 1.4.2后处理设备侧选择 (7) 1.5 防粘釜技术 (9) 1.6原料及产品性能 (9) 1.7 聚合机理 (11) 1.7.1自由基聚合机理 (11) 1.7.2链反应动力学机理 (12) 1.7.3 成粒机理与颗粒形态 (12) 1.8影响聚合及产品质量的因素 (13) 1.9工艺流程叙述 (14)
年产30万吨合成氨脱碳 工艺项目 可行性研究报告 指导教师：姚志湘 学生：魏景棠
目录 第一章总论 (3) 1.1 概述 (3) 1.1.1 项目名称 (3) 1.1.2 合成氨工业概况 (3) 1.2 项目背景及建设必要性 (4) 1.2.1 项目背景 (4) 1.2.2 项目建设的必要性 (4) 1.2.3 建设意义............................................................................. 错误！未定义书签。 1.2.4 建设规模 (4) 第二章市场预测 (6) 2.1国内市场预测 (6) 2.2 产品分析 (6) 第三章脱碳方法及种类.. (7) 3.1 净化工序中脱碳的方法. (7) 3.1.1 化学吸收法 (7) 3.1.2 物理吸收法 (8) 3.1.3 物理化学吸收法................... (8) 3.1.4 固体吸收法 (10) 3.2碳酸丙烯酯（PC）法脱碳基本原理 (10) 3.2.1 PC法脱碳技术国内外的情况 (10) 3.2.2 发展过程 (10) 3.2.3 技术经济 (11) 3.2.4 工艺流程 (11) 3.2.5 存在的问题及解决方法 (12) 3.2.6 PC脱碳法发展趋势 (13)
第一章项目总述 2.1 概述 1.1.1项目名称 年产30万吨合成氨脱碳工段工艺设计 1.1.2合成氨工业概况 1898年，德国A.弗兰克等人发现空气中的氮能被碳化钙固定而生成氰氨化钙（又称石灰氮），进一步与过热水蒸气反应即可获得氨： CaCN2＋3H2O（g）→2NH3（g）＋CaCO3 在合成氨工业化生产的历史中，合成氨的生产规模（以合成塔单塔能力为依据）随着机械、设备、仪表、催化剂等相关产业的不断发展而有了极大提高。50年代以前，最大能力为200吨/日，60年代初为400吨/日，美国于1963年和1966年分别出现第一个600t/d 和1000t/d的单系列合成氨装置，在60-70年代出现1500-3000t/d规模的合成氨。 世界上85%的合成氨用做生产化肥，世界上99%的氮肥生产是以合成氨为原料。虽然全球一体化的发展减少了用户的选择范围，但市场的稳定性却相应地增加了，世界化肥生产的发展趋势是越来越集中到那些原料丰富且价格便宜的地区，中国西北部有蕴藏丰富的煤炭资源，为发展合成氨工业提供了极其便利的条件。 2.2 项目背景及建设必要性 1.2.1 项目背景 我国是一个人口大国，农业在国民经济中起着举足轻重的作用，而农业的发展离不开化肥。氮肥是农业生产中需要量最大的化肥之一，合成氨则是氮肥的主要来源，因而合成氨工业在国民经济中占有极为重要的位置。 我国合成氨工业始于20世纪30年代，经过多年的努力，我国的合成氨工业得到很大的发展，建国以来合成氨工业发展十分迅速，从六十年代末、七十年代初至今，我国陆续引进了三十多套现代化大型合成氨装置，已形成我国特有的煤、石油、天然气原料并存和大、中、小规模并存的合成氨生产格局。目前我国合成氨产能和产量己跃居世界前列。 但是，由于在我国合成氨工业中，中小型装置多，技术基础薄弱，国产化水平低，远远不能满足农业生产和发展的迫切需要，因此，开发新技术的同时利用计算机数学模型来提高设汁、生产、操作和管理等的核算能力，促进设计、管理和生产操作的优化，从而推动合成氨工业发展，提升整体技术水平，己成为国内当前化学工程科研、工程设计的重要课题。
目录 摘要 (3) ABSTRACT (4) 第一章总论 (5) 1.1 概述 (5) 1.2 氨的性质 (5) 1.2.1 氨的物理性质 (5) 1.2.2氨的化学性质 (6) 1.3 原料气来源 (6) 1.4 文献综述 (6) 1.4.1 合成氨工业的发展 (7) 1.4.2我国合成氨工业的现状 (7) 1.4.3合成氨工业的发展趋势 (7) 1.5 设计任务的项目来源 (8) 第二章流程方案的确定 (9) 2.1生产原理 (9) 2.2各生产方法及特点 (9) 2.3工艺条件的选择 (10) 2.4合成塔进口气的组成 (11) 第三章工艺流程简述 (13) 3.1 合成工段工艺流程简述 (13) 3.2 工艺流程方框图 (14) 第四章工艺计算 (15) 4.1 物料衡算 (15) 4.1.1设计要求 (15) 4.1.2计算物料点流程图 (16) 4.1.3合成塔入口气组分 (16) 4.1.4合成塔出口气组分 (17) 4.1.5合成率 (18)
4.1.6氨分离器气液平衡计算 (18) 4.1.7冷交换器气液平衡计算 (20) 4.1.8液氨贮槽气液平衡计算 (21) 4.1.9合成系统物料计算 (24) 4.1.10合成塔物料计算 (25) 4.1.11水冷器物料计算 (26) 4.1.12氨分离器物料计算 (27) 4.1.13冷交换器物料计算 (27) 4.1.15氨冷器物料计算 (30) 4.1.17液氨贮槽物料计算 (30) 4.2 热量衡算 (30) 4.2.1冷交换器热量计算 (30) 4.2.2 氨冷凝器热量衡算 (33) 4.2.3循环机热量计算 (33) 4.2.4合成塔热量衡算 (35) 4.2.5废热锅炉热量计算 (37) 4.2.6热交换器热量计算 (38) 4.2.7水冷器热量衡算 (39) 第五章设备选型及设计计算 (40) 5.1 合成塔催化剂层设计 (40) 5.2 废热锅炉设备工艺计算 (42) 5.2.1计算条件 (42) 5.2.2管内给热系数的计算 (42) 5.2.3管外给热系数 (46) 5.2.4传热总系数K (46) 5.2.5传热温差 (47) 5.2.6传热面积 (47) 参考文献 (50) 致谢 (51)
工艺流程说明： 将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化所生成的半水煤气经燃烧室、废热锅炉回收热量后送入气柜。 半水煤气由气柜进入电除尘器，除去固体颗粒后依次进入压缩机的Ⅰ、Ⅱ、Ⅲ段，加压到1.9~2.0Mpa，送入脱硫塔，用A.D.A.溶液或其他脱硫溶液洗涤,以除去硫化氢，随后，气体经饱和塔进入热交换器，加热升温后进入一氧化碳变换炉，用水蒸汽使气体中的一氧化碳变为氢。变换后的气体，返回热交换器进行降温，并经热水塔的进一步降温后，进入变换器脱硫塔，以除去变换时产生的硫化氢。然后，气体进入二氧化碳吸收塔，用水洗法除去大部分二氧化碳。脱碳后的原料进入压缩机Ⅳ、Ⅴ段，升压到压缩机12.09~13.0Mpa后，依次进入铜洗塔和碱洗塔，使气体中残余的一氧化碳和二氧化碳含量进一步降至20（ppm）以下，以满足合成氨的要求。 净化后的原料气进入压缩机的最后一段，升压到30.0~32.0 MPa进入滤油器，在此与循环压缩机来的循环气混合，经除油后，进入冷凝塔和氨冷器的管内，再进入冷凝塔的下部，分离出液氨。分离出液氨后的气体进入冷凝塔上部的管间，与管内的气体换热升温后进入氨合成塔。在高温高压并有催化剂存在的条件下，将氮氢气合成氨。出合成塔的气体中，约含氨10~20%，经水冷器与氨冷器将氨液化并分离后，其气体进入循环压缩机循环使用。分离出的液氨进入液氨贮槽。 原料气的制备:制备氢氮比为3:1的半水煤气 即造气。将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化后生成氢氮比为3:1的半水煤气。整个生产过程由煤气发生炉、燃烧室、废热锅炉、气柜等设备组成。 固定床半水煤气制造过程由吹风、上吹制气、下吹制气、二次上吹、空气吹净等5个阶段构成，为了调节氢氮比，在吹风末端要将部分吹风气吹入煤气，这个过程通常称为吹风回收。 吹风阶段：空气从煤气炉的底部吹入，使燃料燃烧，热量贮存于燃料中，为制气阶段碳与水蒸汽的反应提供热量。吹风气经过燃烧室和废热锅炉后放空。 上吹制气阶段：从煤气炉的底部通入混有适量空气的水蒸汽，和碳反应生成的半水煤气经过炉的顶部引出。向水蒸汽中加入的空气称为加氮空气。 下吹制气阶段：将水蒸汽和加氮空气由炉顶送入，生成的半水煤气由炉底引出。 二次上吹制气阶段：水蒸汽和加氮空气自下而上通过燃料层，将炉底残留的半水煤气排净，为下一步送入空气创造安全条件。 空气吹净阶段：从炉底部吹入空气，所得吹风气为半水煤气中氮的主要来源，并将残留的半水煤气加以回收。 以上五个阶段完成了制造半水煤气的主过程，然后重新转入吹风阶段，进入下一个循环。原料气的净化：除去原料气中的硫化氢、二氧化碳等杂质，将一氧化碳转化为氢气本阶段由原料气脱硫、一氧化碳变换、水洗（脱除二氧化碳）、铜洗（脱除一氧化碳）、碱洗（脱除残余二氧化碳）等几个工段构成，主要设备有除尘器、压缩机、脱硫塔、饱和塔、热水塔、一氧化碳变换炉、二氧化碳吸收塔、铜洗塔、碱洗塔等。 脱硫：原料气中硫化物的存在加剧了管道及设备的腐蚀，而且能引起催化剂中毒，必须予以除去。脱硫方法可分为干法脱硫和湿法脱硫两大类。干法脱硫是用固体硫化剂，当气体通过脱硫剂时硫化物被固体脱硫剂吸附，脱除原料气中的少量硫化氢和有机硫化物。一般先进行湿法脱硫，再采用干法脱硫除去有机物和残余硫化氢。湿法脱硫所用的硫化剂为溶液，当含硫气体通过脱硫剂时，硫化物被液体剂吸收，除去气体中的绝大部分硫化氢。 CO变换：一氧化碳对氨催化剂有毒害，因此在原料气进入合成氨工序之前必须将一氧
丙烯腈合成工段的工艺设计 前言 毕业设计是培养学生运用理论知识进行实际设计能力的重要实践教学环节，是理论与实际结合的重要连接点。在教师指导下毕业设计可以培养我们独立思考，运用所学到的基本理论并结合生产实际的知识，综合的分析和解决工程实际问题的能力。 本次毕业设计所设计的内容为年产6万吨丙烯腈合成工段的工艺设计，通过认真细听老师课堂上讲解和任务布置，我们了解到了为完成设计需要查找资料的方向，并进行了细心的查阅，掌握了基本的理论知识。对于刚进行设计的人来说，学会收集、理解、熟悉和使用各种资料，正是设计课程需要培养的重要方面，化工设计非常强调标准规范。但是并不是限制设计的创造和发展，因此遇到与设计要求有矛盾时，经过必要的手续可以放弃标准而服从设计要求。通过设计应知道如何查取数据知道如何查找资料对丙烯腈合成工段的工艺设计有了一个全新的 认识，知道如何选取相关数据参数，建立一个工程概念，知道工程和理论的区别。对于物料衡算和热量衡算、主要设备的工艺计算（反应器）等都有一个全新的认识和了解，知道如何使用手册和资料，认识工程。
一、产品的性状、用途、国内外市场情况 1.1 丙烯腈简介 丙烯腈是一种重要的有机合成单体，在丙烯产品系列中居第二，仅次于聚丙烯，是三大合成材料(纤维、橡胶、塑料)的重要化工原料，主要用来生产聚丙烯腈纤维(腈纶)、丙烯腈- 丁二烯-苯乙烯(ＡＢＳ)塑料、苯乙烯(ＡＳ)塑料、丙烯酰胺等。丙烯腈在合成纤维、合成树脂等高分子材料中占有显著地位，应用前景广阔。除此之外，丙烯腈聚合物与丙烯腈衍生物也广泛应用于建材及日用品中 1.2 丙烯腈物化性质 1.2.1 丙烯腈物理性质 无色或淡黄色液体，有特殊气味，分子量：53.06 沸点：77.3℃冰点：－83.5 ℃生成热：184.2 kJ/mol(25℃) 燃烧热：1761.5 kJ/mol 聚合热：72.4 kJ/mol 蒸汽压：11.0KPa(20℃) 闪点：0℃自燃点：481℃爆炸极限：在空气中 3.0%～17%（体积）油水分配系数：辛醇/水分配系数的对数值为-0.92 毒性：剧毒，毒作用似氢氰酸溶解性：溶于丙酮、苯、四氯化碳、乙醚、乙醇等有机溶剂，微溶于水 1.2.2 丙烯腈化学性质 丙烯腈由于分子结构带有C=C双键及-CN键，所以化学性质非常活泼，可以发生加成、聚合、腈基及氢乙基化等反应。聚合反应和加成反应都发生在丙烯腈的C=C 双键上，纯丙烯腈在光的作用下能自行聚合，所以在丙烯腈成品及丙烯腈生产过程中，通常要加少量阻聚剂，如对苯酚甲基醚（阻聚剂MEHQ）、对苯二酚、氯化亚铜和胺类化合物等。除发生自聚外，丙烯腈还能与苯乙烯、丁二烯、乙酸乙烯、丙烯酰胺等发生共聚反应，由此可制得合成纤维、塑料、涂料和胶粘剂等。丙烯腈经电解加氢偶联反应可以制得已二腈。氰基反应包括水合反应、水解反应、醇解反应等，丙烯腈和水在铜催化剂存在下，可以水合制取丙烯酰胺。氰乙基化反应是丙烯腈与醇、硫醇、胺、氨、酰胺、醛、酮等反应；丙烯腈和醇反应可制取烷氧基丙胺，烷氧基丙胺是液体染料的分散剂、抗静电剂、纤维处理剂、表面活性剂、医药等的原料。丙烯腈与氨反应可制得1，3 丙二胺，该产物可用作纺织溶剂、聚氨酯溶剂和催化剂。 1.3 丙烯腈的用途
1引言 盐酸，又称氢氯酸,是氯化氢的水溶液。亦是氯碱企业中最基本的无机酸和化工原料之一,也是氯碱厂做好氯气产品生产能力平衡的关键产品和大宗的化学合成法产品。 氯碱，即氯碱工业，也指使用饱和食盐水制氯气氢气烧碱的方法。工业上用电解饱和NaCl 溶液的方法来制取NaOH 、Cl 2和H 2，并以它们为原料生产一系列化工产品，称为氯碱工业。 工业上利用氢气与氯气合成的方法生产氯化氢，因此盐酸是氯碱工业的重要产品。 1.1盐酸概况 1.1.1物理性质 盐酸是无色液体，具有腐蚀性，是氯化氢的水溶液（工业用盐酸会因有杂质三价铁盐而略显黄色）。氯化氢分子量36.46，密度大于空气，标准状态下的密度为1.639g ／L ，临界温度为51.54℃，临界压力为8314kPa 。氯化氢气体在水中的溶解度很大，随着氯化氢的分压的升高而增加，随着温度的上升而降低。 在化学上人们把盐酸和硫酸、硝酸、氢溴酸、氢碘酸、高氯酸合称为六大无机强酸，有刺激性气味。由于浓盐酸具有挥发性，挥发出的氯化氢气体与空气中的水蒸气作用形成盐酸小液滴，所以会看到酸雾。 主要成分：氯化氢，水。 熔点(℃)：-114.8(纯HCl) 沸点(℃)：108.6(20%恒沸溶液) 相对密度(水=1)：1.20 相对蒸气密度(空气=1)：1.26 饱和蒸气压(kPa)：30.66(21℃) 溶解性：与水混溶，浓盐酸溶于水有热量放出。溶于碱液并与碱液发生中和反应。能与乙醇任意混溶，溶于苯。 氯化氢在101.3kPa 压力下，沸点为—85℃，凝固点为—114.2℃。 氯化氢的比热容在常压下15℃时为0.8124kJ ／kg ℃，在0—1700℃范围内，可按下式计算(其误差为1.5％) 50.7557511.2505C T -=+?10 (8-1),式中，T 为绝对温度K 。 15℃时盐酸的密度与浓度之间的关系
合成氨工艺控制方案总结 一合成氨工艺简介 中小型氮肥厂是以煤为主要原料，采用固定层间歇气化法制造合成氨原料气。从原料气的制备、净化到氨的合成，经过造气、脱硫、变换、碳化、压缩、精炼、合成等工段。工艺流程简图如下所示： 该装置主要的控制回路有：（1）洗涤塔液位； （2）洗涤气流量； （3）合成塔触媒温度； （4）中置锅炉液位； （5）中置锅炉压力； （6）冷凝塔液位； （7）分离器液位； （8）蒸发器液位。 其中触媒温度控制可采用全系数法自适应控制，其他回路采用PID控制。 二主要控制方案 （一）造气工段控制 工艺简介： 固定床间歇气化法生产水煤气过程是以无烟煤为原料，周期循环操作，在每一循环时间里具体分为五个阶段；(1)吹风阶段约37s；(2)上吹阶段约39s；(3)下吹阶段约56s；(4)二上吹阶段约12s；(5)吹净阶段约6s. l、吹风阶段 此阶段是为了提高炉温为制气作准备的。这一阶段时间的长短决定炉温的高低， 时间过长，炉温过高；时间过短，炉温偏低并且都影响发气量，炉温主要由这一阶段控制。般工艺要求此阶段的操作时间约为整个循环周期的18％左右。 2、上吹加氮制气阶段 在此阶段是将水蒸汽和空气同时加入。空气的加入增加了气体中的氮气含量，是调节H2/N2的主要手段。但是为了保证造气炉的安全该段时间最多不超过整个循环周期的26％。 3、上吹制气阶段 该阶段与上吹加氯制气总时间为整个循环的32％，随着上吹制气的进行下部炉温逐渐下降，为了保证炉况和提高发气量，在此阶段蒸汽的流量最好能得以控制。 4、下吹制气阶段 为了充分地利用炉顶部高温、提高发气量，下吹制气也是很重要的一个阶段。这段时间
毕业设计 题目年产五万吨合成氨变换工段工艺初步设计 系别化学工程与工艺 专业 指导教师 教研室主任 学生姓名 接受任务日期 完成任务日期
四川理工学院 毕业论文任务书 指导老师 教研室主任（签名） 系主任（签名） 学生姓名 批准日期2005 年 2 月25 日接受任务日期2005 年 2 月25 日完成任务日期2005 年 6 月 1 日
一、设计（论文）的要求： 1、说明书包括前言，合成氨变换工段工序原理，工艺条件及工艺流 程确定，以及主要设备的选择说明，对本设计的评述。 2、计算部分包括物料衡算，热量衡算，有效能利用率计算，主要设备 计算。 3、图纸带控制点的工艺流程图。 二、设计（论文）的原始数据： 天然气成分：以鸿化厂的实际工作数据为依据来进行。 年工作日330天,其余数据自定。 三、参考资料及说明： 《化工工艺设计手册》（上、下册）、《氮肥工艺设计手册》理化数据、《化肥企业产品能平衡》、《小合成氨厂工艺技术与设计手册》、《合成氨工学》、《化工制图》、《化工原理》、《化学工程》、《化工设计概论》以及关于氮肥的其他相关杂志。
目录 1.前言 (4) 2.工艺原理 (4) 3.工艺条件 (5) 4.工艺流程的确定 (6) 5.主要设备的选择说明 (6) 6.对本设计的综述 (6) 第一章变换工段物料及热量衡算 (8) 第一节中变物料及热量衡算 (8) 1．确定转化气组成 (8) 2．水汽比的确定 (8) 3．中变炉一段催化床层的物料衡算 (9) 4．中变炉一段催化床层的热量衡算 (11) 5．中变炉催化剂平衡曲线 (13) 6. 最佳温度曲线的计算 (14) 7．操作线计算 (15) 8．中间冷淋过程的物料和热量计算 (16) 9．中变炉二段催化床层的物料衡算 (17) 10.中变炉二段催化床层的热量衡算 (18) 第二节低变炉的物料与热量计算 (19) 第三节废热锅炉的热量和物料计算 (24) 第四节主换热器的物料与热量的计算 (26) 第五节调温水加热器的物料与热量计算 (28) 第二章设备的计算 (29) 1. 低温变换炉计算 (29) 2. 中变废热锅炉 (31) 参考文献及致谢 (35)
1 绪论 1.1炼焦煤气中回收苯族烃的意义 炼焦化学工业是煤炭综合利用的专业。煤在炼焦时除了有75%左右变成焦炭外，还有25%左右生成各种化学品及煤气，为了便于说明将煤炭炼焦时的产品列出如下：（单位：2 /Nm g） 75%25% 250~450 80~120 30~45 8~16 6~30 2~2.5 1.0~ 2.5 8~12 0.4~0.6? ? ? ? ? ? ? ←??????→? ??????? 2水煤汽焦油汽粗苯氨 焦炭煤荒煤气硫化氢 其它硫化物(CS,噻吩等) 氰化物 萘 吡啶盐基 由此看来，从荒煤气中粗苯的含量来看，回收粗苯是十分必要的。 焦炉煤气经硫铵工段后进入粗苯工段，进行苯族烃的回收并制取粗苯，目前我国焦化工业生产的苯类产品仍占很重要的地位。 1.2粗苯的性质 粗苯是多种芳烃族和和其它多种碳氢化合物组成的复杂混合物，粗苯的主要成分是苯、二甲苯、甲苯及三甲苯等，此外，还含有一些不饱和化合物，硫化物及少量的酚类和吡啶碱类。在用洗油回收煤气中的苯族烃时，则尚有少量轻质馏分掺杂在其中。 粗苯是谈黄色的透明液体，比水轻，不溶于水。在贮存时，由于轻质不饱和化合物的氧化和聚合所形成的树脂状物质能溶于粗苯使其着色并很快地变暗。在常温下，粗苯的比重是0.891～0.92kg/L。粗苯是易燃易爆物质，闪点12℃.粗苯蒸汽在空中的浓度达到1.4～7.5%（体积）范围内时，及形成爆炸性的混合物。 粗苯质量的好坏以实验室蒸馏时180℃前蒸馏出量的百分数来确定，粗苯的沸点范围是75～200℃，180℃前溜出量越多，粗苯质量越好；在180℃后的溜出物则为溶剂油。 粗苯易燃易爆，要求工段必须严禁烟火，并对电动机加以防爆。 粗苯的组成取决于炼焦配煤的组成及炼焦产物在炭化室内热解程度，粗苯各组分的平均含量见下表（表1-1）。
1、合成氨生产工艺介绍 1）造气工段 造气实质上是碳与氧气和蒸汽的反应，主要过程为吹风和制气。具体分为吹风、上吹、下吹、二次上吹和空气吹净五个阶段。原料煤间歇送入固定层煤气发生炉内，先鼓入空气，提高炉温，然后加入水蒸气与加氮空气进行制气。所制的半水煤气进入洗涤塔进行除尘降温，最后送入半水煤气气柜。 造气工艺流程示意图 2）脱硫工段 煤中的硫在造气过程中大多以H2S的形式进入气相，它不仅会腐蚀工艺管道和设备，而且会使变换催化剂和合成催化剂中毒，因此脱硫工段的主要目的就是利用DDS脱硫剂脱出气体中的硫。气柜中的半水煤气经过静电除焦、罗茨风机增压冷却降温后进入半水煤气脱硫塔，脱除硫化氢后经过二次除焦、清洗降温送往压缩机一段入口。脱硫液再生后循环使用。
脱硫工艺流程图 3）变换工段 变换工段的主要任务是将半水煤气中的CO在催化剂的作用下与水蒸气发生放热反应，生成CO2和H2。河南中科化工有限责任公司采用的是中变串低变工艺流程。经过两段压缩后的半水煤气进入饱和塔升温增湿，并补充蒸汽后，经水分离器、预腐蚀器、热交换器升温后进入中变炉回收热量并降温后，进入低变炉，反应后的工艺气体经回收热量和冷却降温后作为变换气送往压缩机三段入口。
变换工艺流程图 4）变换气脱硫与脱碳 经变换后，气体中的有机硫转化为H2S，需要进行二次脱硫，使气体中的硫含量在25mg/m3。脱碳的主要任务是将变换气中的CO2脱除，对气体进行净化，河南中科化工有限责任公司采用变压吸附脱碳工艺。来自变换工段压力约为1.3MPa左右的变换气，进入水分离器，分离出来的水排到地沟。变换气进入吸附塔进行吸附，吸附后送往精脱硫工段。 被吸附剂吸附的杂质和少量氢氮气在减压和抽真空的状态下，将从吸附塔下端释放出来，这部分气体称为解析气，解析气分两步减压脱附，其中压力较高的部分在顺放阶段经管道进入气柜回收，低于常 压的解吸气经阻火器排入大气。

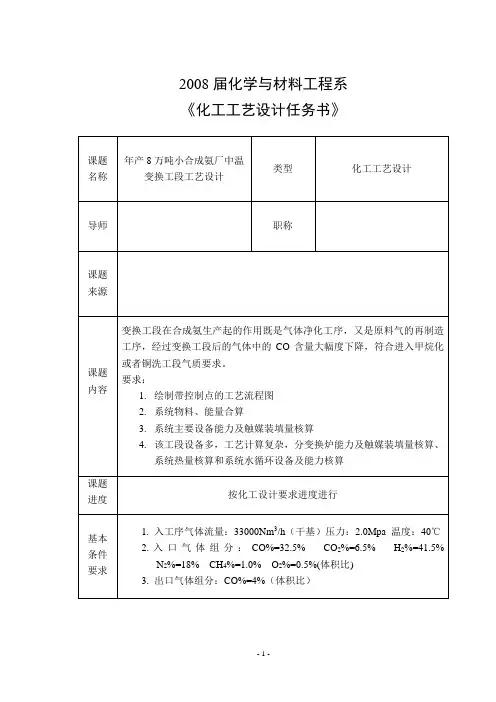

《化工工艺设计任务书》
