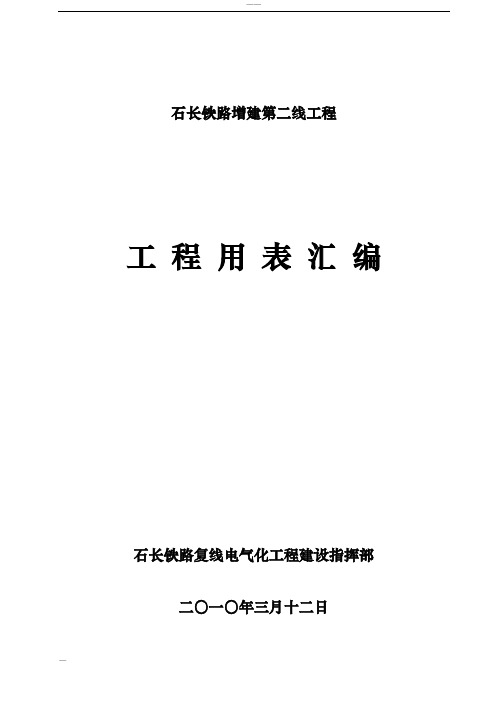

石长铁路增建第二线工程
工程用表汇编
石长铁路复线电气化工程建设指挥部二〇一〇年三月十二日
石长铁路增建第二线工程
工作程序及用表说明
前言
1、本文件编制依据：
（1）《铁路工程施工质量验收标准》铁建设[2003]127号文:
（2）铁道部技术标准所：《铁路工程施工质量验收标准应用指南》
（3）工程试验表格按《铁建设函[2009]27号》文规定的表格和要求填写
（4）《关于印发〈铁道部建设项目竣工文件编制移交办法〉的通知》[2002]8号文
（5）铁道部关于《印发铁路归档文件整理规则》的通知办档[2003]14号
（6）《关于发布〈铁路建设项目竣工验收交接办法〉的通知》铁建设[2008]23号文。
（7）《铁路建设工程监理规范》（TB10402-2007）
（8）《建设工程文件归档整理规范》（TB/T50328-2001）
（9）石长铁路复线电气化工程建设指挥部发布的各种管理办法
2、本文件附录所列表示为本工程通用表示。在使用中不得自行
改动；本文件难免错漏，各单位在使用中对其内容、包括对附录表格的增删、修改意见，请与石长铁路复线电气化工程建设指挥部工程管理部联系。
一、基本说明
1、站前工程单位工程和分单位工程划分
单位工程是进行质量验收和资料归档的划分单位。
对某些特大型单位工程，为便于施工管理和资料整理归档，可划分为若干个分单位工程。划分分单位工程的原则是在同一个施工单位施工、可以在保持一定的完整性、具有一定规模的前提下，区分不同结构类型、不同施工区段、有利于施工管理和资料整理归档。
1.1 路基工程
一个区间或一个车站为一个单位工程。如一个区间或车站由两个承包单位施工，应以施工分界点为界划分为两个单位工程。
1.2 桥涵工程
1.2.1 特大桥、大桥、中桥
每座特大桥、大桥、中桥各为一个单位工程。
一座特大桥或大桥规模较大、或含多种结构类型时，可划分为若干个分单位工程，由承包单位提出划分分单位工程意见，报监理单位同意并备案；在资料管理中作为单位工程对待，在各分单位工程合格的基础上再将各分单位工程资料归总为单位工程资料。
1.2.2 小桥
1～5座为一个单位工程。根据小桥分布情况或结构形式适当归并。每座小桥作为一个分单位工程。
1.2.3 涵洞
1～10座为一个单位工程。根据涵洞分布情况或结构形式适当归并。每座涵洞作为一个分单位工程。
1.3 站场工程
1.3.1 一般情况
一个车站分为三个单位工程：
站场路基
站场道路
站场构筑物
1.3.2 小型车站（会让站、越行站、小型中间站）
可作为一个单位工程，而将站场路基、站场道路和站场构筑物作为三个分部工程。
1.4 轨道工程
区分为正线轨道和站线轨道，正线轨道含车站内正线和正线道岔。轨道工程单位工程划分方法不可混同于路基工程的划分方法。
1.4.1 正线轨道
以车站中心里程为界，两相邻车站之间的一个区间为一个单位工程。
1.4.2 站场轨道
一个站场含站线道岔为一个单位工程。
1.5 隧道工程
1.5.1 隧道
一般一座隧道为一个单位工程，长隧道和特长隧道除需按不同承包单位施工标段划分为若干个单位工程外，一个施工标段内的工程也可根据工程的完整性或一定的工程规模划分为若干个分单位工程，由承包单位提出划分分单位工程意见，经监理单位同意并备案，在资料管理中作为单位工程对待，在各分单位工程合格的基础上，再将各分单位工程资料归总为单位工程资料。
1.5.2 明洞
一座明洞可作为一个单位工程。
2、一个单位工程的分部、分项工程组成
一个单位工程由一至数个分部工程组成，一个分部工程由一至数个分项工程组成。每种工程的分部、分项组成极其名称，在铁道部以《铁建设[2003]127号文》发布的《铁路工程施工质量验收标准》及2007年修订（以下简称《验标》）中和《铁路工程施工质量验收标准应用指南》（以下简称《应用指南》）一书中有完整详细的
记载。
需要注意的是《验标》或《应用指南》所列某种工程一个单位工程的分部分项工程组成包含了所有可能的分部和分项，而实际的某个单位工程只含有其中的某几个分部，某个分部只含有其中的某几个分项。必须根据实际从中选取，不可漏选，也不可多选；各分项、分部工程的名称应按书照抄。
3、质量验收记录文件
3.1 质量验收记录表
3.1.1 检验批质量验收记录
3.1.2 分项工程、分部工程和单位工程质量验收用表
以上两种均执行《铁路工程施工质量验收标准》（铁建设[2003]127号文和关于发布《铁路路基工程施工质量验收标准》等十九项铁路工程施工质量验收标准局部修订条文的通知（铁建设〔2007〕159号）
。
房建工程一律使用建设部发布的质量验收通用表格。
3.2 试验记录和试验报告
3.3 其它必要的质量保证记录
二、单位工程的竣工文件组成和竣工文件的组卷装订
详细内容见《关于印发〈铁道部建设项目竣工文件编制移交办法〉的通知》铁道部[2002]8号文和《关于发布〈铁路建设项目竣工验收交接办法〉的通知》铁建设[2008]23号文。
1、单位工程竣工文件组成
一个单位（分单位）工程的竣工文件包括：
1.1 开工报告
1.2 工程施工小结
1.3 竣工数量表
1.4 变更设计通知

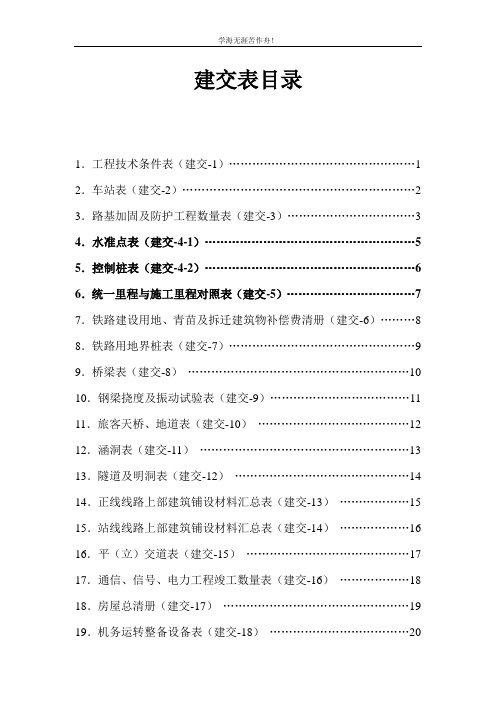

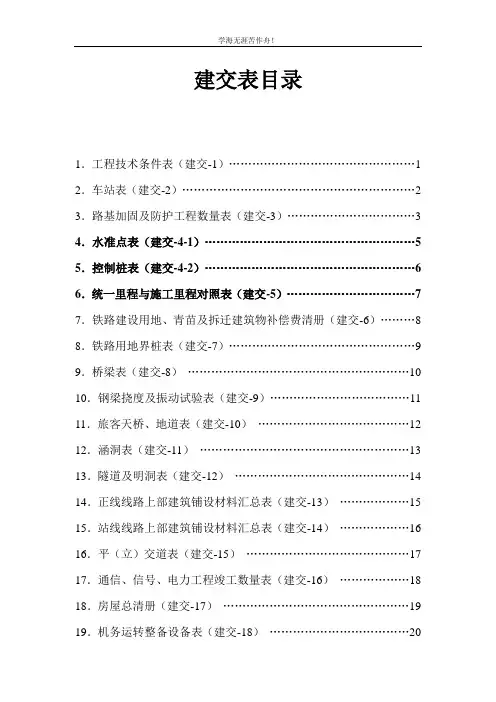

1.5 建交表铁路建设项目竣工验收交接办法（铁建设〔2008〕23号）
1.6 质量验收资料
1.6.1 质量验收基础资料：全部检验批质量验收记录表和各种质量保证资料
1.6.2 分项工程质量验收记录表
1.6.3 分部工程质量验收记录表
1.6.4 单位工程质量验收记录表
1.7 各种有关协议、批文、工程会商记录、有关会议纪要等
1.8 竣工验收报告
1.9 工程日志
1.10 竣工图
2、竣工文件组卷装订(对照文件修改)
2.1 一个单位工程的全部资料按上述所列内容及顺序整理，然后编写连续的张号。另一单位工程从头编号。各种文字文件的张号用碳素笔或蓝黑墨水笔写在右上角，图纸写在图标右上方。

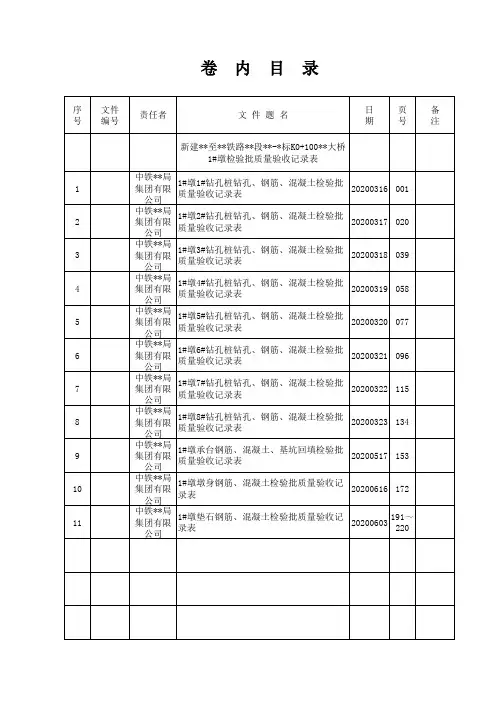

2.2 填写卷内目录。第一行填写工程名称全称，第二行起按顺序逐行填写文件全称，除图纸外的文字文件若占若干行，只在该文件占的第一行填写该文件的首页张号，在所占末行填写止张号；图纸须逐张填写图名图号和张号。
卷内目录放在卷首，不装订入册。
2.3 卷尾附一张备考表，内容包括文字资料总张数、图纸总张数、合计总张数等。
2.4 装订
每卷厚度不大于25mm，否则分卷装订。文字资料用案卷封皮，打孔装订。图纸不装订，折叠整齐成A4纸大小，图标叠在最外层。各种合格证等因大小不一，应整齐地贴在A4空白纸上，并在纸上注明合格证张数及所代表的材料或产品名称。
2.5 装盒
装订后，全卷装入档案馆规定规格的档案盒。档案盒封面格式如下
案卷标题：石长铁路增建第二线工程×××工程（单位工程名称）竣工文件
施工里程：（施工图采用的里程）
竣工里程：（竣工后同一丈量的里程）
形成单位：（形成本文件的责任者的正式名称，一般为承包单位项目部或经理部、指挥部等全称）
形成日期：（开工、竣工日期，填写到月）
三、主要工作程序及用表
使用表格系统
表格系统分为铁程管、质统、铁程检、铁程验、铁验表、决算附表、建交
房建工程一律使用建设部发布的质量验收通用表格。
1、试验记录、试验报告、试验管理通用表格用表
按铁道部铁路工程试验表格《铁建设函[2009]27号》文发布的试验记表、试验报告和管理通用表格要求填写。
2、石长铁路复线电气化工程建设指挥部在各管理办法中发布的相应于各类事务的适用表格。此类表格中少量局部有所改动的，即以本文件中所载为准。
四、填写表格注意事项
1、一般规定
1.1 各种资料纸张规格采用A4纸。
1.2 除下述情况外，各种资料不得采用复印件。可以复印的是：合格证.合格证份数不够而需复印时，可采用复印；但须注明原件所在档案卷的编号。
1.3 手写须使用碳素墨水或蓝黑墨水。
1.4 资料份数：除承包单位自留数外，另加5份（监理单位、建设单位、档案馆、接收站段、接收铁路局各一份）其中报送监理一份包含全部资料；其余4份按按照铁道部档案管理办法收纳。
2、填写表格注意事项
2.1 一个单位工程的所有表格的“单位工程名称”要一致，一般按施工图图名填写；分部工程和分项工程的名称必须按《验标》中的名称完整一致。“施工单位”写为“××局石长铁路复线电气化工程建设指挥部××项目部”。项目负责人应由该项目指挥长（项目经理）亲笔签名。
专业监理工程师签字，必须手写。
2.2 签字和日期：必须由有关人员本人签字，不得打印。注意
须填写签注日期。
二〇一〇年三月十二日
