笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对G B50116-2013与G B50116-98之间做出清晰区分。
一、目录
1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语
不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定
①3.1一般规定
1、增加火灾自动报警系统使用场所规定：
2、增加系统中各类设备之间接口通讯协议的强制性规定：
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求
1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
2、将图形显示装置和区域显示器设置规定添加至不同形式的火灾自动报警系统中。
③3.3报警区域和探测区域的划分
增加电缆隧道，甲、乙、丙类液体储罐区，列车的报警区域划分规定。
④3.4消防控制室
2、消防控制室的消防设备设置中增加了图形显示装置。
3、强制规定消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
4、规定消防控制室不应设置在电磁场干扰较强及其他影响消防控制室设备工作的设备用房附近。
5、规定消防控制防火阀、外线电话设置要求。
四、消防联动控制设计
①4.1一般规定
新增消防联动控制的电压、特性、延时、逻辑关系等规定：
②4.2自动喷水灭火系统的联动控制设计
4.3消火栓系统的联动控制设计
4.4气体（泡沫）灭火系统的联动控制设计
4.5防烟排烟系统的联动控制设计
4.6防火门及防火卷帘系统的联动控制设计
4.7电梯的联动控制设计
细化各消防联动系统的控制要求的详细规定。
5.4火灾应急广播5.5火灾警报装置
③4.8火灾警报和消防应急广播系统的联动控制设计
细化火灾警报和消防应急广播系统的联动控制设计规定。
④4.9消防应急照明和疏散指示系统的联动控制设计
4.10相关联动控制设计
细化各消防联动系统的控制要求的详细规定。
五、系统统计
①5.1一般规定
增加一氧化碳火灾探测器、复合式火灾探测器设置相关规定。
7.2点型火灾探测器的选择
②5.2点型火灾探测器的选择
1、感烟火灾探测器选用场合中增加列车、车库等区域；取消有电气火灾危险的场所。
2、光电感烟火灾探测器选用场合中增加高海拔地区，取消可能产生黑烟的场合。
3、感温火灾探测器选用场合中增加“需要联动熄灭‘安全出口’标志灯的安全出口内侧”。
4、增加图像型探测器选用规定。
5、细化一氧化碳火灾探测器选用规定。
6、增加吸气式感烟火灾探测器选用规定。
7.3线型火灾探测器的选择
③5.3线型火灾探测器的选择
1、增加不宜选择线型光束感烟火灾探测器的场合规定。
2、增加线型光纤感温火灾探测器的选用规定。
④5.4吸气式感烟火灾探测器的选择
增加吸气式感烟火灾探测器的选用规定：
1、具有高速气流的场所；
2、点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12m或有特殊要求的场所；
3、低温场所；
4、需要进行隐蔽探测的场所；
5、需要进行火灾早期探测的重要场所；
6、人员不宜进入的场所。
六、系统设备的设置
①6.1火灾报警控制器和消防联动控制器的设置
取消集中控制器和区域控制器之说。
6.2火灾探测器的设置
1、点型感温火灾探测器的设置中对不同类别的感温火灾探测器的设置作了详细的规定。
2、火灾探测器数量计算公式修正系数K的取值改为按照建筑所能容纳人员的数量来进行计算。
3、对一氧化碳、火焰探测器和图像探测器、线型光束感烟火灾探测器的设置作了详细的规定。
4、在感温探测器的设置部门未提及空气管差温火灾探测器的设置规定。
5、增加了光纤光栅、吸气式感烟火灾探测器的设置规定。
②6.4区域显示器的设置
新增区域显示器相关设置规定。
③6.5火灾警报器的设置
1、增加火灾光警报器的具体安装场合要求。
2、将火灾警报器的安装高度调整至2.2米以上。
④消防应急广播的设置
1、取消不同系统形式设计火灾应急广播系统的要求。
2、取消火灾应急广播与公共广播合用时的要求。
七、住宅建筑火灾自动报警系统
新增住宅火灾报警系统设计相关规定。
八、可燃气体探测报警系统
新增可燃气体报警系统设计相关规定。
九、电气火灾监控系统
新增电气火灾监控系统设计相关规定。
十、系统供电
10.1一般规定
1、新增消防应急电源的功率、供电时间的相关规定。
2、新增消防用电设备的设置要求。
10.2系统接地
对火灾自动报警系统的接地要求作了详细规定。
十一、布线
①11.1一般规定
1、铜芯绝缘导线或铜芯电缆电压等级要求的变动，增加了要求。
2、新规范增加1.
3、1.
4、1.5内容：
1无线通信模块的设置间距不应大于额定通信距离的75％；
2无线通信模块应设置在明显部位，且应有明显标识。
②11.2室内布线
1、对塑料管的要求表述变为B1级以上的钢性塑料管，增加可挠（金属）电气导管。
2、增加电线电缆的强制性要求。
3、对线路明敷要求的改变。
4、明确不同电压等级线缆的布线问题。
5、明确不同防火分区线缆的布线问题。
6、火灾探测器的传输线路负极线颜色由原来的单一蓝色增加了黑色。
7、取消接线端子箱内端子、传输网络系统接线相关规定。
十二、典型场所的火灾自动报警系统
增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
十三、附录
1、增加火灾报警、建筑消防设施运行状态信息表，消防安全管理信息表。
2、增加点型感温火灾探测器的分类标准。
3、新规范将“宜”和“可”进行区分介绍。
4、引用规范：国家标准《消防控制室通用技术要求》GB25506、国家标准《石油化工可燃气体和有毒气体检测报警设计规范》GB50493。

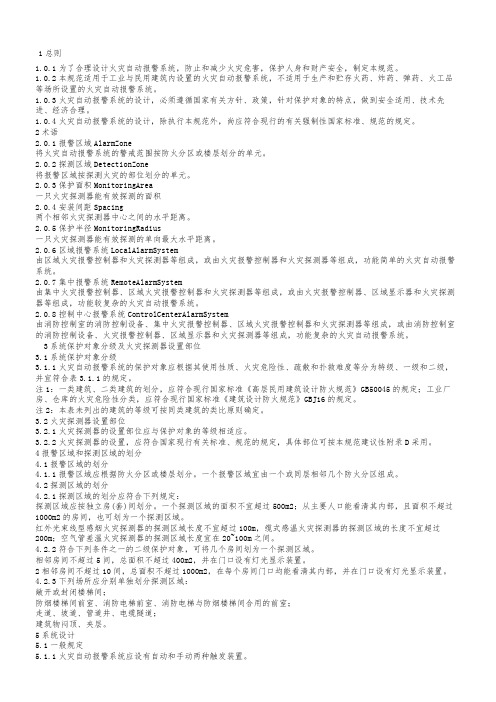

1 总则 1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。 1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。 2 术语 2.0.1 报警区域 Alarm Zone 将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 2.0.2 探测区域 Detection Zone 将报警区域按探测火灾的部位划分的单元。 2.0.3 保护面积 Monitoring Area 一只火灾探测器能有效探测的面积 2.0.4 安装间距 Spacing 两个相邻火灾探测器中心之间的水平距离。 2.0.5 保护半径 Monitoring Radius 一只火灾探测器能有效探测的单向最大水平距离。 2.0.6 区域报警系统 Local Alarm System 由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。 2.0.7 集中报警系统 Remote Alarm System 由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。
2.0.8 控制中心报警系统 Control Center Alarm System 由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。 3 系统保护对象分级及火灾探测器设置部位 系统保护对象分级 3.1.1 火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表的规定。 火灾自动报警系统保护对象分级表3.1.1 等级保护对象 特级建筑高度超过100M的高层民用建筑 一级建筑高度不超过100M的高层民用建 筑 一类建筑 建筑高度不超过24M的民用建筑及建 筑高度超过24M的单层公共建筑 床及以上的病房楼，每层建筑面积1000平方 米及以上的门诊楼；2.每层建筑面积超过 3000平方米的百货楼、商场、展览楼、高级 旅馆、财贸金融楼、电信楼、高级办公楼； 3.藏书超过100万册的图书馆、书库； 4.超过3000座位的体育馆； 5.重要的科研楼、资料档案楼； 6.省级（含计划单列市）的邮政楼、广播电视 楼、电力调度楼、防灾指挥调度楼； 7.重点文物保护场所； 8.大型以上的影剧院、会堂、礼堂 工业建筑 1.甲、乙类生产厂房； 2.甲、乙类物品库房； 3.占地面积或总建筑面积超过1000平方米的 丙类物品库房； 4.总建筑面积超过1000平方米的地下丙、丁 类生产车间及物品库房； 地下民用建筑 1.地下铁道车站；
火灾自动报警系统方案 ●本系统采用控制中心型智能消防报警系统，具有火灾报警、联动控制等功能。系统包括以下内 容：手动报警按钮、感烟探测器、感温探测器、警铃和水流指示器等报警装置，系统同时监视 消火栓按钮、报警阀、压力开关、水流指示器及信号阀等的动作信号。 ●为了便于控制和管理，所有消防信号将显示于总控制屏上，以便一旦发生火灾时，可迅速报告 消防局。 ●消防总控制室内有以下设备：消防系统主机（工作站）、火灾视屏显示屏（LED）、火灾自动报警 系统总控制屏、消防联动控制盘、消防专用电话主机、应急电源配电盘和UPS电源、消防系统 运行记录打印机等。消防控制室可监听所有消防电源设备的状态。另外，消防总控制室内设置 一部直拨消防单位的外线电话，并同时提供与消防电话插孔匹配的手提电话。 （1）火灾报警系统保护目标 ●快速火灾探测 ●准确定位火灾地点 ●及时发出火灾报警信号 ●警示相关人员以实现： ●快速疏散建筑物内人群 ●通知相关部门采取救援措施 ●指示相关消防设备动作以实现： ●自动启动消防泵、喷淋泵等水系统灭火设备 ●联动火灾隔断手段如关闭防火卷帘门和防火阀等 ●开启排烟风机、正压风机等防排烟设备 ●开启应急广播、应急照明和疏散指示系统 （2）系统设计原则 ●系统应符合中国有关法律法规，符合消防管理条例和标准。 ●遵照安全第一、预防为主的原则，火灾自动报警系统应严格保证设备可靠性和系统可靠性，避 免误报。 ●系统应具有先进性和适用性：系统的技术性能和质量指标均达到国际先进水平，且在安装调试、 软件编程和操作使用各方面均简便易行，并适合建筑特点，达到最佳的性能价格比。 ●在系统设计时应明确与建筑设备监控系统、安防系统之间的接口界面，且系统的各项技术规范 均符合相应要求。 ●在设计火灾自动报警系统时应预留该系统与综合信息共享管理系统之间信息数据交换接口，系 统的各项技术规范均符合相应要求。 ●在系统设计时应尽量优化设备配置，考虑了整个建筑全系统的统筹配置，避免设备的重复购置 和管线的混乱局面。 在系统设计时应保留足够的冗余度：探测点与控制点的容量上及回路卡的设置上均应保留不少于20％的扩展余地。报警系统施工主要程序：
1火灾自动报警系统的组成？ 答案：火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。 2火灾自动报警系统的基本形式？ 答案：根据现行国家标准《火灾自动报警系统设计规范》规定，火灾自动报系统的基本形式有三种，即：区域报警系统、集中报警系统和控制中心报警系统。 3什么是火灾报警装置和火灾警报装置？ 答案：①在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。 ②在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。4火灾自动报警设备一般常见故障有哪些？ 答案： (1)主电源故障。 (2)备用电源故障。 (3)探测回路故障。
(4)误报火警。 5消防监控员定期检查主要工作有哪些？ 答案： ①每日查报警控制器的功能，并填写系统运行和控制器日检登记表。 ②每季度应检测和试验报警系统的下列功能，并填写季检表。 ③每年对火灾自动报警系统的功能，应作下列检查和试验，并填写年检表。 ④探测器投入运行二年后，应每隔三年全部清洗一遍，并作响应阈值及其它必要的功能试验，合格的方可继续使用，不合格的严禁重新安装使用。 6消防系统的分类？ 答案： ①水消防系统 ②气体消防系统 ③泡沫灭火系统 7火灾自动报警系统的误报的种类？ 答案： 误报分为危险性误报和安全性误报两种，所谓危险性误报是指火灾发生时生产大量的烟、温而不能使系统发生报警信号者，又称不报。所谓安全性误报是指无火灾的情况下报警，又称虚报。 8火灾自动报警系统减少误报的方法？ 答案：
GB 50116 - 2013 火灾自动报警系统设计规 1 总则 1.0.1为了合理设计火灾自动报警系统，预防和减少火灾危害，保护人身和财产安全，制定本规。 1.0.2本规适用于新建、扩建和改建的建、构筑物中设置的火灾自动报警系统的设计，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统的设计。 1.0.3火灾自动报警系统的设计，应遵循国家有关方针、政策，针对保护对象的特点，做到安全可靠、技术先进、经济合理。 1. 0. 4火灾自动报警系统的设计，除应符合本规外，尚应符合国家现行有关标准的规定。 2. 0. 1 火灾自动报警系统 automatic fire alarm system 探测火灾早期特征、发出火灾报警信号，为人员疏散、防止火灾蔓延和启动_动灭火设备提供控制与指示的消防系统。 2.0. 2 报警区域 alarm zone 将火灾自动报警系统的警戒围按防火分区或楼层等划分的单元。1. 0.3探测区域 detection zone 将报警区域按探测火灾的部位划分的单元。 2. 0.4保护面积 monitoring area --只火灾探测器能有效探测的面积。 2. 0.5安装间距 installation spacing
两只相邻火灾探测器中)L、之间的水平距离。 2.0. 6 保护半径 monitoring radius 一只火灾探测器能有效探测的单向最大水平?距离。 2.0.7 联动控制信号 control signal to start stop an auto-matic equipment 由消防联动控制器发出的用于控制消防设备（设施）工作的信号。 2.0.8联动反馈信号 feedback signal from automatic equip-ment 受控消防设备(设施)将其工作状态信息发送给消防联动控制 器的信号。 2.0. 9 联动触发信号 signal for logical program 消防联动控制器接收的用于逻辑判断的信号。 3基本规定 3.1 一般规定 3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。 3.1.2火灾自动报警系统应设有自动和手动两种触发装置。 3.1.3火灾自动报警系统设备应选择符合国家有关标准和有关市场准入制度的产品。 3.1.4系统中各类设备之间的接口和通信协议的兼容性应符合现行国家标准《火灾自动报警系统组件兼容性要求》GB 22134的有关规定。 3.1.5任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总
火灾自动报警系统施工方案 1-1 编制依据及原则 1.编制依据 1.1根据业主提供的北京市城建设计研究院的设计图纸。 1.2根据国家有关的设计施工规范和建筑质量检验评定标准： 1、《地铁设计规范》（GB50157-2003） 2、《火灾自动报警系统设计规范》（GB50116-1998） 3、《火灾自动报警系统施工及验收规范》（GB50166-2007） 4、《电气装置安装工程施工及验收规范》 5、《建筑设计防火规范》（GB50016－2006） 6、《人民防空工程设计防火规范》（GB50098-98）（2001年版） 7、《高层民用建筑设计防火规范》（GB50045-95）2005年版） 8、《点型感烟火灾探测器》（GB4715-2005） 9、《点型感温火灾探测器》（GB4716-2005） 10、《手动火灾报警按钮》（GB19880-2005） 11、《火灾报警控制器》（GB4717-2005） 12、《线型光束感烟火灾探测器》（GB14003） 13、《线型感温火灾探测器》（GB16280-2005） 14、《电气火灾监控系统》（GB14287-2005） 15、《固定灭火系统驱动、控制装置通用技术条件》（GA61-2002） 16、《消防联动控制系统》 (GB16806-2006) 17、《电子计算机机房设计规范》（GB50174-93） 18、《工业控制用软件评定准则》（GB/T13423-1992） 2.工程概况及特点 2.1工程概况 南京地铁一号线南延线工程PPP项目火灾自动报警及气体灭火控制系统，工程建设包含地下车站8座，分别为宁丹路站(含小行车辆基地区间工程)、共青团路站、花
《火灾自动报警系统设计规范》GB 50116-98 1总则 1为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。 2本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。 3火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 4火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。 2术语 1报警区域AlarmZone将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 2探测区域DetectionZone将报警区域按探测火灾的部位划分的单元。 3保护面积MonitoringArea一只火灾探测器能有效探测的面积。 4安装间距Spacing两个相邻火灾探测器中心之间的水平距离。 5保护半径MonitoringRadius一只火灾探测器能有效探测的单向最大水平距离。 6区域报警系统LocalAlarmSystem由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。 7集中报警系统RemoteAlarmSystem由集中火灾报警控制器、区域火灾报警控制器和火灾探测器组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。 8控制中心报警系统ControlCenterAlarmSystem由消防控制室的消防控制设备、集中火灾报警控制制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。 3系统保护对象分级及火灾探测器设置部位 3.1系统保护对象分级 3.1.1火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表3.1.1的规定。 注：①一类建筑、二类建筑的划分，应符合现行国家标准《高层民用建筑设计防火规范》GB50045的规定；工业厂房、仓库的火灾危险性分类，应符合现行国家标准《建筑设计防火规范》GBJ16的规定。 ②本表未列出的建筑的等级可按同类建筑的类比原则确定。 3.2火灾探测器设置部位 3.2.1火灾探测器的设置部位应与保护对象的等级相适应。 3.2.2火灾探测器的设置应符合国家现行有关标准、规范的规定，具体部位可按本规范建议性附录D采用。 4报警区域和探测区域的划分 4.1报警区域的划分 4.1.1报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。 4.2探测区域的划分 4.2.1探测区域的划分应符合下列规定： 4.2.1.1探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过500㎡；从主要
、系统维护方案 1、系统故障分析及对策 根据火灾自动报警系统的构成情况，通过对本项目的详细分析, 我方将火灾自动报警系统的故障分为四类；
2、故障处理流程 针对本项目，我方将专门委派3名具有丰富工作经验的人员负 责，以便能对系统运行过程中出现的故障进行及时处理，当遇到专职人员不能排除的故障时，我方技术服务部将尽快由总工到过现场处理。
3、维护服务计划 定期派员到现场进行系统检查并进行如下维护工作： 1)每月对贵方的消防控制室值班记录及建筑消防设施巡视检查记录作 详细分析并提出合理化建议，发现问题及时处理。 2)每月分期分批试验探测器的报警及确认灯显示。 3)每月分期分批试验火灾报警装置的声光显示功能。 4)每月分期分批对喷头进行一次外观检查，发现有不正常的喷头及 时更换；当喷头上有异物时及时清除。 5)每月分期分批用自动或手动检查大楼消防联动的控制设备和消防通 讯设备的控制和显示功能。 6)每月检查消防水泵接合器的接口及附件，保证接口完好、无渗漏、 闷盖齐全。 7)每月对灭火剂贮存容器、选择阀、液体单向阀、高压软管、集流 管、管网与喷嘴等全部系统进行外观检查。确保系统组件无碰撞变 形及其它机械性损伤，表面无锈蚀，保护涂层完好，铭牌清晰，手 动操作装置的防护罩、铅封和安全标志完整等。 8)每月分期分批试验水流指示器、压力开关等设备的报警功能、信号 显示。 9)每月对备用电源进行充放电试验，主电源和备用电源自动切换试 验。 10)每月对报警阀旁的放水试验阀进行一次供水试验，验证系统的供 水能力。 11)每季度分析各个探测器的自诊断及历史记录，对需要清洗的探测
火灾自动报警系统施工工艺标准
火灾自动报警系统施工工艺标准 5.2.1材料准备 根据图纸设计及相关合同文件要求，准备相应材料，如感烟探测器、感温探测器、可燃气体探测器、火焰探测器、红外光束探测器、复合探测器、缆式探测器、手动报警按钮、消火栓按钮、输入模块、控制模块、切换模块、短路隔离器、搂层显示器、区域报警器、火灾报警控制器、报警专用电话、插孔、消防警铃、声光报警器、电线、电缆、桥架线槽、管材、接线端子箱等。 5.2.2技术准备 1.图纸设计应经当地消防部门审批，取得消防建审意见书。 2.施工前应进行由业主（甲方）组织的设计交底和由监理单位组织的图纸会审。 3.编制施工方案，并报上一级技术负责人审核批准。 4.火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图、消防设备联动逻辑说明等必要的技术文件。 5.按批准的施工方案进行技术交底，明确施工方法及质量标准。 5.2.3主要机具 1.操作工具：手电钻、冲击钻、梯子、对讲机、喷机、焊锡锅、电工专用工具等。 2.检测工具：万用表、卷尺、探测仪器实验器、水平尺、小线、先坠、兆欧表、接地电阻测试等。 5.2.4作业条件
1.线缆沟、槽、管、盒施工完毕，预埋管及预留孔符合设计要求。 2.已完成机房、弱电竖井的建筑施工。 3.设备机房的环境、电源及接地安装已完成，具备安装条件。 4. 设备、管道安装满足火灾自动报警及消防联动工程施工要求。 5.2.5施工组织及人员要求 专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必须持证上岗，操作工人应进行岗前培训。 5.3材料和质量控制要点 5.3.1一般规定 1.火灾自动报警及消防联动系统的设备应选用合格的产品，即有生产厂家的出厂合格证、国家消防电子产品质量监督检验中心的产品检验报告、安装使用说明书、“CCC”认证标识等。 2.对所有进场的材料设备进行开箱全面检查，所有随机的原始资料，自制设备的设计计算资料、图纸、测试记录、验收鉴定结论等应全部清点，整理归档。 3.消防主机应具有汉化图形显示及中文屏幕菜单等功能，并进行操作试验。 4.进口设备还应提供原产地证明的商检证明；配套提供的质量合格证明、检测报告及安装、使用、维护说明书等文件资料应为中文文体（或附中文译文），设备安装前，应根据使用说明书进行全部检查，方可使用。
消防自动报警系统施工方案 一、一般情况 工程名称：宁国市商之都商业广场工程 建设地点：宁国市宁阳西路华贝 建设单位：安徽省宁国市亚云房地产开发有限公司 设计单位：北京中华建规划设计研究院有限公司 勘察单位: 宣城市建筑勘察设计研究院 监理单位：安徽天翰工程咨询有限责任公司 施工单位：歌山建设集团有限公司 二、工程概况 2.1本工程由安徽宁国亚云房地产开发有限公司开发 ,整个工程均由1#楼、2#楼及地下车库组成。其中1#楼地下一层为地下车库, 一层地下室室层高—4.5M。一～五层为商场,其中一层层高为5.10M；二～三层层高为4.80M；四～五层层高为4.50M；六～十六层为住宅楼,各层层高为 3.00M。地下一层地上十六层为框剪结构，室外地坪以上建筑总高度60.60米；其中2#楼地下一层为地下车库, 一～十八层为住宅楼。地下一层地上十八层框剪结构，室外地坪以上建筑总高度59.48米本工程规划用地总面积为11277 M2;建筑总面积为57793 M2 ,其中地上建筑面积为51799 M2 ；其中地下建筑面积为5994 M2 。建筑总面积其中住宅用房建筑面积为31085 M2;其中商业用房建筑面积为20714 M2。其中1#楼总建筑面积为37888㎡；地下室建筑面积为4280.1㎡；地上建筑面积为33608.2㎡ 2.2.本工程1、2#楼地块位于宁国市宁阳西路南侧，原华贝服饰有限公司内。 2.3.建筑首层±0.000相当于黄海高程绝对标高55.880M。 2.4.本工程为商场住宅楼, 大楼采用智能型火灾报警控制器,联动控制柜,通讯柜。联动操作包括：停止进、排风机；起动有关声光讯响器；起动有关加压风机，排风兼排烟风机；强迫电梯降止首层；控制防火卷帘下降；关闭发生火灾层及上下相邻层送风口、切断非消防电源。水流指示器，报警阀信号均到达控制室后，经确认后启动自喷泵。 2.5. 适用范围：适用于宁国市商之都商业广场消防自动报警工程 2.6. 编制依据的标准及规范 火灾自动报警系统施工及验收规范(GBJ50166) 三、施工准备 3.1 接到施工任务后，首先应对图纸进行会审，同时熟悉结构图、建筑图、装修图及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。 3.2 主要设备材料： 3.2.1 一般火灾自动报警系统的主要设备材料选用应符合6-1“消防工程安装的通用要
《火灾自动报警系统设计规范》GB50116-98 1 总则 1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。 1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。 2 术语 2.0.1 报警区域Alarm Zone 将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 2.0.2 探测区域Detection Zone 将报警区域按探测火灾的部位划分的单元。 2.0.3 保护面积Monitoring Area 一只火灾探测器能有效探测的面积 2.0.4 安装间距Spacing 两个相邻火灾探测器中心之间的水平距离。 2.0.5 保护半径Monitoring Radius 一只火灾探测器能有效探测的单向最大水平距离。 2.0.6 区域报警系统Local Alarm System 由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。 2.0.7 集中报警系统Remote Alarm System 由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。
2.0.8 控制中心报警系统Control Center Alarm System 由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。 3 系统保护对象分级及火灾探测器设置部位 3.1系统保护对象分级 3.1.1 火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表3.1.1的规定。 注1：一类建筑、二类建筑的划分，应符合现行国家标准《高层民用建筑设计防火规范》GB 50045的规定；工业厂房、仓库的火灾危险性分类，应符合现行国家标准《建筑设计防火规范》GBJ16的规定。 注2：本表未列出的建筑的等级可按同类建筑的类比原则确定。 3.2 火灾探测器设置部位 3.2.1 火灾探测器的设置部位应与保护对象的等级相适应。 3.2.2 火灾探测器的设置，应符合国家现行有关标准、规范的规定，具体部位可按本规范建议性附录D采用。 4 报警区域和探测区域的划分 4.1 报警区域的划分 4.1.1 报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。 4.2 探测区域的划分 4.2.1 探测区域的划分应符合下列规定： 4.2.1.1 探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过500m2；从主要人口能看清其内部，且面积不超过1000m2的房间，也可划为一个探测区域。 4.2.1.2 红外光束线型感烟火灾探测器的探测区域长度不宜超过100m，缆式感温火灾探测器的探测区域的长度不宜超过200m；空气管差温火灾探测器的探测区域长度宜在20~100m之间。 4.2.2 符合下列条件之一的二级保护对象，可将几个房间划为一个探测区域。
火灾自动报警系统调试方案 一、调试前的准备 1、消防中心、消防泵、喷淋泵、消防电梯的供电必须为正式供电且具备为双电源切换功能，其相关部位的动力柜均应供电正常。 2、火灾报警系统的布线全部正确。 3、消防电气布线绝缘电阻全部在20MΩ以上方为合格。 4、各探头、控制模块、监视模块均已安装到位，各层的卫生均已打扫干净，无任何单位施工。 二、单机调试 1、消火栓泵试验检查 （1）消火栓泵的动力柜置于人工部位。 （2）就地分别启停消火栓泵。 （3）消防控制中心手动启停消火栓泵应全部运转正常。 （4）放于自动部位能进行“一用一备”或“二用一备”的启停控制。 2、喷淋泵单机试验检查 （1）喷淋泵的动力柜置于人工部位。 （2）就地人工启停喷淋水泵应运转正常。 （3）消防控制中心手动启停喷淋泵应运转正常。 （4）放于自动部位，能进行“一用一备”或“二用一备”的启停控制。 3、消防电梯检查：一楼手动复位按钮动作，应自动下降至首层。 4、火灾自动报警主机电源检查：备用电源连续充放电三次后，主电源和备用电源应能自动转换。 5、火灾自动报警控制器、探头和模块均未连接时，试验下列功能：火灾报警自检功能、消音和复位功能、故障报警功能、火灾优先功能、报警记忆功能、电源自动切换和备用电源的自动充电功能、备
用电源的欠压和过压报警功能。 6、测量各探测回路，确定无短路后方可接入火灾报警控制柜和联动控制柜。 7、火灾探测器及模块地址编码正确。 三、系统调试 1、火灾报警控制系统首先按回路顺序逐楼层开通，火灾探测器控制模块、监视模块、手动报警按钮、消火栓按钮、声光报警各部件均应工作正常。 2、施放一定烟量给感烟探测器，探测器报警灯亮，并将报警信号送至消防中心，报出的地址正确。 3、手动报警按钮动作或探头报警，即为人工确认现场发生火灾（即确认火灾），应有下列系统动作。 （1）本层及上、下两层的声光报警发出声光警报； （2）接通本层及上下两层消防广播； （3）切断非消防电源； （4）关闭本层的空调新风机组； （5）所有电梯归首层，并将反馈信号至消防中心； （6）接通应急疏散照明和疏散指示灯。 （7）开启本层及上、下两层的正压风口，联动开启正压风机。 4、火警优先功能的试验 （1）取下本层的一个探测器，设定该探测器为人为故障，对本层的另一探测器施放的烟量，该探测器应能正常报警，消防中心应能显示其报警的部位和信号，同时报出故障的位置。 （2）取下本层的一个探测器，设定该探测器为人为故障，对本层的手动报警按钮动作，该手动报警按钮应能正常报警，消防中心应能显示其报警的部位和信号，同时报出故障的位置。 5、消防泵的联动控制试验

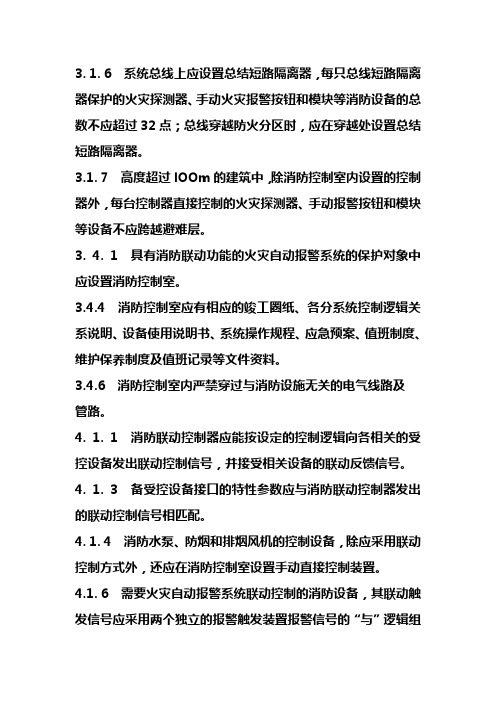

新火灾自动报警设计规范必须要注意的内容！ （3.1.6 强）系统总线上设置总线短路隔离器，每32 个点一个隔离器，并且按防火分区设置。（在系统及平面上均与原有设计方式不同。） 2. （ 3.1.7 强）超过100m 的建筑，出消防控制室内设置的控制器外，每台控制控制的火灾探测器、手报和模块等不应跨越避难层。 3. （3. 4.1 强）有消防联动功能的建筑就应设置消防控制室。 4. （3.4.4 强）消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、用说明书、系统操作规程、应急预案、值班制度、维护保养制度及纸板记录资料。（设计说明中应明确由消防设备公司及消防施工单位并建设单位和物业同完成此项） 5. （3.4.6 强）消防控制室内严禁穿过与消防设施无关的电气线路及管路。 6. （3.4.8）消防控制室内设备布置及房间尺寸：单列布置最小宽度5m，双列布置最小宽度6m。（按设备宽度1000mm 计算）房间长度根据设备数量确定，当设备排列长度超过4m时，其两端通道均应大于1m。 7. （3.4.8-5）允许消防控制室与弱电系统合用，但应有明显间隔。（设计说明中强调） 8. （4.1.4 强）消防水泵（喷淋、雨淋、水幕、消火栓）、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。（消防直启线）
