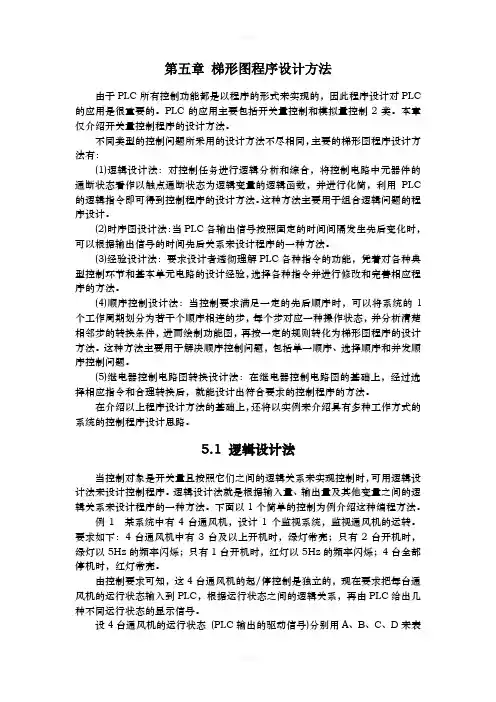

第五章梯形图程序设计方法
由于PLC所有控制功能都是以程序的形式来实现的，因此程序设计对PLC 的应用是很重要的。PLC的应用主要包括开关量控制和模拟量控制2类。本章仅介绍开关量控制程序的设计方法。
不同类型的控制问题所采用的设计方法不尽相同，主要的梯形图程序设计方法有：
(1)逻辑设计法：对控制任务进行逻辑分析和综合，将控制电路中元器件的通断状态看作以触点通断状态为逻辑变量的逻辑函数，并进行化简，利用PLC 的逻辑指令即可得到控制程序的设计方法。这种方法主要用于组合逻辑问题的程序设计。
(2)时序图设计法：当PLC各输出信号按照固定的时间间隔发生先后变化时，可以根据输出信号的时间先后关系来设计程序的一种方法。
(3)经验设计法：要求设计者透彻理解PLC各种指令的功能，凭着对各种典型控制环节和基本单元电路的设计经验，选择各种指令并进行修改和完善相应程序的方法。
(4)顺序控制设计法：当控制要求满足一定的先后顺序时，可以将系统的l 个工作周期划分为若干个顺序相连的步，每个步对应一种操作状态，并分析清楚相邻步的转换条件，进而绘制功能图，再按一定的规则转化为梯形图程序的设计方法。这种方法主要用于解决顺序控制问题，包括单一顺序、选择顺序和并发顺序控制问题。
(5)继电器控制电路图转换设计法：在继电器控制电路图的基础上，经过选择相应指令和合理转换后，就能设计出符合要求的控制程序的方法。
在介绍以上程序设计方法的基础上，还将以实例来介绍具有多种工作方式的系统的控制程序设计思路。
5.1 逻辑设计法
当控制对象是开关量且按照它们之间的逻辑关系来实现控制时，可用逻辑设计法来设计控制程序。逻辑设计法就是根据输入量、输出量及其他变量之间的逻辑关系来设计程序的一种方法。下面以1个简单的控制为例介绍这种编程方法。
例1 某系统中有4台通风机，设计1个监视系统，监视通风机的运转。要求如下：4台通风机中有3台及以上开机时，绿灯常亮；只有2台开机时，绿灯以5Hz的频率闪烁；只有1台开机时，红灯以5Hz的频率闪烁；4台全部停机时，红灯常亮。
由控制要求可知，这4台通风机的起/停控制是独立的，现在要求把每台通风机的运行状态输入到PLC，根据运行状态之间的逻辑关系，再由PLC给出几种不同运行状态的显示信号。
设4台通风机的运行状态(PLC输出的驱动信号)分别用A、B、C、D来表示("1"表示运行，"0"表示停机)，红灯控制信号为L1，绿灯控制信号为L2 ("1"为常亮，"0"为灭，闪烁时要求输出脉冲信号)。由于各种运行情况所对应的显示状态是惟一的，故可将几种运行情况分开进行程序设计，然后汇总在一起。
1、红灯常亮程序设计4台通风机全部停机时，红灯常亮，所以逻辑关系为Ll=A B C D，设计的梯形图如图5-1所示。
168
169
图5-1 红灯常亮的梯形图
2、绿灯常亮程序设计 绿灯常亮的条件是：3台通风机都在运行 (4个元素
取3个的组合，即C 34=)34(!3!
4 =4，共有4种情况)和4台通风机都在运行共5
种情况。其状态见表5-1。
逻辑关系为
L2 =A BCD +A
B
C D+ AB C D+ABC
D +ABCD
对该逻辑函数进行化简，得
到逻辑关系开为
L2=AB （C+D ）+CD （A+B ）
则对应的梯形图如图5-2所示。
3、红灯闪烁程序设计 任意1台通风机运行时红灯亮，其状态见表5-2。
其逻辑关系为
L1 = A B C D +A B C D + A B C D +A B C D
=A B （C D +C D ）+C D （A B+ A B ）
再考虑到红灯闪烁要求，还需要串联P_0.2s 的常开触点 (0.2s 时钟，即频率
为5Hz 的脉冲)，设计的梯形图如图5-3所示。
图5-2 绿灯常亮的梯形图
170
图5-3 红灯闪烁的梯形图 4、绿灯闪烁程序设计 2台通风机运行时绿灯亮 (4个元素取2个的组合，
C 24=)24(!2!
4 =6，共有6种情况)，其状态见表5-3 。
其逻辑关系为 L2 = A B CD +A B C D+ A BC D +A B C D+A B C D +AB C D =(A B+A B )(C D+C D )+A B CD+AB C D
5-4所示。
5、选择PLC 机型和进行IO 点分配 4台通风机的起/停控制信号输入需要
占用8个输入点，输出控制需要占用4个输出点。如果使用过载保护，并把4
台通风机的故障信号输入到PLC ，还需占用4个输入点，红、绿灯显示控制需要
占用2个输出点。这样，至少需要12点输人和6点输出，所以选择IO 为20点
的PLC 就可以，在这里我们选择实验室的CP1H —XA40DR —A 机型。控制系统
的I/O 分配情况见表5-4。其中，SA1-SA4为4台通风机的起动按钮，SB1-SB4
为4台通风机的停机按钮，FR1-FR4为4台通风机的过载保护信号 (正常时为常
闭信号，有故障发生时为常开信号)；A 、B 、C 、D 为4台通风机的输出控制信
号，Ll 为红灯控制信号，L2为绿灯控制信号。
图5-4 绿灯闪烁的梯形图
由于红灯常亮和红灯闪烁是独立控制的，所以把图5-1和图5-3的程序叠加，采用并联输出方式就能满足控制要求，同时也避免双线圈输出问题。同理，把图5-2和图5-4的程序叠加，采用并联输出方式就能实现绿灯常亮和绿灯闪烁的控制功能。图5-5所示为通风机运行状态显示的梯形图程序。
171
图5-5 通风机运行状态显示的梯形图程序
5.2时序图设计法
当控制对象是开关量且按照固定顺序进行控制的系统，可用时序图设计法来设计程序。下面通过1个例子来介绍这种设计方法。
例2 1个十字路口交通灯的控制装置，其控制要求是:
(1)南北方向：绿灯亮20s，黄灯闪烁5s，红灯先亮10s再闪烁5s，然后循环；闪烁频率为1Hz。
(2)东西方向：红灯先亮20s再闪烁5s，绿灯亮10s，黄灯闪烁5s，然后循环；闪烁频率为1Hz。
(3)系统启/停控制：用1个切换开关完成。当系统启动后按照上述要求循环工作；当系统停止后，全部灯都熄灭。
下面介绍时序图编程的思路：
1、分析PLC的I/O信号同一方向的3个色灯可以并联控制，故2个方向共需6个输出控制点；启/停切换开关信号要输入PLC，需要占用一个输入点。
2、画出时序图为了弄清各灯亮、灭的时间关系，根据控制要求，画出各
方向3色灯的工作时序图，如图5-6所示。
172
图5-6 交通灯工作时序图
3、确定时间段由图5-6可以看出，l个工作循环可分为4个时间区段，这4个时间区段的分界点分别用t0、t1、t2、t3、t4来表示。
4、使用定时器用4个定时器来控制4个时间区段，(见表5-5)，再利用各定时器之间的时序关系去控制3色灯。
5、PLC造型与I/O分配根据控制系统只需要1点输入、6点输出的要求，可以选用CP1H—XA40DR—A机型；其I/O分配情况见表5-6.
6、设计程序由图5-6可见，南北绿灯的亮，灭状态正好与t0的状态相反；南北黄灯的闪烁条件是t0为ON而t1为OFF；南北红灯亮，灭条件是t1为ON 而t2为OFF时亮，t2为ON而t3为OFF时闪烁。闪烁用P_1s来实现。
东西红灯在t0为OFF时亮，在t0为ON而t1为OFF时闪烁；东西绿灯
在t1为ON而t2为OFF时亮；东西黄灯在t2为ON而t3为OFF时闪烁。
当定时器t3定时到时，应该便所有定时器均复位，然后开始下一次循环的定时。根据时序图设计交通灯控制梯形图如图5-7所示。
173
174
7、存在的问题与思考本控制系统没有考虑时间的显示问题，如果要求用
LED显示时间，则需使用晶体管输出模块。另外，考虑黄灯、红灯的闪烁问题，
175
现在1个循环要求以1Hz闪烁5s，循环周期为40s，即5次闪烁/40s，按运行l0h/d 计就要闪烁4500次，65天就达到继电器的寿命30万次。所以，应该改用晶闸管输出模块，并尽可能地降低闪烁频率。
下面将时序图设计法步骤归纳如下：
1)分析控制要求，确定I/O信号，合理选择PLC机型。
2)明确各输人和输出信号之间的时序关系，画出工作时序图。
3)将时序图划分为若干时间段，'并确定时间段的时间长短。找出时间段间的分界点，确定分界点处各输出信号状态的转换关系和转换条件。
4)确定所需定时器的个数，分配编号，确定定时器的设定值。确定各定时器的功能明细。
5)进行I/O分配。
6)根据定时器的明细表、时序图和I/O分配，设计出梯形图程序。
5.3 经验设计法

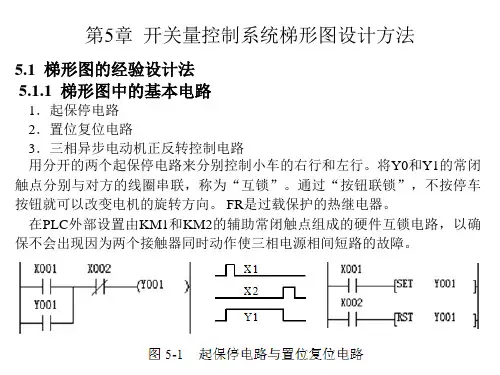

经验设计法就是根据继电器控制电路的设计经验，正确选用PLC的的相应指令而设计应用程序的一种方法。例如，我们要设计电动机的起/停控制，根据继电器控制电路设计相应的梯形图程序如图5-8所示。其中，SB1为起动按钮，SB2为停机按钮，KM为电动机驱动接触器。
图5-8电动机起，停控制的电路图及梯形图
下面再通过1个例子来介绍经验设计法的步骤。
例3 某电动运输小车供8个加工点使用(类似于电梯控制)，它有以下5点控制要求：
l)PLC得电后，车停在某个加工点(称为工位)，若没有用车呼叫(称为呼车)时，则呼车指示灯亮，表示各工位可以呼车。
2)若某工位呼车(按本位的呼车按钮)时，则呼车指示灯熄灭，
表示此后呼车无效。
3)系统停止时，呼车无效。系统启动后，当呼车位号大于停车位号时，小车自动向高位行驶；当呼车位号小于停车位号时，小车自动向低位行驶;当小车到达呼车位时，自动停车。
4)在小车到达呼车位的30s时间内(仅供本呼车位使用)，呼车操作无效。只有当30s延时时间到以后，小车才能重新响应呼车信号。
5)临时停电后再复电，小车不会自行起动。
本例程序设计步骤如下:
1、确定输入、输出元件：
176
1)系统要有1个起动按钮和停机按钮。
2每个工位都应设置1个限位(行程)开关和1个呼车按钮。
3)小车用l台电动机拖动，电动机正转时小车驶向高位，反转时小车驶向低位，电动机正反转各需1个接触器驱动。
4)安装1个用于呼车显示的指示灯。
2、PLC选型和I/O分配根据控制要求，系统需要18个输入点和3个输出点，并留有一
定的I/O余量(一般为20%)，选用CP1H—XA40DR—A机型。其I/O点针配情况见表5-7。
3、系统流程图根据控制要求绘制的系统流程图如图5-9所示。
4、程序设计设计思路是：
1)用MOV指令先把小车所在工位号送到D0通道，再把呼车的工位号传送到D1通道，掷后用CMP指令将这2个通道的内容进行比较。若呼车的位号大于停车的位号，则小车向高位行驶；若呼车的位号小于停车的位号，则小车向低位行驶。
2)某工位呼车后，应立即封锁其他工位的呼车信号；小车到达呼车位后，应停留30s(在此期间，封锁呼车信号)，只有当30s延时时间到后，才能解除对呼车信号的封锁。
177
图5-9 运输小车控制系统流程图
3)通过w0.00来寄存小车的运行状态，从而使系统实现失压保护功能(即掉电后重新送电，系统自动处于停止状态)。
4)呼车指示灯由100.07输出控制。
5)电动机正反转必须互锁。通过将100.01和100.00的常闭触点分别串人对方控制电路中实现互锁功能(软件互锁和硬件互锁同时采用)。
根据设计思路设计的控制程序可参见图4-110所示。

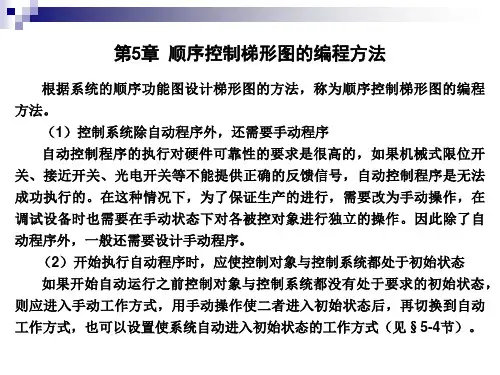

5.4 顺序控制设计法
顺序控制设计法又称作功能图法，适用于那些按动作先后顺序进行控制的系统。顺序控制设计法规律性强，虽然编制的程序较长，但程序结构清晰，可读性好。功能图SFC(Sequential Function Chart)是法国生产自动化促进协会于1969年提出的一种顺序控制系统描述语言，其特点是按照流程图的记述方法表现控制过程的执行顺序及处理内容。顺序控制设法就是在功能图的基础上设计出逻辑方程，得到梯形图。因此，绘制功能图是用顺序控制设计法的第1步。
5.4.1功能图的绘制
根据控制要求绘制的功能图能清楚地反映出系统各工作步的动作、步与步之间的转换条件及顺序。图5-11所示是某组合机床动力头的进给运动示意图，图5-12所示是描述该系统的顺序功能图。其工作过程是：动力头的初始位置在左边，限位开关SQ3受压，动力头的运动由3个电磁阀控制。按下起动按钮后，动力头向右快速进给(简称快进)，碰到限位开关SQl后变为工作进给(简称工进)，碰到SQ2后快速退回(简称快退)，返回初始位置后自动停止。1个工作周期可以分为快进、工进和快退3个步，另外还应设置等待启动的初始步，共有4个步。
178
图5-12 动力头控制功能图
1、功能图的组成元素由图5-12可知，功能图是由步、有向线段、转换条件和动作说明4部分组成。考是一种工作状态，初始步用双线框表示，以示区别。
(1)步：步对应于控制过程的一个稳定状态，表示过程中的1个动作，用矩形框表示，框内的数字表示步的编号，步右边矩形框互注明该步对应的动作。有时，1个步也对应多个动作。初始步对应控制系统的初始状态，初始步采用双线框。步的符号如图5-13所示。
(2)转移
(3)活动步：正在执行的步叫活动步。当前一步为活动步且转换条件满足时，将激活下一步运行，并终止前一步的执行。
2、功能图的构成规则
1) 1个功能图至少要有1个初始步。
2) 步与步之间不能直接相连，必须用转移分开。
3) 转移与转移之间必须用步分开。
4) 用有向线段表示转移方向，从上向下转移时可省去箭头。
3、功能图的基本结构功能图从结构上可分为单一顺序结构、选择顺序结构、并发顺序结构和循环结构4种。
(1)单一顺序结构：功能图中没有分支，每个步后只跟有1个转移，1个转移后也仅连接1个步。当上一步为活动步且转移条件满足时，下一步激活，同时上一步变成不活动步。图5-12所示就是1个单一顺序结构的功能图。
(2)选择顺序结构：就是在某步后有若干个单一顺序等待选择，当某一顺序的转移条件满足时，则选择进入该顺序。注意，一次仅能选择1个顺序执行。图
179
5-15所示就是1个选择顺序的功能图。
图5-15 选择顺序结构的功能图
选择顺序的开始称为分支，在图5-15中，步5 之后有4个分支，各选择分支不能同时执行，只能选择其中的1个分支执行。例如，当步5为活动步且条件ab满足时，则转向6步执行；当步5为活动步且条件a b满足时，则转向8步执
a满足时，则转向9步执行；当步5为活动步且条行；当步5为活动步且条件b
a满足时，则转向11步执行。但是，当步6被选中执行时，步8、步9和步件b
11均不能激活。同样，当步8、步9或步11被选中执行时，另外3个分支也不能激活。
选择序列的结束称为合并。在图5-15中，不论哪个分支的最后一步成为活动步，且转换条件满足时都要转向步12。
(3)并发顺序结构：是指在某一转移条件下，能同时启动若干个单一顺序的结构。并发顺序的开始也称分支，但为了区别于选择序列结构的功能图，用双线来表示并行序列分支的开始，如图5-16所示。当步l为活动步且条件，满足时，则步2、步3、步4同时被激活，变为活动步，而步1变为不活动步。
并发顺序的结束也称为合并，但为了区别于选择序列结构，用双线来表示并行序列分支的合并。在图5-16中，当发顺序各分支的最后一步(即步5、步6和步7)为活动步，且条件e满足时，则步8成为活动步，步5、步6和步7同时变为不活步。
180
a)全局循环b)局部循环
图
5-17 循环结构的功能图
(4)循环结构：是指在控制过程执行时，有时有些步要反复执行的结构。循环可分为全局循环和局部循环，如图5-17所示。图5-17a为全局循环的功能图，当最后一步为活动步、转移条件S n+1变为ON时，最后一步停止，转到第1步执行，又开始整个过程，循环往复。图7-17b为局部循环的功能图，图中第5步后转移条件有2个，分别为d和e，当第5步为活动步、转移条件d满足时，向下执行第6步；而当转移条件e满足时，去执行第3步，之后顺序向下执行，到第5步再次判断d和。哪个条件满足，只要e满足，继续循环执行步3、步4、步5。
5.4.2根据功能图画梯形图的方法
绘制出功能图后，要将其转换为梯形图程序，首先要根据功能图把一小的逻辑方程表示出来，下面给出其列写规则。
1) 除初始步外，每步用1个辅助继电器(内部工作位)表示其状态。该步执行时，该辅助继电器为"1"。
2) 在列写辅助继电器逻辑方程时，对于功能图中第i步，用J i代表该步辅助继电器，如图5-18所示，其逻辑方程为
J i=(s i J i-1+J i)J i+l(5-1) 根据逻辑方程式(5-1)，画出梯形图，如图5-19所示。
在式(5-1)中，S i是第i步的启动条件，即每步前的转移条件；J i-1是启动约束条件，目的是防止因为误操作或转移条件的重复出现而引起误动作，用第i步的上一步(第i-l步)状态来作为约束条件，表明只有在上一步正在执行的情况下，S i才能启动本步，从而保证了过程严格按顺序执行。对控制过程的第1步，其启动信号的约束应为“控制过程所有步均不动作"，若控制过程有n步，分别用辅
助继电器J1、J2、…、J n表示各步状态，则第1步的启动约束条件为J1J2…J n。
181
J i是自锁触点，保证该辅助继电器在该步执行时连续得电；J i+1是关断条件。每步用下一步的辅助继电器J i+1的得电作为关断条件；最后一步的关断信号为该步之后的转移条件。
图5-18 功能图的步对应的辅助继电器图5-19 式（5-1）对应的梯形图
3)选择顺序的表示可以有3种方法。第1种采用调用于程序的方法，即把每个顺序写成1个子程序，当转移条件满足时调用；第2种采用跳转指令的方法，即把每个顺序的程序放在一对跳开始和跳转结束指令之间，当转移条件满足时，执行该顺序，跳过其他顺序的程序。这2种方法的优点是只执行选中的顺序，从而缩短扫描时间；第3种采用逐步列写逻辑方程的方法，然后将逻辑方程一一转换为梯形图。这种方法的缺点是不论选中哪一个顺序，全部程序都要扫描。
4)并发顺序的表示可采用逐步列定逻辑方程的方法。
5)对循环结构的功能图按列写规则2中的方法列写逻辑方程。只是应注意循环开始步启动条件，如图5-17b中第3步的启动条件是a或e，即a+e；
而循环结束步的转移条件d和e之间应为“非”的关系，当e满足(d不满足)时，进行循环，当d满足(e不满足)时停止循环，顺序向下执行。循环结束步的退出条件应为第6步或第3步的执行。
6)输出元件的逻辑方程。当某输出元件仅在1步中接通时，则该输出的状态等于该步辅助继电器的状态，如图5-20中的Y1和Y3。当某输出元件在若干步均接通时，则该输出为几个辅助继电器状态参数或用置位、复位指令实现。
182
183
图5-20 输出元件的逻辑方程
7)每步中的榆出除了可以是执行元件、辅助继电器外，还可以是指令，即将
该指令的执行当作一种执行元件在动作。
5.4.3顺序控制设计法编程步骤
1、使用顺序设计法的关键点 使用顺序设计法的关键有以下3点：
1) 理顺动作顺序，明确各步的转换条件。
2) 准确给出功能图。
3) 根据功能图写出辅助继电器及输出元件的逻辑方程，设计出梯形图程序，
最后再根据某些特殊要求，添加部分控制程序。
2、顺序设计法的一般步骤 用顺序设计法编程的一般步骤是：
1) 分析控制要求，将控制过程分成若干个工作步，明确各步的功能，弄清
分支的结构(单序列、选择序列、并行序列)，确定各步的转换条件，将控制要求
用功能图表示出来。
2) 确定所需的I/O 点数，选择PTF 机型，进行I/O 分配。
3) 为每个步分配1个控制位，一般选用内部辅助继电器（w0-w512通道的
位)。
4)写出辅助继电器及输出元件的逻辑方程。
5)根据逻辑方程画出梯形图。
6)添加某些特殊要求的程序。
5.4.4 顺序控制法程序设计实例
例4 完成图5-11所示的某组合机床动力头进给运动的控制程序设计。
1、程序设计过程
1)绘制功能图，如图5-12所示。
2)进行I/O 分配，见表5-8。
表5-8 动力头控制系统的I/O 分配表
限位开关
SQ1 0.01 工进电磁阀YV2 100.02
限位开关SQ2 0.02 快退电磁阀YV3 100.03
限位开关SQ3 0.03
3)给每步分配辅助继电器。第1步的辅助继电器为w0.01，第2步的辅助继电器为w0.02，第3步的辅助继电器为w0.03。
4)列出逻辑方程
①辅助继电器方程
w0.01 = (0.00···+w0.01)·
w0.02 = (0.01·w0.01 +w0.02)·一
w0.03=(0.02·w0.02 +w0.03)·
②输出元件方程
100．01=w0.01
100．02=w0.02
100．03=w0.03
5)画出梯形图，如图5-21所示。
图5-21 动力头控制梯形图
2、梯形图工作过程分析
1) 初始步动力头在原位等待，各辅助继电器均不得电。
184
2) 第1步是系统快进步。在各辅助继电器均不得电的情况下，按起动按钮后，该步就成为活动步。
3) 第2步是系统工进步。在第1步正在执行(w0.01状态为"ON")的条件下，压下限位开关SQ1，该步变成活动步。
4)第3步是系统快退步。在第2步正在执行(w0.02状态为"ON")的条件下，压下限位开关的SQ2，该步变成活动步。该步的关断条件为退回原位、压下放松限位开关SQ3。该步为系统的最后一步，当关断条件满足时，回到初始状态。
在工业自动化生产中，无论是自动化单机，还是组合机床以及自动化生产线，经常要用到机械手，以完成工件的取放。对于片状材料，所谓“手”可以是真空吸盘，也可以是电磁铁。对于棒形等材料，“手”可以是夹钳，也可以是夹具。对机械手的控制主要是位置识别、运动方向控制以及对物料是否存在的判别。
以图5-22a所示的机械手为例，它的任务是将A工作台的工件搬运到B工作台上，其工作过程如图5-22b所示。该机械手由能提供上下、左右运动的机构组成，上下与左右运动分别由双线圈两位电磁阀驱动气缸来实现。一旦某个方向电磁阀得电，机械手沿相应方向运动。当该方向电磁阀失电时，机械手保持当前位置直至另一方向电磁阀得电为止。放松/夹紧操作是由1个单线圈2位电磁阀驱动气缸来实现的，线圈得电即为夹紧，失电即为放松。由于夹紧操作中不使用限位开关，因此，当夹紧电磁阀得电后，就启动定时器计时，持续一定时间即认定为已经夹紧。同样，放松操作也是由定时器控制实现的。
185
图5-22 机械手控制图
a)结构示意图b)工作过程示意图
例5 完成PLC用于机械手控制的程序设计。机械手的工作过程如下:
1) 机械手位于初始位置(压合SQ2、SQ4)时，按下起动按钮SB，下降电磁阀YVl得电，机械手下降，直至压合SQl为止。
2)夹紧电磁阀YV2得电，同时起动定时器，2.3s后工件夹紧。
3)上升电磁阀YV3得电，机械手抓起工件上升，直至压合SQ2为止。
4)机械手右移，电磁阀YV4得电，机械手右移直至压合SQ3。
5)YVI得电，机械手下降，直至压合SQl。
6)夹紧电磁阀YV2失电，放工件到B工作台上，2s后认定已放松。
7)YV3得电，机械手上升，直至压合SQ2。
8)机械手向左移，电磁阀YV5得电，机械手左移直至压合SQ4，机械手回到原点，完成1个循环。
下面我们根据上述要求设计机械手控制的PLC程
1)根据控制要求，画出功能图，如图5-23所示，控制过程为单一顺序过
程。
2)
186
图5-23 机械手控制功能图
2)进行I/O分配，见表5-9。
3)列出逻辑方程
①辅助继电器方程。第1步的启动条件为0.00，约束条件应为机械手在原点，且各步均不动作。
w0.01=(0.00······+w0.01)·
w0.02=(0.01·w0.01+w0.02)·
w0.03=(T1·w0.02+w0.03)·
w0.04=(0.02·w0.03+w0.04)·
w0.05=(0.03·w0.04+w0.05)·
w0.06=(0.01·w0.05+w0.06)·
w0.07=(T2·w0.06+w0.07)·
w0.08=(0.02·w0.07+w0.08)·
②定时器方程
T1=w0.02 定时2.3s
T2=w0.06 定时2s
③输出方程。注意有些执行元件在若干步均得电，其状态为这几步的辅助继电器状态相“或”。
100.01=w0.01+w0.05
100.02=w0.02+w0.03+w0.04+w0.05
100.03=w0.03+w0.07
100.04 =w0.04
100.05=w0.08
4) 画出梯形图，如图5-24所示。
